KÄYTTÖOHJE 66697 Power Craft

Valmistettu Kiinan kansantasavallassa

6001 - Ningbo Hailian Electric tools, Zhejiang.

Yhteisön tuoja:

HP Værktøj A/S

DK-7080 Børkop

Tanska

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

BRUGSANVISNING

Akkuboremaskine

Johdoton porakonesarja

Näissä ohjeissa käytetään seuraavia symboleja:

Kaytetaan, kun on olemassa loukkaantumisvaara, hengenvaara tai koneen rikkoutumisvaara, mikali annettuja ohjeita ei noudateta.

Sahkojannite.

Lue nämä ohjeet huolellisesti ennen laitteen käyttöönottoa. Tutustu laitteen toimintaan ja käyttöön liittyviin tietoihin. Laitteen moitteettoman toiminnan varmistamiseksi laite on huollettava näiden ohjeiden mukaisesti. Säilytä nämä ohjeet ja muut tiedot myöhempää käyttöä varten.

TURVAOHJEET

Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti.

1. Irrota akku.

Akku on irrotettava ennen huoltoa, työvälineen, esim. kiinnitysistukan tai poranterän, vaihtoa tai jos sähkötyökalua ei käytetä.

2. Tarkasta että sähkötyökalu on hyvässä kunnossa.

Tarkasta ennen sähkötyökalun käyttöä ja ennen akun lataamista, että kaikki osat toimivat moitteettomasti ja asianmukaisesti. Tarkasta että liikkuvat osat pääsevät liikkumaan esteettä ja takertelematta, ja että kaikki osat ovat ehjiä. Kaikkien osien on oltava oikein kiinnitettyjä ja täytettävä sähkötyökalun moitteettoman toiminnan vaatimukset. Vioittuneiden osien korjaus ja vaihto on annettava pätevän huoltokorjaamon tehtäväksi, ellei käyttöohjeissa toisin neuvota.

Vioittuneet kytkimet täytyy vaihtaa valmistajan valtuuttamassa korjaamossa. Sähkötyökaluja, joiden virtakytkin ei kytke tai katkaise virtaa, ei saa käyttää.

Jos akussa olevaa akkuhappoa joutuu iholle, happo on heti huuhdottava pois vedellä. Jos happoa joutuu silmiin, on heti huuhdottava silmät vedellä ja hakeuduttava lääkärin hoitoon.

1. Ennen käyttöä on laturin ja akkuyksikön käyttöohje ja turvaohjeet luettava huolellisesti.
2. Huomio! Käytä vain valmistajan laturia ja akkuyksikköä. Muun laturin ja akun käyttö voi aiheuttaa loukkantumisvaaran.
3. Laturi, akku ja sähkötyökalu on suojattava sateelta, lumelta ja muulta kosteudelta.
4. Ennen laturin käyttöä on aina tarkastettava, että kaikki johdot on kytketty kunnolla.
5. Jos johdot ovat vioittuneet, laturia ei saa käyttää. Laite on heti toimitettava korjattavaksi johdon vaihtoa varten.
6. Kun laturia ei käytetä, sen pistotulppa on irrotettava pistorasiasta. Älä vedä johdosta vaan pistotulpasta.
7. Jos laturi putoaa tai muuten joutuu kovan iskun kohteeksi, se on ennen käyttöä tarkastutettava pätevässä huoltokorjaamossa. Vioittuneet osat on korjattava.
8. Akkua tulee käsitellä varoen. Akku on suojattava iskuilta eikä sitä saa päästää putoamaan.
9. Laturia tai akkua ei saa koskaan yrittää korjata itse. Loukkaantumisvaaran välttämiseksi korjaukset on aina annettava pätevän huoltokorjaamon tehtäväksi.
10. Ennen laturin tai akun puhdistusta tai huoltoa on laturin pistotulppa aina irrotettava pistorasiasta.

KÄYTTÖOHJE

1. Akkua ei pidä ladata, jos ympäristön lämpötila on alle 10 °C tai yli 40 °C.
2. Laturin ilmanvaihtoaukkoja ei saa peittää.
3. Akkua ei saa oikosulkea.

Jos akku oikosuljetaan, syntyy voimakas sahkovirta. Seurauksena voi olla akun ylikuumeneminen, syttyminen tai halkeaminen. Akku voi vioittua ja kayttaja voi loukkaantua.

Seuraavia ohjeita on siksi aina noudatettava:

1. Akun napoja ei saa yhdistää kaapelilla.
2. Akkutilassa ei saa olla metalliesineitä (nauloja, paperiliittimiä, kolikoita tms.).

3. Akkua ei saa panna veteen tai jättää sateeseen.

4. Vioittunut tai latauskelvoton akku on ongelmajätettä. Sitä ei saa hävittää talousjätteen mukana.

5. Akkua ei saa koskaan heittää tuleen tai veteen. Tästä aiheutuu räjähdysvaara!

TEKNISET TIEDOT

Jännite 18 V

Latauslaitteen jännite 230 V

Latauslaitteen taajuus 50 Hz

Akun teho 1,3 Ah (NiMH)

Latausaika 5-7 timer

Kierrosluku, kuormittamattom. 0-900 o/min

Ruuvausteho ∅ 1,5-10 mm

Momenti 16

Paino akun 2,5 kg

Lpa (äänenpaine) < 75 dB(A)

Värähtelyarvo < 2,5 m/s²

Sähköturvallisuus

Koneessa on latauslaitteen eristysr EN 60335:n

mukaan; maadoitusjohto ei ole tarpeellinen.

Johdon tai pistokkeen vaihtaminen

Heitä käytöstä poistetut johdot ja pistokkeet heti pois. On vaarallista työntää irrotetun johdon pistoke pistorasiaan.

Jatkojohtojen käyttö

Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm². Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

PAKKAUKSEN SISÄLTÖ;

1 johdoton porakone
1 Akku
1 Latauslaite
1 käyttöohje
1 turvatiedote

Tarkista, että kone, irtoosat ja varusteet eivät ole vaurioituneet kuljetuksen aikana.

KÄYTTÖOHJE

TIETOJA TUOTTEESTA.

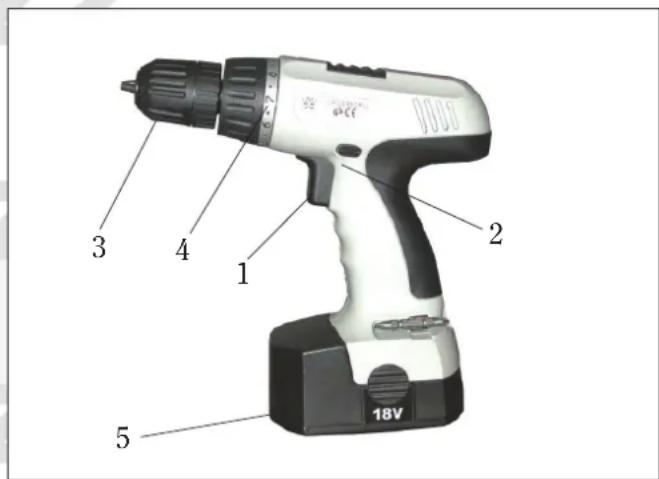

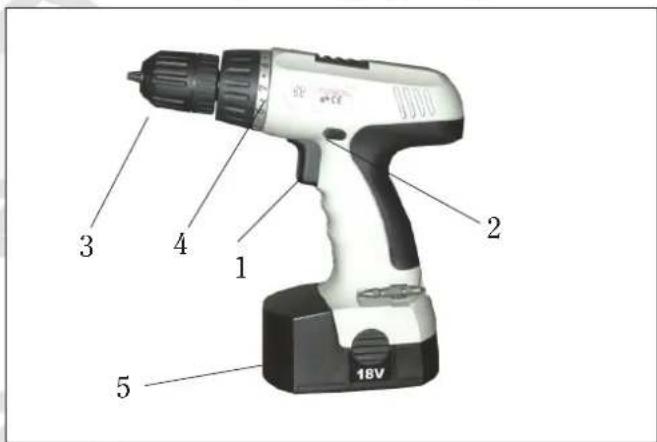

1 Virtakytkin
2 Nopeudenvalintakytkin
3 Momentin säätökiekko
4 Istukka
5 Akku

OSIEN ASENNUS.

Irrota aina akku konesta ennen asennusta.

Poranterien kiinnittäminen ja vaihtaminen.

Koneessa voidaan poranterien ohella käyttää myös kuusiokantaisia meisselipaloja.

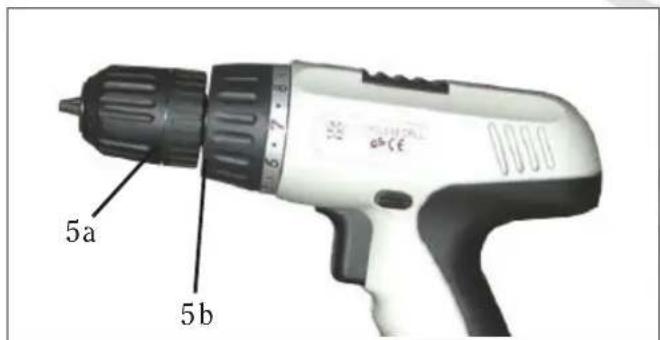

• Avaa poraistukka kiertämällä rengasta (5a) ja pitämällä samalla kiinni renkaasta (5b).
• Aseta poran varsi istukan aukkoon.
• Kierrä istukkaa tukevasti kiinni, jotta poranterä kiinnittyy paikalleen.
• Kierrä istukka jälleen auki, kun haluat vaihtaa poranterän.

Akun asentaminen ja irrottaminen.

• Jotta kone ei odottamatta käynnisty, huolehdi siitä, että suunnanvaihtokytkin (6) on keskiasennossa.
• Työnnä akku kuvassa näkyvällä tavalla koneen jalkaan, niin että se napsahtaa kiinni.

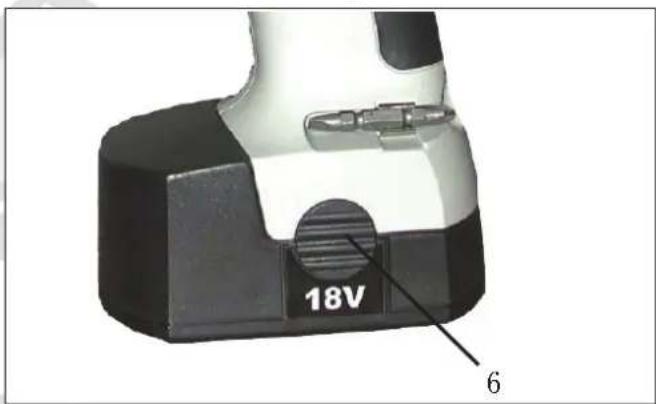

• Irrota akku painamalla lukituspainiketta (6) ja vedä akku irti koneen jalasta.

KÄYTTÖ

Noudata aina turvallisuusohjeita ja voimassaolevia maarayksia.

• Pidä koneesta tukevasti kiinni ja paina poranterää tasaisesti työstettävään kappaleeseen. Älä pakota konetta.
• Käytä ainoastaan poranteriä, joissa ei näy kulumisvaurioita. Kuluneet poranterät heikentävät koneen poraustehoa.

KÄYTTÖOHJE

Vääntömomentin säätäminen.

Koneessa on erilaista momenttiasentoa, joilla voidaan määrätä, millä voimalla ruuvit kirstetään tai avataan.

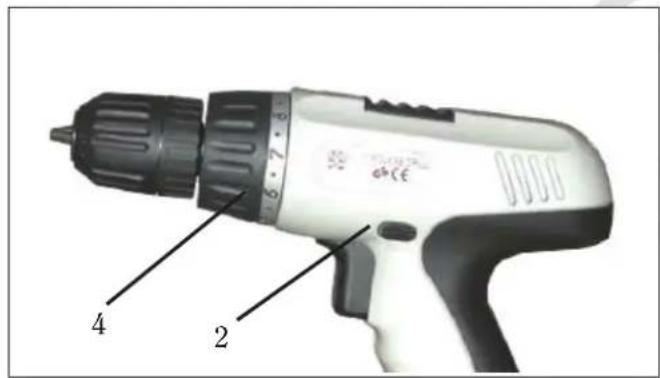

• Aseta momentin säätökiekko (4) toivottuun momenttiasentoon.
• Valitse mieluummin alhaisin mahdollinen asento ruuvin liikuttamiseen. Valitse korkeampi asento, mikäli vääntömomentti luistaa.

Ruuvien kiristäminen ja avaaminen.

• Aseta suunnanvaihtokytkin (2) asentoon 'R', kun haluat kiristää ruuveja.
• Aseta suunnanvaihtokytkin asentoon 'L', kun haluat avata ruuveja.

Poraaminen

- Kierrä momentin säätökiekko (2) porausasentoon. Tarkista etta suunnanvaihtokytkin (2) on aina poraustoimintojen aikana asennossa 'R'.

Kytkeminen päälle ja pois päältä.

• Paina virtakytkin (1) sisään. Voit säätää koneen kierrosnopeutta tavalla, jolla pidät virtakytkintä sisäänpainettuna.
• Kun virtakytkin (1) päästetään irti, poran istukka jarruuntuu ja pysähtyy.
• Työnnä suunnanvaihtokytkin (2) keskelle, kun haluat lukita koneen. Laske porakone käsistäsi vasta, kun moottori on pysähtynyt kokonaan. Älä laske porakonetta pölyiselle alustalle. Pölyhiukkaset voivat päästä koneen mekaanisiin osiin.

Akkujen lataaminen.

- Aseta akku latauslaitteeseen piirroksen osoittamalla tavalla.

- Työnnä laturin pistotulppa pistorasiaan. Punainen merkkivalo syttyy.

Porakoneen akku on lähetetty tehtaalta lataamattomana. Ennen ensimmäistä käyttökertaa akkua on ladattava n. 5-7 tuntia, jotta se saavuttaisi täyden tehonsa. Akku saavuttaa lopullisen kapasiteettinsa 4-5 lataus-purkausjakson jälkeen.

KÄYTTÖOHJE

HUOLTO

Power Craft koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdistaminen

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Voitelu

Konetta ei tarvitse voidella.

Häiriöt

Jos koneen toiminnassa ilmenee häiriö esim. Jonkin osan kulumisen johdosta, ota yhteyttä lähimpään Power Craft jälleenmyyjään.

Ympäristönsuojeluohjeita

Sinäkin voit osaltasi suojella ympäristöä! Muista noudattaa paikallisia määräyksiä: toimita tarpeettomat sähkölaitteet asianmukaiseen vastaanottopisteeseen.
