Ozone - Barnevogn Emmaljunga - Gratis bruksanvisning og manual

Produkttype	Barnevogn
Merke	Emmaljunga
Modell	Ozone City
Passende alder	6 måneder til 3 år
Maksimal barnvekt	15 kg (seteenhet)
Maksimal vekt for bag	9 kg
Ytre mål på bag	795 mm (lengde) x 430 mm (bredde)
Seletype	5-punktssele med skrittstrammer
Hjulstørrelse	300 mm bakhjul, svingbare forhjul (300 mm?)
Bremsetype	Parkeringsbrems på bakhjul
Kalesje/hette	Justerbar med integrert myggnett
Regntrekk	Inkludert

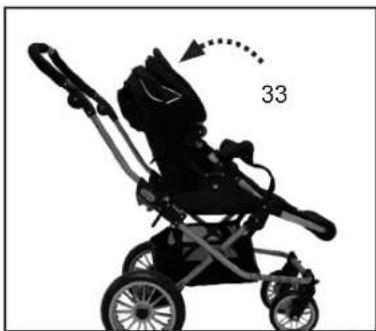

Seteryggeposisjoner	4 posisjoner (laveste for sammenlegging)
Justerbar håndtakshøyde	Ja, justerbar
Fotstøttejustering	Flere posisjoner, automatisk horisontal for sammenlegging
Forhjulmodus	Fast eller 360° sving
Kapasitet handlebrett	Maks 5 kg
Maks belastning fotstøtte	3 kg
Maks belastning hette-lomme	250 g
Pleieinstruksjoner	Håndvask setetøy i lunkent vann; lufttørke; ikke vask selestropper
Hjulvedlikehold	Smør aksler hver 3. måned; rengjør bremsemekanismen regelmessig
Serviceintervaller	Hver 6, 12, 24, 36 måneder hos autorisert forhandler
Samsvar	EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008

Ofte stilte spørsmål - Ozone Emmaljunga

Hvordan folder jeg ut chassiset til Emmaljunga Ozone City?

Sett på bremsen først. Trekk håndtaket oppover mens du holder nedsiden av chassiset. Sikkerhetslåsen forhindrer utilsiktet sammenlegging til chassis-låsene klikker på plass.

Hvordan fester jeg seteenheten til chassiset?

Aktiver parkeringsanordningen. Løft seteenheten og skyv Easy Fix-delene inn i mottakerne på begge sider av chassiset til du hører et klikk. Seteenheten kan vende forover eller bakover.

Ved hvilken alder kan jeg bruke seteenheten uten bag?

Seteenheten er egnet for barn fra 6 måneder som kan sitte uten støtte, opptil en maksimal vekt på 15 kg.

Hvordan justerer jeg 5-punkts selen?

Før skrittstroppen fremover mellom barnets ben. Sett hoftestroppene inn i spennen til de klikker. Juster alle stropper med gliderne. For å løsne, trykk på den sentrale knappen.

Kan jeg låse forhjulene?

Ja. Trykk låseringen ned når hjulene er rette for å låse dem i fast posisjon. Trekk ringen opp for å tillate 360° sving.

Hvordan folder jeg sammen barnevognen?

Først, legg seteryggen i laveste posisjon. Sett på bremsen. La forhjulene svinge fritt. Trekk begge chassis-låsene oppover, løft sikkerhetslåsen, og skyv håndtaket fremover for å folde.

Hvordan bør jeg rengjøre setetøyet?

Fjern setetøyet fra chassiset og ta ut tre-seteplaten. Håndvask i lunkent vann med mild flytende såpe. Skyll grundig og lufttørk. Ikke maskinvask. Tørk av selestropper med en fuktig klut kun.

Er regntrekket inkludert?

Ja, Emmaljunga Ozone City leveres med regntrekk. Plasser det over barnevognen, fest åpningen rundt håndtaket med borrelås. Tørk alltid regntrekket før oppbevaring.

Hva bør jeg gjøre hvis parkeringsbremsen ikke fungerer som den skal?

Rengjør bremsemekanismen og smør bremsepedalen, hjulaksler og bremsestifter minst en gang i måneden med silikon- eller oljebasert smøremiddel. Fjern sand, snø eller skitt umiddelbart.

Kan jeg bruke tilbehør som ikke er fra Emmaljunga?

Nei. Bruk kun originale Emmaljunga tilbehør og reservedeler for å sikre sikkerhet og stabilitet. Ikke-godkjent tilbehør kan skade barnevognen eller forårsake skade.

BRUKSANVISNING Ozone Emmaljunga

ADVARSEL! Dette produktet er ikke egnet til løping eller sammen med rulleskøyter. Den ytre lengden / bredden på City bagen er 795 mm / 430 mm. Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm. Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

ADVARSEL! Vognens bag må kun brukes til barn som ennå ikke kan sette selv opp, rulle rundt opp på magen og komme opp hender og knær. Maks. vekt på barnet 9 kg.

MERK! Besøk www.emmaljunga.no for siste versjon før du tar produktet i bruk.

Montering av chassit.... 7 Ozone City

Montering av sittdel 8-9 Ozone City

Montering av Chassit

1

Montering av sittdel

4

Montering av sittdel

5

Montering av sittdel

10

Af- og påmontering af overdelen

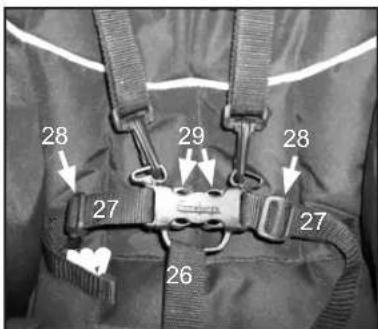

- Du frigør selen ved at trykke på knapperne (29) midt på selen.

Forhjulene kan fastlåses eller rotere 360 grader.

• Hjulene låses ved at trykke ned på ringen (30) när hjulene befinder sig i
  "lige ud position".
• Hjulene kan rotere frit i 360 grader ved at løfte ringen (30) op.

Dato, stempel, kundens navn, underskrift

6 mdr kontrol

6

Dato, stempel, kundens navn, underskrift

12 mdr kontrol

12

Dato, stempel, kundens navn, underskrift

24 mdr kontrol

24

Dato, stempel, kundens navn, underskrift

36 mdr kontrol

36

Dato, stempel, kundens navn, underskrift

Emmaljunga

Leverings kontrol

Kontroller at alle knapper og lynlåse er hele og kan knappes og lukkes.

Viktig sikkerhetsinformasjon 41-44 Ozone City & City Bag

Montering av understellet 45 Ozone City

Montering av sportsvogndelen 45-47 Ozone City

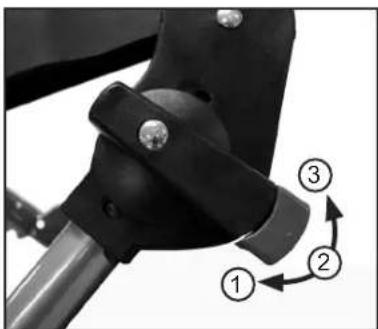

Bruk av vognen.... 48-50 Ozone City

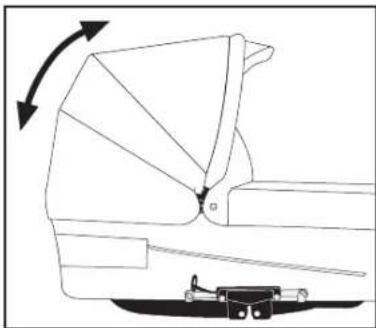

Montering og bruk av City Bag 51-52 City Bag

Pleie og vedlikehold.... 53-54 Ozone City & City Bag

Service dokumentasjon 55 Ozone City

Leverings kontroll 56 Ozone City

Service kontroll 57 Ozone City

VIKTIG

I bruksanvisningen brukes betegnelsen City Bag for bagen/liggedelen.

Eskens innhold

Ozone City

1 stk. Sportsvogndel med 5-punktssele
1 sett selepolstring
1 stk. Sammenslått understell med varekurv
2 stk. Hjul 300mm
2 stk. Svinbare framhjul
1 stk. Regntrekk
1 stk. Bruksanvisning
1 stk. Kalesje
1 stk. Sportsvogntrekk
1 stk. Frontbøyletrekk

City Bag (Tillbehør)

Bruk kun Emmaljunga originaltilbehør for maksimal sikkerhet og komfort. Informasjon om hvilket tilbehør som passer din vogn, finnes i vår katalog og hos våre autoriserte forhandlere.

Viktig Sikkerhetsinformasjon

Les bruksanvisningen nøye og ta vare på den for framtidig bruk. Barnets sikkerhet kan påvirkes om du ikke følger disse instruksjoner.

Viktig: tå vare på bruksanvisningen for framtidig bruk

ADVARSEL Forlat aldri barnet uten tilsyn

ADVARSEL Sjekk at sammenslåingsmëkanismen er låst innen bruk.

ADVARSEL For å unngå skader holdes barn unna ved opp- og sammenslåing av vognen.

ADVARSEL La ingen barn leke med dette produktet.

ADVARSEL Bruk en sikkerhetssele så fort barnet kan sitte selv.

ADVARSEL Sportsvognsdelen er ikke beregnet for barn under 6 mnd.

ADVARSEL Bruk alltid sikkerhetsselen.

ADVARSEL Tilbehør eller reservedeler som produsenten selv ikke har godkjent må ikke brukes.

Advarseltekst iflg. prEN1888:2010

ADVARSEL Det kan være farlig å forlate barnet uten tilsyn.

ADVARSEL All vekt som festes på handtaket påvirker vognens stabilitet.

ADVARSEL Bruk alltid sikkerhetsselens hoftesele sammen med skrittstroppen.

Advarseltekst iflg. EN1888. 2003+A1: 2005+A2:2005+A3: 2005

ADVARSEL Barnets sikkerhet er ditt ansvar. Barn skal alltid festes med sikkerhetsselen og aldri forlates uten tilsyn. Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres. Vognen krever jevnlig service av brukeren. Overlast, feil sammenslåing og bruk av ikke anbefalt tilbehør kan skade eller ødelegge vognen. Les bruksanvisningen.

Advarseltekst iflg. BS 7409:1996

Viktig Sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Følg produsentens instruksjoner.

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

ADVARSEL Ikke anbefalt for barn under 6 mnd.

Advarseltekst iflg. Australsk lov.

For å unngå skader eller dødsfall:

ADVARSEL Forlat ikke barnet uten tilsyn.

ADVARSEL Fest alltid barnet fast med sikkerhetsselen.

ADVARSEL Når det er mulig unngå kanter, trapper og rulletrapper. Stå alltid foran vognen om den brukes i rulletrapper.

Advarseltekst iflg. AS/NZS 2088.2009

ADVARSEL La ingen andre barn leke uten tilsyn i nærheten av bagen.

ADVARSEL Bruk aldri bagen om en del er defekt eller mangler.

ADVARSEL Bruk kun reservedeler som er godkjent av leverandøren.

ADVARSEL Vær klar over faren ved åpne flammer og andre kilder med sterk varme, for eksempel. panelovner, gassovner osv. i nærheten av bagen.

ADVÄRSEL Handtakene og bunnen på bagen må jevnlig sjekkes for skader og slitasje.

ADVARSEL Forlat aldri barnet uten tilsyn

Viktig sikkerhetsinformasjon

Forts. fra forrige side:

ADVARSEL Sett alltid bagen på en fast, horisontal og tørr overflate.

Advarseltekst iflg. EN 1466:2004+A1:2007

ADVARSEL Om ikke framhjulene på en vogn med sving bare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsri siko om man ikke er forsiktig og oppmerk som.

• Barnets sikkerhet er ditt ansvar.
- Dette produkt er beregnet for transport av ett(1) barn fra 6 mnd. med en vekt på maks 15kg. Bruk vognen kun til det antall barn den er konstruert for.
- Med myk/hardbag(tilbehør) kan vognen brukes fra fødselen.
- Bagen får kun brukes til transport av et barn og i alderen 0 til 6mnd. opp til en vekt på maks. 9kg. Produktet er ikke beregnet for et barn som kan sitte selvstendig, rulle rundt og støtte seg på knær eller hender.
- Ozone ^City understell skal kun brukes sammen med en City Carrycot eller en Type A Seat Unit Oz sportsvognsdel
- Følg pleie- og vedlikeholdsanvisningene.
- De sikkerhetsråd og anvisninger som beskrives i denne bruksanvisning kan ikke omhandle alle ulike slags uforutsette situasjoner som kan oppstå. Det må forstås at sunn fornuft, allmenn forsiktighet og omsorg er faktorer som ikke kan bygges inn i en barnevogn. Disse faktorer må den som er ansvarlig og bruker vognen stå for.
- Det er VIKTIG at alle som skal bruke vognen og tilbehør forstår anvisningene. Informer og vis alltid hver og en som skal bruke vogn og tilbehør hvordan vognen skal brukes. Dette gjelder også om personen kun skal bruke den en kort tid.
- Maks. vekt på et eventuelt ståbrett er 20kg.
- Bruk kun et tilbehør om gangen, feks. Ståbrett, søskensete eller bilstoladapter.
- Legg aldri noen gjenstand på kalesjen. Bruk aldri vognen uten kalesje. Lommen i kalesjen er kun beregnet for lette gjenstander om må ikke belastes med mer en 250g.
- Om noe er uklart og trenger å forklares ytterligere, står din autoriserte Emmaljunga forhandler til tjeneste.
- Vognen er kun beregnet for transport. Bruk aldri vognen som seng for ditt barn.
- Forlat aldri vognen med barnet i uten å sette bremsen på.
- Vognen skal alltid ha bremsen på når du setter i og løfter ut barnet.
- Parker aldri vognen i en bakke eller på skrått underlag.
- Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.

Viktig sikkerhetsinformasjon

Forts. fra forrige side

• Bruk aldri produktet om en del er defekt eller skadet.
• Stå eller sitt ikke på fotbrettet. Fotbrettet får kun brukes som støtte for et(1) barns ben og føtter. All annen bruk kan medføre alvorlig personskade. Maks. belastning 3kg.
• Bruk aldri produktet om en del er defekt eller skadet.
• Sjekk før bruk at alle glidelåser og trykknapper er kneppet og dratt igjen.
• Ta alltid ut barnet før vognen legges sammen.
• Legg ikke flere madrasser i bagen og bruk kun madrassen som ble levert med produktet eller annen anbefalt madrass fra Emmaljunga.
  • Overlast, feil sammenlegging og bruk av ikke anbefalt tilbehør kan skade barnet eller øde legge vognen.
• Ved bruk av mykbag/hardbag skal denne alltid være festet i vognens D-ringer. Sjekk også at bagens bæreremmer er korrekt festet. Hardbagens bæreremmer skal sitte innenfor hardbagens minikalesje.
• All last som festes på vognen for eksempel. handtak/rygg eller sider påvirker vognens stabilitet negativt. Bruk ikke tilbehør som er ikke er anbefalt.
• Varekurven må ikke belastes med mer en 5kg. Legg tyngre gjenstander i midten av varekurven. Hvis ikke kan vognen bli ustabil.
• Bruk kun originale reservedeler eller deler anbefalt av Emmaljunga.
• Bruk aldri bagen på et stativ.
• Sjekk at ingen gjenstander stikker ut av varekurven og fester seg i hjulene sine eiker.
• Sportsvognsdel og bag må ikke brukes som bilstol.
• Hold alltid bagens bæreseler utenfor bagens sider ved bruk.
• Den ytre lengden / bredden på City bagen er 795 mm / 430 mm.
• Den ytre lengden / bredden på Quadroliften er 800 mm / 400 mm.
• Den ytre lengden / bredden på Hardbag er 800 mm / 330 mm.

Montering av understellet

1

Forsikre deg om at barn ikke er i nærheten av noen bevegelige deler når du setter sammen vognen, hvis ikke kan skade oppstå.

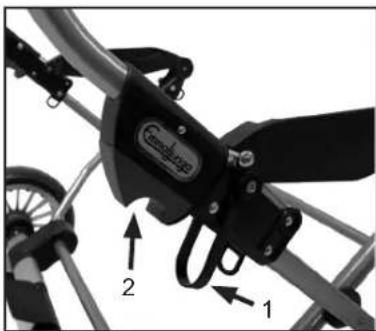

Oppslåing av understellet

- Sett på bremsen. Slå opp understellet ved å dra i handtaket mens du holder imot på understellets side. Sikkerhetsbøylen(1) aktiveres for å forhindre utilsiktet sammenslåing selv om understellslåsen (2) ikke er i låst posisjon.

ADVARSEL

- Understellslåsen må klikke inn i låst posisjon - Kontroller alltid, før du bruker vognen at understellslåsen (2) er i låst posisjon ettersom vognen kan være farlig å bruke hvis ikke.

Monter hjulene

- Ta av plastbeskyttelsen fra akslingene. Ta vare på de for framtidig bruk. - Trykk på navkapselen sin frigjøringsknapp (3), trykk hjulet inn på akslingen så langt det går. Slipp knappen og dra hjulet mot deg til du hører det klikker på plass. Gjenta samme prosedyre for begge hjulene. Kontroller at hjulene sitter ordentlig fast og ikke går å dra av akslingen.

VIKTIG

- Hjulene er innsatt med fett og kan gi flekker på tekstiler. Bruk også innendørs hjulbeskyttelser for å beskytte dine gulv. - Kvelningsrisiko. La ikke barnet leke eller på annen måte komme i nærheten av akselbeskyttelsen eller plastposen som hjulene leveres i.

- Fest varekurven i ringene på understellet (4 og 5) - Fest varekurven rundt bremsen (6)

Montering av sportsvogndel

4

Avmontering /montering av trekket

- Trekket på vognen er montert ved levering, men kan taes av for vask. - Før vask fjernes sitteplaten i tre som du finner på undersiden av trekket og ved å åpne glidelåsen (7).

VIKTIG

- Følg vaskeanvisninger i denne bruksanvisning i avsnitt for vedlikehold.

Montering av sportsvogndel

5

• Åpne alle glidelåsene på trekket. Tre inn sitteplaten (se bilde 4) Tre inn sportsvogndelen sin aluminiumsramme som bilde (8) viser.

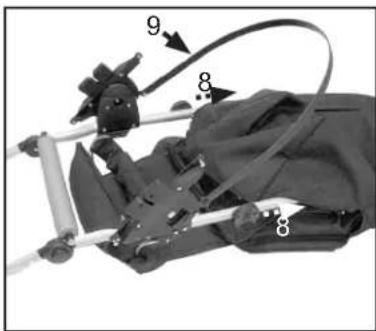

• Det svarte plastbåndet (9) skal være på utsiden.

6

- Monter plastbåndet ved hjelp av de to lynlåsene i trekket.

7

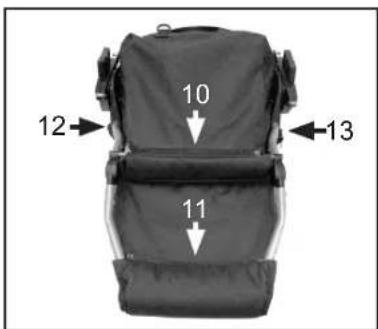

• Sjekk at alle glidelås er lukket, totalt 5 stk.
• Til sitteplaten i tre(bilde 4)
• 1 stk under sittedelen(10)
• 1 stk ved fotbrettet(11)
• 1 på hver side ved de svarte plastdekslene( 12 og 13)

ADVARSEL

- Før du bruker vognen igjen, må du sjekke at trekket virkelig er sitter fast og at de 5 glidelåsene er ordentlig og korrekt lukket.

8

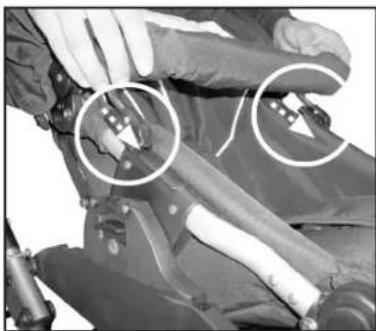

- Trykk inn begge innstikksdelene i plastholderne på sportsvogndelen(en på hver side)

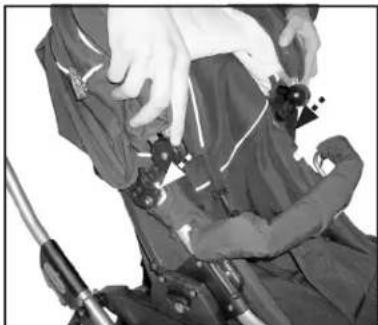

ADVARSEL

- Kalesjen festes ved å bruke trykknappene(totalt 7 stk) som bildet viser.

ADVARSEL

• Sjekk alltid at rygg/sportsvogndelen er i en sikker posisjon før den brukes.
  • Dette steg er meget VIKTIG

Montering av sportsvogndel

10

Montering av frontbøylen

• Press begge festene på frontbøylen inn på plastdelene på sportsvogndelen til de stopper.
• Skrittstroppen monteres rundt frontbøylen med hjelp av trykknappene.

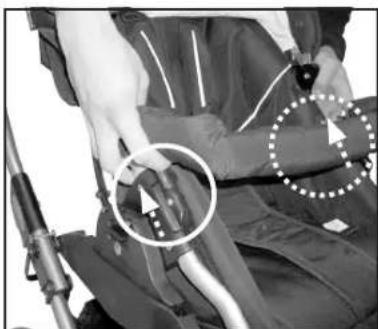

ADVARSEL

- Sjekk at frontbøylen sitter fast når barnet sitter i vognen.

11

- Frontbøylen avmonteres ved å dra festene i motsatt retning enn när de ble montert.

12

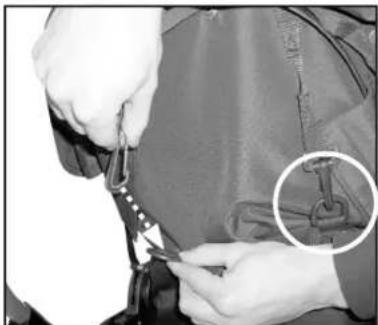

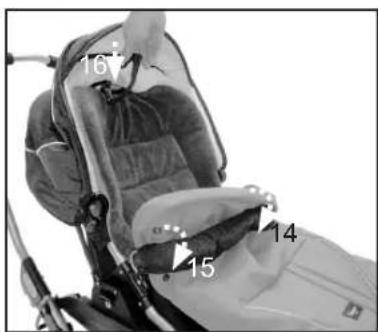

Montering av kjørepose (tilbehør)

• Tre kjøreposen på oversiden av fotbrettet. Fest den med de to trykknappene (14 og 15), en på hver side.
• Båndet til kjøreposen tres mellom kalesje og sportsvogndel (16).

13

- Kjøreposen festes i plastfestene bak på sportsvogndelen.

VIKTIG

- Juster ikke kalesjen med kjøreposens vindbeskyttelse festet.

14

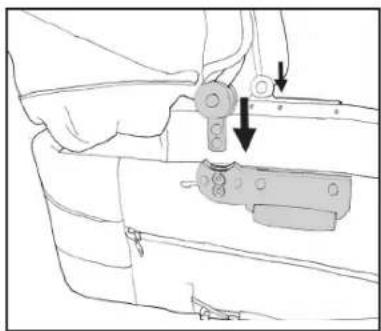

På og avmontering av sportsvogndelen.

• Påmontering : Sett på bremsen på vognen. Sett på sportsvogndelen og trykk ned Easyfixfestet (17) ned i festene på begge sider(18) slik at det den låser seg med et "klikk".
• Sportsvogndelen kan brukes i begge kjøreretninger.

ADVARSEL

- Sjekk alltid at vognens sportsvogndel er korrekt festet på understellet før vognen brukes.

• Avmontering: Start med å sette på bremsen på vognen. Trekk samtidig handtakene (19) (et på hver side) opp, og løft samtidig sportsvogndelen opp.
• Sportsvogndelen kan brukes i begge kjøreretninger

ADVARSEL

• La aldri noe barn være i vognen når sportsvogndelen settes i eller taes opp.
• Hold fast i handtakene til sportsvogndelen er på plass.

VIKTIG

- Sjekk alltid at sportsvogndelen sitter fast før du bruker vognen.

- Løft aldri i sportsvogndelen när den er på plass.

Bruk av bremsen

• Bremse vognen ved å trykke ned bremsepedalen (20) helt ned med foten.
• Løsne bremsen ved å løfte den oppover.

ADVARSEL

• Forlat aldri vognen med barnet i uten først å sette på bremsen.
• Vognen skal alltid være bremset når du setter i/løfter ut ditt barn.
• Parker aldri vognen i en bakke.
• Sjekk at alle tannkranser sitter ordentlig fast på begge bakhjul.
• Sjekk alltid at bremsepinnen sitter fast i tannkransene når vognen er bremset.

Hvordan man justere høyden på handtaket

- Juster høyden på handtaket ved å samtidig trykke inn de grå knappene på innsiden av handtaket (21). Hold knappene inntrykt og juster deretter handtaket i ønsket posisjon (22).

• Juster kalesjen ved å forsiktig trekke i framkanten fremover/bakover (23) i ønsket posisjon.
• Noen vognmodeller er utrustet med myggnetting som er innsydd i kalesjen. Ved behov kan myggnettet trekkes over fotbrettet og festes med plastkrokene.

VIKTIG

• Løft aldri vognen ved å holde i kalesjen.
• Løft aldri i overdelen när den er montert på understellet.

Bruk av vognen

20

21

22

Justering av fotbrettet.

• Fotbrettet kan justeres i ulike nivåer. Fotbrettet kan justeres ned ved å trykke inn knappene (24) på begge sider. Hold knappene inntrykt og juster (25) til ønsket nivå.
• For å justere til vannrett nivå, trekker man fotbrettet oppover.
• En automatisk justering til de øvre nivåene finnes innebygd. Dette muliggjør en sammenslåing av vognen i alle sportsvogndelens nivåer.

ADVARSEL

• La aldri barnet/barna stå på fotbrettet.

Justere 5-punktsselen

• Plasser skrittstroppen (26) mellom barnets ben og opp mot midjen.
• Tre inn midjebändet (27) i selelåsen til det "klikker" på plass. Kontroller at hofteselen sitter fast.
• Juster alle seler med hjelp av glidespennene (28).
• Man løsner skulder og hofteselen ved å trykke på knappene (29) mitt i selens lås.

I enden på hvert hofteselen finnes det festepunkter for en separat sele som oppfyller BS 6684

ADVARSEL

- Bruk alltid selen när barnet sitter i vognen. Sjekk at alle lås er låst og at alle seler er fastmontert i vognen.

Justering av sportsvogndelens/bagens vinkel.

• Juster sportsvogndelens/bagens vinkel ved å ved å trekke ut den grå låsen og vri den slik at den låser i posisjon 1,2 eller 3. Gjenta på den andre siden av vognen – sjekk at låsen er i samme posisjon på begge sider.
• Ta barnet ut av vognen før du justerer sportsvogndelens/bagens vinkel.

VIKTIG

- For å unngå unødvendig slitasje på understellet er det best at vognen er sammenslått när vinkelen justeres.

ADVARSEL

• Mekanismen må på begge sider være innstilt i samme nivå på understellet, hvis ikke vil understellet skeivbelastes og kan bli skadet.
• Vær nøye med å sjekke at låsen er ordentlig inntrykt i hullet, hvis ikke vil ikke mekanismen fungere slik den skal.

• Hjulene låses ved å trykke ned plastringen (30) når hjulene befinner seg i "rett fram posisjon"
• Hjulene kan rotere 360 grader ved å ta låsringen opp.

Justere rygg/sportsvogndelen.

- Trekk i ryggreguleringen(plastbåndet) og slå ryggen ned/opp til ønsket posisjon (32)

ADVARSEL

- Sjekk at rygg/sportsvogndelen er låst i et av dens 4 posisjoner ved å trykke rygg/sportsvogndelen bakover til den låser i et av nivåene. OBS! Det nederste nivået skal kun brukes ved sammenslåing av vognen.

Bruk av vognen

25

Sjekk at ingen barn er i nærheten av bevegelige deler når justeringer gjøres.

- Slå ryggen ned til nederste nivå ved å trekke i ryggreguleringen (bilde 24) og slå ryggen/sportsvogndelen ned til nederste nivå før vognen legges sammen (34)

VIKTIG!

- Ryggen/sportsvogndelen SKAL ALLTID slåes ned til sin nederste posisjon för vognen legges sammen. OBS! Det nederste nivået skal kun brukes ved sammenslåing av vognen.

Sjekk at ingen barn er i nærheten av bevegelige deler när justeringer gjøres.

Sammenslåing av vognen

• Begynn med å sjekke at sportsvogndelen er i nederste nivå (bilde 26) og at vognen er bremset (bilde 17)
• La framhjulene rotere fritt ved å løfte låseringen opp (se bilde 23).
• Slå sammen understellet ved å trekke begge understellslåsene (35) (et på hver side) oppover.
• Løft opp sikkerhetsbøylen (36) og slå handtaket framover.

VIKTIG

• Sjekk at trekket ikke fester seg mellom handtaket og sportsvogndelen.
• Hvis du trenger mer plass kan baghjulene taes av ved å trykke inn knappen på navkapselen og ta av hjulene.
• Tørk av skitt på akslingene før du setter hjulene på plass igjen.
• Trykk ned handtaket og la understellet forsiktig slå seg sammen.

Bruk av regntrekk

• Regntrekket monteres ved å trekke regntrekket med den lille åpningen inn over handtaket. Trekk så regntrekket over kalesjen og sportsvogndelen. Steng åpningen ved handtaket med lynlåsen.
• Sjekk at regntrekket er åpent ved kalesjeåpningen.
• Bruk det regntrekk som følger med vognen.
• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regntrekket taes i bruk, forsøk om mulig å tørk av vognen først.
• La regntrekket tørke helt før det legges tilbake i posen.

ADVARSEL

Montering og bruk av City Bag (Tilbehør Ozone City)

Dette avsnittet gjelder for følgenede produkter :

City Bag

30

Montering av bagen

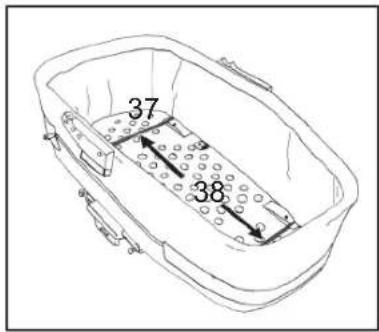

• Ta av plastposen på madrass og trekk. Skyv inn metallstøtten (37) (2 stk) mot bunnen (38).
  • Bunnplaten er laget av tre.

ADVARSEL

Kvelningsrisiko.

• La ingen barn leke med eller på annen måte komme i kontakt med plastposen.
• Sjekk at begge metallstøtter sitter ordentlig fast slik at ikke vognenes stabilitet og sikkerhet svekkes.

31

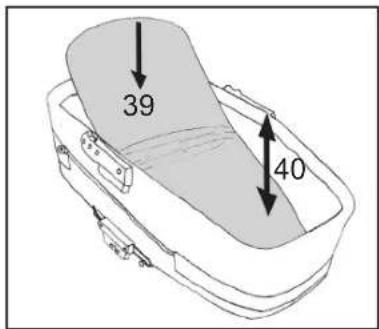

• Legg i madrassen (39).

ADVARSEL

• Avstanden mellom madrassen eller andre sengetilbehørs overflate og bagens kant (40), må minst være 150mm når madrass og sengetilbehør er på plass.
• Eksklusivmadrassen består en kombinasjon av fiber- og polyure-tanfyll. Pass på at du legger madrassen med den hardere polyure-tanfyllingen mot bunnen av vognen

ADVARSEL

• Bruk kun madrasser med en tykkelse på maks. 45mm.

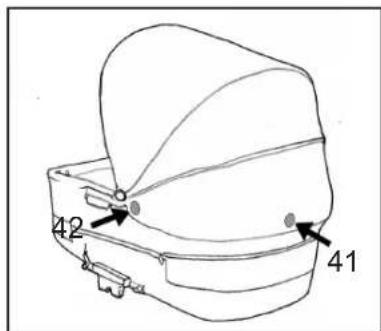

• Fest kalesjen ved å trykke inn kalesjens innstikksdeler i bagens kalesjefeste. Sjekk at de klikker på plass.

32

- Trykk fast kalesjen med trykknappene (41) på begge sider. Trykk fast lynlåsen (42) på bagen.

33

34

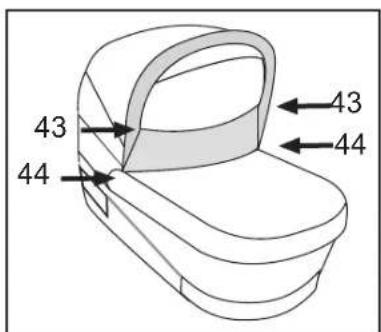

- Fest vind-/fottrekket på kalesjen (43) og kalesjefestene (44) på begge sider.

VIKTIG

- Kalesjen får ikke slåes ned uten at trykknappene(43) på vind-/fottrekket er åpnet

Montering og bruk av City Bag (Tilbehør Ozone City)

Dette avsnittet gjelder for følgenede produkter: City Bag

35

• Juster kalesjen ved å trekke framkanten framover/bakover til ønsket posisjon.
• Juster aldri kalesjen med vind-/fottrekket festet til kalesjen.

VIKTIG

• Løft aldri bagen ved å løfte i kalesjen
• Løft aldri bagen när den er montert på understellet.

36

Montering av bagen

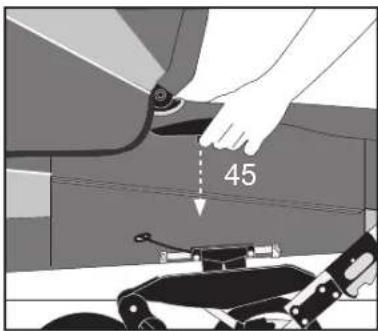

- Brems vognen. Løft overdelen i handtaket og plasser den i festet på begge sider på understellet. Trykk ned bagen i festet (45) slik at den låser seg med et klikk på begge sider.

ADVARSEL

- Sjekk at bagen alltid sitter ordentlig fast på begge sider.

37

Avmontering av bagen

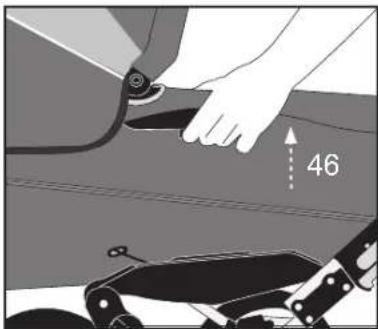

- Brems vognen. Ta tak i Easyfix festet på begge sider og trykk handtakene (46) inn på begge sider samtidig. Når de ikke kan trekkes inn lengre, løfter man bagen opp.

Bruk av regntrekket

• Regntrekket monteres ved at man drar regntrekket over kalesjen og bagen. Sjekk at regntrekket er åpent ved kalesjeåpningen.
• Bruk det regntrekk som følger med vognen.
• Bruk alltid regntrekk ved regn eller snøvær. Er vognen våt før regntrekket taes i bruk, forsøk om mulig å tørk av vognen først.
• La regntrekket tørke helt før det legges tilbake i posen.
• Ta alltid av regntrekket etter bruk for å unngå at kondens dannes mellom regntrekket og vognen, som kan føre til muggangrep.

Generelle pleieråd

• Utsett aldri vognen for sterkt sollys i løpet av lengre tid.
• Bruk regntrekket ved snø- eller regnvær.
• Oppbevar den aldri på kalde eller fuktige plasser.
• Om du har brukt vognen nær havet eller på saltede veger, må du umiddelbart style og tørke av understellet før du sette vognen bort.
  • Vær alltid forsiktig, spesielt ved transport og oppbevaring. Understellets overflate er ømfintlig.

Jevnlig tilsyn.

• Rengjør jevnlig understellet og vognens metalldeler – tørk av de og smør alle ledd. Når vognen brukes vintertid, bør rengjøring skje minst en gang i uken. Mangel på rengjøring kan medføre rustangrep.
• Smør alle akslinger hver tredje måned (tørk av akslingene med en fille før du smører de). Smør med petrol basert fett eller motorolje.

Kontroller jevnlig at:

• Alle understellslås fungerer slik de skal.
• Alle nagler, skruer og mutrer er godt dratt til og ikke er skadet.
  Ingen plast deler er skadet.
  • Alle hjullager er i god stand.
• Alle lynlås sitter ordentlig fast.
• at begge lynlåsene er ordentlig festet rundt plastbåndet på ryggen.
• Elastiske bånd ikke har mistet sin elastisitet
• Sikkerhetsbøylen er inntakt og kan bevege seg fritt
• Bremsen fungerer.

Sjekk jevnlig at handtaket og bunnen av sportsvogndelen/bagen for skader eller annen slitasje.

Merk

• Ta alltid først kontakt med butikken hvor produktet ble kjøpt. Det gjelder ved behov for service med original deler og ved andre tekniske spørsmål som krever en fagmanns bedømmelse.
• Produktet du har kjøpt følger de garantibestemmelser som er gjeldene. Du har krav på denne informasjon när du kjøper din barnevogn hos din barnevognforhandler.

ADVARSEL

- Dekk kan ved kontakt med ulike materialer som for eksempel. PVC – gulv eller myke plastoverflater reagere, noe som kan gi missfarger på gulvet. Bruk derfor hjulbeskyttelse om vognen brukes på ømfintlige gulvoverflater.

• I parkeringsbremsen finnes bevegelige deler som jevnlig trenger vedlikehold for å fungere korrekt.
• For korrekt funksjon pass på at parkeringsbremsen alltid er godt smurt. Fjern umiddelbart sand, snø, is eller smuss fra bevegelige deler fra parkeringsbremsen.
• Bruk et silikon eller oljebasert smøremiddel og smør bremsepedalen, hjulakslinger, bremsepinner på begge sider av vognen minst en gang i mnd. Smør også låsen på hjulene med samme jevnlige intervall.
• Om du bruker din Emmaljungavogn på for eksempel strender eller andre krevende og våte forhold trenger bremsen ekstra vedlikehold. Utfør ovennevnte vedlikehold ved behov.

Vaskeråd

- Kalesje:

Ta av kalesjen og slå den opp. Tørk av tekstilens utside og for med en fuktig klut. Bruk en mild såpeopp- løsning. Rengjør nøye. Tørk av kalesjen i oppslått posisjon.

• Sittedelstrekk og 5-punktssele

Ta av sittedelstrekket fra understellet. Ta ut sitteplaten (oppbevar den på en tørr plass). Handvask trekket i lunket vann. Bruk en mild såpeoppløsning. Rengjør nøye. Drypptørk trekket. Når du har fjernet trekket kommer du til 5-punktsselen. Tørk av 5-punktsselens nylonbånd og plastdeler med en fuktig klut. Ingen håndvask. Pass på at selen er tørr før du monterer trekket.

- Frontbøyle og frontbøyletrekk:

Ta av frontbøyletrekket fra frontbøylen. Handvask i lunket vann. Bruk en mild såpeblanding ved vask av frontbøylens ytterside. Händter innsiden( non-wovenmateriale) forsiktig. Drypptørk.

- Madrass:

Eksklusivmadrassen består en kombinasjon av fiber- og polyuretanfyll.

Vi anbefaler handvask. Madrassen kan også vaskes i 40 graders maskinvask, men da må fiberfyllet glattes i form etter vask. Drypptørkes. Merk at polyuretanmadrassen ikke inneholder blekemiddel og derfor er/ blir gul.

Tørk av tekstilens utside og for med en fuktig klut. Ingen håndvask. Bruk en mild såpeblanding. Rengjør nøye. Drypptørk. Tørk av bagen når den er oppslått. Pass på at treplaten ikke blir bløt.

∅vrig informasjon

• Strykning: Ved strykning skal alle tekstiler beskyttes med en duk av 100% ren bomull som plasseres mellom strykejern og tekstil. For stoffets ytterside(100 % polyester) og foret (65 % bomull og 35 % polyester) brukes middels varmt strykejern (110 C)
• Pass på alle tekstiler er tørre før du monterer de tilbake på vognen. Kontroller alle sommer og kanter på sittedelens underside og rygglommen.
• Du kan impregnere trekket på nytt etter vasken. Gjør alltid dette før du monterer vognen på nytt.

ADVARSEL

- La ingen barn være i vognen i løpet av de første 24 timer etter impregneringen.

Montering etter vask

ADVARSEL

- Kontroller alltid at du monterer vognen korrekt etter anvisningene i denne bruksanvisning. Kontroller at sittedelen og fottrekket er i korrekt posisjon før du monterer vognen og bruker den på nytt.

VIKTIG

Vaskeråd for Leatherette tekstil:

- Trekk som er i Leatherette kunstkinn får ikke vaskes iflg. overnevnte anvisninger. Leatherette trekk får kun vaskes med en dråpe ufarget oppvaskmiddel og tørkes av med en fuktig klut. Tørkes i romtempratur.

Ettersom det er en forutsetning for å opprettholde kvalitet og sikkerhet vil servicen bidra til å minske slitasjen på din vogn, anbefaler vi at du jevnlig utfører service på produktet og følger de foreslåtte serviceintervallene. Bruk alltid en autorisert Emmaljunga forhandler for å utføre servicen. Etter hver gjennomført service får du en oversikt over hva som er sjekket og eventuelt hva som er utført, samt en underskrift med dato når service er utført. Før vognen ble sendt fra fabrikken ble den gjennomgått nøye kontroller og tester. For å forsikre at vognen oppfyller alle sikkerhets- og kvalitetskrav ble ytterligere en kontroll gjort før den ble overlevert deg. Utover den jevnlige servicen hos din forhandler er det meget viktig at man selv vedlikeholder din vogn, les mer om dette i avsnittet Pleie og vedlikehold.

Understellsnummer

Levering kontroll

0

Dato, stempel, kundens navn, signatur;

6 måneders kontroll

6

Dato, stempel, kundens navn, signatur;

1. Sjekk levering av riktig antall.

□ 1 stk. Sportsvogndel med 5-punktssele
□ 1 sett selepolstring
□ 1 stk. Sammenslått understell med varekurv
□ 2 stk. Hjul 300mm
□ 2 stk. Svinbare framhjul
□ 1 stk. Regntrekk
□ 1 stk. Bruksanvisning
□ 1 stk. Kalesje
□ 1 stk. Sportsvogntrekk
□ 1 stk. Frontbøyletrekk

2. Understellets funksjon

Slå opp vognen.

□ Sjekk at understellslåsen fungere korrekt på begge sider.
□ Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.
□ Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.
□ Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.
□ Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.
□ Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.
□ Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.
□ Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

3. Hjul og brems

□ Ha på fett/grease på akseltappene.
□ Sett på hjulene og sjekk at hjullåsene låser.
□ Sjekk at parkeringsbremsen låser begge bakhjul.

4. Generelt tilsyn

□ Sjekk at alle nagler og skruer ser korrekt festet.
□ Sjekk at alle knapper og glidelåser på trekket og varekurven er kneppet /dratt igjen.
□ Sjekk understell, trekk, varekurv og hjul for eventuelle synlige avvikelser.

Emmaljunga

Serviceskjema

Standardservice

6 mnd 12 mnd 24 mnd 36 mnd

Understellets / Sportsvogndelens / bagens funktion

Sjekk at understellslåsen fungere korrekt på begge sider.

Sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres. Gjør dette ved å slå vognen sammen og sjekk at sikkerhetshaken/sikkerhetsknappene aktiveres og forhindrer sammenslåing.

Sjekk at sportsvognsdelen/bagen klikker i understellet og at den låser seg fast på begge sider.

Sjekker sikkerhetsselens funksjon på sportsvognsdelen ved å låse og åpne selen.

Sjekk handtaksjusteringen ved å trekke handtaket oppover og nedover. Handtaket skal låses i de respektive nivå.

Sjekk at ryggen på sportsvogndelen kan justeres og låser i sine fire nivå.

Sjekk at fotbrettet på sportsvogndelen kan justeres til begge nivåer.

Hjul og brems

Sjekk at hjulene kan taes av og på samt låser på akslingene.

Sjekk at bremsen låser begge bakhjulene.

Generelt tilsyn

Sjekk at alle nagler- og skruer ser korrekt sammensatt ut.

Kontroller at alle knapper og glidelåser er hele og kneppet/festet.

Sjekk eventuelle øvrige synlige avvik på understell, tekstiler, varekurv og hjul.

Smurning

Rengjør og smør hjul, akslinger, understellslås, fotbrett og sikkerhetshake.

∅vrige merknader(ytterligere utførte justeringer eller skiftede deler)

Inhalt
