Produkttype	Barnevogn
Mærke	Emmaljunga
Model	Ozone City
Passende alder	6 måneder til 3 år
Maksimal børnevægt	15 kg (sædeenhed)
Maksimal vægt for liggekurv	9 kg
Liggekurv udvendige mål	795 mm (længde) x 430 mm (bredde)
Seletype	5-punktssele med skridtrem
Hjulstørrelse	300 mm baghjul, drejeforhjul (300 mm?)
Bremstype	Parkeringsbremse på baghjul
Kaleche/baldakin	Justerbar med integreret myggenet
Regnslag	Inkluderet
Sædejusteringspositioner	4 positioner (laveste til sammenklapning)
Greb højdejustering	Ja, justerbar
Fodstøttejustering	Flere positioner, automatisk vandret til sammenklapning
Forhjulstilstand	Fast eller 360° drejning
Indkøbsbakke kapacitet	Maks. 5 kg
Fodstøtte maks. belastning	3 kg
Baldakinlomme maks. belastning	250 g
Plejeanvisninger	Håndvask sædestof i lunkent vand; drypvis tør; vask ikke selestropper
Hjulvedligeholdelse	Smør aksler hver 3. måned; rengør bremsemekanisme regelmæssigt
Serviceintervaller	Hver 6, 12, 24, 36 måneder hos autoriseret forhandler
Overensstemmelse	EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008

Ofte stillede spørgsmål - Ozone Emmaljunga

Hvordan folder jeg Emmaljunga Ozone City-stellet ud?

Aktiver først bremsen. Træk grebet opad, mens du holder siden af stellet nede. Sikringslåsen forhindrer utilsigtet sammenklapning, indtil stellets låse klikker på plads.

Hvordan monterer jeg sædeenheden på stellet?

Aktiver parkeringsbremsen. Løft sædeenheden, og skub Easy Fix-stykkerne ind i modtagerne på begge sider af stellet, indtil du hører et klik. Sædeenheden kan vende fremad eller bagud.

I hvilken alder kan jeg bruge sædeenheden uden liggekurv?

Sædeenheden er egnet til børn fra 6 måneder, der kan sidde uden støtte, op til en maksimal vægt på 15 kg.

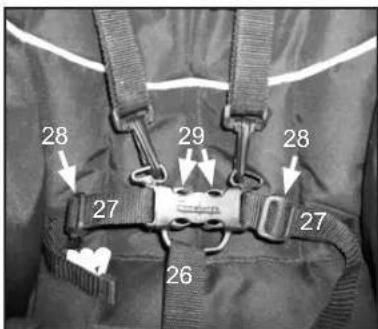

Hvordan justerer jeg 5-punktsselen?

Før skridtremmen frem mellem barnets ben. Sæt hoftestropperne ind i spændet, indtil de klikker. Justér alle stropper med justeringsskydere. For at løsne trykkes på den midterste knap.

Kan jeg låse forhjulene?

Ja. Tryk låseringen ned, når hjulene er lige, for at låse dem i fast position. Træk ringen op for at muliggøre 360° drejning.

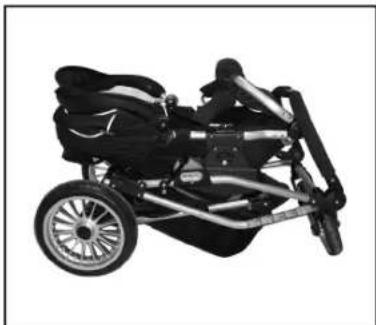

Hvordan folder jeg barnevognen sammen?

Læn først ryglænet til den laveste position. Aktivér bremsen. Lad forhjulene dreje frit. Træk begge stellåse opad, løft sikringslåsen, og skub grebet fremad for at folde sammen.

Hvordan skal jeg rengøre sædestoffet?

Fjern sædestoffet fra stellet, og tag den træsædeplade ud. Håndvask i lunkent vand med mild flydende sæbe. Skyl grundigt, og lad det dryptørre. Må ikke maskinvaskes. Aftør selestropper med en fugtig klud.

Følger regnslaget med?

Ja, Emmaljunga Ozone City leveres med et regnslag. Placer det over barnevognen, og fastgør åbningen omkring grebet med velcro. Tør altid regnslaget, før det opbevares.

Hvad skal jeg gøre, hvis parkeringsbremsen ikke fungerer korrekt?

Rengør bremsemekanismen, og smør bremsepedalen, hjulaksler og bremsestifter mindst en gang om måneden med et silikone- eller oliebaseret smøremiddel. Fjern sand, sne eller snavs straks.

Kan jeg bruge ikke-Emmaljunga tilbehør?

Nej. Brug kun originalt Emmaljunga tilbehør og reservedele for at sikre sikkerhed og stabilitet. Ikke-godkendt tilbehør kan beskadige barnevognen eller forårsage skade.

BRUGSANVISNING Ozone Emmaljunga

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg.

ADVARSEL! Klapvognen er ikke egnet til bøm under 6 måneder. Brug først klapvognen när barnet kan sidde selv.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ. Max vægt på barnet 9 kg.

ADVARSEL! Brug aldrig barnevognen på et stativ.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

NO VIKTIG! TA VARE PÅ BRUKSANVISNINGE FOR FRAMTIDIG BRUK. LES IGJENNOM DENNE BRUKSANVISNING GRUNDIG F∅R DU BRUKER VOGNEN! Dette produktet oppfyller DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

MERK! Dette produktet er beregnet for transport av et (1) barn fra 6mnd – 3 år med en vekt på maks. 15 kg.

ADVARSEL! Sportsvognen er ikke beregnet for barn under 6 mnd., Bruk først sportsvognen när barnet kan sitte selv.

ADVARSEL! Bruk aldri barnevognen på et stativ.

Afsnit ...... Afsnittet gælder for følgende produkter:

Kassens indhold 21 Ozone City & City Bag

Emmaljunga Original-tilbehør 21 Ozone City & City Bag

Vigtig sikkerhedsinformation.... 22-25 Ozone City & City Bag

Montering af stel og klapvognsoverdel 26-28 Ozone City

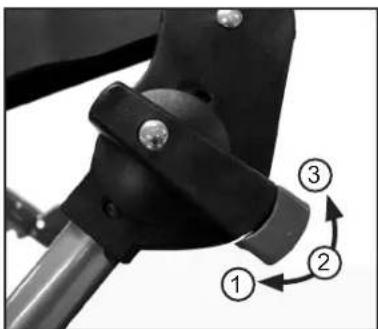

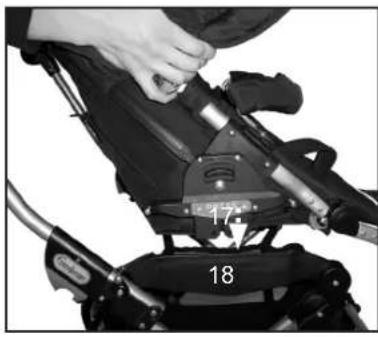

Anvendelse af vognen 29-31 Ozone City

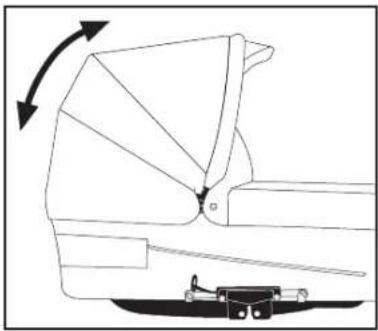

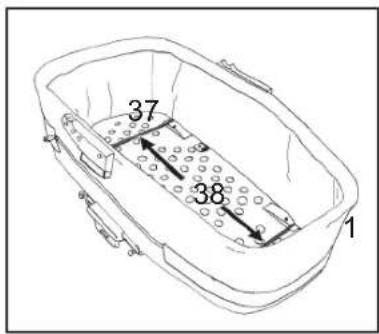

Montering og brug af City Bag barnevognsoverdel .... 32-33 City Bag barnevognsoverdel

Pleje & Vedligehold.... 34-35 Ozone City & City Bag

Service dokumentation 36 Ozone City

Leverings kontrol 37 Ozone City

Serviceprotokoll 38 Ozone City

Kassens indhold

Ozone City

1 stk. Klapvognsoverdel med 5-punktssele
1 sæt Polstring til sele
1 stk. Sammenklappet stel med varekurv
2 stk. Hjul 300 mm
2 stk. Svirvelhjul
1 stk. Regnslag
1 stk. Brugsanvisning
1 stk. Kaleche
1 stk. Klapvogns betræk
1 stk. Stof til fodstøtte
1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel
1 stk. Madras
1 stk. Kaleche
1 stk. Forlæder
1 stk. Brugsanvisning

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, findes i vores katalog og hos vores autoriserede forhandlere.

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brugsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn.

ADVARSEL! Kontroller at alle låse mekanismer er fastläste før brug.

ADVARSEL! Hold børn i sikkerhedsafstand när vognen slås op eller klappes sammen for at undgå skader.

ADVARSEL! Lad ikke børn lege med dette produkt.

ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

ADVARSEL! Brug altid en sikkerhedssele.

ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSÉL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn.

ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen.

ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen.

ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn.

Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren.

Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Vigtig sikkerhedsinformation

ADVARSEL! Følg producentens instruktioner.

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen, end hvad vognen er godkendt til.

ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald:

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen.

ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes.

ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges.

ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde.

ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder.

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen.

ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler.

ADVÄRSEL! Brug kun reservedele som er godkendt af producenten.

ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen.

ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ.

ADVARSEL! Forlad ikke barnet uden opsigt.

ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

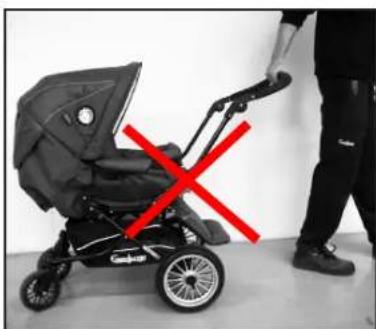

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.
- Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.
- Med babylift (original tilbehør) kan vognen bruges fra fødslen.
- Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.
- Ozone ^City stellet skal kun anvendes sammen med City Carrycot eller et Type A Seat Unit Oz klapvognsdel.
- Følg pleje- og vedligeholdelsesinstruktioner.
- De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.
- Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.
- Max. vægt på et eventuelt ståbræt 20 kg.
- Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.
- Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.
- Hvis du finder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.
- Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.
- Forlad ikke din vogn med barn i uden at du har bremset vognen.
- Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.
- Parkere aldrig vognen på en bakke eller skrånende underlag.

Vigtig sikkerhedsinformation

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.
• Anvend aldrig produktet hvis en eller flere ting er defekte eller skadet.
• Kontroller at alle lynlåse og trykknapper er lukket inden brug.
• Tag altid barnet ud af vognen när den slås sammen.
• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.
  • Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.
• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.
• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.
• Varekurven må kun belastes med max. 5 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.
• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.
• Anvend aldrig barnevognsdelen på et stativ.
• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.
• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.
• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.
• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.
• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.
• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

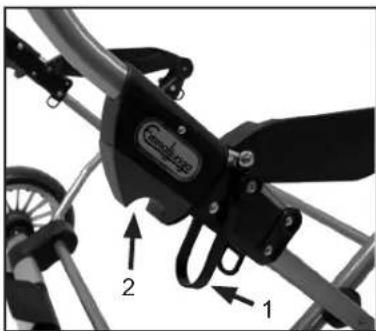

Montering af stellet

1

Vær opmærksom på at holde børnene væk fra alle bevægelige dele, når du samler vognen, ellers risikerer de at komme skade.

Slå stellet op

• Brems vognen.
• Slå stellet opved at trække i styret, mens du holder imod på stellets side. Sikkerhedsbøjlen (1) aktiveres for at forhindre uønsket sammenklapning, hvis stellåsen (2) ikke er i låst position.

ADVARSEL

• Stellåsen skal klikke i läst position.
• Kontroller altid, inden du anvender vognen, at stellåsen (2) er i låst position eftersom vognen ellers kan være farlig at anvende.

Montering af hjul

• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.
• Tryk på navkapslens lås (3 eller 3a), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen, træk hjullet mod dig til det giver et klik. Gentag samme procedure for begge baghjul. Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

VIGTIGT

• Akslerne kan være indfedtet og kan efterlade mærker på tekstiler ved berøring. Anvend også hjulbeskytter indendøre for at beskytte dine gulve.
• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne eller plastikposen som hjulene blev leveret i.
• Hæng varekurven op i ringene på stellet (4 och 5).
• Knap varekurven rundt om bremseakslen (6).

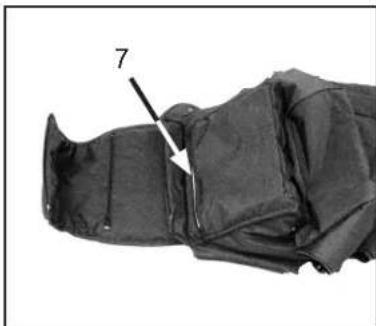

Montering af klapvognsoverdelen

4

På- og afmontering af betræk

• Vognens betræk er monteret ved levering, men kan tages af for vask.
• Før vask, fjern siddepladen i træ som du finder på undersiden af betrækket. Åben med hjælp af lynlåsen (7)

VIGTIGT

- Følg vaskeanvisningerne i denne brugsanvisning under Pleje og Vedligehold.

Montering af klapvognsoverdelen

5

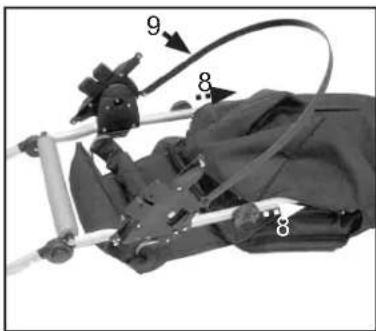

• Åben alle lynlåse i betrækket. Før træpladen ind som vist på billede 4. Før klapvognsdelens aluminiumsramme (8) ind som vist på billedet.
  • Det sorte plastbånd (9) skal være udvendigt.

6

- Fastgør plastbåndet ved hjælp af de velcrobånd i betrækket.

7

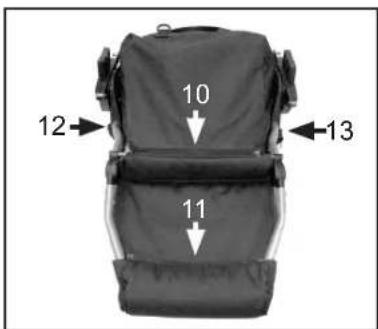

- Kontroller at alle lynläse er lukkede, ialt 5 stk.:

• til træpladen i træ (billede 4),
• 1 stk. under sædet (10),
• 1 stk. ved fodstøtten (11),
• 1 på hver side af sædet ved de sorte plastkåper (12 og 13).

ADVARSEL!

- Inden du anvender vognen, kontroller at sædebetrækket virkelig sidder fast og at alle 5 lynlåse er ordentlig og korrekt lukket.

8

Montering af kalechen

- Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.

VIGTIGT

- Kalechen skal altid være monteret når vognen bruges.

9

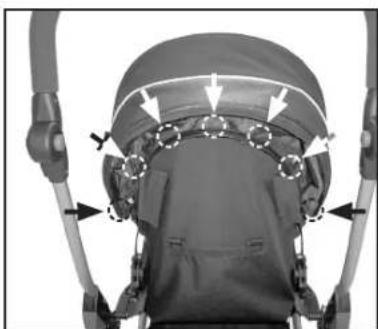

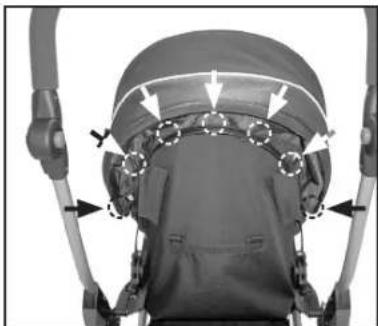

- Kalechen fastgøres til ryggen ved at bruge trykknapperne (lalt 7 stk.) på bagsiden af ryglænet som vist på billedet.

ADVARSEL

- Kontroller altid at ryg/sæde er fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

Montering af klapvognsoverdelen

10

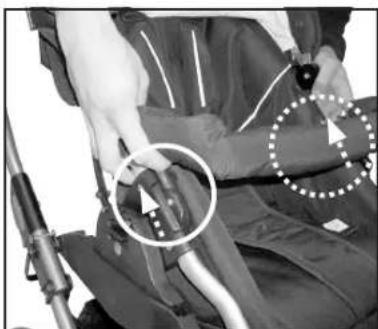

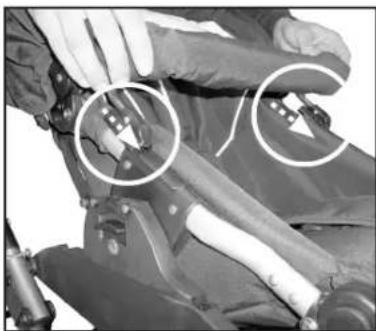

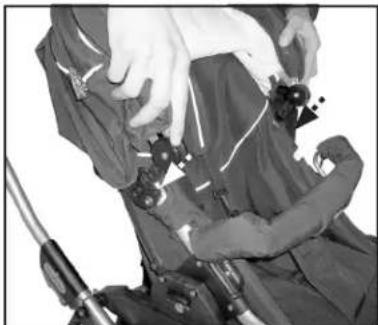

• Tryk begge beslag på frontbøjlen ned over plastdelene på klapvognssædet til de ikke kan komme længere.
• Skridtstroppen monteres rundt omkring frontbøjlen ved hjælp at trykknapperne.

ADVARSEL!

- Kontroller at frontbøjlen sidder fast når barnet sidder i vognen.

11

- Frontbøjlen afmonteres ved at trække op i frontbøjlebeslagene i hver sin side.

12

Monter kørepose (tilbehør)

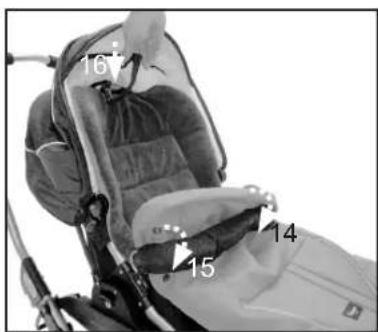

• Træk køreposen ud over fodstøtten og op mod kalechen. Fatsgør den med de to trykknapper rundt om frontbøjlen (14 og 15).
• De to bånd i toppen af køreposen føres ud mellem kaleche og klapvognssæde (16).

13

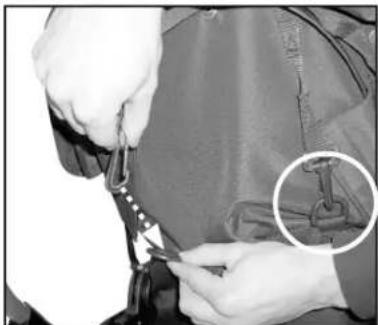

- Køreposen fastgøres i plastringene på bagsiden af klapvogns-sædet.

VIGTIGT

- Juster ikke kalechen med køreposens vindklap fastknappet.

14

• Anvend altid 5-punktsselen så snart barnet kan sidde selv.
• Køreposen har huller til 5-punktsselen.

Anvendelse af vognen

15

• Påmontering: Brems vognen. Løft overdelen i håndtaget og pres EasyFix fæstet (17) ned i beslaget på hver side (18) så den låser sig fast med et "klik".
  • Overdelen kan monteres i begge retninger.

• Afmontering: Start med at bremse vognen. Tryk op i håndtagene (19) på begge sider samtidig og løft op i overdelen.
  • Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.

VIGTIGT

• Kontroller altid at overdelen sidder fast, inden du anvender vognen.
• Løft aldrig i overdelen när den er monteret på stellet.

Anvend bremsen

• Brems vognen ved at trykke bremsepedalen (20) hele vejen ned med foden.
• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Forlad aldrig vognen med barnet i, uden først at trykke bremsen ned.
• Vognen skal altid være bremset når du løfter barnet op/ned i vognen.
• Parker aldrig vognen på en bakke.
• Kontroller at tandkransene sidder ordentlig fast på begge baghjul.
• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse när vognen er bremset.

Sådan her laver du om på højden på styret

- Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (21). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (22).

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten (23) til ønsket position.
• Visse modeller er udstyret med et insektnet indsyet i kalchen. Ved behov kan insektnettet trækkes ned over fodstøtten og fastgøres med plastkrogene.

VIGTIGT

• Løft aldrig overdelen ved at holde i kalechen.
- Løft aldrig i overdelen när den er monteret på stellet.

Anvendelse af vognen

20

21

22

Justering af fodstøtten

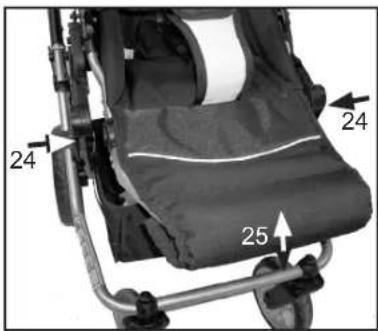

• Fodstøtten kan indstilles i forskellige positioner. Fodstøtten justeres ved at trykke ind på knapperne (24) på hver side. Hold knapperne indtrykket og juster fodstøtten (25) til ønsket position.
• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position.
• En automatisk justering til de øvre positioner findes indbygget, således at sædet kan indstilles i alle positioner uden først at frigøre fodstøtten.

ADVARSEL

- Lad aldrig barnet/børnenen stå på fodstøtten.

Justering af 5-punktsselen

- Placer skridtselen (26) mellem barnets ben. Fastgør hofteselerne (27) til låsen i skridtselen så de "klikker" på plads. Kontroller at hofteselerne er fastspændte.

- Juster selerne ved hjælp at glidespænderne (28).

I enden af hver sele, findes et fastgøringspunkt for separat sele, som opfylder BS 6684.

ADVARSEL

- Anvend altid selen når barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognen.

Justering af barnevognsoverdelens (tilbehør) hældning

- Fjern dit barn fra vognen før justering af hældningen.

- Juster hældningen ved at trække den grå lås ud og vrid vredet så den grå lås går i hul i en af positionerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling bruges på begge sider.

VIGTIGT

- Juster hældningen når stellet er sammenklappet for at undgå unødig slidtage af mekanismen.

ADVARSEL

• Mekanismen skal være indstillet i samme niveau på hver side af stellet, ellers belastes stellet skævt og kan derved blive skadet.
• Kontroller at den grå lås er ordentligt indtrykket i hullet, ellers opfylder mekanismen ikke sin rette funktion.

Justere ryg/sæde (fire positioner)

- Træk i plastbåndet (31) og juster ryg/sæde op/ned til ønsket position (32)

ADVARSEL

- Kontroller at ryg/sæde er låst i et af dets fire positioner ved at trække ryglænet tilbage til det låser i position. OBS! Den nederste position skal kun bruges når vognen slås sammen.

Anvendelse af vognen

25

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Sammenklapning af klapvognen

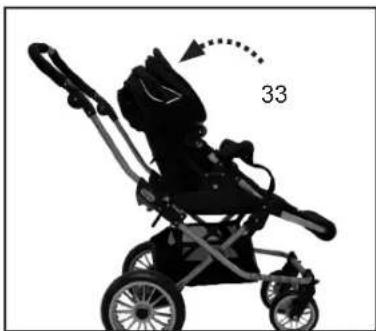

- Brems vognen. Fold kalechen tilbage (33) mod ryglænet.

ADVARSEL

- Der må ikke være noget barn i vognen når den klappes sammen eller slåes op.

26

- Læg ryglænet/sædet ned til nederste position ved at trække i plastremmen (Billede 24) og lægge ryggen ned (34).

VIGTIGT!

- Ryg/sæde skal altid lægges ned i nederste position inden vognen klappes sammen. OBS! Den nederste position skal kun bruges når vognen slås sammen.

27

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

• Lad fronthjulene rotere frit ved at løfte op i låseringen (se billede 23).

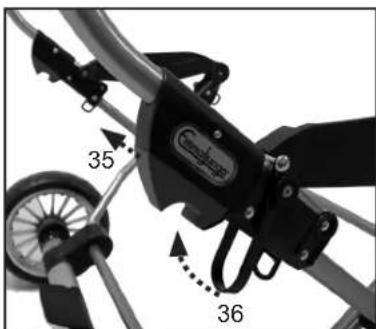

• Slå stellet sammen ved at trække op i de to stellåse (35) (en på hver side).
• Løft op i sikkerhedsbøjlen (36) og vip styret fremad.

VIGTIGT

• Kontroller at betrækket ikke sidder fast mellen styr og sæde.
• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.
• Aftør akslerne inden du sætter hjulene på igen.

28

- Tryk styret ned og lad stellet langsomt falde sammen.

Anvend regnslag

• Regnslaget monteres ved at trække regnslaget med den lille lommeåbning over styret. Træk derefter regnslaget udover kalechen og ryg/sæde. Luk åbningen ved styret med velcrotapen. Kontroller at regnslaget er åben ved kalecheåbningen.
• Brug det regnslag som medfølger vognen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.

29

- Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

Montering og brug af City Bag

Dette afsnit gælder for følgende produkter:

City Bag

(Tilbehør til Ozone City, købes separat)

30

31

32

- Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (37) ned mod bunden (38) så bøjlerne står lodrette. Bunden er lavet i træ.

ADVARSEL

- Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde komme i forbindelse med plastikposen. - Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

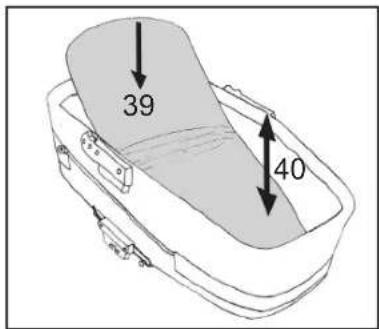

• Læg madrassen i vognen (39).

ADVARSEL

- Afstanden mellem madrassen eller andet madrastilbehørs overkant og overdelens overkant (40), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads. - Eksklusive madrassen består af et kombineret fiberfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

- Brug ikke en madras som er tykkere end 45 mm. - Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

- Tryklåsene på hver side af kalechen (42) trykkes fast på overdelens kalechefæste, samt tryk tryklåsen i hovedenden (41) fast.

- Tryk forlæderet fast på kalechen (43) og kalechefæstet (44) på hver side.

VIGTIGT

- Kalechen kan ikke slåes ned med påsat forlæderklap.

Montering og brug af City Bag

(Tilbehør til Ozone City, købes separat)

Dette afsnit gælder for følgende produkter:

City Bag

35

- Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.
- Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.
• Løft KUN ved at tage fat i stellet.
- Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

36

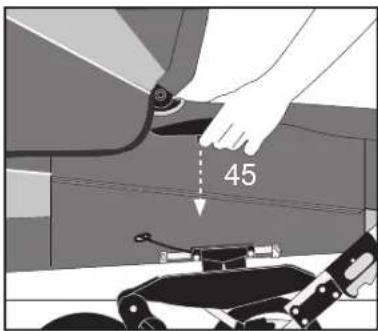

Fastgørelse af overdelen

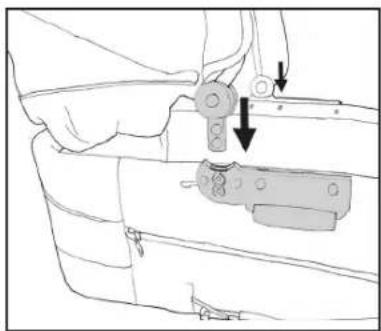

- Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overfladen (45), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.
• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

37

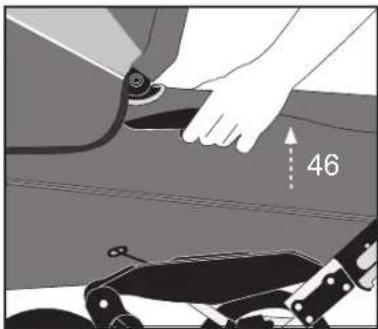

Overdelen tages af vognen

- Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (46) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tages af.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndtagene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.
• Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Pleje og vedligehold

Almindelige Plejeråd

• For at bibeholde vognens oprindelige farve længst muligt, udsæt da aldrig vognen for stærkt sollys gennem længere tid, da solen får alt til at falme.
• Anvend altid regnslag ved regn- eller snevejr.
• Opbevar aldrig vognen på kolde og fugtige stede. For at undgå mug og at vognen bliver jordslået skal vognen altid tørre fuldstændig efter brug, helst i rumtemparatur.
• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen altid er tør ved opbevaring.
• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.
• Vær forsigtig ved transport og opbevaring da stellets lakering er ømtålelige. Ridser på stellet efter købet er ikke reklamationsberettiget.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring finde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser og dette er ikke reklamationsberettiget.
• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver 3. måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med petroleumbaseret fedt eller motorolie.

Kontroller:

• alle stellåse fungerer korrekt.
• alle nitter, skruer og møtrikker sidder fast og er intakte.
  • at ingen plastdele er skadede.
• at alle hjulbøsninger er i god stand.
• at begge velcrobånd sidder ordentlig fast omkring plastbåndet på ryggen.
• at alle elastikker stadig har sin elasticitet.
• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.
• bremser fungerer og at bremsegummi er intakt.
• regelmæssigt håndtag og bund på barnevognsoverdelen (tilbehør) for skader og slidtage.

BEMÆRK

• Tag altid først kontakt til den forhandler hvor du har købt vognen. Det gælder hvis du har brug for reserve-dele eller andre tekniske spørgsmål, der kræver en fagmæssig vurdering.
• Vognen du har valgt følger købelovens bestemmelser. Du har ret til at kræve denne information, når du køber din vogn hos din forhandler.

ADVARSEL

- Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen findes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.
• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.
• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.
• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Pleje og vedligehold

Vaskeråd

- Kaleche:

Tag kalechen af og slå den op. Tør kalechen med en opvredet klud i lunkent vand. Anvend en mild sæbeopløsning. Tør kalechen i opslået stand.

- Betræk og 5-punktsele:

Afmonter betrækket. Fjern træpladen i sædet (opbevar den på et tørt sted). Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

- Frontbøjle og Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til at vaske frontbøjlebetrækkets yderside. Håndter indersiden (non-wovenmateriale) varsomt. Dryptørres.

- Madras:

Eksklusivemadrassen består af et kombineret fiberfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så skal du huske at forme fiberfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul.

• Barnevognsoverdel (City Bag)(tilbehør):

Tør betrækkets yderside og foret med en opvredet klud i lunkent vand. Ingen håndvask. Anvend en mild sæbeopløsning. Rengør nøje. Lad vogne tørre i opslået stand. Sørg for at træbunden ikke bliver våd.

∅vrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret anvendes middelvarmt strygejern (110°C).
• Sørg for at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.
• Du kan imprægnere stoffet på ny efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

- Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask

ADVARSEL

- Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stoffer:

Betræk i Letherette kunstlæder må ikke rengøres som nævnt i ovenstående anvisninger. Letherette stoffer må kun rengøres med en få dråber ufarvet opvaskemiddel og tørres af med en opvredet klud. Tørre i rumtemparatur.

Emmaljunga

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage.

Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført.

Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav.Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

0

1. Kontroller at det rigtige er leveret.

□ 1 stk. Klapvognsoverdel med 5-punktssele
□ 1 sæt Polstring til sele
□ 1 stk. Sammenklappet stel med varekurv
□ 2 stk. Hjul 300 mm
□ 2 stk. Svirvelhjul
□ 1 stk. Regnslag
□ 1 stk. Brugsanvisning
□ 1 stk. Kaleche
□ 1 stk. Klapvogns betræk
□ 1 stk. Stof til fodstøtte
□ 1 stk. Frontbøjlestof

□ Kontroller at stellåsene fungerer på begge sider.
□ Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.
□ Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder.
□ Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.
□ Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.
□ Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet
□ Kontroller at man kan juster ryggen i alle fire positioner.
□ Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

□ Smør aksel enderne.
☐ Monter hjulene og vær sikker på at hjulene låser på plads.
□ Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

□ Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort.
□ Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort.
□ Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Emmaljunga

Serviceprotokoll

General Service

6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen /

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet

Kontroller at man kan juster ryggen i alle fire positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Innhold

Avsnitt Avsnittet gjelder for følgende produkter

Esken innhold 40 Ozone City & City Bag

Emmaljunga Originaltilbehør 40 Ozone City & City Bag

1 stk. Bag
1 stk. Kalesje
1 stk. Madrass
1 stk. Bruksanvisning
1 stk. Fottrekk

Emmaljunga originaltilbehør

ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines.

ADVARSEL Bruk ikke en madrass som er tykkere en 45mm.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Skill skulder og hoftesele fra hverandre när de ikke er i bruk.

ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig.

ADVARSEL Bruk eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner.

ADVARSEL Bruk aldri bagen på et stativ.

- Kalesjen skal alltid være montert når vognen er i bruk

9

Slå sammen sportsvognen

- Brems vognene. Slå kalesjen (33) bakover med ryggen.

ADVARSEL

• Det må ikke finnes barn i vognen när den slåes ned eller opp.
• Unngå at det er barn i nærheten när den slåes opp eller ned.

- Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

12 måneders kontroll

12

Dato, stempel, kundens navn, signatur;

24 måneders kontroll

24

Dato, stempel, kundens navn, signatur;

36 måneders kontroll

36

Dato, stempel, kundens navn, signatur;

Emmaljunga

Leveringskontroll

Brugsanvisning for Ozone City © 2011 Emmaljunga Barnvagnsfabrik AB Alle rettigheder forbeholdt Med forbehold for ændringer

Emmaljunga Banegårdsgade 16, 8300 Odder DANMARK

Bruksanvisning for Ozone City © 2011 Emmaljunga Barnvagnsfabrik AB Alle rettigheter forbeholdt Med forbehold om endringer
