Typ av produkt	Barnvagn
Märke	Emmaljunga
Modell	Ozone City
Lämplig ålder	6 månader till 3 år
Maximal barnvikt	15 kg (sätesenhet)
Liggdelens maximala vikt	9 kg
Liggdelens mått (yttre)	795 mm (längd) x 430 mm (bredd)
Typ av sele	5-punktssele med grenrem
Hjulstorlek	300 mm bakhjul, svängbara framhjul (300 mm?)
Typ av broms	Parkeringsbroms på bakhjulen
Kapell/huv	Justerbart med inbyggt myggnät
Regnskydd	Ingår
Säteslutningspositioner	4 lägen (lägsta för ihopfällning)
Handtagshöjdjustering	Ja, justerbar
Fotstödsjustering	Flera lägen, automatiskt horisontellt vid ihopfällning
Framhjulsläge	Fast eller 360° svängbart
Varukorgens kapacitet	Max 5 kg
Fotstödets maxlast	3 kg
Kapellfickans maxlast	250 g
Skötselanvisningar	Handtvätt av sitsens tyger i ljummet vatten; dropptorka; tvätta inte selens band
Hjulunderhåll	Smörj axlarna var tredje månad; rengör bromsmekanismen regelbundet
Serviceintervaller	Var 6:e, 12:e, 24:e, 36:e månad hos auktoriserad återförsäljare
Standarder	EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008

Vanliga frågor - Ozone Emmaljunga

Hur fäller jag upp chassit på Emmaljunga Ozone City?

Bromsa först. Dra handtaget uppåt samtidigt som du håller ner sidan av chassit. Säkerhetsspärren förhindrar oavsiktlig hopfällning tills chassits lås klickar på plats.

Hur fäster jag sitsen på chassit?

Aktivera parkeringsanordningen. Lyft sitsen och tryck in Easy Fix-delarna i mottagarna på båda sidor av chassit tills du hör ett klick. Sitsen kan vändas framåt eller bakåt.

Vid vilken ålder kan jag använda sitsen utan liggdel?

Sitsen är lämplig för barn från 6 månader som kan sitta utan stöd, upp till en maximal vikt på 15 kg.

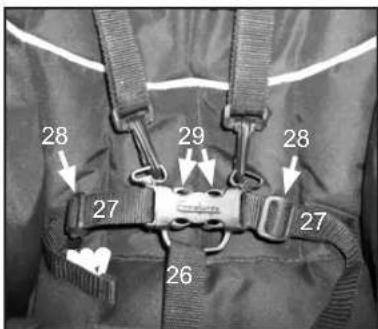

Hur justerar jag 5-punktselen?

För fram grenremmen mellan barnets ben. För in midjebanden i spännet tills de klickar. Justera alla band med löpare. Tryck på mittknappen för att lossa.

Kan jag låsa framhjulen?

Ja. Tryck ner låsringen när hjulen är raka för att låsa dem i fast position. Dra upp ringen för att möjliggöra 360° svängning.

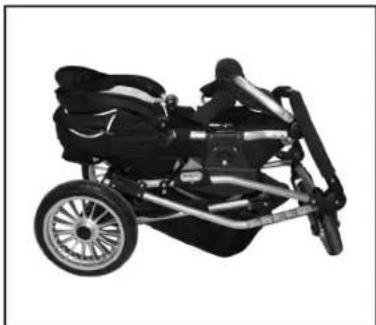

Hur fäller jag ihop barnvagnen?

Luta först ryggstödet till dess lägsta läge. Bromsa. Låt framhjulen svänga fritt. Dra upp båda chassilåsen, lyft säkerhetsspärren och tryck handtaget framåt för att fälla ihop.

Hur rengör jag sitsens tyger?

Ta bort sitstyget från chassit och ta ut sitsens träskiva. Handtvätt i ljummet vatten med mild flytande tvål. Skölj noga och låt dropptorka. Tvätta inte i maskin. Torka av selens band med en fuktig trasa endast.

Ingår regnskyddet?

Ja, Emmaljunga Ozone City levereras med ett regnskydd. Sätt det över vagnen och fäst öppningen runt handtaget med kardborreband. Torka alltid regnskyddet innan förvaring.

Vad gör jag om parkeringsbromsen inte fungerar som den ska?

Rengör bromsmekanismen och smörj bromspedalen, hjulaxlar och bromsstift minst en gång i månaden med ett silikon- eller oljebaserat smörjmedel. Ta bort sand, snö eller smuts omedelbart.

Kan jag använda tillbehör som inte är från Emmaljunga?

Nej. Använd endast originaltillbehör och reservdelar från Emmaljunga för att säkerställa säkerhet och stabilitet. Icke godkända tillbehör kan skada vagnen eller orsaka skador.

BRUKSANVISNING Ozone Emmaljunga

OBSERVERA! Denna produkt är avsedd för transporten av ett (1) barn från 6 månader - 3 år med en vikt av maximalt 15 kg.

WARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

WARNING! Denna produkt är inte avsedd för jogging, skatting/Inlines. Den yttre längden / bredden av City korgen är 795 mm / 430 mm. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm. Den yttre längden / bredden av Hårdilften är 800 mm / 330 mm.

WARNING! Liggelen / liften är endast avsedd för ett bam som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt av barnet: 9 kg.

VARNING! Använd aldrig liggdelen / liften på en stativ.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

DK VIGTIGT! GEM BRUGSANVISNINGEN FOR FREMTIDIG BRUG. LÆS DENNE BRUGSANVISNING GRUNDIGT IGENNEM F∅R DU VENDER VOGNEN! Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Avsnitt ...... Avsnittet gäller för följande produkter:

Kartongens innehåll 2 Ozone City & City Carrycot

Emmaljungas originaltillbehör.... 2 Ozone City & City Carrycot

Viktig säkerhetsinformation 3-6 Ozone City & City Carrycot

Användning av vagnen 10-12 Ozone City

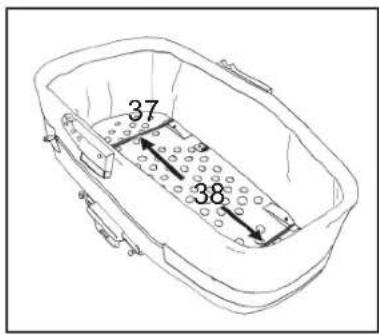

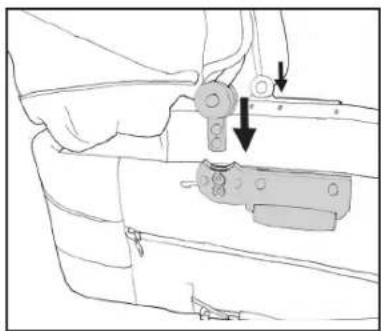

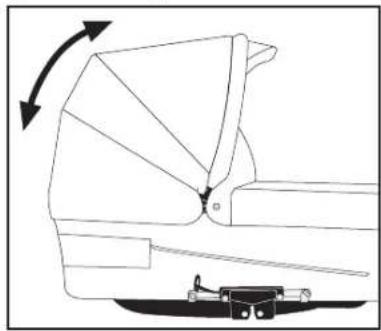

Montering och användning av City Carrycot...... 13-14 City Carrycot

Skötsel och underhåll 15-16 Ozone City & City Carrycot

Service dokumentation 17 Ozone City

Leverans kontroll 18 Ozone City

Service Kontroll 19 Ozone City

VIKTIGT

I manualen används beteckningen City Carrycot för City korgen/liggdelen

Kartongens innehåll

Ozone City

1 st. Sittdel med 5-punktssele
1 set Axelvaddar för sele
1 st. Hopfällt chassi med varukorg
2 st. Hjul 300 mm
2 st. Svängbara framhjul
1 st. Regnskydd
1 st. Instruktionsmanual
1 st. Sufflett
1 st. Sittdelsklädsel
1 st. Frambågsskydd

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Använd en säkerhetssele så fort barnet kan sitta självständigt.

VÄRNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/ inlines.

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

WARNING Det kan vara farligt att lämna barnet utan uppsikt.

WARNING Använd ingen madrass som är tjockare än 45mm.

WARNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

Viktig säkerhetsinformation

WARNING Följ tillverkarens instruktioner.

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

VÄRNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd inte korgen efter att barnet kan sitta självständigt.

VÄRNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Låt inte barn leka utan uppsikt i närheten av korgen.

VARNING Använd inte korgen om någon del är trasig, skadad eller saknas.

WARNING Använd endast reservdelar som levereras eller är godkända av tillverkaren.

VARNING Beakta risken av öppen eld eller andra värmekällor som element, spisar mm i närheten av korgen.

WARNING Inspektera regelbundet handtagen och botten på korgen efter tecken på eventuella skador eller förslitningar.

WARNING Använd aldrig korgen på ett stativ.

WARNING Lämna inte barnet utan uppsikt.

Viktig säkerhetsinformation

WARNING Använd endast korgen på ett fast, horisontellt, plant och torrt underlag.

Varningstext enligt EN 1466:2004+A1:2007

WARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är lästa. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.
• Denna produkt är enbart avsedd för transporten av ett (1) barn från 6 mån med en vikt av maximalt 15kg. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Med lift (originaltillbehör) kan vagnen användas från födseln.
• Korgen får endast användas för transport av ett barn i åldern 0 till 6 månader upp till en vikt av maximalt 9kg. Produkten är inte lämplig för ett barn som kan sitta självständigt, rulla runt eller stödja sig på knä eller händer.
• Ozone ^City chassi skall endast användas tillsammans med en City Carrycot eller en Type A Seat Unit Oz sittdel.
• Följ skötsel- och underhållsinstruktionerna.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar och använder vagnen.
• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Maxvikt för ett barn på en eventuell ståbräda, 20kg.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.
• Placera inga föremål på suffletten. Använd aldrig vagnen utan sufflett. Fickan i suffletten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250g.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Vagnen är avsedd endast för transport. Använd aldrig vagnen som sång för ditt barn.
• Lämna aldrig vagnen med ett barn i utan att bromsa vagnen.
• Vagnen ska alltid vara bromsad när du lyfter i och ur barnet.
• Parkera aldrig vagnen i en backe eller på lutande underlag.

Viktig säkerhetsinformation

• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.
• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
• Ta alltid ur barnet innan vagnen fälls.
• Lägg inte i ytterligare madrasser i korgen och använd endast den madrass som levererades med produkten eller annan madrass rekommenderad av Emmaljunga.
• Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada barnet eller förstöra vagnen.
• Vid användning av lift ska denna alltid vara fastspänd i vagnens D-Ringar. Kontrollera även att liggdelens/liftens bärremmar sitter ordentligt fast. Hårdliftens bärremmar ska sitta innanför hårdliftens minisufflett.
• All last som hängs på vagnen ex styret/ryggstödet eller sidorna av vagnen påverkar dess stabilitet negativ. Använd inte icke rekommenderade tillbehör.
• Varukorgen får inte belastas med mer än 5kg. Placera tyngre föremål i korgens mitt. Vagnen kan annars bli instabil.
• Använd endast originalreservdelar eller delar rekommenderade av Emmaljunga.
• Använd aldrig liggdelen på ett stativ.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Sittdel eller liggdel får inte användas som bilbarnstol.
• Lämna alltid korgens bärselar utanför korgens sidor vid användning.
• Den yttre längden / bredden av City korgen är 795 mm / 430 mm.
• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.
• Den yttre längden / bredden av Hårdliften är 800 mm / 330 mm.

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

- Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

WARNING

- Chassilåsen måste klicka in i låst läge. - Kontrollera alltid, innan du använder vagnen, att chassilåsen (2) på båda sidor är i låst läge eftersom vagnen annars kan vara farlig att använda.

Montera hjulen

- Avlägsna plastskydden från axlarna. Spara dem för framtida bruk. - Tryck på navkapselns frigöringsknapp (3 eller 3a), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för andra hjulet. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

- Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv. - Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i.

- Häng upp varukorgen i ringarna på chassit (4 och 5). - Knäpp fast varukorgen runt bromsen (6)

Avmontering/Montering av klädsel

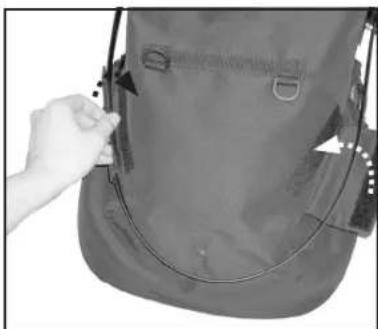

- Vagnens klädsel är monterad vid leverans, men kan tas av för att tvättas. - Före tvätt, avlägsna sittskivan i trä som du finner på undersidan av klädseln. Öppna med hjälp av dragkedjan (7).

VIKTIGT

- Följ tvättanvisningar i denna instruktionsmanuals avsnitt för skötsel och underhåll.

• Öppna klädselns alla dragkedjor. Trä in sittbrädan (se bild 4). Trä in sittdelens aluminiumram som bilden visar (8).
• Det svarta plastbandet (9) skall läggas på utsidan

6

- Fixera plastbandet med hjälp av de två kardborrbanden i klädseln.

7

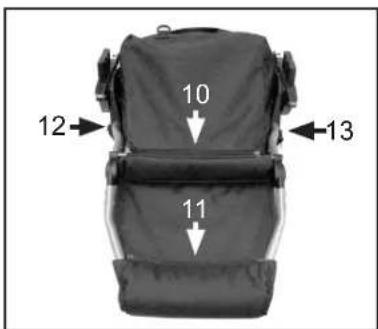

• Kontrollera att alla dragkedjor är fastsatta, totalt 5 st.
• Till sittskivan i trä (bild 4),
• 1st under sitsen (10),
• 1st vid fotstödet (11),
• 1 på var sida om sitsen utmed de svarta plastkåporna (12 och 13).

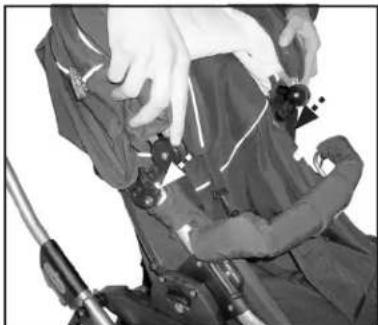

WARNING!

- Innan du använder vagnen igen, kontrollera att sittklädseln verkligen sitter fast och att alla 5 dragkedjor är ordentligt och korrekt fastdragna.

8

- Tryck in de båda insticksdelarna i plasthållarna på sittdelen (en på varje sida).

WARNING

- Suffletten ska alltid vara monterad när vagnen används.

9

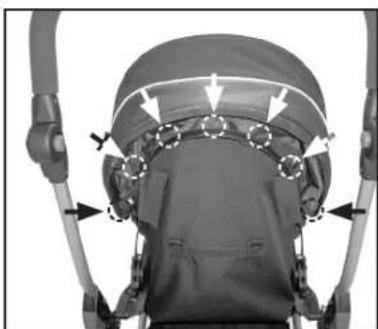

- Suffletten sätts fast genom att använda tryckknapparna (totalt 7st) som bilden visar.

WARNING

- Kontrollera alltid att rygg/-sittdelen är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

8

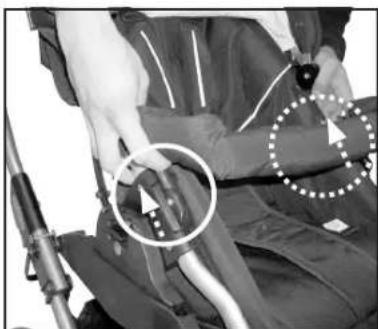

• Tryck ner de båda fästena på frambågen, över plastbitarna på sittdelen tills det tar stopp.
• Grenbandet monteras fast runt frambygeln med hjälp av tryckknapparna.

WARNING!

- Kontrollera att frambygeln är fast när barnet sitter i vagnen.

11

- Frambågen avmonteras genom att dra de båda fästena åt motsatt håll gentemot montering.

12

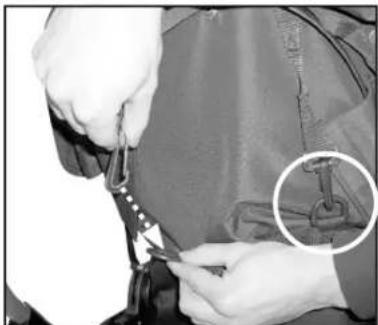

Montera åkpåse (tillbehör)

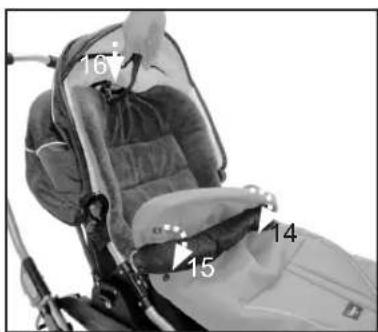

• Trä åkpåsen över fotstödet mot sufflettens framsida. Fäst den med de två tryckknapparna (14 och 15), en på var sida.
• Banden på åkpåsen träs mellan sufflett och sittdel (16).

13

- Åkpåsen sätts fast i plastfästena bak på sittdelen.

VIKTIGT

- Justera ej suffletten med åkpåsens vindskydd fastknäppt.

14

• Använd alltid 5-punktselen så fort barnet kan sitta själv.
• Åkpåsen har hål för 5-punktselen.

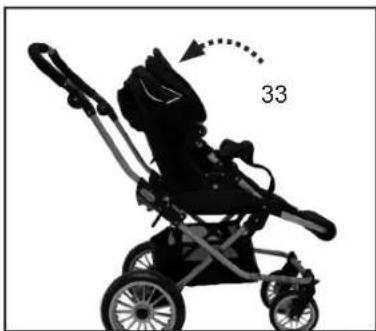

Användning av vagnen

15

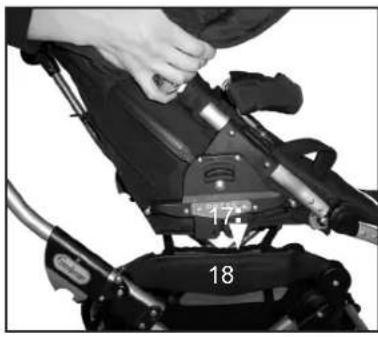

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen och tryck ner Easy Fix fästet (17) i beslagen på båda sidorna (18) så att den läser sig med ett "klick".
• Sittdelen kan sättas fast i båda färdriktningar.

WARNING

- Kontrollera alltid att vagnens sittdel är korrekt fastmonterad på chassit innan vagnen används.

• Avmontering: Börja med att bromsa vagnen. Tryck upp handtagen (19) på båda sidorna samtidigt och lyft överdelen uppåt.
• Sittdelen kan sättas fast i båda färdriktningar.

WARNING

• Låt aldrig något barn finnas i vagnen då den fälls upp / ned.
• Håll stadigt i bärhandtagen, tills överdelen är på plats.

VIKTIGT

• Kontrollera alltid att sittdelen sitter fast, innan ni använder vagnen.
• Lyft aldrig i sittdelen när den är monterad på chassit.

Använda bromsen

• Bromsa vagnen genom att trycka ned bromspedalen (20) hela vägen med foten.
• Lossa bromsen genom att lyfta den uppåt.

WARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.
  • Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.
• Parkera aldrig vagnen i en backe.
• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.
• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

Hur du justerar höjden på styret

- Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (21). Håll knapparna intryckta och ställ därefter styret i önskat läge (22).

Justera suffletten

• Justera suffletten genom att varsamt dra framkanten framåt/bakåt (23) till önskat läge.
• Vissa vagnmodeller är utrustade med ett myggnät som är insydd i suffletten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

Användning av vagnen

20

21

22

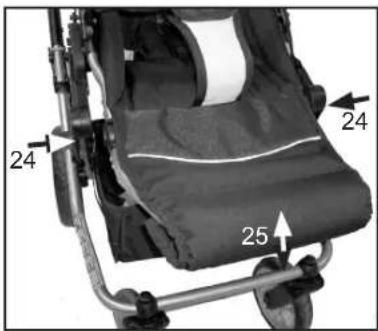

• Fotstödet kan ställas in i olika lägen. Fotstödet justeras nedåt genom att trycka in knapparna (24) på vardera sida. Håll knapparna nedtryckta och justera (25) till önskat läge.
• För att justera till vågrät läge drar man fotstödet uppåt.
• En automatisk justering till de övre lägena finns inbyggd. Detta möjliggör en fällning av vagnen i sitsens alla lägen.

WARNING

- Låt aldrig barnet/barnen stå på fotstödet.

Justera 5-punktsselen

• Placera grenbandet (26) mellan barnets ben och upp mot midjan. Trä in midjebanden (27) i sellåset tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla banden med hjälp av glidspännet (28).
• Du lossar axel- och midjebanden genom att trycka på knapparna (29) mitt på selens lås.

I änden på vardera midjeband finns det fästpunkter för en separat sele som uppfyller BS 6684.

WARNING

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen

Justera korgens lutning

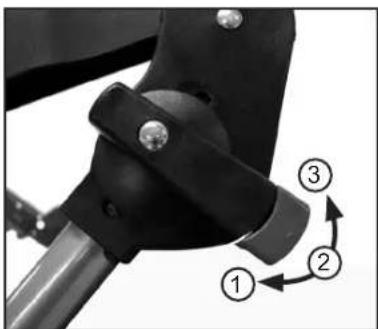

• Justera korgens lutning genom att dra ut det gråa låset och vrid vredet så att det gråa låset låser i någon av positionerna 1, 2 eller 3. Upprepa på andra sidan chassit - kontrollera att samma låsläge används på båda sidor.
  • Ta ur barnet ur vagnen innan du justerar korglutningen.

VIKTIGT

- Justera lutningen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

WARNING

• Mekanismen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.
• Se noga till att det gråa läset är ordentligt intryckt i hålet, annars fyller inte mekanismen sin rätta funktion.

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen läses genom att trycka ner plastringen (30) då hjulen befinner sig i "rakt fram läge".
• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

Justera rygg/-sittdelen

- Dra i rygglägesspärren (plastbandet) (31) och fäll/res rygg/-sittdelen till önskat läge (32).

WARNING

- Kontrollera att rygg/-sittdelen är låst i ett av sina fyra lägen genom att trycka rygg/-sittdelen bakåt tills det läser i ett av lägena. OBS! Det nedersta läget ska enbart användas vid i hopfällning av vagnen.

Användning av vagnen

25

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Fälla ihop sittvagnen

- Bromsa vagnen. Fäll suffletten (33) tillbaka mot ryggstödet.

WARNING

• Det får inte finnas något barn i vagnen när den fälls ner eller upp.
• Undvik att barn är i närheten av vagnen när den fälls ihop.

26

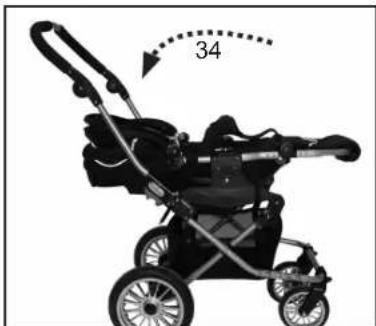

- Fäll rygg-/ sittdelen ner till nedersta läge genom att dra i rygglä-gesspärren (Bild 24) och fäll ner rygg/-sittdelen till nedersta läge (34).

VIKTIGT!

- Ryggen/sittdelen SKALL ALLTID fällas ner till sin nedersta position innan vagnen fälls ihop. OBS! Det nedersta läget ska enbart användas vid i hopfällning av vagnen.

27

Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Börja med att se till att rygg/sittdelen är i sitt nedersta läge (bild 26) och att vagnen är bromsad (bild 17)
• Låt framhjulen rotera fritt genom att föra upp låsringen (se bild 23)

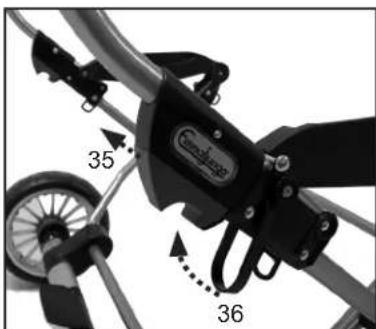

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (35) (ett på var sida) uppåt.
• Lyft upp säkerhetsbygeln (36) och fäll handtaget framåt.

28

• Kontrollera att klädseln inte fastnar mellan handtag och sittdel.
• Om du behöver mer plats kan du ta bort hjulen genom att trycka in navkapselens frigöringsknapp och dra av hjulen.
  • Torka av smuts från axlarna innan du sätter på hjulen igen.
• Tryck ned styret och låt chassit långsamt fällas ihop.

Använd regnskydd

• Regnskyddet monteras genom att du drar regnskyddet med den lilla öppningsfickan över styret. Dra sedan regnskyddet över suffletten och sittdelen. Stäng öppningen vid styret med kardborrebandet. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tilllbaks i påsen.

29

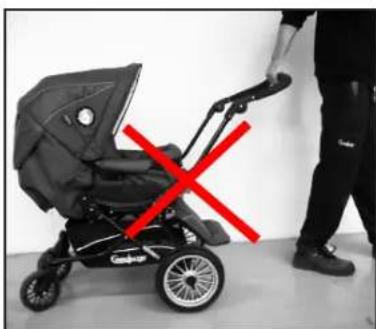

- Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

Montering och användning av City Carrycot (Tillbehör till Ozone City)

Detta avsnitt gäller för följande produkter:

City Carrycot

30

31

32

Montering av liggdelen

- Ta bort plastpåsen från madrass och klädsel. Skjut in metallstöden (37) (2 st) mot bottnen (38). Bottenplattan är gjord i trä.

WARNING

• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha plastpåsen.
• Kontrollera att de båda metallstöden sitter fast så att vagnens stabilitet och säkerhet inte äventyras.

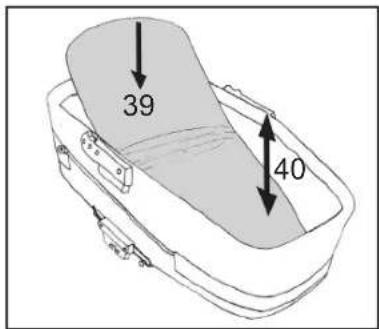

  • Lägg i madrassen (39).

WARNING

• Djupet mellan madrassens eller andra bäddtillbehörs överdel och liggdelens övre kant (40), måste vara högst 150 mm när madrass och bäddtillbehör ligger på plats.
• Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning. Se till att du lägger madrassen med den hårdare polyeterfyllningen neråt i vagnen.

WARNING

- Använd enbart madrasser med en tjocklek på max 45 mm.

- Sätt fast suffletten genom att trycka in sufflettens insticksdel i liggdelens sufflettfäste. Kontrollera att de snäpper i läge.

- Tryck fast suffletten mot plasthållarna (41) på varje sida. Tryck fast kardborrebandet vid kragen (42) på liggdelen.

- Tryck fast vindskyddet på suffletten (43) och sufflettfästena (44) på respektive sida.

VIKTIGT

- Suffletten får inte fällas ned med påsatt vindskydd utan att tryckknapparna (43) lossats.

Montering och användning av City Carrycot (Tillbehör till Ozone City)

Detta avsnitt gäller för följande produkter: City Carrycot

35

- Justera suffletten genom att dra den varsamt i framkanten framåt/bakåt till önskat läge.

Justera ej suffletten med vindskyddet fastknäppt.

VIKTIGT

• Lyft aldrig liggdelen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

36

Fastsättning av överdelen

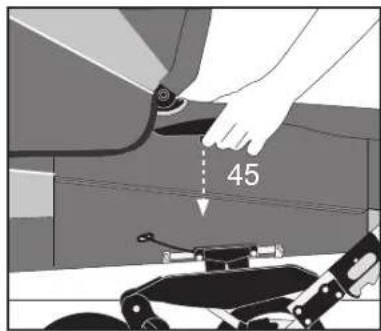

- Bromsa vagnen. Lyft överdelen i handtaget och placera den i beslagen på båda sidorna av chassit. Tryck ner tillsatsen i beslagen (45), så att den låser sig med et "klick" på båda sidorna.

WARNING

- Kontrollera alltid att överdelen sitter ordentligt fast i läst läge på båda sidorna.

37

Lösgöring av överdelen

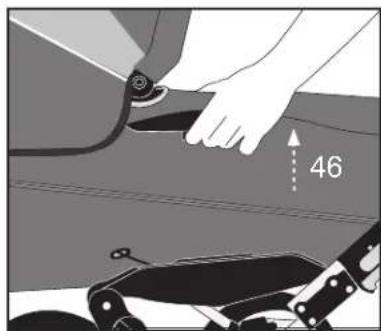

- Bromsa vagnen. Ta tag i Easy Fix fästet på båda sidor och tryck in handtagen (46) på båda sidor samtidigt. När de inte kan tryckas in mer, lyft upp överdelen och den kan tas av.

Användning av Regnskydd

• Regnskyddet monteras genom att du drar över regnskyddet över suffletten och ligg-eller sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.
• Använd det regnskydd som medföljer vagnen.
• Använd alltid regnskydd vid regn eller snöväder. Är vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.
• Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.
• Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrep.

Allmänna Skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskyddet vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser. För att undvika mögelangrepp på tyget skall vagnen alltid torkas fullständigt efter användning, helst i rumstemperatur.
• Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.
• Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.
• Var aktsam vid transport och förvaring då chassits yta är ömtåligt. Repor som uppkommer efter försäljning är inte reklamationsberättigat.

Regelbunden översyn

- Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. Fälgar och ekrar på alla hjul, bör med jämna mellanrum tvättas av i varmt vatten och torkas av med en torr handduk. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, är du skyldig att ta bort dem med kromputsmedel.

- Smörj axlar och fjädring var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petroleumbaserat fett eller motorolja.

Kontrollera att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• att båda kardborrbanden sitter ordentligt fast runt plastbandet på ryggdelen.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
• bromsen fungerar och att bromskransarna är intakta.
• Kontrollera regelbundet handtagen och botten av liggdelen / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer köplagen. Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

• I parkeringsbromsen finns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Tvättråd

• Sufflett: Lyft av och fäll upp suffletten. Skölj av sufflettens insida (fodret) med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.
• Klädsel och 5-punktssele: Lyft av klädseln från chassit. Lossa sittplattan (förvara den sedan på en torr plats). Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Sedan du lossat klädseln kommer du åt 5-punktsselen. Torka av nylonbanden och plastdetaljerna med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.
• Frambåge och frambågsskydd: Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-woven material) varsamt. Dropptorka.
• Madrass: Exklusivmadrassen består av en kombination av fiberfill och polyeterfyllning. Vi rekommenderar handtvätt. Madrassen kan även tvättas tillsammans med överdraget i 40 graders maskintvätt, men då måste fiberfill-fyllningen slätas i form efter tvätten. Dropptorka. Observera att polyetermadrassen inte innehåller blekmedel och därför är/blr gult.
• Liggdel (City Carrycot): Torka av klädselns utsida och fodret med en fuktig trasa. Ingen handtvätt. Använd mild tvållösning. Rengör noga. Dropptorka. Torka liggdelen i utfällt läge. Se till att underdelens träplatta inte blir blöt.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret används medelvarmt strykjärn (110°C).
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten. Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

VIKTIGT

Tvättråd för Leatherette klädslar:

Klädslar i Leatherette konstläder får inte tvättas enligt ovan nämnda anvisningar. Leatherette klädslar får enbart tvättas med en droppe ofärgat diskmedel och torkas av med våt trasa, torkas i rumstemperatur.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgårdat samt en notering med datum att servicen är utförd. Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav. Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 mån kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mån kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

36

Datum, stämpel, kundens namn, underskrift;

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. Sittdel med 5-punktssele
□ 1 set Axelvaddar för sele
□ 1 st. Hopfällt chassi med varukorg
□ 2 st. Hjul 300 mm
□ 2 st. Svängbara framhjul
□ 1 st. Regnskydd
□ 1 st. Instruktionsmanual
□ 1 st. Sufflett
□ 1 st. Sittdelsklädsel
□ 1 st. Frambågsskydd

□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetshakens / säkerhetsknapparnas funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknapparna aktiveras och förhindrar hopfällning.
□ Kontrollera att sittdelen / korgen klickar i chassit och att den läses fast på båda sidor.
□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.
□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
□ Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.
□ Kontrollera att ryggen på sittdelen går att justera och läser i sina fyra lägen.
□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen läser.
□ Kontrollera att parkeringsbromsen läser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens / säkerhetsknapparnas funktion, genom att fälla vagnen och kontrollera att säkerhetshaken / säkerhetsknappen aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen / korgen klickar i chassit och att den läses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och läsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och läser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och låser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt läser på axlarna.

Kontrollera att parkeringsbromsen läser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Indholdsfortegnelse

Kontroller at bremsen låser på begge baghjul.

Visuel gennemsyn

ADVARSEL Sett alltid på bremsen när du parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Justering av kalesjen

Framhjulene kan läses eller rotere 360 grader

Justering av kalesjen

Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.

Instruktionsmanual för Ozone City © 2011 Emmaljunga Barnvagnsfabrik AB Alla rättigheter förbehålles Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö SVERIGE

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö SVERIGE

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, SE-280 22 Vittsjö SWEDEN

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, SE-280 22 Vittsjö SCHWEDEN
