Ozone - Kinderwagen Emmaljunga - Kostenlose Bedienungsanleitung

Produkttyp	Kinderwagen
Marke	Emmaljunga
Modell	Ozone City
Geeignetes Alter	6 Monate bis 3 Jahre
Maximales Kindesgewicht	15 kg (Sitzaufsatz)
Maximales Gewicht der Babywanne	9 kg
Babywanne Außenmaße	795 mm (Länge) x 430 mm (Breite)
Gurtsystem	5-Punkt-Gurt mit Schrittgurt
Reifengröße	300 mm Hinterräder, schwenkbare Vorderräder (300 mm?)
Bremstyp	Feststellbremse an den Hinterrädern
Verdeck/Sonnendach	Verstellbar mit integriertem Mückennetz
Regenschutz	Inklusive
Sitzneigungspositionen	4 Positionen (niedrigste zum Falten)
Griffhöhenverstellung	Ja, verstellbar
Fußstützenverstellung	Mehrere Positionen, automatisch horizontal zum Falten
Vorderradmodus	Fest oder 360° schwenkbar
Belastbarkeit Einkaufskorb	max. 5 kg
Maximale Belastung Fußstütze	3 kg
Maximale Belastung Verdecktasche	250 g
Pflegehinweise	Sitzbezüge per Hand in lauwarmem Wasser waschen; tropfnass trocknen; Gurte nicht waschen
Radpflege	Achsen alle 3 Monate schmieren; Bremsmechanismus regelmäßig reinigen
Serviceintervalle	Alle 6, 12, 24, 36 Monate beim autorisierten Händler
Konformität	EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008

Häufig gestellte Fragen - Ozone Emmaljunga

Wie entfalte ich das Fahrgestell des Emmaljunga Ozone City?

Zuerst die Bremse betätigen. Ziehen Sie den Griff nach oben, während Sie die Seite des Fahrgestells nach unten drücken. Die Sicherheitsverriegelung verhindert versehentliches Zusammenklappen, bis die Fahrgestellverriegelungen einrasten.

Wie befestige ich den Sitzaufsatz am Fahrgestell?

Parkvorrichtung aktivieren. Heben Sie den Sitzaufsatz an und schieben Sie die Easy-Fix-Teile in die Aufnahmen auf beiden Seiten des Fahrgestells, bis Sie ein Klicken hören. Der Sitzaufsatz kann nach vorne oder hinten zeigen.

Ab welchem Alter kann ich den Sitzaufsatz ohne Babywanne verwenden?

Der Sitzaufsatz ist geeignet für Kinder ab 6 Monaten, die selbstständig sitzen können, bis zu einem maximalen Gewicht von 15 kg.

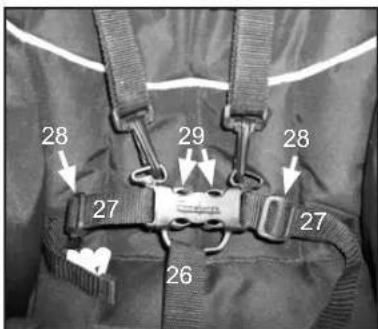

Wie stelle ich den 5-Punkt-Gurt ein?

Führen Sie den Schrittgurt zwischen den Beinen des Kindes nach vorne. Stecken Sie die Hüftgurte in die Schnalle, bis sie einrasten. Stellen Sie alle Gurte mit den Schiebern ein. Zum Lösen drücken Sie den mittleren Knopf.

Kann ich die Vorderräder verriegeln?

Ja. Drücken Sie den Verriegelungsring nach unten, wenn die Räder gerade stehen, um sie in einer festen Position zu verriegeln. Ziehen Sie den Ring nach oben, um 360° Schwenk zu ermöglichen.

Wie falte ich den Kinderwagen zusammen?

Zuerst die Rückenlehne in die niedrigste Position bringen. Bremse betätigen. Vorderräder frei schwenken lassen. Ziehen Sie beide Fahrgestellverriegelungen nach oben, heben Sie die Sicherheitsverriegelung an und schieben Sie den Griff nach vorne, um zu falten.

Wie reinige ich die Sitzbezüge?

Entfernen Sie den Sitzbezug vom Fahrgestell und nehmen Sie das hölzerne Sitzbrett heraus. Handwäsche in lauwarmem Wasser mit milder Flüssigseife. Gründlich ausspülen und tropfnass trocknen. Nicht maschinenwaschbar. Gurte nur mit einem feuchten Tuch abwischen.

Ist der Regenschutz im Lieferumfang enthalten?

Ja, der Emmaljunga Ozone City wird mit einem Regenschutz geliefert. Legen Sie ihn über den Kinderwagen und befestigen Sie die Öffnung um den Griff mit Klettverschluss. Trocknen Sie den Regenschutz vor dem Lagern immer.

Was soll ich tun, wenn die Feststellbremse nicht richtig funktioniert?

Reinigen Sie den Bremsmechanismus und schmieren Sie das Bremspedal, die Radachsen und die Bremsstifte mindestens einmal im Monat mit einem silikon- oder ölbasierten Schmiermittel. Entfernen Sie Sand, Schnee oder Schmutz sofort.

Kann ich Zubehör von anderen Herstellern verwenden?

Nein. Verwenden Sie nur original Emmaljunga Zubehör und Ersatzteile, um Sicherheit und Stabilität zu gewährleisten. Nicht zugelassenes Zubehör kann den Kinderwagen beschädigen oder Verletzungen verursachen.

BEDIENUNGSANLEITUNG Ozone Emmaljunga

DE WICHTIG! ANWEISUNGEN FÜR SPÄTERE UNKLARHEITEN AUFBEWAHREN. VOR BENUTZUNG ALLE ANWEISUNGEN LESEN! Dieses Produkt entspricht DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Dieses Produkt ist für ein (1) Kind im Alter von 6 Monaten bis 3 Jahren mit einem Gewicht von max. 15 kg vorgesehen.

WARNUNG! Die Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet. Verwenden Sie die Sitzeinheit erst, wenn Ihr Kind selbständig sitzen kann.

WARNUNG! Dieses Produkt ist für Jogging oder Skating/Inlines nicht geeignet. Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm. Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm. Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

WARNUNG! Liegewanne/ Tragetasche ist nur für ein Kind geeignet, das sich noch nicht selbst aufsetzen bzw. auf die Seite rollen oder sich auf Händen und Knien stützen kann. Höchstgewicht des Kindes: 9 kg

WARNUNG! Die Tragetasche/ Liegewanne nicht auf einem Ständer verwenden.

Besuchen Sie www.emmaljunga.de für neueste Informationen, bevor Sie dieses Produkt benutzen.

City Carrycot (Tillbehör)

1 st. Liggdel
1 st Sufflett
1 st. Madrass
1 st. Instruktionsmanual
1 st. Vindskydd

2. Chassits funktion.

Fäll upp vagnen.

2. Kontroller stellets funktioner.

Slå stellet op.

Barnevognskassens funktion

Kontroller stellåsens funktioner på begge sidder

Inhalt...... Der Abschnitt bezieht sich auf folgende Produkte:

Verpackungsinhalt 59 Ozone City & City Carrycot

Original Emmaljunga Zubehör 59 Ozone City & City Carrycot

Wichtige Sicherheitshinweise 60-63 Ozone City & City Carrycot

Zusammenbau des Gestells 64

Zusammenbau der Sitzeinheit 64-66 Ozone City

Benutzung des Wagens 67-69 Ozone City

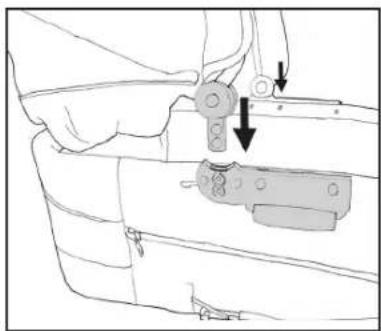

Zusammenbau und Verwendung von City Carrycot 70-71 City Carrycot

Pflege und Wartung 72-73 Ozone City & City Carrycot

Service-Unterlagen 74 Ozone City

Auslieferungskontrolle 75 Ozone City

Service Protokoll....76 Ozone City

Bitte beachten Sie :

In der gesamten Gebrauchsanweisung wird „Wagen“ als Kurzbezeichnung für „Kinder - bzw Kindersportwagen“ verwendet. Die City Wanne (Liegewanne) wird in dieser Gebrauchsanweisung z.T. „City Carrycot“ genannt.

Verpackungsinhalt

Ozone City

1 Sitzeinheit (mit befestigtem 5-Punkt Gurt)
1 Set Schulterpolster für Gurt
1 Zusammengelegtes Gestell mit Warenkorb
2 Räder 300 mm
2 Vorderräder schwenkbar
1 Regenschutz
1 Gebrauchsanweisung
1 Verdeck/Dach
1 Sitzbezug
1 Frontbügelabdeckung

City Carrycot / City Wanne (Zubehör)

1 Liegeteil
1 Verdeck
1 Matratze
1 Windschutz
1 Gebrauchsanweisung

Original Emmaljunga Accessoires

Für höchste Sicherheit und Komfort empfehlen wir Ihnen, nur Original Emmaljunga Zubehör zu verwenden. Information darüber, welches Zubehör zu Ihrem Wagen passt, finden Sie in unserem Katalog, unserer Website www.emmaljunga.de oder bei einem unserer autorisierten Emmaljunga Fachhändler.

Wichtige Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden Heben Sie die Anweisung für eine spätere Benutzung auf

WARNUNG Lassen Sie Ihr Kind nicht/nie unbeaufsichtigt.

WARNUNG Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind.

WARNUNG Um Verletzungen zu vermeiden, entfernen Sie das Kind aus dem Wagen vor dem Zusammenlegen bzw. dem Aufstellen.

WARNUNG Lassen Sie Ihr Kind nicht mit dem Fahrzeug spielen.

WARNUNG Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann.

WARNUNG Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNUNG Benutzen Sie immer das Rückhaltesystem.

WARNUNG Überprüfen Sie vor dem Gebrauch dass der Kinderwagenaufsatz oder die Sitzeinheit korrekt eingerastet ist.

WARNUNG Dieses Produkt ist nicht geeignet zum Joggen oder Inlineskating.

WARNUNG Vom Hersteller nicht zugelassene Zubehörteile oder Ersatzteile dürfen nicht verwendet werden.

Warnhinweise gemäß prEN1888:2010

WARNUNG Es kann gefährlich sein, Ihr Kind unbeaufsichtigt zu lassen.

WARNUNG Nur Matratzen bis zu einer Dicke von 45 mm einlegen

WARNUNG Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNUNG Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

Warnhinweise gemäß EN1888:2003+A1:2005+A2:2005+A3:2005

WARNUNG Sie sind für die Sicherheit des Kindes verantwortlich. Schnallen Sie das Kind immer an und lassen Sie das Kind nie unbeaufsichtigt. Das Kind darf beim

Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

Das Fahrzeug verlangt normale Instandhaltung des Benutzers. Ein Überladen, ein unsachgemäßes

Wichtige Sicherheitshinweise

Zusammenlegen oder die Nutzung von nicht zugelassenem Zubehör kann das Fahrzeug. beschädigen oder zerstören. Lesen Sie die Gebrauchsanweisung

Warnhinweise gemäß BS 7409:1996

WARNUNG Befolgen Sie die Anweisung des Herstellers.
WARNUNG Stellen Sie die Bremse bei jedem Parken fest.
WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.
WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug
WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.
WARNUNG Nicht empfehlenswert für ein Kind unter 6 Monaten.

Ergänzende Warnhinweise Australien

Zum Vermeiden von Verletzungen oder Todesfällen:
WARNUNG Stellen Sie die Bremse bei jedem Parken fest.
WARNUNG Lassen Sie Ihr Kind nicht unbeaufsichtigt.
WARNUNG Schnallen Sie das Kind immer mit dem Gurtsystem an.

WARNUNG Fahren Sie keine weiteren Kinder oder Taschen auf dem Fahrzeug

WARNUNG Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in Berührung kommen.

WARNUNG Bei Nichtbenutzung lösen Sie die Schultergurte vom Beckengurt und/oder schließen Sie die Schnalle.

WARNUNG Benutzen Sie die Liegwanne nicht, wenn sich das Kind ohne Hilfe aufrichten kann.

WARNUNG Benutzen oder parken Sie das Fahrzeug nicht in der Nähe von offenen Feuer oder beim Entstehen von Hitze wie z.B. Radiatoren

WARNUNG Vermeiden Sie Stufen, Treppen oder Rolltreppen wenn möglich. Bei Benutzung der Rolltreppe unterhalb des Wagens stehen

Warhinweise gemäß AS/NZS 2088:2009

WARNUNG Lassen Sie keine Kinder in der Nähe der Lie gewanne/Tragetasche spielen.

Wichtige Sicherheitshinweise

WARNUNG Verwenden Sie die Tragetasche nicht, wenn Teile gebrochen oder eingerissen sind oder fehlen.

WARNUNG Verwenden Sie nur Ersatzteile, die vom Hersteller geliefert oder genehmigt sind.

WARNUNG Beachten Sie die Risiken, die von offenem Feuer und anderen Hitzequellen wie elektrischen Heizgeräten, Gasflammen usw. ausgehen, wenn sich diese in unmittelbarer Nähe der Tragetasche befinden.

WARNUNG Überprüfen Sie regelmässig die Griffe und den Boden der Liegewanne/ Tragetasche auf Beschädigungen oder Abnutzungserscheinungen

WARNUNG Die Tragetasche nie auf einem Ständer benutzen.

WARNUNG Lassen Sie Ihr Kind/Ihre Kinder nicht unbeaufsichtigt!

WARNUNG Verwenden Sie die Tragetasche nur auf einer festen, horizontalen und trockenen Unterlage.

Warnungstext gemäss DIN EN 1466:2008-0

WARNUNG Ziehen Sie niemals einen Wagen mit schwenk baren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

• Die Sicherheits Ihres Kindes liegt in Ihrer Verantwortung.

- Dieser Wagen ist für ein (1) Kind ab einem Alter von 6 monaten und mit einem Gewicht bis max.15 kg bestimmt. Der Wagen darf nur für die Anzahl von Kindern verwendet werden, für die er konstruiert ist.

- Mit Softtragetasche oder Hartlift kann der Wagen von Geburt an verwendet werden.

- Die Tragetasche kann benutzt werden für den Transport von 1 Kind von 0-6 Monate und einem maximalen Gewicht von 9 KG. Dieses Produkt (Tragetasche) ist nicht geeignet für ein Kind, dass ohne Hilfe sitzen kann, umher rollt oder sich auf Händen und Füßen bewegt.

- Ozone ^City -Gestell darf nur benutzt werden mit einer Edge/Mondial-Tragetasche oder einer Typ A Seat Unit Oz Sitzeinheit.

- Beachten Sie die Pflege- und Instandhaltungsanweisungen.

- Die Sicherheitshinweise und Anweisungen in der Gebrauchsanweisung können nicht alle möglichen Bedingungen und unvorhersehbaren. Situationen abdecken, die auftreten können. Es versteht sich von selbst, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in dieses Erzeugnis eingebaut werden können. Diese Faktoren liegen in der Verantwortung der/s Menschen, der das Produkt nutzt und bedient.

- Es ist wichtig, dass diese Anweisungen von jedem Benutzer verstanden und angewandt werden. Informieren und instruieren Sie jede Person, die das Produkt und das Zubehör nutzt, besonders wenn das Produkt nur eine kurze Zeit benutzt wird.

- Das maximale Gewicht für ein Kind beim Nutzen des Rollbrettes beträgt 20 KG.

Wichtige Sicherheitshinweise

• Maximal ein Zubehörteil des Kinderwagens gleichzeitig verwenden, z. B. Toddler-Rollbrett, Toddler-Sitz oder Autositzadapter.
• Keine Gegenstände auf dem Verdeck platzieren. Den Kinderwagen nie ohne Verdeck benutzen. Die Tasche am Verdeck ist nur zur Aufbewahrung von leichten Gegenständen gedacht und darf nicht mit einem Gewicht über 250 g beladen werden.

- Sollten Teile dieser Anleitung unklar und weitere Erklärungen nötig sein, wenden Sie sich bitte an einen autorisierten Emmaljunga-Händler, der Ihnen weiter helfen wird.

- Der Kinderwagen ist nur für den Transport gedacht. Kinderwagen niemals als Bett für Ihr Kind benutzen.

- Kinderwagen niemals mit Kind ohne angezogene Bremse stehenlassen.

• Die Bremse sollte immer angezogen sein, wenn Sie Ihr Kind aus dem Wagen heben oder hineinlegen.

- Kinderwagen niemals an einem Hügel oder auf unebener Fläche abstellen.

- Niemals auf die Fußstütze setzen oder stellen. Die Fußstütze darf nur als Unterstützung für die Füße und Beine eines (1) Kindes genutzt werden. Jegliche andere Nutzung kann zu ernsten Personenschäden führen. Die Maximalladung für die Fußstütze beträgt 3 kg.

- Das Produkt nie verwenden, wenn ein Teil defekt oder beschädigt ist.

- Vor Verwendung die sichere Befestigung aller Reißverschlüsse und Druckknöpfe kontrollieren.

- Vor dem Zusammenklappen des Kinderwagens stets das Kind herausheben.

- Keine zusätzlichen Matratzen in den Liegeaufsatz legen. Nur die Matratze verwenden, die dem Kinderwagen beiliegt oder eine andere, die von Emmaljunga empfohlen wird.

- Überladung, inkorrektes Zusammenfalten oder nicht zugelassenes Zubehör können zu Verletzung Ihres Kindes oder Ihrer Kinder und/oder zur Beschädigung des Kinderwagens führen.

- Bei Verwendung von Liftzubehör das Produkt an den D-Ringen des Kinderwagens befestigen. Kontrollieren, dass die Tragegurte des Liegeaufsatzes sicher befestigt sind. Die Tragegurte des Babylifts müssen im Miniverdeck des Produkts angebracht werden.

- Lasten, die am Kinderwagen angebracht werden (z. B. am Handgriff, der Lehne oder an den Seiten) beeinflussen die Stabilität des Kinderwagens. Kein Zubehör verwenden, das nicht zugelassen ist.

- Das zulässige maximale Gewicht für die Einkaufsablage beträgt 5 kg. Schwere Gegenstände immer in der Mitte der Ablage platzieren. Der Kinderwagen kann instabil werden, wenn das Gewicht in der Ablage ungleich verteilt ist.

- Nur original Ersatzteile von Emmaljunga verwenden.

- Den Liegeaufsatz niemals mit einem Ständer verwenden.

- Gegenstände in der Einkaufsablage dürfen nicht über die Seiten hinausragen, weil sie sich in den Speichen verfangen könnten.

- Der Sitz- oder Liegeaufsatz darf nicht als Autositz verwendet werden.

- Die Tragegurte des Liegeaufsatzes nie lose an den Seiten des Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

- Die Tragegurte des Liegeaufsatzes nie lose an den Seiten der Aufsatzes lassen, wenn der Kinderwagen benutzt wird.

• Die Außenlänge und Breite des City-Liegeaufsatzes betragen 795 mm/430 mm.

• Die Außenlänge und Breite des Quadrolift betragen 800 mm/400 mm.

• Die Außenlänge und Breite des Hartlift betragen 800 mm/330 mm.

WARNUNG: SIE SIND FÜR DIE SICHERHEIT DES KINDES VERANTWORTLICH.

Kinder müssen immer angegurtet sein und dürfen niemals unbeaufsichtigt bleiben. Bei Einstellungen sollte sich das Kind außerhalb der Reichweite beweglicher Teile befinden. Der Wagen muß vom Benutzer regelmäßig gewartet werden. Überladung, unkorrektes Zusammenlegen und die Verwendung von nicht genehmigten Accessoires können diesen Wagen beschädigen oder zerstören. Beachten Sie die Anweisungen des Herstellers.

Zusammenbau des Gestells

1

Vergewissern Sie sich, dass beim Aufbau des Wagens Kinder von beweglichen Teilen ferngehalten werden, da sie sonst zu Schaden kommen können.

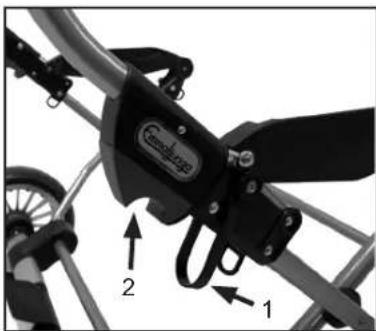

Aufklappen des Gestells

- Stellen Sie die Bremsvorrichtung fest (siehe nächste Seite). Klappen Sie das Gestell auf, indem Sie den Schieber ausklappen und gleichzeitig auf dem Gestell dagegenhalten. Der Sicherheitsbügel (1) wird aktiviert, um unbeabsichtigtes Zusammenklappen des Gestells zu verhindern, falls sich die Gestellarretierung (2) nicht in verriegelter Position befindet.

WARNUNG

- Die Gestellarretierung muss in der verriegelten Position einrasten/einklicken. - Kontrollieren Sie stets vor Anwendung, dass sich die Gestellverriegelungen (2) auf beiden Seiten in verriegelter Position befindet, da es sonst gefährlich sein kann den Wagen zu benutzen.

Montage der Räder

- Entfernen Sie die Kunststoffschoner von der Gestellachse. Für zukünftige Lagerung aufbewahren. - Drücken Sie den Arretierungsknopf (3) der Radkappe (3a) ganz ein und schieben Sie das Rad (mit Zahnrad) soweit es geht auf die Bremsachse. Lassen Sie den Knopf los und ziehen Sie das Rad zu sich, bis es mit einem "Klick" einrastet. Wiederholen Sie das mit dem zweiten Rad. Ziehen Sie noch einmal um zu überprüfen, ob die Räder auch fest sitzen.

WICHTIG

- Die Räder sind eingefettet und können Textilien verschmutzen. Bitte beachten Sie auch, dass die Räder abfärben können, daher den Wagen nicht auf hellen Bodenbelägen abstellen. - Erstickungsgefahr: Bewahren Sie die Kunststoffschoner und Plastiktüten außerhalb der Reichweite von Kindern auf.

- Hängen Sie den Warenkorb an den Ringen am Gestell auf (4 und 5) - Knöpfen Sie den Warenkorb und die Bremsachse herum fest (6)

Zusammenbau der Sitzeinheit

4

Entfernen/Aufziehen des Sitzbezuges

- Der Sitzbezug ist bei Lieferung montiert und kann zum Waschen entfernt werden. - Vor der Wäsche entfernen Sie das Sitzbrett aus Holz auf der Rückseite des Bezuges. Öffnen Sie dazu den Reißverschluss (7).

WICHTIG

- Beachten Sie die Waschanleitung in dieser Gebrauchsanweisung im Abschnitt Pflege und Wartung

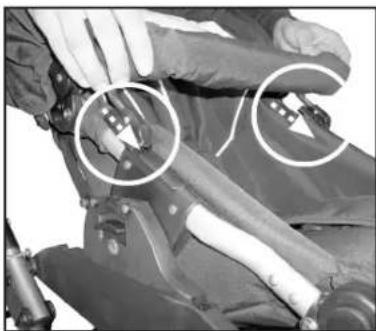

Zusammenbau der Sitzeinheit

5

• Öffnen Sie alle Reißverschlüsse des Bezuges. Schieben Sie das Sitzbrett (siehe Bild 4) ein.

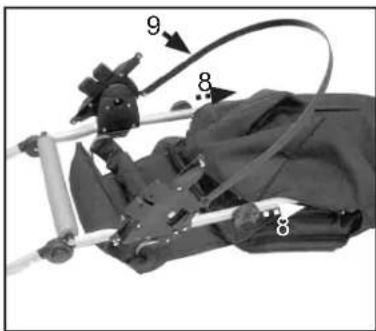

  Schieben Sie den Aluminiumrahmen wie abgebildet ein (8).
• Der schwarze Plastikgurt (9) muss außerhalb liegen.

6

- Befestigen Sie den Plastikgurt mit den beiden Klettverschlüssen am Sitzbezug.

7

• Kontrollieren Sie dass alle 5 Reißverschlüsse geschlossen sind.
• am Sitzbrett (Bild 4)
• einer unter dem Sitz
• einer an der Fußstütze
• einer auf jeder Seite des Sitzaufsatzes neben den schwarzen Plastikabdeckungen (12 und 13)

WARNUNG

- Bevor Sie den Wagen benutzen, kontrollieren Sie dass der Sitzbezug korrekt befestigt ist und alle 5 Reißverschlüsse richtig geschlossen sind.

8

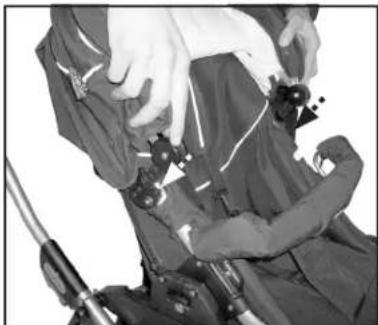

Befestigung des Daches

- Drücken Sie die beiden Kunststoffstifte, jeweils einer an jeder Seite des Daches, in die beiden Kunststoffhalter im Sitzrahmen.

WARNUNG

- Das Verdeck muss immer montiert sein, wenn der Wagen verwendet wird.

9

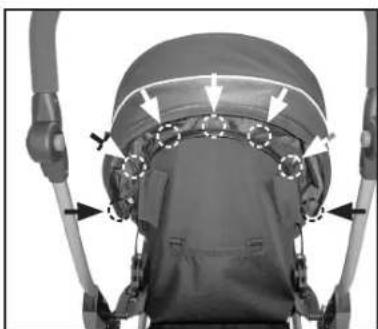

• Das Verdeck wird mit den 7 Druckknöpfen wie abgebildet befestigt.

WARNUNG

- Kontrollieren Sie vor Benutzung immer dass das Sitzteil korrekt montiert ist. Dieser Punkt ist sehr WICHTIG.

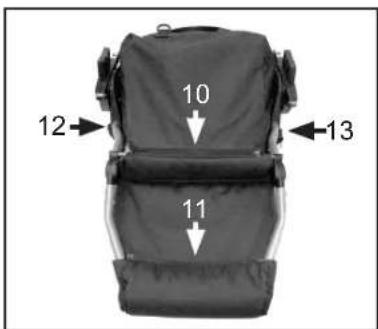

Zusammenbau der Sitzeinheit

10

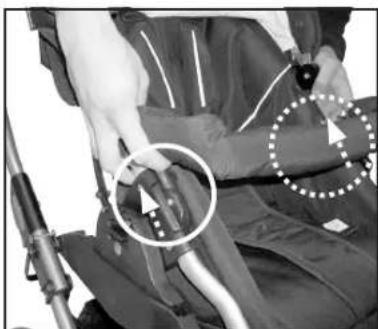

Befestigung des Frontbügels

• Drücken Sie die beiden Halter des Frontbügels bis zum Anschlag über die Plastikaufnahmen am Sitzaufsatz.
• Der Schrittgurt wird mit den Druckknöpfen um den Frontbügel befestigt.

WARNUNG

- Prüfen Sie dass der Frontbügel fest ist wenn Ihr Kind im Wagen sitzt.

11

- Der Frontbügel wird entfernt indem Sie die beiden Halter in entgegen gesetzter Richtung als bei der Montage ziehen.

12

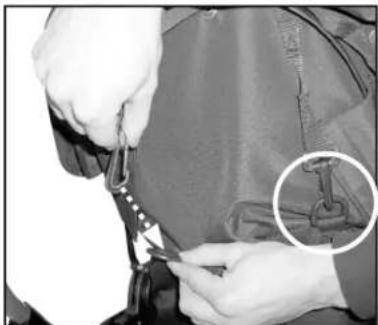

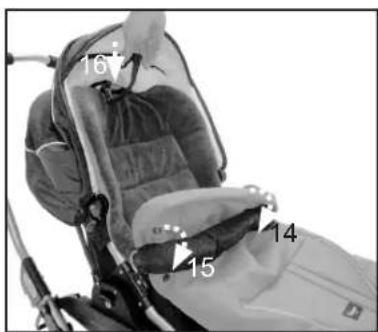

Benutzung des Fußsacks (Zubehör)

• Legen Sie den Fußsack in den Sitzaufsatz und befestigen ihn mit den 2 Druckknöpfen (14 und 15), einen auf jeder Seite, um den Frontbügel herum.
• Ziehen Sie die Gurte am Fußsack zwischen Verdeck und Sitzteil durch (16)

13

- Der Fußsack wird in den Plastikclips auf der Rückseite des Sitzaufsatzes befestigt.

WICHTIG

- Klappen Sie nicht das Verdeck zurück, wenn der Windschutz des Fußsackes daran befestigt ist.

14

• Verwenden Sie immer den 5-Punkt Gurt sobald Ihr Kind selbständig sitzen kann.
• Der Fußsack hat Öffnungen zum Durchführen des 5-Punkt Gurtes

Benutzung des Wagens

15

Aufsetzen und Abnehmen des Aufsatzes

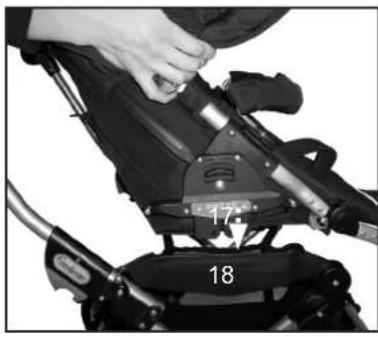

• Aufsetzen: Betätigen Sie die Feststellbremse. Nehmen Sie den Aufsatz und drücken Sie die Easy Fix Halter (17) in die Aufnahmen auf beiden Seiten (18) bis sie mit einem „Klick“ einrasten.
• Der Sitzaufsatz kann in beiden Richtungen befestigt werden.

WARNUNG

• Prüfen Sie immer vor Benutzung des Wagens, dass der Sitzaufsatz korrekt auf dem Gestell befestigt ist.
• Abnehmen: Betätigen Sie zuerst die Feststellbremse. Ziehen Sie auf beiden Seiten gleichzeitig die Handgriffe (19) und heben Sie den Aufsatz nach oben.
• Der Sitzaufsatz kann in beiden Richtungen befestigt werden.

WARNUNG

• Lassen Sie niemals ein Kind im Wagen sitzen, wenn Sie diesen auf- oder zusammenklappen.
• Halten Sie die Griffe fest, bis das Sitzteil ordnungsgemäß im Gestell eingerastet ist.

WICHTIG

• Prüfen Sie immer vor Benutzung des Wagens, dass der Sitzaufsatz korrekt auf dem Gestell befestigt ist.
• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Feststellen und Lösen der Bremsvorrichtung

• Stellen Sie die Bremsvorrichtung (20) fest, indem Sie sie mit Ihrem Fuß nach unten drücken.
• Lösen Sie die Bremsvorrichtung, indem Sie sie nach oben ziehen.

WARNUNG

• Lassen Sie den Wagen niemals stehen, ohne die Bremsvorrichtung festzustellen.
• Parken Sie nicht bergauf oder bergab.
  • Die Bremse muss immer festgestellt sein, wenn Sie Ihr Kind/Ihre Kinder in den Wagen setzen oder herausnehmen.
• Kontrollieren Sie, dass die Zahnkränze fest auf allen Rädern sitzen
• Kontrollieren Sie stets, dass der Bremspin fest in den Zahnkränzen der Rädern sitzt, wenn der Wagen gebremst ist.

Verstellung der Schieberhöhe

- Drücken Sie gleichzeitig auf die beiden grauen Knöpfe (21) auf der Innenseite des Schiebers. Halten Sie die Knöpfe gedrückt und bringen Sie den Schieber in die gewünschte Position (22).

Einstellung des Verdeckes

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Frontbügel des Daches sanft nach vorne ziehen oder zurück schieben (23).
• Einige Wagenmodelle sind mit einem Mückennetz ausgestattet, das im Verdeck eingenäht ist. Bei Bedarf kann das Mückennetz über die Fußablage gezogen werden und mit den Plastikhaken befestigt werden.

WICHTIG

• Tragen Sie die Sitzeinheit niemals am Dach.
• Tragen Sie niemals den Wagen am Aufsatz, wenn er auf dem Gestell befestigt ist.

Benutzung des Wagens

20

21

22

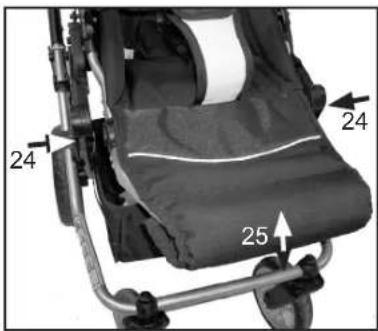

Einstellung der Fußablage

• Die Fußstütze kann in verschiedenen Positionen fixiert werden. Die Fußstütze wird heruntergestellt indem Sie die Knöpfe (24) auf beiden Seiten hereindrücken. Halten Sie die Knöpfe gedrückt und bringen Sie die Fußstütze in die gewünschte Position.
• Um die Fußstütze in die waagerechte Position zu zieht man sie nach oben.
• Eine automatische Einstellung in die oberste Position ermöglicht ein Zusammenklappen des Wagens in allen Sitzpositionen.

WARNUNG

- Lassen Sie Ihre Kinder niemals auf der Fußablage stehen. Einstellung des 5-Punkt Gurtes

• Legen Sie den Schrittgurt (26) nach vorne zwischen die Beine des Kindes und nach oben in Richtung Bauch. Führen Sie die Hüftgurte (27) in das Gurtschloß ein, bis Sie einen "Klick" hören. Vergewissern Sie sich, dass die Hüftgurte geschlossen sind.
• Regeln Sie die Länge aller Gurte mit den Schiebern (28), damit Ihr Kind gut gehalten wird.
• Um Schulter- und Hüftgurte zu lösen, drücken Sie auf die Knöpfe (29) in der Mitte des Gurtschlosses..
  Am Ende eines jeden Hüftgurtes sitzen Befestigungsmöglichkeiten für einen separaten Gurt, der die Norm BS 6684 erfüllt

WARNUNG

- Benutzen Sie den Gurt immer wenn Ihr Kind im Wagen sitzt. Vergewissern Sie sich stets, dass der Gurt sicher mit dem Sitzteil verbunden ist.

Regulierung der Wannen-Neigung

• Regulieren Sie die Neigung der Wanne, indem Sie die graue Sperre herausziehen und den Griff soweit drehen, bis die Sperre in eine der Öffnungen 1, 2, oder 3 einrastet. Wiederholen Sie den Vorgang auf der anderen Seite des Fahrgestells – kontrollieren Sie bitte, dass sich immer beide Hebel in gleicher Position befinden.
• Bei der Verstellung der Neigung dürfen sich keine Kinder im Wagen befinden!

WICHTIG

- Verstellen Sie die Neigung bei zusammengeklapptem Fahrgestell um unnötigen Verschleiß im Mechanismus zu vermeiden.

WARNUNG

• Die Einstellung der Neigung muss auf beiden Seiten des Fahrgestells übereinstimmen (= Hebel in gleicher Position), da das Gestell sonst ungleichmäßig belastet und dadurch beschädigt werden kann.
• Bitte achten Sie darauf, dass die grauen Sperren fest in die Öffnungen einrasten, da die Federung sonst ihren Zweck nicht richtig erfüllt.

Die Vorderräder können festgestellt werden oder sind 360 Grad schwenkbar.

• Die Räder werden in Geradeausstellung durch Hinunterdrücken des Feststellringes (30) fixiert.
• Die Räder sind frei drehbar, wenn der Feststellring in der oberen Position ist.

Einstellung der Neigung des Sitzaufsatzes

- Ziehen Sie die Sperre (Plastikgurt) (31) und kippen Sie den Sitzaufsatz in die gewünschte Lage (32).

WARNUNG

- Kontrollieren Sie dass das Sitzteil in einer der 4 möglichen Positionen eingerastet ist indem Sie die Rückenlehne nach hinten drücken bis sie in einer Position einrastet. ACHTUNG! Die unterste Liegepo-ACHTUNG! Die u sition ist nur für das Zusammenklappen des Wagens vorgesehen.

Benutzung des Wagens

25

Das Kind darf beim Verstellen von einstellbaren Bedienungselemen ten nicht mit beweglichen Teilen in berührung kommen.

Zusammenklappen des Sportwagens

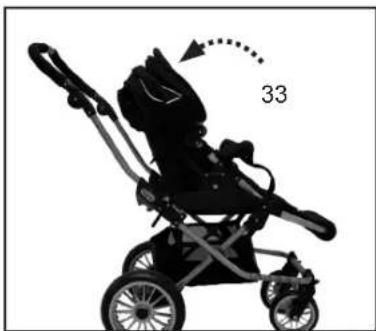

- Betätigen Sie die Feststellbremse. Klappen Sie das Verdeck (33) zurück zur Rückenlehne.

WARNUNG

- Es darf sich kein Kind im Wagen befinden wenn er zusammengeklappt oder aufgestellt wird.

- Vermeiden Sie das Kinder in der Nähe sind wenn der Wagen zusammengeklappt wird.

- Klappen Sie die Rückenlehne in die unterste Position indem Sie die Sperre (Bild 24) ziehen und die Rückenlehne in die unterste Position bringen (34).

WICHTIG

- Die Rückenlehne muss immer in die unterste Position geklappt werden bevor der Wagen zusammengeklappt wird. ACHTUNG! Die unterste Liegeposition ist nur für das Zusammenklappen des Wagens vorgesehen.

Das Kind darf beim Verstellen von einstellbaren Bedienungselementen nicht mit beweglichen Teilen in berührung kommen.

Zusammenklappen des Wagens

- Prüfen Sie zuerst dass die Rückenlehne in der untersten Position ist (Bild 26) und das der Wagen gebremst ist (Bild 17).

- Lassen Sie die Vorderräder frei drehen, indem Sie den Feststellring nach oben drücken.

- Legen Sie das Gestell zusammen, indem Sie die beiden Hauptfixierungen (35), jeweils eine an jeder Seite, nach oben ziehen.

- Heben Sie die Nebenfixierung (36) an und falten Sie den Schieber nach vorne.

WICHTIG

- Kontrollieren Sie dass der Sitzbezug nicht zwischen Schieber und Sitzaufsatz eingeklemmt ist.

- Um das Gestell noch kompakter zu machen, entfernen Sie die Hinterräder indem Sie auf die Knöpfe auf den Radnaben drücken und die Räder von den Achsen ziehen.

- Wischen Sie die Achsenden ab, bevor Sie die Räder wieder anbringen.

- Drücken Sie den Schieber nach unten und lassen Sie den Wagen langsam zusammenklappen.

Benutzung des Regenschutzes

- Der Regenschutz wird montiert indem Sie die kleine Öffnung über den Schieber ziehen. Ziehen Sie dann den Regenschutz über das Verdeck und den Sitzaufsatz. Schließen Sie die Öffnung am Schieber mit dem Klettband. Beachten Sie dass der Regenschutz zur Verdecköffnung hin offen ist.

- Benutzen Sie den beim Wagen mitgelieferten Regenschutz.

- Benutzen Sie den Regenschutz immer bei Regen oder Schneefall. Wenn der Wagen schon nass ist bevor der Regenschutz montiert wird, versuchen Sie ihn vorher zu trocknen.

- Trocknen Sie den Regenschutz bevor sie ihn wieder in die Hülle packen.

WARNUNG

- Ziehen Sie niemals einen Wagen mit schwenkbaren Vorderrädern hinter sich her, wenn die Räder nicht arretiert sind. Der Wagen kann sich aufschaukeln, was zu einem Sicherheitsrisiko führen kann wenn Sie nicht vorsichtig und aufmerksam sind.

Zusammenbau und Verwendung der City Wanne (Zubehör für Ozone City)

Dieser Abschnitt bezieht sich auf: City Carrycot

30

31

32

Zusammenbau der Liegewanne

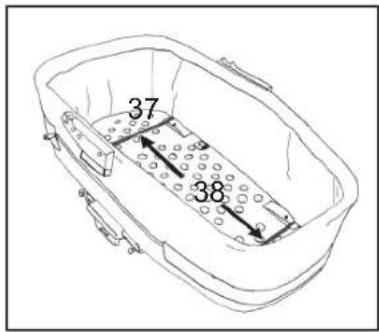

- Entfernen Sie die Plastikhüllen von Matratze und Liegeteil. Schieben Sie die beiden Stützträger aus Metall (37) in die Kerben (2 St.) am Boden der Liegewanne. Die Bodenplatte ist aus Holz.

WARNUNG

• Erstickungsgefahr. Plastikhüllen außerhalb der Reichweite von Kindern aufbewahren.
• Vergewissern Sie sich, dass die beiden Stützträger aus Metall sicher in die Kerben eingerastet sind. Sie sitzen eng, um Stabilität und Sicherheit zu garantieren.

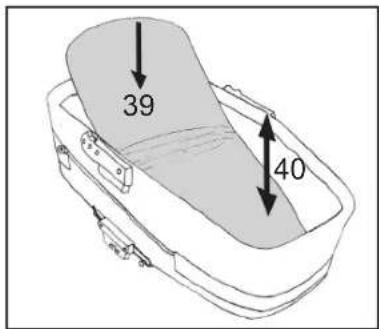

• Legen Sie die Matratze in das Liegeteil (39).

WARNUNG

• Der Abstand zwischen der Liegefläche (Oberkante Matratze inkl. anderes Bettenzubehör) und dem oberen Rand des Liegeteils (40) muss mindestens 150 mm betragen, wenn Matratze und Bettenzubehör in der Wanne liegen.
• Die Exclusivmatratze besteht aus einer Kombination aus Fiberfill/Vlies und Polyuretan. Legen Sie die Matratze immer mit der härteren Polyuretanseite den den Boden der Wanne.

WARNUNG

• Nur Matratzen bis zu einer Dicke von 45 mm einlegen
• Befestigen Sie das Dach am Liegewagenaufsatz, indem Sie die Kunststoffstifte des Daches in die Kunststoffhalter des Liegewagenaufsatzes drücken. Vergewissern Sie sich, dass sie ordnungsgemäß einrasten.

- Befestigen Sie die Druckknöpfe am Dachbezug zu beiden Seiten am Kunststoffhalter (42). Befestigen Sie die den Klettverschluss des Verdecks am Kopfende (41) der Wanne.

- Befestigen Sie die Druckknöpfe des Windschutzes am Verdeck (43) und an den Verdeckhaltern an jeder Seite (44).

WICHTIG

- Das Dach darf nicht zurückgeklappt werden, wenn der Windschutz am Dach befestigt ist (43).

Zusammenbau und Verwendung von

Dieser Abschnitt bezieht sich auf: City Wanne

City Wanne (Zubehör für Ozone City)

35

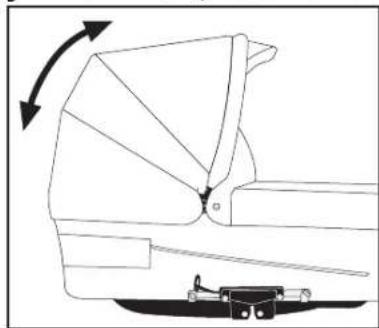

Einstellung des Verdecks

• Bringen Sie das Dach in die gewünschte Position, indem Sie den Vorderbügel des Verdecks sanft nach vorne ziehen oder zurück schieben.
• Klappen Sie niemals das Verdeck nach hinten, wenn der Windschutz am Verdeck festgeknöpft ist.

WICHTIG

• Tragen Sie die Wanne nie am Verdeck.
• Tragen Sie den Wagen nicht an der Wanne, wenn sie am Gestell befestigt ist.
• Legen Sie keine Gegenstände auf das Verdeck.

Befestigen der Wanne

- Betätigen Sie die Feststellbremse. Nehmen Sie den Aufsatz an den Handgriffen und drücken Sie die Easy Fix Halter in die Aufnahmen (45) auf beiden Seiten bis sie mit einem „Klick“ einrasten.

WARNUNG

- Prüfen Sie immer vor Benutzung des Wagens, dass der Aufsatz korrekt auf beiden Seiten des Gestells befestigt ist.

Abnehmen der Wanne

- Betätigen Sie zuerst die Feststellbremse. Nehmen Sie den Aufsatz an den Handgriffen und drücken Sie diese (46) auf beiden Seiten gleichzeitig bis zum Anschlag und heben den Aufsatz nach oben ab.

Benutzung des Regenschutzes

• Der Regenschutz wird montiert indem Sie ihn über das Verdeck und über Liege- oder Sitzaufsatz ziehen. Beachten Sie dass der Regenschutz zur Verdecköffnung hin offen ist.
• Benutzen Sie den beim Wagen mitgelieferten Regenschutz.
• Benutzen Sie den Regenschutz immer bei Regen oder Schneefall. Wenn der Wagen schon nass ist bevor der Regenschutz montiert wird, versuchen Sie ihn vorher zu trocknen.
• Trocknen Sie den Regenschutz bevor sie ihn wieder in die Hülle packen.
• Entfernen Sie den Regenschutz nach Benutzung um die Bildung von Kondenswasser zwischen Wagen und Regenschutz zu verhindern. Dies könnte sonst zu Schimmelbildung führen.

Pflege und Wartung

Dieser Abschnitt bezieht sich auf alle Produkte.

Allgemeine Hinweise zu Pflege und Wartung

• Setzen Sie Ihren Wagen nie über längere Zeit dem prallen Sonnenlicht aus.
• Verwenden Sie bei Schneefall oder Regen immer den Regenschutz.
• Bewahren Sie Ihren Wagen nie an kalten und/oder feuchten Orten auf. Um Schimmelbildung am Stoff zu vermeiden muss der Wagen nach Verwendung immer vollständig getrocknet werden, am besten bei Raumtemperatur.
• Wenn das Gestell nass wird, trocknen Sie es vor der Aufbewahrung sorgfältig ab. Vergewissern Sie sich, dass der Wagen ganz trocken ist, bevor Sie ihn verwahren.
• Wird der Wagen am Meer oder auf salzgestreuten Straßen verwendet, spülen Sie das Gestell ab und trocknen Sie es bevor Sie es abstellen.
• Seien Sie bei Transport und Aufbewahrung des Wagens vorsichtig, da die Oberfläche empfindlich ist. Kratzer, die nach dem Kauf auftreten, stellen keinen Reklamationsgrund dar.

Routineüberprüfungen

• Reinigen Sie das Gestell regelmäßig, trocknen Sie es und schmieren Sie alle Verbindungen des Gestells. Die Felgen und Speichen der Räder müssen in regelmäßigen Abständen mit warmem Wasser gesäubert und danach mit einem trockenen Tuch getrocknet werden.
• Wenn der Wagen im Winter verwendet wird, sollte die Reinigung mindestens einmal wöchentlich erfolgen, da unzureichende Reinigung zu Rostangriffen führen kann. Wenn äußerliche Rostangriffe entstehen, was möglich ist, müssen Sie diese mit Chromputzmittel entfernen.
• Wir empfehlen die Schmierung der Radachsen und der Aufhängung alle drei Monate (reinigen Sie die Achsen vor der Schmierung mit einem Tuch). Die Achsen können mit Rohvaseline oder Automobilöl geschmiert werden.

Kontrollieren Sie regelmäßig:

• Überprüfen Sie, dass alle Gestellfixierungen korrekt funktionieren.
• Überprüfen Sie, dass alle Nieten, Muttern und Schrauben festgezogen und nicht gebrochen sind.
• Überprüfen Sie, dass die Plastikteile nicht gesprungen oder kaputt sind.
• Überprüfen Sie den guten Zustand der Radlager
• Überprüfen Sie, dass beide Klettverschlüsse um den Plastikgurt an der Rückenverstellung fest sitzen.
• Überprüfen Sie, ob alle Gummibänder noch elastisch sind.
• Überprüfen Sie, ob der Sicherheitsbügel intakt ist und sich frei bewegen kann.
• Überprüfen Sie, dass die Bremsen funktionieren und die Bremskränze fest sitzen.
• Überprüfen Sie, dass die Griffe und der Boden der Wanne/City Carrycot/Tragetasche keine Beschädigungen und Abnutzungsserscheinungen aufweisen.

ACHTUNG

• Nehmen Sie immer erst Kontakt mit Ihrem Emmaljunga Händler auf, bei dem Sie das Produkt gekauft haben. Das gilt für Serviceangelegenheiten mit Original Emmaljunga Ersatzteilen und in anderen technischen Fragen, die fachmännische Beurteilung erfordern.
• Das Produkt, das Sie gewählt haben, richtet sich nach der geltenden Schuldrechtsreform. Sollten Sie Grund zur Beanstandung haben, stehen Ihnen die gesetzlichen Ansprüche zu. Sie haben das Recht, diese Information zu erhalten, wenn Sie Ihren Kinderwagen bei Ihrem Emmaljungahändler kaufen.

WARNUNG

- Bitte stellen Sie Ihren Wagen nicht für längere Zeit auf hellen Bodenbelägen, insbesondere PVC oder Linoleum ab, da sich bedingt durch die Gummireifen der Belag an dieser Stelle schwarz färben könnte. Benutzen Sie Radschutzhüllen wenn Sie den Wagen auf empfindlichen Bodenbelägen abstellen.

• Die Feststellbremse umfasst bewegliche Teile, die für eine korrekte Funktion regelmäßige Pflege benötigen.
• Zur korrekten Funktion darauf achten, dass die Feststellbremse immer gut geschmiert ist. Sand, Schnee, Eis oder Schmutz sofort von den beweglichen Teilen der Feststellbremse entfernen.
• Schmiermittel auf Silikon- oder Ölbasis verwenden und Bremspedal, Radachsen und Bremsstifte auf beiden Seiten des Wagens mindestens ein Mal monatlich schmieren. Auch die Verriegelungen am Rad im gleichen Abstand schmieren.
• Wenn Sie Ihren Emmaljunga-Wagen zum Beispiel am Strand oder unter anderen schmutzigen oder nassen Bedingungen verwenden, benötigen die Bremsen bei Bedarf zusätzliche Pflege über die oben genannte hinaus.

Waschanleitung

- Verdeck:

Nehmen Sie das Verdeck ab und falten Sie es auf. Spülen Sie das Verdeck von der Innenseite (Innenstoff) mit lauwarmen Wasser ab. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Lassen Sie das völlig aufgespannte Dach trocknen.

• Sitzbezug & 5 Punkt Gurtsystem:

Nehmen Sie den Sitzbezug vom Gestell. Entfernen Sie das Sitzbrett, bewahren Sie sie an einem trockenen Ort. Sitzbezug: Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel. Gründlich spülen. Sitzbezug trocknen lassen. Wenn der Sitzbezug entfernt ist, können Sie das 5 Punkt Gurtsystem erreichen. Wischen Sie die Nylongurte und Plastikteile nur mit einem feuchten Tuch ab. Keine Handwäsche. Achten Sie darauf, dass die Gurte trocken sind, bevor Sie sie wieder zusammensetzen.

- Frontbügelpolsterung und Abdeckung:

Nehmen Sie die Frontbügelpolsterung/Abdeckung ab. Handwäsche in lauwarmem Wasser. Verwenden Sie eine milde Flüssigseife als Waschmittel für die Oberfläche des Außenstoffs. Behandeln Sie das nicht gewebte Innenmaterial mit Vorsicht. Tropfnass aufhängen.

Matratze :

• Die Exclusivmatratze besteht aus einer Kombination aus Fiberfill/Vlies und Polyuretan.

Wir empfehlen Handwäsche. Die Matratze kann zusammen mit dem Überzug bei 40 Grad in der Waschmaschine gewaschen werden, aber dann muss die Füllung nach der Wäsche wieder in Form gebracht werden. Tropfnass aufhängen. Beachten Sie, dass die Matratze keine Bleichmittel enthält und sich gelblich verfärbt.

Liegewanne (City Carrycot)

- Wischen Sie den Außen- und den Innenbezug mit einem feuchten Lappen ab. Keine Handwäsche. Verwenden Sie ein mildes Waschmittel. Aufgespannt trocknen. Achten Sie darauf, dass die Holzplatte nicht nass wird.

Allgemeine Informationen

• Bügeln: Wenn ein Bezug gebügelt werden muss, verwenden Sie stets ein Tuch aus 100% Baumwolle zwischen Bezug und Bügeleisen, um die Bezugoberfläche zu schonen. Bügeln Sie den Außenbezug (100% Polyester) und den Innenbezug nur bei schwacher Hitze.
• Achten Sie darauf, dass alle Teile des Wagens vor dem Zusammenbau wieder vollständig trocken sind. Überprüfen Sie die Besätze und Nähte des Sitzbezugs unter der Rücklehnenlasche.
• Sie können den Außenstoff nach dem Waschen imprägnieren. Immer vor dem Zusammenbau anwenden.

WARNUNG

- Nach dem Imprägnieren dürfen Sie mindestens 24 Stunden lang keine Kinder im Wagen transportieren.

Wiederzusammenbau nach Reinigung:

WARNUNG

- Achten Sie darauf, dass alle Teile nach den Anweisungen dieser Gebrauchsanweisung korrekt wieder zusammengebaut werden. Vergewissern Sie sich, dass Sitzteil und Fußablage vor Zusammenbau und Verwendung in der richtigen Position sind.

WICHTIG

Reinigungsanweisung für Leatherette Stoffe:

- Wagen in Leatherette Kunstleder dürfen nicht gemäß oben genannter Waschanleitung gereinigt werden. Sie dürfen lediglich mit einem Tropfen ungefärbtem Handspülmittel gereinigt und mit einem feuchten Lappen abgewischt werden. Bei Zimmertemperatur trocknen lassen.

Emmaljunga

Service-Unterlagen

Ihr Kinderwagen benötigt regelmässige Pflege und Wartung. Wir empfehlen, dass Sie in regelmässigen Abständen einen Service am Produkt vornehmen lassen und die empfohlenen Service-Intervalle einhalten, da diese eine Voraussetzung für dauerhafte Qualität und Sicherheit sind und dadurch Abnutzungserscheinungen eingeschränkt werden können.

Kontaktieren Sie einen autorisierten Emmaljunga Fachhändler um den Service durchzuführen. Nach jedem Service erhalten Sie ein Protokoll darüber, was kontrolliert und ggf. repariert wurde samt einen Kommentar darüber, wann der Service durchgeführt wurde.

Bevor der Wagen von der Fabrik ausgeliefert wurde, wurde er kontrolliert und getestet. Ein weiterer Funktions-Check wurde vor der Auslieferung des Produktes an Sie durchgeführt um sicherzustellen, dass alle Sicherheits- und Qualitätsanforderungen erfüllt sind.

Zusätzlich zum regelmässigen Service durch Ihren Fachhändler ist es wichtig, dass Sie Ihr Produkt regelmässig prüfen und warten, siehe Pflege- und Wartungshinweise.

Gestell Nummer

Auslieferung Kontrolle

0

Datum, Stempel, kunden name, Unterschrift

6 Monats-Kontrolle

6

Datum, Stempel, kunden name, Unterschrift

12 Monats-Kontrolle

12

Datum, Stempel, kunden name, Unterschrift

24 Monats-Kontrolle

24

Datum, Stempel, kunden name, Unterschrift

36 Monats-Kontrolle

36

Datum, Stempel, kunden name, Unterschrift

Emmaljunga

Auslieferungskontrolle

1. Prüfen Sie, ob die richtige Artikel geliefert wurde

□ 1 Sitzeinheit (mit befestigtem 5-Punkt Gurt)
□ 1 Set Schulterpolster für Gurt
□ 1 Zusammengelegtes Gestell mit Warenkorb
□ 2 Räder 300 mm
□ 2 Vorderräder schwenkbar
□ 1 Regenschutz
□ 1 Gebrauchsanweisung
□ 1 Verdeck/Dach
□ 1 Sitzbezug
□ 1 Frontbügelabdeckung

2. Prüfen Sie die Gestellfunktionen

Klappen Sie das Gestell auseinander

□ Prüfen Sie, dass das Gestell auf beiden Seiten einrastet
□ Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.
□ Kontrollieren, dass der Sitz-/Liegeaufsatz am Gestell sicher eingerastet und an beiden Seiten verriegelt ist.
□ Die Gurtfunktion am Sitzaufsatz durch Verriegeln und Entriegeln des Gurts prüfen.
☐ Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.
□ Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.
□ Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.
☐ Überprüfen Sie, dass die Fußstütze in 2 Positionen verstellbar ist.

3. Räder und Bremse

□ Schmieren Sie die Achsenden.
□ Montieren Sie die Räder und stellen Sie sicher, dass Sie einrasten.
□ Kontrollieren, dass die Feststellbremse beim Einrasten beide Hinterräder blockiert.

4. Gestell Überprüfung

□ Prüfen Sie ob alle Nieten, Schrauben und Muttern befestigt sind.
□ Prüfen Sie ob alle Reißverschlüsse und Druckknopfe richtig befestigt sind. Stellen Sie sicher das keine anderen sichtbaren Fehler am Gestell,
□ Sitzbezug oder Rädern feststellbar sind.

Emmaljunga

Service Protokoll

Service 6 mon 12 mon 24 mon 36 mon Funktion des Untergestells/Sitzaufsatzes/Korbs

Verriegelungsfunktion des Gestells an beiden Seiten kontrollieren.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Kontrollieren, dass die Klickverschlüsse des Sitz-/Liegeaufsatzes sicher einrasten und an beiden Seiten verriegelt sind.

Kontrollieren, dass die Sicherheitsverriegelungen/Sicherheitstasten beim Zusammenklappen des Kinderwagens korrekt funktionieren und auch, dass die Sicherheitsverriegelungen/Sicherheitstasten zur Vermeidung von versehentlichem Zusammenklappen aktiviert sind.

Die Einstellfunktion für den Schieber durch Einstellen des Schiebers nach oben und unten prüfen. Der Schieber muss in jeder Stellung sicher einrasten.

Kontrollieren Sie die verstellbare Wannen/Sitzteil-Neigung in den 3 unterschiedlichen Positionen auf beiden Seiten des Gestells.

Kontrollieren, dass die Rückenlehne eingestellt und sicher in jeder der vier Positionen verriegelt werden kann.

Kontrollieren, dass die Fußstütze eingestellt und sicher in jeder der beiden Positionen verriegelt werden kann.

Räder und Bremse

Prüfen Sie die Abnehmbarkeit der Räder und das Arretieren auf der Achse

Prüfen Sie, dass die Bremse beide Hinterräder blockiert

Optischer Überblick

Prüfen Sie den Sitz und die Festigkeit aller Nieten und Schrauben/Muttern

Prüfen Sie alle Druckknöpfe und Reißverschlüße und das korrekte Öffnen/Schließen

Prüfen Sie evtl. optische Abweichungen vom Gestell, vom Stoff, vom Korb und den Rädern

Schmieren

Säubern und schmieren Sie die Räder, die Achsen, die Gestellverriegelung, die Fußstütze und den Sicherheitshaken

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

Andere Hinweise ( weitere Veränderungen oder getauschte Teile)

Deutsch

Table of contents

Gebrauchsanweisung für Ozone City © 2011 Emmaljunga Barnvagnsfabrik AB Alle Rechte vorbehalten
