Type produkt	Kombinert gjærsag
Merke	Cocraft
Modell	HM 210
Strømforsyning	230 V AC, 50 Hz
Nominell effekt	1200 W (S1 drift)
Tomgangshastighet	5000 o/min
Sagblad diameter	210 mm
Sagblad senterhull	30 mm
Sagbladtykkelse	2,6 mm
Antall tenner	24
Helningsområde	0° til 45° venstre
Gjæringsområde	-45°, 0°, +45° (med positive stopp ved 0°, 15°, 22,5°, 30°, 45°)
Maks. skjærekapasitet ved 90°	60 x 120 mm
Maks. skjærekapasitet ved 45° (helling)	60 x 85 mm
Maks. skjærekapasitet ved 2x45° (dobbelt gjæring)	35 x 85 mm
Bordmål	390 x 135 mm
Lydtrykknivå (LpA)	89,2 dB(A), K=3 dB
Lydeffektnivå (LwA)	102,2 dB(A), K=3 dB
Støvavsug	Støvpose inkludert; kompatibel med eksternt avsug
Medfølgende tilbehør	Sagbladnøkkel, støvpose, forlengelsesvinger (2), bakstøtte, håndtak til gjæringsbord, klemme
Sikkerhetsfunksjoner	Faste og bevegelige sagbladvakter, spindellås, sikkerhetsbryter med utløserhendel
Vedlikehold	Kontroller kullbørster hver 50. time først, deretter hver 10. time; bytt hvis <6 mm
Reparerbarhet	Bruk originale reservedeler; reparasjoner kun av kvalifisert tekniker
Anbefalt sikring	10 A treg, jordet stikkontakt
Nettovekt	Ca. 12 kg (estimert)

Ofte stilte spørsmål - HM 210 Cocraft

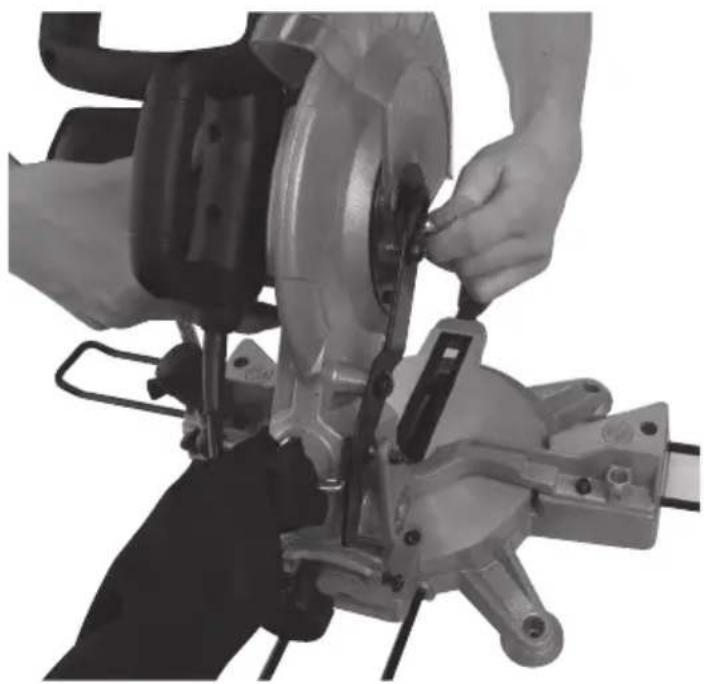

Hvordan skifter jeg sagbladet på Cocraft HM 210?

Koble sagen fra stikkontakten. Trykk på utløserhendelen og sving den bevegelige sagbladvakten opp. Trykk på spindellåsen for å låse bladet, bruk deretter den medfølgende nøkkelen til å løsne akselbolten (drei med klokken). Fjern bolten og den ytre kragen, deretter bladet. Monter det nye bladet med rotasjonspilen som vist på vakten, følg trinnene i motsatt rekkefølge. Kontroller alltid at bladet roterer fritt og at vaktene er riktig montert før bruk.

Hva er maksimal skjærekapasitet til HM 210?

Ved 90° (rett kutt) er maks arbeidsstykke 60 x 120 mm. Ved 45° helling, 60 x 85 mm. For dobbelt gjæring (2x45°), 35 x 85 mm. Fest alltid arbeidsstykkene godt.

Kan jeg bruke sagen til å kutte metall?

Nei. Bruksanvisningen advarer uttrykkelig: 'Kutt aldri jernholdige metaller, murstein eller mørtel.' Sagen er kun designet for tre og trebaserte materialer. Bruk på metall kan forårsake bladskade og sikkerhetsfarer.

Hvordan justerer jeg helningsvinkelen på HM 210?

Løsne helningslåsknotten (16) på venstre side. Vipp skjærehodet til ønsket vinkel (0-45° venstre) som vist på helningsskalaen. Stram låseknotten for å feste. For finjustering av 0° og 45° stopp, bruk stoppskruene (23) for 0° og (16) for 45°, juster med en sekskantnøkkel og kontroller med en vinkel.

Hvordan stiller jeg inn gjæringsvinkelen på sagen?

Løsne låseknotten (8) for gjæringsbordet omtrent to omdreininger. Drei gjæringsbordet (12) med håndtaket (10) til ønsket vinkel på gjæringsskalaen. Bordet har positive stopp ved 0°, 15°, 22,5°, 30° og 45°. Stram knotten godt før kutting.

Hva bør jeg gjøre hvis motoren stopper under kutting?

Slipp avtrekkeren umiddelbart og koble sagen fra stikkontakten. Fri bladet fra arbeidsstykket. Sjekk for overbelastning (for mange enheter på samme kurs), skjøteledningslengde (maks 15 m, min tverrsnitt 1,5 mm² opp til 7 m, 2 mm² for 7-15 m). Forsikre at sikringen er minst 10 A treg. Prøv å starte på nytt etter å ha sjekket disse.

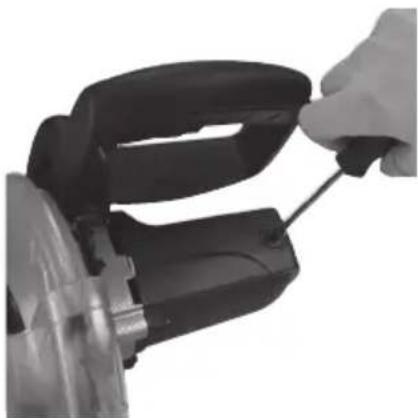

Hvor ofte bør jeg sjekke kullbørstene?

For en ny sag eller etter bytte av børster, sjekk etter 50 timers bruk. Inspiser deretter hver 10. time til behov for utskifting. For å sjekke, koble sagen fra stikkontakten, fjern dekslene på hver side av motoren og mål børstelengden. Bytt begge hvis en børste er mindre enn 6 mm eller hvis fjærer/ledninger er skadet.

Hvilke sikkerhetstiltak er viktige når jeg bruker HM 210?

Bruk alltid vernebriller og hørselvern. Hold hendene unna bladet (bruk en klemme for små stykker). Sørg for at arbeidsstykket er godt støttet mot anlegget og bordet. Aldri strekk deg bak sagen når den går. Vent til bladet stopper før du fjerner avkapp. Koble fra stikkontakten før justeringer eller bladskift. Bruk kun anbefalte blader (210 mm, min. 5000 o/min).

Hvordan kaster jeg Cocraft HM 210 på en ansvarlig måte?

Kast den ikke med husholdningsavfall. I henhold til EU-regler har produktet et symbol med en overkrysset søppelkasse, noe som betyr at det må resirkuleres. Lever den til en lokal innsamling eller returner til kjøpsstedet for miljømessig forsvarlig avhending.

Sagbladvakten beveger seg ikke fritt. Hva bør jeg gjøre?

Først, koble sagen fra stikkontakten. Kontroller at den bevegelige vakten (6) og utløserhendelen (4) ikke er blokkert av sagflis eller rusk. Rengjør med en myk, fuktig klut (ingen løsemidler). Sørg for at vaktfjæren fungerer. Hvis vakten er skadet, ikke bruk sagen og få den reparert av en kvalifisert tekniker med originale deler.

BRUKSANVISNING HM 210 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Kapp- og gjæresag 1200 W

Art.nr. 18-3204

40-7895

Modell

92109-UK

92109

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetstiltak

• Hold arbeidsplassen ren! Uorden på gulv, arbeidsbord etc. kan forårsake ulykker.
• Bruk ikke maskinen i risikofylte miljøer. Elektriske maskiner skal ikke brukes i fuktige eller våte innemiljøer eller utendørs når det regner. Sørg for godt arbeidslys. Arbeidsoperasjoner som fører til mye støv krever god ventilasjon. Bruk aldri elektriske maskiner/verktøy der de kan forårsake brann eller eksplosjon.
• Unngå elektrisk støt. Unngå berøring av jordede gjenstander som vannledninger, varmeelementer, komfyrer etc. samtidig som du bruker elektriske maskiner/-verktøy. Kontakt med disse kan gi elektrisk støt.
• Hold barn og tilskuere på avstand. Alle barn og andre tilskuere bør holdes på sikker avstand fra elektriske maskiner/verktøy og strømkabler på arbeidsområdet.
• Oppbevar maskinene utilgjengelig for barn. Oppbevar elektriske maskiner/verktøy innlåste og utenfor barns rekkevidde.
• Maskinen skal ikke presses. Den gjør jobben bedre og sikrere med riktig matningshastighet.
• Bruk riktig verktøy. Press ikke et verktøy eller et tilbehør til å gjøre en jobb den ikke er beregnet til.
• Bruk fornuftige klær. Bruk ikke løstsittende klær, vanter, kjeder, ringer, armbånd eller annet som kan feste seg i roterende deler. Sklisikre sko anbefales. Bruk hårnett eller tilsvarende, hvis du har langt hår.
• Bruk alltid vernebriller, vanlige briller holder ikke. Bruk også støvmaske eller vernemaske ved støvende arbeid.
• Bruk avsug. Bruk avsugningsutstyr for å fjerne eller å samle støv og spon, hvis maskinen er beregnet for det. Pass på at utstyret brukes riktig og tømmes etter behov.
• Påse at ikke strømledningen skades. Bær aldri maskinen i strømledningen. Trekk i selve støpselet og ikke i ledningen når maskinen/verktøyet skal kobles fra strømnettet. Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.
• Fest emnet ordentlig. Bruk tvinger eller skrustikke der det går, slik at begge hendene er frie til å håndtere verktøyet. Det er sikrere enn å holde fast emnet med den ene hånden.
• Strekk deg ikke for langt. Pass på at du hele tiden står stodig og har god balanse i kroppen.
• Vedlikehold verktøyet. Påse at de er rene og eggene skarpe for optimal effekt og godt resultat. Følg manualens anbefalinger for smøring og bytte av tilbehør. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes av en kvalifisert elektriker. Sjekk alle skjøteledninger regelmessig så de ikke er skadet. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.

• Slå av strømmen! Dra ut støpslet og trykk inn nødstopp før service, og ved bytte av tilbehør som høvelstål, bor, skjær, slipebånd eller blad.

• Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før den skrus på strømmen.

• Unngå uønsket oppstart. Bær ikke verktøyet med en finger på strømbryteren hvis ledningen er koblet til et strømuttak. Påse at strømbryteren står på OFF når støpslet plugges til strømnettet.
• Dersom man benytter skjøteledninger utendørs, skal disse være beregnet for utendørs bruk. Bruk skjøteledninger med tilstrekkelig stor dimensjon og sørg for at hele ledningen er kveilet ut.
• Bruk sunn fornuft, og vær forsiktig. Tenk før arbeidsoperasjon utføres, slik at den utføres på en sikker måte. Bruk av maskinen/verktøyet må ikke forekomme når man er sliten, trett, påvirket av medisiner etc.
• Kontroller verktøyet før det startes: at alt sikkerhetsutstyr og øvrige deler er uskadd og fyller sin funksjon, at bevegelige deler kan rotere fritt og er riktig justert, at ingen bevegelige deler kan hekte seg fast, at ingen defekt har oppstått og andre omstendigheter som kan påvirke arbeidets utførelse. Beskyttelser og sikringer eller annet som er skadet skal repareres/skiftes ut av kyndig fagperson. Strømledninger og strømbrytere som er skadet skal alltid skiftes ut av kyndig fagperson. Bruk aldri verktøyet hvis du ikke kan stoppe eller starte det på en betryggende måte.
• Bruk anbefalt tilbehør. Bruk av tilbehør som ikke er anbefalt av produsent kan forårsake ulykker eller risiko for personskade.
• Verktøyet følger gjeldende sikkerhetskrav. Reparasjoner av verktøyet skal alltid utføres av fagmann, og med originale reservedeler. Ellers kan verktøyet forårsake ulykker eller risiko for personskade.
• Elverktøy bør kobles til strømnettet via en jordfeilbryter.
• Produktet må ikke endres eller brukes til arbeidsoppgaver det ikke er beregnet for! Kontroller regelmessig at alle skruer og muttere er ordentlig skrudd til.

Produktmerking med sikkerhetssymboler på maskinen

Les bruksanvisningen! Les denne bruksanvisningen nøye, og tenk igjennom informasjonen som gis. Bruk manualen for å bli kjent med maskinen, dens bruksområder og sikkerhetsregler.

Advarsel! Risiko for hørselsskade, bruk alltid hørselsvern når du arbeider med maskinen.

Advarsel! Bruk vernebriller eller visir for å beskytte øynene mot støv, fliser etc.

Advarsel! Fare for klemskader, bruk vernesko.

Advarsel! Hold barn på god avstand fra arbeidsområdet og oppbevar maskinen utenfor barns rekkevidde når den ikke er i bruk!

Advarsel! Les brukerveiledningen og trekk ut støpselet før service, rengjøring etc.

Spesielle sikkerhetsforskrifter for kapp- og gjæresag

• Advarsel! Dra ut stikkontakten før ev. service eller skifte av sagblad.
• Kontroller at alle delene fungerer tilfredsstillende og at sikkerhetsanordningene beskytter slik som de skal, før du starter sagen.
• Advarsel! Bruk kun sagblad beregnet for kapping. Påse at hardmetallbladene har negativ tanning. Bruk ikke sagblad med dype mellomrom mellom tennene fordi de kan bøyes og komme i kontakt med sagbladbeskyttelsen. Et skadet sagblad skal skiftes ut umiddelbart!
• Bruk ikke sagen før den er helt og riktig montert i henhold til denne bruksanvisningen. Kontroller motorens og sagbladets rotasjonsretning (se rotasjonspil på sagbladbeskyttelsen). Kontroller at ikke sagbladet kommer bort i rotasjonsbordet i noen innstilling. Dra ut stikkontakten og hell sagbladet manuelt i 45° og 90°. Juster saghodet dersom det trengs.
• Hvis du ikke forstår hvordan sagen skal håndteres, bør du be noen som kan det om råd.

- Ikke sag på frihånd. Fest emnet sikkert mot anholdet på en passende måte før du begynner å sage! Hvis emnet, som du sager i, krever at du har den ene hånden så nær sagbladet som ca. 10 cm, skal du alltid låse emnet i posisjon med en tvinge etc. før saging.

- Advarsel! Hold hendene borte fra sagbladet. Sag aldri i små emner. Bruk påskyver!

- Kontroller at sagbladet er riktig sentrert og skarp og at den løper fritt og uten vibrasjoner.

- La motoren komme opp i turtall før du starter sagingen.

- Hold motorens ventilasjonsåpninger fri for skrap og spon.

- Påse at alle tvingeskruer er godt dratt til før du starter sagingen selv om bordet er festet i fast vinkelposisjon.

- Pass på at sagbladet og flensene er rene og at spindelmutteren er dratt til. Bruk kun de sagbladflenser som hører til akkurat denne sagen.

- Bruk kun klinger med 210 mm diameter og riktig hastighetsklassifisering (min. 5000 o/min).

- Sørg for å ha tilstrekkelig med støtte ved saging av lange emner.

- Bruk ikke sagen hvis noen av komponentene mangler, er skadet eller ikke fungerer som de skal. Trekk ut sagens støpsel hvis den begynner å låte merkelig eller vibrere. La en fagperson skifte ut komponentene som mangler eller ikke fungerer før du bruker sagen igjen.

- Strekk deg aldri rundt eller bak sagbladet når den roterer. Stå støtt slik at du ikke mister balansen.

- Kontroller at sagbladet kan rotere fritt (ekstra viktig etter transport og/eller skifte av sagblad) før du setter i stikkontakten og starter sagen.

- Lås aldri strømbryteren i posisjon ON.

- Viktig! Når du har kappet helt gjennom emnet: Slipp strømbryteren og vent til sagbladet har sluttet å rotere, før du løfter opp saghodet.

- Slipp strømbryteren og vent til sagbladet stopper før du flytter emnet eller forandrer på innstillinger.

- Ikke ta bort deler/trebiter som har satt seg fast før sagbladet har stanset helt.

- Sag aldri i metaller, tegl eller mur.

- Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.

- Rengjør aldri sagens plastdeler med løsemidler. Løsemidlene kan skade plastdelene. Rengjør kun med en myk som er lett fuktet med vann.

- Dra ut stikkontakten og rengjør sagen før du forlater den. Påse at arbeidsplassen er ryddet når du er ferdig med jobben.

- Spar denne bruksanvisningen. Ta en titt på den rett som det er og bruk den når du skal sette andre inn i bruken av maskinen. Påse at alle personer som bruker sagen leser disse instruksjonene.

- Sagen må ikke utsettes for regn. Den må heller ikke brukes i fuktige miljøer.

- Sørg for å ha godt arbeidslys.

- Ikke bruk hansker, løstsittende klær, smykker eller liknende som kan feste seg i roterende deler.

- Brukere av sagen skal minst være 18 år. Brukere som er 16 år skal ha være under tilsyn av instruktør ved bruk av sagen. Hold barn unna sagen når den er koblet til strøm.

- Hold god orden på arbeidsplassen. La ikke kapp og annet skrap ligge framme unodig. Se til at spillbiter løsnes fra sagbladet og fjernes, hvis ikke kan de bli kastet i vei.

• Ikke distraher personer som jobber med sagen.
• Forsøk ikke å stoppe bladet ved å trykke noe mot bladets side når du har stengt strømmen til sagen.
• Bruk aldri sagblad som ikke stemmer overens med spesifikasjoner i denne malen.
• Det er viktig å, alltid, kontrollere at alle deksler og beskyttelser fungerer som de skal.
• Lås aldri fast beskyttelseshetten i åpen stilling. Maskinens beskyttelser må heller ikke fjernes eller forandres på. Bruk aldri en skadet eller gal sikkerhetsanordning. Skift ut umiddelbart!
• Påse at hendene er plassert sikkert, så de ikke går inn i sagbladet hvis du mister balansen. Sag aldri i emner, som er så små at de ikke kan holdes på en trygg måte.
• Bruk et bord, rullestøtte etc. som støtte når du jobber med lange arbeidsemner, så maskinen ikke velter.
• Runde arbeidsemner må spennes fast med en passende anordning, slik at de ikke begynner å rotere.
• Påse at arbeidsstykket er fritt for spiker og andre fremmede elementer.
• Stå alltid ved siden av sagbladet när maskinen er i bruk, så du ikke treffes av den hvis den skulle gå i stykker.
• Trykk alltid arbeidsstykket mot bordet og anholdet ved saging, slik at det ikke kan vri seg eller bevege seg under sagingen.
• Sag aldri flere emner samtidig.
• Forsøk aldri å fjerne spon, fliser eller trebiter som har satt seg fast, mens sagen roterer. Hvis du skal justere maskinen eller fjerne biter som har satt seg fast, så skru alltid av maskinen først og dra stikkontakten ut fra vegguttaket.
• Hvis du skal forandre, justere eller rengjøre maskinen eller måle arbeidsemnet, så skru alltid av maskinen først og dra stikkontakten ut fra vegguttaket.
• Steng motoren og dra ut stikkontakten når du forlater arbeidsplassen din.
• Installasjon av strøm, reparasjoner og vedlikehold skal kun utføres av fagfolk.
• Alle beskyttelser og sikkerhetsanordninger skal settes på plass igjen umiddelbart etter reparasjoner og vedlikehold.
• Det er viktig å følge produsentens sikkerhets-, bruks- og vedlikeholdsanvisninger. Likedan så skal også alle anbefalinger om dimensjoner etc. som angis i Tekniske data følges.
• Dette for å følge gjeldende lover og forskrifter.
• I lukkede rom skal sponavsug kobles til. Rommet må da ha friskluftstilførsel for å unngå vakuum.
• Sagen skal kun kobles til uttak med 230 V, og som er sikret med min. 10 A.
• Skadede sikkerhetsanordninger og deler skal skiftes ut eller repareres av fagfolk på autorisert verksted.
• Denne maskinen oppfyller alle relevante sikkerhetskrav. Maskinen må kun repareres av godkjent fagperson på autorisert verksted og kun med originale deler. Hvis du ikke følger denne regel kan det føre til ulykke og utsette brukeren for fare.

Forpakningen inneholder

• Nøkke til sageklingen
• Sponpose
  • Materialstøtte, 2 stk.

• Kapp- og gjæresag

• Brukerveiledning

• Støtte til baksiden
• Håndtak til gjærebord

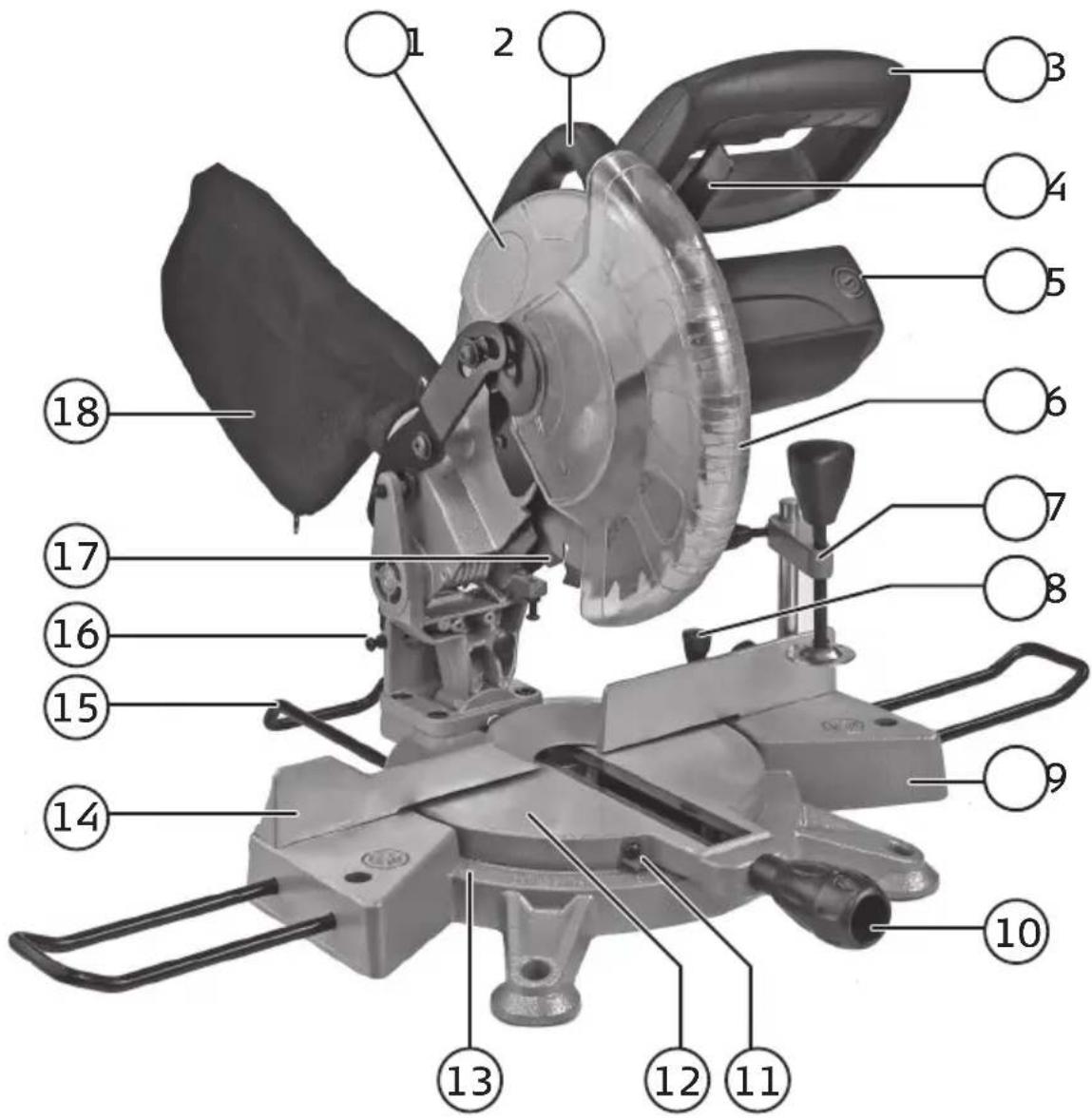

Beskrivelse

1. Fast klingebeskyttelse/deksel
2. Håndtak, bakre
3. Håndtak
4. Frigjøringsspak
5. Lokk til kullbørster
6. Klingebeskyttelse, bevegelig
7. Tvinge
8. Låseratt til gjæringsbord

9. Bunnplate

10. Håndtak til gjærebord

11. Indeksmerke til gjæringsskala
12. Gjæringsbord
13. Gjæringsskala
14. Anhold
15. Bakre støtte
16. Stoppskrue for 45°-vinkling
17. Sagblad
18. Sponpose

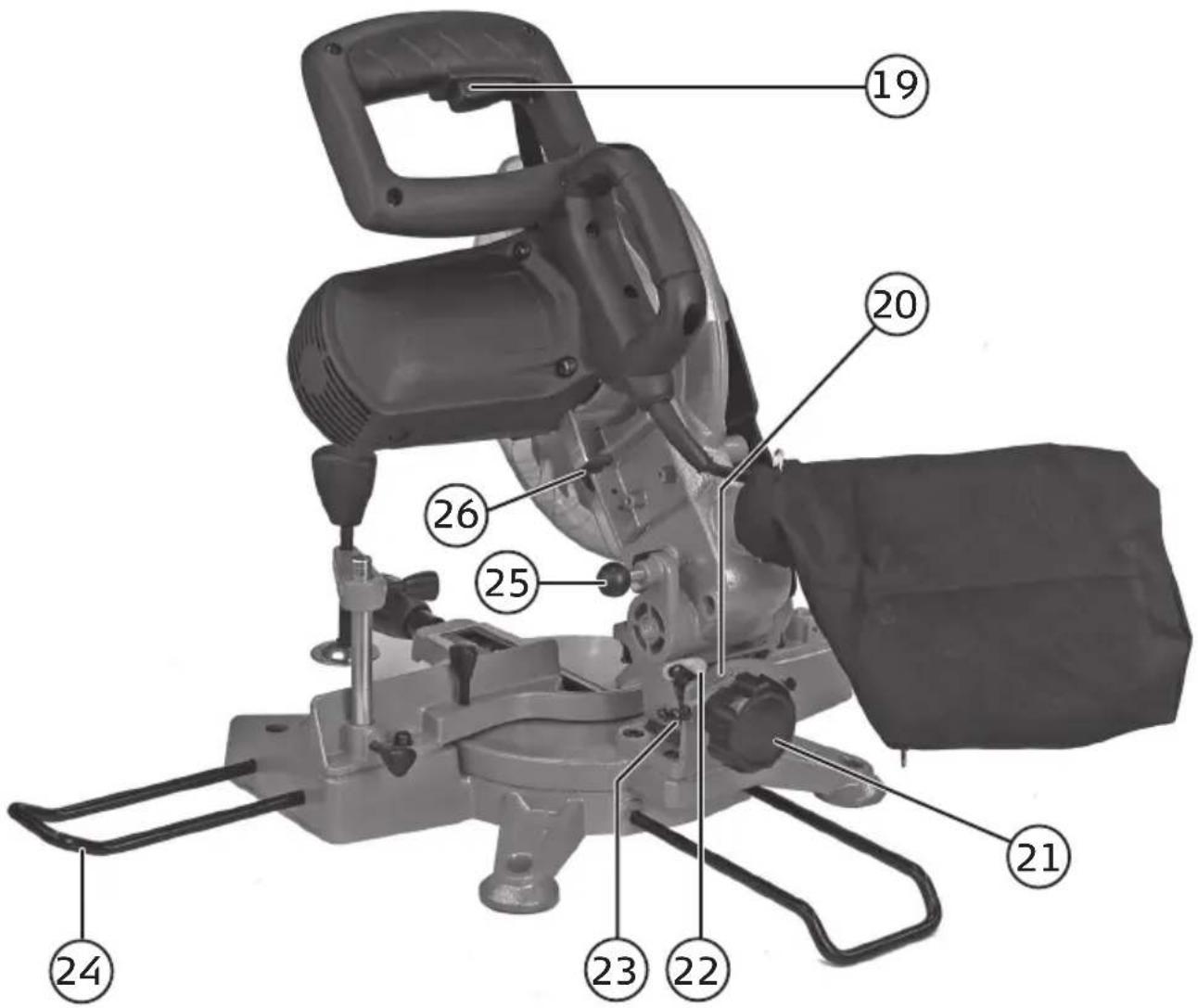

1. Strømbryter
2. Skala for innstilling av helling
3. Låseratt for saghodets vinkling
4. Indeksmerke for vinkling
5. Stoppskrue for 90°-vinkling
6. Materialstøtte
7. Sperre for saghode
8. Spindellås

Montering

1. Monter materialstøtten (24) på sidene av bunnplaten (9) og trekk til med skruene fra undersiden.
2. Monter tvingen (7) i ett av monteringshullene i anholdet og trekk til med en låseskrue.
3. Skru fast den bakerste støtten (15) og vend den bøyde delen nedover.
4. Monter sponposen (18) eller koble til en sponsuger.

Tiltak før maskinen tas i bruk

• Maskinen skal være stabilt montert, for eksempel på arbeidsbenk eller stativ.
• Alle beskyttelser og sikkerhetsanordninger skal være riktig montert før maskinen startes.
• Sagbladet skal kunne løpe fritt i alle innstillingsvarianter.
• Når du arbeider med tre, som er bearbeidet fra tidligere, skal du være oppmerksom og se etter gjenstander, som spiker og skruer i arbeidsstykket.
• Før du starter maskinen, skal du kontrollere at sagbladet er riktig montert, og at alle bevegelige deler løper lett.
• Kontroller at vrideren som fester saghodet og gjæringsbordet er dratt til, før du begynner å sage.
• Før du kobler maskinen til et strømuttak, bør du kontrollere at den er beregnet for samme spenning som strømuttaket har.

Bruk

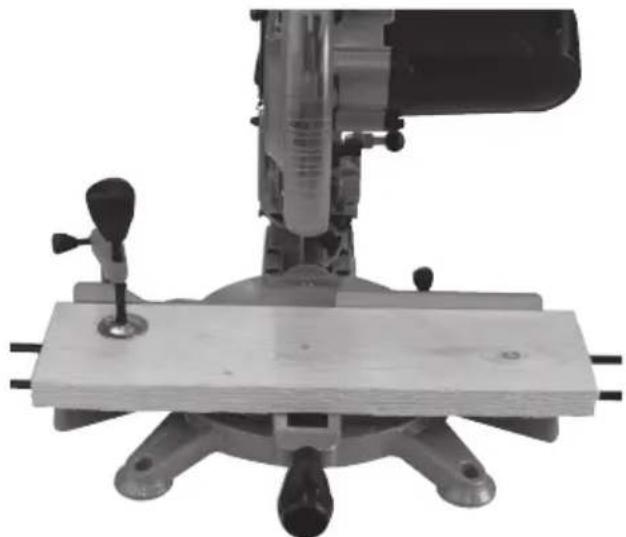

Innstilling av kapp- og gjæresagen

1. Løsne gjæringsbordet.
   Juster gjæringsbordet (12) og skru opp låserattet (8) ca. 2 omdreininger. Drei gjæringsbordet til ønsket posisjon med håndtaket (10).
2. Still inn gjæringsbordet.
   Gjæringsbordet (12) har faste innstillinger for: 0°, 15°, 22,5°, 30° og 45°. Løsne på låserattet (8) og still inn ønsket vinkel mot indeksmerket (11). Lås bordet fast med låserattet (8).
3. Frigjør sagehodet.
   Trykk sagehodet forsiktig ned og trekk ut sperren (25) for å frigjøre sagehodet (hvis det er låst i nedre posisjon).
4. La sagehodet gå tilbake til øvre posisjon.
   Hold i håndtaket og la sagehodet fjære opp til den øverste posisjonen. Kontroller at frigjøringsspaken (4) låser den bevegelige klingebeskyttelsen (6).
5. Still inn sagehodets vinkel.
   Åpne låseskruen (21) og still inn ønsket vinkel. Sagehodet kan vinkles i inntil 45° til venstre.

1. Kontroller at indeksmerket står på 0 på graderingen.
2. Trekk ut sperren og slipp opp saghodet til øverste posisjon.
3. Plasser arbeidsstykket, som skal kappes, mot anslaget på gjæringsbordet.
4. Trykk inn strømbryteren, for å starte motoren, trykk inn frigjøringsspaken og før håndtaket forsiktig og jevnt ned. La sagklingen kappe arbeidsstykket.
5. Når du er ferdig med kappingen: Slipp strømbryteren og når motoren har stoppet kan sagehodet føres opp til sin øverste posisjon.

Advarsel! Maskinens balansefjær trykker sagehodet auto-matisk opp etter kappingen. Slipp derfor ikke håndtaket når kappingen er ferdig. Hold i håndtaket og brems forsiktig når sagehodet fjærer opp.

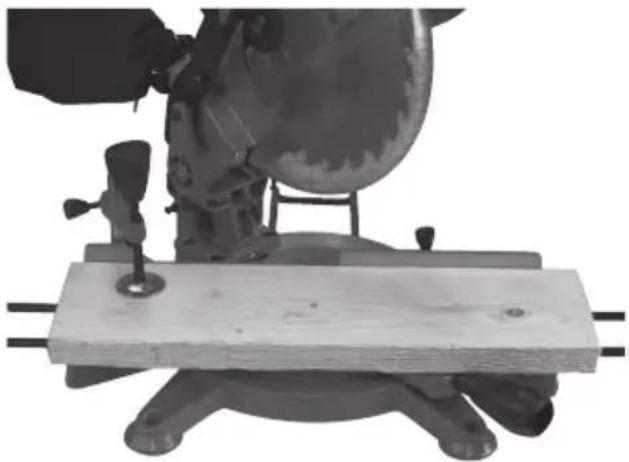

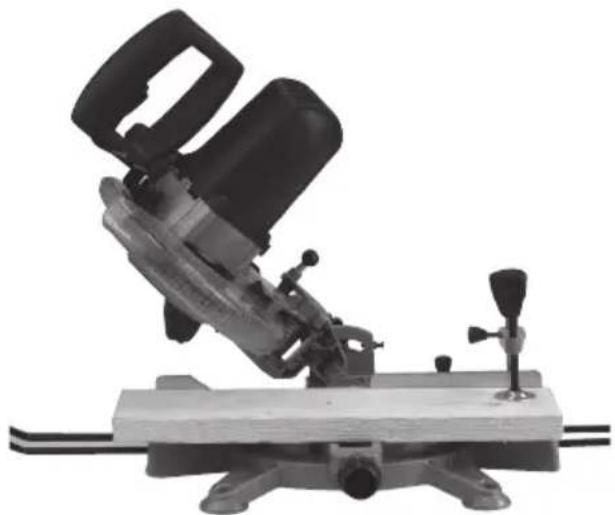

Kappe med klingen vinklet 0-45°

1. Løsne låserattet for vinkling, hell deretter klingen i ønsket vinkel, ved hjelp av grade-skalaen.
2. Dra til låserattet for vinkling for å feste klingen i posisjon igjen.
3. Kapp som tidligere beskrevet.

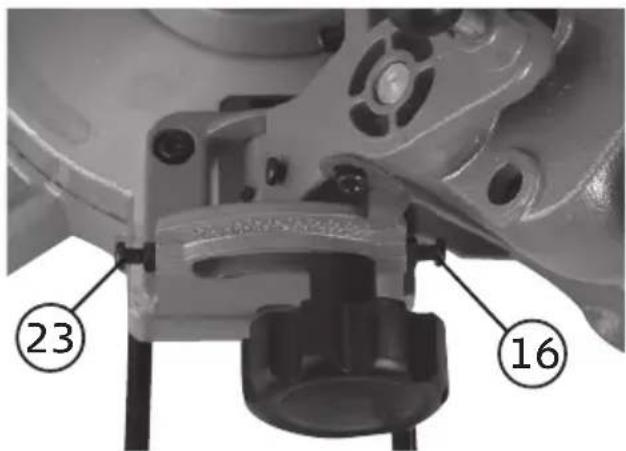

Finjustering av ende- posisjonene (0 og 45°-vinkel)

1. Løsne låsespaken og vinkle sagen mot 0°.
2. Kontroller vinkelen mellom klinge og gjæringsbord med en 90°-mal.
3. Juster ved behov endeposisjonen ved å løsne mutteren og juster endeposisjonen med inseksskruen (23).
4. Dra til igjen etter justeringen.
5. Samme framgangsmåte gjelder ved kontroll av 45°, men her bruker du en 45°-mal og juster med mutteren og inseksskruen (16).

Gjæresaging

Med sagen kan man gjære i vinklene -45°/ 0°/+45°.

1. Trekk ut sperren og slipp opp saghodet til øverste posisjon.
2. Plasser arbeidsstykket, som skal kappes, mot anslaget på gjæringsbordet.
3. Løsne låserattet for gjæringsbordet og still inn ønsket gjærevinkel ved hjelp av grade- ringen for gjæring. Dra til låserattet igjen.
4. Trykk inn strømbryteren, for å starte motoren, trykk inn frigjøringsspaken og før håndtaket forsiktig og jevnt ned. La sagklingen kappe arbeidsstykket.
5. Når du er ferdig med kappingen: Slipp strøm bryteren og når motoren har stoppet kan sagehodet føres opp til sin øverste posisjon.

Saging i bøyde emner

Ved saging av flate emner bør du kontrollere om emnet er bøyd først. Vend det som figuren viser. Problemer med bøyde emner kan være at de setter seg fast i klingen i slutten av kappingen.

Sponpose

Sagen er utstyrt med sponpose. Den kan tømmes ved å åpne glidelåsen i bunnen. Du kan også koble en sponsuger til uttaket.

Skifte av sagklinge

Bruk kun sageklinger av anbefalt type. Bøyde, sprukne eller på annet vis skadete sageklinger, skal byttes umiddelbart.

1. Trekk ut støpselet.
2. Trekk ut sperren og slipp sagehodet forsiktig opp.
3. Trykk inn frigjøringsspaken og bend opp den bevegelige beskyttelsen på klingen.
4. Trykk inn spindellåsen med en hånd, og vri klingen med den andre hånden til klingen låses. Hold spindellåsen inntrykt, og bruk en nøkkel for å løsne på klingebolten (vri med urviseren).
5. Fjern klingebolten og den ytre klingeflensen.
6. Fjern sageklingen.
7. Monter den nye sageklingen i omvendt rekkefølge.
8. Vær nøye med å rengjøre klingeflens og festebolt før montering. Sageklingens rotasjonsretning skal være lik som pilen på dekselet.

1. Kontroller at spindellyset har fjæret tilbake og sluppet.

2. Kontroller at all beskyttelse er riktig montert, og i god funksjon før sagen startes.

Advarsel! Kontroller alltid at klingen løper lett i sagens alle forskjellige innstillingsposisjoner när du har byttet sagklinge!

Advarsel! Fjern nøkkelen, og kontroller at spindellåsen har fjæret tilbake og sluppet før maskinen startes!

Inspeksjon og skifte av kullbørster

Advarsel! Trekk ut støpselet fra uttaket før du begynner å kontrollere kullbørstene.

Kullbørstenes levetid varierer, avhengig av hvor hardt motoren belastes. Kontroller dem etter 50 timers driftstid hvis sagen er ny eller du har satt i nye børster. Etter første kontrollen inspiserer du dem hver 10. driftstime til det er på tide å bytte dem ut.

Du kontrollerer kullbørstene på følgende måte:

1. Fjern begge lokkene, ett på hver side av motoren.
2. Kullbørstene sitter innenfor lokket. Dra ut kullbørstene.
3. Kontroller kullbørstenes lengde (Min. 6 mm).
4. Bytt ut begge kullbørstene når en av kullbørstene underskrider 6 mm eller hvis noen fjær eller shunttråd er brent eller skadet på noe vis.

• For å unngå at motoren overopphetes, bør du regelmessig blåse den ren eller støvsuge, så spon og støv ikke gjør avkjølingen dårligere.
• Koble sagen til et jordet uttak, som er sikret med minst en treg 10 A sikring.
• Slipp avtrekkeren/strømbryteren umiddelbart när ikke motoren starter med en gang. Trekk ut støpselet, kontroller at klingen løper fritt, prøv å starte motoren på nytt hvis den løper fritt.
• Hvis motoren stopper under sagingen: Slipp avtrekkeren/strømbryteren umiddelbart og trekk ut støpselet. Løsne klingen fra arbeidsemnet. Forsøk så å starte motoren igjen.
• Kontroller tilkoblinger, overbelastning (flere tilkoblede enheter på samme sikring?), arealet på kabelen skal være minst 1,5 mm ^2 på inntil 7 meters lengde, og min. 2 mm ^2 ved 7 til 15 meters lengde. Kabellengden må ikke overstige 15 meter.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Tekniske data

Motor 230 V AC, 50 Hz

Effekt 1200 W

Driftsmodus S1

Turtall, ubelastet 5000 rpm

Sagklinge m. hardmetalltenner Utv. ∅ 210, innv. ∅ 30, tykkelse 2,6 mm

Antall tenner 24

Innstillbar vinkling av sagklinge 0–45° til venstre

Justerbar gjæringssag - 45°/0°/+45°

LpA (Støynivå) 89,2 dB(A), K: 3dB(A)

LwA (Støyeffekt) 102,2 dB(A), K: 3dB(A)

Bord 390 × 135 mm

Maksimum virkedimensjon ved 90° 60 × 120 mm

Maksimum virkedimensjon ved 45° 60 × 85 mm

Maksimum virkedimensjon ved 2 × 45°

(gjæring begge sider) 35 × 85 mm

Utstedt av følgende teknisk kontrollorgan:
