HM 210 - Saha Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yhdistelmäjiirisaha
Merkki	Cocraft
Malli	HM 210
Virtalähde	230 V AC, 50 Hz
Nimellisteho	1200 W (S1-käyttö)
Tyhjiökäyntinopeus	5000 rpm
Terän halkaisija	210 mm
Terän reikä	30 mm
Terän paksuus	2,6 mm
Hampaiden lukumäärä	24
Viistoalue	0° - 45° vasemmalle
Jiirialue	-45°, 0°, +45° (positiiviset pysäytykset kohdissa 0°, 15°, 22,5°, 30°, 45°)
Maks. leikkuukapasiteetti 90°:ssa	60 x 120 mm
Maks. leikkuukapasiteetti 45°:n viisteessä	60 x 85 mm
Maks. leikkuukapasiteetti 2x45°:n kaksoisjiirissä	35 x 85 mm
Pöydän mitat	390 x 135 mm
Äänenpainetaso (LpA)	89,2 dB(A), K=3 dB
Äänitehotaso (LwA)	102,2 dB(A), K=3 dB
Pölynpoisto	Pölypussi mukana; yhteensopiva ulkoisen poiston kanssa
Mukana tulevat lisävarusteet	Teräavain, pölypussi, jatkosiivet (2), takatuki, jiiripöydän kahva, puristin
Turvaominaisuudet	Kiinteä ja liikkuva teräsuojus, karalukitus, turvakytkin vapautusvivulla
Huolto	Tarkista hiiliharjat aluksi 50 tunnin välein, sitten 10 tunnin välein; vaihda, jos < 6 mm
Korjattavuus	Käytä alkuperäisiä varaosia; vain pätevän teknikon tekemät korjaukset
Suositeltu sulake	10 A hidas, maadoitettu pistorasia
Nettopaino	N. 12 kg (arvioitu)

Usein kysytyt kysymykset - HM 210 Cocraft

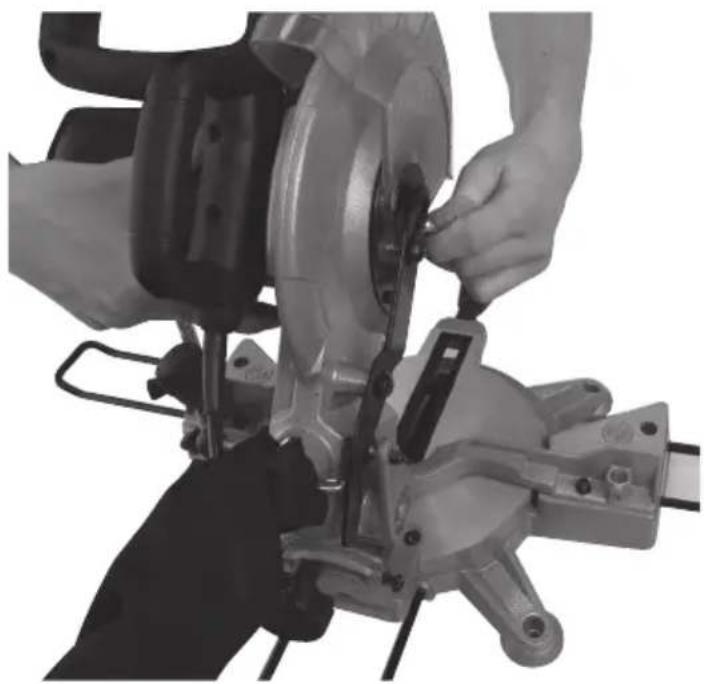

Kuinka vaihdan Cocraft HM 210 -sahan terän?

Irrota saha verkkovirrasta. Paina vapautusvipua ja nosta liikkuva teräsuojus ylös. Paina karalukitusta lukitaksesi terän, ja käytä mukana tullutta avainta irrottaaksesi akselipultin (käännä myötäpäivään). Irrota pultti ja ulompi holkki, sitten terä. Asenna uusi terä pyörimissuuntanuolen mukaisesti suojusta vasten, toista vaiheet käänteisessä järjestyksessä. Tarkista aina, että terä pyörii vapaasti ja suojukset ovat asianmukaisesti paikoillaan ennen käyttöä.

Mikä on HM 210:n maksimileikkuukapasiteetti?

90°:n (suora leikkaus) maksimi työkappaleen koko on 60 x 120 mm. 45°:n viisteessä 60 x 85 mm. Kaksoisjiirissä (2x45°) 35 x 85 mm. Kiinnitä työkappaleet aina kunnolla.

Voinko käyttää sahaa metallin leikkaamiseen?

Ei. Käyttöohje varoittaa nimenomaisesti: 'Älä koskaan leikkaa rautametalleja, tiiliä tai laastia.' Saha on suunniteltu vain puulle ja puupohjaisille materiaaleille. Metallin leikkaaminen voi vahingoittaa terää ja aiheuttaa turvallisuusriskejä.

Kuinka säädän HM 210:n viistekulman?

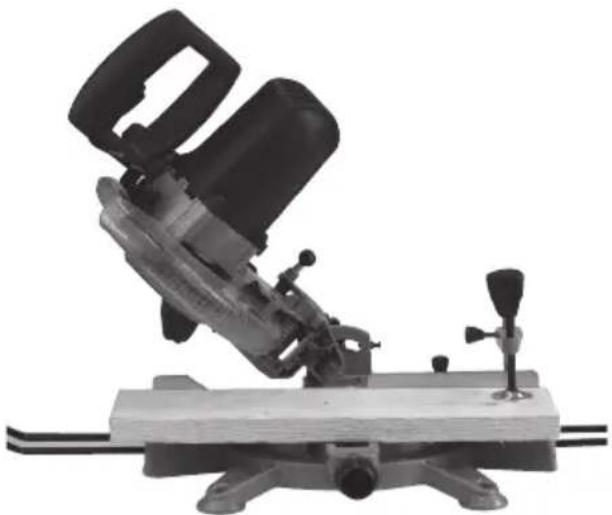

Vapauta viistelukitusnuppi (16) vasemmalla puolella. Kallista leikkuupää haluttuun kulmaan (0–45° vasemmalle) viisteasteikon mukaisesti. Kiristä lukitusnuppi kiinni. Hienosäätöä varten 0° ja 45° päätepysäyttimet, käytä pysäytysruuveja (23) 0°:lle ja (16) 45°:lle, säädä kuusiokoloavaimella ja tarkista suorakulmalla.

Kuinka asetan sahan jiirikulman?

Vapauta jiiripöydän lukitusnuppi (8) noin kaksi kierrosta. Käännä jiiripöytää (12) kahvan (10) avulla haluttuun kulmaan jiiriasteikolla. Pöydällä on positiiviset pysäytykset kohdissa 0°, 15°, 22,5°, 30° ja 45°. Lukitse nuppi tiukasti ennen leikkaamista.

Mitä teen, jos moottori pysähtyy leikkuun aikana?

Vapauta liipaisin välittömästi ja irrota saha verkkovirrasta. Vapauta terä työkappaleesta. Tarkista ylikuormitus (liian monta laitetta samalla piirillä), jatkojohdon pituus (max 15 m, min poikkipinta 1,5 mm² 7 m asti, 2 mm² 7–15 m). Varmista, että sulake on vähintään 10 A hidas. Yritä käynnistää uudelleen tarkistusten jälkeen.

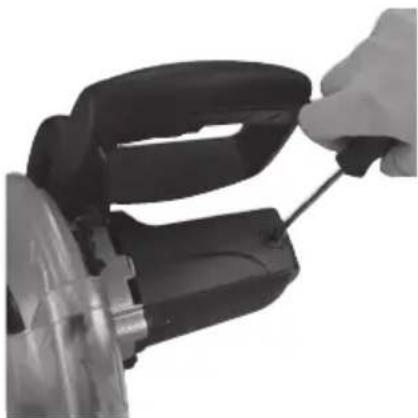

Kuinka usein hiiliharjat tulee tarkistaa?

Uudessa sahassa tai harjojen vaihdon jälkeen tarkista 50 käyttötunnin jälkeen. Tarkista sitten 10 tunnin välein, kunnes vaihto on tarpeen. Tarkistaaksesi, irrota saha, poista moottorin molemmilla puolilla olevat suojukset ja mittaa harjan pituus. Vaihda molemmat, jos jokin harja on alle 6 mm tai jos jouset/johdot ovat vaurioituneet.

Mitkä turvatoimet ovat välttämättömiä HM 210:n käytössä?

Käytä aina suojalaseja ja kuulonsuojaimia. Pidä kädet kaukana terästä (käytä puristinta pienille kappaleille). Varmista, että työkappale on tiukasti ohjainta ja pöytää vasten. Älä koskaan kurkota sahan taakse sen käydessä. Odota, kunnes terä on pysähtynyt ennen jätteiden poistamista. Irrota verkkovirrasta ennen säätöjä tai terän vaihtoa. Käytä vain suositeltuja teriä (210 mm, 5000 rpm min).

Kuinka hävitän Cocraft HM 210:n vastuullisesti?

Älä hävitä kotitalousjätteen mukana. EU-määräysten mukaan tuotteessa on yliviivattu pyörillä varustettu roskakori -symboli, mikä tarkoittaa, että se on kierrätettävä. Vie se paikalliseen keräyspisteeseen tai palauta ostopaikkaan ympäristöystävällistä hävittämistä varten.

Sahan teräsuojus ei liiku vapaasti. Mitä teen?

Irrota ensin saha verkkovirrasta. Tarkista, ettei liikkuva suojus (6) ja vapautusvipu (4) ole tukkeutuneet sahanpurusta tai roskista. Puhdista pehmeällä, kostealla liinalla (ei liuottimia). Varmista, että suojuksen jousi toimii. Jos suojus on vaurioitunut, älä käytä sahaa ja anna pätevän teknikon korjata se alkuperäisillä osilla.

KÄYTTÖOHJE HM 210 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Katkaisu- ja jiirisaha 1200 W

Tuotenro 18-3204 Malli 92109-UK

40-7895

92109

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita turvallisuuden takaamiseksi

- Pidä työtilat siisteinä. Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.

- Älä käytä konetta vaarallisessa ympäristössä. Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä valaistuksesta. Huolehdi myös pölyn-poistosta. Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon tai räjähdyksen vaara!

- Vältä sähköiskuja! Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi sähkötyökalulla. Niiden koskettaminen saattaa aiheuttaa sähköiskun.

- Pidä lapset ja vierailijat loitolla. Heidän tulee olla riittävän kaukana työpisteestä.

- Säilytä laite poissa lasten ulottuvilta!

- Älä pakota konetta. Anna koneen työskennellä puolestasi oikealla nopeudella.

- Käytä oikeita työkaluja. Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.

- Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua liikkuviiin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.

- Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa! Käytä myös hengityssuojainta tai suojanaamaria pölyävissä töissä.

- Käytä pölynpoistoa. Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto. Käytä välineitä oikealla tavalla ja tyhjennä ne säännöllisesti.

- Käsittele sähköjohtoa varoen. Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

- Kiinnitä työstettävä materiaali kunnolla. Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaiksi, ja voit työskennellä molemmin käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen toisella kädellä.

- Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.

- Pidä työvälineet kunnossa. Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.

- Katkaise virta. Irrota pistoke ja paina hätäkatkaisinta ennen huoltoa ja tarvikkeiden, kuten höylän terien, poranterien, hiomanauhojen ja terien, vaihtoa.

- Poista avaimet ja huoltotyökalut koneesta ennen virran kytkemistä.

- Vältä tahatonta käynnistystä. Konetta kannettaessa sormi ei saa olla virtakytkimellä/ liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.

• Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
• Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.
• Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti. Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat. Johdot ja virtakytkimet tulee vaihdattaa valtuutetulla henkilöllä. Älä käytä työkalua, mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.
• Käytä vain suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
• Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten työkalu voi aiheuttaa onnettomuuksia ja henkilövahinkoja.
• Sähkötyökalut tulee turvallisuussyistä liittää vikavirtasuojakytkimen kautta.
• Tuotteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin kuin sille tarkoitettuihin työtehtäviin. Varmista säännöllisesti, että ruuvit ja mutterit ovat kireällä.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohje! Lue tämä käyttöohje huolellisesti ja ajatuksen kanssa. Tutustu sahaan, sen käyttöön ja turvallisuusohjeisiin käyttöohjeen kanssa.

Varoitus! Kuulovauriovaara, käytä aina kuulosuojaimia, kun työskentelet sahan kanssa.

Varoitus! Suojaa silmät lentäviltä palasilta ja käytä suojalaseja tai visiiriä.

Varoitus! Puristumisvaara, käytä turvakenkiä.

Varoitus! Pidä lapset loitolla työpisteestä. Säilytä laitetta lasten ulottumattomissa!

Varoitus! Pidä sormet poissa pyörivästä terästä. Pidä käsiäsi niin, että ne eivät osu terään, mikäli menetät tasapainosi. Älä sahaa puukappaleita, mikäli ne ovat niin pieniä, ettei niistä pysty pitämään kiinni turvallisesti.

Varoitus! Kone on tarkoitettu vain yhdelle käyttäjälle kerrallaan. Useampi henkilö ei saa käyttää konetta samanaikaisesti.

Varoitus! Lue käyttöohje ja irrota pistoke pistorasiasta aina ennen huoltoa, puhdistusta jne.

Katkaisu- ja jiirisahan erityisiä turvallisuusohjeita

• Varoitus! Irrota pistoke pistorasiasta ennen huoltoa tai terän vaihtoa.
• Varmista, että kaikki osat toimivat moitteettomasti ja että kaikki turvalaitteet ja suojat ovat kunnossa ennen sahan käynnistämistä!
• Varoitus! Käytä ainoastaan katkaisuteriä. Varmista, että kovametalliterissä on negatiivinen hammastus. Älä käytä teriä, joiden hampaiden välit ovat syviä, sillä ne saattavat taipua ja joutua kosketuksiin teräsuojuksen kanssa. Viallinen terä tulee vaihtaa välittömästi!

• Älä käytä sahaa ennen kuin se on täysin koottu käyttöohjeiden mukaisesti. Varmista moottorin ja terän pyörimissuunta (katso pyörimissuunnan osoittava nuoli teräsuojuksesta). Varmista, ettei terä kosketa pyörimispöytää missään asennossa. Irrota pistoke ja kallista terää manuaalisesti 45 ja 90 asteen kulmiin. Säädä teräosaa tarvittaessa.

• Kysy neuvoa joltain osaavalta henkilöltä, jos olet epävarma sahan käytöstä.

• Älä sahaa vapaalla kädellä. Kiinnitä sahattava materiaali kunnolla ennen sahauksen aloittamista! Jos sahattava materiaali vaatii, että kätesi on oltava lähempänä materiaalia kuin 10 cm, tulee materiaali kiinnittää puristimilla tms. ennen sahausta.
• Varoitus! Älä laita käsiä terän lähelle. Älä sahaa pieniä paloja. Käytä työnnintäl
• Varmista, että terä on keskitetty oikein, että se on terävä ja että se pyörii vapaasti ilman tärinää.
• Anna moottorin kiihtyä täysille kierroksille ennen sahauksen aloittamista.
• Pidä laitteen tuuletusaukot puhtaina ja varmista ettei niissä ole purua.
• Varmista että kaikki puristimet ovat kunnolla kiinni, ennen kuin aloitat sahauksen.
• Varmista, että terä ja laipat ovat puhtaat ja että akselin mutteri on kirstetty. Käytä ainoastaan juuri sinun sahaasi sopivia laippoja.
• Käytä ainoastaan teriä, joiden halkaisija on 210 mm ja joissa on oikea nopeusluokitus (vähintään 5000 kierr./min).
• Käytä lisätukea, kun sahaat pitkää materiaalia.
• Varmista ennen sahausta, että terä ei ole murtunut tai vahingoittunut. Vahingoittunut terä tulee vaihtaa välittömästi.
• Älä käytä sahaa, jos jokin sen osa puuttuu, on vahingoittunut tai ei toimi kunnolla. Irrota pistoke pistorasiasta aina, jos sahan ääni alkaa kuulostaa tavallisesta poikkeavalta tai jos saha alkaa täristä. Puuttuvan tai viallisen osan vaihtaminen tulee jättää ammattimiehelle.
• Älä käytä sahaa, mikäli suojat eivät ole paikoillaan tai mikäli ne eivät toimi moitteettomasti!
• Älä koskaan kurotu terän yli tai taakse sen pyöriessä. Seiso tukevasti ja tasapainoisesti.
• Varmista, että terä pääsee pyörimään vapaasti (erityisesti kuljetuksen ja/tai terän vaihdon jälkeen) ennen pistokkeen liittämistä pistorasiaan ja sahan käynnistämistä.
• Älä lukitse virtakytkintä ON-asentoon.
• Tärkeää! Kun olet leikannut materiaalin kokonaan: Päästä virtakytkin ja odota että terä on lakannut pyörimästä, ennen kuin nostat teräosaa.
• Päästä virtakytkin ja odota että terä on pysähtynyt ennen kuin siirrät materiaalia tai muutat säätöjä.
• Älä poista jumittuneita tai sahautuneita paloja ennen kuin terä on pysähtynyt.
• Älä sahaa rautapitoisia metalleja, tiiliä tai laastia.
• Älä käytä sahaa jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
• Älä puhdista muoviosia liuotinaineilla. Liuotinaineet voivat syövyttää muovia tai vahingoittaa materiaalia muilla tavoin. Käytä puhdistukseen ainoastaan pehmeää, kostutettua liinaa.
• Irrota pistoke ja puhdista saha käytön jälkeen. Huolehdi, että työtaso on siivottu, kun lopetat työt.
• Säästä tämä käyttöohje. Lue sitä usein ja neuvo myös muita. Huolehdi siitä, että kaikki sahan käyttäjät ovat lukeneet nämä käyttöohjeet.
• Älä altista sahaa sateelle äläkä käytä sitä kosteassa ympäristössä.
• Huolehdi työtilojen riittävästä valaistuksesta.
• Käytä asianmukaisia työvaatteita. Löysät vaatteet tai korut saattavat juuttua liikkuviin osiin.
• Käyttäjän tulee olla täyttänyt 18 vuotta. 16 vuotta täyttäneiden tulee käyttää sahaa valvojan opastuksella. Älä päästä lapsia sahan läheisyyteen sen ollessa liitettynä pistorasiaan.
• Pidä työtilat siisteinä ja poista turhat sahauskappaleet ja roskat. Poista sahauskappaleet terän läheisyydestä, jotta ne eivät sinkoudu terään osuessaan.
• Älä häiritse sahan käyttäjää.
• Älä pysäytä terää painamalla sitä jollain esineellä, kun olet sammuttanut sahan.

• Käytä ainoastaan tässä käyttöohjeessa ilmoitettuja sahanteriä.

• Muista varmistaa, että terää suojaavat suojukset toimivat moitteettomasti.

• Älä lukitse suojusta auki-tilaan äläkä pura koneen suojuksia tai muuta niiden toimintoja. Älä käytä viallisia tai puutteellisia suojalaitteita, vaan vaihda ne välittömästi!
• Pidä käsiäsi niin, että ne eivät osu terään, mikäli menetät tasapainosi. Älä sahaa puukappaleita, mikäli ne ovat niin pieniä, ettei niistä pysty pitämään kiinni turvallisesti.
• Käytä pöytää, rullatukea tms. kun työskentelet pitkän puutavaran kanssa, muuten vaarana on sahan kaatuminen.
• Kiinnitä pyöreät puukappaleet sopivilla puristimilla, jotta ne eivät lähde pyörimään.
• Sahattavassa puutavarassa ei saa olla nauloja tai muita vieraita esineitä.
• Seiso aina terän sivulla sahatessasi, jotta terä ei osu sinuun, mikäli se hajoaa.
• Paina sahattava puukappale kiinni pöytään ja suojukseen, jotta se ei pääse liikkumaan sahauksen aikana.
• Älä sahaa useita kappaleita samanaikaisesti.
• Älä yritä poistaa puruja, lastuja tai muita juuttuneita kappaleita terän pyöriessä. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä ja juuttuneiden osien poistamista.
• Sammuta saha ja irrota pistoke aina ennen koneen säätämistä, puhdistamista tai työkappaleen mittausta.
• Sammuta moottori ja irrota pistoke ennen kun poistut sahan luota.
• Sähköasennukset, korjaukset ja huolto tulee jättää ammattilaiselle.
• Kaikki suojat ja turvalaitteet tulee kiinnittää takaisin välittömästi korjauksen tai huollon jälkeen.
• Valmistajan turvallisuus-, käyttö- ja huolto-ohjeita tulee noudattaa. Noudata myöskin Teknisissä tiedoissa mainittuja sahauskappaleiden suurimpia mittoja.
• Viranomaisten sääntöjen ja muiden yleisten turvallisuussääntöjen noudattaminen on erittäin tärkeää.
• Käytä suljetussa huoneessa alipaineen välttämiseksi aina pölynpoistoa, mikäli huoneessa on poistoilmaliitäntä.
• Liitä saha 230V:n pistorasiaan, sulakkeen tulee olla vähintään 10 A.
• Viallisten turvalaitteiden ja osien korjaaminen tulee jättää valtuutetulle huoltoliikkeelle.
• Tämä saha on kaikkien olennaisten turvamääräysten mukainen. Laite tulee korjata valtuutetussa huoltoliikkeessä. Sahan saa korjata vain ammattilainen ja korjauksessa tulee käyttää alkuperäisosia. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa onnettomuuksiin ja aiheuttaa vaaraa käyttäjälle.

Pakkauksen sisältö

• Sahanterän avain
• Purupussi
  • Työkappaletuki (2 kpl)
• Katkaisu- ja jiirisaha
• Käyttöohje
• Tuki (takaosaan)
  • Kulmasahauspöydän kahva

Kuvaus

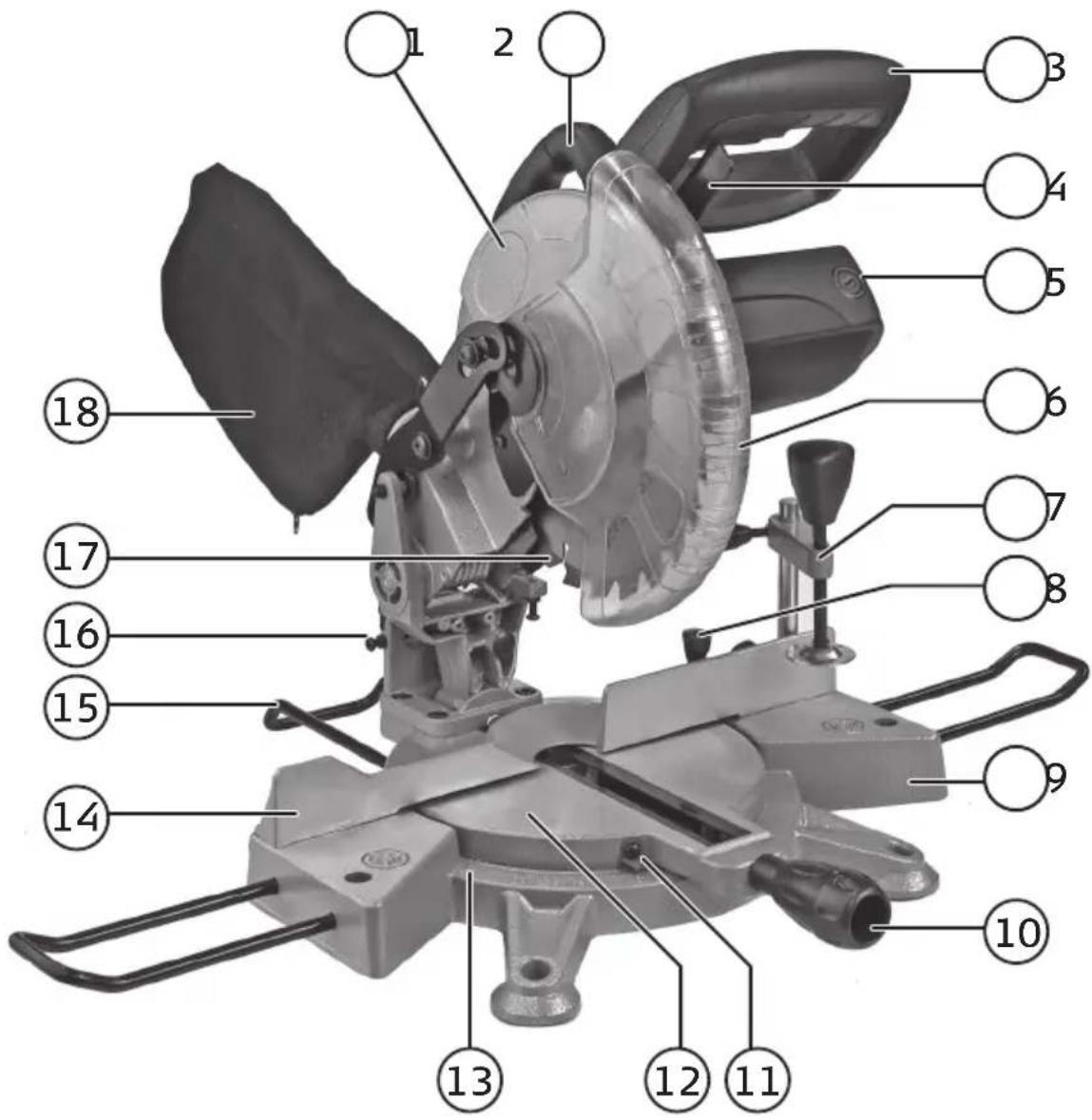

1. Kiinteä teräsuojus
2. Takakahva
3. Kahva
4. Vapautuskahva
5. Hiilipidikkeen kansi
6. Liikkuva teräsuojus
7. Puristin
8. Kulmasahauspöydän lukitusnuppi

9. Pohjalevy

10. Kulmasahauspöydän kahva

11. Viistokulman osoitinmerkki
12. Kulmasahauspöytä
13. Viistokulma
14. Vaste
15. Takatuki

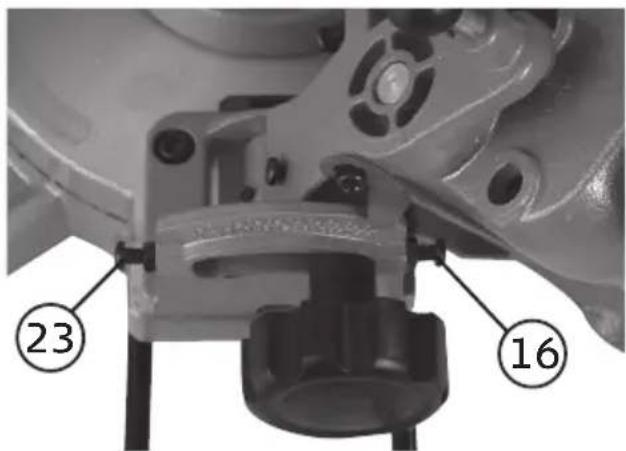

16. 45°:n kallistuksen pysäytysruuvi
17. Sahanterä
18. Purupussi

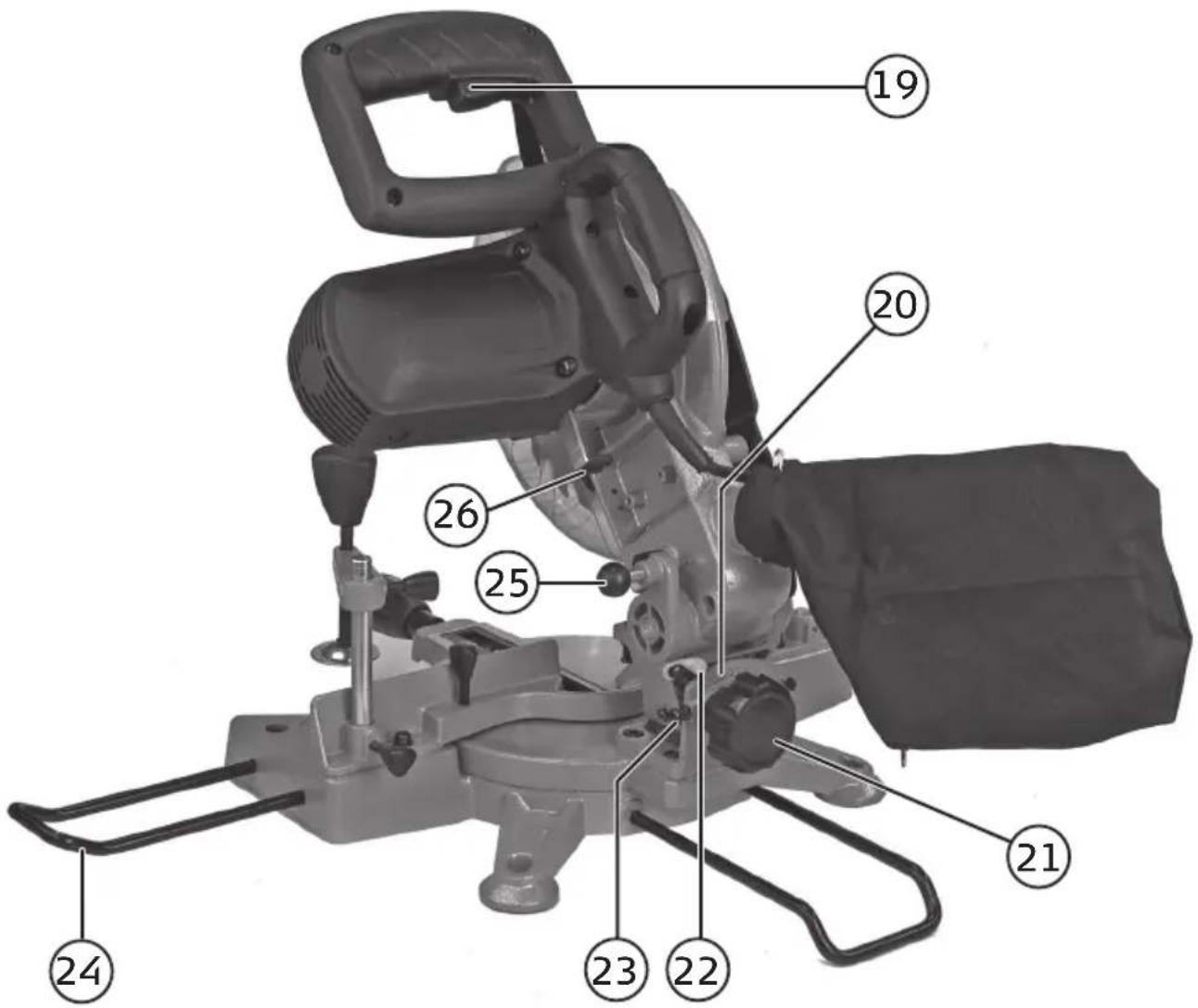

1. Virtakytkin
2. Kallistusasteikko
3. Sahauspään kallistuksen lukitusnuppi
4. Kallistusasteikon osoitinmerkki
5. 90°:n kallistuksen pysäytysruuvi
6. Työkappaletuki
7. Karalukko
8. Sahauspään lukitus

Asennus

1. Asenna työkappaletuet (24) pohjalevyn (9) sivuille ja kiristä ne alapuolen ruuveilla.
2. Asenna puristin (7) yhteen suojan asennusrei'istä ja kiristä lukitusruuvilla.
3. Ruuvaa kiinni takatuki (15), käännä kaareva osa alaspäin.
4. Asenna purupussi (18) tai liitä lastuimuri.

Ennen laitteen käyttöönottoa

• Asenna saha tasaiselle alustalle, esim. työtasolle tai telineeseen.
• Kaikkien suojusten ja turvalaitteiden on oltava oikein asennettuja ennen sahan käynnistämistä.
• Sahanterän tulee voida pyöriä vapaasti kaikissa säätöasennoissa.
• Kun sahaat aikaisemmin työstettyä puuta, ole tarkkana ja etsi työkappaleessa mahdollisesti olevia vieraita esineitä, kuten nauloja ja ruuveja.
• Varmista ennen sahan käynnistämistä, että terä on oikein asennettu ja että kaikki liikkuvat osat liikkuvat vapaasti.
• Tarkasta ennen sahauksen aloittamista, että sahauspään ja -pöydän kiinnittävät lukitusvivut on kiristetty kunnolla.
• Varmista ennen sahan liittämistä sähköpistorasiaan, että pistorasiassa on oikea jännite.

Käyttö

Katkaisu- ja jiirisahan säätäminen

1. Irrota sahauspöytä
   Säädä sahauspöytä (12) ja ruuvaa lukitusnuppia (8) noin 2 kierrosta. Käännä sahauspöytä haluamaasi asentoon kahvan (10) avulla.

2. Säädä sahauspöytä

Sahauspöydässä (12) on seuraavat kiinteät säädöt: 0°, 15°, 22,5°, 30° ja 45°. Irrota lukitusnuppi (8) ja säädä haluamasi kulma osoitinmerkkiä (11) kohti. Lukitse sahauspöytä lukitusnupilla (8).

1. Vapauta sahauspää

Paina sahauspää varovasti alas ja vedä ulos lukitus (25), jotta sahauspää vapautuu (jos se on lukittu alimpaan asentoon).

1. Anna sahauspään palata ylimpään asentoon

Pidä kiinni kahvasta ja anna sahauspään palata ylimpään asentoon. Varmista, että vapautuskahva (4) lukitsee liikkuvan teräsuojuksen (6).

1. Säädä sahauspään kallistus

Avaa lukitusruuvi (21) ja säädä haluamasi kallistus. Sahauspäätä voi kallistaa jopa 45° vasemmalle.

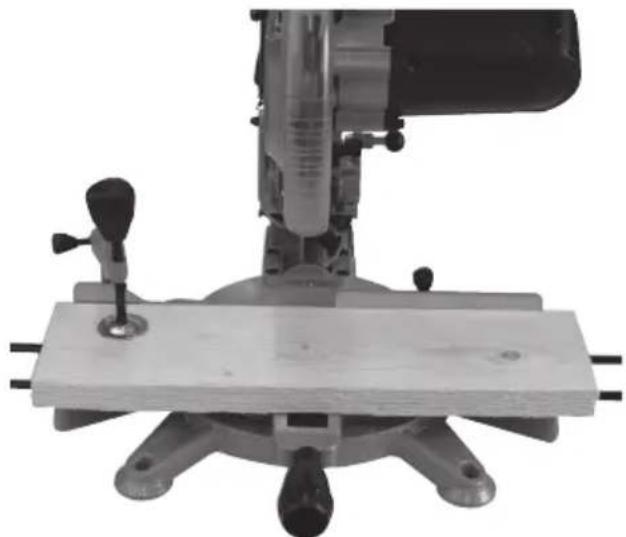

Sahauskulma 0°

1. Katso, että osoitinmerkki on asteikolla kohdassa 0.
2. Vedä jarru pois päältä ja päästä sahauspää ylimpään asentoonsa.
3. Aseta sahattava puukappale sahauspöydän suojaa vasten.
4. Käynnistä moottori painamalla virtakytkin pohjaan, paina vapautuskahva alas ja paina kahvaa tasaisesti ja rauhallisesti. Anna terän katkaista puukappale.
5. Kun sahaus on valmis: Päästä virtakytkin ja vie sahauspää yläasentoon moottorin pysähdyttyä.

Varoitus! Sahan tasapainotusjousi painaa sahauspään automaattisesti ylös sahauksen jälkeen. Tämän vuoksi kahvasta ei saa päästää sahauksen päätyttyä, vaan siitä tulee pitää kiinni ja samalla jarruttaa hieman sahauspään noustessa ylös.

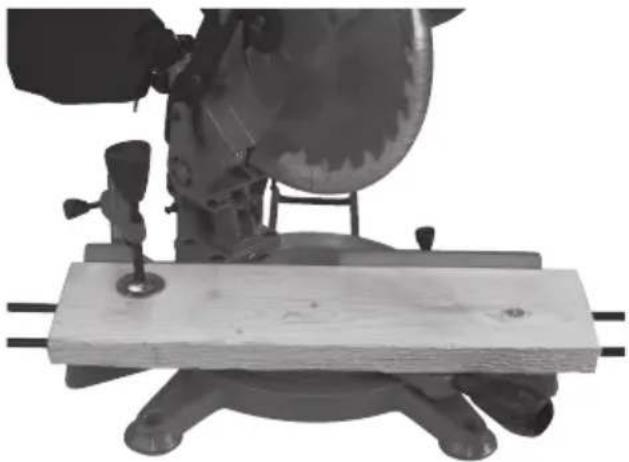

Sahauskulma 0-45°

Sahauskulma on säädettävissä 0–45 asteeseen.

1. Avaa kallistuksen lukitus. Kallista terä haluttuun kulmaan asteikon avulla.
2. Kiristä kallistuksen lukitus, jotta terä pysyy halutussa kulmassa.
3. Sahaa yllä olevien ohjeiden mukaisesti.

Äärikulmien 0° ja 45° hienosäätö

1. Irrota lukituskahva ja kallista terä ääriasentoon 0°.
2. Varmista terän ja sahauspöydän välinen kulma 90°:n suorakulmalla.
3. Säädä tarvittaessa ääriasentoa löysäämällä mutteria ja säätämällä kuusiokoloruuvia (23).
4. Kiristä mutteri säädön jälkeen.
5. Samat toimenpiteet koskevat 45°:n ääriasentosäätöä, mutta käytä 45°:n kulmamittaa ja säädä mutterilla ja kuusiokoloruuvilla (16).

Jiirisahaus

Sahalla voi jiirisahata kulmissa -45°/0°/+45°.

1. Vedä jarru pois päältä ja päästä sahauspää ylimpään asentoonsa.
2. Sijoita sahattava puukappale sahauspöydän vastetta vasten.
3. Löysää sahauspöydän lukitusta ja aseta haluttu sahauskulma jiiriasteikon avulla ja kiristä lukitus.
4. Käynnistä moottori painamalla virtakytkin pohjaan, paina vapautuskahva alas ja paina kahvaa tasaisesti ja rauhallisesti ja anna terän katkaista puukappale.
5. Kun sahaus on valmis: Päästä virtakytkin ja vie sahauspää yläasentoon moottorin pysähdyttyä.

Kaarevien kappaleiden sahaus

Litteitä materiaaleja sahatessa on tarkistettava, onko materiaali kaareva. Käännä materiaali kuvan osoittamalla tavalla, muutoin materiaali tarttuu terään sahauksen loppuvaiheessa.

Purupussi

Sahassa on purupussi. Purupussi tyhjennetään avaamalla pohjan vetoketju. Liitäntään voi liittää myös lastuimurin.

Sahanterän vaihto

Käytä ainoastaan suositeltuja sahanteriä. Kierot, lohjenneet tai muuten vahingoittuneet terät tulee vaihtaa välittömästi.

1. Irrota pistoke verkkovirrasta.
2. Vedä lukitus ulos ja päästä sahauspää varovasti ylös.
3. Paina vapautuskahva pohjaan ja käännä liikkuva teräsuojus ylöspäin.
4. Paina karalukkoa kädellä ja käännä terää toisella kädellä, kunnes terä lukittuu. Pidä karalukkoa painettuna ja avaa teräpultti pakkauksen mukana tulevalla avaimella (käännä myötäpäivään).
5. Irrota teräpultti ja ulompi terälaippa kokonaan.
6. Irrota sahanterä.
7. Asenna uusi terä käänteisessä järjestyksessä.
8. Puhdista terälaippa ja kiinnityspultti huolellisesti ennen asentamista. Terän pyörimissuunnan tulee olla sama kuin kuvussa olevan nuolen suunta.

1. Tarkasta, että karalukko on joustanut takaisin ja vapautunut.

2. Varmista ennen sahan käynnistämistä, että kaikki suojat on asennettu oikein ja että ne toimivat kunnolla.

Varoitus! Varmista aina terän vaihtamisen jälkeen, että terä pyörii esteettä jokaisessa säätöasennossa!

Varoitus! Poista avain ja tarkasta, että karalukko on joustanut takaisin ja vapautunut ennen koneen käynnistämistä!

Hiiliharjojen tarkastaminen ja vaihtaminen

Varoitus! Irrota pistoke pistorasiasta ennen hiiliharjojen tarkastamista.

Hiiliharjojen ikä riippuu moottorin kuormittamisesta. Tarkasta harjat 50 tunnin käytön jälkeen, jos saha on uusi tai jos olet vaihtanut siihen uudet harjat. Ensimmäisen tarkastuskerran jälkeen harjat tulee tarkastaa 10 käyttötunnin välein, kunnes on aika vaihtaa uudet harjat.

Harjat tarkastetaan seuraavasti:

1. Poista kumpikin kansi, (yksi moottorin kummallakin puolella).
2. Hiiliharjat ovat kannen sisäpuolella, poista hiiliharjat.
3. Tarkista hiiliharjojen pituus (vähintään 6 mm).
4. Vaihda kumpikin hiiliharja samanaikaisesti, vaikka vain toinen hiiliharjoista olisi alle 6 mm tai mikäli jokin jousista tai ohituslangoista on palanut tai vioittunut.

• Vältä moottorin ylikuumenemista puhaltamalla tai imuroimalla moottori säännöllisesti puhtaaksi. Tällä tavoin estetään pölyn ja purujen aiheuttama jäähdytyksen heikkeneminen.
• Liitä saha maadoitettuun pistorasiaan, jossa on vähintään 10 A:n hidas sulake.
• Päästä liipaisin/virtakytkin välittömästi, mikäli saha ei käynnisty heti. Irrota pistoke, varmista terän esteetön pyöriminen ja yritä käynnistää saha uudelleen.
• Mikäli saha pysähtyy sahauksen aikana: Päästä välittömästi liipaisin/virtakytkin ja irrota pistoke. Irrota terä puukappaleesta ja yritä käynnistää saha uudelleen.
• Tarkista liitännät, ylikuormitus (useita laitteita samalla sulakkeella, esim. valonheitin) ja johdinala. Johdinalan tulee olla vähintään 1,5 mm² 0–7 metrin johdoille ja vähintään 2 mm² 7–15 metrin johdoille. Älä käytä yli 15 metrin pituisia johtoja.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Moottori 230 V AC, 50 Hz

Teho 1200 W

Toimintatila S1

Kuormittamaton kierrosluku 5000 kierr./min

Sahanterä (hampaat kovametallia) ∅ 210 × ∅ 30 × 2,6 mm

Hammasten määrä 24

Sahanterän kallistus 0–45° vasemmalle

Säädettävä jiirisahaus -45^/0^/+45^

LpA (melutaso) 89,2 dB(A), K: 3dB(A)

LwA (meluteho) 102,2 dB(A), K: 3dB(A)

Pöytä 390

Sahattavan puun suurimmat mitat 90°:ssa 60 × 120 mm

Sahattavan puun suurimmat mitat 45°:ssa 60 × 85 mm

Sahattavan puun suurimmat mitat 2 × 45°:ssa (jiirisahaus molemmilta puolilta) 35 × 85 mm

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Myöntänyt seuraava ilmoitettu laitos:

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
