HM 210 - Såg Cocraft - Gratis bruksanvisning och manual

Typ av produkt	Kompoundgärningssåg
Varumärke	Cocraft
Modell	HM 210
Strömförsörjning	230 V AC, 50 Hz
Märkeffekt	1200 W (S1-drift)
Tomgångsvarvtal	5000 rpm
Klingdiameter	210 mm
Klingans borrning	30 mm
Klingans tjocklek	2,6 mm
Antal tänder	24
Fasningsintervall	0° till 45° vänster
Gärningsintervall	-45°, 0°, +45° (med positiva stopp vid 0°, 15°, 22,5°, 30°, 45°)
Max. kapacitet vid 90°	60 x 120 mm
Max. kapacitet vid 45° (fas)	60 x 85 mm
Max. kapacitet vid 2x45° (dubbel gärning)	35 x 85 mm
Bordsmått	390 x 135 mm
Ljudtrycksnivå (LpA)	89,2 dB(A), K=3 dB
Ljudeffektnivå (LwA)	102,2 dB(A), K=3 dB
Dammsugning	Dammsugarpåse medföljer; kompatibel med extern dammsugare
Medföljande tillbehör	Klingnyckel, dammsugarpåse, förlängningsvingar (2), bakre stöd, gärningsbordshandtag, klämma
Säkerhetsfunktioner	Fast och rörligt klingskydd, spindellås, säkerhetsbrytare med frigöringsspak
Underhåll	Kontrollera kolborsten var 50:e timme initialt, därefter var 10:e timme; byt om mindre än 6 mm
Reparerbarhet	Använd originalreservdelar; reparationer endast av kvalificerad tekniker
Rekommenderad säkring	10 A trög, jordat uttag
Nettovikt	Ca 12 kg (uppskattat)

Vanliga frågor - HM 210 Cocraft

Hur byter jag sågklingan på Cocraft HM 210?

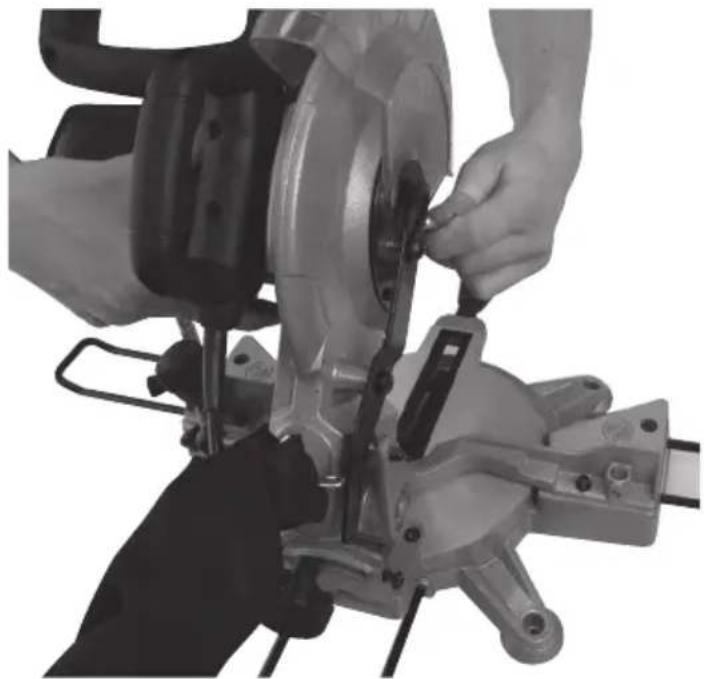

Koppla bort sågen. Tryck på frigöringsspaken och fäll upp den rörliga klingan. Tryck in spindellåset för att låsa klingan, använd sedan den medföljande nyckeln för att lossa axelbulten (vrid medurs). Ta bort bulten och ytterringen, därefter klingan. Montera den nya klingan med rotationspilen mot skyddet, och återställ i omvänd ordning. Kontrollera alltid att klingan roterar fritt och att skydden är korrekt monterade före användning.

Vilken är den maximala kapaciteten för HM 210?

Vid 90° (rakt snitt) är max arbetsstyckesstorlek 60 x 120 mm. Vid 45° fas 60 x 85 mm. För dubbel gärning (2x45°) 35 x 85 mm. Fäst alltid arbetsstycken ordentligt.

Kan jag använda sågen för att skära metall?

Nej. Manualen varnar uttryckligen: 'Skär aldrig järnmetaller, tegel eller murbruk.' Sågen är endast avsedd för trä och träbaserade material. Användning på metall kan orsaka kling- och säkerhetsrisker.

Hur justerar jag fasningsvinkeln på HM 210?

Lossa faslåsningsratten (16) på vänster sida. Luta klipphuvudet till önskad vinkel (0-45° vänster) enligt fasskalan. Dra åt låsratten. För finjustering av stopp vid 0° och 45°, använd stoppskruvarna (23) för 0° och (16) för 45°, justera med insexnyckel och kontrollera med vinkelhake.

Hur ställer jag in gärningsvinkeln på sågen?

Lossa gärningsbordets låsratt (8) cirka två varv. Vrid gärningsbordet (12) med handtaget (10) till önskad vinkel på gärningsskalan. Bordet har positiva stopp vid 0°, 15°, 22,5°, 30° och 45°. Lås ratten ordentligt före sågning.

Vad ska jag göra om motorn stannar under sågning?

Släpp omedelbart avtryckaren och koppla bort sågen. Fria klingan från arbetsstycket. Kontrollera om överbelastning (för många enheter på samma krets), förlängningssladdens längd (max 15 m, minsta tvärsnitt 1,5 mm² upp till 7 m, 2 mm² för 7-15 m). Se till att säkringen är minst 10 A trög. Försök starta om efter kontroll.

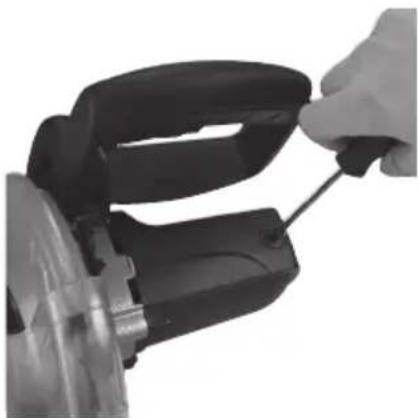

Hur ofta ska jag kontrollera kolborsten?

För en ny såg eller efter byte av borstar, kontrollera efter 50 timmars användning. Inspektera därefter var 10:e timme tills byte behövs. Koppla bort sågen, ta bort locken på motorns sidor och mät borstlängden. Byt båda om någon borste är mindre än 6 mm eller om fjädrar/ledningar är skadade.

Vilka säkerhetsåtgärder är nödvändiga vid användning av HM 210?

Använd alltid skyddsglasögon och hörselskydd. Håll händerna borta från klingan (använd klämma för små bitar). Se till att arbetsstycket ligger stadigt mot anslaget och bordet. Sträck dig aldrig bakom sågen när den är igång. Vänta tills klingan stannat innan du tar bort avskär. Koppla bort före justeringar eller klingbyte. Använd endast rekommenderade klingor (210 mm, minst 5000 rpm).

Hur gör jag mig av med Cocraft HM 210 på ett ansvarsfullt sätt?

Släng inte i hushållssoporna. Enligt EU-regler har produkten en överkryssad hjulcontainer-symbol, vilket innebär att den måste återvinnas. Lämna den på en lokal återvinningsstation eller återlämna till inköpsstället för miljövänlig avfallshantering.

Sågklingans skydd rör sig inte fritt. Vad ska jag göra?

Koppla först bort sågen. Kontrollera att det rörliga skyddet (6) och frigöringsspaken (4) inte är blockerade av sågspån eller skräp. Rengör med en mjuk, fuktig trasa (inga lösningsmedel). Se till att skyddsfjädern fungerar. Om skyddet är skadat, använd inte sågen och låt en kvalificerad tekniker reparera med originaldelar.

BRUKSANVISNING HM 210 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kap- och geringssåg 1200 W

Art.nr 18-3204 Modell 92109-UK

40-7895 92109

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsregler för din och andras säkerhet

- Håll arbetsutrymmet rent. Belamrade ytor och bord inbjuder till olyckor.

- Använd inte maskinen i riskfylld miljö. Elmaskiner skall inte användas på fuktiga, våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet. Sörj för god luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/verktyg där de kan förorsaka brand eller explosion!

- Undvik elektrisk chock. Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc. samtidigt som du använder elmaskiner/verktyg. Kontakt med dessa kan orsaka elektrisk chock.

- Håll undan barn och besökare. Alla barn och besökare bör befinna sig på säkerhetsavständ från elmaskiner/verktyg eller elkablar i arbetsutrymmet.

- Förvara maskinerna barnsäkert. Förvara elmaskiner/verktyg inlåsta eller utom räckhåll för barn när de inte används!

- Pressa inte maskinen. Den gör jobbet bättre och säkrare med avsedd matningshastighet.

- Använd rätt verktyg. Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för.

- Bär lämplig klädsel. Inga löst sittande kläder, vantar, halsband, ringar, armband eller andra smycken som kan fastna i roterande delar. Halksäkra skor rekommenderas. Bär hårnät (motsv.) om du har långt hår.

- Bär alltid skyddsglasögon, vanliga glasögon räcker inte! Använd också dammfilter eller skyddsmask vid dammande arbeten.

- Använd utsug. Använd utsugningsutrustning för att ta bort och samla damm och spån, om maskinen är avsedd för det, se till att utrustningen används på rätt sätt och töms vid behov.

- Misshandla inte nätsladden. Bär aldrig maskinen i nätsladden. Ryck inte i sladden, utan dra i stickproppen när du tar ur kontakten. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

- Sätt fast ämnet ordentligt. Använd tvingar eller skruvstycke där det går, då kan du hantera verktyget med två händer. Det är säkrare än att hålla fast ämnet med ena handen.

- Sträck dig inte för långt. Se till att du hela tiden står säkert med god balans.

- Håll verktygen i trim. Se till att de är rena och eggarna vassa för optimal effekt och ett säkert resultat. Följ manualens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet, om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.

- Slå av strömmen. Dra ur stickproppen och tryck in nödstopp, före service och vid byte av tillbehör som hyvelstål, borrar, skär, slipband eller blad.

- Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

• Undvik oavsiktlig start. Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.
• Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea, rulla ut hela sladden!
• Använd sunt förnuft och var försiktig. Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget när du är trött, påverkad av mediciner etc.
• Kontrollera innan du startar verktyget: att alla skydd och övriga delar är oskadade och fyller sin funktion, att rörliga delar kan rotera fritt och är rätt inriktade, att inga rörliga delar kan fastna, att ingen defekt uppstått och andra omständigheter som kan påverka arbetets utförande. Ett skydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig verktyget om du inte kan stänga av eller starta det på ett betryggande sätt.
• Använd rekommenderade tillbehör. Användning av ej rekommenderade tillbehör kan vålla olyckor eller risk för personskada.
• Verktyget överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar, annars kan verktyget vålla olyckor eller risk för personskada.
• Elverktyg bör anslutas till elnätet via en jordfelsbrytare för personskydd.
• Produkten får inte ändras eller användas till arbetsmoment som den inte är avsedd för! Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna.

Produktmärkning med säkerhetssymboler på maskinen

Läs bruksanvisningen! Läs denna manual noga och tänk igenom informationen som ges. Använd manualen för att bekanta dig med maskinen, dess användning och säkerhetsregler.

Vaming! Risk för hörselskada, använd alltid hörselskydd när du arbetar med maskinen.

Varning! Skydda ögonen mot flygande flisor använd skyddsglasögon eller visir.

Varning! Klämningsrisk, använd skyddsskor.

Varning! Håll undan barn från arbetsområdet och förvara maskinen utom räckhåll för barn när den inte används!

Varning! Håll undan fingrarna från den roterande klingan. Se till att placera händerna på ett säkert sätt, så att de inte åker in i sågklingan om du tappar balansen. Såga aldrig ämnen som är så små att de inte går att hålla i på ett säkert sätt.

Varning! Maskinen är avsedd för endast en användare i taget. Flera personer får inte arbeta vid maskinen samtidigt.

Varning! Läs bruksanvisningen och dra ur stickproppen innan service, rengöring etc.

Särskilda säkerhetsföreskrifter för kap och geringssåg

• Varning! Dra ur nätsladdens stickpropp före service eller byte av klinga.
• Kontrollera att alla delar fungerar tillfredsställande och att säkerhetsanordningarna skyddar som avsett innan du startar sågen!
• Varning! Använd endast kapklingor. Se till att hårdmetallklingorna har negativ tandning. Använd inga klingor med djupa mellanrum mellan tänderna eftersom de kan böjas och komma i kontakt med klingskyddet. En skadad sågklinga ska omedelbart bytas ut!

• Använd inte sågen förrän den är helt och rätt monterad enligt den här bruksanvisningen. Kontrollera motorns och klingans rotationsriktning (se rotationspil på klingskyddet). Kontrollera att inte sågklingan vidrör rotationsbordet i någon inställning. Dra ur stickproppen och luta sågklingan manuellt i 45° och 90°. Justera såghuvudet om det behövs.

• Om du inte förstår hur sågen ska hanteras bör du be någon kunnig person om råd.

• Såga inte på fri hand. Fixera ämnet säkert mot anslaget på lämpligt sätt innan du börjar såga! Om ämnet som du sågar kräver att du har ena handen så nära klingan som ca 10 cm ska du alltid låsa ämnet i läge med en tving etc. innan sågning.
• Varning! Håll händerna borta från sågklingan. Såga aldrig små bitar. Använd påskjutare!
• Kontrollera att klingan är väl centrerad, vass, löper fritt och utan vibrationer.
• Låt motorn komma upp i varv innan du börjar såga.
• Håll motorns ventilationsöppningar rena och fria från spån.
• Se alltid till att alla tvingskruvar är åtdragna innan du börjar såga, även om bordet är fixerat i fast vinkelläge.
• Se till att klingan och flänsarna är rena och att spindelmuttern är åtdragen, använd endast de klingflänsar som hör till just din såg.
• Använd endast klingor med 210 mm diameter och rätt hastighetsklassning (min. 5000 v/min).
• Ordna lämpligt extra stöd vid sågning av långa ämnen.
• Kontrollera alltid före sågning att klingan inte är spräckt eller skadad. Byt omedelbart ut en sådan klinga!
• Använd inte sågen om någon komponent till sågen fattas, är skadad eller fungerar felaktigt. Dra ur stickproppen till sågen om den börjar låta konstigt eller vibrera. Låt en fackman byta ut den komponent som fattas eller inte fungerar innan du använder sågen igen.
• Såga aldrig om skydden inte sitter på plats och fungerar problemfritt!
• Sträck dig aldrig runt eller bakom klingan när den roterar. Stå stadigt så att du alltid kan behålla balansen.
• Kontrollera att klingan kan rotera fritt (särskilt efter transport och/eller klingbyte) innan du sätter i stickproppen och startar sågen.
• Lås aldrig strömbrytaren i läge ON.
• Viktigt! När du kapat helt genom ämnet: Släpp strömbrytaren och vänta tills klingan slutat rotera innan du lyfter upp såghuvudet.
• Släpp strömbrytaren och vänta tills klingan stannat innan du flyttar ämnet eller ändrar någon inställning.
• Ta inte bort fastnade eller avkapade bitar förrän klingan har stannat.
• Såga aldrig i järnhaltiga metaller eller i tegel eller murbruk.
• Använd aldrig sågen i närheten av lättantändliga gaser eller vätskor.
• Rengör aldrig sågens plastdelar med lösningsmedel. Lösningsmedlen kan lösa upp plasten eller skada materialet på annat sätt, rengör endast med en mjuk, fuktad duk.
• Dra ur nätsladdens stickpropp och gör ren sågen innan du lämnar den. Se till att arbetsytan är städad när du avslutar arbetet.
• Spar denna bruksanvisning. Titta igenom den ofta och använd den för att instruera andra. Se till att alla personer som använder sågen läser dessa instruktioner.
• Utsätt inte sågen för regn och använd den inte i fuktig miljö.
• Ordna god belysning på arbetsplatsen.
• Använd lämpliga arbetskläder, löst hängande kläder eller smycken kan fastna i roterande delar.
• Användare ska vara minst 18 år, användare som är 16 år ska ha uppsikt av instruktör vid användning av sågen. Håll barn borta från sågen när den är ansluten till eluttag.
• Håll ordning på din arbetsplats låt inte avkap eller annat skräp ligga framme i onödan. Se till att spillbitarna kan avlägsnas från sågklingan, de kan annars kastas iväg av sågklingan.
• Distrahera inte personer som arbetar med sågen.
• Försök inte att stanna klingan genom att trycka något emot klingans sida när du har stängt av strömmen till sågen.
• Använd aldrig sågklingor som inte överensstämmer med specifikationer i denna manual.

• Det är viktigt att alltid kontrollera att alla skydd som täcker sågklingan fungerar bra.

• Lås aldrig fast skyddshuven i öppet läge och demontera aldrig maskinens skydd och ändra inte deras funktion. Använd aldrig en skadad eller felaktig säkerhetsanordning, byt ut omedelbart!

• Se till att placera händerna på ett säkert sätt, så att de inte åker in i sågklingan om du tappar balansen. Såga aldrig ämnen som är så små att de inte går att hålla i på ett säkert sätt.
• Använd ett bord, rullstöd etc. som stöd när du arbetar med långa arbetsstycken, så att inte maskinen tippar.
• Spänn fast runda arbetsstycken med lämpliga anordningar, så att de inte kan rotera.
• Det får aldrig vara spikar eller andra främmande delar i ämnet som ska sågas.
• Stå alltid vid sidan av sågklingan när maskinen används, så att inte du träffas av klingan om den går sönder.
• Tryck alltid arbetsstycket mot bordet och anhållet vid sågning så att det inte kan vrida sig eller röra sig under sågningen.
• Såga aldrig flera arbetstycken samtidigt.
• Försök aldrig att ta bort spån, flisor eller trä som har fastnat, när sågklingan roterar. Om du ska justera maskinen eller ta bort bitar som har fastnat, stäng alltid av maskinen först och dra ur nätsladdens stickpropp.
• Om du ska ändra, justera eller rengöra maskinen eller mäta arbetsstycket, stäng alltid av maskinen först och dra ur nätsladdens stickpropp.
• Stäng av motorn och dra ur nätsladdens stickpropp när du lämnar din arbetsplats.
• Einstallation, reparation eller underhåll ska endast utföras av yrkesman.
• Alla skydd och säkerhetsanordningar ska återmonteras omedelbart efter reparation eller underhåll.
• Det är viktigt att följa tillverkarens säkerhets-, användnings- och underhållsanvisningar, likaväl som att följa de dimensions anvisningar som anges i Tekniska data.
• Det är nödvändigt att följa arbetsmiljöverkets regler likaväl som andra generella säkerhetsregler.
• Använd endast maskinen med spånutsugning i stängt rum, om rummet har tilluftsanslutning, för att undvika vakuum i rummet.
• Sågen ska endast anslutas till uttag med 230 V som är säkrat med min. 10 A.
• Skadade säkerhetsanordningar och delar ska bytas ut eller repareras av yrkesman hos auktoriserad serviceverkstad.
• Denna maskin överensstämmer med alla relevanta säkerhetsbestämmelser. Maskinen får endast repareras av yrkesman hos auktoriserad serviceverkstad med originaldelar. Om du inte följer denna regel kan det leda till olyckstillbud och utsätta användaren för fara.

Förpackningen innehåller

• Nyckel till sågklinga
• Spånpåse
  • Materialstöd (2 st.)
• Kap- och geringssåg
• Bruksanvisning
• Stöd (till baksidan)
  • Handtag till geringsbord

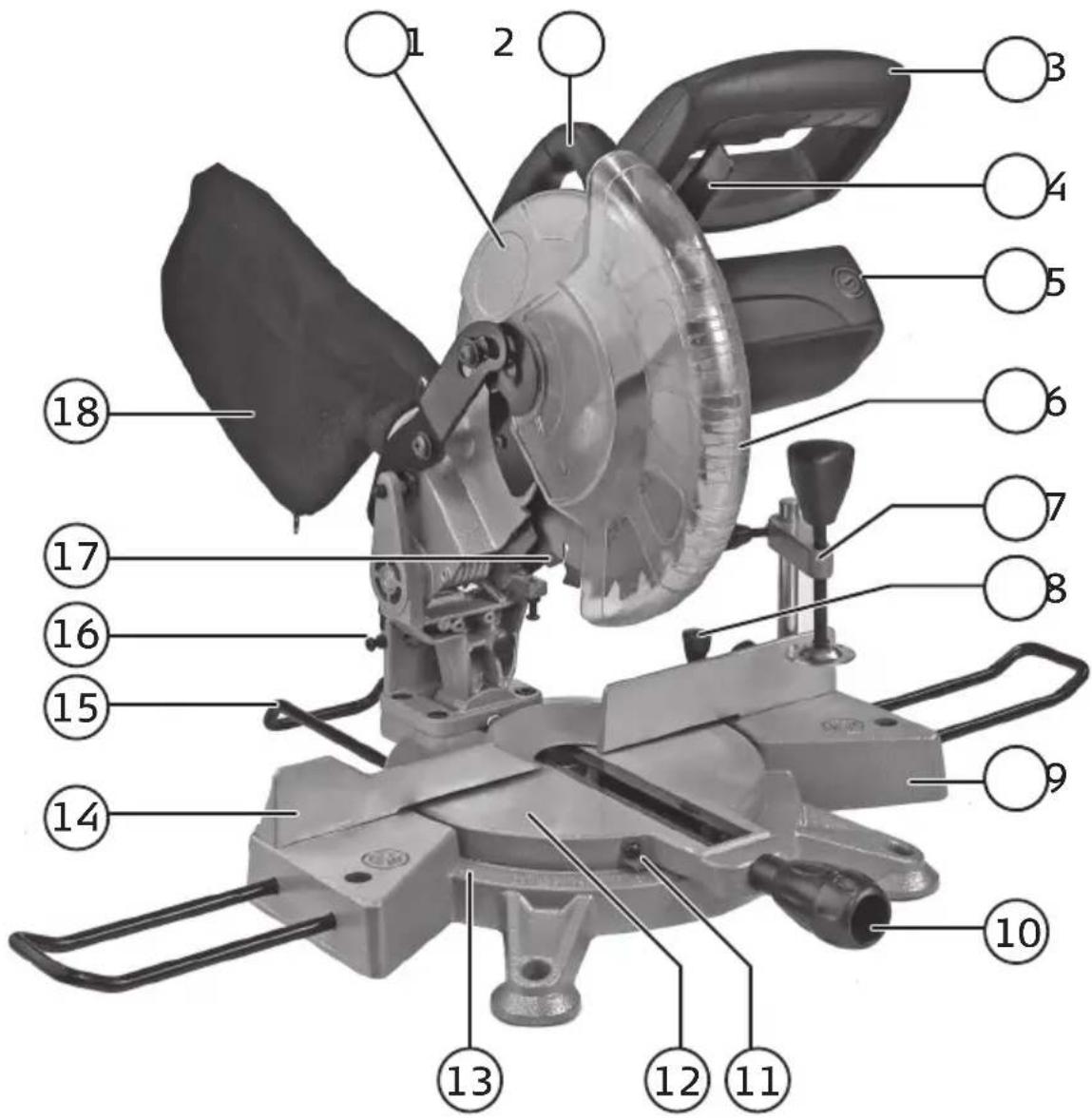

Beskrivning

1. Fast klingskydd
2. Handtag, bakre
3. Handtag
4. Frigöringsspak
5. Lock till kolhållare
6. Klingskydd, rörligt
7. Tving
8. Låsratt till geringsbord

9. Bottenplatta

10. Handtag till geringsbord

11. Indexmärke till geringsskala
12. Geringsbord
13. Geringsskala
14. Anhåll
15. Bakre stöd

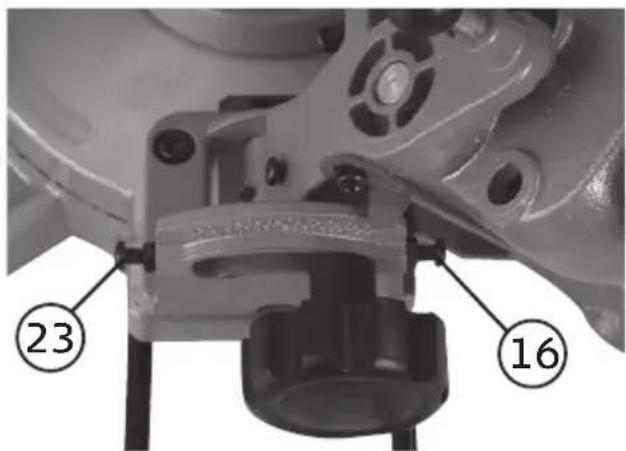

16. Stoppskruv för 45°-lutning
17. Sågklinga
18. Spånpåse

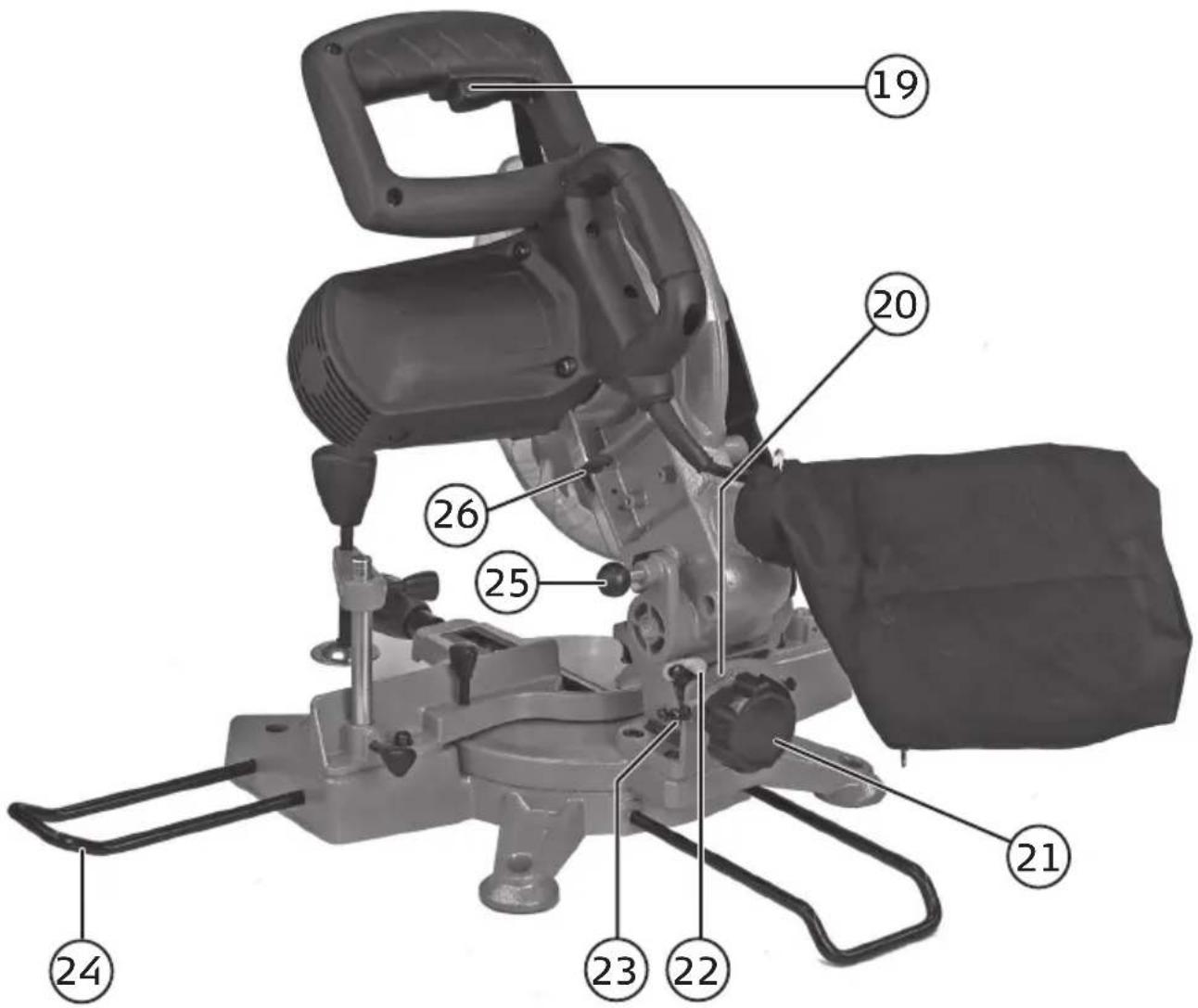

1. Strömbrytare
2. Lutningsskala
3. Låsratt för såghuvudets lutning
4. Indexmärke för lutningsskala
5. Stoppskruv för 90°-lutning
6. Materialstöd
7. Spärr för såghuvud
8. Spindellås

Montering

1. Montera materialstöden (24) på sidorna av bottenplattan (9) och dra fast dem med skruvarna på undersidan.
2. Montera tvingen (7) i ett av monteringshålen i anhållet och dra åt med en låsskruv.
3. Skruva fast det bakre stödet (15), vänd den böjda delen neråt.
4. Montera spånpåse (18) eller anslut en spånsug.

Åtgärder innan maskinen börjar användas

• Maskinen ska vara stabilt monterad t.ex. på arbetsbänk eller stativ.
• Alla skydd och säkerhetsanordningar ska vara rätt monterade innan maskinen startas.
• Sågklingan ska kunna löpa fritt i alla inställningsvarianter.
• När du arbetar med trä som har bearbetats tidigare ska du vara vaksam och söka efter främmande föremål i arbetsstycket t.ex. spik eller skruv.
• Innan du startar maskinen ska du kontrollera att sågklingan är rätt monterad och att alla rörliga delar löper lätt.
• Kontrollera att låsvreden som fixerar såghuvudet och geringsbordet är åtdragna innan sågningen påbörjas.
• Innan du ansluter maskinen till ett eluttag bör du kontrollera att den är avsedd för samma spänning som du har i eluttaget.

Användning

Inställning av kap och geringssågen

1. Lossa geringsbordet.
   Justera geringsbordet (12) och skruva upp låsratten (8) ca 2 varv. Vrid geringsbordet till önskat läge med handtaget (10).
2. Ställ in geringsbordet.
   Geringsbordet (12) har fasta lägen för: 0°, 15°, 22,5°, 30° och 45°. Lossa låsratten (8) och ställ in önskad vinkel mot indexmärket (11). Lås fast geringsbordet med låsratten (8).
3. Frigör såghuvudet.
   Tryck försiktigt ner såghuvudet och dra ut spärren (25) för att frigöra såghuvudet (om det är låst i sitt nedre läge).
4. Låt såghuvudet återgå till översta läget.
   Håll i handtaget och låt såghuvudet fjädra upp till det översta läget. Kontrollera att frigöringsspaken (4) låser det rörliga klingskyddet (6).

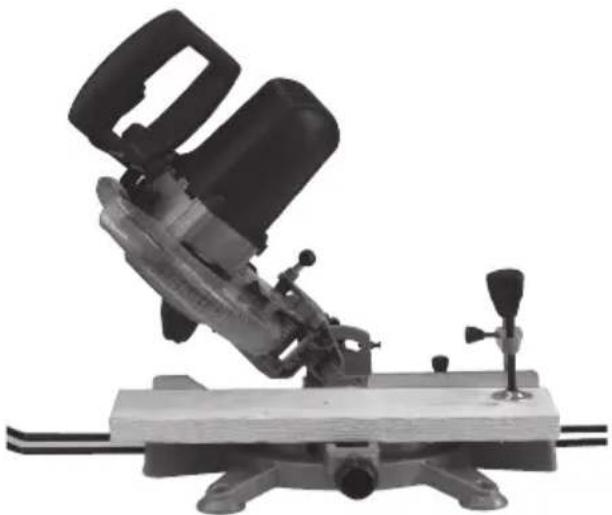

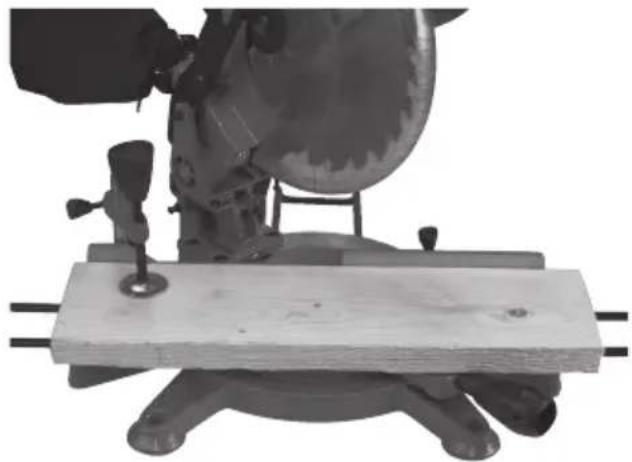

5. Ställ in såghuvudets lutning.
   Öppna lässkruven (21) och ställ in önskad lutning. Såghuvudet kan lutas upp till 45° åt vänster.

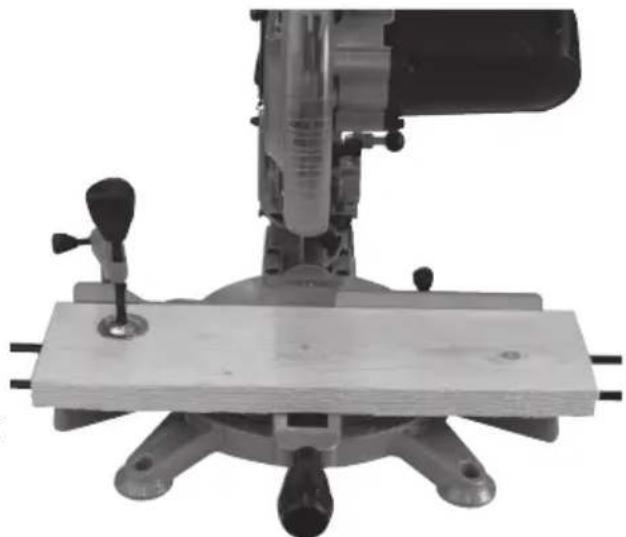

Kapa med klingan vinklad 0°

1. Kontrollera att indexmärket står på 0 på graderingen.
2. Dra ut spärren och släpp upp såg huvudet till sitt övre läge.
3. Placera arbetsstycket som ska kapas mot anhållet på geringsbordet.
4. Tryck in strömbrytaren för att starta motorn, tryck in frigöringsspaken och för lugnt och jämnt ner handtaget och låt sågklingan kapa arbetsstycket.
5. När kapningen är klar: Släpp ström brytaren och när motorn har stannat kan såghuvudet föras upp till sitt övre läge.

Varning! Maskinens balansfjädrar trycker automatiskt upp såghuvudet efter kapningen. Släpp därför inte handtaget när kapningen är klar, håll i handtaget och bromsa svagt när såghuvudet fjädrar upp.

Kapa med klingan vinklad 0-45°

Med sågen kan du kapa i vinkel 0–45°.

1. Lossa på låsratten för vinkling, luta sedan klingan i önskad vinkel med hjälp av graderingen.
2. Dra åt låsratten för vinkling för att fixera klingans läge igen.
3. Kapa enligt tidigare beskrivning.

Finjustering av ändlägena 0 och 45°-vinkel

1. Lossa låsvredet och vinkla sågen mot ändläget 0°.
2. Kontrollera vinkeln mellan klinga och geringsbord med en 90°-mall.
3. Justera vid behov ändläget genom att lossa muttern och justera ändläget med insexskruven (23).
4. Dra åt muttern efter justeringen.
5. Samma förfarande gäller vid kontroll av ändläget för 45° men använd en 45°-mall och justera med muttern och insexskruven (16).

Geringssågning

Med sågen kan du gersåga med vinkel -45°/0°/+45°.

1. Dra ut spärren och släpp upp såghuvudet till sitt övre läge.
2. Placera arbetsstycket som ska kapas mot anhållet på geringsbordet.
3. Lossa på låsratten för geringsbordet och ställ in önskad geringsvinkel med hjälp av graderingen för gering, dra åt låsratten igen.
4. Tryck in strömbrytaren för att starta motorn, tryck in frigöringsspaken och för lugnt och jämt ner handtaget och låt sågklingan kapa arbetsstycket.
5. När kapningen är klar: Släpp strömbrytaren och när motorn har stannat kan såghuvudet föras upp till sitt övre läge.

Sågning i böjda ämnen

Vid sågning av flata ämnen bör du kontrollera om ämnet är böjt, vänd det som figuren visar annars nyper ämnet fast klingan i slutet av kapningen.

Spånpåse

Sågen är försedd med en spånpåse Den kan tömmas genom att öppna blixtlåset i botten, du kan också ansluta en spånsug till uttaget.

Byte av sågklinga

Använd endast sågklingor av rekommenderad typ, böjda, spruckna eller på annat sätt skadade sågklingor ska genast bytas ut.

1. Dra ur nätsladdens stickpropp.
2. Dra ut spärren och släpp upp såghuvudet försiktigt.
3. Tryck in frigöringsspaken och vik undan det rörliga klingskyddet uppåt.
4. Tryck in spindellåset med en hand och vrid klingan med andra handen tills klingan läses, håll kvar spindellåset intryckt och använd den bifogade nyckeln för att lossa på klingbulten (vrid medurs).
5. Ta bort klingbulten och den yttre klingflänsen helt.
6. Ta bort sågklingan.
7. Montera den nya sågklingan i omvänd ordning.
8. Var noga med att rengöra klingfläns och fästbult innan montering. Såg-klingans rotationsriktning ska vara lika som pilen på käpan.

1. Kontrollera att spindellåset har fjädrat tillbaka och släppt.

2. Kontrollera att alla skydd är rätt monterade och i god funktion innan sågen startas.

Varning! Kontrollera alltid att klingan löper lätt i sågens alla olika inställningslägen när du har bytt sågklinga!

Varning! Ta bort nyckeln och kontrollera att spindellåset fjädrat tillbaka och släppt innan maskinen startas!

Inspektion och utbyte av kolborstar

Varning! Dra ur nätsladdens stickpropp ur uttaget innan du börjar kontrollera kolborstarna.

Kolborstarnas livslängd varierarberoende på hur hårt motorn belastas. Kontrollera dem efter 50 timmars drifttid om sågen är ny eller om du har satt i nya borstar. Efter första kontrollen inspekterar du dem efter var tionde drifttimme tills det är dags för nya borstar.

Du kontrollerar kolborstarna på följande sätt:

1. Ta bort de båda locken, ett på varje sida om motorn.
2. Kolborstarna sitter innanför locken, dra ur kolborstarna.
3. Kontrollera kolborstarnas längd (min. 6 mm).
4. Byt ut båda kolborstarna om någon av kolborstarna understiger 6 mm eller om någon fjäder eller shunttråd är bränd eller skadad på något sätt.

• För att undvika att motorn överhettas bör du regelbundet blåsa ren motorn eller dammsuga så att inte spån och damm försämrar kylningen.
• Anslut sågen till ett jordat uttag som är avsäkrat med lägst 10 A trög säkring.
• Släpp genast avtryckaren/strömbrytaren om inte motorn startar direkt. Dra ur stickproppen, kontrollera att sågklingan löper fritt, prova att starta motorn igen om den löpte fritt.
• Om motorn stannar mitt under sågning: Släpp genast avtryckaren/strömbrytaren och dra ur stickproppen, lossa klingan från arbetsstycket, prova sedan att starta motorn igen.
• Kontrollera anslutningar, överbelastning (flera anslutna enheter på samma säkring, strålkastare etc.), ledararea min. 1,5 mm² upp till 7 meters längd, min. 2 mm² vid 7 till 15 meters längd. Kabellängd ej över 15 meter.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Sågklinga m. hårdmetalltänder ∅ 210 × ∅ 30 × 2,6 mm

Antal tänder 24

Inställbar lutning av sågklinga 0–45° till vänster

Justerbar gersågning -45^/0^/+45^

LpA (bullernivå) 89,2 dB(A), K: 3dB(A)

LwA (bullereffekt) 102,2 dB(A), K: 3dB(A)

Bord: 390 × 135 mm

Max. virkesdimension vid 90° 60 × 120 mm

Max. virkesdimension vid 45° 60 × 85 mm

Max. virkesdimension vid 2 × 45°

(gering båda sidor) 35 × 85 mm

Advarsel! Maskinen må betjenes av en bruker av gangen. Flere personer må ikke bruke maskinen samtidig.

Kappe med klingen vinklet i 0°

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Utfärdats av följande anmälda organ:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
