HB920D - Sag Cocraft - Gratis bruksanvisning og manual

Produkttype	Elektrisk sirkelsag
Merke	Cocraft
Modell	HB920D
Strømforsyning	230V AC, 50Hz
Strømforbruk	1200 W
Bladdiameter	190 mm
Akselstørrelse	20 mm
Tomgangshastighet	5000 rpm
Maks skjæredybde ved 90°	65 mm
Maks skjæredybde ved 45°	45 mm
Faskapasitet	0° til 45°
Vekt	4.5 kg
Mål (L x B x H)	350 x 250 x 300 mm
Kabellengde	2 m
Funksjoner	Laserføring, spindellås, støvavsugport, sikkerhetsvern
Sikkerhet	Dobbeltisolasjon, avtrekkerlås
Vedlikehold	Rengjør etter bruk, inspiser kullbørster hver 50. time
Tilgjengelighet av reservedeler	Kontakt Cocraft service eller autoriserte forhandlere
Garanti	2 år (sjekk lokale forskrifter)

Ofte stilte spørsmål - HB920D Cocraft

Hvordan skifter jeg bladet på Cocraft HB920D sagen?

Først, koble sagen fra strømmen. Trykk på spindellåsen for å forhindre at bladet roterer. Bruk den medfølgende nøkkelen til å løsne akselmutteren (drei med klokken sett fra bladsiden). Fjern ytre flens og det gamle bladet. Monter det nye bladet med tennene i rotasjonsretningen (angitt på vernet). Sett sammen igjen og stram mutteren godt mens du holder spindellåsen.

Hvordan justerer jeg skjæredybden?

Løsne dybdejusteringsspaken som sitter nær bunnplaten. Skyv bunnplaten opp eller ned for å angi ønsket dybde. Skalaen viser skjæredybden. Stram spaken igjen. For de fleste materialer, sett bladet til å strekke seg omtrent 5 mm under arbeidsstykkets tykkelse.

Kan jeg bruke HB920D til å kutte metall?

Ja, men du må bruke et skjæreblad for jernholdig metall (f.eks. diamant eller hardmetallspiss). Reduser saghastigheten og bruk lett trykk. Bruk alltid egnet personlig verneutstyr, inkludert vernebriller og hansker. Sørg for at materialet er godt fastspent.

Hvordan bør jeg rengjøre og vedlikeholde sagen?

Etter hver bruk, koble fra og tørk sagen med en tørr klut. Bruk trykkluft til å blåse støv fra motorventiler og bladvern. Sjekk kullbørstene med jevne mellomrom: hvis de er slitt ned til mindre enn 6 mm, bytt begge børstene. Smør fasmekanismen med lett olje om nødvendig.

Hva bør jeg gjøre hvis sagen ikke starter?

Kontroller strømledningen og støpselet for skader. Sørg for at stikkontakten er aktiv. Kontroller at sikkerhetslåseknappen er deaktivert. Hvis sagen fortsatt ikke starter, kan børstene være slitt eller bryteren defekt. Kontakt Cocraft service for reparasjon.

Hvordan bruker jeg laserføringen?

Laserføringen projiserer en rød linje som indikerer skjærelinjen. Skyv laserbryteren til PÅ-stilling. Laseren er fabrikkinnstilt; hvis den trenger justering, bruk skruene nær laserhuset for å justere linjen med bladets skjæring. Laseren krever to AAA-batterier (ikke inkludert).

Når bør jeg bytte kullbørstene?

Bytt kullbørstene når de er slitt til mindre enn 6 mm i lengde, eller hvis sagen gnister overdrevent. Bytt alltid begge børstene samtidig. Bruk originale Cocraft-børster (delnummer finnes i manualen). Sett inn de nye børstene med den buede siden mot kommutatoren.

Hva er garantiperioden for Cocraft HB920D?

Standardgarantien er 2 år fra kjøpsdatoen og dekker produksjonsfeil. Den dekker ikke normal slitasje, feil bruk eller skader fra uautoriserte reparasjoner. Ta vare på kvitteringen som kjøpsbevis.

Kan jeg bruke skjøteledning med denne sagen?

Ja, men bruk en kraftig ledning klassifisert for minst 15 ampere og egnet for utendørs bruk om nødvendig. Hold skjøteledningen så kort som mulig for å unngå spenningsfall. Ikke bruk ledninger lengre enn 30 meter (100 fot). Sørg for at ledningen er fullstendig utrullet for å forhindre overoppheting.

Hva er maksimal skjærekapasitet for sagen?

Ved 90° (vinkelrett på basen) kan sagen kutte opptil 65 mm dybde. Ved 45° fas er maksimal skjæredybde 45 mm. For panelsaging er bredden begrenset kun av arbeidsstykkets størrelse; bruk en styreskinne for lange kutt.

BRUKSANVISNING HB920D Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter - Elektriske håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.

Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Ikke bruk elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Kontakten til det elektriske verktøyet må passe i veggkontakten. Kontakten må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær ikke apparatet i strømledningen. Dra heller ikke i strømledningen når du skal ta stikket ut av kontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte kontakter kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal en benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trøtt eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler.

Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsinstruksjoner for bändsliper

• Hold på de isolerte gripeflatene når du bruker det elektriske håndverktøyet.
  Slipebåndet kan komme i kontakt med sin egen strømkabel. Dersom en strømførende strømkabel kappes over kan metalldeler på verktøyet bli strømførende og utsette brukeren for elektrisk støt.
• Bruk vernemaske eller vernebriller med støvfilter for innånding, ved sliping. Langvarig eksponering av slipestøv er skadelig for helsen. Enkelte treslag kan gi skader selv etter kort eksponeringstid.
• Kontroller at slipebåndet ikke er skadet og at det er sentrert.
• Påse at slipebåndet ikke kommer i kontakt med noen del av emnet ved oppstart. Start maskinen og la den komme opp i turtall før slipingen starter.
• Hold maskinen stodig med begge hendene.
• Påse at det ikke finnes spikre eller andre fremmedelementer i emnet när du skal slipe.
• Hold motorens luftkjøleinntak rene og åpne så ikke motoren overopphetes.
• Bruk vernemaske ved slipearbeid. Dersom det er mulig kan du koble en støvsuger til maskinen.
• Vær ekstra nøye ved sliping av maling som kan inneholde bly og ved sliping av tre, metall eller andre materialer, som kan avgi giftig slipestøv. Påse at personer som oppholder seg i nærheten av arbeidsplassen, også er beskyttet.
• Slipestøv kan være svært brannfarlig når det blandes med luft.

Advarsel! Bruk aldri utsug når du sliper metall. Gnister kan forårsake brann i støvsugeren/utsuget.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reducerer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid hørselsvern, vernebriller eller visir og støvmaske.

Bruk

Montering og skifte av slipebånd

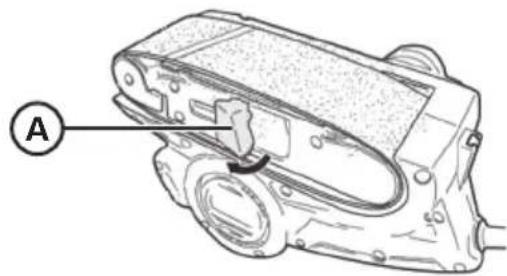

1. Vik spennarmen (A) helt ut.
2. Montér slipebåndet over drivrullene.
3. Slå spennarmen tilbake.

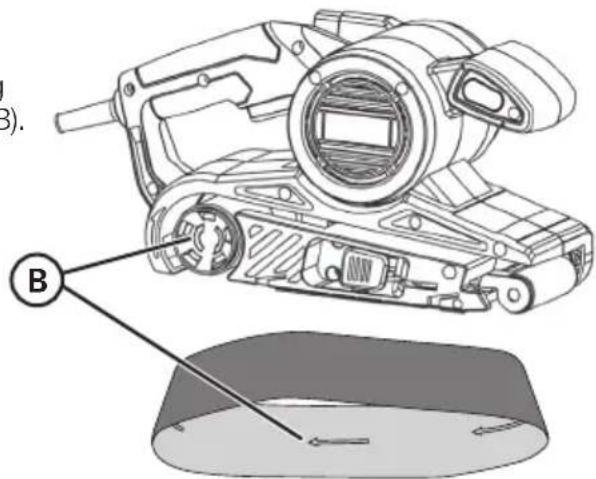

Obs! Vær nøye med at slipebåndet monteres med riktig rotasjonsretning! Både bändsliperen og slipebåndet (75 × 533 mm) har rotasjonsmerking (B). Merkingen skal vende samme vei.

Sentrer slipebåndet

1. Hold maskinen med slipebåndet oppover.
2. Trykk inn strømbryteren og sjekk hvordan båndet går.

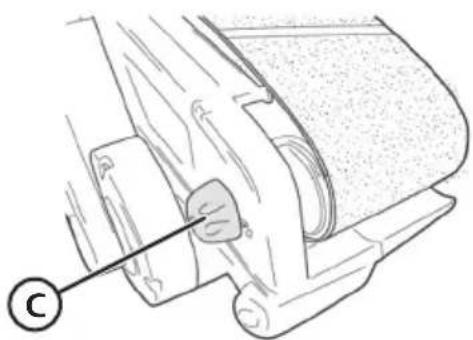

3. Vri på justeringsrattet (C) med- eller motsols, for å sentrere båndet.

Obs!

Slipebåndet må være sentrert ellers blir det frynsete og slitt på sidene og må skiftes ut.

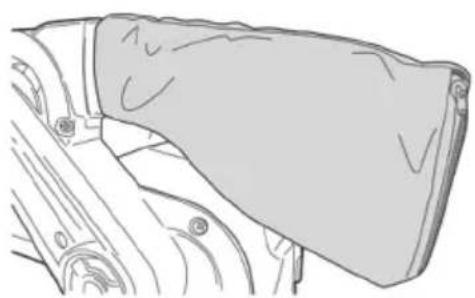

Monter støvpose eller kobling til støvpose

Starte og stenge med strømbryteren

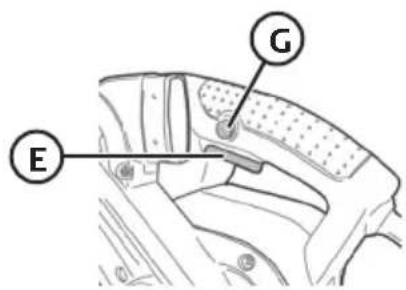

Start: Trykk på strømbryteren (E) for å starte.

Stopp: Slipp opp strømbryteren for å stenge.

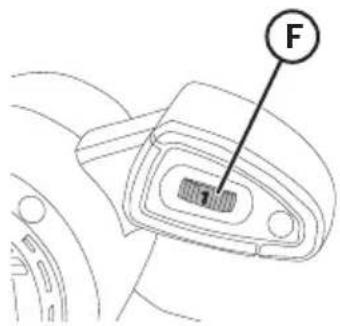

Variabel hastighet: Still inn ønsket hastighet med bryteren (F).

Kontinuerlig bruk

Start: Trykk inn strømbryteren (E) først og deretter låseknappen på strømbryteren (G), slipp opp strømbryteren.

Stopp: Trykk inn strømbryteren og slipp den uten å røre läseknappen.

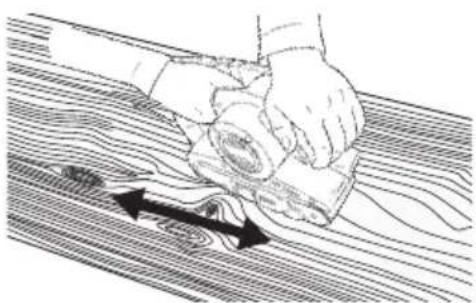

Slipning

- Før maskinen fram- og bakover, parallelt med emnets fiberretning.

- Ikke press maskinen. Båndsliperens egen vekt gir et passende trykk. Ved for høy mating kan emnet få brennmerker.

Stell og vedlikehold

• Strømkabelen bør sjekkes regelmessig. Produktet må ikke brukes dersom strømkabelen eller støpselet er skadet.
• Hvis strømkabelen er skadet skal den skiftes av en faglært elektriker.
• Trekk støpselet ut fra strømuttaket før skifting av bånd, service og vedlikehold.
• Hold alltid motorens ventilåpningen frie for smuss.
• Tørk av med en tørr klut og støvsug ved behov.
• Når bändsliperen ikke er i bruk skal den lagres tørt og utilgjengelig for barn.

Feilsøking

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Spesifikasjoner

Nettspenning 230 V AC, 50 Hz

Effekt 920 W

Båndhastighet 150–270 m/min

Slopeflate 75 × 130 mm

Vekt 2,7 kg

Slipebånd 75 × 533 mm (3" × 21")

Lpa (støynivå) 90,3 dB(A), K = 3 dB(A)

Lwa (støyeffekt) 101,3 dB(A), K = 3 dB(A)

Vibrasjonsverdi

$$ a _ {h} = 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
