Produkttyp	Sladdbunden cirkelsåg
Varumärke	Cocraft
Modell	HB920D
Strömförsörjning	230V AC, 50Hz
Effektförbrukning	1200 W
Sågklingans diameter	190 mm
Klinghål	20 mm
Tomgångsvarvtal	5000 rpm
Max skärdjup vid 90°	65 mm
Max skärdjup vid 45°	45 mm
Geringskapacitet	0° till 45°
Vikt	4.5 kg
Mått (L x B x H)	350 x 250 x 300 mm
Kabellängd	2 m
Funktioner	Laserguide, spindellås, dammutsugsport, skyddskåpa
Säkerhet	Dubbelisolation, avtryckarlås
Underhåll	Rengör efter användning, kontrollera kolborstar var 50:e timme
Tillgänglighet på reservdelar	Kontakta Cocraft service eller auktoriserade återförsäljare
Garanti	2 år (kontrollera lokala bestämmelser)

Vanliga frågor - HB920D Cocraft

Hur byter jag sågklingan på Cocraft HB920D sågen?

Först, koppla bort sågen från strömmen. Tryck på spindellåset för att förhindra sågklingan från att rotera. Använd medföljande nyckel för att lossa klingmuttern (vrid medurs sett från klingans sida). Ta bort yttre flänsen och den gamla klingan. Montera den nya klingan med tänderna i rotationsriktningen (anges på skyddet). Återmontera och dra muttern ordentligt medan du håller spindellåset.

Hur justerar jag skärdjupet?

Lossa djupjusteringsspaken som sitter nära basplattan. Skjut basplattan upp eller ner för att ställa in önskat djup. Skalan visar skärdjupet. Dra åt spaken igen. För de flesta material, ställ in så att klingan sträcker sig cirka 5 mm under arbetsstyckets tjocklek.

Kan jag använda HB920D för att skära metall?

Ja, men du måste använda en klinga för järnmetall (t.ex. diamant- eller hårdmetallspetsad). Minska sågningshastigheten och applicera lätt tryck. Använd alltid lämplig personlig skyddsutrustning, inklusive skyddsglasögon och handskar. Se till att materialet är ordentligt fastspänt.

Hur rengör och underhåller jag sågen?

Efter varje användning, koppla bort sågen och torka av den med en torr trasa. Använd tryckluft för att blåsa bort damm från motorventiler och klingans skydd. Kontrollera kolborstarna regelbundet: om de är nedslitna till mindre än 6 mm, byt båda borstarna. Smörj geringsmekanismen med lätt olja om det behövs.

Vad gör jag om sågen inte startar?

Kontrollera strömsladden och kontakten för skador. Se till att uttaget är strömförande. Kontrollera att säkerhetslåsknappen är urkopplad. Om sågen fortfarande inte startar kan borstarna vara slitna eller strömbrytaren defekt. Kontakta Cocraft service för reparation.

Hur använder jag laserguiden?

Laserguiden projicerar en röd linje som visar skärlinjen. Skjut laseromkopplaren till PÅ-läget. Lasern är fabriksinställd; om den behöver justeras, använd skruvarna nära laserhuset för att rikta in linjen med klingans skär. Lasern kräver två AAA-batterier (ingår inte).

När ska jag byta kolborstarna?

Byt kolborstarna när de är slitna till mindre än 6 mm längd, eller om sågen gnistor för mycket. Byt alltid båda borstarna samtidigt. Använd originalborstar från Cocraft (reservdelsnummer finns i manualen). Sätt i de nya borstarna med den kupade sidan mot kommutatorn.

Vilken garantiperiod gäller för Cocraft HB920D?

Standardgarantin är 2 år från inköpsdatum, och täcker tillverkningsfel. Den täcker inte normalt slitage, felaktig användning eller skador från obehöriga reparationer. Spara kvittot som köpbevis.

Kan jag använda en förlängningssladd med den här sågen?

Ja, men använd en kraftig sladd märkt för minst 15 A och lämplig för utomhusbruk om det behövs. Håll förlängningssladden så kort som möjligt för att undvika spänningsfall. Använd inte sladdar längre än 30 meter. Se till att sladden är helt avlindad för att förhindra överhettning.

Vilken är sågens maximala skärkapacitet?

Vid 90° (vinkelrätt mot basen) kan sågen skära upp till 65 mm djup. Vid 45° geringsvinkel är max skärdjupet 45 mm. Vid sågning av skivor begränsas bredden endast av arbetsstyckets storlek; använd en styrskena för långa snitt.

BRUKSANVISNING HB920D Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara dessa instruktioner.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteri-drivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skydds-utrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar.

Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsregler för bandslip

• Håll endast i det elektriska handverktygets isolerade gripytor, slipbandet kan komma i kontakt med den egna nätkabeln. Att kapa en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.
• Bär skyddsmask eller skyddsglasögon med dammfilter vid slipning, långvarig exponering av slipdamm är skadlig för hälsan, vissa träslag kan ge skador redan vid kort exponeringstid.
• Kontrollera att slipbandet inte är skadat och väl centrerat.
• Se till att slipbandet inte kommer i kontakt med någon del av ämnet vid start, starta maskinen och låt den komma upp i varv innan slipningen påbörjas.
• Håll i maskinen stadigt med båda händerna.
• Se till att det inte finns några spikar eller främmande föremål i det ämne du tänker slipa.
• Håll motorns kylluftintag rena och öppna så att inte motorn överhettas.
• Bär skyddsmask vid sliparbeten och om möjligt använd även en dammsugare ansluten till maskinen.
• Var extra noggrann vid slipning av färg som kan innehålla bly eller vid slipning av trä, metall eller andra material som kan avge giftigt slipdamm, se då också till att personer som vistas på eller i närheten av arbetsplatsen är skyddade.
• Slipdamm kan vara mycket brandfarligt i blandning med luft.

Varning! Använd aldrig utsug när du slipar metall, gnistor kan orsaka eldsvåda i dammsugare/utsug.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd, skyddsglasögon eller visir och andningsskydd.

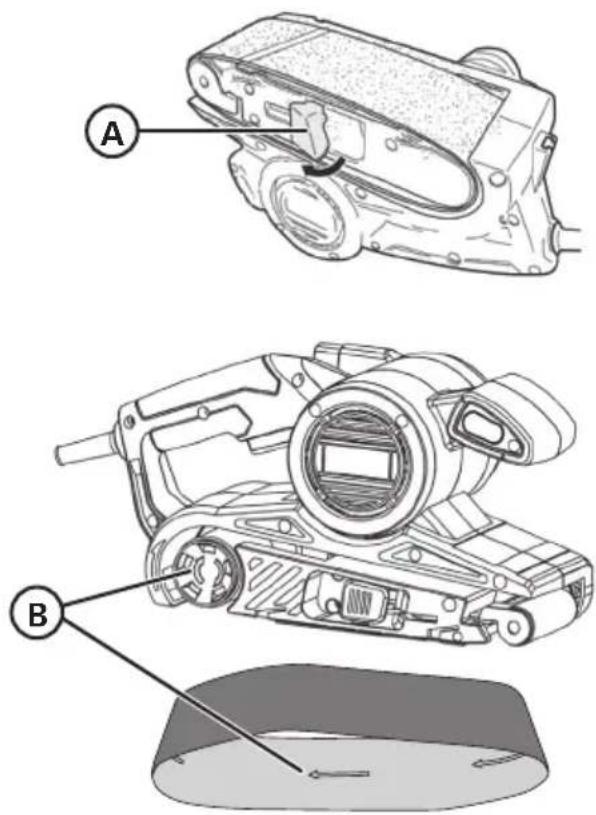

Användning Montera/byt slipband

1. Vik ut spännarmen (A) helt.
2. Montera slipbandet över drivrullarna.
3. Vik tillbaka spännarmen.

Obs! Var noga med att slipbandet monteras med rätt rotationsriktning! Både bandslipen och slipbandet (75 × 533 mm) har rotationsmärkning (B), märkningen ska vara åt samma håll vid montering av slipband.

1. Håll bandslipen med slipbandet uppåt.
2. Tryck in strömbrytaren, se hur ban det går.

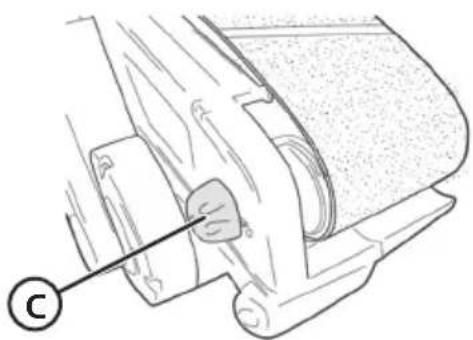

3. Vrid på justeringsratten (C) med- eller motsols för att centrera bandet vid behov.

Obs!

Slipbandet måste vara centrerat annars blir det fransigt på sidorna och måste bytas ut.

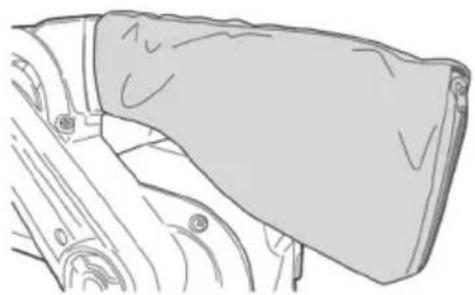

Montera dammpåse eller anslutning för dammsugare

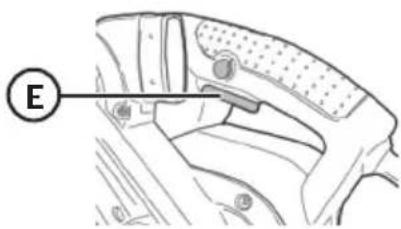

Starta och stäng av med strömbrytaren

Start: Tryck på strömbrytaren (E) för att starta bandslipen.

Stopp: Släpp strömbrytaren för att stänga av.

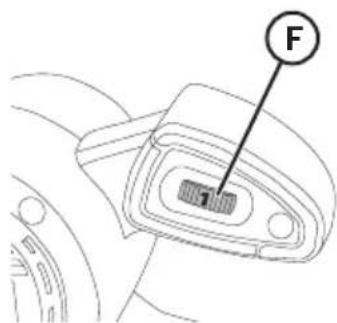

Variabel hastighet: Ställ in önskad hastighet med vredet (F).

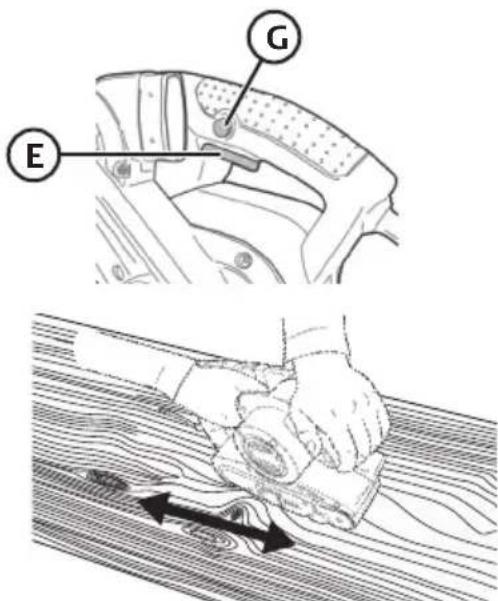

Kontinuerlig användning

Start: Tryck och håll in strömbrytaren (E) först och sedan strömbrytarens låsknapp (G), släpp strömbrytaren.

Stopp: Tryck in strömbrytaren och släpp den utan att röra låsknappen.

- Håll maskinen stadigt med båda händerna.

- För maskinen framåt och bakåt, parallellt med ämnets fiberriktning.

- Pressa inte maskinen, bandslipens egen vikt ger lagom avverkningstakt. Vid för hög matning kan ämnet brännas vilket ger fula märken.

Skötsel och underhåll

• Nätsladden bör regelbundet kontrolleras. Använd aldrig produkten om nätsladden eller stickproppen är skadade.
• Om nätsladden på något sätt skadas ska den bytas av behörig elektriker.
• Dra alltid ut nätkabeln ur vägguttaget före bandbyte, skötsel och underhåll.
• Håll alltid motorns ventilationsöppningar fria från föroreningar.
• Rengör bandslipmaskinen med en torr trasa och dammsug vid behov.
• Förvara bandslipmaskinen torrt och utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Bandslipmaskinen startar inte. • Är nätkabeln hel och ordentligt ansluten till vägguttaget?• Finns det ström i vägguttaget?

Bandslipmaskinen går sakta. • Tänk påatt inte pressa bandslipmaskinen.Låt den arbeta i sin egen takt.

Dåligt slipresultat. • Är slipbandet slitet?Byt vid behov.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 230 V AC, 50 Hz

Effekt 920 W

Bandhastighet 150–270 m/min

Slipyta 75 × 130 mm

Vikt 2,7 kg

Slipband 75 × 533 mm (3" × 21")

LpA (bullernivå) 90,3 dB(A), K = 3 dB(A)

LwA (bullereffekt) 101,3 dB(A), K = 3 dB(A)

Vibrationsvärde

$$ a _ {h} = 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Båndsliper

Art.nr. 18-3615 Modell HBS76CV-UK

41-1232

HBS76CV

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
