KÄYTTÖOHJE HB920D Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita - Sähkökäyttöinen käsityökalu

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

Säästä nämä ohjeet!

Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Nauhahiomakoneen turvallisuusohjeet

• Pidä kiinni ainoastaan sähkökäyttöisen käsityökalun eristetyistä pinnoista, hiomanauha saattaa joutua kosketuksiin virtajohdon kanssa. Jännitteisen johdon katkaiseminen saattaa muuttaa työkalun eristämättömät osat jännitteisiksi ja altistaa käyttäjän sähköiskulle.
• Käytä hioessasi suojanaamaria tai -laseja ja hengityssuojainta. Pitkäaikainen altistuminen hiontapölylle on terveydelle vaarallista. Jotkut puulajit voivat olla sitä jo lyhyen altistumisen aikana.
• Varmista, ettei hiomanauha ole vahingoittunut ja että se on oikein keskitetty.
• Varmista, ettei hiomanauha kosketa materiaalia käynnistettäessä. Käynnistä kone ja anna sen kiihtyä täysille kierroksille ennen hiomisen aloittamista.
• Pidä koneesta kiinni tukevasti molemmin käsin.
• Varmista, ettei hiottavassa materiaalissa ole nauloja tai vieraita esineitä.
• Pidä moottorin tuuletusaukot puhtaina välttääksesi ylikuumenemisen.
• Käytä suojanaamaria hiontatoissä. Jos mahdollista, liitä pölynpoistoimuri koneen imuliitäntään.
• Ole erityisen huolellinen myrkyllisten hiontapölyjen suhteen: Lyijypitoiset maalit, tietyt puut, metallit ja muut materiaalit saattavat tuottaa myrkyllistä pölyä. Huolehdi myös muiden paikalla olevien suojauksesta.
• Hiontapöly saattaa olla erittäin syttymisherkkää sekoittuessaan ilman kanssa.

Varoitus! Älä käytä pölynpoistoa hioessasi metallia. Mahdolliset kipinät saattavat aiheuttaa tulipalon pölynimurissa/pölynpoistossa.

Tärinä

• Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttö-ohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsi-työkalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina kuulosuojaimia, suojalaseja ja visiiriä tai hengityssuojainta.

Käyttö

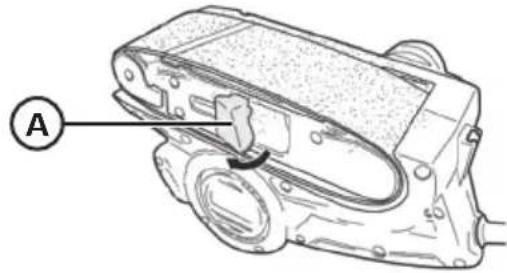

Asenna/vaihda hiomanauha

1. Avaa kiristysvarsi (A) kokonaan.
2. Aseta hiomanauha vetoakseleiden päälle.
3. Taita kiristysvarsi takaisin.

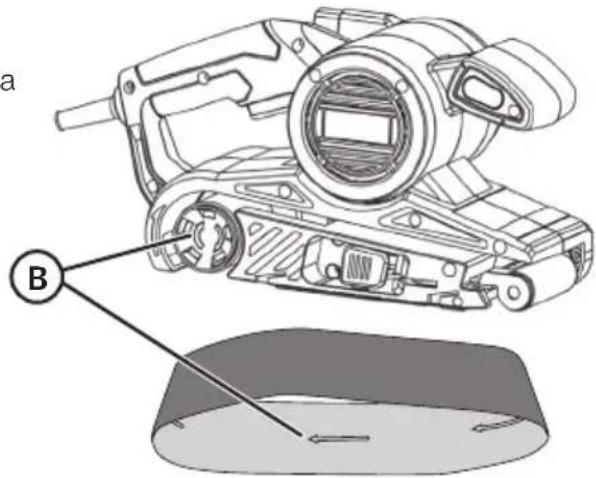

Huom.! Ole tarkkana, että hiomanauhan pyörimissuunta on oikea. Sekä nauha-hiomakoneessa että hiomanauhassa (75 × 533 mm) on pyörimissuuntamerkintä (B). Niiden tulee osoittaa samaan suuntaan hiomanauhaa vaihdettaessa.

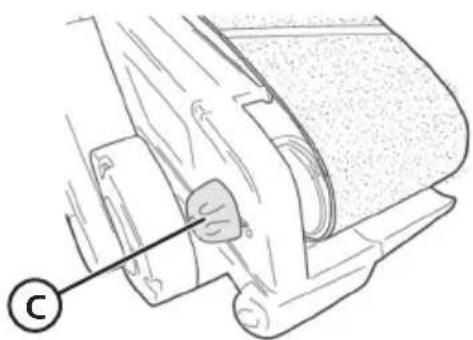

Hiomanauhan keskittäminen

1. Pidä nauhahiomakonetta hiomanauha ylöspäin.
2. Tarkista nauhan liikkuminen kytkemällä virta päälle.
3. Keskitä nauha tarpeen vaatiessa kääntämällä säätönuppia (C) myötä- tai vastapäivään.

Huom.!

Hiomanauha on keskitettävä. Muuten sen reunat hapsuuntuvat ja nauha pitää vaihtaa.

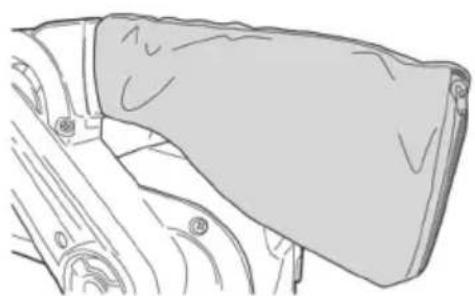

Asenna pölypussi tai pölynimurin liitin

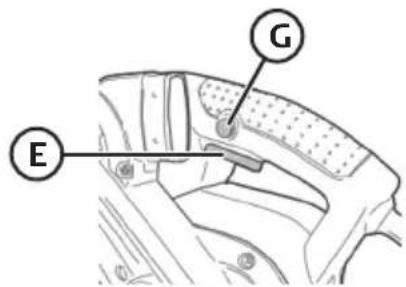

Käynnistä ja sammuta virtakytkimellä

Käynnistys: Paina virtakytkintä (E) käynnistääksesi nauhahiomakoneen.

Pysäytys: Pysäytä työkalu vapauttamalla virtakytkin.

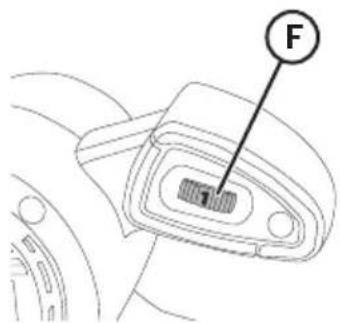

Säädettävä nopeus: Säädä nopeus nupilla (F).

Jatkuva käyttö

Käynnistys: Paina ja pidä pohjassa ensin virtakytkintä (E) ja sitten virtakytkimen lukituspainiketta (G), päästä irti virtakytkimestä.

Pysäytys: Paina virtakytkin alas ja päästä se irti koskematta lukituspainikkeeseen.

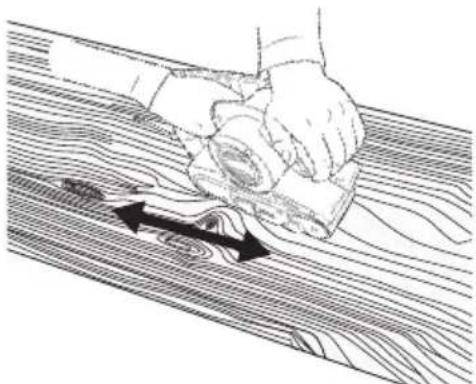

Hiominen

- Pidä koneesta kiinni tukevasti molemmin käsin.

- Liikuta konetta edestakaisin materiaalin kuitujen suunnan mukaisesti.

- Älä pakota konetta, nauhahiomakoneen oma paino takaa riittävän työstöpainon. Liian kovaa painettaessa työstettävään materiaaliin saattaa tulla palojälkiä.

• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos sen virtajohto tai pistoke on vioittunut.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltollikkeessä.
• Irrota virtajohdon pistoke pistorasiasta ennen nauhan vaihtamista, huoltoa ja puhdistamista.
• Varmista, että moottorin ilma-aukkoihin ei kerry likaa tms.
• Puhdista nauhahiomakone kuivalla liinalla ja imuroi se tarvittaessa.
• Jos laite on pitkään käyttämättä, säilytä sitä kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Vianhakutaulukko

Kone ei käynnisty.	• Varmista, että virtajohto on ehjä ja että se on liitetty kunnolla pistorasiaan.• Varmista, että pistorasiassa on virtaa.
Kone käy hitaasti. • Älä pakota nauhahiomakonetta. Anna koneen työskennelläomassa tahdissa.
Huono hiomatulos. •	Onko hiomanauha kulunut? Vaihda tarvittaessa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 230 V AC, 50 Hz

Teho 920 W

Nauhanopeus 150–270 m/min

Hioma-ala 75 × 130 mm

Paino 2,7 kg

Hiomanauha 75 × 533 mm (3" × 21")

LpA (melutaso) 90,3 dB(A), K = 3 dB(A)

LwA (kokonaisääniteho) 101,3 dB(A), K = 3 dB(A)

Tärinäarvo a

$$ _ \mathrm{h} = 2, 5 \mathrm {m/ s^ {2}}, K = 1, 5 \mathrm {m/ s^ {2}} $$

Bandschleifmaschine

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
