Produkttype	Sirkelsag
Modell	HR 850-T
Merke	Cocraft
Strømkilde	Nettstrøm
Nominell effekt	850 W
Bladdiameter	190 mm (7,5 tommer)
Turtall (tomgang)	5000 o/min
Skjæredybde ved 90°	65 mm
Skjæredybde ved 45°	45 mm
Skråstillingsjustering	0° til 45°
Mål (L x B x H)	310 x 240 x 280 mm
Vekt	4,5 kg
Nettledningens lengde	2,5 m
Hovedfunksjoner	Parallellføring, støvavsugstilkobling, sikkerhetsbryter
Vedlikehold	Rengjør ventilasjonsspalter, sjekk kullbørster hver 50. time
Sikkerhetsfunksjoner	Bladvern, avtrekkersperre, anti-kickback
Tilgjengelighet av reservedeler	Utskiftbare kullbørster, blad, parallellføring
Generell informasjon	Designet for kutting av tre, plast og myke metaller

Ofte stilte spørsmål - HR 850-T Cocraft

Hvilken type blad bruker Cocraft HR 850-T?

Cocraft HR 850-T bruker et 190 mm diameter sirkelsagblad med en 20 mm aksel. Bruk alltid blad som er klassifisert for minst 5000 o/min.

Hvordan justerer jeg skjæredybden?

Løsne dybdejusteringsspaken, løft eller senk bunnplaten til ønsket dybde ved hjelp av skalaen, og stram deretter spaken godt. Maksimal dybde ved 90° er 65 mm.

Kan jeg kutte metall med denne sagen?

Ja, men kun myke metaller som aluminium eller kobber med et spesialisert metallskjæreblad. Klemm alltid arbeidsstykket og bruk skjæreolje for best resultat.

Hvordan bytter jeg kullbørstene?

Koble fra sagen. Fjern børsteholderhettene på motorhuset med en skrutrekker. Ta ut de slitte børstene (minimumslengde 5 mm). Sett inn nye identiske børster, sett på plass hettene, og la sagen gå i noen minutter for å tilpasse dem.

Hvilke sikkerhetstiltak bør jeg ta før jeg bruker sagen?

Bruk alltid vernebriller og hørselvern. Sørg for at bladvernet beveger seg fritt og smekker tilbake. Sjekk at avtrekkersperren fungerer. Bruk aldri et sløvt eller skadet blad.

Hvordan bytter jeg sagbladet?

Koble fra sagen. Trykk inn spindellåsen for å forhindre rotasjon. Bruk den medfølgende nøkkelen til å løsne akselbolten (drei med klokken på høyre side). Fjern den ytre flensen og det gamle bladet. Monter nytt blad med tennene vendt fremover. Stram bolten og slipp spindellåsen.

Hvilket vedlikehold krever sagen?

Rengjør regelmessig støv fra ventilasjonsspalter og bladvernet. Smør bevegelige deler med lett olje. Inspiser nettledningen for skader. Bytt kullbørster når de er slitt under 5 mm.

Hvorfor skjærer sagen ikke rett?

Kontroller at bladet ikke er bøyd eller sløvt. Sørg for at parallellføringen er riktig justert. Kontroller også at bunnplaten er i vinkel med bladet ved hjelp av en vinkel. Juster om nødvendig.

Kan jeg bruke sagen med et støvavsugssystem?

Ja, sagen har en støvavsugstilkobling som passer til standard støvsugerslanger. Tilkobling av støvsuger forbedrer sikten og reduserer støvinhalasjon. Bruk alltid en klasse M eller H støvsuger for fint støv.

Hva gjør avtrekkersperren?

Avtrekkersperren forhindrer utilsiktet start. Du må trykke på sperreknappen før du klemmer på avtrekkeren. Dette reduserer risikoen for utilsiktede kutt.

BRUKSANVISNING HR 850-T Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Justering av fotplattan

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsforskrifter – Elektriske håndverkstøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader. Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetsanvisninger for multisager

Advarsel: Trekk alltid støpselet ut av vegguttaket før justering, service og vedlikehold av maskinen.

1. Hvis ledningen er skadet, må den umiddelbart skiftes av forhandler.
2. Hold hender borte fra bladet og andre bevegelige deler. Strekk deg ikke under emnet som sages. Bladet eller hånden kan være utenfor synsvinkel.
3. Hold aldri hånden eller fingre mellom pendelarmen og girkassen. Fare for klemskade.
4. Ikke bor i vegger og andre steder hvor det kan være skjulte strømkablerkabler. Hvis du tross alt må sage: Ta ut alle sikringer og slå av alle strømbrytere som kan være i kontakt med strømledningene. Hold kun i stikksagens plastdeler. Ikke ta på stikksagens metalldeler når du bruker den på et sted der det kan være skjulte strømledninger.
5. Bruk ikke sløve eller skadede sagblader. Bøyde sagblader kan lett brytes av eller forårsake kast.
6. Start motoren, og la den gå opp i maksimalt turtall, før du begynner sagingen.
7. Sett fast mindre arbeidsstykker med tvinge, skrustikke etc. før du begynner med sagingen. Hvis du ikke gjør det, kan bladet bøyes eller arbeidsemnet begynne å vibrere.
8. Kontroller at innstillingene er riktige, og at bladet er godt festet, før du starter sagen.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller, hørselsvern og støvmaske.

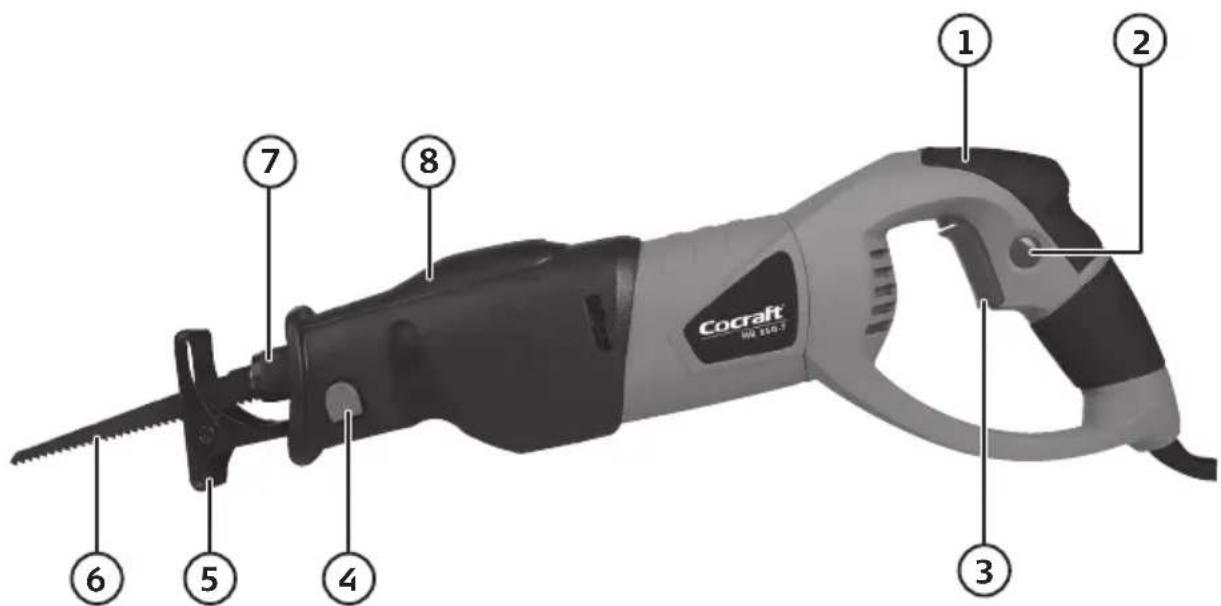

Produktbeskrivelse

1. For regulering av turtall
2. Sperre for strømbryter
3. Strømbryter

4. Låsing av fotplate

5. Fotplate

6. Sagblad
7. Hurtigfeste for sagblad
8. Mykt håndtak

Medfølgende tilbehør

• Sagblad (2 stk.)
• Bruksanvisning

Montering og justering

Viktig! Trekk ut støpselet før all service og justering av sagen.

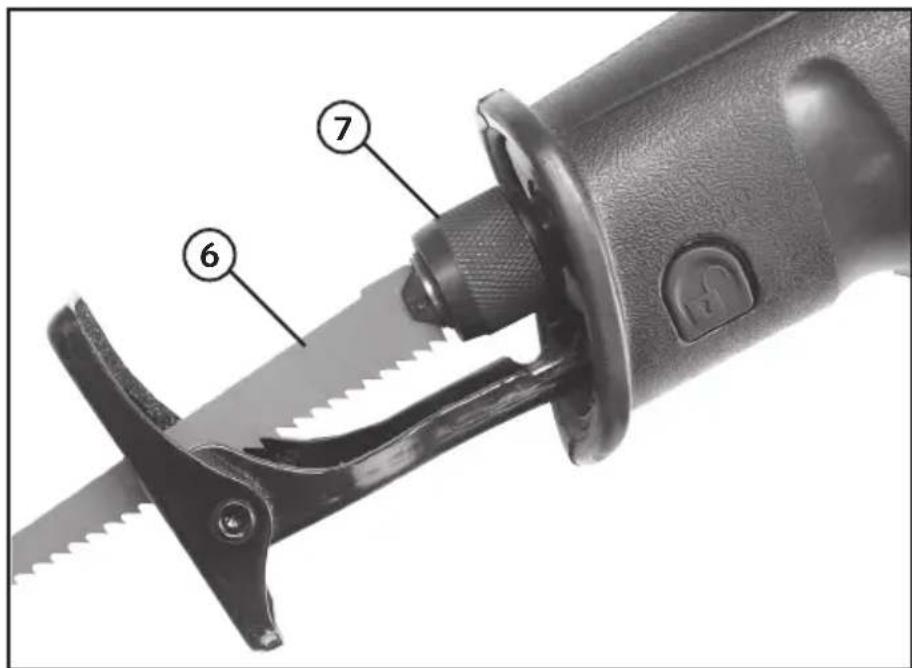

Skifte av sagblad

1. Trekk ut strømledningens støpsel før reparasjon.
2. Drei den ytre delen på hurtigfestet (7) motsols (sett forfra) en halv omdreining, trekk ut sagbladet og erstatt det med et nytt.
3. Kontroller at bladet (6) er riktig montert før du starter sagingen.

Justering av fotplate

- Ved å trykke inn låsen (4) på venstre side åpner den seg slik at fotplaten (5) kan trekkes ut i ønsket posisjon.

- Trykk inn låsen (4) fra høyre side for å låse fotplaten (5).

• Kontroller at sagbladet og fotplaten er festet før arbeidene startes.
• Fest emnet som skal bearbeides godt med tvinge eller liknende.
• Merk sagesnittet.
• Juster fotplaten slik at den ligger mot arbeidsemnet.
• Hold sagen stödig og se til at ikke bladet ligger an mot noe ved oppstart. Hold strømledning på god avstand fra sagbladet.
• Trykk inn strømbryteren for å starte sagen.
• Plasser fotplaten mot arbeidsemnet og før sagbladet forsiktig mot markeringen. Overbelast ikke sagen, men la den jobbe i sitt eget tempo. Det er sagbladet som skal utføre jobben så press ikke på.

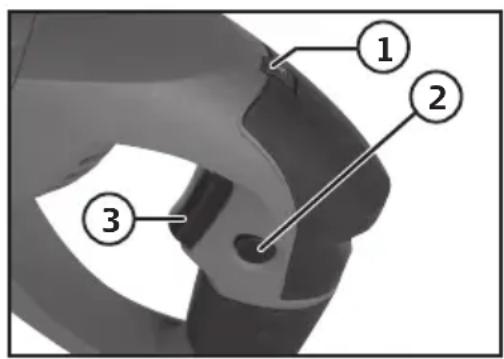

Strømbryter

1. Sagen startes ved at strømbryteren (3) trykkes inn. Trykk inn sperren (2) for å låse i ON-posisjon. Skru av ved å trykk strømbryteren (3) inn og slipp opp.
2. Hastigheten justeres med med knapp (1).

Obs! Etter en lengre tids saging med lavt turtall bør man la motoren gå med maks. turtall i ca. 3 minutter for å kjøle ned motoren.

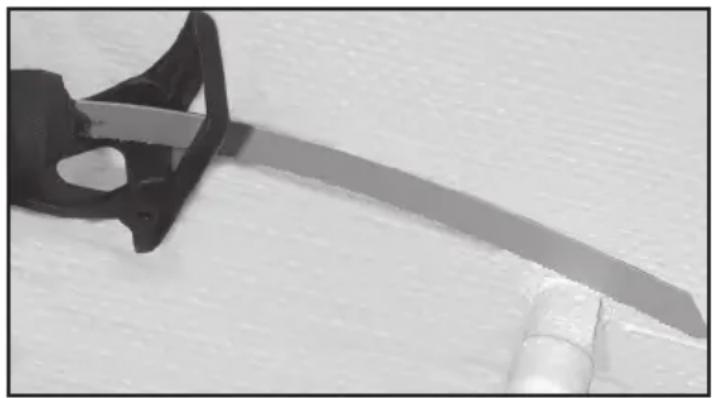

Saging plant mot arbeidsemnet

Tips! Hvis man bruker et elastisk bi-metall sagblad, kan man sage for eksempel en rørstuss som stikker ut fra veggen med et bøyd blad.

• Bladet legges an mot veggen og maskinen vinkles slik at sidekanten av fotplaten ligger an mot veggen.
• Sag forsiktig med et mellomlegg av for eksempel hardplast for å beskytte overflaten på veggen.

* Forskjellige materialer trenger forskjellige smøre-/kjølemidler.

Vedlikehold

• Rengjøring: Laderen kobles fra strømuttaket og tørkes med en myk klut.
  Benytt eventuelt et mildt rengjøringsmiddel. Bruk aldri slipende rengjøringsmidler eller løsemidler.
• Hold motorens ventilåpninger åpne.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings - avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Støynivå LpA = 88,3 dB(A), KpA = 3 dB(A)

LwA = 99,3 dB(A), KwA = 3 dB(A)

Vibrasjon Bygningsplater a

Trestendere a

h,B = 14,00m / s^2 K_B = 1,5m / s^2

h,WB = 14,15 m/s², KWB = 1,5 m/s²
