Produkttyp	Cirkelsåg
Modell	HR 850-T
Varumärke	Cocraft
Strömkälla	Nätansluten
Märkeffekt	850 W
Bladdiameter	190 mm (7.5 tum)
Tomgångsvarvtal	5000 rpm
Skärdjup vid 90°	65 mm
Skärdjup vid 45°	45 mm
Geringsinställning	0° till 45°
Mått (L x B x H)	310 x 240 x 280 mm
Vikt	4.5 kg
Sladdlängd	2.5 m
Nyckelfunktioner	Parallellanslag, dammutsugningsport, säkerhetsbrytare
Underhåll	Rengör ventilationsöppningar, kontrollera kolborstar var 50:e timme
Säkerhetsfunktioner	Bladskydd, avtryckarlås, antiricochet
Reservdelstillgång	Uttbytbara kolborstar, blad, parallellanslag
Allmän information	Designad för sågning av trä, plast och mjuka metaller

Vanliga frågor - HR 850-T Cocraft

Vilken typ av blad använder Cocraft HR 850-T?

Cocraft HR 850-T använder ett 190 mm diameter cirkelsågblad med en 20 mm axel. Använd alltid blad klassade för minst 5000 rpm.

Hur justerar jag skärdjupet?

Lossa djupjusteringsspaken, lyft eller sänk basplattan till önskat djup med hjälp av skalan, dra sedan åt spaken ordentligt. Maximalt djup vid 90° är 65 mm.

Kan jag såga metall med denna såg?

Ja, men endast mjuka metaller som aluminium eller koppar med ett specialiserat metallsågblad. Spänn alltid fast arbetsstycket och använd skärolja för bästa resultat.

Hur byter jag kolborstarna?

Koppla ur sågen. Ta bort borsthållarlocken på motorhuset med en skruvmejsel. Ta ut de slitna borstarna (minsta längd 5 mm). Sätt i nya identiska borstar, sätt tillbaka locken och kör sågen i några minuter för att sätta dem.

Vilka säkerhetsåtgärder bör jag vidta innan jag använder sågen?

Använd alltid skyddsglasögon och hörselskydd. Se till att bladskyddet rör sig fritt och snäpper tillbaka. Kontrollera att avtryckarlåset fungerar. Använd aldrig med ett slött eller skadat blad.

Hur byter jag sågbladet?

Koppla ur sågen. Tryck in spindellåset för att förhindra rotation. Använd medföljande nyckel för att lossa axelbulten (vrid medurs på höger sida). Ta bort den yttre flänsen och det gamla bladet. Montera nytt blad med tänderna framåt. Dra åt bulten och släpp spindellåset.

Vilket underhåll kräver sågen?

Rengör regelbundet damm från ventilationsöppningar och bladskyddet. Smörj pivotpunkter med lätt olja. Inspektera sladden för skador. Byt kolborstar när de slits under 5 mm.

Varför sågar inte sågen rakt?

Kontrollera att bladet inte är böjt eller slött. Se till att parallellanslaget är korrekt inställt. Verifiera även att basplattan är vinkelrät mot bladet med hjälp av en vinkel. Justera vid behov.

Kan jag använda sågen med ett dammutsugningssystem?

Ja, sågen har en dammutsugningsport som passar standarddammsugarslangar. Anslutning av en dammsugare förbättrar sikten och minskar damminalning. Använd alltid en klass M eller H dammsugare för fint damm.

Vad gör avtryckarlåset?

Avtryckarlåset förhindrar oavsiktlig start. Du måste trycka på låsknappen innan du drar i avtryckaren. Detta minskar risken för oavsiktliga skärskador.

BRUKSANVISNING HR 850-T Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsföreskrifter – elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Säkerhetsinstruktioner - tigersåg

Varning: Dra alltid nätsladdens stickpropp ur vägguttaget före justering, service eller underhåll av maskinen.

1. Om nätsladden skadas får den endast bytas av återförsäljare.
2. Håll undan händerna från bladet och andra rörliga delar. Sträck dig inte under materialet som sågas. Bladet eller handen kan vara utom synhåll.
3. Håll aldrig hand eller finger mellan pendelarmen och växelhuset. Risk för klämskada!
4. Såga inte i väggar eller på andra platser där dolda elledningar kan finnas. Om du trots allt måste såga: ta ur alla säkringar och slå av alla strömbrytare som kan vara i kontakt med elledningarna. Håll endast i tigersågens plastdetaljer. Håll inte i någon del av metall när sågen används på en plats där dolda elledningar kan finnas.
5. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
6. Starta motorn och låt den gå upp i fullt varv innan sågningen påbörjas.
7. Sätt fast mindre arbetsstycken med tving, skruvstycke etc. innan sågningen påbörjas, annars kan de böjas eller börja vibrera så att du tappar kontrollen över verktyget.
8. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet före sågningen.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid hörselskydd, skyddsglasögon/visir och andningsskydd.

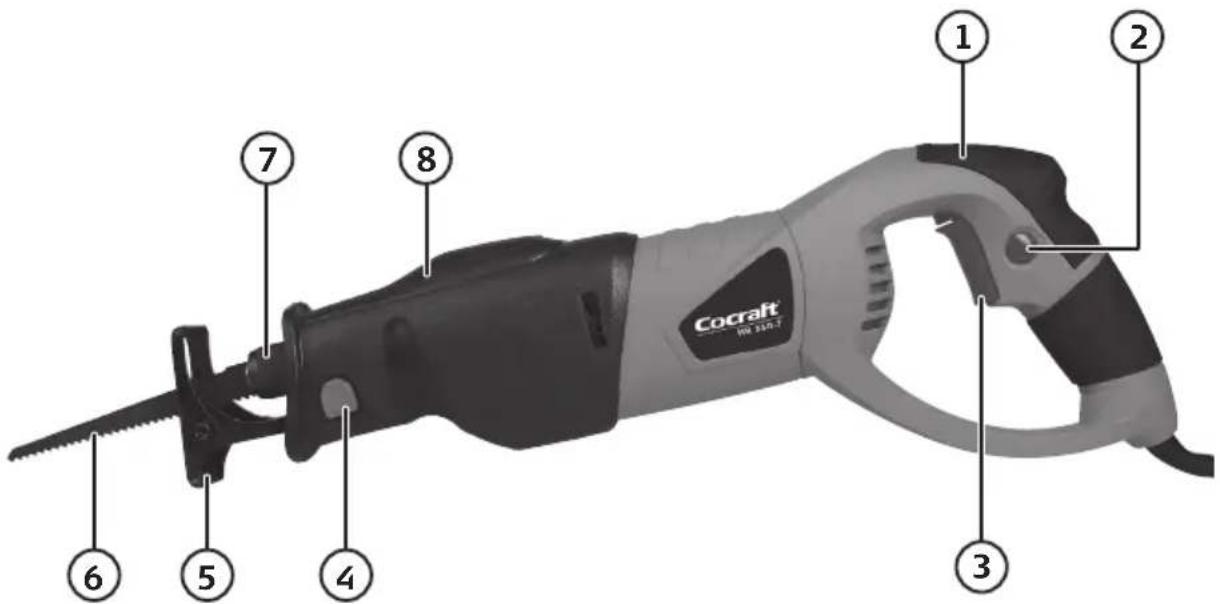

Produktbeskrivning

1. Reglage för varvtalsinställning
2. Spärr till strömbrytare
3. Strömbrytare

4. Låsning för fotplatta

5. Fotplatta

6. Sågblad
7. Snabbfäste för sågblad
8. Mjukt grepp

Medföljande tillbehör

• Sågblad (2 st.)
• Bruksanvisning

Montering och justering

Viktigt! Dra ur nätsladdens stickpropp före all service av sågen.

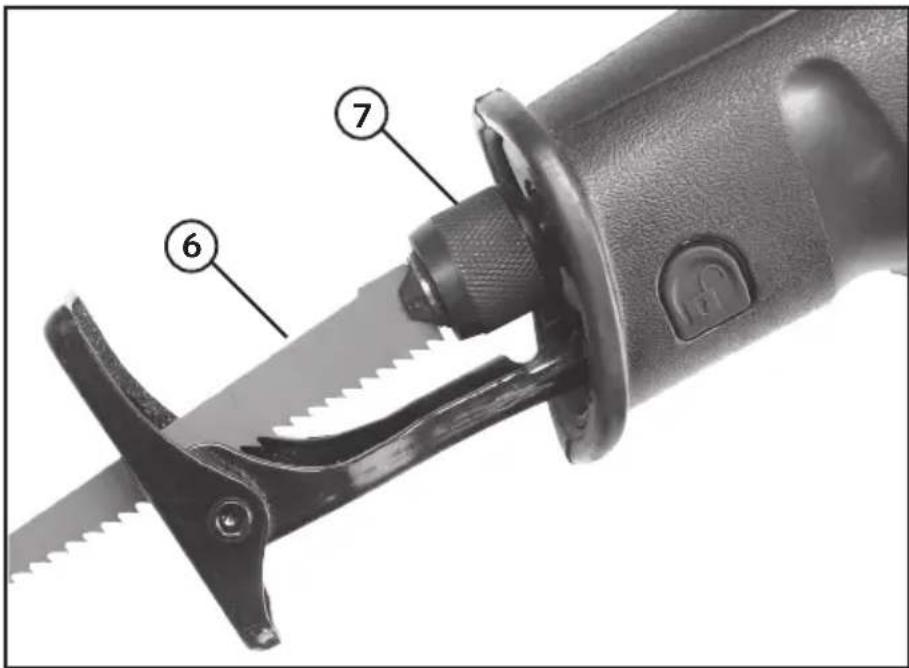

Byte av sågblad

1. Dra ut nätsladdens stickpropp ur vägguttaget.
2. Vrid den yttre delen på snabbfästet (7) motsols (sett framifrån) ett halvt varv, dra sågbladet (6) rakt ut och ersätt det med ett nytt.
3. Kontrollera att bladet är rätt monterat innan du börjar såga.

- Genom att trycka in låsningen (4) på vänstra sidan öppnas låsningen så att fotplattan (5) kan dras ut till önskat läge.

- Tryck in låsningen (4) på högra sidan för att låsa fast fotplattan (5).

• Kontrollera att sågbladet och fotplattan sitter fast innan arbetet påbörjas.
• Fäst materialet som ska sågas med tving etc. vid behov, så att det är sågbladet som rör sig och inte arbetsstycket (gäller särskilt mindre, lätta arbetsstycken).
• Märk ut sågsnittet.
• Justera fotplattan så att den ligger emot arbetsstycket.
• Håll sågen stadigt på bra arbetsavständ, se till att bladet inte ligger mot något vid start och att inte nätsladden kan fastna i sågbladet och skadas.
• Tryck in strömbrytaren (3) för att starta sågen.
• Sätt fotplattan mot arbetsstycket och för sågbladet försiktigt mot märklinjen. Överbelasta inte sågen, låt den arbeta i sin egen takt. Det är sågbladet som ska göra jobbet, inte överdriven matning.

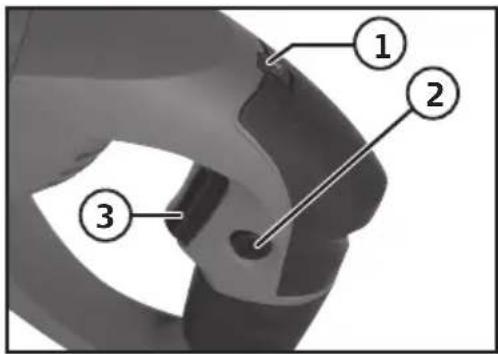

Strömbrytare

1. Tryck in strömbrytaren (3) för att starta tigersågen, tryck in spärren (2) för att låsa strömbrytaren i påslaget läge och släpp strömbrytaren. Stäng av genom att trycka in strömbrytaren (3) något och sedan släppa den.

2. Reglera hastigheten med reglaget (1).

Obs! Efter en längre tids sågning med lågt varvtal bör man låta motorn gå med maxvarvtal i ca 3 minuter för att kyla ner motorn.

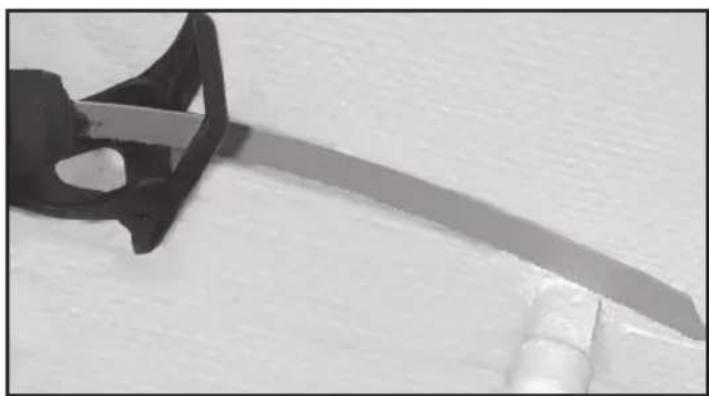

Sågning plant mot arbetsyta

Tips! Om man använder ett elastiskt bimetallsågblad kan man såga med böjt blad, t.ex. ett rör som sticker ut ur en vägg.

- Lägg an sågbladet plant mot väggen och vinkla maskinen så att sidokanten av fotplattan ligger an mot väggen.

- Såga försiktigt med ett mellanlägg av t.ex. tunn hårdplast för att inte skada ytan.

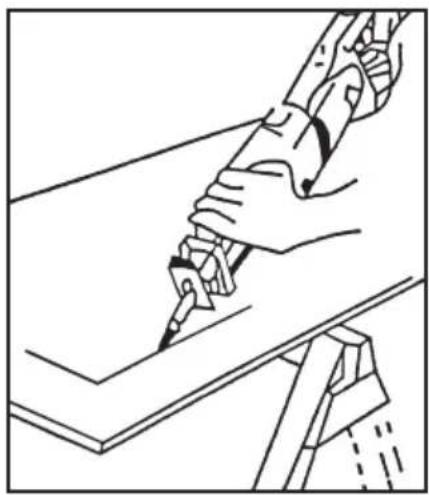

• Märk ut sågsnittet.
• Placera sågbladets spets mot linjen som korsar ditt sågsnitt.
• Luta sågen tills fotplattan vidrör arbetsstycket och sågbladet går fritt.
• Starta sågen och låt den gå upp i varv.
• Vik upp sågen sakta så att bladet möter den påritade såglinjen.
• Fortsätt att vika upp sågen till den är vinkelrät mot arbetsstycket och såga sedan till nästa hörn.

Låt inte sågbladet vidröra arbetsstycket innan sågen har nätt det inställda maxvarvet, det kan leda till allvarlig skada.

Sågning i metall

Använd ett vasst sågblad som är avsett för metall, använd skärolja* för kylning och smörjning under metallsågning. Överbelasta inte sågen, låt den arbeta i sin egen takt.

* Olika material kräver olika smörj-/kylmedel.

Underhåll

• Rengöring: Ta ut stickkontakten ur eluttaget och torka sedan av apparaten med en mjuk trasa och eventuellt ett milt rengöringsmedel. Använd aldrig slipande rengöringsmedel eller lösningsmedel.
• Håll motorns ventilationsöppningar öppna.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Sågdjup i trä Max 115 mm

Sågdjup i metall Max 9 mm

Slaglängd 24 mm

Bullernivå LpA = 88,3 dB(A), KpA = 3 dB(A)

Bullereffekt LwA = 99,3 dB(A), KwA = 3 dB(A)

Vibration Vid sågning av skivor a

Vid sågning av reglar a

h,B = 14,00m / s^2 K_B = 1,5m / s^2

Försäkran om överrensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
