Tuotetyyppi	Pyörösaha
Malli	HR 850-T
Merkki	Cocraft
Virtalähde	Johdollinen sähkö
Nimellisteho	850 W
Terän halkaisija	190 mm (7,5 tuumaa)
Kuormittamaton nopeus	5000 rpm
Leikkaussyvyys 90°:ssa	65 mm
Leikkaussyvyys 45°:ssa	45 mm
Viisteen säätö	0° - 45°
Mitat (P x L x K)	310 x 240 x 280 mm
Paino	4,5 kg
Virtajohdon pituus	2,5 m
Tärkeimmät ominaisuudet	Rinnakkaisohjain, pölynpoistoaukko, turvakytkin
Huolto	Puhdista ilmanvaihtoaukot, tarkista hiiliharjat 50 tunnin välein
Turvaominaisuudet	Teränsuojus, liipasimen lukitus, takaiskunesto
Varaosien saatavuus	Vaihdettavat hiiliharjat, terä, rinnakkaisohjain
Yleistä tietoa	Suunniteltu puun, muovin ja pehmeiden metallien leikkaamiseen

Usein kysytyt kysymykset - HR 850-T Cocraft

Minkä tyyppistä terää Cocraft HR 850-T käyttää?

Cocraft HR 850-T käyttää 190 mm halkaisijaltaan pyörösahanterää, jonka kiinnitysreikä on 20 mm. Käytä aina teriä, jotka on luokiteltu vähintään 5000 rpm.

Kuinka säädän leikkaussyvyyttä?

Löysää syvyydensäätövipua, nosta tai laske pohjalevy haluttuun syvyyteen asteikon avulla ja kiristä vipu kunnolla. Maksimisyvyys 90°:ssa on 65 mm.

Voinko leikata metallia tällä sahalla?

Kyllä, mutta vain pehmeitä metalleja, kuten alumiinia tai kuparia, käyttämällä erikoistunutta metallileikkuuterää. Kiinnitä työkappale aina ja käytä leikkausöljyä parhaan tuloksen saavuttamiseksi.

Kuinka vaihdan hiiliharjat?

Irrota saha verkkovirrasta. Poista hiiliharjan pidikkeiden korkit moottorin rungosta ruuvimeisselillä. Ota kuluneet harjat pois (vähimmäispituus 5 mm). Aseta uudet samanlaiset harjat, laita korkit takaisin ja käynnistä saha muutamaksi minuutiksi harjojen asettumiseksi.

Mitä turvatoimia minun tulisi noudattaa ennen sahan käyttöä?

Käytä aina suojalaseja ja kuulosuojaimia. Varmista, että teränsuojus liikkuu vapaasti ja palautuu paikalleen. Tarkista, että liipasimen lukitus toimii. Älä koskaan käytä tylsää tai vaurioitunutta terää.

Kuinka vaihdan sahanterän?

Irrota saha verkkovirrasta. Paina karalukitusta estääksesi pyörimisen. Käytä mukana toimitettua jakoavainta kiinnityspultin löysäämiseen (käännä myötäpäivään oikealla puolella). Irrota ulompi laippa ja vanha terä. Asenna uusi terä hampaat eteenpäin. Kiristä pultti ja vapauta karalukitus.

Mitä huoltoa saha vaatii?

Puhdista säännöllisesti pöly ilmanvaihtoaukoista ja teränsuojuksesta. Voitele kääntöpisteet kevyellä öljyllä. Tarkista virtajohto vaurioiden varalta. Vaihda hiiliharjat, kun ne kuluvat alle 5 mm.

Miksi saha ei leikkaa suoraan?

Tarkista, ettei terä ole taipunut tai tylsä. Varmista, että rinnakkaisohjain on kohdistettu oikein. Tarkista myös, että pohjalevy on suorassa kulmassa terään nähden kulmaviivaimen avulla. Säädä tarvittaessa.

Voinko käyttää sahaa pölynpoistojärjestelmän kanssa?

Kyllä, sahassa on pölynpoistoaukko, joka sopii tavallisiin imurin letkuihin. Imurin liittäminen parantaa näkyvyyttä ja vähentää pölyn hengittämistä. Käytä aina luokan M tai H imuria hienolle pölylle.

Mitä liipasimen lukitus tekee?

Liipasimen lukitus estää tahattoman käynnistyksen. Sinun on painettava lukituspainiketta ennen liipasimen painamista. Tämä vähentää tahattomien leikkausvammojen riskiä.

KÄYTTÖOHJE HR 850-T Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan.
Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Turvallisuusohjeet - Puukkosaha

Varoitus! Irrota virtajohdon pistoke pistorasiasta aina ennen laitteen säätämistä, huoltoa tai kunnossapitoa.

1. Vahingoittuneen virtajohdon saa vaihtaa ainoastaan jälleenmyyjä.
2. Älä vie käsiä terän ja muiden liikkuvien osien läheisyyteen. Älä pidä kiinni sahattavan materiaalin alta. Sahan terä tai kätesi voi olla näkymättömissä.
3. Älä koskaan pidä kättäsi tai sormeasi keinuvivun ja vaihteiston välissä. Puristumisvaara!
4. Älä sahaa seiniä tai muita paikkoja, joissa voi olla piilotettuja sähköjohtoja. Jos kuitenkin sahaat tällaisista paikoista, irrota kaikki sulakkeet ja käännä pois päältä kaikki sähkökytkimet, jotka voivat olla yhteydessä sähköjohtoihin. Pidä kiinni vain puukkosahan muoviosista. Älä pidä kiinni metalliosista käyttäessäsi sahaa paikoissa, joissa voi olla piilotettuja sähköjohtoja.
5. Älä käytä tylsää tai vahingoittunutta terää. Taipunut sahanterä voi murtua helposti tai aiheuttaa heilahtelua.
6. Käynnistä moottori ja anna sen käydä täysillä kierroksilla ennen sahauksen aloittamista.
7. Kiinnitä pienet sahattavat kappaleet puristimella tai kiinni ne ruuvipenkkiin tms. ennen sahauksen aloittamista. Jos kappale taipuu tai alkaa täristä, voit menettää laitteen hallinnan.
8. Tarkista, että asetukset ovat oikein ja että terä on hyvin kiinni ennen sahauksen aloittamista.

Tuotemerkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina kuulosuojaimia, suojalaseja/visiiriä ja hengityssuojainta.

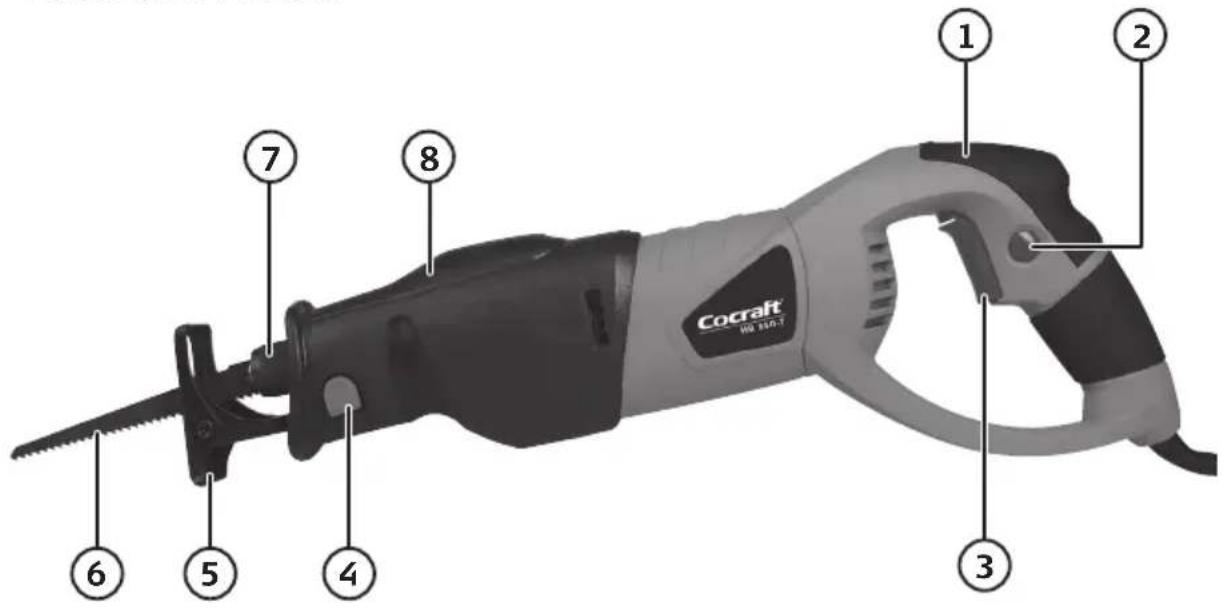

Tuotekuvaus

1. Kierroslukusäädin
2. Virtakatkaisijan lukko
3. Virtakatkaisija

4. Jalustan lukitus

5. Jalusta

6. Terä
7. Sahanterän pikaliitin
8. Pehmeä kädensija

Sahan mukana tulevat lisätarvikkeet

• Sahanterä (2 kpl)
• Käyttöohje

Asennus ja säätö

Tärkeää! Irrota virtajohdon pistoke pistorasiasta ennen sahan huoltamista.

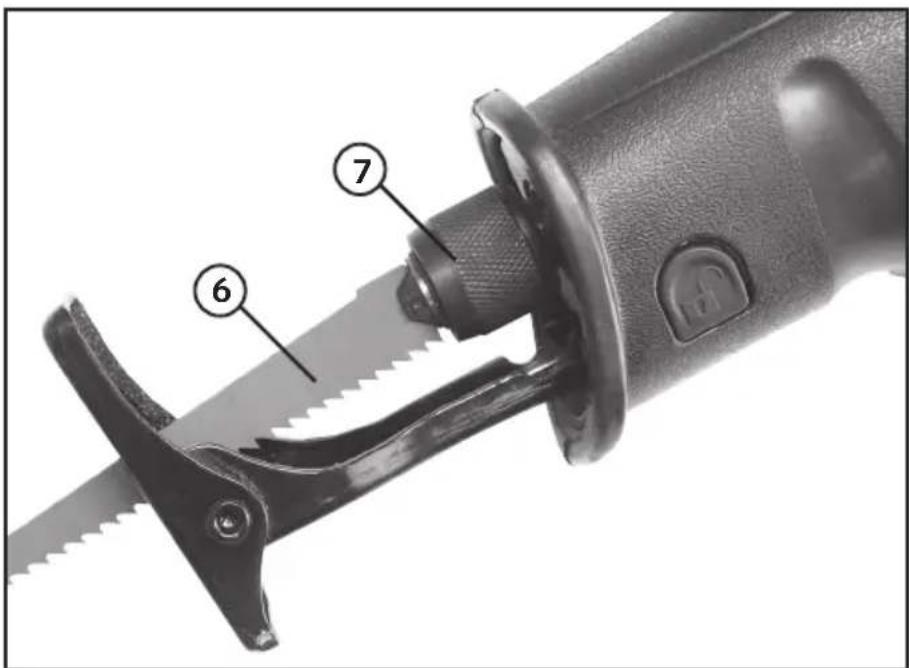

Terän vaihtaminen

1. Irrota virtajohdon pistoke pistorasiasta.
2. Kierrä pikaliittimen (7) ulointa osaa puoli kierrosta vastapäivään (edestä päin katsottuna), vedä terä (6) suoraan ulos ja vaihda se uuteen.
3. Tarkista, että terä on asennettu oikein, ennen kuin alat käyttää sahaa.

- Jalustan (5) lukitus voidaan avata painamalla sahan vasemmalla puolella olevaa lukkoa (4), jolloin jalusta voidaan vetää haluttuun asentoon.

- Lukitse jalusta (5) painamalla lukko (4) sisään sahan oikealta puolelta 🔒.

• Tarkista, että sahanterä ja jalusta ovat kiinni ennen työn aloittamista.
• Kiinnitä sahattava materiaali tarvittaessa puristimella tms., jotta sahattava kappale ei pääse liikkumaan (koskee erityisesti pieniä ja kevyitä kappaleita).
• Merkitse sahauslinja.
• Säädä jalustaa siten, että se on sahattavaa kappaletta vasten.
• Pidä sahaa tukevasti hyvällä työskentelyetäisyydellä. Varmista, että sahan terä ei sahaa käynnistettäessä osu mihinkään ja ettei virtajohto jää kiinni terään ja vahingoitu.
• Käynnistä saha painamalla virtakatkaisijaa (3).
• Aseta jalusta kappaletta vasten ja vie terää varovasti sahauslinjaa kohti, älä pakota sahaa vaan anna sen työskennellä omassa tahdissa. Sahanterän tulee tehdä työ, kappaletta ei tule syöttää liikaa.

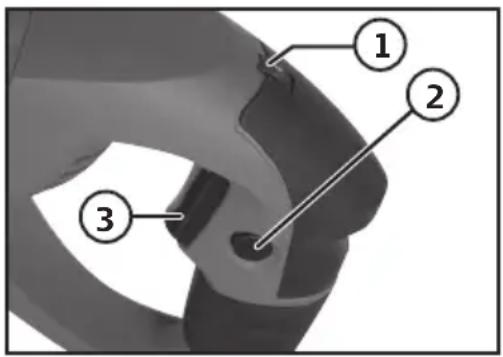

Virtakatkaisija

1. Käynnistä puukkosaha painamalla virtakatkaisijaa (3). Lukitse virtakatkaisija "Päällä"-asentoon painamalla katkaisijan lukkoa (2), ja vapauta sen jälkeen virtakatkaisija. Sammuta puukkosaha painamalla virtakatkaisijaa (3) hieman ja vapauttamalla se.

2. Säädä nopeutta säätimellä (1).

Huom! Jos sahaa on käytetty kauan pienillä kierroksilla, tulee moottorin antaa käydä täysillä kierroksilla noin 3 minuutin ajan moottorin jäähdyttämiseksi.

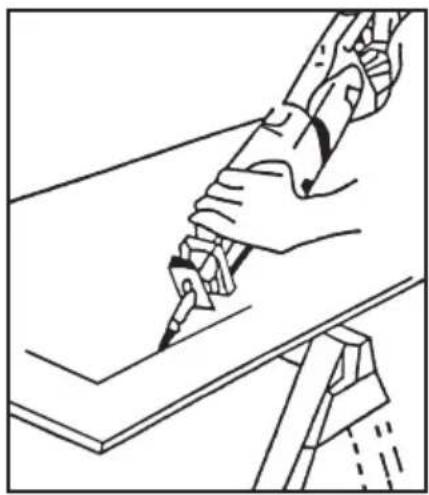

Sahaaminen työtason suuntaisesti

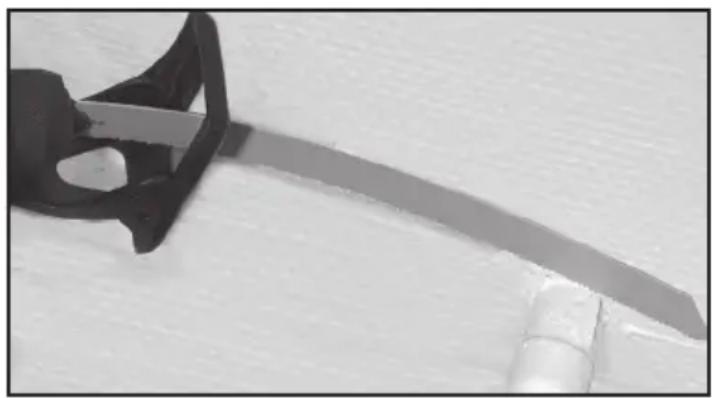

Vinkki! Jos käytät joustavaa bimetalliterää, voit käyttää taivutettua terää esim. sahattaessa seinästä tulevaa putkea.

• Aseta terä seinän suunnan mukaisesti ja suuntaa laite siten, että jalustan sivu on seinää vasten.
• Sahaar varovasti väli-kappaletta, esim. ohutta kovamuovia käyttäen, jotta seinän pinta ei vahingoitu.

• Merkitse sahauslinja.
• Aseta sahanterän kärki sahauslinjan leikkaavaa linjaa vasten.
• Kallista sahaa, kunnes jalusta koskettaa työstettävää kappaletta ja terä liikkuu vapaasti.
• Käynnistä saha ja anna kierrosten nousta.
• Liikuta sahaa hitaasti siten, että terä osuu piirrettyyn sahauslinjaan.
• Liikuta sahaa, kunnes se on kohtisuorassa työstettävään kappaleeseen nähden ja sahaa seuraavaan kulmaan.

Älä anna sahanterän koskettaa työstettävää kappaletta, ennen kuin asetettu kierroslukema on saavutettu vakavien vahinkojen välttämiseksi.

Metallin sahaus

Käytä terävää sahanterää, joka on tarkoitettu metallin sahaamiseen. Käytä leikkuuöljyä* jäähdytykseen ja voiteluun metallisahauksen aikana. Älä ylikuormita sahaa, anna sen työskennellä omassa tahdissa.

* Erilaiset materiaalit vaativat erilaisia voitelu-/jäähdytysaineita.

Puhdistaminen ja huolto

- Puhdistaminen: Irrota sahan pistoke pistorasiasta ja pyyhi laite pehmeällä liinalla ja miedolla puhdistusaineella. Älä koskaan käytä hankaavaa puhdistusainetta tai liuottimia.

- Pidä moottorin tuuletusaukot avoimina.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Sahaussyvyys, puu enint. 115 mm

Sahaussyvyys, metalli enint. 9 mm

Liikepituus 24 mm

Melutaso LpA = 88,3 dB(A), KpA = 3 dB(A)

Meluteho LwA = 99,3 dB(A), KwA = 3 dB(A)

Tärinäarvo Rakennuslevyt a Puupalkit a

$$ _ {h, B} = 1 4, 0 0 \mathrm{m} / \mathrm{s} ^ {2}, K _ {B} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ _ {h, W B} = 1 4, 1 5 \mathrm{m} / \mathrm{s} ^ {2}, K _ {W B} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Säbelsäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
