BRUKSANVISNING HN 2190 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Generelle sikkerhetsanvisningar

• Hold aldri hånden eller noen annen kroppsdel foran spikerpistolens utskytingsområde mens den er koblet til trykkluft.
• Vend aldri verktøyet mot mennesker eller dyr.
• Lek ikke med verktøyet.
• Trykk aldri inn avtrekkeren hvis ikke fronten på verktøyet vender mot arbeidsstykket.
• Håndter alltid verktøyet varsomt.
• Trykk aldri inn avtrekkeren og utløs aldri sikkerhetsbøylen mens verktøyet lades.
• Bruk spikerpistolen kun til det den er beregnet til.
• Bruk aldri spikerpistolen slik at en spiker rettes mot deg selv eller noen annen.
• Ikke bruk spikerpistolen som hammer.
• Bær spikerpistolen med varsomhet i håndtaket og ikke i luftslangen.
• Spikerpistolen må ikke bæres med avtrekkeren trykket inn.
• Verktöyet må ikke modifiseres.
• Vær alltid bevisst på at misbruk og feil bruk av spikerpistolen kan skade deg og andre.
• Avtrekkeren må aldri festes eller teipes i aktiv posisjon.
• Forlat aldri spikerpistolen uten tilsyn mens den er koblet til luftslangen.
• Pistolen må ikke brukes dersom den ikke er utstyrt med lesbar varslingsmerking.
• Hvis spikerpistolen lekker luft eller ikke fungerer som den skal, må den ikke brukes. Kontakt vår kundeservice for ev. reparasjon.
• Spikerpistolen må brukes slik at det ikke er fare for at den, ved ev. rekyl, treffer deg eller andre.
• Spikre ikke for nær kanten på arbeidsemnet. Spikeren kan da passere gjennom arbeidsemne og volde skader.
• Ved transport av spikerpistolen skal alltid trykkluften kobles fra.
• Kontroller regelmessig at avtrekker og sikkerhetssperre fungerer slik de skal.
• Spikerpistolen må ikke demonteres.
• Verktøyet må ikke brukes dersom den eller deler av den er skadet eller mangler.
• Gravering på dekselet må unngås da dette reduserer styrken.
• Undersøk hvor strømledninger i vegger, gulv, tak etc. er før du starter arbeidene med spikerpistolen.
• Trykklufttilkoblingen for spikerpistolen må være en form for hurtigkobling. Tilkoblingen på verktøyet må ikke ha bakventil slik at luft under trykk forblir i spikerpistolen når den er koblet fra trykkluften.

Trykklufttilførsel og koblinger

Advarsel! For å hindre ulykker på grunn av uønsket spikring skal brukeren alltid koble fra trykkluften i følgende tilfeller:

• Før justeringer.
• Ved vedlikehold på spikerpistolen.
• Ved fjerning av spiker som har satt seg fast i verktøyet.
• Når spikerpistolen ikke er i bruk.
• Ved forflytting til annet arbeidsområde.

Advarsel!

• Bruk kun komprimert luft som drivkilde for pneumatisk drevne verktøy. Bruk ikke oksygen eller brennbare gasser som drivkraft fordi blandingen da kan eksplodere og forårsake skader.
• Bruk ikke gasser i beholdere eller trykkluftsystem hvor trykket kan overstige 8 bar da verktøyet da kan eksplodere og føre til skader.
• Kompressorer må ha tilstrekkelig kapasitet for å sikre tilstrekkelig trykkluft og luftstrøm for beregnet bruk. Trykkfall i systemet kan minske verktøyets drivkraft. Se Tekniske data for innstilling av riktig trykk.
• Trykkluftsledningene bør monteres med fall. Det høyeste punktet nærmes kompressoren. Lett tilgjengelige vannavskillere bør installeres på de punktene som ligger lavest. Vannavskillerne bør tømmes minst en gang om dagen eller oftere, hvis dette er nødvendig. Smuss og vann i trykkluftledningene er de vanligste årsakene til slitasje i pneumatisk drevne verktøy.
• Tilkoblingene for verktøyet bør utstyres med en trykkregulator med vannavskiller rett fra selve tilkoblings punktet. Et filter hjelper til med å gi maks. effekt og minimere slitasjen. Filteret må ha tilstrekkelig tilførsels kapasitet. Filteret må holdes rent for å kunne levere rein trykkluft til verktøyet. Se produsentens instruksjoner for riktig vedlikehold av filter. Et skittent og tett filter resulterer i trykkfall som minsker verktøyets effekt.
• Trykkregulatoren må kunne stilles inn på fra 0 til 8 bar.
• Luftslangene bør tåle minst 10,5 bar arbeidstrykk eller 150 % av det maksimale lufttrykket som systemet skulle kunne gi. Mateslangen bør ha hurtigkobling for å hurtig kunne løsne fra nippelen på verktøyet.
• Påse at den trykkluften som leveres til verktøyet ikke overskrider maks. tillatt arbeidstrykk (8 bar). Innstaller sikkerhetsventil ved behov. Start først med matetrykket innstilt på lavest anbefalte nivå, se Tekniske data.
• Kontroller at verktøyet fungerer riktig ved å stille pistolnesen mot en trebit og trykk på avtrekkeren en eller to ganger.

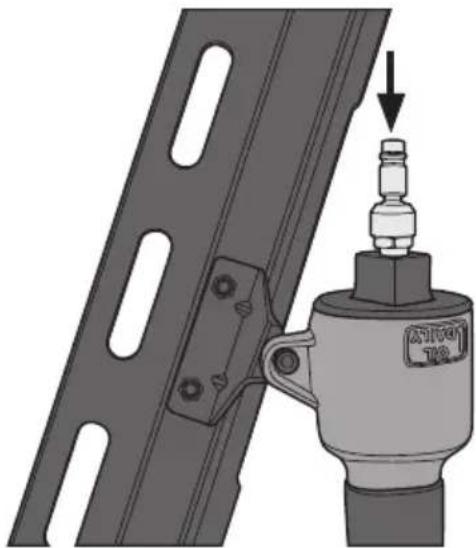

Smøring

• Obs! Smør med noen dråper olje i lufttilkoblingen før verktøyet brukes for første gang.
• For best mulig effekt kreves regelmessig, men lett smøring. Olje som tilføres via lufttilkoblingen smører kun avtrekkerventilen. De øvrige innvendige komponentene er satt inn med fett fra fabrikken og trenger vanligvis ikke å smøres. Bruk kun olje som er beregnet for denne type verktøy. Andre oljetyper sliter på verktøyets pakninger og gummiputer, noe som gir dårlig effekt og krever mer vedlikehold.

- Fyll på olje i verktøyets trykkluftnippel en eller to ganger per dag. Det trengs kun noen dråper olje 1–2 stk. per gang. For mye tilført olje samler seg opp i ledningen og vises når luften slippes ut.

- Påse at magasinets påskyver løper lett ved å holde den rein og smurt. Smør også selve slagstiften med noen dråper med olje hver gang verktøyet skal brukes.

Ved bruk ved lav temperatur

Ved kalde temperaturer (rundt frysepunktet) kan fuktigheten i slangen fryse og gi problemer med funksjonen. Vi anbefaler at det brukes luftsmørere eller permanent forstbeskyttelse (etylenglykol) som smøremiddel. Obs! For å hindre frost- og isdannelse på verktøyets ventiler og andre komponenter, noe som kan føre til feil funksjon, bør man unngå å oppbevare verktøyet der det er fare for frost.

Advarsel!

For å forhindre alvorlige øyeskader fra "flygende" spiker og/eller skrap, bør brukeren og alle andre på arbeidsplassen, bruke vernebriller som oppfyller kravene til arbeidstilsynet: De bør ha beskyttelse både forfra og fra siden når man lader eller bruker dette verktøyet.

Briller uten beskyttelse på sidene samt ansiktsskjermer gir ikke tilstrekkelig beskyttelse.

Verktøyets advarselssymboler

Verktøyet skal ikke brukes i stillaser og stiger. Bruk ikke spikerpistolen hvis spikerne kan skytes gjennom materialet og treffe noen på den andre siden.

Brukeren og andre personer innenfor arbeidssonen må bruke vernebriller og hørselsvern.

Pistolen er utstyrt med sikkerhetssperre.

Produktbeskrivelse

• Spikerpistol i kraftig utførelse for grovspikring.
• Støpt aluminiumshus med justerbar utblåsing i 360°.
• Mekanisme for enkel og gjentatt spikring.
• Beregnet for 21° plastbunnet spiker 50–90 mm, ø 2,8–3,3 mm.
  • Magasin for 50 spikere.
  • Arbeidstrykk 5–8 bar.
• Leveres med hurtigkoblingsnippel og oppbevaringseske.

Forpakningen inneholder

• Spikerpistol med påmontert hurtigkoblingsnippel
• Inseksnøkkel, 6 mm
• To avtrekkere. Én orange for gjentagende spikring og en sort for enkel spikring (én er løs og én montert på verktøyet).
• Oppbevaringseske

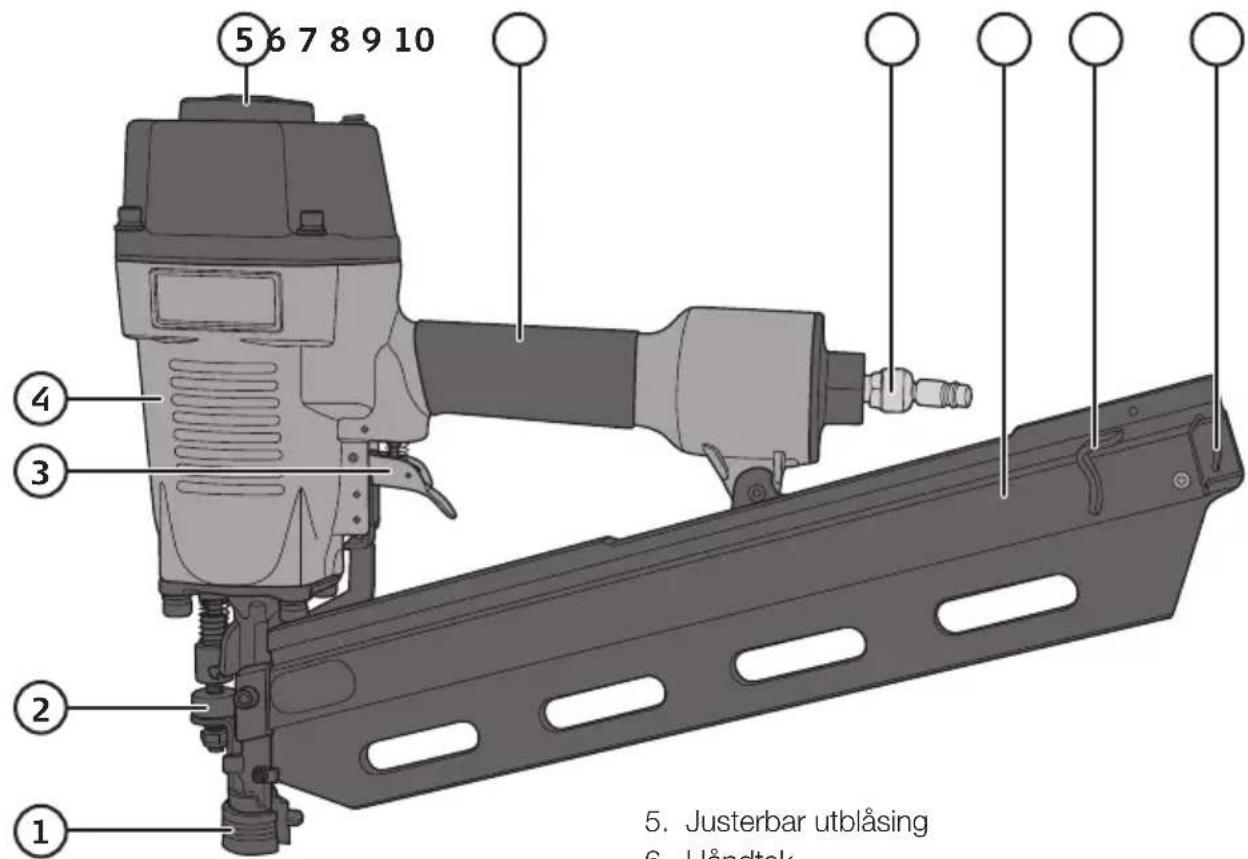

Beskrivelse

1. Sikkerhetsbøyle
2. Ratt for justering av slagdybde
3. Avtrekker

4. Verktøydeksel

5. Justerbar utblåsing

6. Håndtak
7. Tilkoblingsnippel
8. Magasin
9. Manøvringshåndtak til magasinpåskyver
10. Magasinsperre

Bruk

1. Kontroller at verktøyet er helt, uskadet og at ingen deler mangler før bruk. Påse at varslingsteksten er lesbar.
2. Koble alltid verktøyet fra luftledningen når det ikke er i bruk. Tøm magasinet og press på avtrekkeren gjentatte ganger for å tømme verktøyet for luft før lading, service eller feilsøking.
3. Velg brukermetode. Kontroller at du har riktig avtrekker montert, skift ved behov.
4. Lad magasinet.
5. Verktøyet kobles til trykkluftslangen med hurtigkobling.
6. Still inn passende trykk (5–8 bar).

Forberedelser

Sikkerhetstiltak ved lading

• Hold aldri hånden eller noen annen kroppsdel foran verktøyets utskytingssektor.
• Vend aldri verktøyet mot mennesker eller dyr.
• Trykk ikke inn avtrekkeren og press ikke sikkerhetsbøylen nedover hvis verktøyet ikke er presset ned mot arbeidsflaten. Dette kan føre til utilsiktet avfyring og volde skader.

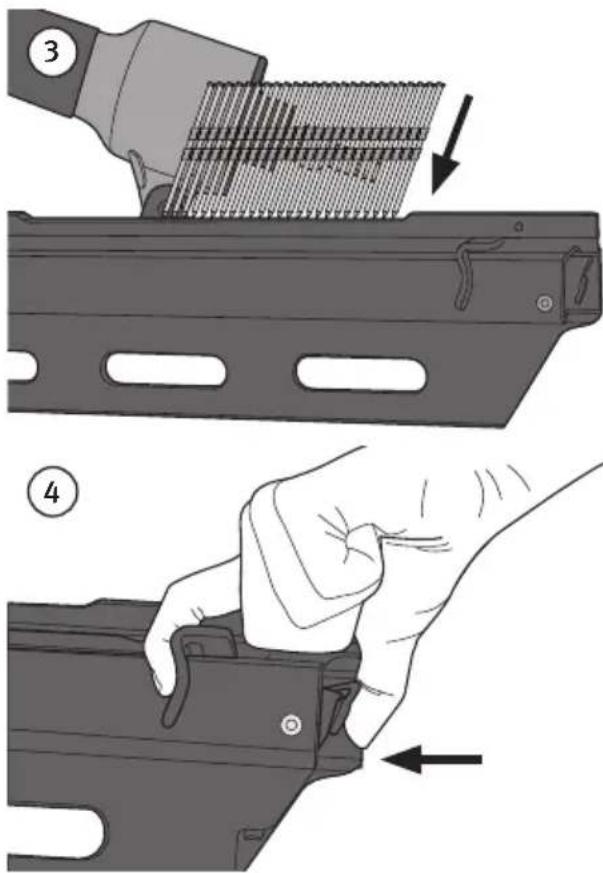

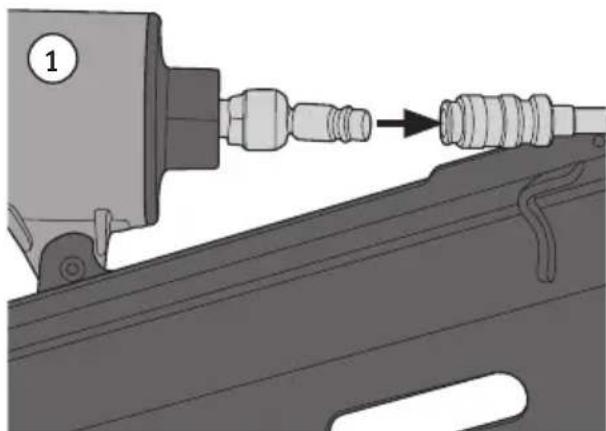

Lading

Bruk plastbundet 21° spikere:

1. Koble verktöyet fra luftslangen.

2. Trekk magasinpåskyverens manøvreringshåndtak (9) bakover til det festes i åpen posisjon.

1. Magasinet er åpent på oversiden. Sett inn spikrene. Kontroller at spikrene er hele og rene.

2. Trekk magasinet litt bakover og fest magasinsperren (10) ved å trykke det framover til påskyveren slipper. Hold manøvreringshåndtaket (9) og brems forsiktig bevegelsen framover.

1. Hold verktöyet med et stabilt grep. Trykk verktöyet mot arbeidsoverflaten.
2. Trykk inn avtrekkeren (3) og slipp den etter avfyring.
3. Flytt verktøyet til neste posisjon og gjenta.

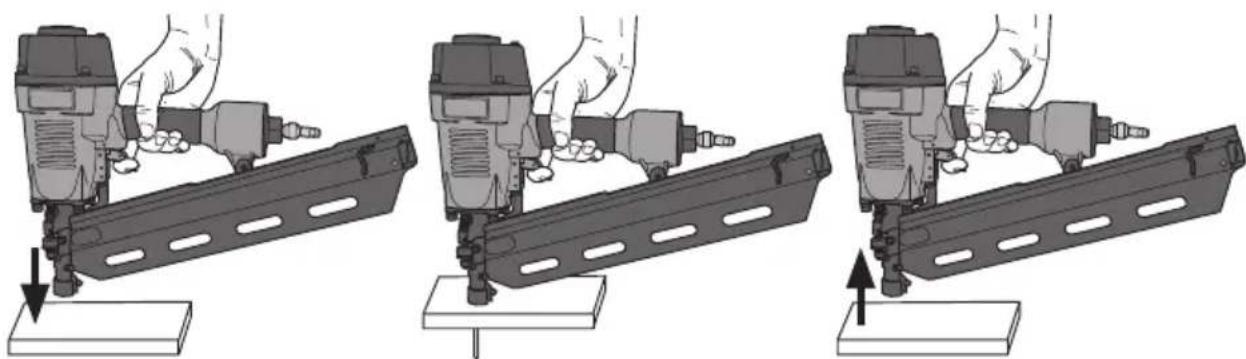

B. Gjenntagende avfyring

Kontroller før bruk at den orange avtrekkeren er montert på spikerpistolen.

1. Hold verktøyet med et stabilt grep og trykk avtrekkeren inn.
2. Press verktøyet mot arbeidsoverflaten slik at sikkerhetsbøylen trykkes inn og utløser en avfyring.
3. Hold avtrekkeren inne, flytt til neste plass og gjenta fra trinn 2.

Funksjons- og sikkerhetstest

Advarsel! Fjern alle spikere fra magasinet før funksjonstesting.

1. Koble verktöyet fra luftslangen.
2. Tøm magasinet og trykk inn avtrekkeren gjentatte ganger for å tømme verktøyet for luft.
3. Koble til luftslangen, men ikke rør avtrekkeren. Trykk sikkerhetsbøylen mot arbeidsoverflaten. Verktøyet må ikke spikre!
4. Hold verktøyet fritt (ikke press verktøynesen mot noe), og trykk inn avtrekkeren, men ikke vend verktøyet mot deg selv eller andre. Verktøyet må ikke spikre!
5. Trykk sikkerhetsbøylen mot arbeidsstykket og press avtrekkeren inn. Verktøyet må spikre.

Still inn slagstyrken

A. Juster slagstyrken med trykkreguleringen på luftledningen

Hvis spikeren ikke er drevet dypt nok, kontroller først om justeringsrattet (2) er innstilt på maks. Spikerdybde. Hvis den står på maks. må lufttrykket økes. ∅k med 0,5 bar av gangen, og foreta en test mellom hver økning. Det maksimale tillatte arbeidstrykket på 8 bar må ikke overskrides.

Hvis spikeren har drevet for dypt i arbeidsflaten reduseres trykket med 0,5 bar av gangen til ønsket resultat oppnås. Test mellom hver justering. Gå aldri under tillatt minimumsanbefalte arbeidstrykk som er på 5 bar.

Jobb alltid med lavest mulig arbeidstrykk. Det minimerer støy- og vibrasjonsnivået, og verktøyets innvendige komponenter får lengre levetid.

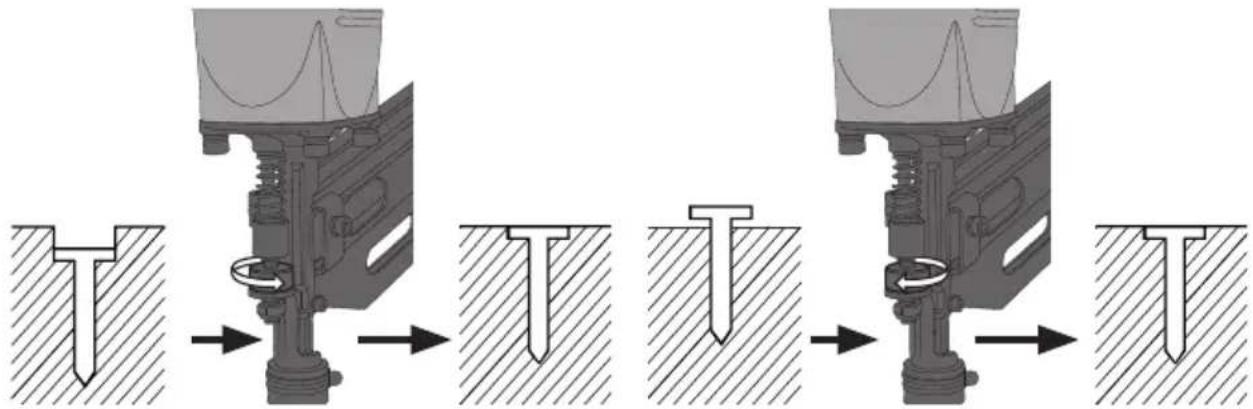

B. Juster slagdybde med justeringsrattet (2)

Drei rattet medsols for å redusere slagdybden eller motsols for å øke slagdybden.

Skifte avtrekker

Spikerpistolen leveres med 2 stk. avtrekkere.

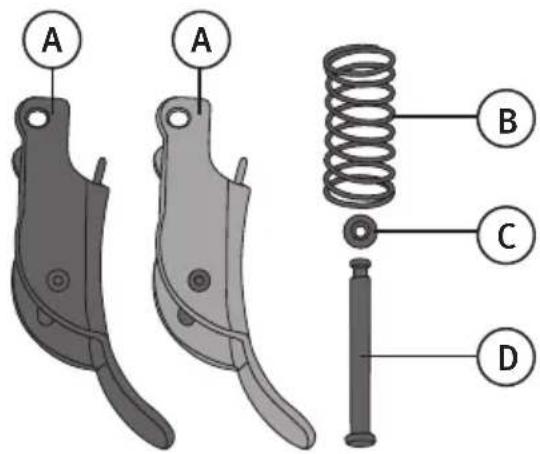

Avtrekkermekanismen består av:

A. Avtrekker (2 stk.)
B. Fjær
C. O-ring
D. Splint

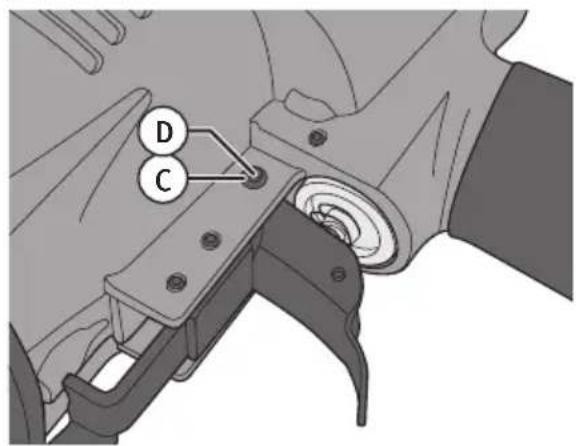

Fjern den påmonterte avtrekkeren slik

1. Ta bort den lille O-ringen (C) som holder splinten (D).
2. Trekk ut splinten.
3. Ta vare på O-ringen, fjæren, avtrekkeren og splinten.

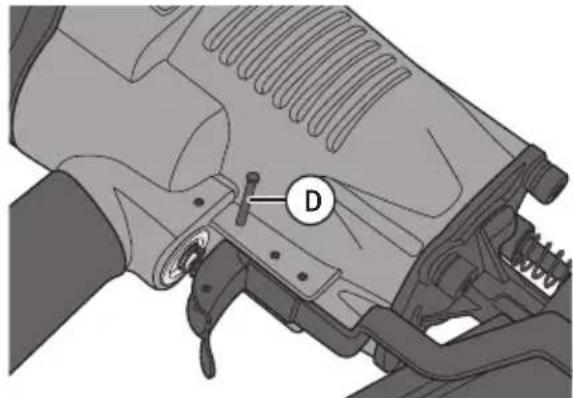

Avtrekkeren monteres slik

1. Hold fjæren og avtrekkeren fast slik at hullet til splinten passer mot hullet i spikerpistolen.
2. Trykk inn splinten og fest O-ringen.
3. Foreta funksjonskontroll.

Stell og vedlikehold

Fjern spiker som har satt seg fast

1. Koble verktøyet fra luftslangen.
2. Trekk påskyverens manøvreringshåndtak (7) så langt tilbake som mulig og tom magasinet for spiker.
3. Trykk et skrujern/dor forsiktig ned mot spikeren som har satt seg fast.
4. Slå forsiktig på doret for å løsne spikeren.
5. Bruk en tang til å ta spikeren ut.

Rengjøring og vedlikehold

1. Koble verktøyet fra luftslangen.
2. Bruk aldri sterke eller brennbare løsemidler eller rengjøringsmidler.
3. Fjern ev. avleiringer på verktøynesen med parafin eller dieselolje.

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Maks. lufttrykk 8,0 bar (115 psi)

Luftforbruk 215 l/min (25 spikere/minutt ved 6,2 bar)

Anbefalt lufttrykk 5–8 bar

Lydnivå LpA 84,1 dB(A)

LwA 97,1 dB(A)

LpC 125,7 dB(C)

Vibrasjon, akselrasjon 4,1 m/s² (osikkerhet 15,88%) (ifølge ISO 8662–1199)

Smøring Spesialolje for lufttrykkverktøy

Feste Plastbundet 21°, lengde 50–90 mm, ∅ 2,8–3,3 mm.

Magasinkapasitet 50 spikre

Størrelse 510 × 380 × 127 mm (L × H × B)

Naulain

Tuotenro 40-7982 Malli XI2190II
