Produkttyp	Luftkompressor
Varumärke	Cocraft
Modell	HN 2190
Strömförsörjning	230 V / 50 Hz
Motoreffekt	1500 W
Maximalt tryck	8 bar (116 psi)
Tankvolym	24 L
Luftflöde	~200 L/min
Ljudnivå	85 dB(A)
Vikt	15 kg
Mått (L×B×H)	50 × 30 × 40 cm
Skyddsklass	IP20
Pumpstyp	Oljefri
Kylning	Luftkyld
Säkerhetsfunktioner	Automatisk avstängning, termiskt överbelastningsskydd
Underhåll	Töm tanken regelbundet, kontrollera luftfiltret
Rengöring	Torka med torr trasa, håll ventilerna fria
Portabilitet	Handtag och hjul
Användningsområden	Pumpning, sprutning, tryckluftsverktyg
Garanti	2 år

Vanliga frågor - HN 2190 Cocraft

Hur ställer jag in önskat tryck?

Vrid tryckregulatorns vred medurs för att öka eller moturs för att minska. Övervaka tryckmätaren.

Varför startar inte kompressorn?

Kontrollera strömförsörjningen, se till att på/av-brytaren är på, och att termiska överbelastningsskyddet inte har löst ut. Om det löst ut, vänta tills det svalnat.

Hur ofta ska jag tömma tanken?

Töm tanken efter varje användning för att förhindra fuktansamling och rost. Öppna avtappningsventilen i botten.

Vilken typ av olja behöver pumpen?

Denna modell är oljefri, så ingen olja behövs. Pumpen är försmord.

Kan jag använda en förlängningssladd?

Använd en kraftig förlängningssladd som är klassad för kompressorns strömstyrka. Håll den så kort som möjligt för att undvika spänningsfall.

Hur rengör jag luftfiltret?

Ta bort filterlocket, ta ut filterelementet och rengör det med tryckluft eller byt ut om det är smutsigt.

Vad ska jag göra om säkerhetsventilen läcker?

Säkerhetsventilen kan släppa ut luft om trycket överskrider inställt gränsvärde. Om den läcker kontinuerligt, låt den inspekteras.

Är det normalt att kompressorn cyklar ofta?

Om det finns en läcka i systemet kan den cykla ofta. Kontrollera alla anslutningar och slangar efter luftläckor.

Hur högljudd är kompressorn?

Ljudnivån är cirka 85 dB(A). Använd hörselskydd i slutna utrymmen.

Kan jag måla med denna kompressor?

Ja, med en lämplig sprutpistol. Se till att regulatorn är inställd på rätt tryck för din färg.

BRUKSANVISNING HN 2190 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsföreskrifter

• Håll aldrig en hand eller någon annan kroppsdel inom verktygets utskjutningsområde när det är anslutet till tryckluftsledningen.
• Rikta aldrig verktyget mot någon annan person eller djur.
• Lek inte med verktyget.
• Tryck aldrig in avtryckaren om inte verktygsnosen är riktad mot arbetsstycket.
• Hantera alltid verktyget varsamt.
• Tryck aldrig in avtryckaren eller utlös aldrig säkerhetsbygeln under tiden som du laddar verktyget.
• Använd verktyget endast på avsett sätt.
• Använd aldrig verktyget på ett sådant sätt att det riktas mot dig själv eller någon annan inom arbetsområdet.
• Använd inte verktyget som hammare.
• Bär verktyget med fattning om handtaget, inte i luftslangen.
• Bär aldrig verktyget med intryckt avtryckare.
• Ändra aldrig verktyget från originalutförande.
• Var alltid medveten om att missbruk och felaktig hantering av det här verktyget kan skada dig själv och andra.
• Fixera/tejpa aldrig fast säkringsbygel och/eller avtryckare i aktiverat läge.
• Lämna aldrig ett verktyg, som är kopplat till luftslang, utan uppsikt.
• Använd inte det här verktyget om det inte är försett med läsbar varningsdekal.
• Fortsätt inte att använda ett verktyg som läcker luft eller inte fungerar riktigt. Kontakta vår kundtjänst för eventuell service.
• Håll vid användning verktyget på ett sådant sätt att inga skador kan uppstå på huvud eller kropp om verktygets rekyl ökar i styrka på grund av tryckfall eller hårda ställen i arbetsstycket.
• Spika inte för nära kanten på arbetsstycket. Spiken kan passera genom arbetsstycket och välla skador.
• Koppla från tryckluften före transport av verktyget.
• Kontrollera ofta att både avtryckare och säkerhetsbygel fungerar korrekt.
• Ta inte isär någon del av verktyget.
• Använd inte spikpistolen om någon del är skadad eller saknas.
• Undvik att försvaga kåpan genom gravering etc.
• Ta reda på var elledningar etc. går i väggar, golv och tak innan du börjar använda spikpistolen.
• Tryckluftsanslutningen för spikpistolen måste vara av typ snabbkoppling. Anslutningen på verktyget får inte ha en backventil så att luft under tryck finns kvar när spikpistolen har kopplats loss.

Tryckluftstillförsel och kopplingar

Varning! För att förhindra olycksfall på grund av oavsiktlig spikning ska användaren alltid koppla från tryckluften:

• Före justering
• Vid vård av verktyg
• Vid borttagning av spik som har fastnat
• När verktyget inte används
• Vid förflyttning till annat arbetsområde

Varning!

• Använd endast komprimerad luft som drivkälla för pneumatiskt drivna verktyg. Använd inte syre och brännbara gaser som drivkraft eftersom blandningen då kan explodera och välla skador.
• Använd inte gaser i behållare eller tryckluftssystem där lufttrycket kan överstiga 8 bar eftersom verktyget då kan explodera och välla skador.
• Kompressorer måste ha tillräcklig kapacitet för att säkerställa tillräckligt tryckluft och luftflöde för avsedd användning. Tryckfall i systemet kan minska verktygets drivkraft. Se Tekniska data för inställning av korrekt tryck för verktyget.
• Tryckluftsledningar bör monteras med lutning med den högsta punkten närmast kompressorn. Lättåtkomliga vattenavskiljare bör installeras på de lägst belägna punkterna. Vattenavskiljarna bör tömmas minst en gång om dagen eller vid behov oftare. Smuts och vatten i tryckluftsledningarna är de huvudsakliga orsakerna till slitage i pneumatiskt drivna verktyg.
• Anslutningarna för verktygen bör förses med en reduceringsventil med vattenavskiljare direkt vid själva anslutningspunkten. Ett filter hjälper till med att ge max. effekt och minimera slitaget. Filtret måste ha tillräcklig flödeskapacitet för avsedd monteringsplats för resp. anslutningspunkt. Filtret måste hållas rent för att kunna leverera ren tryckluft för resp. verktyg. Se tillverkarens instruktioner för korrekt filterskötsel. Ett smutsigt och igentäppt filter resulterar i tryckfall som minskar verktygets effekt.
• Tryckregulatorn måste kunna ställas in från 0 till 8 bar.
• Luftslangarna bör tåla minst 10,5 bar arbetstryck eller 150 % av det maximala lufttryck som systemet skulle kunna ge. Matarslangen bör ha snabbkoppling för snabb lossning från nippeln på verktyget.
• Se till att den tryckluft som levereras till verktyget inte kan överskrida max. tillåtet arbetstryck (8 bar), installera en säkerhetsventil vid behov. Börja först med matartrycket inställt på lägsta rekommenderade arbetstryck, se Tekniska data.
• Kontrollera att verktyget fungerar korrekt genom att sätta pistolnosen mot en träbit och trycka på avtryckaren en eller två gånger.

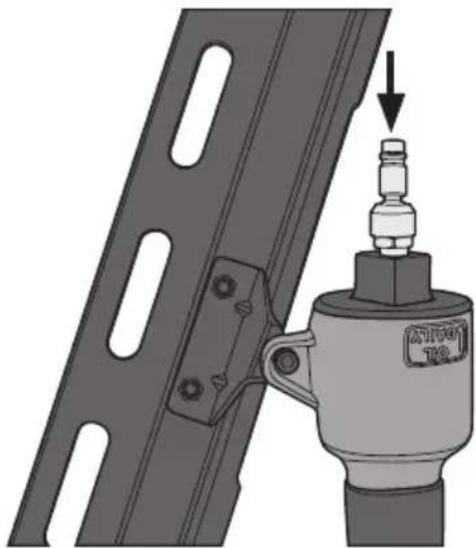

Smörjning

• Obs! Smörj med några droppar olja i luftanslutningen innan verktyget används första gången.
• För bästa effekt krävs regelbunden men måttlig smörjning. Olja som tillförs via luftanslutningen smörjer endast avtryckarventilen, övriga inre komponenter är infettade från fabrik och behöver normalt inte smörjas. Använd inte sköljolja eller tillsatser eftersom sådana smörjmedel ger snabbare slitage på verktygets packningar och gummikuddar, vilket i sin tur ger sämre effekt och kräver mer skötsel.

- Fyll på olja i verktygets anslutningsnippel en eller två gånger per dag. Det behövs bara några droppar olja, 1–2 st./gång. För mycket olja hopar sig bara inne i ledningen och syns när man släpper ut luft.

- Se till att magasinets påskjutare löper lätt och inte kärvar genom att hålla den ren och smord. Smörj även själva slagstiftet med några droppar olja vid varje användningstillfälle.

Vid kall väderlek i närheten av eller under 0 °C kan fukten i ledningarna frysa och störa funktionen. Vi rekommenderar användning av luftsmörjare eller permanent frostskydd (etylenglykol) som smörjmedel. Obs! För att förhindra frost- eller isbildning på verktygets ventiler och mekanismer, vilket kan leda till att verktyget fungerar felaktigt, bör man undvika att förvara verktyget på ett kallt ställe.

Varning!

För att förhindra svåra ögonskador av kringflygande spikar och/eller skräp bör användaren och övriga inom arbetsområdet alltid bära skyddsglasögon som uppfyller Arbetsmiljöverkets krav, med skydd både framifrån och på sidorna när man laddar, använder eller servar detta verktyg. Glasögon utan ögonskydd på sidorna samt ansiktsskärmar ger inte tillräckligt skydd!

Varningssymboler på verktyget

Läs bruksanvisningen.

Verktyget får inte användas på ställningar och stegar. Använd inte spikpistolen om fästelementen kan skjutas igenom något och träffa någon på andra sidan.

Användaren och övriga personer inom arbets- området måste använda skyddsglasögon och hörselskydd.

Pistolen är utrustad med säkerhetsspärr.

Produktbeskrivning

• Spikpistol i kraftig modell för grövre spikning som t.ex. byggnadssnickerier.
• Gjutet aluminiumhus med ställbart utblås 360°.
• Mekanism för enkel eller upprepad spikning.
• Avsedd för 21° plastbandad spik 50–90 mm, ø 2,8–3,3 mm.
• Magasin för 50 spikar.
• Arbetstryck 5–8 bar.
• Levereras med snabbkopplingsnippel samt förvaringslåda.

Förpackningen innehåller

• Spikpistol med monterad snabbkopplingsnippel
• Insexnyckel (6 mm)
• Två avtryckare, en orange för upprepad spikning och en svart för enkel spikning (en lös och en monterad på verktyget).
• Förvaringsläda

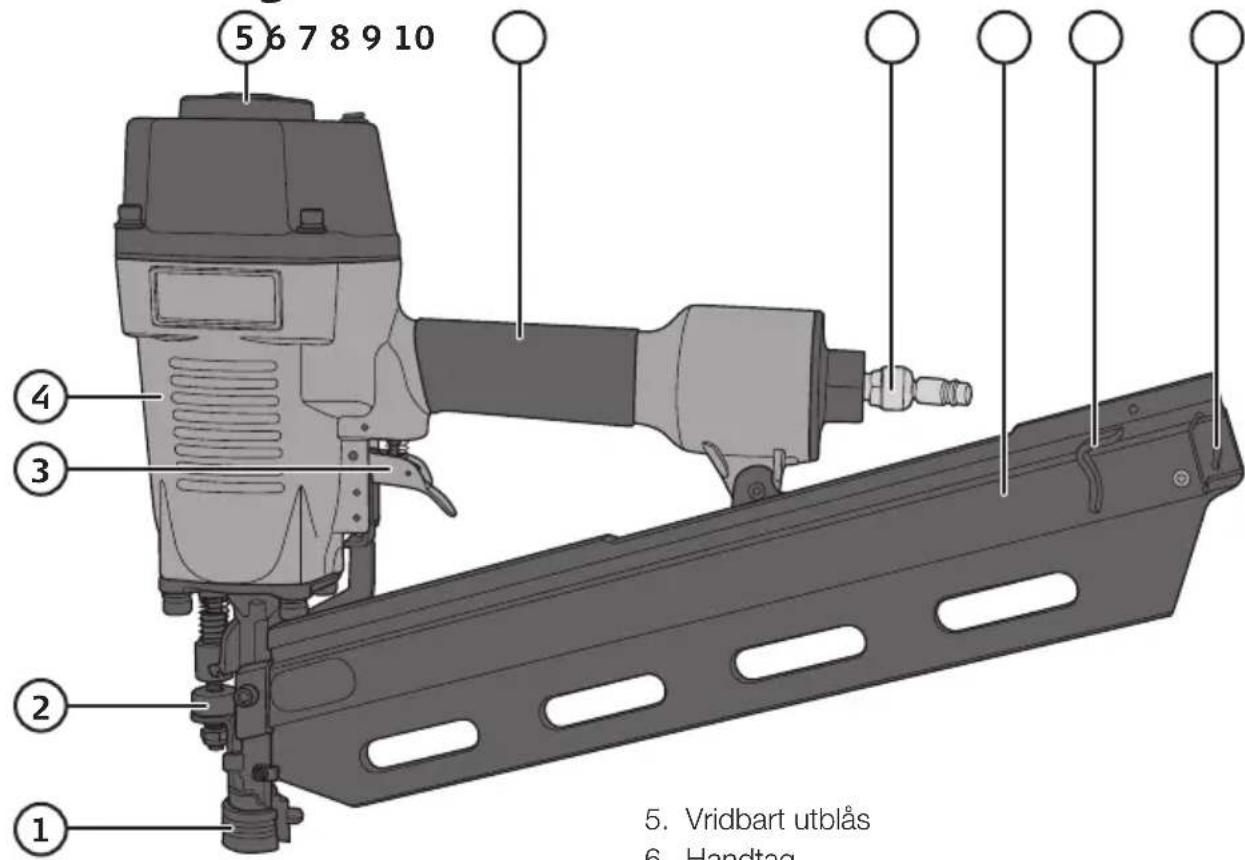

Benämningar

1. Säkerhetsbygel
2. Justeringsratt för slagdjup
3. Avtryckare

4. Verktygshus (kåpa)

5. Vridbart utblås

6. Handtag
7. Anslutningsnippel
8. Magasin
9. Manöverhandtag till magasinpåskjutare
10. Magasinspärr

Användning

1. Kontrollera innan användning att verktyget är oskadat och att alla delar sitter fast samt att varningstexten på spikpistolen är läsbar.
2. Koppla alltid bort verktyget från luftledningen när det inte används. Töm magasinet och tryck på avtryckaren upprepade gånger för att tömma verktyget på luft innan laddning, service eller felsökning.
3. Välj användningsmetod. Kontrollera att du har rätt avtryckare monterad, byt avtryckare vid behov.
4. Ladda magasinet.

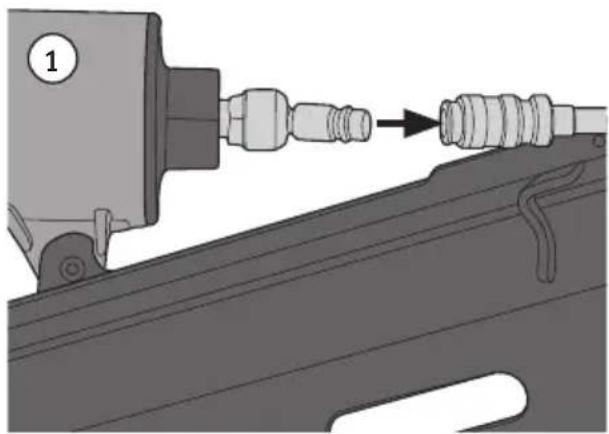

5. Anslut verktyget till en tryckluftsslang med snabbkoppling (hona).
6. Ställ in lämpligt tryck (5–8 bar) med en tryckregulator på tryckluftsledningen.

Förberedelser

Säkerhetsföreskrifter vid laddning

• Håll aldrig en hand eller någon annan kroppsdel inom verktygets utskjutningsområde.
• Rikta aldrig verktyget mot dig själv eller någon annan person.
• Tryck inte in avtryckaren eller för inte säkerhetsbygeln nedåt eftersom verktyget då kan aktiveras oavsiktligt med risk för skador.

Laddning

Använd plastbandad 21° spik.

1. Koppla bort verktyget från luftslangen.

2. Dra magasinpåskjutarens manöverhandtag (9) bakåt tills det fastnar i öppet läge.

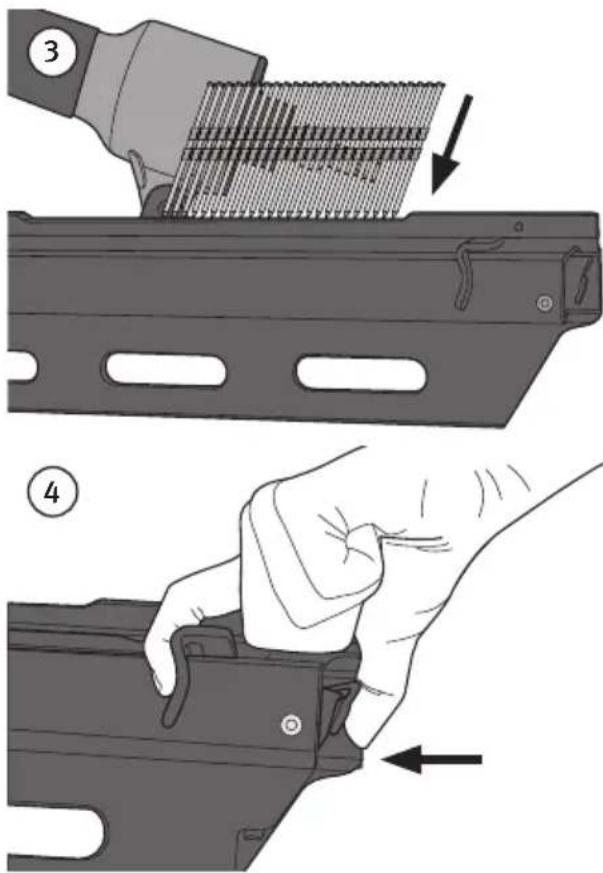

1. Magasinet är öppet på ovansidan. Sätt in spikarna. Kontrollera innan laddning att spikarna är rena och oskadade.

2. Dra magasinet lite bakåt och tryck magasinspärren (10) framåt tills påskjutaren släpper. Håll i manöverhandtaget (9) och bromsa försiktigt rörelsen framåt.

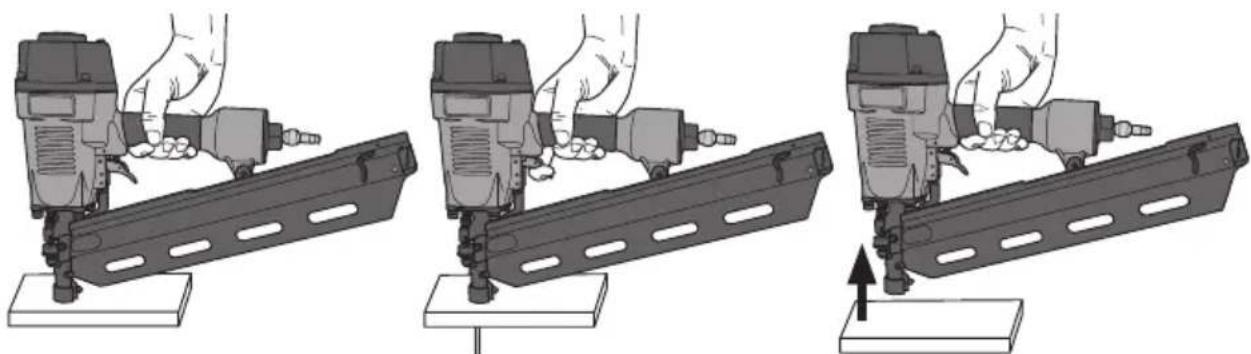

Kontrollera innan användning att den svarta avtryckaren (för enkel spikning) är monterad på spikpistolen.

1. Håll verktyget i ett stadigt grepp (utan att hålla in avtryckaren). Tryck verktyget mot arbetsytan.
2. Tryck in avtryckaren (3) och släpp den efter spikning.
3. Flytta verktyget till nästa ställe och upprepa.

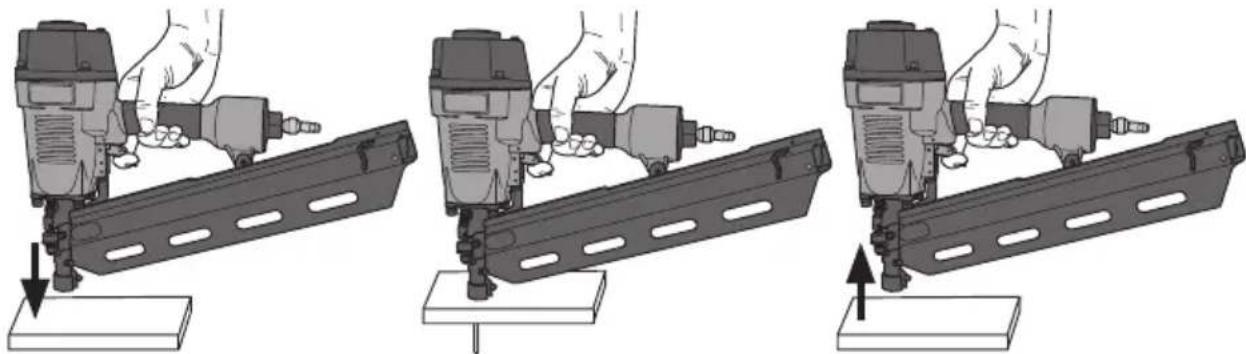

B. Upprepad spikning

Kontrollera innan användning att den orangea avtryckaren (för upprepad spikning) är monterad på spikpistolen.

1. Håll verktyget i ett stadigt grepp och tryck in avtryckaren (3).
2. Tryck verktyget mot arbetsytan så att säkerhetsbygeln trycks in och utlöser en spikning.
3. Håll in avtryckaren (3), flytta till nästa ställe och upprepa från steg 2.

Funktions- och säkerhetsprov

Varning! Ta bort alla spikar ur magasinet innan du gör en funktionskontroll.

1. Koppla alltid bort verktyget från luftledningen.
2. Töm magasinet och tryck på avtryckaren upprepade gånger för att tömma verktyget på luft.
3. Anslut luftslangen men rör inte avtryckaren. Tryck säkerhetsbygeln mot arbetsytan. Verktyget får inte spika!
4. Håll verktyget fritt (tryck inte verktygsnosen mot någonting) och tryck in avtryckaren utan att rikta verktyget mot dig själv eller någon annan. Verktyget får inte spika!
5. Tryck säkerhetsbygeln mot arbetsstycket och tryck in avtryckaren. Verktyget ska spika!

Ställ in slagstyrkan

A. Justera slagstyrkan med tryckregulatorn på luftledningen

Om spiken inte har drivits in djupt nog, kontrollera först om justeringsratten (2) för slagdjup är inställd på max. spikdjup. Om den står på max. spikdjup så öka lufttrycket med 0,5 bar åt gången med spikningskontroll efter varje ökning. Överskrid inte tillåtet max. arbetstryck (8 bar). Om spiken har drivits in för djupt så minskar du lufttrycket med 0,5 bar åt gången med kontroll av resultatet efter varje gång. Underskrid inte tillåtet min. rekommenderat arbetstryck (5 bar). Arbeta alltid med lägsta möjliga arbetstryck. Det minimerar buller- och vibrationsnivån och de inre komponenterna i spikpistolen håller längre.

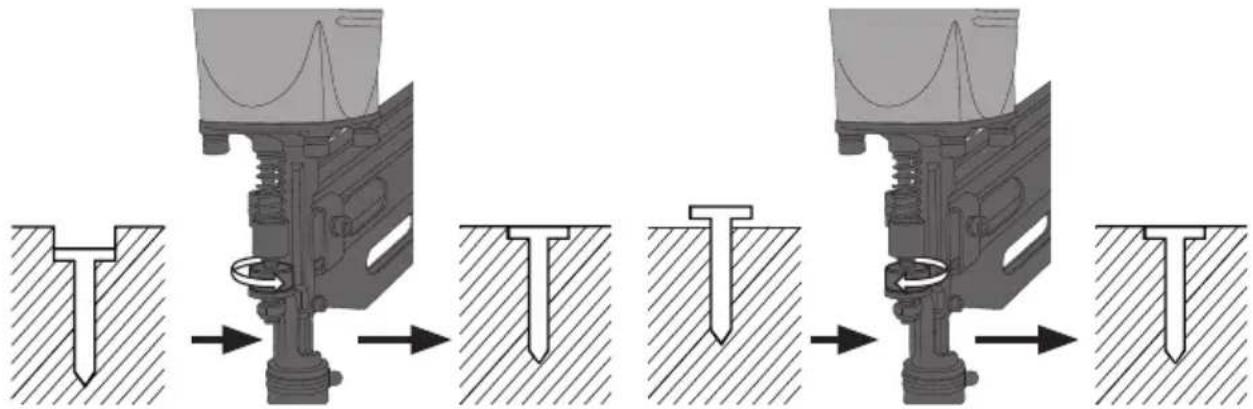

B. Justera slagdjupet med justeringsratten

Vrid justeringsratten (2) motsols för att minska slagdjupet eller medsols för att öka slagdjupet.

Byt avtryckare

Med spikpistolen levereras 2 st. avtryckare.

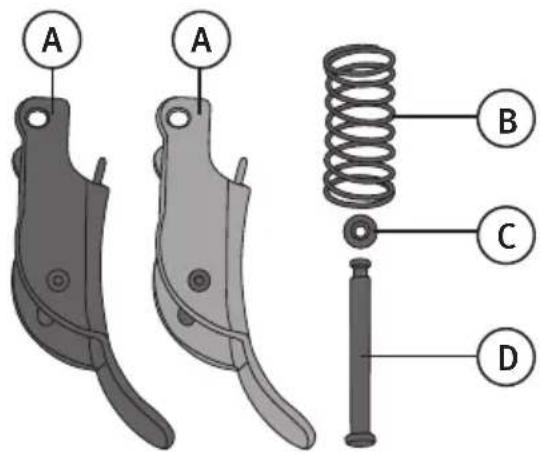

Avtryckarmekanismen består av:

A. Avtryckare (2 st.)

B. Fjäder

C. O-ring

D. Sprint

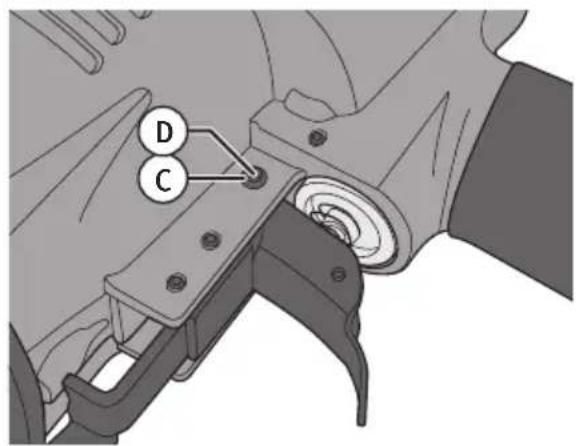

Ta bort den monterade avtryckaren så här

1. Ta bort den lilla O-ringen (C) som håller fast sprinten (D).

2. Dra ur sprinten åt andra hållet.

3. Spara O-ringen, fjädern, avtryckaren och sprinten.

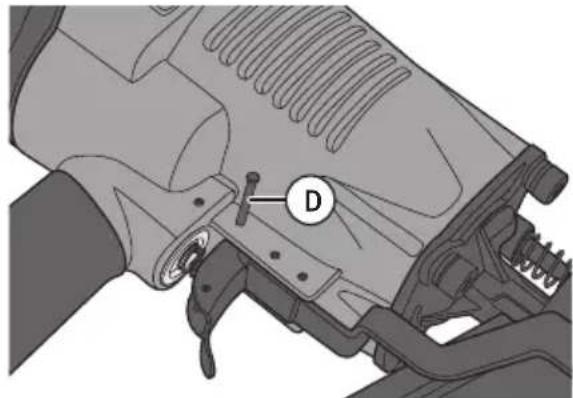

Montera avtryckaren så här

1. Håll fast fjädern och avtryckaren så att hålet för sprinten passar mot hålet i spikpistolen.
2. Tryck in sprinten (D) och sätt fast O-ringen.
3. Gör en funktionskontroll.

Skötsel och underhåll Ta bort spik som har fastnat

1. Koppla bort verktyget från luftledningen.
2. Dra tillbaka påskjutarens manöverhandtag (9) så långt det går och ta ur spikarna ur magasinet.
3. Tryck försiktigt ner en meisel eller dorn mot spiken som har fastnat.
4. Slå försiktigt på mejseln/dornen för att lossa spiken.
5. Använd en tång för att ta bort spiken från mekanismen.

Rengöring och underhåll

1. Koppla bort verktyget från luftledningen.
2. Använd aldrig starka eller eldfarliga lösningsmedel eller rengöringsmedel.
3. Ta bort ev. avlagringar på verktygsnosen med fotogen eller dieselolja.

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Vikt (utan spikar) 4,3 kg

Luftanslutning 1/4"

Max lufttryck 8,0 bar (115 PSI)

Luftförbrukning 215 l/min (25 spikar/minut vid 6,2 bar)

Rekommenderat lufttryck 5–8 bar

Ljudnivå LpA 84,1 dB(A)

LwA 97,1 dB(A)

LpC 125,7 dB(C)

Vibration, acceleration 4,1 m/s ^2 (osäkerhet 15,88%) (enligt ISO 8662–1199)

Smörjning Smörjolja för luftverktyg

Fästdon Plastbandad 21°, längd 50–90 mm, ∅ 2,8–3,3 mm

Magasinkapacitet 50 spikar

Storlek 510 × 380 × 127 mm (L × H × B)

Spikerpistol

Art.nr. 40-7982 Modell XI2190II

Les bruksanvisningen.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
