LXC CS18 - Sag Cocraft - Gratis bruksanvisning og manual

Produkttype	Batteridrevet sirkelsag
Merke	Cocraft
Modell	LXC CS18
Artikkelnummer	40-8505 / DMY009C-180-150
Batterispenning	18 V (Li-ion)
Tomgangshastighet	3400 o/min
Bladstørrelse	150 mm diameter, 10 mm aksel, 1,5 mm snittbredde
Bladtenner	18 TCT
Skjæredybde ved 90°	45 mm
Skjæredybde ved 45°	32 mm
Faseinnstilling	0–45°
Vekt (uten batteri)	2,75 kg
Støynivå (LpA)	76,1 dB(A) (K=3 dB(A))
Støynivå (LwA)	87,1 dB(A) (K=3 dB(A))
Vibrasjonsverdi (a_h,W)	1,728 m/s² (K=1,5 m/s²)
Strømkilde	Batteri (selges separat), kompatibelt med Cocraft LXC 18V-system
Lader	Selges separat, bruk kun spesifisert lader
Sikkerhetsfunksjoner	Overbelastningsvern, overopphetingsvern, lavspenningsvern, bladbeskyttelse, spindellås
Vedlikehold	Rengjør støvport, kontroller bladbeskyttelsesfjæren, skift blad ved behov
Reservedeler	Sagblad, unbrakonøkkel, bladflensskive, sekskantet bladbolt
Inkluderte tilbehør	Parallellanslag, unbrakonøkkel
Sertifisering	CE, EMC, maskindirektiv 2006/42/EC

Ofte stilte spørsmål - LXC CS18 Cocraft

Hvordan skifter jeg sagbladet på Cocraft LXC CS18?

1. Fjern batteriet for sikkerhet. 2. Ta unbrakonøkkelen fra baksiden av sagen. 3. Trykk på spindellåsknappen og roter bladet til det låser seg. 4. Drei bladbolten med klokken for å løsne. 5. Trekk bladbeskyttelsen tilbake med spaken, fjern flensskive og blad. 6. Monter nytt blad i motsatt rekkefølge, sørg for at bolten er stram.

Hvordan justerer jeg skjæredybden?

Løsne dybdejusteringslåseknappen, senk eller hev bunnplaten til ønsket dybde, stram deretter knappen. Sørg for at bladet så vidt går gjennom arbeidsstykket for sikkerhet.

Hvordan stiller jeg inn fasvinkelen?

Løsne fasejusteringslåseknappen, vipp bunnplaten til ønsket vinkel (0–45°), stram deretter knappen. Skalaen hjelper med å stille inn vinkelen nøyaktig.

Hvordan bruker jeg parallellanslaget?

Løsne parallellanslagslåseknappen. For 90° kutt, lås skalaen ved spor A; for 45° kutt, bruk spor B. Husk å ta hensyn til bladtykkelsen. Stram knappen etter innstilling.

Hvilke sikkerhetsfunksjoner har sagen?

Sagen har overbelastningsvern (automatisk avstenging under tung belastning), overopphetingsvern (tilbakestilles selv etter avkjøling), og lavspenningsvern (slår seg av når batteriet er tomt). Den har også bladbeskyttelse og sikkerhetslåsknapp for å forhindre utilsiktet start.

Kan jeg bruke et batteri av et annet merke?

Nei, bruk kun Cocraft LXC 18V batteripakker. Bruk av andre batterier kan føre til brann eller skade. Laderen må også være fra samme system.

Hvorfor vil ikke sagen starte?

Mulige årsaker: batteriet er utladet (lad det), batteriet er overopphetet (la det avkjøles), slitte børster eller defekt bryter (kontakt kundeservice). Se feilsøkingsguiden i manualen.

Hvordan rengjør og vedlikeholder jeg sagen?

Hold støvporten ren. Kontroller bladbeskyttelsesfjæren for riktig funksjon. Tørk batteriterminaler med en tørr klut hvis de er skitne. Oppbevar på et tørt sted. Inspiser bladet jevnlig for slitasje.

Hvordan skal jeg kaste batteriet eller sagen?

Ikke kast i husholdningsavfallet. Lever til en lokal gjenvinningsstasjon eller returner til kjøpsstedet for resirkulering. Følg lokale regler for elektronisk avfall.

Hva er LXC Lithium Xross Connect-systemet?

LXC-systemet er en serie Cocraft-verktøy som deler et felles 18V litium-ion-batteri og lader. Ett enkelt batteri kan drive alle verktøyene i serien, noe som gir bekvemmelighet og utskiftbarhet.

BRUKSANVISNING LXC CS18 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger om adresser på innsiden av omslaget).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller när verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.
e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere. g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann när den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for sirkelsager

Fare:

a) Hold hendene på god avstand fra sageområdet og sagbladet. Støtt opp med den ene hånden på det fremre håndtaket. Dersom du holder i sagen med begge hendene, reduserer du faren for å skade dem.
b) Strekk deg ikke under arbeidsstykket. Dekselet beskytter deg ikke mot sagbladet på undersiden av arbeidsemnet.
c) Juster skjærdybden slik at det passer med tykkelsen på arbeidsemnet. Mindre enn hele lengden på sagbladets tenner skal komme til syne under arbeidsstykket.
d) Hold ikke stykket som skal sages i hendene eller over beina. Fest arbeidsstykket på en stabil flate. Det er viktig at arbeidsstykket blir støttet opp på riktig måte for å redusere faren for personskade, at sagbladet kjører seg fast eller at du mister kontrollen over sagen.
e) Hold det elektriske håndverktøyet i de isolerte håndtakene når du utfører arbeider som medfører fare for at sagen kan komme i kontakt med skjulte kabler eller sin egen kabel. Kontakt med en strømførende kabel gjør at til og med metalldeler på det elektriske håndverktøyet blir strømførende og operatøren kan få støt.
f) Ved kløyvsaging, bruk sideanslag eller et anhold for rettsaging. Dette forbedrer presisjonen på sagingen og reduserer faren for at sagbladet setter seg fast.

g) Bruk alltid sageklinge av den typen som er anbefalt. Sagblad som ikke passer sagens festeanordning vil bevege seg eksentrisk, noe som gjør at du kan miste kontrollen på sagen.
h) Bruk aldri skadede eller gale skruedetaljer (skiver, bolter etc.). Skivene og boltene for sagblad er spesielt utformede for din sag for best mulig ytelse og høyeste sikkerhet ved bruk.

Ytterligere sikkerhetsinstruksjoner for alle sager

Årsaker til kast og å forhindre at dette forekommer

• Kast er en plutselig reaksjon på en klemt, fastkjørt eller feilinnstilt sagblad som gjør at sagen på en ukontrollert måte løftes opp og ut fra arbeidsstykket mot brukeren.
• Når sagbladet klemmes eller kjøres fast ved at sagesporet lukker seg, stopper bladet og motoren gjør at enheten kastes hurtig bakover mot brukeren.
• Dersom sagklingen blir vridd eller feilrettet i sporet kan tennene i den bakre delen av bladet trenge inn på oversiden av treet, forlate sagesporet og kastes bakover mot brukeren.

Kast er resultatet av at sagen brukes galt, til feil formål eller under feil forhold. Dette kan unngås ved å ta visse forhåndsregler: Se nedenfor!

a) Hold sagen godt fast med begge hendene på sagen, og hold armene slik at eventuelle kast kan pareres. Plasser deg på én av sidene av sagbladet, ikke i linje med sagbladet. Kast kan føre til at sagen tvinges raskt bakover. Dette kan kontrolleres av brukeren hvis nødvendige forsiktighetstiltak tas i bruk.
b) Når sagbladet kjører seg fast, eller hvis man av en eller annen grunn avbryter sagingen, må strømbryteren slippes opp og sagen holdes i ro til sagbladet stopper helt. Forsøk aldri på å ta sagen fra arbeidsstykket, eller trekke sagen bakover mens sagbladet er i bevegelse, da dette kan føre til kast. Foreta nødvendige sikkerhetstiltak for å redusere faren for fastkjøring.

c) Når du starter en sag midt inne i et arbeidsstykke, sentrer sagbladet i sagsporet og kontroller at sagtennene ikke ligger an mot materialet. Dersom sagbladet har kjørt seg fast kan hele sagen begynne å bevege seg eller den kan kastes fra arbeidsstykket når sagen startes på ny.

d) Støtt store skiver for å redusere faren for at sagbladet klemmes eller at sagen kastes. Store skiver har en tendens til å bue seg av sin egen vekt. Støtte må plasseres under skiven på begge sider, nær sagsporet og nær kanten på skiven.

e) Bruk ikke sløve eller skadede sagblad. Uslipte eller feilinnstilte sagblad gjør at sagsporet blir smalt, hvilket gir for mye friksjon, sagbladet kan feste seg eller sagen kan kaste.

f) Spaken for justering av sagedybde og sagevinkel må være dratt til og sikret før saging. Dersom justeringen for sagbladet endres under saging kan den kjøres fast eller sagen kan kaste.

g) Vær ekstra forsiktig ved innstikkssaging i vegger eller andre gjenstander, der du ikke ser hvor du sager. Sagbladet som stikker ut, kan sage i gjenstander som kan føre til kast.

Sikkerhetsinstruksjoner for sager med bevegelig beskyttelse

a) Kontroller før hver gangs bruk at den nedre beskyttelsen lukkes ordentlig.
Bruk ikke sagen hvis den nedre beskyttelsen ikke beveger seg fritt og lukkes umiddelbart. Klem eller bind aldri fast den nedre beskyttelsen i åpen posisjon. Dersom sagen ved en feiltakelse mistes, kan den nedre beskyttelsen bli skadet. Fell opp den nedre beskyttelsen med håndtaket og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.
b) Kontroller at fjæren på den nedre beskyttelsen fungerer. Dersom beskyttelsen og fjæren ikke fungerer ordentlig, må service på disse delene utføres før bruk.
Den nedre beskyttelsen kan gå tregt på grunn av skadde deler, avlagringer som kleber, eller oppsamlet skrap.
c) Den nedre beskyttelsen skal føres bort manuelt kun ved spesiell saging som innstikkssaging og sammensatt saging. Før bort den nedre beskyttelsen med håndtaket, og så fort sagbladet har kontakt med materialet må den nedre beskyttelsen slippes. For all annen saging skal den nedre beskyttelsen fungere automatisk.
d) Påse at den nedre beskyttelsen alltid dekker sagbladet, før du legger fra deg sagen på en benk eller gulvet. Et ubeskyttet roterende sagblad kan få sagen til å bevege seg bakover og sage i alt den kommer i kontakt med på veien. Vær bevisst på den tid det tar for sagbladet å stoppe etter at strømbryteren slippes opp.

- Spenn arbeidsemnet fast dersom det er mulig.

- Bruk sponutsug ved bruk av sirkelsagen.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke forsøkes åpnet eller skades på annen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller andre strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.

c) Utsett ikke batterier for varme eller åpen flamme. Batteriet må ikke oppbevares i vedvarende sollys.

d) Utsett aldri batteriet for slag eller støt.

e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.

f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.

g) Hold batteriet tørt og rent.

h) Batteriet rengjøres med en ren, tørr klut.

i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne brukerveiledningen og bruk riktig lademetode.

j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet yter best når det brukes ved romtemperatur (20 ± 5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektrokjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette.

En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.

o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier bør ligge på mellom 5 til 40 °C.
• Batterier og lader må ikke utsettes for vann.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen!

Bruk alltid hørselsvern. Benytt alltid vernebriller. Benytt alltid åndedrettsvern.

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen flamme, vann og fuktighet. Fare for eksplosjon.

Deler

1. Tilkoblingspunkt for sponsuger

2. Inseksnøkkel

3. Låseskrue for innstilling av dybde

4. Parallellanhold

5. Manøvreringsspak for klingebeskyttelse

6. Sagblad

7. Klingeflens

8. Inseksskrue for sagbladet

9. Bakre håndtak

10. Strømbryter

11. Låseknapp for strømbryter

12. Fremre håndtak

13. Batteritilkobling

14. Merkeplate

15. Klingebeskyttelse

16. Låseskrue for parallellanslag

17. Hovedplate

18. Låseskrue for vinkelinnstilling

19. Knapp for spindellås

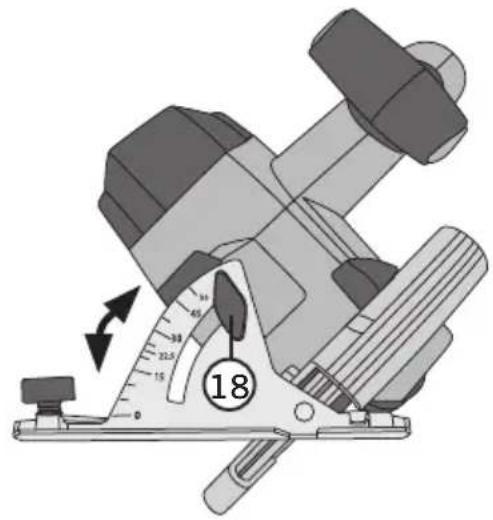

Innstillinger og vedlikehold Innstilling av vinkel på kuttet

1. Lösne låsespaken.
2. Still inn ønsket vinkel på mellom 0–45°.
3. Trekk til läseskruen.

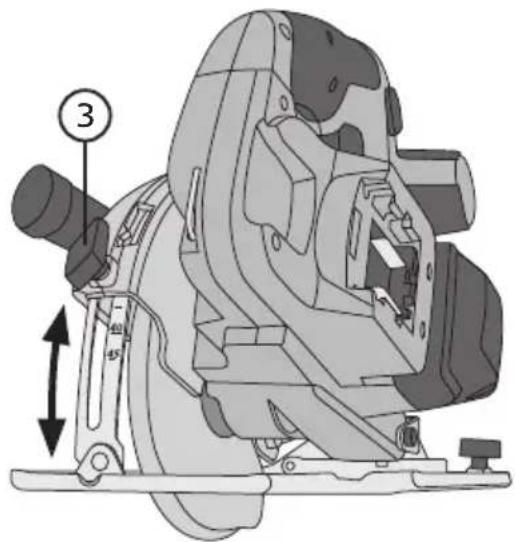

Innstilling av sagedybde

1. Løsne på låseskruen.
2. Senk baseplaten til ønsket sagedybde.
3. Trekk til låseskruen.

Innstilling av parallellanhold

1. Løsne låsespaken.
2. For sagesnitt på 90°, les skalaen mot uttak A. Ved 45° saging, les skalaen mot uttak B. Husk sageklingens skjærebredde. Trekk til skruene.

Skifte av sageklinge

1. Ta ut sirkelsagens batteri.
2. Fjern inseksnøkkelen som sitter på bakkant av sagen.
3. Trykk inn låseknappen for spindellåsen samtidig som klingen roteres for hånd til spindellåsen festes.
4. Benytt inseksnøkkelen og skru inseksskruen medurs for å få løsnet klingen.

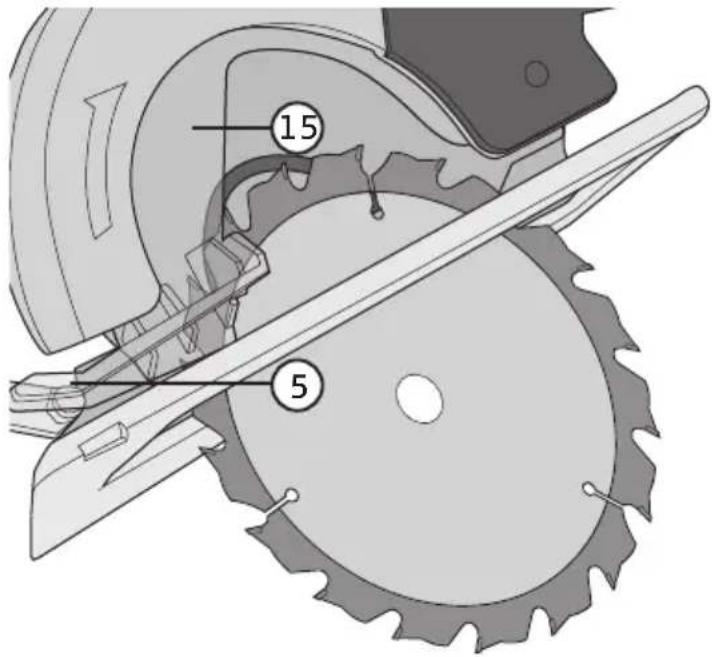

1. Skyv dekselet (15) og hold det fast med manøverspaken (5).
2. Fjern klingeflensen og løsne på klingen.
3. Sett den nye klingen på plass ved å foreta de ovenstående momentene i omvendt rekkefølge.

Obs! Før batteriet monteres igjen og sagen startes (etter skifte av klinge), må man kontrollere at klingen er riktig montert og at låseskruen er trukket til.

Start og stopp

• Start: Låseknappen må trykkes inn for å kunne trykke inn strømbryteren.
• Stopp: Slipp strømbryteren.

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. Lå maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Feilsøking

Problem Mulig årsak Tiltak
Maskinen virker ikke. Batteriet er utladet. Lad batteriet.
		Batteriet er overopphetet. La batteriet avkjøles.
		Slitte kullbørster. Kontakt kundeservicen.
		Feil på strømbryteren.
Maskinen går sakte og/eller skrur seg av.	Sløvt eller skadet sagblad. Skift det.
	For hard mating. Reduser matingen.
	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La motoren avkjøles.
Gnistdannelse i motoren.	Feil på kullbørstene. Kontakt kundeservicen.
	Lindning kortsluten.
	Kollektorn smutsig.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Turtall 3400 o/min.

Sageklinge Hardmetall 150 × 1,5 × 10 mm, 18 tenner

Vibrasjonsverdi ah,W 1,728 m/s², Unøyaktighet K: 1,5 m/s²

Vekt 2,75 kg (uten batteri)

(Batteri og lader selges separat)

Pyörösaha

Tuotenro 40-8505 Malli DMY009C-180-150
