Produkttyp	Sladdlös cirkelsåg
Varumärke	Cocraft
Modell	LXC CS18
Artikelnummer	40-8505 / DMY009C-180-150
Batterispänning	18 V (Li-ion)
Tomgångsvarvtal	3400 rpm
Sågklinga storlek	150 mm diameter, 10 mm axelhål, 1,5 mm snittbredd
Klingtänder	18 TCT
Skärdjup vid 90°	45 mm
Skärdjup vid 45°	32 mm
Geringsjustering	0–45°
Vikt (utan batteri)	2,75 kg
Ljudnivå (LpA)	76,1 dB(A) (K=3 dB(A))
Ljudnivå (LwA)	87,1 dB(A) (K=3 dB(A))
Vibrationsvärde (a_h,W)	1,728 m/s² (K=1,5 m/s²)
Strömkälla	Batteri (säljs separat), kompatibelt med Cocraft LXC 18V-system
Laddare	Säljs separat, använd endast angiven laddare
Säkerhetsfunktioner	Överbelastningsskydd, övertemperaturskydd, lågspänningsskydd, klingkåpa, spindellås
Underhåll	Rengör dammport, kontrollera klingkåpans fjäder, byt klinga vid behov
Reservdelar	Sågklinga, insexnyckel, klingflänsbricka, insexklingbult
Medföljande tillbehör	Parallellanslag, insexnyckel
Certifiering	CE, EMC, maskindirektiv 2006/42/EG

Vanliga frågor - LXC CS18 Cocraft

Hur byter jag sågklingan på Cocraft LXC CS18?

1. Ta bort batteriet för säkerhet. 2. Ta insexnyckeln från sågens baksida. 3. Tryck på spindellåsknappen och rotera klingan tills den låses. 4. Vrid klingbulten medurs för att lossa. 5. Dra tillbaka klingkåpan med spaken, ta bort flänsbricka och klinga. 6. Montera en ny klinga i omvänd ordning, se till att bulten är åtdragen.

Hur justerar jag skärdjupet?

Lossa låsknoppen för djupinställning, sänk eller höj basplattan till önskat djup, dra sedan åt knoppen. Se till att klingan knappt tränger igenom arbetsstycket för säkerhet.

Hur ställer jag in geringsvinkeln?

Lossa låsknoppen för geringsjustering, luta basen till önskad vinkel (0–45°), dra sedan åt knoppen. Skalan hjälper till att ställa in vinkeln exakt.

Hur använder jag parallellanslaget?

Lossa låsknoppen för parallellanslaget. För 90° snitt, lås skalan intill slits A; för 45° snitt, använd slits B. Kom ihåg att ta hänsyn till klingans tjocklek. Dra åt knoppen efter inställning.

Vilka säkerhetsfunktioner har sågen?

Sågen har överbelastningsskydd (automatisk avstängning vid tung belastning), övertemperaturskydd (återställs efter avkylning) och lågspänningsskydd (stängs av när batteriet är urladdat). Den har också en klingkåpa och en säkerhetslåsknapp för att förhindra oavsiktlig start.

Kan jag använda ett batteri av annat märke?

Nej, använd endast Cocraft LXC 18V-batteripaket. Användning av andra batterier kan orsaka brand eller skada. Laddaren måste också vara från samma system.

Varför startar inte sågen?

Möjliga orsaker: batteriet urladdat (ladda det), batteriet överhettat (låt det svalna), slitna kolborstar eller felaktig strömbrytare (kontakta kundtjänst). Kontrollera felsökningsguiden i manualen.

Hur rengör och underhåller jag sågen?

Håll dammporten ren. Kontrollera klingkåpans fjäder för korrekt funktion. Torka batterikontakterna med en torr trasa om de är smutsiga. Förvara på en torr plats. Inspektera regelbundet klingan för slitage.

Hur ska jag kassera batteriet eller sågen?

Kasta inte med hushållsavfallet. Lämna till en lokal insamlingsplats eller återlämna till inköpsstället för återvinning. Följ lokala föreskrifter för elektroniskt avfall.

Vad är LXC Lithium Xross Connect-systemet?

LXC-systemet är en serie Cocraft elverktyg som delar ett gemensamt 18V litiumjonbatteri och laddare. Ett enda batteri kan driva alla verktyg i serien, vilket ger bekvämlighet och utbytbarhet.

BRUKSANVISNING LXC CS18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på insidan av omslaget).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förmuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avstånd från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för cirkelsågar

FARA:

a) Håll händerna på avständ från sågningsområdet och sågklingan. Håll den fria handen på det främre handtaget. Om du håller båda händerna på sågen kan du inte skära dig.
b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet på arbetsstyckets undersida.
c) Justera skärdjupet så att det passar arbetsstyckets tjocklek. Mindre än hela längden på sågklingans tänder ska synas under arbetsstycket.
d) Håll inte stycket som ska sågas med händerna eller över benen. Sätt fast arbetsstycket på en stabil yta. Det är viktigt att arbetsstycket stöds på rätt sätt för att minimera risk för personskada, att sågbladet kör fast eller att du förlorar kontrollen över sågen.

e) Håll det elektriska handverktyget i de isolerade handtagen när du utför arbete som medför risk att sågen kommer i kontakt med dolda kablar. Kontakt med en strömförande kabel gör att även utsatta metalldelar på det elektriska handverktyget blir strömförande och användaren får en stöt.
f) Vid klyvsågning, använd sidoanslag eller raksågningsstycke. Detta förbättrar precisionen på sågningen och minskar risken för att sågklingan fastnar.
g) Använd alltid rekommenderad sågklinga. Sågklingor som inte passar sågens fästdon rör sig excentriskt, vilket gör att du kan förlora kontrollen över sågen.
h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna för sågklingan är speciellt utformade för din såg för bästa prestanda och högsta säkerhet vid användning.

Ytterligare säkerhetsinstruktioner för alla sågar

Anledningar till kast och förhindrande av kast

• Kast är en plötslig reaktion på en klämd, fastkörd eller felinställd sågklinga som gör att sågen på ett okontrollerat sätt lyfts upp och ur arbetsstycket mot användaren.
• När sågklingan kläms eller körs fast genom att sågspåret stänger sig stannar klingan och motorn, vilket gör att enheten kastas snabbt bakåt mot användaren.
• Om sågklingan blir vriden eller felriktad i spåret kan tänderna i den bakre delen av klingan tränga in i ovansidan på träet, lämna sågspåret och kastas bakåt mot användaren.

Kast är resultatet av att sågen används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i sågen med båda händerna på sågen och håll armarna så att du kan parera kast. Placera dig på endera sidan om sågklingan, inte i linje med sågklingan. Kast kan göra så att sågen hoppar bakåt, men kast kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder vidtas.
b) När sågklingan kör fast, eller om du av någon anledning avbryter sågningen, släpp upp strömbrytaren och håll still sågen tills sågklingan stannar helt. Försök aldrig att ta sågen från arbetsstycket eller dra sågen bakåt när sågklingan är i rörelse, eftersom kast då kan inträffa. Undersök och vidta nödvändiga åtgärder för att minska riskerna för fastkörning.
c) När du återstartar en såg i ett arbetsstycke, centrera sågklingan i sågspåret och kontrollera att sågtänderna inte ligger an mot materialet. Om sågklingan har kört fast kan den vandra upp eller sågen kan kastas från arbetsstycket när sågen återstartas.
d) Stöd stora skivor för att minska risken för att sågklingan kläms eller att sågen kastar. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan på båda sidor, nära sågspåret och nära kanten på skivan.
e) Använd inte slöa eller skadade sågklingor. Oskärpta eller felinställda sågklingor gör att sågspåret blir smalt, vilket ger för mycket friktion, sågklingan kan fastna eller sågen kan kasta.

f) Reglagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågning. Om justeringen för sågklingan ändras under sågning kan den köra fast eller sågen kan kasta.
g) Var extra försiktig vid instickssågning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i föremal som kan orsaka kast.

Säkerhetsinstruktioner för sågar med inre rörligt skydd

a) Kontrollera före varje användning att det nedre skyddet stängs ordentligt.
Använd inte sågen om det nedre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig fast det nedre skyddet i öppet läge. Om sågen av misstag tappas kan det nedre skyddet bli skadat. Fäll upp det nedre skyddet med handtaget och se till att det rör sig fritt utan att vidröra sågklingan eller någon annan del vid sågning i samtliga sågvinklar och sågdjup.
b) Kontrollera att fjädern på det nedre skyddet fungerar. Om skyddet och fjädern inte fungerar ordentligt måste service på dessa delar utföras före användning. Nedre skyddet kan röra sig trögt p.g.a. skadade delar, klibbiga avlagringar eller ansamlat skräp.
c) Det nedre skyddet får föras undan manuellt endast vid speciell sågning som instickssågning och sammansatt sågning. För undan det nedre skyddet med handtaget, och så fort sågklingan har kontakt med materialet måste det nedre skyddet släppas. För all annan sågning ska nedre skyddet fungera automatiskt.
d) Se alltid till att det nedre skyddet täcker sågklingan innan du lägger ifrån dig sågen på en bänk eller ett golv. En oskyddad roterande sågklinga kan få sågen att röra sig bakåt och såga i allt den kommer i kontakt med på vägen. Var medveten om den tid det tar för sågklingan att stanna efter det att strömbrytaren släppts upp.

- Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd.

- Använd spånutsug vid användning av cirkelsågen.

Särskilda säkerhetsföreskrifter för batterier/batteripack

a) Försök aldrig öppna, ta isär eller på något annat sätt skada eller göra åverkan på batteriet.
b) Kortslut inte batteriet. Förvara inte batteriet på sådant sätt att det kan komma i kontakt med andra batterier eller med andra strömledande föremål. När batteriet inte används, håll det på avständ från alla metallföremål, t.ex. gem, mynt, nycklar, spikar och skruvar. Dessa föremål kan skapa kontakt mellan batteriets terminaler och kortsluta batteriet, vilket kan leda till brännskador eller brand.
c) Utsätt inte batteriet för värme eller öppen eld. Förvara inte batteriet i ihållande solljus.
d) Utsätt inte batteriet för slag och stötar.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så har skett, skölj omedelbart det utsatta området med rikligt med vatten och ta kontakt med läkare.
f) Om batteriet eller delar av det har svalts, sök omedelbart kontakt med läkare.
g) Håll batteriet rent och torrt.

h) Rengör batteriet med en ren, torr trasa.
i) Batteriet måste laddas innan det används. Följ alltid anvisningarna i den här bruksanvisningen och använd rätt laddmetod.
j) Låt inte batteriet stå på laddning under längre perioder när det inte används.
k) Om batteriet har lagrats under en längre period kan det behöva laddas och urladdas ett flertal gånger innan det uppnår sin fulla kapacitet.
I) Batteriet har bäst kapacitet när det används i rumstemperatur (20 ± 5 °C).
m) När batteriet ska lämnas till återvinning, håll batterier med olika elektrokemisk uppbyggnad separerade från varandra.
n) Ladda batteriet endast med den medföljande laddaren. Använd ingen annan laddare än den som är speciellt utformad och avsedd för det aktuella batteriet. En laddare som är avsedd för en viss typ av batterier kan, om den används till andra batterier, leda till brand.
○) Använd inte ett batteri som är avsett för annat verktyg än det som beskrivs i den här bruksanvisningen.
p) Håll batteriet utom räckhåll för barn.
q) Spara alla originaldokument som medföljer verktyget, för framtida bruk.
r) Ta ut batteriet ur verktyget när det inte används.
s) När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna batteriet.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan 5 och 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid hörselskydd. Använd alltid skyddsglasögon. Använd alltid andningsskydd.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

Delar

1. Anslutning för spånsugning

2. Insexnyckel

3. Låsskruv för djupinställning

4. Parallellanslag

5. Manöverspak för klingskydd

6. Sågklinga

7. Klingfläns

8. Insexskruv för sågklinga

9. Bakre handtag

10. Strömbrytare

11. Låsknapp för strömbrytare

12. Främre handtag

13. Batterianslutning

14. Märkskylt

15. Klingskydd

16. Låsskruv för parallellanslag

17. Basplatta

18. Låsskruv för vinkelinställning

19. Knapp för spindellås

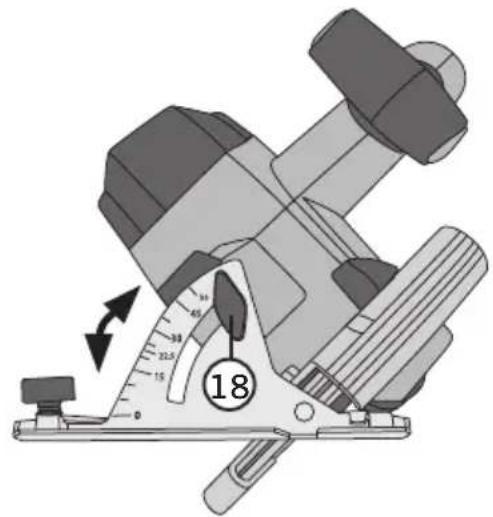

Inställningar och underhåll Inställning av sågvinkel

1. Lossa lässkruven.
2. Ställ in önskad vinkel mellan 0–45°.
3. Dra åt lässkruven.

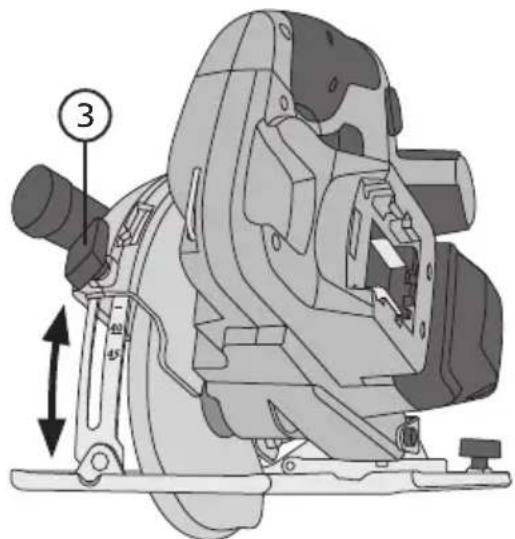

Inställning av sågdjup

1. Lossa lässkruven.
2. Sänk basplattan till önskat sågdjup.
3. Dra åt lässkruven.

Inställning av parallellanslag

1. Lossa lässkruven.
2. För 90° sågsnitt, läs skalan mot uttag A. Vid 45° sågning, läs skalan mot uttag B. Tänk på sågklingans skärbredd. Dra åt låsskruven.

Byte av sågklinga

1. Ta bort batteriet från cirkelsågen.
2. Ta ur insexnyckeln som är förvarad i bakkant på sågen.
3. Tryck in låsknappen för spindellåset samtidigt som du roterar klingan för hand tills spindellåset går i.
4. Använd insexnyckeln och skruva insexskruven medurs för att lossa på klingan.

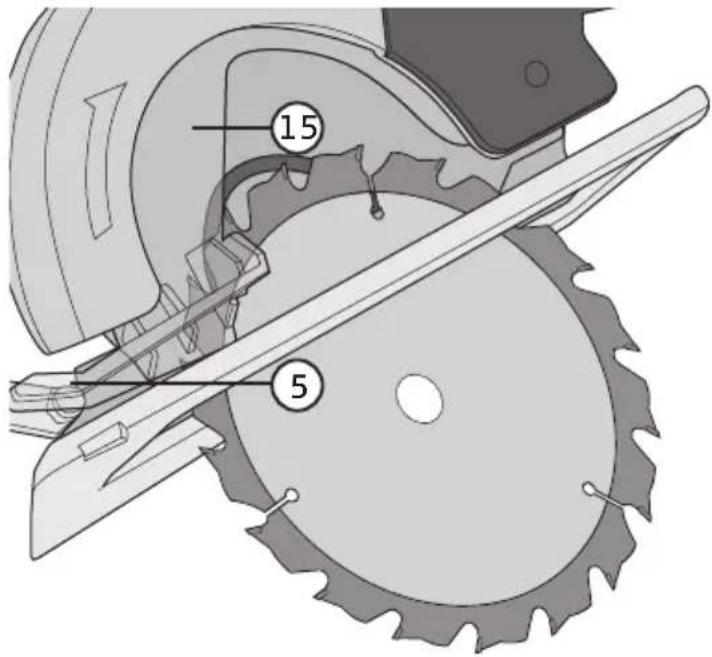

1. Öppna klingskyddet (15) och håll fast det med manöverspaken (5).
2. Ta bort klingflänsen och lossa sågklingan.
3. Sätt dit en ny sågklinga genom att utföra ovanstående moment omvänt.

Obs! Innan batteriet monteras och sågen startas efter byte av sågklingan, kontrollera noggrant att den är rätt monterad och att låsskruven är åtdragen.

Start och stopp

• Start: Tryck in låsknappen för att kunna trycka in strömbrytaren.
• Stopp: Släpp strömbrytaren.

Överbelastning och skydd

Maskinen/batteriet är utrustat med ett antal skydd för att undvika skada på maskin och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av maskinen/batteriet. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att maskinen är utan belastning och starta den på nytt. Maskinen ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av maskinen/batteriet. Skyddet är självåterställande men maskinen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt maskinen/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt solljus vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av maskinen automatiskt och batteriet måste laddas.

Felsökningsschema

Problem Möjlig orsak Åtgård
Maskinen går inte. Batteriet är urladdat. Ladda batteriet.
Maskinen går sakta och/eller stängs av.	Slö eller skadad sågklinga. Byt ut sågklingan.
	För hård matning. Minska på matningen.
	Batteriet är urladdat. Ladda batteriet.
	Batteriet är överhettat. Låt batteriet svalna.
	Motorn är överhettad. Låt maskinen svalna.
Ovanliga ljud och/eller höga vibrationer.	Sågklingan är inte monterad korrekt.	Kontrollera att sågklingan är centrerad, korrekt monterad och åtdragen.
Gnistbildning i motorn.	Fel på kolborstarna. Kontakta kundtjänst.
	Lindning kortsluten.
	Kollektorn smutsig.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Varvtal 3400 v/min

Sågklinga Hårdmetall 150 × 1,5 × 10 mm, 18 tänder

Sågdjup 0–45 mm (45° 32 mm)

Vinklingsbar 0–45°

Ljud LpA: 76,1 dB(A), Onoggrannhet KpA: 3 dB(A)

LwA: 87,1 dB(A), Onoggrannhet KwA: 3 dB(A)

Vibrationsvärde a h,W 1,728 m/s², Onoggrannhet K: 1,5 m/s²

Vikt 2,75 kg (utan batteri)

(Batteri och laddare säljs separat)

Sirkelsag

Art.nr. 40-8505 Modell DMY009C-180-150

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
