Tuotetyyppi	Akkukäyttöinen pyörösaha
Merkki	Cocraft
Malli	LXC CS18
Osanumero	40-8505 / DMY009C-180-150
Akun jännite	18 V (Li-ion)
Kuormittamaton nopeus	3400 rpm
Terän koko	150 mm halkaisija, 10 mm akseli, 1,5 mm leikkuuleveys
Terän hampaat	18 TCT
Leikkaussyvyys 90°:ssa	45 mm
Leikkaussyvyys 45°:ssa	32 mm
Viisteen säätö	0–45°
Paino (ilman akkua)	2,75 kg
Melutaso (LpA)	76,1 dB(A) (K=3 dB(A))
Melutaso (LwA)	87,1 dB(A) (K=3 dB(A))
Tärinäarvo (a_h,W)	1,728 m/s² (K=1,5 m/s²)
Virtalähde	Akku (myydään erikseen), yhteensopiva Cocraft LXC 18V -järjestelmän kanssa
Laturi	Myydään erikseen, käytä vain määrättyä laturia
Turvaominaisuudet	Ylikuormitussuoja, ylikuumenemissuoja, alijännitesuoja, teränsuojus, akselin lukitus
Huolto	Puhdista pölyportti, tarkista teränsuojuksen jousi, vaihda terä tarvittaessa
Varaosat	Terä, Allen-avain, terän laippa-aluslevy, kuusiokoloruuvi
Mukana tulevat lisävarusteet	Yhdensuuntaisuusohjain, Allen-avain
Sertifiointi	CE, EMC, konedirektiivi 2006/42/EY

Usein kysytyt kysymykset - LXC CS18 Cocraft

Kuinka vaihdan Cocraft LXC CS18 -sahan terän?

1. Irrota akku turvallisuuden vuoksi. 2. Ota Allen-avain sahan takaa. 3. Paina akselin lukituspainiketta ja pyöritä terää, kunnes se lukittuu. 4. Käännä terän pulttia myötäpäivään löysäämiseksi. 5. Vedä teränsuojus taakse vivulla, irrota laippa-aluslevy ja terä. 6. Asenna uusi terä päinvastaisessa järjestyksessä varmistaen, että pultti on tiukalla.

Kuinka säädän leikkaussyvyyttä?

Löysää syvyyden säätöruuvia, laske tai nosta pohjalevy haluttuun syvyyteen, sitten kiristä ruuvi. Varmista, että terä tuskin tunkeutuu työkappaleeseen turvallisuuden vuoksi.

Kuinka asetan viistekulman?

Avaa viisteen säätöruuvi, kallista pohja haluttuun kulmaan (0–45°), sitten kiristä ruuvi. Asteikko auttaa asettamaan kulman tarkasti.

Kuinka käytän yhdensuuntaisuusohjainta?

Avaa yhdensuuntaisuusohjaimen lukitusruuvi. 90° leikkauksissa lukitse asteikko raon A kohdalle; 45° leikkauksissa käytä rakoa B. Muista ottaa huomioon terän paksuus. Kiristä ruuvi asetuksen jälkeen.

Mitä turvaominaisuuksia sahassa on?

Saha sisältää ylikuormitussuojan (automaattinen sammutus suuren kuormituksen alla), ylikuumenemissuojan (nollautuu jäähdytyksen jälkeen) ja alijännitesuojan (sammuu kun akku on tyhjä). Siinä on myös teränsuojus ja turvalukituspainike estämään tahaton käynnistys.

Voinko käyttää eri merkkistä akkua?

Ei, käytä vain Cocraft LXC 18V -akkupaketteja. Muiden akkujen käyttö voi aiheuttaa tulipalon tai vamman. Laturin on oltava samasta järjestelmästä.

Miksi saha ei käynnisty?

Mahdollisia syitä: akku tyhjä (lataa se), akku ylikuumentunut (anna jäähtyä), kuluneet hiilet tai viallinen kytkin (ota yhteyttä asiakaspalveluun). Tarkista käyttöoppaan vianmääritysosio.

Kuinka puhdistan ja huollan sahaa?

Pidä pölyportti puhtaana. Tarkista teränsuojuksen jousi moitteettoman toiminnan varmistamiseksi. Pyyhi akun liittimet kuivalla liinalla, jos ne ovat likaisia. Säilytä kuivassa paikassa. Tarkista terä säännöllisesti kulumisen varalta.

Kuinka hävitän akun tai sahan?

Älä hävitä kotitalousjätteen mukana. Vie paikalliseen keräyspisteeseen tai palauta ostopaikkaan kierrätettäväksi. Noudata paikallisia sähkö- ja elektroniikkajätteen määräyksiä.

Mikä on LXC Lithium Xross Connect -järjestelmä?

LXC-järjestelmä on Cocraft-työkalujen sarja, jotka käyttävät yhteistä 18V litiumioniakkua ja laturia. Yksi akku voi käyttää kaikkia sarjan työkaluja, tarjoten mukavuutta ja vaihdettavuutta.

KÄYTTÖOHJE LXC CS18 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Sähköposti: [e-mail]

INTERNET

www.clasohlson.fi

OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

UNITED KINGDOM

CUSTOMER SERVICE Contact Number: 020 8247 9300

E-Mail: [e-mail]

INTERNET

www.clasohlson.co.uk

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun. Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on ilmeinen.

b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyyppisen akun lataukseen.

c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.

d) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.

e) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kontaktia hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Pyörösahaa koskevia turvallisuusohjeita

VAARA:

a) Pidä kädet poissa sahausalueelta ja sahanterästä. Pidä vapaalla kädellä kiinni etukahvasta. Kun pidät sahasta kiinni molemmilla käsillä, et voi sahata kättäsi.
b) Älä kurkota sahattavan kappaleen alle. Suoja ei suojaa sinua sahanterältä sahattavan kappaleen alapuolella.
c) Säädä leikkuusyvyys sahattavan kappaleen paksuuden mukaan. Sahanterä ei saa pistää ulos sahattavan kappaleen alta kokonaista hampaan pituutta.
d) Älä pidä kiinni sahattavasta kappaleesta käsin, äläkä pidä sahattavaa kappaletta jalkojesi päällä. Kiinnitä työkappale vakaalle pinnalle. Työkappaleen oikea tukeminen on hyvin tärkeää henkilövahinkoriskien pienentämisen kannalta. Huonosti kiinnitetty työkappale lisää myös sahanterän juuttumisen tai sahan hallinnan menettämisen riskiä.
e) Pidä kiinni sahan eristetyistä kahvoista, kun työskentelet paikoissa, joissa on olemassa riski osua sahalla piilossa oleviin sähköjohtoihin. Osuminen virtaa johtavaan johtoon johtaa siihen, että myös sahan metalliosista tulee virtaa johtavia, mikä aiheuttaa käyttäjälle sähköiskun.
f) Halkaisussa tulee käyttää suuntaisohjainta tai sahausohjainta. Tämä parantaa sahauksen tarkkuutta ja pienentää sahanterän juuttumisriskiä.
g) Käytä aina suositeltua sahanterää. Sahan kiinnityskohtaan sopimaton sahanterä pyörii epäkeskisesti, mikä saattaa aiheuttaa sahan hallinnan menettämisen.
h) Älä käytä vioittuneita tai vääränlaisia aluslaattoja tai pultteja. Sahanterän aluslaatat ja pultit on suunniteltu erityisesti juuri tähän sahaan, ja ne takaavat sahan turvallisen käytön.

Yleisiä sahojen turvallisuusohjeita

Mistä takapotku johtuu ja miten se voidaan estää

• Takapotku on äkillinen liike, joka tapahtuu, kun jumittunut tai väärin asennettu sahanterä nostaa sahan sahattavasta kappaleesta kontrolloimattomasti kohti käyttäjää.
• Kun sahanterä jumittuu esim. sahausuran kiristyessä, terä ja moottori pysähtyvät ja saha lentää moottorin voimasta vauhdilla kohti käyttäjää.
• Mikäli terä kiertyy tai ohjautuu väärin sahausurassa, terän takaosan hampaat saattavat pureutua puun yläosaan ja irrota sahausurasta, jolloin saha lennähtää taaksepäin käyttäjää kohti.

Takapotkun riski kasvaa, jos sahaa käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa, mutta se voidaan välttää noudattamalla alla olevia turvallisuusohjeita.

a) Pidä sahasta kiinni kunnolla molemmilla käsillä ja pidä kädet sellaisessa asennossa, että voit suojautua mahdollisen takapotkun sattuessa. Sijoitu sahanterän toiselle puolelle – älä sijoitu sahanterän suuntaisesti. Takapotku aiheuttaa sahan lentämisen taaksepäin, mutta takapotkua voidaan hallita, mikäli käyttäjä noudattaa kaikkia turvallisuusohjeita.

b) Jos sahanterä jumittuu tai jos keskeytät sahauksen, päästä virtakytkin ja pidä saha paikoillaan, kunnes terä on täysin pysähtynyt. Älä yritä irrottaa sahaa työkappaleesta äläkä vedä sahaa taaksepäin terän pyöriessä, sillä se lisää takapotkun vaaraa. Suunnittele työ huolella ja noudata riittäviä tuvallisuusohjeita pienentääksesi terän jumittumisen riskiä.
c) Kun käynnistät sahan uudelleen samasta sahausurasta, keskitä terä uraan ja varmista, että sahanterät eivät kosketa materiaalia. Kiinnijuuttunut terä saattaa aiheuttaa uudelleen käynnistettäessä terän liikkumisen ylös tai takapotkun.
d) Tue suuret levyt, sillä muuten on olemassa terän jumiutumisen tai takapotkun vaara. Suurilla levyillä on taipumus taipua omasta painostaan. Levy tulee tukea altapäin kummaltakin puolelta sekä suhausuran ja levyn reunojen läheltä.
e) Älä käytä tylsiä tai viallisia teriä. Tylsät tai väärin asennetut terät tekevät kapean sahausuran, mikä aiheuttaa suurta kitkaa, mikä taas saattaa johtaa terän jumittumiseen tai takapotkuun.
f) Kiristä ja varmista sahauskulman ja -syvyyden säätimet ennen sahausta. Sahanterän säätäminen sahauksen aikana saattaa aiheuttaa terän jumittumisen tai takapotkun.
g) Ole erityisen tarkkana, kun pistosahaat seiniä tai muita kohteita, joista et näe mitä sahaat. Ulos pistävä sahanterä saattaa osua kohteisiin, jotka voivat aiheuttaa takapotkun.

Turvallisuusohjeita sahoille, joissa on sisäinen liikkuva suoja

a) Varmista ennen jokaista käyttöä, että alempi suoja sulkeutuu kunnolla. Älä käytä sahaa, mikäli alempi suoja ei liiku esteettä ja sulkeudu välittömästi. Älä kiinnitä alempaa suojaa auki olevaan asentoon. Sahan putoaminen saattaa aiheuttaa alemman suojan vioittumisen. Taita alempi suoja auki kahvan avulla ja varmista, että se liikkuu kaikissa sahauskulmissa ja -syvyyksissä esteettä koskettamatta sahanterään tai muihin osiin sahauksen aikana.
b) Varmista, että alemman suojan jousi toimii. Mikäli suoja ja jousi eivät toimi, ne tulee huoltaa ennen käyttöä. Alempi suoja saattaa liikkua hitaasti, mikäli jokin osa on vioittunut tai mikäli suojaan on kerääntynyt likaa tai sahanpurua.
c) Alempaa suojaa saa siirtää manuaalisesti ainoastaan erityisissä toimenpiteissä, kuten pistosahauksessa. Siirrä alempaa suojaa kahvasta ja päästä se heti, kun sahanterä koskettaa materiaalia. Muussa sahauksessa alemman suojan tulee antaa toimia automaattisesti.
d) Varmista aina, että alempi suoja peittää koko terän, ennen kuin lasket sahan käsistäsi. Suojaamaton pyörivä terä saattaa aiheuttaa sen, että saha liikkuu taaksepäin ja sahaa kaikkea, mikä osuu sen tielle. Ota huomioon, että terä pyörii pitkään sen jälkeen, kun virtakytkin on päästetty.

- Kiinnitä työkappale, mikäli se ei pysy paikoillaan oman painonsa ansiosta.

- Käytä pölynpoistoa työskennellessäsi pyörösahalla.

Akkuja koskevia turvallisuusohjeita

a) Älä yritä avata, purkaa, muuttaa tai vahingoittaa akkua.
b) Älä oikosulje akkua. Älä säilytä akkua paikassa, jossa se voi joutua kosketuksiin muiden akkujen tai jännitteisten esineiden kanssa. Kun akkua ei käytetä, huolehdi siitä, että se ei joudu kosketuksiin metalliesineiden, kuten paperiliitinten, kolikoiden, avainten, naulojen ja ruuvien kanssa. Nämä esineet saattavat muodostaa kontaktin akun napojen välillä, mikä voi aiheuttaa oikosulun, joka voi johtaa palovammoihin tai tulipaloon.
c) Älä altista akkua kuumuudelle tai avotulelle. Älä säilytä akkua auringonvalossa.
d) Älä altista akkua kolhuille tai iskuille.
e) Jos akku vuotaa, huolehdi, että neste ei joudu kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele nesteelle altistunut alue runsaalla vedellä ja hakeudu lääkäriin.
f) Jos akku tai sen osia on nielty, hakeudu välittömästi lääkäriin.
g) Pidä akku puhtaana ja kuivana.
h) Puhdista akku kuivalla ja puhtaalla liinalla.
i) Akku tulee ladata ennen käyttöä. Noudata aina tämän käyttöohjeen latausohjeita.
j) Älä jätä akkua liian pitkäksi aikaa lataukseen.
k) Jos akku on ollut pitkään käyttämättä, se saavuttaa täyden kapasiteetin vasta kun se on ladattu ja tyhjennetty useita kertoja.
I) Akun kapasiteetti on paras, kun sitä käytetään huoneenlämmössä (20 ± 5 °C).
m) Kun viet akun kierrätykseen, pidä se erillään erityyppisistä akuista.
n) Lataa akkua vain mukana tulevalla laturilla. Käytän akun lataukseen vain sille soveltuvaa laturia. Vääräntyyppisen laturin käyttäminen saattaa johtaa tulipaloon.
o) Älä käytä akkua, joka on tarkoitettu muille, kuin tässä käyttöohjeessa mainituille työkaluille.
p) Pidä akku poissa lasten ulottuvilta.
q) Säästä kaikki työkalujen mukana tulevat ohjeet ja asiakirjat.
r) Poista akku työkalusta, kun et käytä sitä.
s) Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Akkua ja laturia koskevia turvallisuusohjeita

• Älä yritä avata akkua.
• Älä koskaan säilytä akkua suorassa auringonvalossa tai yli 40 °C:n lämpötiloissa.
• Akun latauksen sallittu lämpötila-alue on 5...40 °C.
• Älä altista akkua tai sen laturia vedelle.

Tärinä

• Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla, tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkäkäyttöinen käsityökalu ei ole kytkettynä, tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Käytä aina hengityssuojainta.

max 50 °C

Pidä akku loitolla kuumista paikoista, kuten auringonvalosta ja tulesta sekä vedestä ja kosteudesta. Räjähdysvaara.

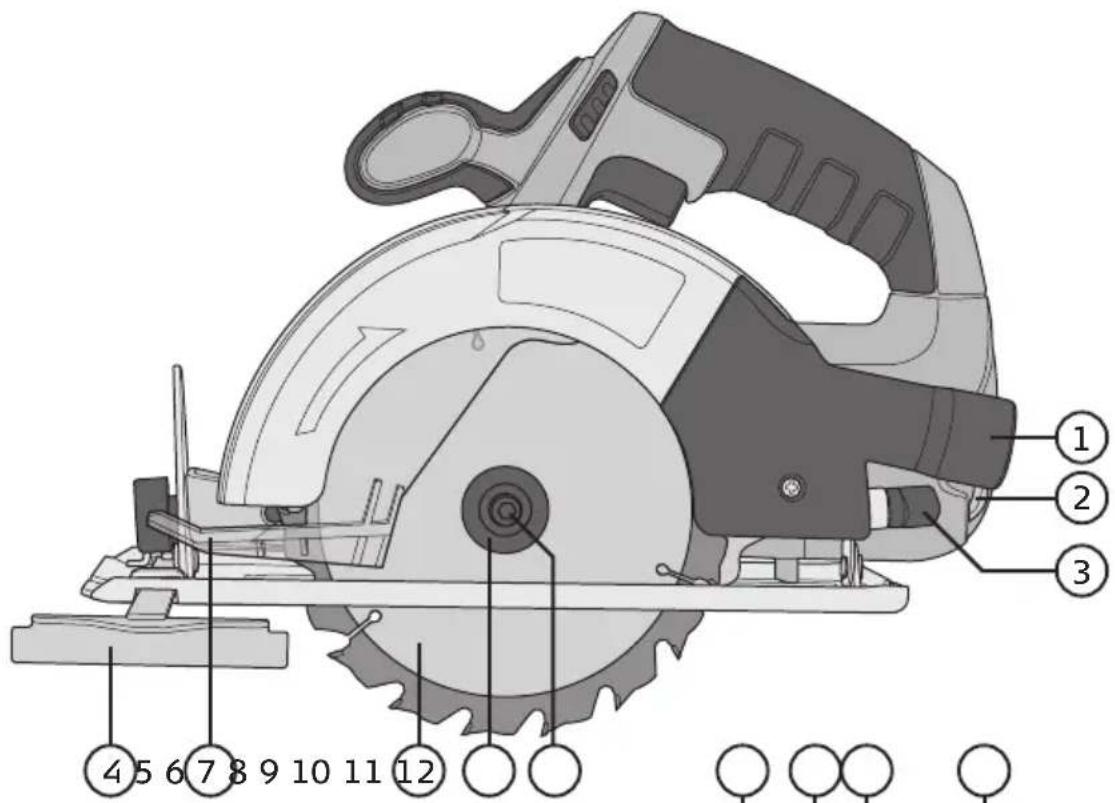

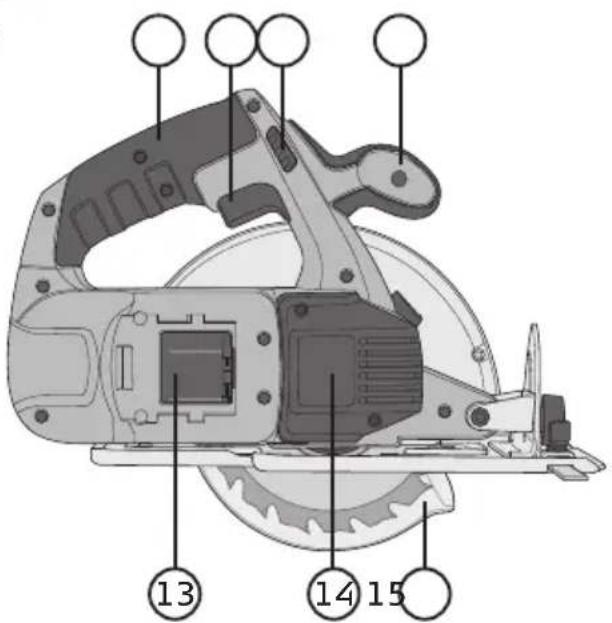

Osat

1. Pölynpoistoliitäntä

2. Kuusiokoloavain

3. Syvyyssäädön lukitusruuvi

4. Suuntaisohjain

5. Teräsuojan kahva

6. Sahanterä

7. Terän laippa

8. Sahanterän kuusiokoloruuvi

9. Takakahva

10. Virtakytkin

11. Virtakytkimen lukituspainike

12. Etukahva

13. Akkuliitäntä

14. Merkkikilpi

15. Teräsuoja

16. Suuntaisohjaimen lukitusruuvi

17. Pohjalevy

18. Kulmasäädön lukitusruuvi

19. Karalukon painike

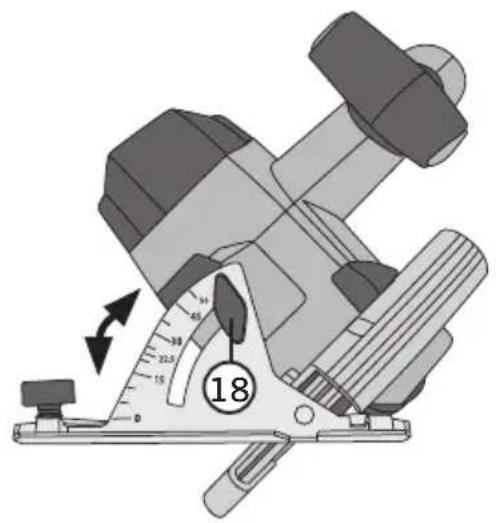

Asetukset ja huolto Sahauskulman säätö

1. Avaa lukitusruuvi.
2. Säädä haluttu kulma 0–45°.
3. Kiristä lukitusruuvi.

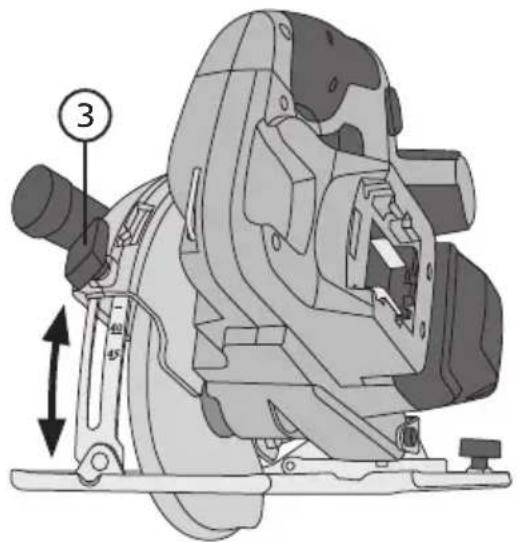

Sahaussyvyyden säätö

1. Avaa lukitusruuvi.
2. Laske pohjalevy halutulle sahaussyvyydelle.
3. Kiristä lukitusruuvi.

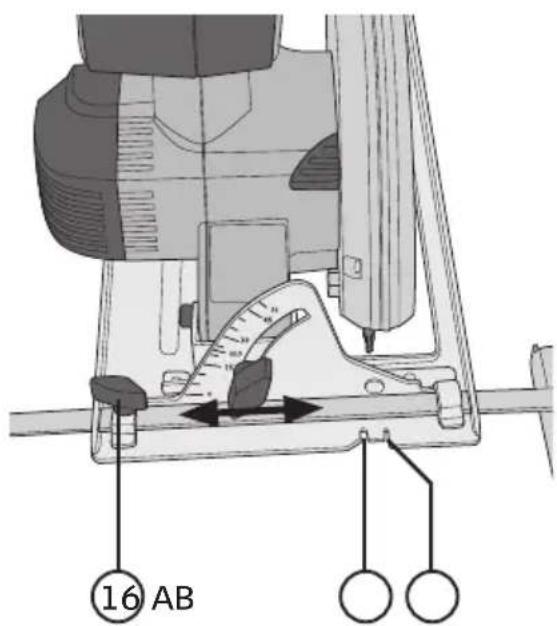

Suuntaisohjaimen säätö

1. Avaa lukitusruuvi.
2. 90°:n sahaus: lue asteikko kohdasta A. 45°:n sahaus: lue asteikko kohdasta B. Huomioi sahanterän leikkuuleveys. Kiristä ruuvi.

Sahanterän vaihto

1. Poista akku pyörösahasta.
2. Irrota kuusiokoloavain sahan takaosasta.
3. Paina karalukon painiketta ja kierrä terää samanaikaisesti käsin, kunnes karalukko lukittuu.
4. Irrota terä ruuvaamalla kuusiokoloruuvia myötäpäivään kuusiokoloavaimella.

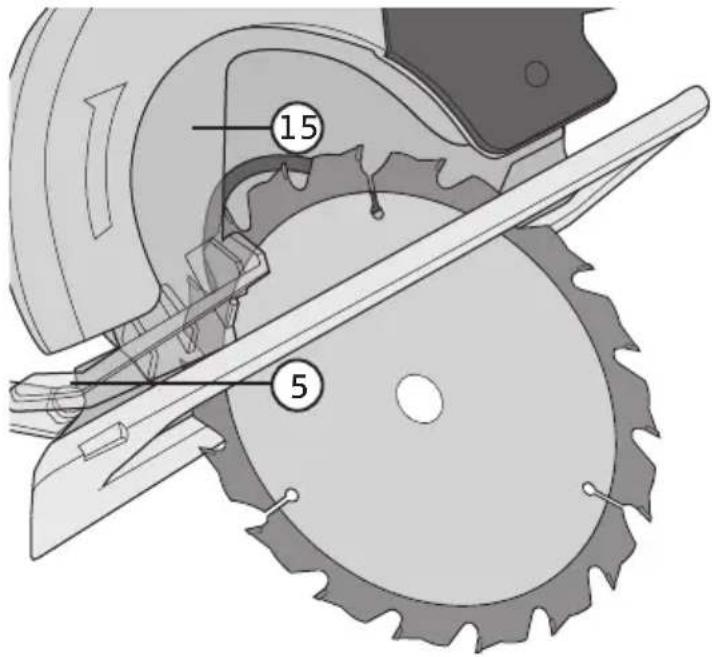

1. Avaa teräsuoja (15) ja pidä siitä kiinni teräsuojan kahvalla (5).
2. Poista terän laippa ja irrota sahanterä.
3. Kiinnitä uusi sahanterä päinvastaisessa järjestyksessä.

Huom.! Tarkasta ennen akun asentamista ja sahan käynnistämistä terän vaihdon jälkeen, että terä on asennettu oikein ja lukitusruuvi kiristetty.

Käynnistys ja pysäytys

• Käynnistys: Paina lukituspainiketta (4) voidaksesi painaa virtakytkintä.
• Pysäytys: Päästä virtakytkin.

Ylikuormitus ja suojat

Kone/akku on varustettu suojilla, jotka ehkäisevät koneen ja akun vahingoittumista.

• Kovan lyhytkestoisien kuormituksen aikana ylikuormitussuoja saattaa sammuttaa koneen/akun. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutama sekunti. Varmista, että kone on kuormittamaton ja käynnistä se uudelleen. Kone toimii jälleen normaalisti.
• Kovan pitkäkestoisien kuormituksen aikana ylikuumenemissuoja saattaa sammuttaa koneen/akun. Suoja palautuu automaattisesti, mutta konetta ei voi käynnistää uudelleen, ennen kuin lämpötila on laskenut tarpeeksi. Anna koneen/akun jäähtyä, ennen kuin yrität käynnistää sen uudelleen. Lämpötila saattaa nousta liian korkeaksi myös suorassa auringonvalossa, joten suoraa auringonvaloa tulee välttää.
• Akussa on alijännitesuoja, joka laukeaa akun tyhjentyessä. Alijännitesuoja sammuttaa koneen automaattisesti. Lataa akku.

Vianhakutaulukko

Ongelma Mahdolliset syyt Toimenpiteet
Kone ei käy. Akku tyhjentynyt. Lataa akku.
		Akku ylikuumentunut. Anna akun jäähtyä.
		Kuluneet hiiliharjat. Ota yhteys myymälään tai asiakaspalveluun.
		Virtakytkimessä vikaa.
Kone käy hitaasti ja/tai sammuu.	Tylsä tai vioittunut terä. Vaihda terä.
	Liian kova syöttö. Vähennä syöttöä.
	Akku tyhjentynyt. Lataa akku.
	Akku on ylikuumentunut. Anna akun jäähtyä.
	Moottori on ylikuumentunut. Anna koneen jäähtyä.
Poikkeavia ääniä ja/tai kovaa tärinää.	Terä asennettu väärin. Varmista, että terä on keskitetty, oikein asennettu ja kiristetty.
Moottori kipinöi.	Hiiliharjoissa vikaa. Ota yhteys myymälään tai asiakaspalveluun.
	Käämi oikosulussa.
	Kollektori likainen.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Kierrosluku 3400 kierr./min

Kovametallisahanterä 150 × 1,5 × 10 mm, 18 hammasta

Sahaussyvyys 0–45 mm (45°:ssa 32 mm)

Kallistus 0–45°

Melutaso LpA: 76,1 dB(A), Epätarkkuus KpA: 3 dB(A)

LwA: 87,1 dB(A), Epätarkkuus KwA: 3 dB(A)

Tärinätaso an, W 1,728 m/s², Epätarkkuus K: 1,5 m/s²

Paino 2,75 kg (ilman akkua)

(Akku ja laturi myydään erikseen)

Kreissäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
