Produkttype	Sirkelsag
Merke	Cocraft
Modell	PRO C1600-M
Strømforsyning	220–240 V AC, 50 Hz
Effekt	1600 W
Tomgangshastighet	5800 rpm
Skjæredybde ved 90°	65 mm
Skjæredybde ved 45°	45 mm
Sagbladstørrelse	185 mm diameter, 20 mm boring
Vekt	3,9 kg
Lydtrykknivå (LpA)	96,2 dB(A), K=3 dB
Lydeffektnivå (LwA)	107,2 dB(A), K=3 dB
Vibrasjon (Bakre håndtak)	2,41 m/s², K=1,5 m/s²
Vibrasjon (Fremre håndtak)	3,246 m/s², K=1,5 m/s²
Skråskjæringskapasitet	0–45°
Nøkkelfunksjoner	Senkeskjæringsfunksjon, støvavsugstilkobling, spindellås, nedre vern
Sikkerhetsfunksjoner	Nedre sagbladvern, utløserlåsknapp, dobbel isolasjon (Klasse II)
Medfølgende tilbehør	Parallellanslag, støvavsugstilpasning, unbrakonøkkel
Vedlikehold	Rengjør med fuktig klut; oppbevares tørt og støvfritt
Standardoverholdelse	EN 60745, EMC-direktiv 2014/30/EU

Ofte stilte spørsmål - PRO C1600-M Cocraft

Hvordan bytter jeg sagbladet på Cocraft PRO C1600-M?

Først, trekk ut støpselet. Trykk på spindellåsen (16) for å forhindre rotasjon. Bruk den medfølgende unbrakonøkkelen til å løsne bladbolten (5) ved å dreie den mot klokken. Løft det nedre vernet ved hjelp av tilbaketrekkingshåndtaket (3), fjern flensskiven (11) og det gamle bladet. Vær oppmerksom på at det er en løs skive under bladet. Monter det nye bladet i motsatt rekkefølge, og sørg for at rotasjonsretningen samsvarer med pilen på vernet. Stram bladbolten godt.

Hva er maksimal skjæredybde for denne sagen?

Ved 90° er maksimal skjæredybde 65 mm. Ved 45° skråskjæring er den 45 mm.

Hvordan justerer jeg skjæredybden?

Trekk ut støpselet. Løsne låseknotten for dybdejustering (20) ved å dreie den mot klokken. Vipp bunnplaten til ønsket dybde ved hjelp av skalaen (18). Stram knotten for å låse.

Hvordan stiller jeg inn skråvinkelen?

Trekk ut støpselet. Løsne justeringsknotten for skråvinkel (9) mot klokken. Still inn ønsket vinkel (0–45°) ved hjelp av skalaen (8). Stram knotten.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker denne sagen?

Bruk alltid vernebriller, hørselsvern og ansiktsmaske. Hold hendene unna skjæreområdet; bruk begge håndtakene. Sørg for at det nedre vernet beveger seg fritt. Ikke bruk sagen i våte omgivelser. Bruk en jordfeilbryter (RCD) hvis du bruker sagen på fuktige steder. Les hele bruksanvisningen for alle advarsler.

Hvorfor vibrerer sagen min kraftig?

Kontroller at bladet er i god stand og riktig montert. Hvis bladet er sløvt, skadet eller feilmontert, kan det forårsake vibrasjoner. Sørg også for at bladbolten er stram.

Kan jeg bruke denne sagen til senkeskjæring?

Ja, PRO C1600-M støtter senkeskjæring. For en senkeskjæring, løft det nedre vernet manuelt ved hjelp av tilbaketrekkingshåndtaket (3) og senk sagen ned i materialet. Slipp vernet når bladet har gått inn i arbeidsstykket. Sørg for at bunnplaten er stabil.

Hvordan fester jeg støvavsugeren?

Fest den medfølgende støvavsugstilpasningen til sagen ved hjelp av de medfølgende skruene. Koble deretter en egnet støvsugerslange til tilpasningen. Dette reduserer støv.

Hvilket vedlikehold krever denne sirkelsagen?

Trekk alltid ut støpselet før vedlikehold. Rengjør sagen med en lett fuktet klut og mildt rengjøringsmiddel. Hold motorventilasjonsåpningene fri for smuss. Oppbevares tørt og støvfritt. Hvis strømledningen er skadet, må den byttes av en kvalifisert elektriker.

Hva brukes spindellåsen til?

Spindellåsen (16) trykkes inn for å låse spindelen ved bladbytte. Dette forhindrer at bladet roterer mens du løsner eller strammer bladbolten.

BRUKSANVISNING PRO C1600-M Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektriske håndverktøy kan et lite øyeblikks uoppmerk somhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektriske håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for sirkelsager

a) ADVARSEL: Hold hendene på god avstand fra området hvor du sager og fra sagbladet. Hold den frie hånden på det forreste håndtaket eller på motorens deksel. Hvis du holder sagen med begge hender reduseres faren for at du skader deg på sagbladet.
b) Ikke strekk deg inn under arbeidsemnet. Dekselet beskytter deg ikke fra sagbladet på undersiden av arbeidsemnet.
c) Juster skjærdybden slik at det passer med tykkelsen på arbeidsemnet. Det er bare en liten del av sagbladets tenner som skal synes under arbeidsstykket.
d) Hold ikke i arbeidsemnet med fingrene. Legg det heller ikke over beina. Fest arbeidsstykket på en stabil flate. Det er viktig at arbeidsemnet blir støttet opp og festet riktig for å unngå personskader, at sagbladet kjører seg fast eller at du mister kontrollen over sagen.
e) Hold i maskinens isolerte håndtak ved bruk på steder hvor det kan komme i kontakt med skjulte ledninger eller maskinens egen ledning. Hvis skjære-verktøyet kommer i kontakt med strømførende ledninger kan uisolerte deler på verktøyet bli strømførende og brukeren kan bli utsatt for elektrisk støt.
f) Ved kløyving må man bruke sideanslag eller et anhold for rettsaging.
g) Dette forbedrer presisjonen på sagingen og reduserer faren for at sagbladet setter seg fast.
h) Bruk alltid sagblad av den typen som er anbefalt. Sagblader som ikke passer til sagens festeanordninger vil bevege seg eksentrisk, noe som gjør at du kan miste kontrollen på sagen.
i) Bruk aldri skadede eller gale skruedetaljer (skiver, bolter etc.). Skivene og boltene til feste av sagbladet er spesielt utformet for at sagen skal gi best mulig ytelse og være sikke å bruke.

Flere sikkerhetstiltak for alle typer sirkelsager

Kast og advarsler om kast

• Kast er en plutselig reaksjon på et fastklemt, fastkjørt eller feilinnstilt sagblad, som gjør at sagen på en ukontrollert måte løftes opp og ut fra arbeidsstykket mot brukeren.
• Når sagbladet kommer i klem eller kjøres fast ved at sagsporet lukker seg, stopper bladet og motoren gjør at enheten kastes hurtig bakover mot brukeren.
• Dersom sagbladet kommer i klem eller blir feilrettet i sporet kan tennene i den bakre delen av bladet trenge inn på oversiden av treet, forlate sagsporet og kastes bakover mot brukeren.

Kast er resultatet av at sagen brukes galt, til feil formål eller under feil forhold. Dette kan unngås ved å ta visse forholdsregler: Se nedenfor.

a) Hold sagen godt fast med begge hendene på sagen og på en slik måte at du kan parere kast. Stå på en av sidene av sagbladet og ikke på linje med det. Kast kan føre til at sagen tvinges raskt bakover. Dette kan kontrolleres av brukeren ved å ta nødvendige forholdsregler.
b) Hvis bladet kjører seg fast, eller hvis du avbryter sagingen, skal strømbryteren slippes opp og sagen holdes stille til sagbladet stopper helt. Forsøk aldri på å ta sagen fra arbeidsstykket, eller trekke sagen bakover mens sagbladet er i bevegelse, da dette kan føre til kast. Foreta nødvendige sikkerhetstiltak for å redusere faren for fastkjøring.

c) Når du starter en sag midt inne i et arbeidsstykke, sentrer sagbladet i sagsporet og kontroller at sagtennene ikke ligger an mot materialet. Hvis sagbladet har kjørt seg fast kan det få et kast fra arbeidsemnet.

d) Støtt store skiver for å minske risikoen for at sagbladet klemmes eller at sagen kaster. Store skiver har en tendens til å bue seg av sin egen vekt. Støtte må plasseres under skiven på begge sider, nær sagsporet og nær kanten på skiven.

e) Bruk ikke sløve eller skadede sagblader. Uspilpte eller feilinnstilte sagblader gir smale spor, noe som fører til stor friksjon. Sagbladet kan da sette seg fast og gi sagen kast.

f) Spaken for justering av dybde og vinkel på sagingen må være dratt til og sikret før sagingen starter. Dersom justeringen til sagbladet endres under saging kan det kjøre seg fast eller sagen kan få kast.

g) Vær ekstra forsiktig ved innstikksaging i vegger eller andre gjenstander, der du ikke ser hvor du sager. Sagbladet som stikker ut, kan sage i gjenstander som kan forårsake kast.

Sikkerhetsinstruksjoner for sager med bevegelig beskyttelse

a) Kontroller før hver gangs bruk at den nedre beskyttelsen lukkes ordentlig. Bruk ikke sagen hvis den nedre beskyttelsen ikke beveger seg fritt og lukkes umiddelbart. Klem eller bind aldri fast den nedre beskyttelsen i åpen posisjon. Dersom sagen ved en feiltakelse mistes, kan den nedre beskyttelsen bli skadet. Fell opp den nedre beskyttelsen med håndtaket og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.
b) Kontroller at fjæren på den nedre beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Den nedre beskyttelsen kan bevege seg treigt pga. at deler er skadet eller ved ansamling av smuss etc.
c) Den nedre beskyttelsen skal føres bort manuelt kun ved spesiell saging som innstikksaging og sammensatt saging. Før den nedre beskyttelsen bort med håndtaket, men sørg for å slippe den nedre beskyttelsen straks bladet får kontakt med arbeidsemnet. For all annen saging må den nedre beskyttelsen virke automatisk.
d) Påse alltid at den nedre beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller et gulv. En ubeskyttet roterende sageklinge kan få sagen til å bevege seg og skade det den kommer i kontakt med. Det er viktig å vite at det tar litt tid far strømbryteren slippes opp og til sagbladet stopper.

Funksjonen til bladbeskyttelsen

a) Kontroller at beskyttelsen stenger ordentlig, hver gang før du starter sagen. Sagen må ikke brukes hvis ikke beskyttelsen beveger seg fritt og stenges umiddelbart. Beskyttelsen må ikke klemmes fast eller bindes opp i åpen posisjon. Hvis sagen ved en feiltagelse får seg en ytre skade ved fall eller liknende kan beskyttelsen bli ødelagt. Fell opp beskyttelsen og påse at det beveger seg fritt uten å berøre sagbladet eller noen annen del ved saging i samtlige sagevinkler og sagedybder.
b) Kontroller at fjæren på beskyttelsen fungerer. Dersom beskyttelsen eller fjæren ikke fungerer ordentlig, må dette utbedres før bruk. Beskyttelsen kan begynne å bevege seg tregt pga. skadede deler, oppsamlet rusk etc.
c) Du må sikre at ikke bunnplaten kan endre stilling ved innstikksaging eller gjærsaging. Hvis sagbladet forflyttes sideveis han det sette seg fast, noe som igjen kan føre til kast.
d) Se alltid til at den nederste beskyttelsen dekker sagbladet før du legger fra deg sagen på en benk eller gulvet. Et ubeskyttet roterende sagblad kan få sagen til å bevege seg og skade alt den kommer i kontakt med. Det er viktig å være klar over at det tar litt tid før sagbladet stopper opp etter at strømbryteren slippes opp.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller, hørselsvern og støvmaske.

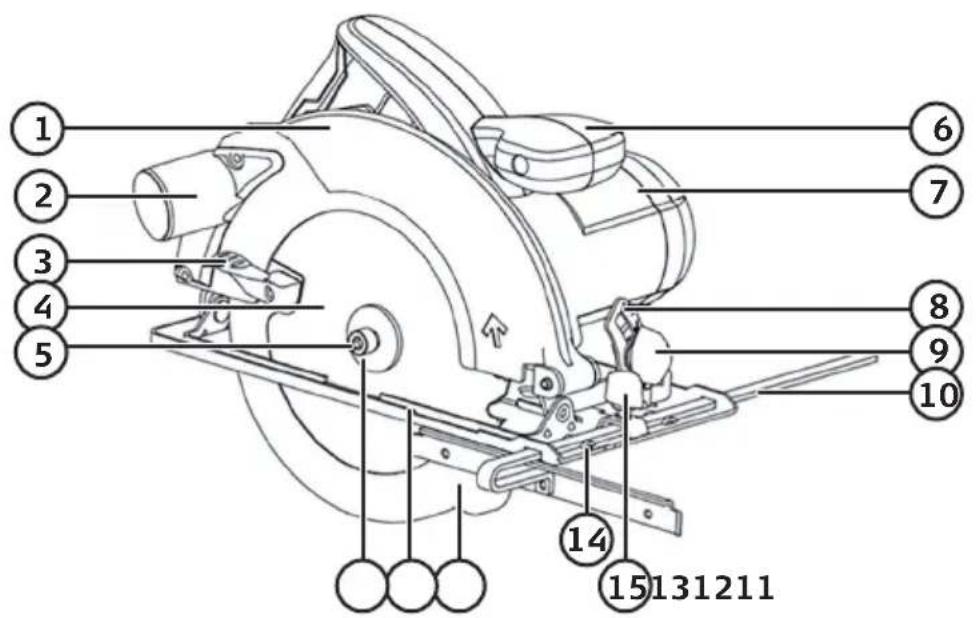

Produktbeskrivelse

1. ∅vre sagbladbeskyttelse
2. Tilkoblingsstuss for sponutsuging
3. Hendel for nedre sagbladbeskyttelse
4. Sagblad
5. Festebolt for sagblad
6. Fremre håndtak
7. Motor
8. Skala for vinkling av bunnplaten
9. Bryter for vinkling av bunnplatens
10. Parallellanhold

11. Skive

12. Bunnplate

13. Nedre beskyttelse mot sagblad
14. Retningsanvisning
15. Låseratt for parallellanslag
16. Spindellås
17. Strømbrytere
18. Skala for innstilling av sagdybde
19. Sperre for strømbryter
20. Låseratt for sagdybde
21. Sekskantnøkkel

Montering

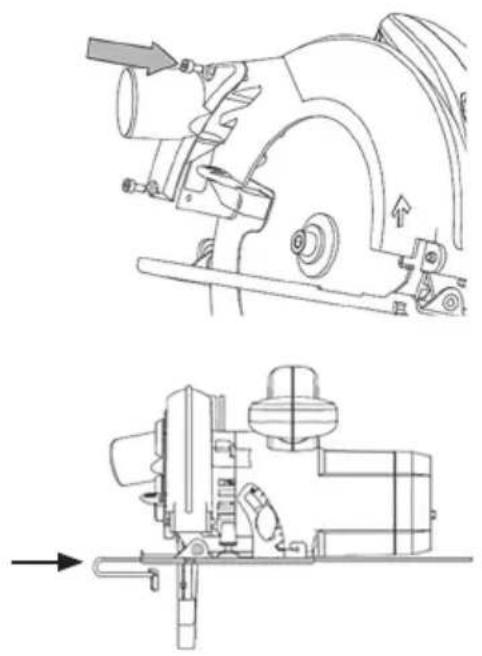

Montere tilkoblingen for sponutsuget med de medfølgende skruene.

Parallellanhold

Monter parallellanslaget ved å skyve det inn i festene sine.

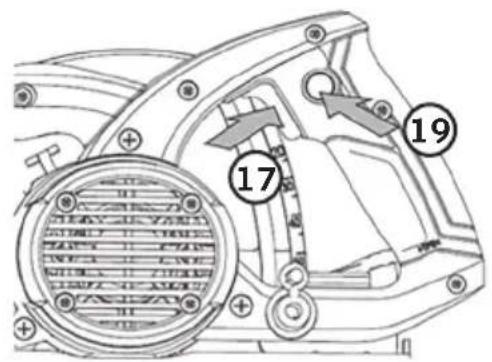

Brytere og funksjoner Strømbryter På/av

På

Trykk inn sperren (19) og deretter strømbryteren (17). Slipp opp sperren.

Av

Slipp strømbryteren.

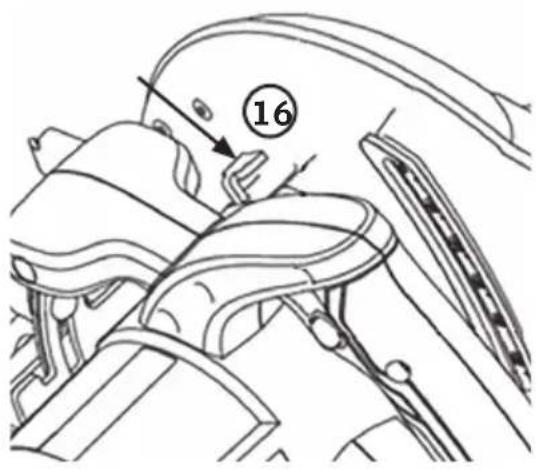

Trykk inn spindellåsen (16) for å låse spindelen ved sagbladbytte.

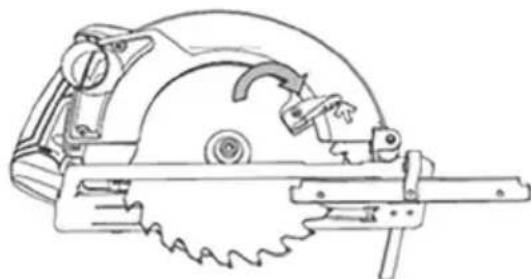

Håndtak for nedre sagbladbeskyttelse

Trekk håndtaket oppover for å åpne beskyttelsen over sagbladet.

Advarsel! Trekk alltid ut støpselet fra strømuttaket før service og justering av sagen.

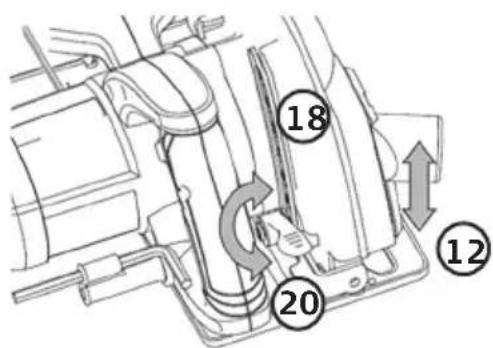

Innstilling av sagdybde

1. Trekk läsebryteren (20) oppover.
2. Juster bunnplaten (12) til ønsket sagdybde med hjelp av skalaen (18).
3. Trykk läsebryteren ned for å läse bunnplaten i den nye posisjonen.

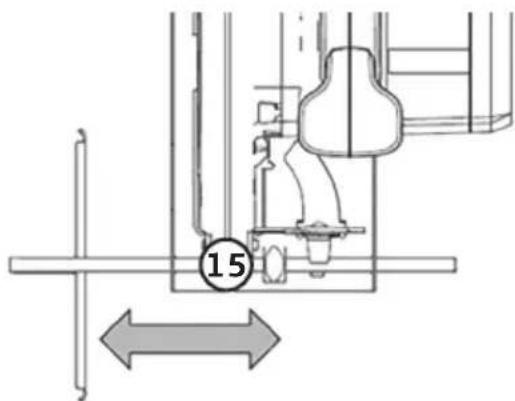

Innstilling av parallellanhold

1. Løsne låsebryteren (15) ved å dreie den moturs.
2. Still inn ønsket bredde.
3. Trekk til läsespaken.

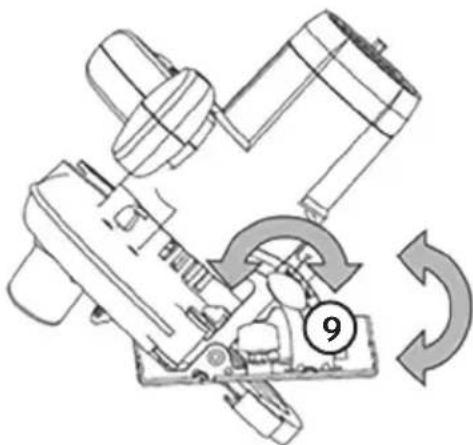

Innstilling av sagbladets vinkel

1. Løsne låsespaken (9) ved å dreie den moturs.
2. Still inn ønsket vinkel (0–45°) etter skalaen (8).
3. Trekk til läsespaken.

1. Trykk spindellåsen (16) inn for å hindre at sagbladet roterer.

2. Skru ut festebolten (5) ved å trekke den moturs med den medfølgende sekskantnøkkelen (21).

3. Skyv opp den nedre sagbladbeskyttelsen med håndtaket (3) og hold den der.

4. Fjern brikken (11) og løsne på sagbladet.

1. Monter i omvendt rekkefølge og kontroller at sagbladet er montert slik at det roterer i riktig retning.

Obs! Kontroller at sagbladet er riktig montert og sentrert. Kontroller at festebolten er trukket til før du starter sagen.

Stell og vedlikehold

• Trekk alltid ut støpselet fra strømuttaket før service og justering av sagen.
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kiemikalier.
• Hold alltid motorens ventilåpninger frie for smuss.
• Når sagen ikke er i bruk skal den lagres tört, innendørs og utilgjengelig for barn. Trekk også ut støpselet.
• Hvis strømkabelen er skadet må den skiftes av en faglært elektriker.

Feilsøking

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Sagdybde ved 90° 65 mm

Sagdybde ved 45° 45 mm

Sagblad 185/20 mm

Vekt 3,9 kg

LpA (støynivå) 96,2 dB(A), K: 3 dB

LwA (støyeffekt) 107,2 dB(A), K: 3 dB

Vibrasjonsverdi

bakre håndtak a

h 2,41 m/s², K: 1,5 m/s²

fremre håndtak

a_n 3,246 m/s ^2 , K: 1,5 m/s ^2
