Produkttyp	Kreissäge
Marke	Cocraft
Modell	PRO C1600-M
Stromversorgung	220–240 V AC, 50 Hz
Leistungsaufnahme	1600 W
Leerlaufdrehzahl	5800 U/min
Schnitttiefe bei 90°	65 mm
Schnitttiefe bei 45°	45 mm
Sägeblattgröße	185 mm Durchmesser, 20 mm Bohrung
Gewicht	3,9 kg
Schalldruckpegel (LpA)	96,2 dB(A), K=3 dB
Schallleistungspegel (LwA)	107,2 dB(A), K=3 dB
Vibration (hinterer Griff)	2,41 m/s², K=1,5 m/s²
Vibration (vorderer Griff)	3,246 m/s², K=1,5 m/s²
Gehrungsbereich	0–45°
Hauptmerkmale	Tauchschnittfunktion, Staubabsauganschluss, Spindelarretierung, unterer Schutz
Sicherheitsmerkmale	Unterer Sägeblattschutz, Auslöseverriegelung, Doppelisolierung (Klasse II)
Mitgeliefertes Zubehör	Parallelanschlag, Adapter für Staubabsaugung, Innensechskantschlüssel
Wartung	Mit feuchtem Tuch reinigen; an einem trockenen, staubfreien Ort lagern
Normenkonformität	EN 60745, EMV-Richtlinie 2014/30/EU

Häufig gestellte Fragen - PRO C1600-M Cocraft

Wie wechselt man das Sägeblatt an der Cocraft PRO C1600-M?

Ziehen Sie zuerst den Netzstecker. Drücken Sie die Spindelarretierung (16), um ein Drehen zu verhindern. Lösen Sie mit dem mitgelieferten Inbusschlüssel die Sägeblattschraube (5) durch Drehen gegen den Uhrzeigersinn. Heben Sie den unteren Schutz mit dem Einzugshebel (3) an, entfernen Sie die Flanschscheibe (11) und das alte Sägeblatt. Beachten Sie, dass sich eine lose Unterlegscheibe unter dem Sägeblatt befindet. Setzen Sie das neue Sägeblatt in umgekehrter Reihenfolge ein und achten Sie darauf, dass die Drehrichtung mit dem Pfeil auf dem Schutz übereinstimmt. Ziehen Sie die Sägeblattschraube fest an.

Was ist die maximale Schnitttiefe dieser Säge?

Bei 90° beträgt die maximale Schnitttiefe 65 mm. Bei 45° Gehrung sind es 45 mm.

Wie stelle ich die Schnitttiefe ein?

Ziehen Sie den Netzstecker. Lösen Sie den Tiefeneinstellknopf (20) durch Drehen gegen den Uhrzeigersinn. Kippen Sie die Grundplatte anhand der Skala (18) auf die gewünschte Tiefe. Ziehen Sie den Knopf fest, um zu arretieren.

Wie stelle ich den Gehrungswinkel ein?

Ziehen Sie den Netzstecker. Lösen Sie den Gehrungseinstellknopf (9) gegen den Uhrzeigersinn. Stellen Sie den gewünschten Winkel (0–45°) anhand der Skala (8) ein. Ziehen Sie den Knopf fest.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieser Säge treffen?

Tragen Sie immer Schutzbrille, Gehörschutz und Atemschutzmaske. Halten Sie Hände vom Schnittbereich fern; verwenden Sie beide Griffe. Stellen Sie sicher, dass der untere Schutz frei schließt. Nicht bei Nässe verwenden. Verwenden Sie einen FI-Schutzschalter bei feuchten Umgebungen. Lesen Sie das gesamte Handbuch für alle Warnhinweise.

Warum vibriert meine Säge stark?

Überprüfen Sie, ob das Sägeblatt in gutem Zustand und korrekt montiert ist. Wenn das Sägeblatt stumpf, beschädigt oder falsch montiert ist, kann dies Vibrationen verursachen. Stellen Sie außerdem sicher, dass die Sägeblattschraube fest sitzt.

Kann ich diese Säge für Tauchschnitte verwenden?

Ja, die PRO C1600-M unterstützt Tauchschnitte. Heben Sie für einen Tauchschnitt den unteren Schutz manuell mit dem Einzugshebel (3) an und senken Sie die Säge in das Material ab. Lassen Sie den Schutz los, sobald das Sägeblatt in das Werkstück eindringt. Stellen Sie sicher, dass die Grundplatte stabil ist.

Wie schließe ich den Staubabsauger an?

Befestigen Sie den mitgelieferten Adapter für den Staubabsauganschluss mit den beiliegenden Schrauben an der Säge. Schließen Sie dann einen geeigneten Staubsaugerschlauch an den Adapter an. Dies reduziert die Staubbelastung.

Welche Wartung erfordert diese Kreissäge?

Vor Wartungsarbeiten immer den Netzstecker ziehen. Reinigen Sie die Säge mit einem leicht angefeuchteten Tuch und mildem Reinigungsmittel. Halten Sie die Lüftungsöffnungen des Motors frei von Schmutz. Lagern Sie das Gerät an einem trockenen, staubfreien Ort. Wenn das Netzkabel beschädigt ist, lassen Sie es von einem qualifizierten Elektriker ersetzen.

Wofür wird die Spindelarretierung verwendet?

Die Spindelarretierung (16) wird gedrückt, um die Spindel beim Sägeblattwechsel zu arretieren. Dadurch wird verhindert, dass sich das Sägeblatt dreht, während Sie die Sägeblattschraube lösen oder festziehen.

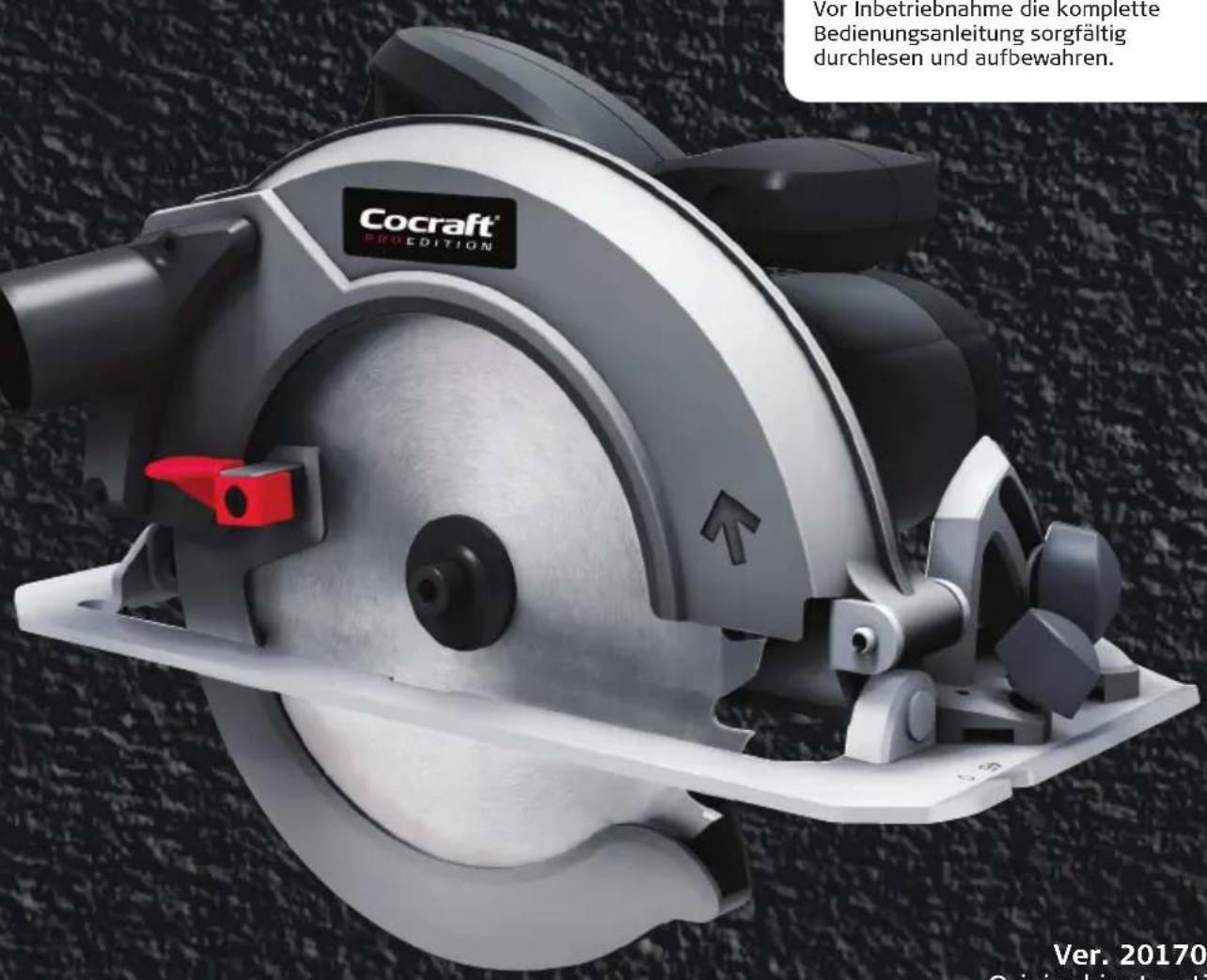

BEDIENUNGSANLEITUNG PRO C1600-M Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

40-9929

PSC185GH.1

Ver. 20170131

Original Bedienungsanleitung

Circular Saw

Art.no 40-9929 Model PSC185GH.1

Art.Nr. 40-9929 Modell PSC185GH.1

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.
e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.

f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleich-gewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.

b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden.

Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.

f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Geräte- typ vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Kreissägen

a) Warnung: Die Hände vom Sägeblatt und dem Sägebereich fernhalten. Mit der freien Hand den vorderen Griff oder das Motorgehäuse halten. Wenn beide Hände auf der Säge gehalten werden, kann das Sägeblatt sie nicht verletzen.
b) Nicht unter das Werkstück strecken. Die Schutzhaube des Sägeblatts bietet keinen Schutz unter dem Werkstück.
c) Die Schnitttiefe an die Werkstückdicke anpassen. Nur ein kleiner Teil der Sägeblattzähne darf unter dem Werkstück sichtbar sein.
d) Das Werkstück niemals mit den Händen festhalten oder über die Beine legen. Das Werkstück auf einer stabilen Fläche fixieren. Die richtige Stützung des Werkstücks ist wichtig, um das Risiko für Personenschäden, für ein Festfahren des Sägeblattes und den Verlust der Kontrolle über die Säge zu minimieren.
e) Das Elektrowerkzeug immer am isolierten Griff anfassen, da das Schneidewerkzeug in verdeckte Leitungen oder das eigene Stromkabel schneiden kann. Dies kann nicht isolierte Teile des Elektrowerkzeuges stromführend machen und zu Stromschlägen führen.
f) Beim Längssägen einen Seitenanschlag oder eine gerade Schnittführung verwenden. Das verbessert die Schnittgenauigkeit und verringert das Risiko, dass sich das Sägeblatt verklemmt.

g) Stets das empfohlene Sägeblatt verwenden. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen exzentrisch, was zu einem Verlust der Kontrolle über die Säge führen kann.
h) Niemals beschädigte oder falsche Sägeblattunterlegscheiben oder -bolzen benutzen. Die Unterlegscheiben und -bolzen zur Befestigung des Sägeblatts wurden speziell für diese Säge entwickelt, um optimale Leistung und sicheren Betrieb zu gewährleisten.

Weitere Sicherheitshinweise für alle Arten von Kreissägen Ursachen für Rückschlag und entsprechende Warnhinweise

• Rückschlag ist eine plötzliche Reaktion auf ein eingezwängtes, verklemmtes oder falsch ausgerichtetes Sägeblatt, wodurch die Säge unkontrolliert aus dem Werkstück heraus zum Anwender hin angehoben wird.
• Wenn das Sägeblatt vom sich schließenden Sägeschlitz eingezwängt oder verklemmt wird, kommen das Sägeblatt und der Motor zum Stillstand, wodurch das Gerät ruckartig zum Anwender hin zurückgeworfen wird.
• Wenn sich das Sägeblatt im Sägeschlitz verdreht oder falsch ausrichtet, können die Zähne an der Hinterkante des Sägeblattes in die Holzoberfläche eindringen, den Sägeschlitz verlassen, wodurch die Säge zum Anwender gestoßen wird.

Ein Rückschlag entsteht, wenn die Säge auf falsche Weise, an falschem Material oder unter falschen Bedingungen eingesetzt wird. Durch Einhalten der nachfolgenden Vorsichtsmaßnahmen kann dies vermieden werden.

a) Die Säge stets mit beiden Händen fest halten und die Arme so positionieren, dass Rückschlagkräfte aufgefangen werden können. Den Körper seitlich vom Sägeblatt positionieren, niemals in einer Linie mit dem Sägeblatt.
Durch Rückschlag kann die Säge nach hinten geworfen werden, was aber vom Anwender abgefangen werden kann, wenn entsprechende Vorkehrungen getroffen werden.
b) Wenn das Sägeblatt klemmt oder ein Schnitt aus irgendeinem Grund unterbrochen wird, den Ein-/Ausschalter loslassen und die Säge im Material halten, bis das Sägeblatt völlig zum Stillstand kommt. Niemals versuchen, die Säge aus dem Werkstück zu entfernen oder die Säge rückwärts zu ziehen, während das Sägeblatt inBewegung ist, da es ansonsten zu Rückschlag kommen kann. Unbedingt alle notwendigen Kontrollen durchführen und Vorkehrungen ergreifen, um das Risiko für ein Festfahren zu minimieren.
c) Beim erneuten Anlauf einer Säge im Werkstück das Sägeblatt im Sägeschlitz zentrieren und nachprüfen, dass die Sägezähne nicht am Material anliegen. Verklemmt sich das Sägeblatt kann es im Werkstück nach oben wandern oder die Säge kann vom Werkstück abgestoßen werden.
d) Große Platten abstützen, um die Gefahr des Verklemmens bzw. Rückschlagens der Säge zu verringern. Große Platten biegen sich häufig durch ihr Eigengewicht. Die Platte muss auf beiden Seiten unten abgestützt werden, nahe am Sägeschlitz und nahe am Plattenrand.

e) Keine stumpfen oder beschädigten Sägeblätter verwenden. Unscharfe oder falsch geschränkte Sägeblätter erzeugen schmale Sägeschlitze, wodurch mehr Reibung entsteht. Das Sägeblatt kann sich dadurch verklemmen wodurch es zum Rückstoß kommen kann.
f) Die Einstellvorrichtungen für Schnitttiefe und Schnittwinkel müssen vor dem Sägen festgezogen und gesichert werden. Wenn sich die Sägeblatteinstellung beim Schneiden ändert, kann dies zu Verklemmen und Rückschlag der Säge führen.
g) Besondere Vorsicht gilt beim Einsetzschnitt in Wände oder andere nicht einsehbare Bereiche. Das vorstehende Sägeblatt kann in Rückschlag verursachende Gegenstände schneiden.

Sicherheitshinweise für Sägen mit beweglichem inneren oder äußerem unteren Blattschutz

a) Den unteren Blattschutz vor jedem Gebrauch auf vorschriftsmäßiges Schließen prüfen. Die Säge nicht benutzen, wenn sich der untere Blattschutz nicht frei bewegt und sofort schließt. Den unteren Blattschutz niemals in offener Position festklemmen oder -binden. Wenn die Säge versehentlich fallen gelassen wird, kann der untere Blattschutz beschädigt werden. Den unteren Blattschutz mit dem Griff hochklappen und sicherstellen, dass dieser sich frei bewegt, ohne das Sägeblatt oder irgendein anderes Teil beim Schneiden in sämtlichen Schnittwinkeln und -tiefen zu berühren.

b) Die Funktion der Feder am unteren Blattschutz überprüfen. Wenn der Blattschutz und die Feder nicht vorschriftsmäßig funktionieren, müssen diese vor Gebrauch gewartet werden. Der untere Schutz kann sich langsam bewegen, wenn Teile beschädigt sind, sich Schmutz angesammelt hat usw.

c) Der untere Blattschutz darf nur bei Sonderschnitten wie z. B. Einsetzschnitten und komplexen Schnitten manuell eingezogen werden. Den unteren Blattschutz durch Einziehen des Griffs anheben und, sobald das Sägeblatt in das Werkstück eindringt, den unteren Blattschutz loslassen. Bei allen anderen Sägearbeiten sollte der untere Blattschutz automatisch funktionieren.

d) Stets darauf achten, dass der untere Blattschutz das Sägeblatt umschließt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein ungeschütztes, rotierendes Sägeblatt kann bewirken, dass die Säge rückwärts wandert und alles schneidet, womit sie in Kontakt kommt. Nie vergessen, dass das Sägeblatt nach Loslassen des Ein-/Ausschalters erst nach einer Weile anhält.

Funktion des Blattschutzes

a) Den Blattschutz vor jedem Gebrauch auf vorschriftsmäßiges Schließen prüfen. Die Säge nicht benutzen, wenn sich der Blattschutz nicht frei bewegt und sofort schließt. Den Blattschutz niemals in offener Position festklemmen oder -binden. Wenn die Säge versehentlich fallen gelassen wird, kann der Blattschutz beschädigt werden. Den Blattschutz hochklappen und sicherstellen, dass dieser sich frei bewegt, ohne das Sägeblatt oder irgendein anderes Teil beim Schneiden in sämtlichen Schnittwinkeln und -tiefen zu berühren.

b) Die Funktion der Feder am Blattschutz überprüfen. Wenn der Blattschutz und die Feder nicht vorschriftsmäßig funktionieren, müssen diese vor Gebrauch gewartet werden. Der Blattschutz kann sich langsam bewegen, wenn Teile beschädigt sind, sich Schmutz angesammelt hat usw.
c) Sicherstellen, dass der Sockel der Säge die Position beim Einsatzschnitt und Gehrungssägen nicht ändern kann. Bewegt sich das Sägeblatt seitlich, wird es steckenbleiben, was wiederum zu Rückstößen führen kann.
d) Stets darauf achten, dass der untere Blattschutz das Sägeblatt umschließt, bevor die Säge auf einer Werkbank oder dem Boden abgelegt wird. Ein ungeschütztes, rotierendes Sägeblatt kann bewirken, dass die Säge rückwärts wandert und alles schneidet, womit sie in Kontakt kommt. Nie vergessen, dass das Sägeblatt nach Loslassen des Ein-/Ausschalters erst nach einer Weile anhält.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Beim Arbeiten immer Gehörschutz, Schutzbrille und Atemschutz tragen.

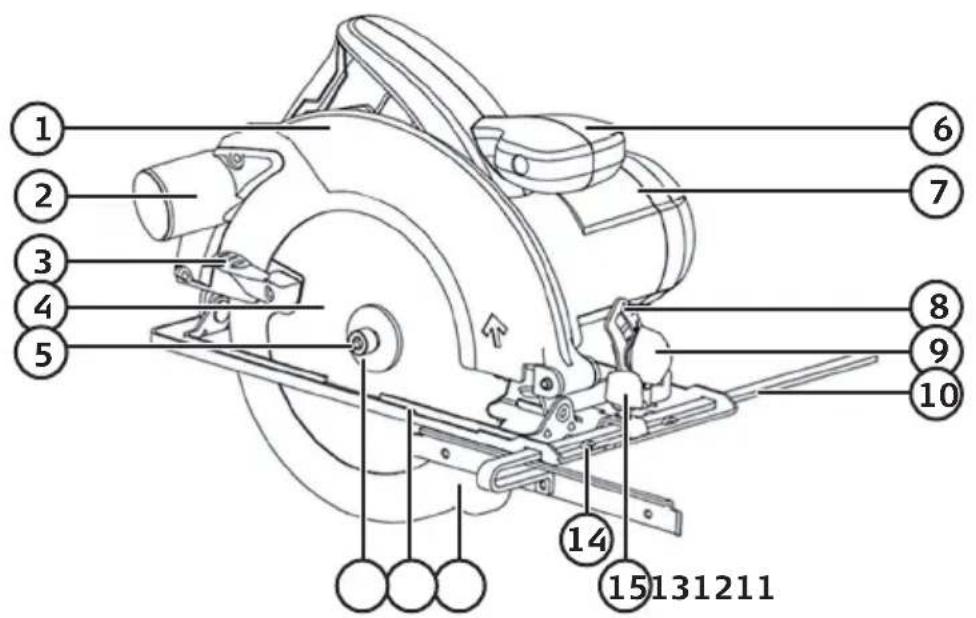

Produktbeschreibung

1. Oberer Blattschutz
2. Anschluss für Späneabsaugung
3. Griff für den unteren Blattschutz
4. Sägeblatt
5. Feststellschraube für das Sägeblatt
6. Vorderer Griff
7. Motor
8. Skale für den Winkel des Sockels
9. Drehschalter zur Einstellung des Sockelwinkels
10. Parallelanschlag

11. Flanschscheibe

12. Sockel

13. Unterer Blattschutz
14. Markierung
15. Sperrriegel für den Parallelanschlag
16. Spindel-Arretiertaste
17. Schalter
18. Skale für die Einstellung der Schnitttiefe
19. Sperre für den Ein-/Ausschalter
20. Sperrriegel für die Schnitttiefe
21. Innensechskantschlüssel

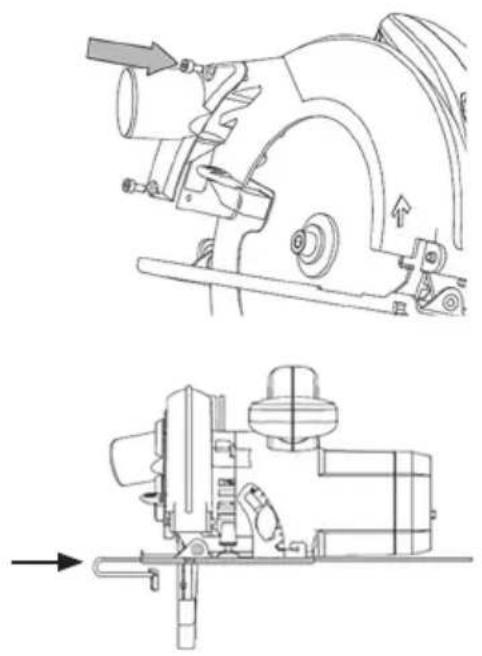

Montage

Den Anschluss für die Späneabsaugung mit den mitgelieferten Schrauben befestigen.

Parallelanschlag

Um den Parallelanschlag zu montieren, diesen in seine Halterungen schieben.

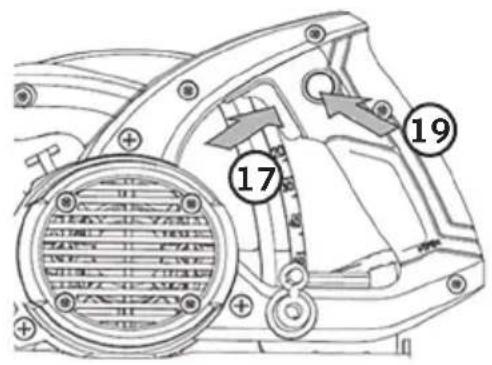

Steuerung und Funktionen Ein-/Ausschalter

Ein

Die Sperre (19) und dann den Ein-/Ausschalter (17) betätigen. Die Arretierung loslassen.

Aus

Den Ein-/Ausschalter loslassen.

Spindel-Arretierung

Die Spindel-Arretierung (16) eindrücken, um die Spindel beim Austausch des Sägeblattes festzustellen.

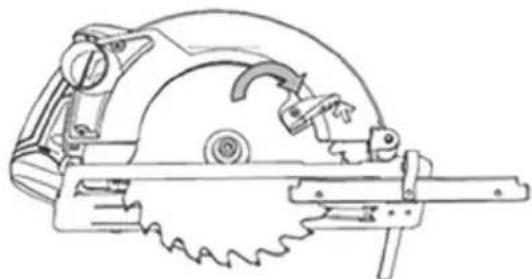

Griff für den unteren Blattschutz

Den Griff nach oben ziehen, um den Blattschutz zu öffnen.

Warnung: Vor Service- und Einstellarbeiten immer den Netzstecker ziehen.

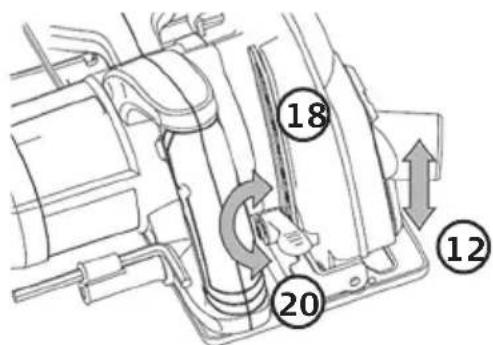

Einstellung der Schnitttiefe

1. Den Sperrriegel (20) nach oben ziehen.
2. Den Sockel (12) mithilfe der Skale (18) auf die gewünschte Schnitttiefe einstellen.
3. Den Sperrriegel herunterdrücken, um den Sockel in seiner neuen Position zu fixieren.

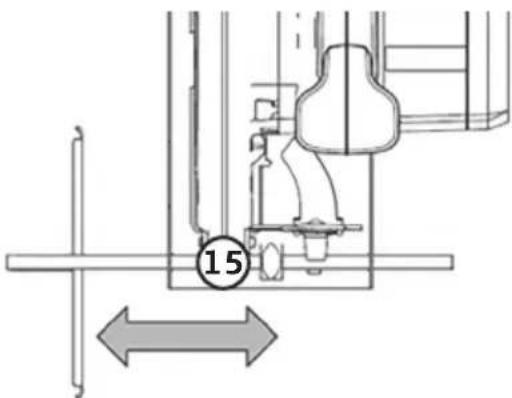

Einstellung des Parallelanschlags

1. Um den Sperrriegel (15) zu lösen, diesen gegen den Uhrzeigersinn drehen.
2. Die gewünschte Breite einstellen.
3. Den Sperrknopf festziehen.

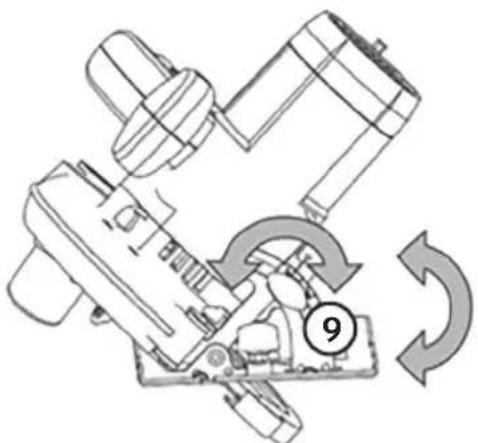

Einstellung der Neigung (Winkel) des Sägeblattes

1. Um den Sperrriegel (9) zu lösen, diesen gegen den Uhrzeigersinn drehen.
2. Den gewünschten Winkel (0–45°) zur Skale (8) einstellen.
3. Den Sperrriegel festziehen.

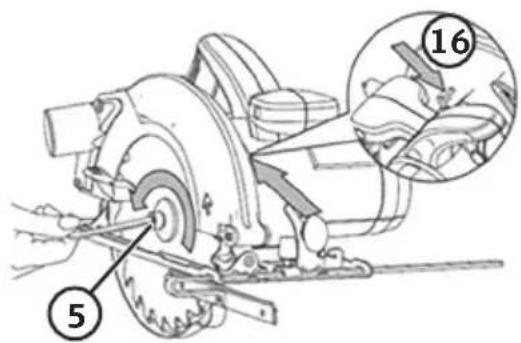

1. Die Spindel-Arretierung (16) eingedrückt halten, um ein Rotieren des Sägeblattes zu verhindern.

2. Um die Feststellschraube (5) herauszuschrauben, diese gegen den Uhrzeigersinn mit dem mitgelieferten Innensechskantschlüssel drehen.

3. Den unteren Blattschutz mit dem Griff (3) hinaufschieben und festhalten.

4. Die Flanschscheibe (11) entfernen und das Sägeblatt lösen.

Hinweis: Unter dem Säge- blatt liegt eine lose Stützscheibe, vorsichtig vorgehen, damit diese nicht verloren geht.

1. In umgekehrter Reihenfolge montieren und sicherstellen, dass das Sägeblatt sich in die richtige Richtung dreht.

Hinweis: Kontrollieren, dass das Sägeblatt korrekt montiert und zentriert ist. Sicherstellen, dass die Feststellschraube angezogen ist, bevor die Säge gestartet wird.

• Vor Service- und Einstellarbeiten immer den Netzstecker ziehen.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
  • Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
• Bei längerer Nichtbenutzung den Stecker abziehen und das Gerät in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.
• Bei Beschädigung ist das Netzkabel nur von einem qualifizierten Fachmann auszutauschen.

Fehlersuche

Die Säge startet nicht. • Sicherstellen, dass das Netzkabel unbeschädigt und richtig an die Steckdose angeschlossen ist.• Sicherstellen, dass Spannung auf der Steckdose liegt.

Die Säge läuft langsam. • Die Säge bei der Arbeit nicht überbelasten (zu stark nach vorne drücken). Das Gerät in seinem eigenen Tempo arbeiten lassen.Überprüfen, ob das Sägeblatt abgenutzt ist. Bei Bedarf auswechseln.

Starke Vibrationen. • Sicherstellen, dass das Sägeblatt in gutem Zustand und korrekt montiert ist.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Drehzahl, unbelastet 5800 /min

Schnitttiefe bei 90° 65 mm

Schnitttiefe bei 45° 45 mm

Sägeblatt 185/20 mm

Gewicht 3,9 kg

Lpa (Schallpegel) 96,2 dB(A), K: 3 dB

Lwa (Schallleistung) 107,2 dB(A), K: 3 dB

Schwingungswert,

Hinterer Griff a

h 2,41 m/s², K: 1,5 m/s²

Vorderer Griff

a_n 3,246 ~m/s^2 , K: 1,5 ~m/s^2

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

CIRCULAR SAW

Cocraft 40-9929

PSC185GH.1

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
