Tuotetyyppi	Pyörösaha
Merkki	Cocraft
Malli	PRO C1600-M
Virtalähde	220–240 V AC, 50 Hz
Teho	1600 W
Kuormittamaton nopeus	5800 rpm
Leikkaussyvyys 90°:ssa	65 mm
Leikkaussyvyys 45°:ssa	45 mm
Sahanterän koko	185 mm halkaisija, 20 mm akseli
Paino	3,9 kg
Äänenpainetaso (LpA)	96,2 dB(A), K=3 dB
Äänitehotaso (LwA)	107,2 dB(A), K=3 dB
Tärinä (takakahva)	2,41 m/s², K=1,5 m/s²
Tärinä (etukahva)	3,246 m/s², K=1,5 m/s²
Viistokapasiteetti	0–45°
Tärkeimmät ominaisuudet	Upotusleikkauskyky, pölynpoistoportti, karalukko, alasuoja
Turvaominaisuudet	Alasuojus, liipaisimen lukituspainike, kaksoiseristys (luokka II)
Mukana tulevat tarvikkeet	Rinnakkaisohjain, pölynimurin porttisovitin, kuusioavain
Huolto	Puhdista kostealla liinalla; säilytä kuivassa, pölyttömässä paikassa
Standardien noudattaminen	EN 60745, EMC-direktiivi 2014/30/EU

Usein kysytyt kysymykset - PRO C1600-M Cocraft

Kuinka vaihdan sahanterän Cocraft PRO C1600-M -sahassa?

Irrota ensin saha verkkovirrasta. Paina karalukkoa (16) estääksesi pyörimisen. Käytä mukana tulevaa kuusioavainta teräpultin (5) löysäämiseen kiertämällä sitä vastapäivään. Nosta alasuojaa vetokahvalla (3), poista laippa-aluslevy (11) ja vanha terä. Huomaa, että terän alla on löysä aluslevy. Asenna uusi terä päinvastaisessa järjestyksessä varmistaen, että pyörimissuunta vastaa suojassa olevaa nuolta. Kiristä teräpultti tukevasti.

Mikä on tämän sahan enimmäisleikkaussyvyys?

90°:ssa enimmäisleikkaussyvyys on 65 mm. 45° viistossa se on 45 mm.

Kuinka säädän leikkaussyvyyttä?

Irrota saha verkkovirrasta. Löysää syvyydensäätölukitusnuppia (20) kiertämällä sitä vastapäivään. Kallista pohjalevyä haluttuun syvyyteen asteikon (18) avulla. Kiristä nuppi lukitaksesi.

Kuinka asetan viistokulman?

Irrota saha verkkovirrasta. Löysää viistosäätönuppia (9) vastapäivään. Aseta haluttu kulma (0–45°) asteikon (8) avulla. Kiristä nuppi.

Mitä turvatoimia minun tulee noudattaa käyttäessäni tätä sahaa?

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Pidä kädet poissa leikkausalueelta; käytä molempia kahvoja. Varmista, että alasuoja sulkeutuu vapaasti. Älä käytä kosteissa olosuhteissa. Käytä vikavirtasuojaa (RCD) kosteissa tiloissa. Lue koko käyttöohje kaikkien varoitusten saamiseksi.

Miksi saha tärisee voimakkaasti?

Tarkista, että terä on hyvässä kunnossa ja oikein asennettu. Jos terä on tylsä, vaurioitunut tai väärin asennettu, se voi aiheuttaa tärinää. Varmista myös, että teräpultti on tiukka.

Voinko käyttää tätä sahaa upotusleikkauksiin?

Kyllä, PRO C1600-M tukee upotusleikkauksia. Upotusleikkausta varten nosta alasuojaa manuaalisesti vetokahvalla (3) ja laske saha materiaaliin. Vapauta suoja, kun terä on tunkeutunut työkappaleeseen. Varmista, että pohjalevy on vakaa.

Kuinka kiinnitän pölynimurin?

Kiinnitä mukana tuleva pölynimurin porttisovitin sahaan mukana tulevilla ruuveilla. Liitä sitten sopiva imurin letku sovittimeen. Tämä vähentää pölyä.

Millaista huoltoa tämä pyörösaha vaatii?

Irrota aina verkkovirrasta ennen huoltoa. Puhdista saha kevyesti kostutetulla liinalla ja miedolla pesuaineella. Pidä moottorin tuuletusaukot puhtaina roskista. Säilytä kuivassa, pölyttömässä paikassa. Jos virtajohto on vaurioitunut, vaihdata se pätevällä sähköasentajalla.

Mihin karalukkoa käytetään?

Karalukkoa (16) painetaan lukitsemaan kara terää vaihdettaessa. Tämä estää terän pyörimisen, kun löysäät tai kiristät teräpulttia.

KÄYTTÖOHJE PRO C1600-M Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen pistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen.

Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä.
Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle, ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Pyörösahoja koskevia turvallisuusohjeita

a) Varoitus: Pidä kädet poissa sahausalueelta ja sahanterästä. Pidä toista kättä etukahvalla tai moottorin päällä. Jos pidät molemmilla käsillä kiinni sahasta, et voi loukata itseäsi sahanterään.

b) Älä kurkota sahattavan kappaleen alle. Sahanterän suoja ei suojaa työkappaleen alla.

c) Säädä sahaussyvyys suhteessa työkappaleen paksuuteen. Vain pieni osa sahanterän hampaista tulee näkyä työkappaleen alta.

d) Älä pidä sahattavasta kappaleesta kiinni käsillä äläkä laita sitä jalkojesi päälle. Kiinnitä työkappale vakaalle pinnalle. Työkappale on tuettava oikein. Se vähentää onnettomuusriskiä sekä ehkäisee sahanterän jumittumista ja sahan hallinnan menettämistä.

e) Pidä kiinni sähkötyökalun eristetyistä kahvoista, kun työskentelet paikoissa, joissa terä voi joutua kosketuksiin piilossa olevien johtojen tai työkalun oman johdon kanssa. Jos terä joutuu kosketuksiin jännitteisen johdon kanssa, työkalun eristämättömät osat saattavat tulla jännitteisiksi, mikä altistaa käyttäjän sähköiskulle.

f) Käytä halkaisussa sivuohjainta tai suuntaisohjainta. Tämä parantaa sahauksen tarkkuutta ja vähentää sahanterän juuttumisriskiä.

g) Käytä aina suositeltua sahanterää. Kiinnittimeen sopimattomat sahanterät liikkuvat epäkeskisesti, mikä voi aiheuttaa sahan hallinnan menettämisen.

h) Älä käytä vioittuneita tai vääränlaisia aluslaattoja tai pultteja. Aluslaatat ja pultit, joilla sahanterä on kiinni sahassa, on suunniteltu erityisesti juuri tähän sahaan, ja ne takaavat sahan tehokkaan ja turvallisen käytön.

Lisää pyörösahoja koskevia turvallisuusohjeita

Takapotkun syyt ja siihen liittyvät varoitukset

• Takapotku on äkillinen liike, joka aiheutuu puristuksiin jääneestä, jumittuneesta tai väärin säädetystä sahanterästä. Takapotkun seurauksena saha nousee hallitsemattomasti ylös työkappaleesta kohti käyttäjää.
• Kun sahanterä jää puristuksiin tai jumittuu sahauslinjan sulkeutuessa, terä ja moottori pysähtyvät, minkä vuoksi työkalu lennähtää nopeasti taaksepäin kohti käyttäjää.
• Jos sahanterää väännetään tai se joutuu väärään asentoon sahausurassa, terän takaosan hampaat voivat työntyä puun yläpintaan ja lähteä sahausurasta, minkä seurauksena työkalu lennähtää taaksepäin kohti käyttäjää.

Takapotkun riski kasvaa, jos sahaa käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa, mutta se voidaan välttää noudattamalla alla olevia turvallisuusohjeita.

a) Pidä sahasta tukevasti kiinni molemmilla käsillä ja kädet sellaisessa asennossa, että voit suojautua mahdollisen takapotkun sattuessa. Asetu sahanterän jommallekummalle puolelle, älä suoraan sahanterän taakse. Takapotkun sattuessa saha lennähtää taaksepäin. Käyttäjä pystyy hallitsemaan takapotkun, jos tarpeellisia turvallisuusohjeita noudatetaan.
b) Kun sahanterä jumittuu tai jos jostain syystä haluat keskeyttää sahaamisen, vapauta virtakytkin ja pidä sahaa paikallaan, kunnes sahanterä pysähtyy kokonaan. Älä yritä irrottaa sahaa työkappaleesta äläkä vedä sahaa taaksepäin terän pyöriessä, sillä se lisää takapotkun riskiä. Vähennä jumiutumisen riskiä tutkimalla jumiutumisen syy ja ryhtymällä tarpeellisiin toimenpiteisiin.
c) Kun käynnistät sahan uudelleen työkappaleessa, keskitä sahanterä sahausuraan ja varmista, että terän hampaat eivät kosketa reunoihin. Jos sahanterä jumittuu, se voi liikkua ylöspäin työkappaleessa tai saha voi lennähtää pois työkappaleesta.
d) Vähennä sahanterän jumittumisen tai sahan lennähtämisen riskiä tukemalla suuret levyt. Suuret levyt taipuvat usein omasta painostaan. Tuki on asetettava levyn alle molemmille puolille sekä sahausuran ja levyn reunan lähelle.
e) Älä käytä tylsiä tai viallisia sahanteriä. Tylsät tai väärin säädetyt sahanterät tekevät sahausurasta kapean, mikä aiheuttaa liikaa kitkaa. Tällöin sahanterä saattaa jumittua tai saha lennähtää.
f) Kiristä ja varmista sahauskulman ja -syvyyden säätimet ennen sahausta. Jos sahanterän säätö muuttuu sahauksen aikana, terä saattaa jumittua tai saha lennähtää.
g) Ole erityisen tarkkana, kun pistosahaat seiniä tai muita kohteita, joiden taakse et näe. Ulospistävä sahanterä saattaa osua esineisiin, jotka voivat aiheuttaa takapotkun.

Sisäisellä tai ulkoisella liikkuvalla alemmalla suojalla varustettujen sahojen turvallisuusohjeita

a) Varmista ennen jokaista käyttöä, että alempi suoja sulkeutuu kunnolla.
Älä käytä sahaa, mikäli alempi suoja ei liiku esteettä ja sulkeudu välittömästi.
Älä pakota alempaa suojaa avoimeen tilaan. Jos saha putoaa vahingossa, alempi suoja voi vahingoittua. Taita alempi suoja auki kahvan avulla ja varmista, että se liikkuu kaikissa sahauskulmissa ja -syvyyksissä esteettä koskettamatta sahanterään tai muihin osiin sahauksen aikana.
b) Varmista, että alemman suojan jousi toimii. Jos suoja tai jousi ei toimi
kunnolla, ne tulee huoltaa ennen käyttöä. Alempi suoja saattaa liikkua hitaasti vioittuneiden osien, kerääntyneiden roskien ym. vuoksi.
c) Alempaa suojaa saa siirtää manuaalisesti ainoastaan erityisissä
toimenpiteissä, kuten pistosahauksessa. Siirrä alempaa suojaa kahvasta ja päästä se heti, kun sahanterä koskettaa materiaalia. Muussa sahauksessa alemman suojan tulee antaa toimia automaattisesti.
d) Varmista aina, että alempi teräsuoja peittää koko sahanterän, ennen kuin
lasket sahan tasolle tai lattialle. Suojaamaton pyörivä terä saattaa aiheuttaa sen, että saha liikkuu taaksepäin ja sahaa kaikkea, mikä osuu sen tielle. Huomioi, että sahanterän pysähtyminen kestää hetken virtakytkimen päästämisen jälkeen.

Teräsuojan toiminta

a) Varmista ennen jokaista käyttöä, että suoja sulkeutuu kunnolla. Älä käytä sahaa, mikäli suoja ei liiku esteettä ja sulkeudu välittömästi. Älä pakota suojaa avoimeen tilaan. Jos saha putoaa vahingossa, suoja voi vahingoittua.
Taita suoja auki ja varmista, että se liikkuu kaikissa sahauskulmissa ja -syvyyksissä esteettä koskettamatta sahanterään tai muihin osiin sahauksen aikana.
b) Varmista, että suojan jousi toimii. Jos suoja tai jousi ei toimi kunnolla, ne tulee huoltaa ennen käyttöä. Suoja saattaa liikkua hitaasti vioittuneiden osien, kerääntyneiden roskien ym. vuoksi.
c) Varmista, että sahan pohjalevyn asento ei muutu pisto- tai jiirisahauksessa.
Jos sahanterä siirtyy sivusuunnassa, se jumittuu, mikä voi johtaa takapotkuun.
d) Varmista aina, että suoja peittää koko sahanterän, ennen kuin lasket sahan
tasolle tai lattialle. Suojaamaton pyörivä terä saattaa aiheuttaa sen, että saha liikkuu taaksepäin ja sahaa kaikkea, mikä osuu sen tielle. Huomioi, että sahanterän pysähtyminen kestää hetken virtakytkimen päästämisen jälkeen.

Tärinä

- Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.

- Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.

- Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.

- Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta.

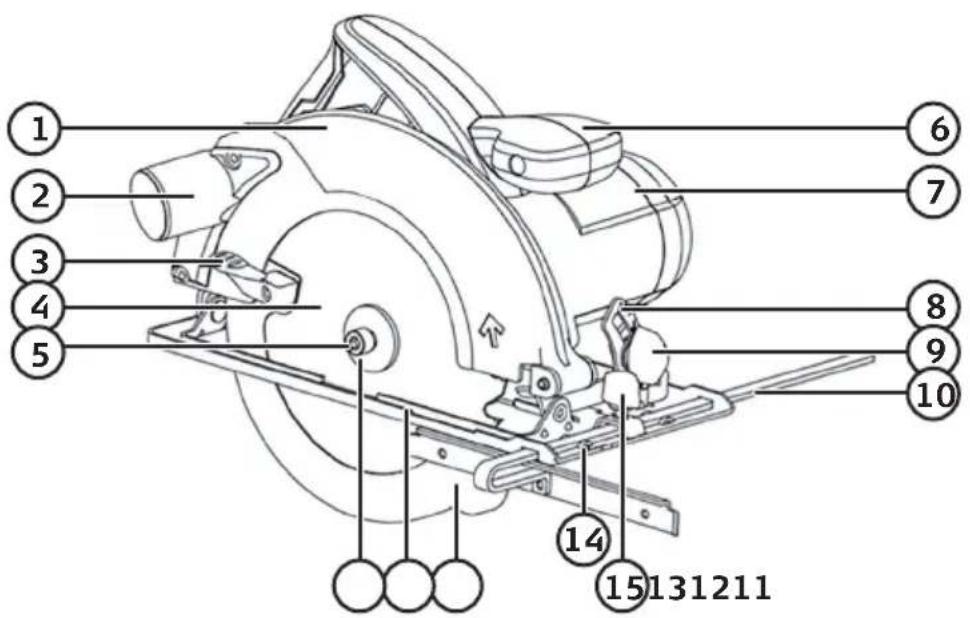

Tuotekuvaus

1. Ylempi teräsuoja
2. Pölynpoistoliitäntä
3. Alemman teräsuojan kahva
4. Sahanterä
5. Sahanterän kiinnityspultti
6. Etukahva
7. Moottori
8. Jalkalevyn kallistuksen asteikko
9. Jalkalevyn kallistuksen säädin
10. Suuntaisohjain

11. Laippa-aluslaatta

12. Pohjalevy

13. Alempi teräsuoja
14. Kiintopiste
15. Suuntaisohjaimen lukitsin
16. Karalukko
17. Virtakytkin
18. Sahaussyvyyden säätöasteikko
19. Virtakytkimen lukitsin
20. Sahaussyvyyden lukitsin
21. Kuusiokoloavain

Asennus

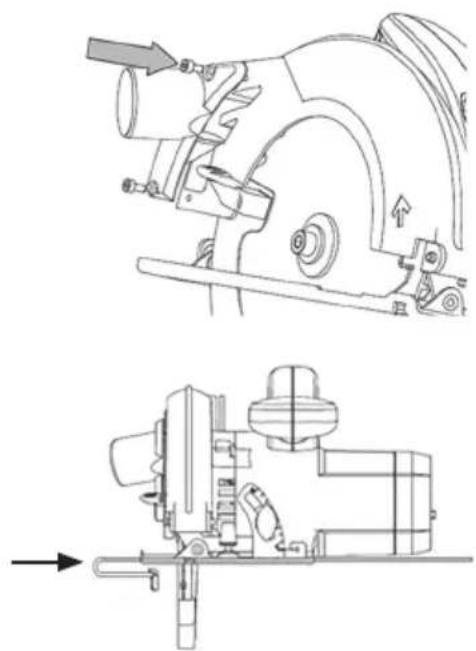

Asenna pölynpoistonliitäntä mukana tulevilla ruuveilla.

Suuntaisohjain

Asenna suuntaisohjain työntämällä se kiinnikkeisiin.

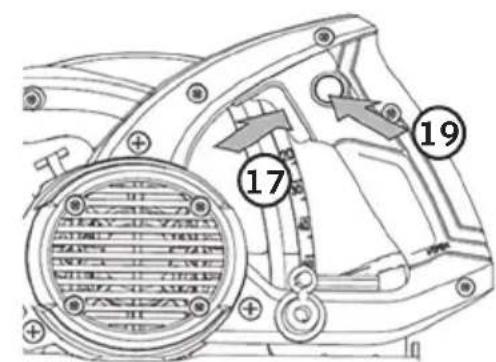

Säätimet ja toiminnot Virtakytkin

Käynnistäminen

Paina lukitsinta (19) ja virtakytkintä (17) samanaikaisesti. Päästä lukitsin.

Sammuttaminen

Päästä virtakytkin.

Karalukko

Kun vaihdat sahanterän, lukitse kara painamalla karalukkoa (16).

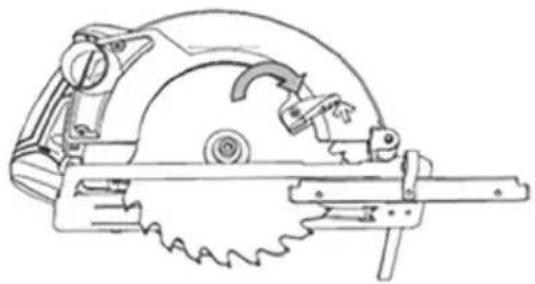

Alemman teräsuojan kahva

Avaa teräsuoja vetämällä kahvasta ylöspäin.

Varoitus! Irrota virtajohdon pistoke pistorasiasta aina ennen laitteen asennusta, säätöä ja huoltoa.

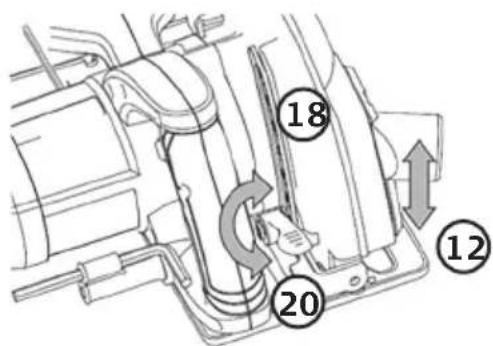

Sahaussyvyyden säätö

1. Vedä lukitsinta (20) ylöspäin.
2. Säädä pohjalevy (12) sopivalle sahaussyvyydelle asteikon (18) avulla.
3. Lukitse pohjalevy painamalla lukitsin alas.

Suuntaisohjaimen säätö

1. Avaa lukitsin (15) kiertämällä sitä vastapäivään.
2. Aseta sopiva leveys.
3. Kiristä lukitsin.

Sahanterän kallistuksen (kulman) säätö

1. Avaa lukitsin (9) kiertämällä sitä vastapäivään.
2. Aseta sopiva kulma (0–45°) asteikon (8) avulla.
3. Kiristä lukitsin.

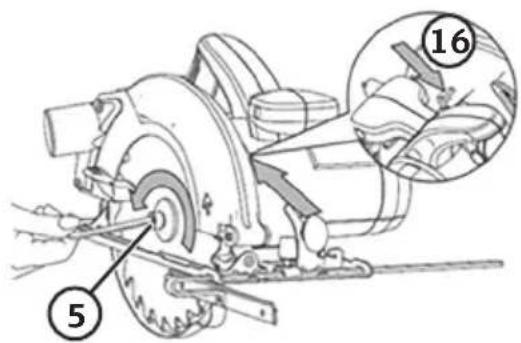

1. Estä sahanterän pyöriminen pitämällä karalukkoa (16) pohjassa.
2. Ruuvaa kiinnityspultit (5) irti kiertämällä niitä vastapäivään mukana tulevalla kuusiokoloavaimella (21).

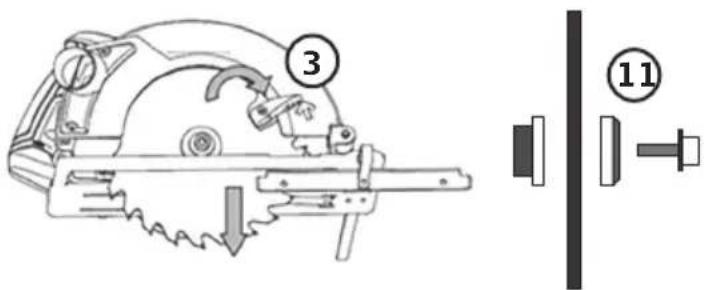

1. Työnnä alempi teräsuoja ylös kahvan (3) avulla ja pidä se ylhäällä.

2. Poista laippa-aluslaatta (11) ja irrota sahanterä.

Huom.! Sahanterän alla on irrallinen aluslaatta. Varo, ettet pudota sitä.

1. Suorita asennus päinvastaisessa järjestyksessä.

Varmista, että asennat sahanterän niin, että se pyörii oikeaan suuntaan.

Huom.! Varmista, että sahanterä on asennettu oikein ja keskitetty.

Varmista, että kiinnityspultit on kiristetty kunnolla ennen sahan käynnistämistä.

Huolto ja ylläpito

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Varmista, että moottorin ilma-aukkoihin ei kerry likaa tms.
• Jos laitetta ei käytetä pitkään aikaan, irrota pistoke pistorasiasta ja säilytä sahaa kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Saha ei käynnisty. • Varmista, että virtajohto on ehjä ja että se on liitetty kunnolla pistorasiaan.• Varmista, että pistorasiassa on virtaa?

Saha käy hitaasti. • Älä paina sahaa liian kovaa eteenpäin sahatessa.Anna sahan sahata omassa tahdissa.• Tarkista, onko sahanterä kulunut.Vaihda tarvittaessa.

Saha tärisee voimakkaasti. • Varmista, että sahanterä on hyvässä kunnossa ja oikein asennettu.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Kuormittamaton kierrosluku 5800/min

Sahaussyvyys 90°:ssa 65 mm

Sahaussyvyys 45°:ssa 45 mm

Sahanterä 185/20 mm

Paino 3,9 kg

LpA (melutaso) 96,2 dB(A), K: 3 dB

LwA (kokonaisääniteho) 107,2 dB(A), K: 3 dB

Tärinäarvo

takakahva

etukahva

a_h 2,41 m/s ^2 K: 1,5 m/s ^2

a_h 3,246 m/s ^2 K: 1,5 m/s ^2

Kreissäge

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
