Produkttyp	Cirkelsåg
Märke	Cocraft
Modell	PRO C1600-M
Strömförsörjning	220–240 V AC, 50 Hz
Effekt	1600 W
Tomgångsvarvtal	5800 varv/min
Skärdjup vid 90°	65 mm
Skärdjup vid 45°	45 mm
Sågklingans storlek	185 mm diameter, 20 mm axel
Vikt	3,9 kg
Ljudtrycksnivå (LpA)	96,2 dB(A), K=3 dB
Ljudeffektsnivå (LwA)	107,2 dB(A), K=3 dB
Vibration (bakre handtag)	2,41 m/s², K=1,5 m/s²
Vibration (främre handtag)	3,246 m/s², K=1,5 m/s²
Geringskapacitet	0–45°
Huvudfunktioner	Plungeskärningsfunktion, dammutsugningsport, spindellås, nedre skydd
Säkerhetsfunktioner	Nedre klinga, avtryckarlåsknapp, dubbelisolering (klass II)
Medföljande tillbehör	Parallellanslag, adapter för dammutsugningsport, insexnyckel
Underhåll	Rengör med fuktig trasa; förvara på torr, dammfri plats
Standardöverensstämmelse	EN 60745, EMC-direktivet 2014/30/EU

Vanliga frågor - PRO C1600-M Cocraft

Hur byter jag sågklingan på Cocraft PRO C1600-M?

Koppla först ur sågen. Tryck på spindellåset (16) för att förhindra rotation. Använd den medföljande insexnyckeln för att lossa klingbulten (5) genom att vrida den moturs. Lyft det nedre skyddet med hjälp av indragningshandtaget (3), ta bort flänsbrickan (11) och den gamla klingan. Observera att det finns en lös bricka under klingan. Montera den nya klingan i omvänd ordning, se till att rotationsriktningen överensstämmer med pilen på skyddet. Dra åt klingbulten ordentligt.

Vilket är det maximala skärdjupet för denna såg?

Vid 90° är det maximala skärdjupet 65 mm. Vid 45° geringsvinkel är det 45 mm.

Hur justerar jag skärdjupet?

Koppla ur sågen. Lossa djupjusteringslåsknappen (20) genom att vrida den moturs. Luta basplattan till önskat djup med hjälp av skalan (18). Dra åt knappen för att låsa.

Hur ställer jag in geringsvinkeln?

Koppla ur sågen. Lossa geringsjusteringsratten (9) moturs. Ställ in önskad vinkel (0–45°) med hjälp av skalan (8). Dra åt ratten.

Vilka säkerhetsåtgärder bör jag vidta när jag använder denna såg?

Använd alltid skyddsglasögon, hörselskydd och ansiktsmask. Håll händerna borta från skärområdet; använd båda handtagen. Se till att det nedre skyddet stängs fritt. Använd inte i våta förhållanden. Använd en jordfelsbrytare om du arbetar i fuktiga miljöer. Läs hela manualen för alla varningar.

Varför vibrerar min såg kraftigt?

Kontrollera att klingan är i gott skick och korrekt monterad. Om klingan är slö, skadad eller felaktigt monterad kan det orsaka vibrationer. Se även till att klingbulten är åtdragen.

Kan jag använda denna såg för plungeskärningar?

Ja, PRO C1600-M stöder plungeskärningar. För en plungeskärning, lyft manuellt det nedre skyddet med indragningshandtaget (3) och sänk sågen in i materialet. Släpp skyddet när klingan har trängt in i arbetsstycket. Se till att basplattan är stabil.

Hur monterar jag dammutsugaren?

Montera den medföljande adaptern för dammutsugningsport på sågen med hjälp av medföljande skruvar. Anslut sedan en lämplig dammsugarslang till adaptern. Detta minskar damm.

Vilket underhåll kräver denna cirkelsåg?

Koppla alltid ur före underhåll. Rengör sågen med en lätt fuktad trasa och milt rengöringsmedel. Håll motorventilationsöppningarna fria från skräp. Förvara på en torr, dammfri plats. Om nätsladden är skadad, låt en behörig elektriker byta ut den.

Vad används spindellåset till?

Spindellåset (16) trycks in för att låsa spindeln vid byte av klingan. Detta förhindrar att klingan roterar medan du lossar eller drar åt klingbulten.

BRUKSANVISNING PRO C1600-M Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll bam och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller längt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för cirkelsågar

a) WARNING: Håll händerna på avständ från sågklingan och området där du sågar. Håll den fria handen på det främre handtaget eller på motorns hölje. Om du håller båda händerna på sågen kan du inte skada dig på sågklingan.
b) Sträck dig inte in under arbetsstycket. Sågklingans skydd skyddar dig inte från sågbladet på arbetsstyckets undersida.
c) Justera skärdjupet så att det passar arbetsstyckets tjocklek. Endast en liten del av sågklingans tänder ska synas under arbetsstycket.
d) Håll inte stycket som ska sågas med händerna, lägg det heller aldrig över benen. Sätt fast arbetsstycket på en stabil yta. Det är viktigt att arbetsstycket stöds på rätt sätt för att minimera risk för personskada, att sågbladet kör fast eller att du förlorar kontrollen över sågen.
e) Håll i elhandverktygets isolerade handtag när du använder det där skärverktyget kan komma i kontakt med dolda ledningar eller elhandverktygets egen sladd. Om skärverktyget kommer i kontakt med strömförande ledningar kan oisolerade delar av elhandverktyget bli strömförande och användaren riskerar att utsättas för elektrisk stöt.
f) Vid klyvsågning, använd sidoanslag eller raksågningsstycke. Detta förbättrar precisionen på sågningen och minskar risken för att sågklingan fastnar.
g) Använd alltid rekommenderad sågklinga. Sågklingor som inte passar sågens fästdon rör sig excentriskt, vilket gör att du kan förlora kontrollen över sågen.
h) Använd aldrig skadade eller felaktiga brickor eller bultar. Brickorna och bultarna som fäster klingan på sågen är speciellt utformade för din såg för bästa prestanda och högsta säkerhet vid användning.

Ytterligare säkerhetsinstruktioner för alla typer av cirkelsågar

Anledningar till kast och tillhörande varningar

• Kast är en plötslig reaktion på en klämd, fastkörd eller felinställd sågklinga som gör att sågen på ett okontrollerat sätt lyfts upp och ur arbetsstycket mot användaren.
• När sågklingan kläms eller körs fast genom att sågspåret stänger sig stannar klingan och motorn, vilket gör att hndverktyget snabbt kastas bakåt mot användaren.
• Om sågklingan blir vriden eller felriktad i spåret kan tänderna i den bakre delen av klingan tränga in i ovansidan på träet, lämna sågspåret vilket leder till att handverktyget kastas bakåt mot användaren.

Kast är resultatet av att sågen används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i sågen med båda händerna på sågen och håll armarna så att du kan parera kast. Ställ dig på endera sidan om sågklingan, inte i linje med sågklingan. Kast kan göra så att sågen kastas bakåt, men kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder vidtas.
b) När sågklingan kör fast, eller om du av någon anledning avbryter sågningen, släpp upp strömbrytaren och håll sågen stilla tills sågklingan stannar helt. Försök aldrig att ta sågen från arbetsstycket eller dra sågen bakåt när såg-klingan är i rörelse, eftersom kast då kan inträffa. Undersök och vidta nödvändiga åtgärder för att minska riskerna för fastkörning.
c) När du återstartar en såg i ett arbetsstycke, centrera sågklingan i sågspåret och kontrollera att sågtänderna inte ligger an mot materialet. Om sågklingan har kört fast kan den vandra uppåt i arbetsstycket eller sågen kan kastas från arbetsstycket.
d) Stöd stora skivor för att minska risken för att sågklingan kläms eller att sågen kastar. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan på båda sidor, nära sågspåret och nära kanten på skivan.
e) Använd inte slöa eller skadade sågklingor. Oskärpta eller felinställda sågklingor gör att sågspåret blir smalt, vilket ger för mycket friktion. Sågklingan kan då fastna eller sågen kan kasta.
f) Reglagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågning. Om justeringen för sågklingan ändras under sågning kan klingan köra fast eller sågen kan kasta.
g) Var extra försiktig vid instickssågning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i föremål som kan orsaka kast.

Säkerhetsinstruktioner för sågar med inre eller yttre nedre rörligt skydd

a) Kontrollera före varje användning att det nedre skyddet stängs ordentligt. Använd inte sågen om det nedre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig fast det nedre skyddet i öppet läge. Om sågen av misstag tappas kan det nedre skyddet bli skadat. Fäll upp det nedre skyddet med handtaget och se till att det rör sig fritt utan att vidröra sågklingan eller någon annan del vid sågning i samtliga sågvinklar och sågdjup.
b) Kontrollera att fjädern på det nedre skyddet fungerar. Om skyddet eller fjädern inte fungerar ordentligt måste service på dessa delar utföras före användning. Det nedre skyddet kan röra sig trögt p.g.a. skadade delar, ansamlat skräp etc.
c) Det nedre skyddet får föras undan manuellt endast vid speciell sågning som instickssågning och sammansatt sågning. För undan det nedre skyddet med handtaget, men så fort sågklingan har kontakt med materialet måste det nedre skyddet släppas. För all annan sågning ska det nedre skyddet fungera automatiskt.
d) Se alltid till att det nedre skyddet täcker sågklingan innan du lägger ifrån dig sågen på en bänk eller ett golv. En oskyddad roterande sågklinga kan få sågen att röra sig bakåt och såga i allt den kommer i kontakt med. Var medveten om den tid det tar för sågklingan att stanna efter det att strömbrytaren har släppts upp.

Klingskyddets funktion

a) Kontrollera före varje användning att skyddet stängs ordentligt. Använd inte sågen om skyddet inte rör sig fritt och stängs omedelbart. Kläm, eller bind aldrig fast skyddet i öppet läge. Om sågen av misstag tappas kan skyddet bli skadat. Fäll upp skyddet och se till att det rör sig fritt utan att vidröra sågklingan eller någon annan del vid sågning i samtliga sågvinklar och sågdjup.
b) Kontrollera att fjädern på skyddet fungerar. Om skyddet eller fjädern inte fungerar ordentligt måste service på dessa delar utföras före användning. Skyddet kan röra sig trögt p.g.a. skadade delar, ansamlat skräp etc.
c) Försäkra dig om att sågens bottenplatta inte kan ändra position vid instickssågning eller gersågning. Om sågklingan förflytas i sidled kommer den att fastna vilket i sin tur kan leda till kast.
d) Se alltid till att det nedre skyddet täcker sågklingan innan du lägger ifrån dig sågen på en bänk eller ett golv. En oskyddad roterande sågklinga kan få sågen att röra sig bakåt och såga i allt den kommer i kontakt med. Var medveten om den tid det tar för sågklingan att stanna efter det att strömbrytaren har släppts.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd hörselskydd, skyddsglasögon och andningsskydd.

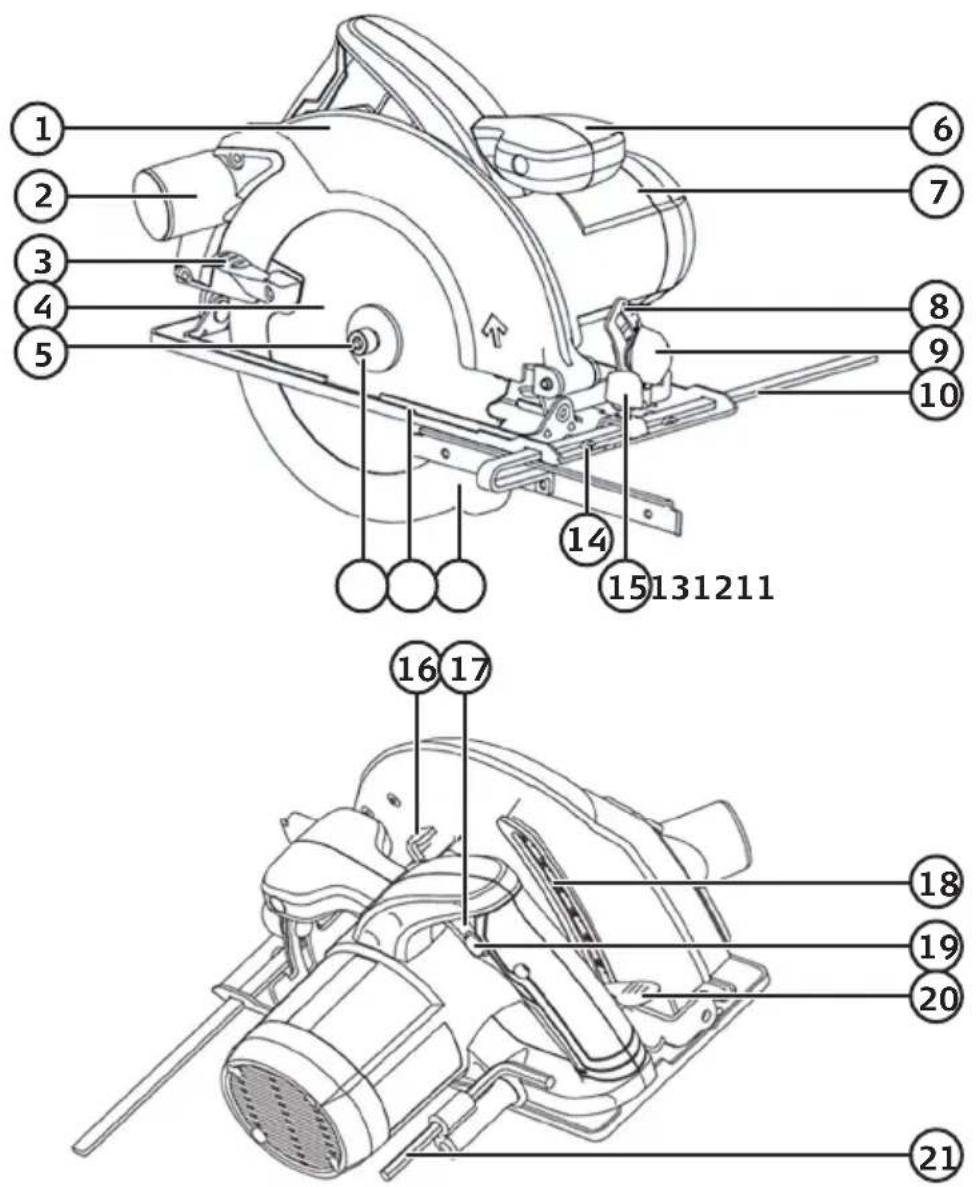

Produktbeskrivning

1. Övre klingskydd
2. Anslutning för spånsug
3. Handtag för nedre klingskydd
4. Sågklinga
5. Fästbult för sågklinga
6. Främre handtag
7. Motor
8. Skala för bottenplattans vinkel
9. Vred för att justera bottenplattans vinkel
10. Parallellanslag

11. Flänsbricka

12. Bottenplatta

13. Nedre klingskydd
14. Riktmärke
15. Låsvred för parallellanslag
16. Spindellås
17. Strömbrytare
18. Skala för inställning av sågdjup
19. Spärr för strömbrytare
20. Låsvred för sågdjup
21. Insexnyckel

Montering

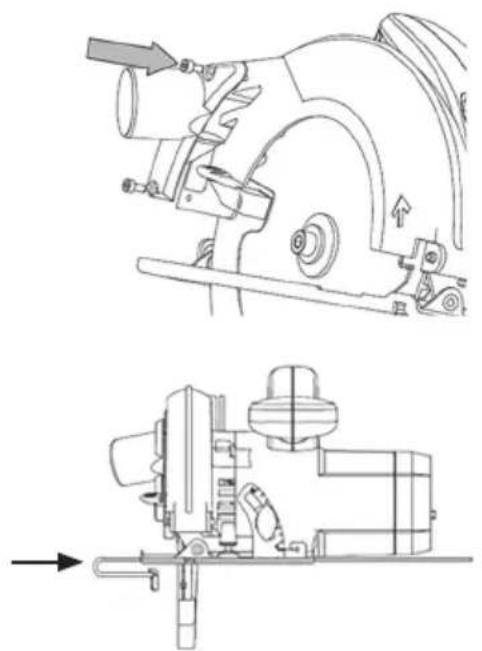

Montera anslutningen för spånsug med de medföljande skruvarna.

Parallellanslag

Montera parallellanslaget genom att skjuta i det i sina fästen.

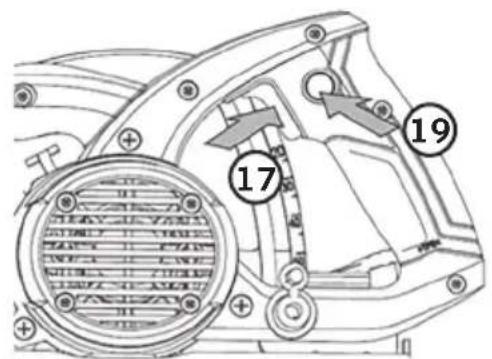

Reglage och funktioner Strömbrytare på/av

På

Tryck in spärren (19) och sedan strömbrytaren (17). Släpp spärren.

Av

Släpp strömbrytaren.

Spindellås

Tryck in spindellåset (16) för att låsa spindeln vid byte av sågklinga.

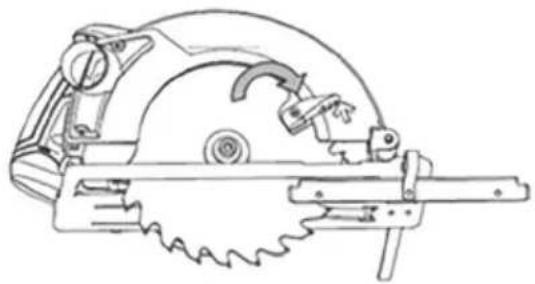

Dra handtaget uppåt för att öppna klingskyddet.

Varning! Dra ut nätkabelns stickpropp ur vägguttaget före all service och justering av sågen.

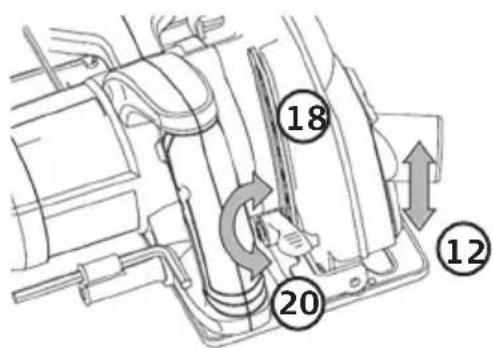

Inställning av sågdjup

1. Dra låsvredet (20) uppåt.
2. Justera bottenplattan (12) till önskat sågdjup med hjälp av skalan (18).
3. Tryck ner låsvredet för att låsa bottenplattan i sitt nya läge.

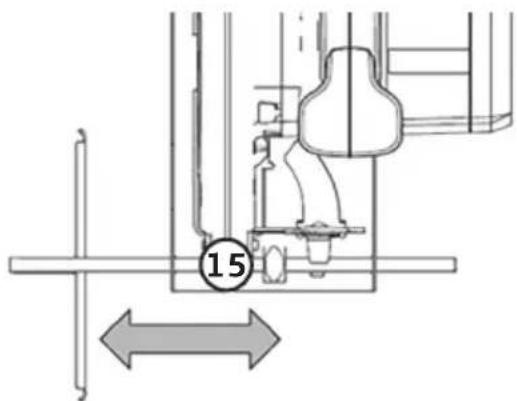

Inställning av parallellanslag

1. Lossa låsvredet (15) genom att vrida det moturs.
2. Ställ in önskad bredd.
3. Dra åt läsvredet.

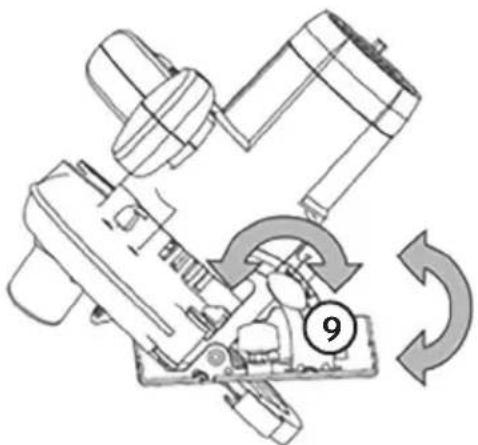

Inställning av sågklingans lutning (vinkel)

1. Lossa låsvredet (9) genom att vrida det moturs.
2. Ställ in önskad vinkel (0–45°) mot skalan (8).
3. Dra åt låsvredet.

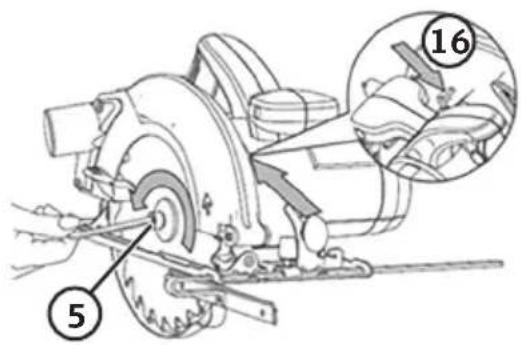

1. Tryck in spindellåset (16) för att förhindra att sågklingan roterar.
2. Skruva ur fästbulten (5) genom att dra den moturs med den medföljande insexnyckeln (21).

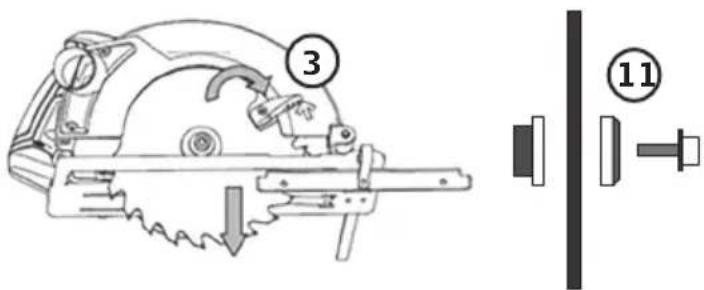

1. Skjut upp och håll kvar det nedre klingskyddet med handtaget (3).

2. Ta bort flänsbrickan (11) och lossa sågklingan.

Obs! Under sågklingan ligger en stödbricka löst, var försiktig så att du inte tappar brickan.

1. Montera i omvänd ordning, kontrollera att sågklingan monteras så att den roterar i rätt riktning.

Obs! Kontrollera att sågklingan är rätt monterad och centrerad.

Försäkra dig om att fästbulten är åtdragen innan sågen startas.

Skötsel och underhåll

• Dra ut nätkabelns stickpropp ur vägguttaget före all service och justering av sågen.
• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Håll motorns ventilationsöppningar fria från föroreningar.
• Dra ut stickproppen ur vägguttaget och förvara sågen torrt, utom räckhåll för barn, om den inte ska användas under en längre period.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.

Felsökningsschema

Sågen startar inte. •	Är nätkabeln hel och ordentligt ansluten till vägguttaget?• Finns det ström i vägguttaget?
Sågen går sakta. •	Tänk på att inte pressa sågen (trycka den för hårt framåt) vid sågning. Låt den arbeta i sin egen takt.• Är sågbladet slitet? Byt vid behov.
Starka vibrationer.	• Kontrollera att sågklingan är i bra skick och korrekt monterad.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Sågdjup vid 90° 65 mm

Sågdjup vid 45° 45 mm

Sågklinga 185/20 mm

Vikt 3,9 kg

Lpa (bullernivå) 96,2 dB(A) K: 3 dB

Lwa (bullereffekt) 107,2 dB(A) K: 3 dB

Vibrationsvärde

bakre handtag

a_n 2,41 m/s ^2 K: 1,5 m/s ^2

främre handtag

a_n 3,246 m/s ^2 K: 1,5 m/s ^2

Sirkelsag

Art.nr. 40-9929 Modell PSC185GH.1

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
