LC 48VE - Elektrisk gressklipper HUSQVARNA - Gratis bruksanvisning og manual

Produkttype	Elektrisk gressklipper
Merke	HUSQVARNA
Modell	LC 48VE
Motor	Briggs & Stratton, 190 cm³, 2900 o/min
Tenningssystem	Champion RJ19LM tennplugg, gap 0,5 mm
Drivstofftankkapasitet	1,2 L
Oljetankkapasitet	0,6 L
Anbefalt motorolje	SAE 30
Vekt (tom)	43 kg
Lydtrykknivå	81 dB(A) ved ørene
Målt/garantert lydeffektnivå	95 / 96 dB(A)
Vibrasjoner (venstre/høyre håndtak)	6,0 / 5,0 m/s²
Klippesystem	3 i 1 (oppsamling, sideutkast, mulching)
Klippebredde	480 mm
Klippehøyde	5 posisjoner, fra 25 til 70 mm
Kniv	Fast, kan slipes
Drift	Bakhjulsdrift, hastighet 5,4 km/t
Start	Elektrisk (batteri må lades) og startsnor
Motorbrems	Sikkerhetsbøyle som stopper motoren på 3 sekunder
Vedlikehold	Rensbart luftfilter, byttbar tennplugg, årlig oljeskift eller hver 25. time
Maksimal stigning	30 grader

Ofte stilte spørsmål - LC 48VE HUSQVARNA

Hvordan starter jeg Husqvarna LC 48VE gressklipperen?

Før første start må batteriet lades. Sørg for at tenningskabelen er koblet til tennpluggen. Trekk motorbremsbøylen mot håndtaket, sett inn tenningsnøkkelen. For startsnoren, trekk sakte og deretter kraftig.

Hvordan lader jeg batteriet på modell LC 48VE?

Åpne låsemekanismen, fjern batteridekselet, løsne tilkoblingene, koble til laderen og la den lade i maksimalt 24 timer.

Hvilken motorolje skal jeg bruke til LC 48VE?

Bruk en høykvalitets 4-takts olje, fortrinnsvis HUSQVARNA SAE 30. Bruk aldri olje for 2-taktsmotorer.

Hvordan tapper jeg motorolje?

Tøm drivstofftanken ved å la motoren gå til den er tom. Koble fra tennpluggkabelen, fjern beskyttelsesdekselet, skru av tappepluggen under maskinen. Fyll på ny SAE 30 olje.

Hvordan justerer jeg klippehøyden?

Stopp motoren. Bruk klippehøydejusteringen på høyre side: skyv spaken mot høyre og deretter fremover for å senke, eller bakover for å heve. Ikke still for lavt for å unngå kontakt med bakken.

Hvordan bytter jeg klippekniven?

Bruk vernehansker. Koble fra tennpluggkabelen og tøm tanken. Fjern bolten, skiven og Belleville-fjæren. Monter den nye kniven med bladene i rotasjonsretningen. Stram bolten til 45-60 Nm.

Hva er maksimal stigning ved bruk?

Ikke bruk gressklipperen i stigning over 30 grader. Arbeid vinkelrett på skråningen for økt sikkerhet.

Hvordan rengjør jeg klippehuset?

Koble en hageslange til tilkoblingen på huset. Skrap bort gjenværende gress med den medfølgende skrapen. Rengjør regelmessig for å unngå opphopning.

Hva er de viktigste sikkerhetsinstruksjonene?

Start aldri innendørs, bruk verneutstyr (hansker, sko, lange bukser), kontroller motorbremsbøylen, løft aldri gressklipperen mens motoren går, og hold barn og dyr unna.

Hvordan oppbevarer jeg gressklipperen utenom sesongen?

Tøm drivstoff- og oljetanker. Oppbevar på et tørt og godt ventilert sted, vekk fra gnistkilder. For batteriet, lad det helt før lagring.

BRUKSANVISNING LC 48VE HUSQVARNA

Les nœyegjennom brauksanvisingen og forsta innholdet fór du brukermaskinen.

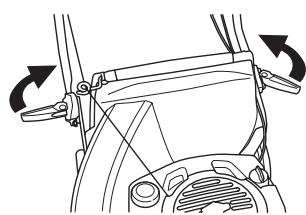

Montering av styre 11

Justering av kopplingsvajer 17

Daglig tillsyn 17

Veckotillsyn 17

Mänadstillsyn 17

TEKNISKA DATA

Tekniska data 18

EG-forsakran om overensstammelse 19

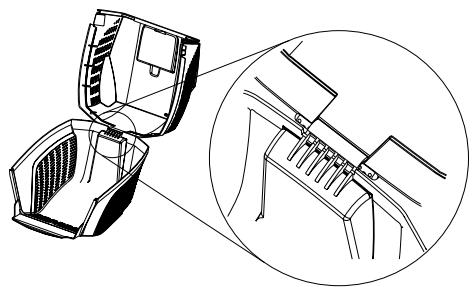

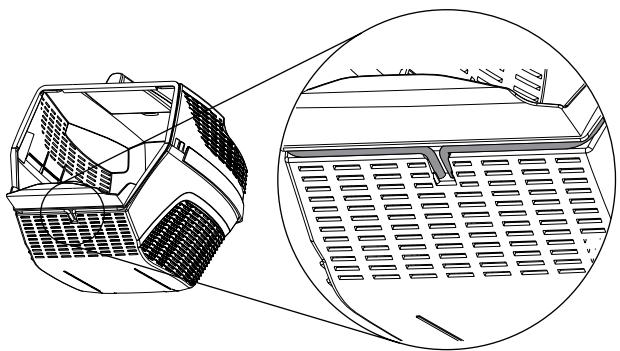

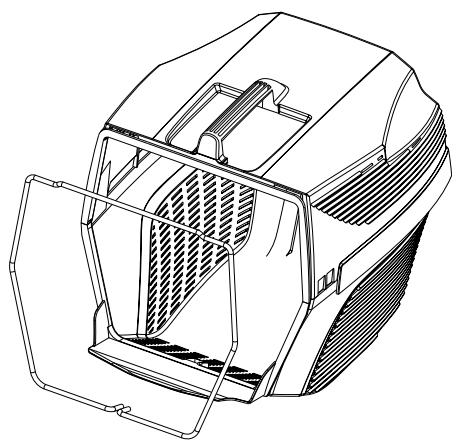

Montering av uppsamlare

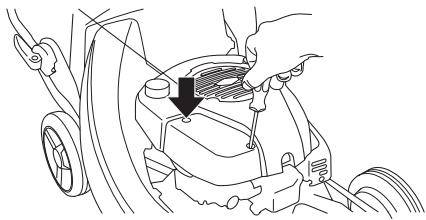

Rengöring av luftfilter

Tag bort luftfilterkapan.

Justering av kopplingsvajer

Personlig beskyttelse 25

Drev og gearkasse 34

Rengoring af klippekappen 35

Indstilling af koblingswire 35

Dagligteftersyn 35

Personlig beskyttelse

• Brug skridsikre og stabile støvler eller sku.

Beklaedningen bør i øvritigt��e taetsiddende, dog uten at hæmme din bevægelsesfrihed.

Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skærskader. Kontroller, at klippeskjoldet er helt og ut den synlige defekter, f.eks. materialerevner.

Motorbremsebojle

Motorbremsen er konstrueret til at standse motoren. Någrebet om motorbremsebojlen slippes, skal motoren standse.

• Kontrolier, at motorbremsen fungerer ordentlich og er intakt.

Se anvisningerne under overskriften Start og stop.

Brændstofsikkerhed

(Tankning/Opbevaring)

Transport og opbevaring

Luk skjoldet og sorg for, at det lases fast med spedningsproppen.

Drivmiddel

ADVARSEL! Sørg for god luftventilation ved al brandstofhandtering.

Benzin

Tryk lasen op, og fjern batteridaekslet.

Løsn batterikablerne.

EF-overensstemmelseserklæring

(Gælder kun Europa)

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den��e et farlig redskap som kan forarsake alvorlige skader eller dodsfall forBrukeren aller andre.

Les nuye gjennom bruksanvisningen og forsta innholdet fdr du bruker maskinen.

Bruk aldri maskinen dersom personer, spesielt barn, ellr husdyr oppholder seg i naerhen.

Se opp for gjenstander som slynges ut og rikosjetterer.

Adversel om roterende kniv.Pass pahender og foter.

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Adversel om roterende kniv.Pass pahender og foter.

Bruk aldri maskinen
innendørs eller i rom uten
ventilasjon. Avgassene
inneholder karbonmonoksid,
en gfitig og livsfarlig gass
uten lukt.

Eksplosjonsfare

Fyll aldri brennstoff med motoren i gang.

Svær tarm overflate.

Stoyutslipp til omgivelsene ifolge EFsdirektiv. Maskinens utslipp angis i kapitletTekniske data og pa klistremerke.

Øvrgie symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markered.

Bruk alltid vernehansker.

Kontroll og/eller vedlikehold skal utfores med motoren slatt av, slipp motorbremsebøylen.

1 Produsent
2 Modell
3 Produktnummer
4 Utgavenummer
5 Serienummer
6 Type
7 Motorinformasjon
8 Vekt

• Les nœye gjennom bruksanvisningen.
• Kontroller skjaereutstyrets montering og justering. Se anvisninger under overskriften Monitoring
• Fyll brennstoff og olje på motoren. Se anvisninger under overskriften brennstoffhandtering.

ADVARSEL! Maskinens opprinnelige konstruksjon på不经 under noen omstendighet endres uten produsentens tillatelse. Bruk alltid original tilleggsutstyr. U autoriserte endringer og/eller tilleggsutstyr kan medfore alvorlige skader eller dodsfall forBrukeren aller andere.

ADVARSEL! En gressklippere som brukes skjodesløst eller galt kan vare et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i dennebruksanvisingen.

ADVARSEL! Langvarig innånding av motorens avgasser kan utgjøre en helsefare.

Husqvarna AB arbeider lopende med a videreutvikle sine produiter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

Innhold

SYMBOLFORKLARING

Symbolforklaring 38
Tiltak for bruk av en ny gressklippere 39

INNNHOLD

Innhold 40

HVA ER HVA?

Personlig beskyttelse 43
Maskinens sikkerhetsutstyr 43
Generelle sikkerhetsinstruktener 44
Generelle arbeidsinstruksjoner 45

MONTERING

Montering av styre 47
Demontering og montering av knivblad 47

BRENNSTOFFHÄNDTERING

Brennstoff 49

START OG STOPP

Start og stopp 50

VEDLIKEHOLD

Vedlikehold 51
Luftfilter 51
Tennplugg 51
Lyddemper 51
Kniv 51

Oljeskift 52

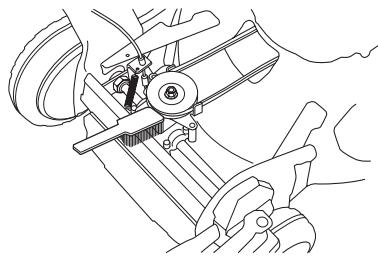

Drivverk og girkasse 52
Rengjoring av klippekåpen 53
Justering av koplingsvaier. 53
Daglig ettersyn 53
Ukentlig ettersyn 53

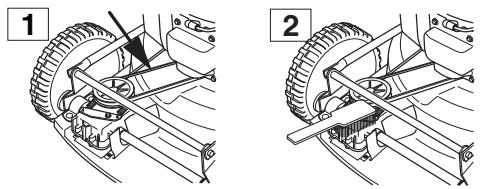

Månedlig ettersyn 53

TEKNISKE DATA

Tekniske data 54
EF-erklæring om samsvar 55

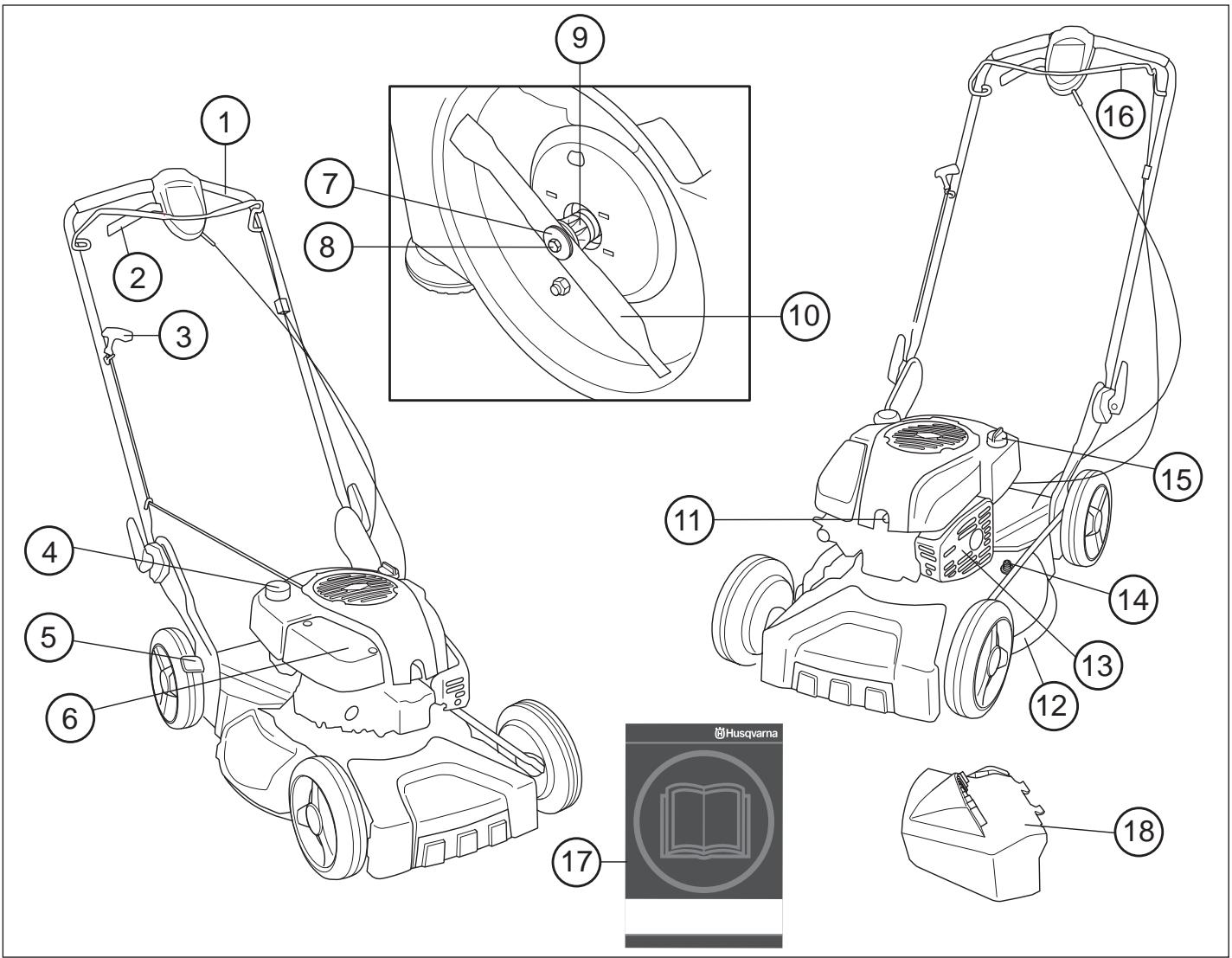

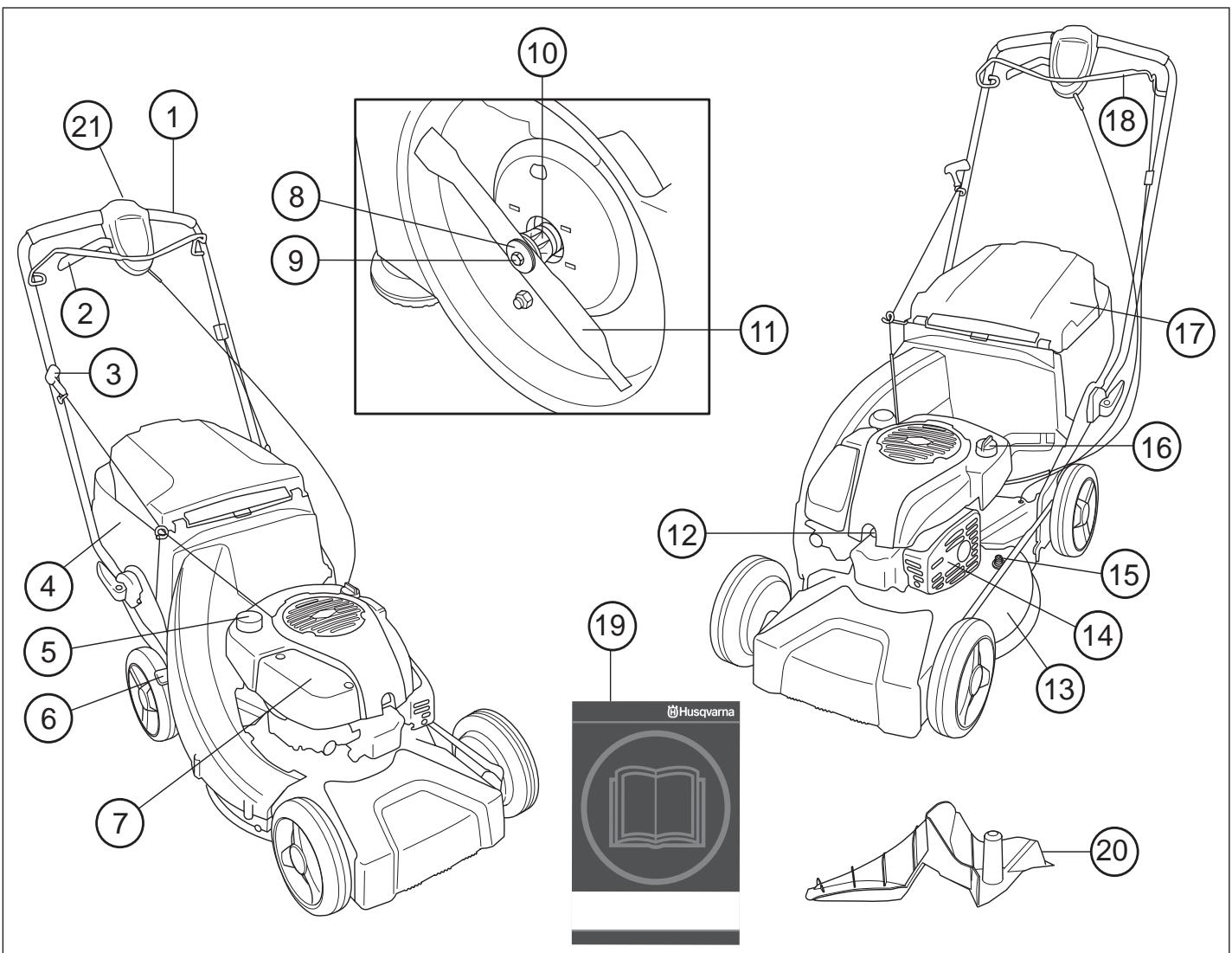

Hva er hva på gressklipperen? LC 48, LC 48V, LC 48VE

1 Handtak / styre
2 Drift
3 Starthandtak
4 Gressoppsamler
5 Brennstofftank
6 Klippehoydehendel
7 Luftfilter
8 Tallerkenfjaer
9 Knivbolt
10 Knivfeste
11 Kniv/skjaereutstyr

12 Tennplugg
13 Klippedeksel
14 Lyddemper
15 Vanntilkopling
16 Oljetank
17 Bakre skjerm
18 Motorbremsebøyle
19 Bruksanvising
20 Mulchingplugg
21 El-start

Hva er hva på gressklipperen? LB 48, LB 48V

1 Handtak / styre
2 Koplingsspak
3 Starthandtak
4 Brennstofftank
5 Klippehoydehendel
6 Luftfilter
7 Tallerkenfjær
8 Knivbolt
9 Knivfeste

10 Kniv/skjaereutstyr
11 Tennplugg
12 Klippedeksel
13 Lyddemper
14 Vanntilkopling
15 Oljetank
16 Motorbremsebøyle
17 Bruksanvising
18 Sideutkast

Personlig beskyttelse

ADVARSEL! Ved all bruk av maskinen skal det brukes personlig verneutstyr.

Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjöring av skjaereutstyr.

• Bruk sklisikre og solide støvler eller skor.

Klaerne bo r ellers vare ettersittende uten a begrense bevegelsesfriheten.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for a vare sikker på at utstyret fungerer. Se kapitet Hva er hva? for a se hvor disse delene er plassert på din maskin.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Følg de kontroll-, vedlikeholds og serviceinstruktjone som er gitt i dette avsnitet.

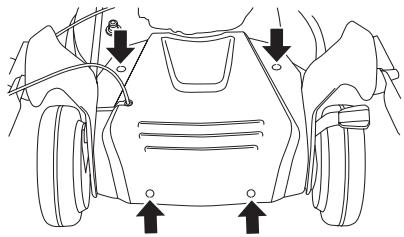

Klippedeksen og beskyttelsesdeksen

Beskyttelsesdekselet er konstruert for Å redusere risikoen for klemmeskader og for Å fange opp en rket drivrem. Kontroller at beskyttelsesdekselet er helt og at det er skrudd ordentlig fast.

Klippedekselet er konstruert for a redusere vibrasjoner og for a reusere risikoen for kuttskader. Kontroller at klippedekselet er helt og uten synlige defekter, f.eks. materialsprekker.

Motorbremsebøyle

Motorbremsen er konstruert for a stanse motoren. Nár grepom motorbremsebøylen slips, skal motoren stanse.

Plasser gressklipperen på et stabilt, plant underlag og start den. Pase at kniven ikke kankommen ikontakt med bakken eller andre gjenstander.

Gi full gass og slipp deretter bremsebøylen.

Motorbremsen skal alltid vare justert sik at motoren stanser innen 3 sekunder.

Lyddemper

Lyddemperen er konstruert fora gi et lydniva som er sa lavt som mulig, og for a lede avgassene fra motoren bort fra brukeren.

ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

I omrader med varmt og tort klima kan faren for brann vare stor. Det forekommer at disse omradene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal vare utstyrt med godkjent gnistfangernett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Kontroller skjæeutstyret. Bruk aldri utstyr som er slovt, sprukket eller skadet.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, på serviceverksted oppsøkes for reparasjon.

Generelle sikkerhetsinstruksjoner

• En gressklipper er bare konstruert for klipping av gressplener. Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de knivene vi anbefaler i kapitlet Tekniske data.
• Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan pavarke syn, vurderingsevne eller kroppskontroll.
  Husk at Brukeren er ansvarlig for ulykker eller farer som rammer andre mensesker ull deres eiendom.

ADVARSEL! Å kjore en motor i et innestengt
eller)dárligventilertromkanforårsake
dødsfallvedkvelingellar
karbonmonoksidforgiftning.

• Ved all bruk av maskinen skal det brukes personlig verneutstyr. Se anvisninger under overskriften Personlig verneutstyr.
• Bruk aldri en maskin som er modifisert slick at den/DD longer er i samsvar med originalutforelsen.
• Bruk aldri annet tilleggsutstyr enn det som er anbefalt i donne bruksanvisningen. Se avnvisninger under ovrskriftene Skjaereutstyr og Tekniske data.

ADVARESL! Feilaktig skjæreutstyr kan øke risikoen for ulykker.

• Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruktene i dette braupsanvisningen. Noen vedlikeholds- og servicetiltak på utføres av erfarne og kualifiserte spezialister. Se anvisninger under overskriften Vedlikehold. Før hvergangsBruk:

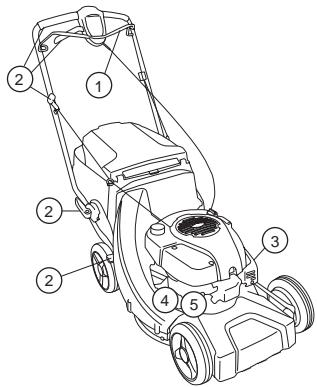

1 Kontroller at motorbremsen fungerer ordentlig og er uskadd. Se anvisninger under overskriften Kontroll av fremseeffekt.
2 Kontroller at samtige handtak og hendler er uskadd og fri for olje.
3 Kontroller at lyddemperen sitter fast og er uskadd.
4 Kontroller at gressklipperens samlige detaljer er trukket til og at de/DD er skadd eller mangler.
5 Kontroller at kniven er uskadd og uten sprekker. Skift kniven om nødvendig.

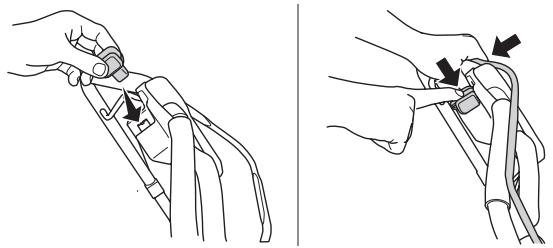

Start

ADVARSEL! Langvarig innanding av motorens avgasser kan utgjore en helsefare.

• Start aldri gressklipperen uten at kniv og samtige deksler er korrekt montert.
• Start aldri maskinen innendørs. Vær bevisst på faren ved innanding av motorens avgasser.
• Forviss deg om at arbeidsområdet er tilstrekkelig opplyst til Å skape et sikkert arbeidsmiljø.
  Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kankommen i kontakt med skjærutstyr. Brukeren er ansvarlig for ulykker som kan oppsta og risikoer overfor mennesker og eiendom.

• Plasser gressklipperen på et stabilt, plant underlag og start den. Pase at kniven ikke kankommen ikontakt med bakken eller andre gjenstander.
• Surr aldri startlinen rundt handen.

Se anvisninger under overskriften Start og stopp.

Brennstoffsikkerhet

ADVARSEL! Brennstoff og brennstoffdamp er meget brannfarlig. Vær forsiktig ved handtering av brennstoff og motorolje. Husk brann-, eksplosjons- og innandingsfare.

• Fyll aldri brennstoff på maskinenningar motoren er i drift.
  Sorg for god ventilasjon ved fylling av bensin og olje.

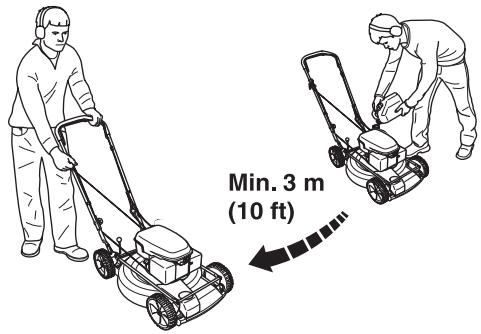

• Flytt maskinen minst 3m fra tankingsstedet før du starter den.

• Start aldri maskinen:

1 Hvis du har sølt brennstoff erler motorolje pa maskinen. Tørk opp alt søl og la bensinrestene fordampe.
2 Hvis du har sølt brennstoff eller motorolje på deg selv eller klærne dine. Skift klær.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Ved lengre tids oppbevaring og transport av gressklipper ma brennstoff- og motoroljetanken tømnes. Hør med nærmestre bensinstasjon hvor du kan blkvitt overflødig brennstoff og motorolje.
• Oppbevar gressklipperen og brennstoffet slick at eventuelle lekkasjer og damper ikke i fare foråkommen i kontakt med gnister eller øpen ild. For eksempel el-maskiner, el-motorer, el-kontakter/strombrytere, varmekjeler eller liknende.
• Brennstoff skal alltid oppbevares i beholderere som er spesielt beregnet og godkjent for dette.

Generelle arbeidsinstruksjoner

ADVARSEL! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med gressklipper. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og practisk erfaring. Nár du kommt ut for en situasjon som gjør deg usikker på fortsett bruk, skal du rådfore deg med en ekspert. Henvend deg til din forhandler, ditt serviceverksted eller en erfaren gressklipperbruker. Unngå all bruk du ikke føler deg kvalifisert til!

Grunnleggende sikkerhetsregler

Passpəomgivelsene:
- For Å vare sikker på at ikke mensesker, dyr eller annet kan pávirke din kontroll over maskinen.
- For à forhindre at de forannevnte risikerer Åkommen i kontakt med skjæeutstyret.
- Før klipping pabegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen. Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan fore til at kniven blir slov og at motorakselen blir bød.
- Løft aldri opp gressklipperen eller bør denningar motoren er startet. Hvis du på løfte gressklipperen, stans Forst motoren og fjern tenningskabelen fra Tennpluggen.

• Unngå bruk i tatsächlig vær. Slik som tett tak, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i tatsächlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
• Sarg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflying (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skranende terreng.
  Gressklipperen boR畸形 brukes i storre helling enn 30 grader.
• Motoren skal slas av ved forflying over terreng som/DDs skal klippes. For eksempel grusgang, stein, singel, asfalt osv.

Følg punktene over, men bruk aldri en gressklipper uten mulighet til á kunne tilkalle hjelp i tilfelle en ulykke.

Grunnleggende klippeteknikk

ADVARSEL! Pase at/DDke hender og foter kommer til skjaereutstyret nar motoren er i gang.

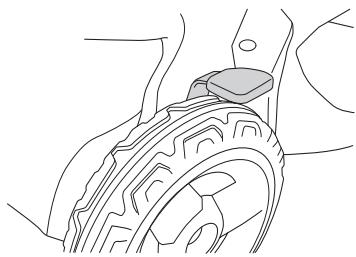

Generelt

• Det kan vare farlig Å klippe gress i skräninger. Ikke bruk gressklipperen i svært bratte skräninger.
• Gressklipperen bør ikke brukes i større helling enn 30 grader.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere Å gå på tvers i en skråning enn opp og ned.
• För klipping pâbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
• Løft aldri opp gressklipperen eller bør den nár motoren er startet. Hvis du må lofte gressklipperen, stans Forst motoren og fjern tenningskabelen fra Tennpluggen.
• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan före til at kniven blir slov og at motorakselen blir boyd. En boyd aktel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, på maskinen stanses øyeblinkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.
• Klipp aldri mer enn 1/3 av gressets lenghte. Dette gjelder spesielt i tørkeperiodeer. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.

Slá av motoren før klippehøyden endres.

Klippehoyden kan stilles i fem ulike stillinger, mm

Ikke still klippehøyen for lav't, da det er risiko for at knivenetar i bakken ved ujevnheter.

Innstilling av klippehoyde

Slá av motoren før klippehøyden endres.

Still inn klippehoyden med klippehoydehendelen pa klipperens høyre side.

• Klippehøyden senkes ved á före spaken til høyre og deretter frem.

• Klippehøyden økes ved á före spaken til høyre og deretter bakover.

Ikke still klippehoyden for lav't, da det er risiko for at knivenetar i bakken ved ujevnheter.

Montering av styre

Løft opp styret til styrets øvre rørkonstruksjon er rett overfor styrets nedre del. Skru laserattene ordentlich til.

Demontering og montering av knivblad

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjareutstyret. Knivene er svert skarpe, og det kan svertlett oppsta kuttskader.

Tenningskabelen skal alltid lösnes fra tennpluggen før reparasjon, rengjöring ell er vedlikeholdsarbeid.

Tøm alltidbensintanken for du legger gressklipperen paskiden.

Demontering

• Skru ut bolten som holder kniven.

Fjern bolt, skive og tallerkenfjaer.
Ta av kniven.

Montering

• Plasser kniven sik at eggene peker i rotasjonsretningen.
• Monter tallerkenfjæren, på at den sentreres ordentlig pà motorakselen.

Montering av oppsmler

• Loft den bakre skjermen og heng opp gressbeholderen.

Sideutkast

LC48, LC 48VE, LC48V, kan brukes med mulchingfunksjonen på følgende på:

Loft opp den bakre skjermen og lsoft bort beholderen.

Sett mulchingpluggen i oppsmalerkanalen.

Steng skjermen og pass på at den lases fast med mulchingpluggen.

Brennstoff

ADVARSEL! Sørg for god luftventilasjon ved handtering av brennstoff.

Bensin

• Bruk blyfri kvalitetsbensin. Blyholdig bensin kan brukes dersom blyfri bensin ikke finnes.
• Bruk bensin med minst 77 oktan.
• Hvis maskinen ikke brukes over en lenghteperiode, skal brennstofftanken tommas og rengjores.

Motorolje

Kontroller oljenivæt for gressklipperen startes. For lav't oljenivåkan forårsake akvorlige motorskader.

• For Beste resultat og funksjon, bruk HUSQVARNA fireaktsolje.
• Hvis HUSQVARNA fireaktsolje ikke er tilgengelig, kan det brukes annen fireaktsolje av hoy kvalitet. Kontakt forhandleren ved valg av olje. Vi anbefaler generelt SAE 30.
• Bruk aldri olje ment for totaksmotorer.

Kontroller oljenivæt for gressklipperen startes. For lav't oljenivå kan forårsake akvorlige motorskader.

Oljenivå

Skru av oljepafyllingslokket og kontroller oljenivæt pa peilepinnen som sitter pa lokket.

Oljepafyllingslokket mæ vare skrudd helt ned for a gi et korrekt bilde av oljenivaet.

Fylling av brennstoff

Det pågressive røykes eller plasseres varme objekter iærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen fra tankingsstedet før start.

Ikke fyll pa for mye bensin. La det vare ca. 35 mm under tanklokket, sik at bensinen kan ekspandere.

Tørk rent rundt tanklokket. Rengjør brennstoff- og oljetanken regelmessig. Brennstofffilteret skal skiftes minst en gang árlig. Forurensninger i tankene fører til driftsforstyrelser.

Flytt alltid maskinen ca. 3 meter fra pafyllingsstedet for start.

Start og stopp

ADVARSEL! Før start på man legge merke til følgende:

Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven lnsne og forarsake persorskade.

Flytt alltid maskinen fra tankingsstedet før start.

Plasser maskinen på et fast underlag. Pass på at skjæeutstyret ikke kan hekte seg opp i noe.

Sorg for at/DDukommende oppholder seg i arbeitsomradyet.

Start

Trekk motorbremsebøylen helt mot det øvre handtaket med venstre hare.

Ta tak i starthandtaket med høyre hare og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt harenden.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke handtaket fra helt utdratt stilling. Dette kan skade maskinen.

LC 48VE er utstyrt med elektronisk start, som brukes på følgende mæte.

• För den elektroniske starten brukes for ogeste gang, mä batteriet lades. Se anvisninger under overskriften Vedlikehold.
• Fell inn motorbremsebøylen mot styret.
• Sett inn tenningsnøkkelen og skyv den inn.

Drift

Maskinene er selvgaende med bakhjulsdrift For a bruke trekk pa hjulene, trekker du koplingsspaken mot deg.

Driften har trinnløs regulering.

Stopp

Motoren stanses ved à slippe motorbremsebøylen.

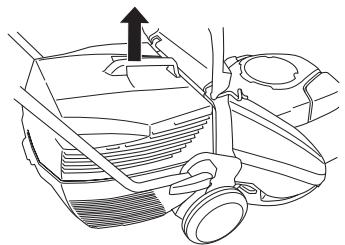

Temme gressoppsamleren, LC48, LC48V, LC 48VE

• Løft opp den bakre skjermen og løft bort beholderen.

• Snu beholderen og tøm ut alt gresset.

Vedlikehold

ADVARSEL! Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæeutstyret har stanset. Kople tennpluggkabelen fra tennpluggen.

Tenningskabelen skal alltid løns fra tennpluggen før reparasjon, rengjöring eller vedlikeholdsarbeid.

Luftfilter

Luftfilteret på rengjøres regelmessig for støv og smuss for Å unngå:

• Forgasserforstyrrelser
  Startproblemer
• Därligere effekt
  Unodvendig slitasje pà motorens deler.
• Unormalt høyt brennstofforbruK.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor ma det skiftes med jevne mellomrom. Et skadet luftfilter ma alltid skiftes.

Rengjøring av luftfilteret

Ta av luftfilterdekselet.

Ta av luftfilteret og kontroller at det er helt. Bytt til nytt luftfilter hvis du merker at det er mangelfullt.

Rengjør filteret ved Å banke det mot et plant underlag. Bruk aldri lsemed petroleum, f.eks. parafin, eller trykkuft for a renjore filteret.

Pase ved montering at luftfilteret lukker welt tett mot filterholderen.

Tennplugg

Lyddemperen er utformet for a dempe lydnivæt og for a lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tør og brenbart materiale.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

Bruk aldri en maskin som har defekt lyddemper.

Kniv

ADVARSEL! Bruk alltid kraftige hansker ved reparasjon av skjareutstyret. Knivene er meget skarpe og kanlett forårsake kuttskader.

Det er viktig Å ha en skarp og korrekt balansert kniv. Løsne bolten som holder kniven og lever kniven til et serviceverksted minst en gang per År for sliping og balansering. Egnet tidspunkt for dette er etter klippesesongens slutt.

Nár du monterer kniven igjen skal bolten trekkes til med et moment på 45-60 Nm. Se anvisninger under overskriften Montering

Hvis kniven slar mot fremmedlegemer som steiner, rottter elliknende, slurer kniven mot knivfestet. Derfor kan knivfestets anleggsflate se litt slitt ut, hvilket er helt i orden. Dette er en sikkerhetsanordning som reduserer risikoen for at motorakselen blir boyd.

Oljeskift

Motoroljen skal byttes hvertar og hvver 25. arbeidstimearbetstimme.

Gjør sik ved bytte av olje:

• Løsne skruene som holder beskyttelsedsdekselet og成立以来 dekselet.

• Skru av oljepafyllingslokket.

• Oljen kan tappers ut fra undersiden ved Å løsne oljepluggen. Ikke glem Å sette på plass oljepluggen før det fylles olje igjen.

• Skru på oljepäfyllingslokket.

Lade batteri

Skyv opp Iasn og fjern batteridekselet.

• Løsne batterikablene.

Koble til batteriladeren og la batteriet lades i maks. 24 timer.

Drivverk og girkasse

LC 48V, LC 48VE

• Løft opp den bakre skjermen og løft bort beholderen.

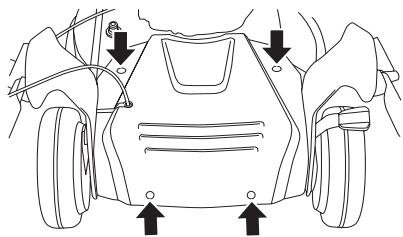

  Fjern de 4 skruene fra oppsamlerkåpen og løft bort kåpen.

LC 48V, LC 48VE, LB 48V

• Pase at hjul og hjulaksler er rene og frie for lov, gress osv. Det er onså viktig Å holde det rent rundt girkassen til drivverket.
  Ta av beskytellsedesdekselet ved a skru ut skruene.

Trekk deretter ut beskyttelseskapen oppover.
- Rengjør girkassen med en børste. Kontroller øgså at drivremmen og remhjulet er fri for defekter som for eksempel sprekker.

Rengjøring av klippekåpen

Koble en vannslange til uttaket på klippekåpen.

Skrap bort restene med skrapen som folger med maskinen.

Nedenfor folger noen generelle vedlikeholdsinstruksjoner.

Daglig ettersyn

1 Kontroller at motorbremsebøylen fungerer sikkerhetsmessig.
2 Borst gressklipperen ren for ,gress og liknende.
3 Kontroller oljenivæt.
4 Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.
5 Kontroller at skruer og mutre er trukket til.
6 Kontroller skjæeutstyret. Bruk aldri kniver som er slove, sprukne eller skadet.

Ukentlig ettersyn

1 Rengjor luftfilteret. Skift om ndvendig.
2 Rengjør tennpluggen. Kontroller at elektrodeavstanden er 0,51 mm.
3 Rengjor kjoleflensene pa cylinderten.

Månedlig ettersyn

1 Kontroller at drivremmen er hel og uten synlige defekter.
2 Rengjor girkassen.
3 Kontroller brennstofffilteret og brennstoffslangen. Skift om nødvendig.
4 Rengjor brennstofftanken innvendig.

Tekniske data

	LC 48	LC 48V	LB 48	LB 48V	LC 48VE
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylindervolum, cm3:	190	190	190	190	190
Turtall, rpm	2900	2900	2900	2900	2900
Tenningssystem
Tennplugg	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodeavstand, mm	0,5	0,5	0,5	0,5	0,5
Brennstoff-/smøresystem
Volum bensintank, liter	1,2	1,2	1,2	1,2	1,2
Volum oljetank, liter	0,6	0,6	0,6	0,6	0,6
Motorolje	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vekt
Gressklipper med tomme tanker, kg	38	38	34	34	43
Lydnivå(se anm. 2)
Lydtrykknivå ved brukerens øre, dB(A)	81	81	79	79	81
Støyutslipp
(se anm. 1)
Lydeffektnivå, mål dB(A)	95	95	93	93	95
Lydeffektnivå, garantert LWA dB(A)	96	96	95	95	96
Vibrasjonsnivåer
(se anm. 2)
Håndtak venstre, m/s2	6,0	6,0	2,7	2,7	6,0
Håndtak høyre, m/s2	5,0	5,0	4,7	4,7	5,0
Klipping
Klippesystem	3 in 1	3 in 1	2 in 1	2 in 1	3 in 1
Klippehøyden kan stilles i fem ulike stillinger, mm	25-70	25-70	25-70	25-70	25-70
Klippebredde, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Drift
Hastighet, km/h	-	5,4	-	5,4	5,4

Anm.1: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) ifolge EF-direktiv 2000/14/EC.
Mrk. 2: Vibrasjoner og lydtrykk malt i henhold til EN 836:1997/A2:2001

For informasjon angaende stoyutslippene, se kapitlet Tekniske data.

Det angitte organ 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÄDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Sertifikatene har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084 - Husqvarna LC 48VE

Huskvarna, 13. oktober 2008

Bengt Ahlund, Utviklingssjef

Merkkien selitykset
