Produkttyp	Elektrisk gräsklippare
Märke	HUSQVARNA
Modell	LC 48VE
Motor	Briggs & Stratton, 190 cm³, 2900 varv/min
Tändsystem	Tändstift Champion RJ19LM, elektrodavstånd 0,5 mm
Bränsletankens kapacitet	1,2 L
Oljetankens kapacitet	0,6 L
Rekommenderad motorolja	SAE 30
Vikt (tom)	43 kg
Ljudtrycksnivå	81 dB(A) vid öronen
Uppmätt/garanterad ljudeffektnivå	95 / 96 dB(A)
Vibrationer (vänster/höger handtag)	6,0 / 5,0 m/s²
Klippsystem	3-i-1 (uppsamling, sidoutkast, mulching)
Klippbredd	480 mm
Klipphöjd	5 lägen, från 25 till 70 mm
Kniv	Fast, slipbar
Drivning	Bakdrev, hastighet 5,4 km/h
Start	Elektrisk (batteri som laddas) och startsnöre
Motorstopp	Säkerhetsbygel som stoppar motorn på 3 sekunder
Underhåll	Rengörbart luftfilter, utbytbart tändstift, oljebyte årligen eller var 25:e timme
Max lutning	30 grader

Vanliga frågor - LC 48VE HUSQVARNA

Hur startar man gräsklipparen Husqvarna LC 48VE?

Innan första start, ladda batteriet. Se till att tändkabeln är ansluten till tändstiftet. Dra motorstoppbygeln mot handtaget och sätt i tändningsnyckeln. För startsnöret, dra långsamt och sedan kraftigt.

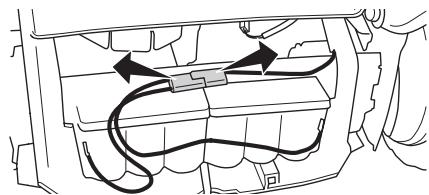

Hur laddar man batteriet till modellen LC 48VE?

Öppna låsanordningen, ta bort batterilocket, lossa anslutningarna, anslut laddaren och låt ladda i högst 24 timmar.

Vilken motorolja ska man använda till LC 48VE?

Använd en högkvalitativ 4-taktsolja, helst HUSQVARNA SAE 30. Använd aldrig olja för 2-taktsmotorer.

Hur tappar man ur motoroljan?

Töm bränsletanken genom att låta motorn gå tills den är tom. Koppla bort tändkabeln, ta bort skyddskåpan, skruva loss avtappningspluggen under maskinen. Fyll på med ny SAE 30-olja.

Hur justerar man klipphöjden?

Stäng av motorn. Använd klipphöjdsreglaget på höger sida: tryck spaken åt höger och sedan framåt för att sänka, eller bakåt för att höja. Justera inte för lågt för att undvika kontakt med marken.

Hur byter man klippkniven?

Använd skyddshandskar. Koppla bort tändkabeln och töm tanken. Ta bort bulten, brickorna och Belleville-fjädern. Montera den nya kniven med bladen i rotationsriktningen. Dra åt bulten till 45-60 Nm.

Vilken är den maximala lutningen för användning?

Använd inte gräsklipparen på en lutning över 30 grader. Arbeta vinkelrätt mot lutningen för ökad säkerhet.

Hur rengör man klippaggregatet?

Anslut en trädgårdsslang till anslutningen på aggregatet. Skrapa bort kvarvarande gräs med den medföljande skrapan. Utför regelbunden rengöring för att undvika ansamling.

Vilka är de viktigaste säkerhetsföreskrifterna?

Starta aldrig inomhus, använd skyddsutrustning (handskar, skor, långbyxor), kontrollera motorstoppbygeln, lyft inte gräsklipparen när motorn är igång, och håll barn och djur på avstånd.

Hur förvarar man gräsklipparen under lågsäsong?

Töm bränsle- och oljetankarna. Förvara på en torr och ventilerad plats, borta från gnistkällor. För batteriet, ladda det fullt innan förvaring.

BRUKSANVISNING LC 48VE HUSQVARNA

Läsigenom bruksanvisingen noggrant och Förstå innehålet innan du använder maskinen.

WARNING! Maskinen kan felaktigt aller slarfvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador aller dödsfall for användaren aller andra.

Läsigenbruksanvisingen noggrant och Förstä innehålet innan du användernaskinen.

Använd aldrig maskinen om personer, speciellt barn, uller husdjur uppehäller sig i narheten.

Varning for utslungade foremål och rikoschetter.

Varning for roterande kniv. Akta hander och fötter.

Varning for roterande kniv. Akta hander och fötter.

Använd aldrig maskinen inomhus aller i utrymmen som saknar ventilation.

Avgaserna innehaller kolmonoxid, en luktlos, gifting och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn igang.

Mycket het yta.

Bulleremissioner till omgivningen enigt
Europeiska Gemenskapens direktiv.
Maskinens emission anges i kapitel
Tekniska data och på dekal.

Övriga på maskinen angivna symboler/dekaler avser spefika krav for certifieringar på vissa marknader.

Använd alltid skyddshandskar.

Regelbunden rengöring kravs.

Okular kontroll.

Tändkabeln skull alltid lossas frän tändstiftet fore reparation, rengöring eller underhällarsbete.

Kontroll och/eller unterhalb skall utforas med motorn franslagen, slapp motorbromsbygeln.

Åtgårder före användning av ny gräsklippare

Läsigenom brauksanvisningen noggrant.
- Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.
Tanka och fyll på olja i motorn. Se anvisningar under rubrik branslehantering.

WARNING! Under inga forhällanden fãr maskinens ursprungliga utformning ändrasutan tillstand frän tillverkaren. Använd alltid originaltillbehör. Icke auktoriseradeändringar och/eller tillbehör kan medforaalvarliga skador eller dödsfall for Föraren aller andra.

WARNING! En gräsklippare kan felaktigt aller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det ar mycket viktigt att du laser och forstår innehålet ienna braupsanvisning.

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

Husqvarna AB arbetar ständigt med att vidareutveckla sinaprodukter och forbehäller sig)därfor ratten till andringarbeträffande bl.a. form och utseendeutan foregående meddelande.

Innehåll

SYMBOLFÖRKLARING

Symbolförklaring 2

Atgarderforeanvandningavnygrasklippare 3

INNEHÄLL

Innehall 4

VAD AR VAD?

Vad ar vadPGAgrasklipparen? 5

Vad ar vadPGAgrasklipparen? 6

SAKERHETSINSTRUCTIONS

Personligt skydd 7

Maskinens sakerhetsutrustning 7

Allmanna sakerhetsinstruktioner 8

Allmanna arbetsinstruktioner 9

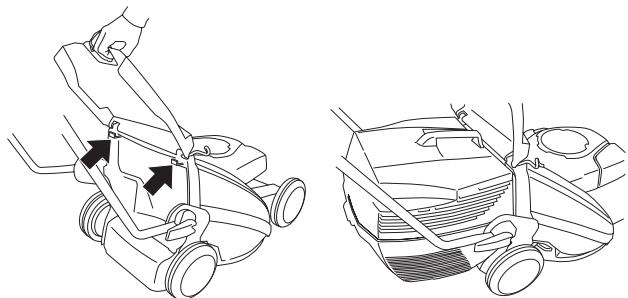

MONTERING

Demontering och montering av knivblad 11

BRÄNSLEHANTERING

Drivmedel 13

START OCH STOPP

Start och stopp 14

UNDERHALL

Underhäll 15

Luftfilter 15

Tändstift 15

Ljuddampare 15

Kniv 15

Byte av olja 16

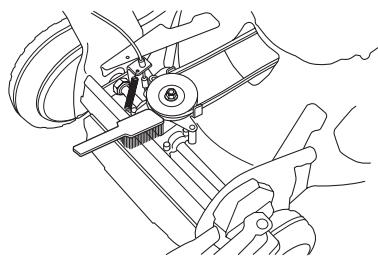

Drivning och vaxellada 16

Rengoring klippkapa 17

Vad ar vad på gräsklipparen? LC 48, LC 48V, LC48 VE

1 Handtag/styre
2 Driving
3 Starhandtag
4 Gräsuppsamlare
5 Bransletank
6 Klipphöjdsgrlage
7 Luftfilter
8 Tallriksfjader
9 Knivbult
10 Knivfaste
11 Kniv/skarutrustning

12 Tändstift
13 Klippkapa
14 Ljuddampare
15 Vattenanslutting
16 Oljetank
17 Bakre skold
18 Motorbromsbygel
19 Bruksanvising
20 Mulchingplugg
21 Elstart

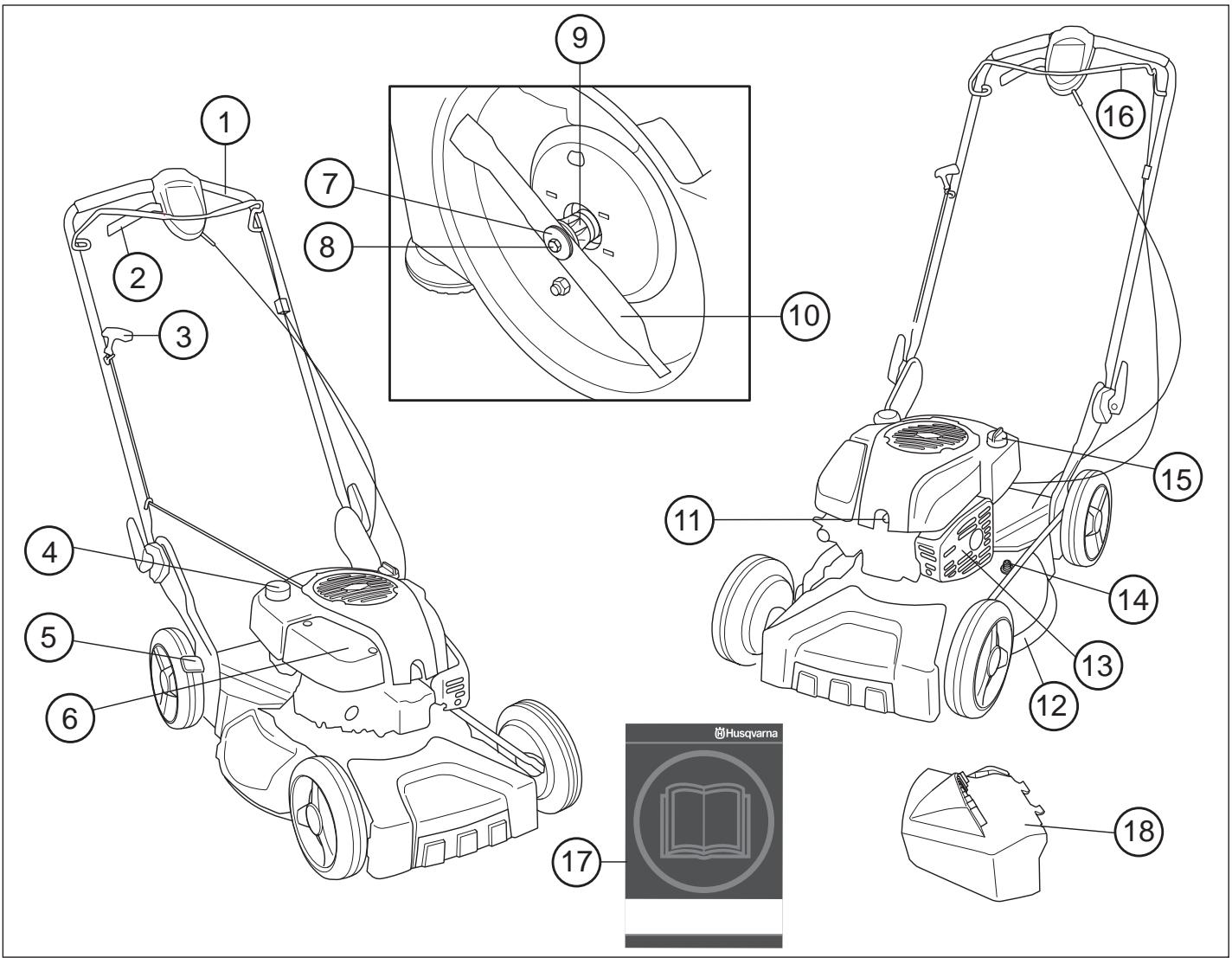

Vad ar vad på gräsklipparen? LB 48, LB 48V

1 Handtag/styre
2 Kopplingsspak
3 Starhandtag
4 Bransletank
5 Klipphöjdsgrlage
6 Luftfilter
7 Tallriksfjader
8 Knivbult
9 Knivfaste

10 Kniv/skarutrustning
11 Tändstift
12 Klippkapa
13 Ljuddampare
14 Vattenanslutting
15 Oljetank
16 Motorbromsbygel
17 Bruksanvisning

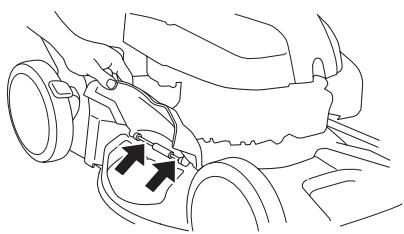

18 Sidutkast

Personligt skydd

WARNING! Vid all användning av maskinen skall personligt skydd anvandas.

• Handskar ske användas när det behövs, t ex vid montering, inspektion aller rengöring av skärutrustning.

• Använd alltid kraftiga langbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

Använd halkfria och stadiga stövlar eller skor.

Klädseln i övrit gör vara ätsittande utan att begränsa dina röresemöjligheter.

Maskinens sakerhetsutrusting

I detta avsnitt forklaras vilka maskinens sakerhetsdetaljer ar, vilken functiOn de har smt hur kontroll och underhall skall utforas for att sakerstalla att de ar i Funktion. Se kapitel Vad ar vad?, for att hitta var dessa detaljer ar placerade pà din maskin.

WARNING! Använd aldrig en maskin med defekta sakerhetsdetaljer. Folj i detta avsnitt listade kontroll-, underhälls- och serviceinstruktioner.

Klippkäpa och skyddskäpa

Skyddskapan ar konstruerad for att minska risken for klämskador och for att fanga upp en brusten drivrem. Kontrollera att skyddskapan ar hel och att den ar ordentlich fastskruvad.

Klippkäpan ar konstruerad for att reducera vibrationer och for att minska risken for skärskador. Kontrollera att klippkäpan ar hel och utan synbara defekter, tex materialsprickor.

Motorbromsbaygel

Motorbromsen ar konstruerad for att stanna motorn. När greppet om motorbromsbygeln släpps skamotorn stanna.

• Kontrollera att motorbromsen fungerar ordentlich och är oskadd.

Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma ikontakt med marken eller annat foremål.

Ge fullgas och slapp sedan bromsbygeln. Motorbromsen skall alltid vara justerad sä att motorn stannar inom 3 sekunder.

Ljuddampare

Ljuddamparen ar konstruerad for att ge sā lāg ljudniva som möjligt samt for att leda bort motorns avgaser fran användaren.

WARNING! Motorns avgaser ar heta och kan innehälla gnistor vilka kan orsaka brand. Starta dārfor aldrig maskinen inomhus eller nara eldfängt material!

I områden med varmt och torrt klimat kan risiken for brändere vara pātaglig. Det forekomm er att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkänct gnistfängarnat.

För ljuddämpare ar det mycket viktigt att instruktionerna für kontroll, unterhalb och service följs.

WARNING! Under somt en stund after
användning År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Anvand aldrig en maskin som har en defekt ljuddampare.
- Kontrollera att ljuddämparen sitter fast och ar oskadad.

Skärutrustning

Undvik att kniven slår mot främnde foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. Var noga med att alltid ha en väl slipad och korrekt balanserad kniv. Se även anvisningar under rubrik Underhäll.

Kontrollera skärutrustingen. Använd aldrig slö, sprucken aller skadad utrustning.

Kontrollera även att knivbulten ár hel och att motoraxeln inte ár krokig.

Vid byte av kniv eller knivfaste ske alltid bricka och tallriksfjader bytas ut.

WARNING! Använd aldrig en maskin med defekt sakerhetsutrustning. Maskinens sakerhetsutrustning ska kontrolleras och unterhällas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ske serviceverkstad uppsökas for reparation.

Allmanna sakerhetsinstruktioner

• En gräsklippare ar endast konstruerad for klippning av gräsmattor. De enda tillbehör ni fär använda motorenheten som drivkälla till ar de knivar vi reckmenderar i kapitel Tekniska data.
• Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan páverka din syn, ditt omdöme eller din kroppskontroll.
  Tänk på att användaren är ansvarig for olyckor eller farorforallandra manniskor aller deras egendom.

WARNING! Att körä en motor i ett instängt eller)dàlgit ventilerat utrémme kan orsaka dödsfall genom kvävning aller kolmonoxidförgiftning.

• Vid all användning av maskinen skall personligt skydd användas. Se anvisningar under rubrik Personligt skydd.
  Använd aldrig en maskin som modifierats sa att den ej langre overensstämmer med originalutforandet.
• Använd aldrig andra ön i denna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.

WARNING! En felaktig skärutrustning kan öka risiken for olyckor.

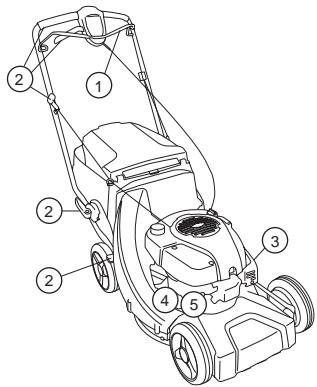

• Använd aldrig en maskin som är felaktig. Följ underhälls-, kontroll- och serviceinstruktioner ienna bruksanvising. Vissa unterhälls- och serviceåtgårderskall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhäll. Färe varje användning:

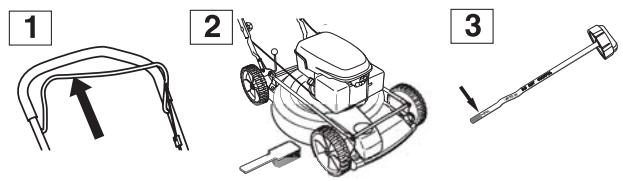

1 Kontrollera att motorbromsen fungerar ordentigt och ar oskadd. Se anvisningar under rubrik Kontroll av bromsverkan.
2 Kontrollera att samtiga handtag och reglage ar oskadade och fria frän olja.
3 Kontrollera att Ijuddämparen sitter fast och ar oskadad.
4 Kontrollera att gräsklipparens samtiga detaljer År atdragna och att de inte År skadade eller saknas.
5 Kontrollera att kniven ar oskadad och inte har nagra sprickor. Byt kniven om det behovs.

Start

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

• Starta aldrig gräsklipparenutan att kniv och samtiga kāpor ār korrekt monterade.
• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.
• Försakra dig om att arbetsområdet är tillräckligt upplyst for att skapa en saker arbetsmiljö.
• laktion ogivningen och var saker på att det inte finns risik att manniskor eller djur kan komma i kontakt med skärutrustningen. Användaren är ansvarig for tillbud och risker gentemot manniskor och egendom.

• Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat foremål.
  Vira aldrig startlinan runt handen.

Se anvisningar under rubrik Start och stopp.

Bränslesäkerhet

(Tankning/Fövaring)

WARNING! Bränsle och brändsleångor är mycket brandfarliga. Var försiktig vid hantering av brändsle och motorolja. Tänk på brand-, explosions- och inandningsrisiker.

Tanka aldrig maskinen nar motorn ar i drift.
Sorj for god ventilation vid tankning och oljepafyllning.

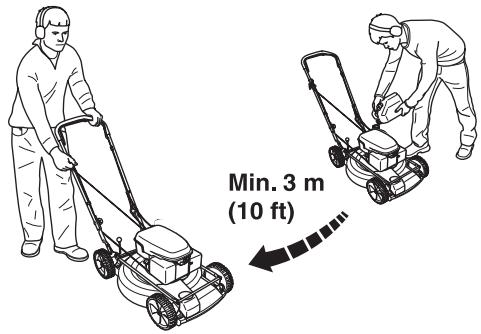

- Flytta maskinen minst 3m fran tankningsstallet innan du startar.

• Starta aldrig maskinen:

1 Om du spilt bransle aller motorolja pa maskinen. Torka av allt spill och lat bensinresterna avdunsta.
2 Om du spillt bransle eller motorolja på dig själv eller dina kläder. Byt kläder.
3 Om maskinen lacker bransle. Kontrollera regelbundet after lackage fran tanklock och bransledningar.

Transport och forvaring

• Vid langre tids forvaring och transport av gräsklippare skall bransle- och motoroljetankarna tommas. Hör med njarmaste bensinstation var du kan göra dig av med bransle och motoroljeöverskott.
• Förvara gräsklipparen och brändslet sä att eventuellt laktion och ángor inte riskerar att komma i kontakt med gnistor eller öppen laga. Exempelvis elmaskiner,elmotorer, elkontakter/strombrytare, värmeppannor eller liknande.
• Vid Förvaring av brändsle skall forändamålet speiciellt avsedda och godkända behällare användas.

Allmännaribetsinstruktioner

VARNING! Detta avsnitt behandlare grundlaggande sakerhetsregler for arbete med grasklippare. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och practisk erfarenhet. När du råkar ut För en situation som gör dig osäker angäende fortsatt användning skall du rådfråga en expert. Vänd dig till din Återförsäljare, din serviceverkstad eller en erfaren grasklippeanvändare. Undvik all användning du anser dig otillräckligt kualificerad für!

Grundläggande sakerhetsregler

• lakta omgivningen:
• För att sakerställa att inte manniskor, djur erler annat kan pÅverka din kontroll over maskinen.

• För att forbindra att de forutnamnda inte riskerar att komma i kontakt med skärurtrustningen.

• Innan klippning pabörjas ske grenar, kvistar, stenar etc. avlågsnas frän gräsmattan. Undvik att kniven slár mot främmande foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slo och att motoraxeln blir krokig.

• Lyft aldrig upp gräsklipparen eller bar omkring den Near motorn År startad. Om du måste lyfta gräsklipparen, stanna forst motorn och ta bort tandkabeln frän tändstiftet.

• Undvik användning vid ogynnsamma väderleksforhällanden. Exempelvis tät dimma, kraftigt regn, hard vind, stark kyla, osv. Att arbeta i)daltimore vader ar tröttsmt och kan skapa farliga omständigheter, exemplVIS halt underlag.
• Se till att du kan gå och stå sækert. Titta after eventuella hinder vid en ovändat forflyttning (rotter, stenar,GRENAR, gropar, diken, osv.).Iaktta stor forsiktighet vid arbete i sluttande terräng.
• Gräsklipparenöm inte användas vid större lutningän 30 grader.
• Motorn skå stängas av vid forfylttning över terräng som inte skä klippas. Exempelvis grusgang, sten, singel, asfalt etc.

Bromsbygeln fär aldrig vara permanent Förankrad i handtaget\ när maskinen är igäng.

Följ ovannämnda punkter men anecd virig en gräsklippare utan möljeh att kunna pakalla hjälp i handelse av olycka.

Grundläggande klippteknik

WARNING! Se till att händer och fötter intekommen Åt skärutrustningen Near motorn är i gäng.

Allmänt

• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter.
• Gräsklipparenöm inte användas vid större lutningän 30 grader.
• Vid sluttande terräng bör gangsträken laggas vinkelrätt mot lutningen. Det ar mycket lattare att gå på tvären i en lutting an upp och ner.
• Innan klippning pabörjas ske grenar, kvistar, stenar etc. avlågsnas是从gräsmattan.
• Lyft aldrig upp gräsklipparen ellerBAR omkring den när motornærstartad.Om du maste lyfta gräsklipparen, stanna forst motorn och ta bort tandkabeln fran tändstiftet.
  Undvik att kniven slar mot främande foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slo och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medfor stor risk for att kniven lossnar.
• Om nagot främande foremål träffas eller om vibrationener uppSTAR sku du stanna maskinen. Ta bort tändkabeln fråntändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.
• Klipp aldrig mer'an 1/3 av gräsets langd. Detta gäller särskilt under torrperioder. Klipp Först med stor klipphoffd. Kontrollera sedan resultatet och sank till lamplig hojd. Om gräset ar extra langt, kör sakta och klipp eventuellt två gänger.

• Spring aldrig med maskinen när den är igäng. Man skal alltid gå med gräsklipparen.

Var extra uppmärksamRARY drar masknien mot dig under arbete.

Klipphofd

Stäng av motorn innan klipphöjden ändras.

Klipphofden kan stallas i fem olika lagen, mm

Ställ inte klipphöjden für lågt dā det finns risk for att knivarna tar i backen vid ojämnheter.

Inställning av klipphöjd

Stäng av motorn innan klipphöjden ändras.

Ställ in klipphöjden med klipphöjdsglaget på klippparens högra sida.

For att få lagre klipphöjd for spaken at Höger och sedan framåt.

For att faghre klipphojd for spaken at hoger och sedan bakat.

Ställ inte klipphöjden for lågt dā det finns risk für att knivarna tar i backen vid ojämnheter.

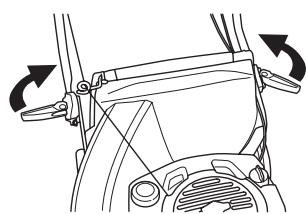

Montering av styre

När du fäller ihop styret var försiktig sä att inte kablar och vajrar skadas.

Lyft upp styret tills styrets övre rörkonstruktionkommen mitt För styretsr undre del. Skruva at vreden ordentlich.

Demontering och montering av knivblad

WARNING! Använd alltid kraftiga handskar vid service och underhäll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycketätt uppsta.

Tändkabeln skall alltid lossas fran tändstiftet fore reparation, ren:gering ell underhøllsarbete.

Töm alltid bransletanken innan du lagger gräsklipparen på sidan.

Demontering

• Skruva bort bulten som häller kniven.

Ta bort bult, bricka och tallriksfjader.
- Ta bort kniven.

Montering

• Placera kniven sä att eggarna pekar med rotationsriktningen.
• Montera tallriksfjädern, se till att den centererar ordentligt på motoraxeln.

• Montera brickan och skruva fast bulten ordentlich. Bultencka dras med ett moment av 45-60 Nm.

Lyft bakre skolden och hang upp gräsbehällaren.

Sidutkast

LB48, LB48V, kan användas med sidutkast genom att montera sidutkastet på klippkåpan.

Lyft upp sidokápan och placera sidutkastet på axeln.

Mulchingfunktion

LB48, LB48V, År en gräsklippare med mulchingfunktion.

LC48, LC48VE, LC48V, kan användas med mulchingfunktion på följande sätt:

Lyft upbakre skolden och lyft bort behallaren.

Satt dit mulchingpluggen i uppsamlarkanalen.

Stäng skölden och se till att den låses fast med mulchingpluggen.

Drivmedel

WARNING! Sörj für god luftventilation vid branslehantering.

Bensin

• Använd blyfri kvalitetsbensin. Blyhaltig bensin kan användas om blyfri bensin inte finns.
  Anvand bransle med minst 77 oktan.
• Om maskinen inte används under en langre tid skall bränsetanken tommas och rengöras.

Motorola

Kontrollera oljenivān innan gräsklipparen startas. En für låg oljenivā kan orsaka allvarliga motorskador.

• För bösta resultat och Funktion använd HUSQVARNA fyrtaktsolja.
• Om HUSQVARNA fyrtaktsolja ej finns tillganglig kan annan fyrtaktsolja av hög kvalitet användas. Kontakra din Återförsäljare vid val av olja. I allmänhet rekommenderas SAE 30.
  Använd aldrig olja avsedd for tvataktsmotorer.

Kontrollera oljenivān innan gräsklipparen startas. En für låg oljenivākan orsaka allvarliga motorskador.

Oljenivå

Skruva loss oljepafyllningsloket och kontrollera oljenivan pa matstickan som sitter på locket.

Oljepáfyllningsloket mäste vara helt nerskruvat För att ge en korrekt bild av oljeniván.

Arlogenivanlag,fyllpamed motoroljappittdenovrnan pa oljectikan.

Använd endast rekommenderad motorolja. Se kapitel Tekniska data.

Tankning

WARNING! Foljande forsiktighetsåtgärder minskar brandrisiken:

Rök inte eller placera nagot varmt foremål i narheten av brändsle.

Tanka aldrig med motorn igang.

Öppna tanklocket sakta vid brändslepåfyllning sö att eventuellt övertryck sakta forsvinner.

Drag àt tanklocket noga after tankning.

Flytta alltid maskinen fran tankningsplatsenFore start.

Fyll inte på for mycket bensin. Lämna ungefär 35 mm under tankkletter sa att brändslet kan expandera.

Torka rent rund tanklocken. Rengör bransle- och oljetanken regelbundet. Bransleftilret skall bytas minst en gäng per År. Föroreninger i tankarna orsakar driftstörningar.

Flytta alltid maskinen ca 3 m,—tanTankningsplatsen fore start.

Start och stopp

WARNING! Innan start på foljande observeras:

Starta ej grasklipparen utan att kniv och samtiga kapor monterade. Kniven kan annars lossna och orsaka personskador.

Flytta alltid maskinen fran tankningsplatsenFore start.

Placera maskinen på ett fast underlag. Se till att skärutrustingen ej kan ta i nagot foremål.

Se till att inga obehöriga finns inom arbetsområdet.

Start

Se till att tandkabeln sitter ordentlich på tandstiftet.

Drag motorbromsbygeln welt mot det övre handtaget med vänster hand.

Grip starthandtaget, drag med höger hand langsamt ut startlinan tills ett motständ kännns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.

OBS! Drag inte ut startlinan helt och slätt inte heller starthandtaget frän helt utdraget läge. Detta kan orsaka skador på maskinen.

LC 48VE är utrustade med elektrisk start som används på foljande vis.

• Innan du anvander elstarten for Första gangen maste batteriet laddas. Se anvisningar under rubrik Underhall.
• Fäll in motorbromsbygehn mot styret.
  Satt nyckeln och tryck på nyckeln.

Driving

Maskinerna År självgående med drivning på bakhjulen. För att använda drivning på hjulen dra kopplingsspaken mot dig.

Drivningen har steglös reglering.

Stopp

Motorn stannas genom att släppa motorbromsbygeln.

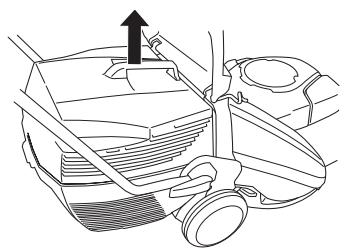

Tömma gräsuppsamlaren, LC48, LC48V, LC48VE

• Lyft upp bakre skölden och lyft bort behällaren.

WARNING! Färe rengöring, reparation eller inspektion sca du se till att skärutrustningen har stannat. Tag bort tandkabeln fråntändstiftet.

Tändkabeln skall alltid lossas fran tändstiftet fore reparation, ren:gering ell underhällsarbete.

Luftfilter

Luftfiltret skull regelbundet rengöras från damm och smuts für att undvika:

Forgasarstörninger
Startproblem
Sämre effekt
- Onodigt slitage på motorns delar.
- Onormalt hog bransleforbrukning.

Ett länge använg luftfilter kan aldrig bli fullständigt rent. Därfor maste filret med jämna mellanrum ersattas med ett nytt. Ett skadat luftfilter maste alltid bytas ut.

Ta bort luftfrittret och kontrollera att det ar helt. Byt till nytt luftfilter om du marker att det ar bristfälligt.

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig Lossningsmedel med petroleum t.ex. fotogen, aller tryckluft für att rengörä filtret.

Vid montering, se till att luftfiltret slut helt tatt mot filterhällaren.

Tändstift

WARNING! Under somt en stund after
använding År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Om maskinens effekt ar lög, om den ar svár att starta eller om tomgangen ar orolig: kontrollera alltid Först tandstiftet innan ytterligare atgärder vidtages. Om tandstiftet ar igensatt,

rengör det och kontrollera samtidigt att elektrédgapet År 0,5 mm. Tändstiftet bör bytas after ungefär en帽子 i drift aller om nödvändigt tidigare.

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan forstörak olv/cylinder.

Ljuddämpare

Ljuddamparen ar utformad for att dampa ljudnivan och for att leda avaserna bort fran anvandaren. Avaserna ar heta och kan innehalla gnistor vilka kan orsaka brand om avaserna riktas mot ett torrt och brannbart material.

Kontrollera regelbundet att ljuddämparen sitter fast pa motorn.

Använd aldrig en maskin som har en defekt ljuddämpare.

Kniv

WARNING! Använd alltid kraftiga handskar vid reparation av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppsta.

Det ar viktigt att ha en skarp och korrekt balanserad kniv.
Lossa bulten som häller kniven och lämna in kniven till en serviceverkstad minst en gäng per ár für slipning och balansering. Lámplig tidpunkt für detta ár after klipspsäsongens slut.

Behöver kniven eller knivfästet bytas ska man samtidigt byta knivbult, bricka och tallriksfjäder

När du monterar knivenigen ske bulten dras med ett moment av 45-60 Nm. Se anvisningar under rubrik Montering.

Om kniven slár mot främande föremål som stenar, rötter eller liknande sá slirar kniven mot knivfästet. Därfor kan knivfästets anlaggningsyta se lite sliten ut vilket ar helt i sin ordning. Detta ar en sakerhetsanordning som minskar risken att motoraxeln blir krokig.

Byte av olja

Motoroljan skall bytas varje ar och var 25:e arbetstimme.

Vidbyteavoljagorpafolfande satt:

• Töm brändsletanken genom att körå maskinen tills tanken ar tom.
• Ta bort tandkabeln frän tandstiftet.
• Skruva bort bulten som häller kniven.

• Lossa skruvarna som häller skyddskåpan och lyft bort kåpan.

• Skruva bort oljepáfyllningslocket.

• Oljan kan tappas ur frán undersidan genom att lossa på oljepluggen. Glöm inte att satta dit oljepluggen innan olja fylls påigen.

Hör med narmaste bensinstation var du kan góra dig av med motoroljeoverskottet.

• Fyll på med ny motorolja av bra kvalitet. Se kapitel Tekniska data.
• Kontrollera oljenivån med matstickan på oljepäfyllningsloket.
• Oljepäfyllingsloket måste vara helt nerskruvat for att ge en korrekt bild av oljenivän. År oljenivän lög, fyll på med motorolja upp till den övre niven på oljestickan.

• Skruva på oljepáfyllningsloket.

Ladda batteri

Batteriet kan laddas på foljande satt:

• Pressa upp lásningen och ta bort batterikápan.

• Lossa batterikabelansluttingarna.

• Anslut batteriladdaren och ladda batteriet max 24 timmar.

Drivning och växellåda

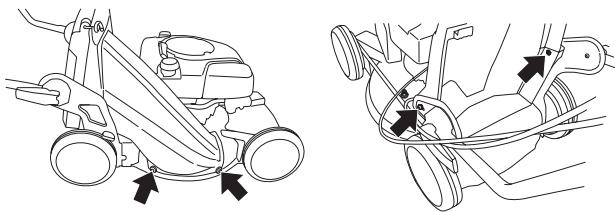

LC 48V, LC 48VE

• Lyft upp bakre skölden och lyft bort behällaren.
• Ta bort uppsamlarkapans 4 skruvar och lyft bort kapan.

LC 48V, LC 48VE, LB 48V

• Se till att hjul och hjulaxlar ar rena och fria frän lov, gräs etc. Det ar även viktigt att hälla rent runt om växellådan till drivningen.
  Ta bort skyddskapan genom att skruva bort skruvarna.

Trā sedan ut skyddskápan uppát.

• Rengör växellådan med en borste. Kontrollera även att drivremmen och remhjulet ár fria frán defekter som till exempl sprickor.

Rengöring klippkåpa

• Anslut en vattenslang till klippkåpans anslutning.

Skrapa bort resterna med skrapan som medfoljer maskinen.

Kopplingsvajern justeras genom att skruva på justerskruven.

Nedan följer nagra allmanna skötsinstruktioner.

Daglig tillsyn

1 Kontrollera att motorbromsbygeln fungerar sakerhetsmaggit.
2 Borsta rent grasklipparen fran lov, gras och dylikt.

3 Kontrollera oljenivan.
4 Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
5 Kontrollera att skruvar och muttrar Åtdragna.
6 Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar.

Veckotillsyn

1

2

3

1 Rengör luftfrittret. Byt om det behövs.
2 Rengör tändstiftet. Kontrollera att elektrodavständet ar 0,51 mm.
3 Rengör kylflänsarna på cylindern.

Månadstillsyn

1 Kontrollera att drivremmen ar hel ochutan synbara defekter.
2 Rengör vaxellådan.
3 Kontrollera branslefiltret och bransleslangen. Byt om det behövs.
4 Rengör bransletanken invändigt.

Tekniska data

	LC 48	LC 48V	LB 48	LB 48V	LC 48VE
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolym, cm3	190	190	190	190	190
Varvital, rpm	2900	2900	2900	2900	2900
Tändsystem
Tändstift	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodgap, mm	0,5	0,5	0,5	0,5	0,5
Brännsle-/smörjsystem
Volymbensintank, liter	1,2	1,2	1,2	1,2	1,2
Volym oljetank, liter	0,6	0,6	0,6	0,6	0,6
Motorolja	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Vikt
Gräsklippare med tommata tankar, kg	38	38	34	34	43
Ljudnivå(se anm. 2)
Ljudtrycksnivå vid användarens öra, dB(A)	81	81	79	79	81
Bulleremissioner(se anm. 1)
Ljudeffektnivå, uppmätt dB(A)	95	95	93	93	95
Ljudeffektnivå, garanterad LwA dB(A)	96	96	95	95	96
Vibrationsnivåer(se anm. 2)
Handtag vänster, m/s2	6,0	6,0	2,7	2,7	6,0
Handtag höger, m/s2	5,0	5,0	4,7	4,7	5,0
Klippning
Klipsystem	3 in 1	3 in 1	2 in 1	2 in 1	3 in 1
Klipphöjden kan ställas i fem olikalägen, mm	25-70	25-70	25-70	25-70	25-70
Klippbredd, mm	480	480	480	480	480
Kniv	Fast	Fast	Fast	Fast	Fast
Drivning
Hastighet, km/h	-	5,4	-	5,4	5,4

Anm. 1: Emission av buller till omgivningen uppmatt som ljudeffekt (LwA) enligt EG-direktiv 2000/14/EG.
Anm. 2: Vibrationer och ljdtryck uppmatta enligt EN 836:1997/A2:2001

EG-försakran om överensstammelse

(Gäller endast Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], fösärar härmed att motogräsklipparna Husqvarna LC 48, LC 48V, LC 48VE, LB 48 och LB48 V frän och serienummer 081500001 och framåt motsvarar foreskrifterna i RÄDETS DIREKTIV:

• av den 22 Juni 1998 "angäende maskiner" 98/37/EG.
• av den 15 december 2004 "angäende elektromagnetik kompatilitet" 2004/108/EG.
• av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG.

For information angäende bulleremissionerna, se kapitel Tekniska data.

Anmalt organ 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedömmng av overensstammelse enligt bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen 2000/14/EG.

Certifikaten har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084 - Husqvarna LC 48 VE

Huskvarna 13 oktober, 2008

Bengt Ahlund, Utvecklingschef

Symbolforklaring

Brug aldrig en maskine med en defekt lyddaemper.

Kniv

• Skru oliepäfyldningslåget af.

• Skru oliepáfyldningslåget på.

Bremsebøylen må aldri vare permanent forankret i händtaket när maskinen er i gang.

• Lop aldri med maskinen när den er i gang. Man skal alltid gå medgressklipperen.

Vær spesielt oppmerksom nár du trekker maskinen mot deg mens du arbeider.

Klippehoyde

Justering av koplingsvaier

Koplingsvaieren justeres ved á skru pájusteringsskruen.
