LC 48VE - Sähköruohonleikkuri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköruohonleikkuri
Merkki	HUSQVARNA
Malli	LC 48VE
Moottori	Briggs & Stratton, 190 cm³, 2900 r/min
Sytytysjärjestelmä	Champion RJ19LM sytytystulppa, kärkiväli 0,5 mm
Polttoainesäiliön tilavuus	1,2 L
Öljysäiliön tilavuus	0,6 L
Suositeltu moottoriöljy	SAE 30
Paino (ilman polttoainetta)	43 kg
Äänenpainetaso	81 dB(A) korvan korkeudella
Mitattu/takattu äänitehotaso	95 / 96 dB(A)
Tärinä (vasen/oikea kahva)	6,0 / 5,0 m/s²
Leikkuujärjestelmä	3-in-1 (keräys, sivuttaispuhallus, silppuaminen)
Leikkuuleveys	480 mm
Leikkuukorkeus	5 asentoa, 25–70 mm
Terä	Kiinteä, teroitettava
Käyttövoima	Taka-akseliveto, nopeus 5,4 km/h
Käynnistys	Sähköinen (ladattava akku) ja käynnistysnarulla
Moottorijarru	Turvatappijarru, pysäyttää moottorin 3 sekunnissa
Huolto	Puhdistettava ilmansuodatin, vaihdettava sytytystulppa, öljynvaihto vuosittain tai 25 h välein
Maksimikaltevuus	30 astetta

Usein kysytyt kysymykset - LC 48VE HUSQVARNA

Kuinka Husqvarna LC 48VE -ruohonleikkuri käynnistetään?

Ennen ensimmäistä käynnistystä lataa akku. Varmista, että sytytystulpan johto on kytketty. Vedä moottorijarrukahvaa vasten kahvaa, aseta virta-avain. Käynnistysnarulla vedä hitaasti ja sitten reippaasti.

Kuinka LC 48VE -mallin akku ladataan?

Avaa lukituslaite, irrota akun kansi, löysää liitännät, kytke laturi ja anna ladata enintään 24 tuntia.

Mitä moottoriöljyä tulee käyttää LC 48VE:ssä?

Käytä korkealaatuista 4-tahtiöljyä, mieluiten HUSQVARNA SAE 30. Älä koskaan käytä 2-tahtimoottoriöljyä.

Kuinka moottoriöljy vaihdetaan?

Tyhjennä polttoainesäiliö käyttämällä moottoria, kunnes se sammuu. Irrota sytytystulpan johto, poista suojakotelo, irrota tyhjennystulppa koneen alta. Täytä uudella SAE 30 -öljyllä.

Kuinka leikkuukorkeus säädetään?

Pysäytä moottori. Käytä leikkuukorkeuden säätöä oikealla puolella: työnnä vipu oikealle ja sitten eteen päin laskeaksesi, tai taaksepäin nostaaksesi. Älä säädä liian matalalle välttääksesi kosketuksen maahan.

Kuinka leikkuuterä vaihdetaan?

Käytä suojakäsineitä. Irrota sytytystulpan johto ja tyhjennä säiliö. Irrota pultti, aluslevy ja Belleville-jousi. Asenna uusi terä siten, että terät ovat pyörimissuunnassa. Kiristä pultti 45-60 Nm: iin.

Mikä on suurin käyttökaltevuus?

Älä käytä ruohonleikkuria yli 30 asteen kaltevuudessa. Työskentele kohtisuorassa kaltevuuteen nähden turvallisuuden vuoksi.

Kuinka leikkuukotelo puhdistetaan?

Liitä puutarhaletku kotelossa olevaan liitäntään. Kaavi jäljellä oleva ruoho mukana tulevalla kaapimella. Puhdista säännöllisesti kertymien välttämiseksi.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Älä koskaan käynnistä sisätiloissa, käytä suojavarusteita (käsineet, kengät, pitkät housut), tarkista moottorijarrun kahva, älä nosta leikkuria moottorin käydessä, ja pidä lapset ja eläimet loitolla.

Kuinka ruohonleikkuri säilytetään sesongin ulkopuolella?

Tyhjennä polttoaine- ja öljysäiliöt. Säilytä kuivassa ja tuuletetussa paikassa, poissa kipinälähteistä. Lataa akku täyteen ennen varastointia.

KÄYTTÖOHJE LC 48VE HUSQVARNA

Brugsanvising
Käytöohje
Manuel d'utilisation

LC 48 LC 48V LB 48 LB 48V LC48VE

SE (2-19) DK (20-37)

NO (38-55) FI (56-73)

GB (74-91) FR (92-109)

Lue käytööhje huolellisesti ja ymmärä sen sisälto,,ennen kuin alat käyttaa konetta.

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytetynä olla vaarallinen työvaline, joka saattaa aiheittaa käytäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käyttaa konetta.

Älä käytä konetta koskaan, jos lahettyvillä on ihmisä, erityisesti lapsia, tai kotieläimiä.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasiä ja jalkoja.

Tämä tuote tāyttaa voimassa olevan CEdirektiiv vaatumukset.

Varoitus pyorivista terista. Varo kasiä ja jalkoja.

Alä koskaan käytä konetta sisatiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisälvat hiilimonoksidia, hajutonta, myrkyllista ja hengenvaarallista kaasua.

Rajahdysvaara

Älä koskaan tankkaa moottorin käydessa.

Erittain kuuma ulkopinta.

Melupäastöt ympäristön Europon
yhteison direktiivin mukaisesti. Koneen
päästöt ilmoitetaan luvussa Tekniset tiedot
ja arvokilvessä.

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifointivaatimuksia.

Käytäina suojakäineita.

Puhdistettava sānnöllisesti.

Silmämääräinen tarkastus.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Tarkastus ja/tai huoIto on tehtavmoottori
sammutettuna, vapauta
moottorijarrusanka.

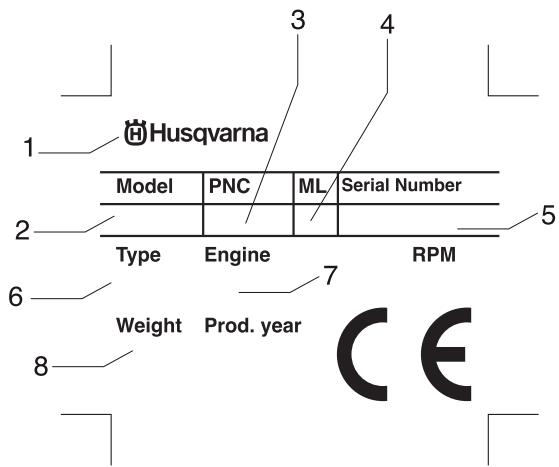

1 Valmistaja
2 Malli
3 Tuotenumero
4 Versionnummer
5 Sarjanumero
6 Typppi
7 Moottoritiedot
8 Paino

Toimenpiteet ennen uuden ruohonleikkurin käyttoa.

Lue käyttohje huolellisesti.
- Tarkasta terälaitteen asennus ja säätö. Katso otsikon Asennus alla annetut ohjeet.
Tankkaa ja lisää öljyä moottoriin. Katso ohjeet otsikon Polttoainenkäsittely alta.

VAROITUS! Koneen alkuperäista rakennetta ei missän tapauksssaa saa muuttaa ilman valmistajan lupaa. Kaytä aina alkuperäisiña varaosia. Hyväskymättömien muutosten ja/ tai lisavarusteiden käytto voi aiheuttaa kayttäjalle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Ruohonleikkuri voi virheellisesti tai huolimattomasti käytettnä olla vaarallinen laite, joka voi aiheuttaavakavan, jopa hengenvaarallisen vamman. On erittäin tärkeää, etta luet tamän käyttoohjeen ja ymmarrat sen sisällön.

VAROITUS! Moottorin pakokaasujen pitkäikainen sisäähengittäminen voi olla terveydelle vaarallista.

Husqvarna AB kehittäa jatkuvasti tuotteitaan ja pidättä siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutokiin ilman ennakkoilmoitusta.

Sisaltö

MERKKIEN SELITYKSET

Merkkien selykset 56
Toimenpiteet ennen uuden ruohonleikkurin kayttoa. .... 57

SISALTO

Sisaltö 58

KONEEN OSAT

Ruohonleikkurin osat? 59
Ruohonleikkurin osat? 60

TURVAOHJEET

Henkilokohtainen sujoaus 61
Koneen turvalaitteet 61
Yleiset turvaohjeet 62
Yleiset tyohjeet 63

ASENNUS

Ohjaimen asennus 65
Teran irrotus ja asennus 65

POLTTOAINEEN KÄSITTELY

Poltoaine 67

KÄYNNISTYS JA PYSÄYTYS

Käynnistys ja pysäytys 68

KUNNOSSAPITO

Kunnossapito 69
llmansuodatin 69
Sytytystulppa 69
Aänenvaimennin 69
Tera 69

Öljynvaihto 70
Veto ja vaihdelaatikko 70
Leikkuukannen puhdistaminen 71
Kytkentavajerin saataminen 71
Päivittäiset toimenpiteet 71
Viikoittaiset toimenpiteet 71
Kuukaussittaiset toimenpiteet 71

TEKNISETTIEDOT

Tekniset tiedot 72
EY-vaatimustenmukaisuusvakuutus 73

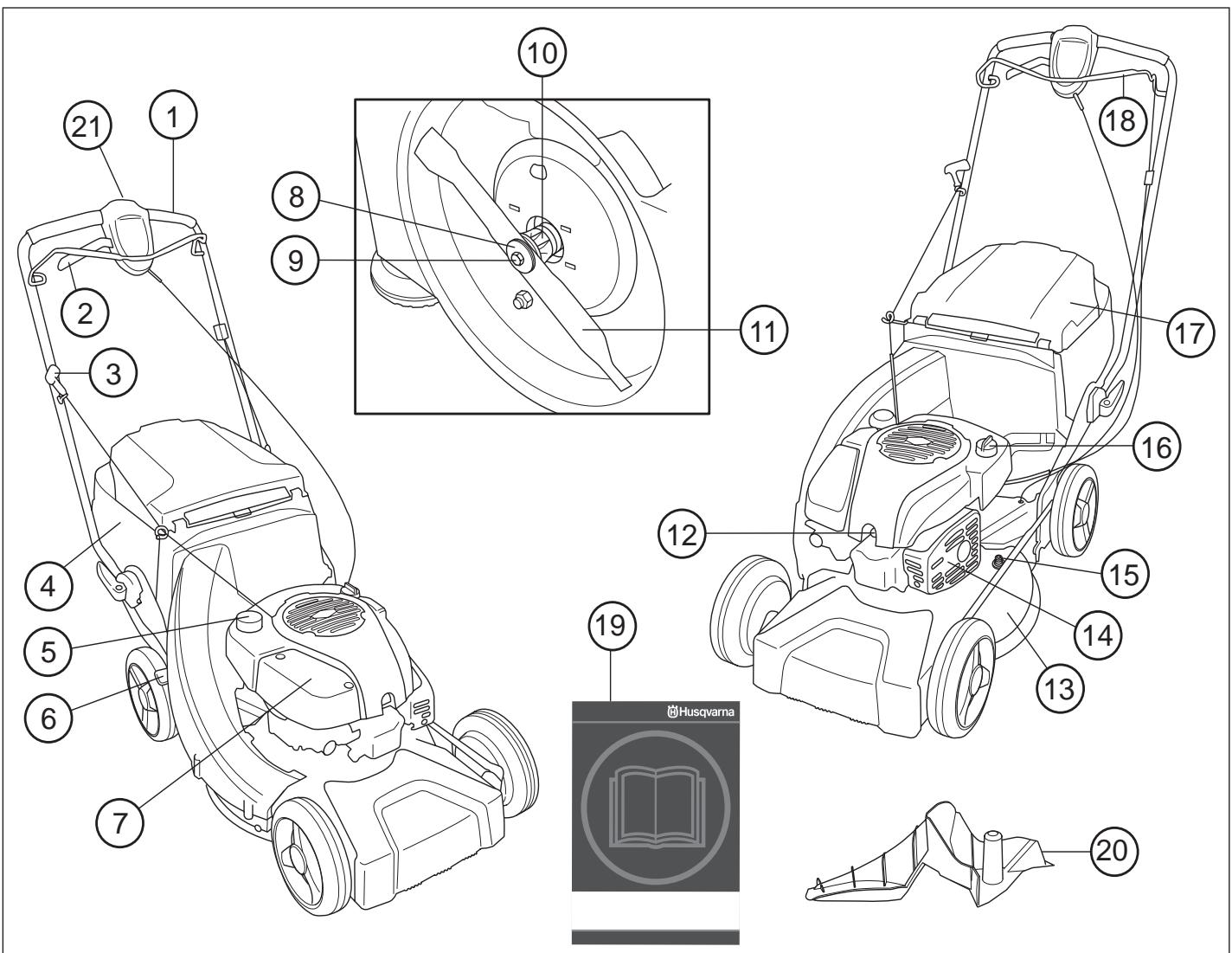

Ruohonleikkurin osat? LC 48, LC 48V, LC 48VE

1 Kahva / ohjausaisa
2 Veto
3 Käynistyskahva
4 Ruohonkeraajä
5 Poltoainesaillio
6 Leikkuukorkeuden saadin
7 Ilmansuodatin
8 Lautasjousi
9 Terapultti
10 Teränpidin
11 Terä/leikkuulaitteisto

12 Sytytystulppa
13 Leikkuukotelo
14 Aänvaimennin
15 Vesilitantä
16 Oljysaiiio
17 Takasuojus
18 Moottorijarrusanka
19 Kayttoohje
20 Silppuri
21 Sähkökaynistys

Ruohonleikkurin osat? LB 48, LB 48V

1 Kahva / ohjausaisa
2 Kytkinvipu
3 Käynistyskahva
4 Poltoinesaali
5 Leikkuukorkeuden saadin
6 Ilmansuodatin
7 Lautasjousi
8 Terapultti
9 Teränpidin

10 Terä/leikkuulaitteisto
11 Sytytystulppa
12 Leikkuukotelo
13 Aanenvaimennin
14 Vesiliitanta
15 Oljysaio
16 Moottorijarrusanka
17 Kayttoohje
18 Sivuviskuri

Henkilökohtainen suojaus

VAROITUS! Koneen kaikenlaisessa käsittelyssä on käytettävähénkilökohtaisia suojaimia.

Käsineitä on käytettäva tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

• Käytä aina lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, aläkä kulje paljasjaloin.

Käytä luistamattomia ja tukevia saappaita tai kenkiä.

Vaatteiden pitäa olla ihonmyötäisiä, mutta ne eivät saa vaikeuttaa liikkumista.

Koneen turvalaitteet

Tässa osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missa namä koneet sjaitsevat koneessasi.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialiset. Noudata tassä osassa lueteltuja tarkastus-, kunnossapitoja huolto-ohjeita.

Leikkuukotelo ja suojakotelo

Suojakotelo on suunniteltu pientämään
puristumisvammojen vaaraa sekä pysayttämään
rikkoutuneen käytöihnan. Tarkasta, etta suojakotelo on ehja
ja hyvin kiinnitetty.

Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä. Tarkasta, etta leikkuukotelo on ehja eikä siinä ole nakyviä vauroiota, esim. halkeamia materialiissa.

Moottorijarrusanka

Moottorijarrun tehtävänä on pysäyttaa moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtya.

Tarkasta, etta moottorijarru toimii oikein ja on vahingoittumaton.

Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, etta terat eivät osu maahan tai muihin esineisiin.

Anna täyskaasu ja päästä sitten jarrusanka.
Moottorijarrun tulee olla siten saädetty, etta moottori
pysahtyy 3 sekunnin kuluessa.

Aänenvaimennin

Äänenvaimennin pitää äinitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästä poispän.

VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältaa kipinoitä jotka voivat aiheuttaa tulipalon. Alä koskaan käynnistä konetta sisätiloissa tai lahellä tulenarkaa materiaalia!

Alueilla, joissa on lammin ja kuiva ilmasto, voi tulipalovaara olla ilmeinen. Näillä alueilla voidaan laeilla ja vaatimuksilla sättaa, etta aenvaimentimessa on mm. oltava hyväksytty kipinänsammutusverkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeä noudattaa annettuja ohjeita.

VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja hetken aikaa sen jäldeen. Älä koske kuumaan äänenvaimentimeen!

• Älä koskaan käytä konetta, jonka äenvaimennin on rikkä.
  Tarkasta, etta aenvaimennin on kiinni ja etta se on ehja.

Terälaite

Välta terien iskeytymista vieraisin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin aktselin käyristymiseum. Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu. Katso myös onsikon Kunnossapito alla olevat ohjeet.

Tarkasta terälaite. Älä koskaan käytä tylsaä, lohjennutta tai vauroitunutta laitetta.

Tarkasta myös, etta terapultti on ehjä ja etta moottorin akselei ei ole käyrä.

Terän ja teränpitimen vaihdon yhteydessä aluslevy ja lautasjousi on aina vaihrettava.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettvä kunnossa tassä osassa esitetyllä ravalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi.

Yleiset turvaohjeet

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Ainoa laitteet, joiden käyttolähteenä moottoriyksikköä saatte käyttaa, ovat luvussa Tekniset tiedot suosittelemamme terät.
• Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai läkkeitä, jotka voivat vaikuttaa nagökykyysi, harkintakykyysi tai kehosi hallintaan.
• Muista, etta käytäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitta uhkaavista vaaroista

VAROITUS! Moottorin käytäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrktyksestä johtuvan kuoleman.

Koneen kaikenlaisessa käsittelyssa on käytettävenkilökohtaisia suojaimia. Katso ojectivetsikon Henkilökohtainen suojaus alta.
- Älä koskaan käytä konetta, jota on muutetu niin, ettei sen rakenne enää ole alkuperäinen.
- Älä koskaan käytä muita kuin tassä käytöohjeessa suositeltuja lisavarusteita. Katso otsikoiden Terälalite ja Tekniset tiedot alla annetut ohjeet.

VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

• Älä koskaan käytä vialista konetta. Noudata tassä käyttohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso otsikon Kunnossapito alla annetut ohjeet. Aina ennen käyttoa:

1 Tarkasta, etta moottorijarru toimii oikein ja on vahingoittumaton. Katso ohjeet otsikon Jarrutehon tarkastus alta.
2 Tarkasta, etta kaikki kahvat ja saatimet ovat vahingoittumattomia ja puhtaita oljysta.
3 Tarkasta, etta aenvaimennin on kiinni ja etta se on ehja.
4 Tarkasta, etta ruohonleikkurin kaikki osat on kiristetty ja ne eivat ole vahingoittuneet tai poissa.
5 Tarkasta, etta tera on kunnossa ja ettei siinä ole halkeamia. Vaihda tera tarvittaessa.

Käynistys

VAROITUS! Moottorin pakokaasujen pitkäikainen sisäähengittäminen voi olla terveydelle vaarallista.

• Älä koskaan käynnistä ruohonleikkuria ilman, että terä ja kaikki kotelot ovat oikein asennetut.
• Älä koskaan käynnistä konetta sisatiloissa. Tiedosta moottorin pakokaasujen sisäänhengittämseen liittyvä vaara.
• Varmista,ettyöskentelyalue on riittävästi valaistu, jotta työmpäristö on turvallinen.
  Tarkkaile ymparistoa ja varmista, ettei teralaite päase osumaan ihmisin tai eläimiin. Käytäja vastaa vaaratilanteista tai riskeista, joille ihmiset ja omaisuus saattavat joutua altiiksi.

• Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, etta terat eivät osu maahan tai muihin esineisiin.
• Älä koskaan kiedo käynnistysnarua katesi ympärille.

Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet.

Polttoaineturvallisuus

(Tankkaus/Sailytys)

VAROITUS! Poltoaine ja poltoainehöyrt ovat erittäin tulenarkoja. Noudata varovaisuutta poltloanetta ja moottoriöljä käsitetlassäsi. Muista palo-, rajähdys- ja sisäanhengitysvaarat.

• Älä koskaan tankkaa konetta moottorin käydessa.
  Huolehdi hyvastä ilmanvaiahdosta tankkauksen ja öljyntäytön yhteydessä.
• Siirä kone vähintään 3 metrin päähan tankkausaikalta ennen käynistämista.

• Älä koskaan käynnistä konetta:

1 Jos koneelle on roiskunut poltoainetta tai moottoriöjä. Pyyhi kaikki roiskeet pois ja anna bensiin jäannösten haihtua.
2 Jos paallesi tai vaatteillesi on roiskunut poltoainetta tai moottorioljya. Vaihda vaatteet.
3 Jos koneesta vuotaa polttoainetta. Tarkasta sännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Pitkäaikaisen sälytyksen ja kuljetuksen ajaksi poltoaineja moottoriöjssäliö tulee tyhjentä. Tiedustele lahimmälta huoltoasemalta, minne ylimäräisen poltoaineen ja moottoriöjyn voi toimittaa.
  Säilytä ruohonleikkuri ja poltoaine niin, etteivät mahdolliset vuodot ja höryt pääse kosketuksiin kipinöiden tai avotulen kanssa. Esimerkiki sähkökoneet, sähkömoottorit, sähköytkimet/virtakatkaisimet, lampökattilat tai vastaavat.
• Polttoaine on sailytettävi sihen erityisesti tarkoitetuissa ja hyväksytyissä astioissa.

Yleiset työohjeet

VAROITUS! Tässä luvusa käsitetään ruohonleikkurin käytön perustavanlaatuisia turvallisuusmaäräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista,jonka ammattimies on hankkinut koulutuksessa ja käytännö nyössä. Kun joudut tilanteeseen, jossa käytön jatkaminen tuntuu epävarmalta, on sinun kysytäνe nuvoa asiantuntijalta. Känny jalleenmyyyjäsi, huoltokorjaamosi tai kokeneen ruohonleikkurinkäytäjan puolen. Älä tee mitään sellaista, mihin et katso taitosi riittävän!

Yleiseturvamääräykset

Tarkkaile ymparistoa:

• Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.

• Estäksesi edellä mainittuja joutumasta leikkuulaitteiston kanssa kosketuksiin.

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Välta terien iskeytymista vieraisin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen.

• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Välta käytöä epasuotuisissa sääloissa. Esimerkiki si tihässä sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskently on vasyttvää ja voi aiheuttaa vaaratekijöitä, esimerkiki tehdä alustasta liukkaan.
- Varmista, etta voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteita (juuria, kivia, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettässä maastossa työskennellessäsi.
- Ruohonleikkuria ei saa käytää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
- Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiki si hiekkakäytävät, kivetys, sora, asfalti jne.

Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaan, kun kone on käynnissä.

Noudata yllä mainittuja kohtia, mutta alä koskaan käytä ruohonleikkuria ilman mahdollisuutta avun pyytämiseen onnettomuustapauksessa.

Perusleikkaustekniikka

VAROITUS! Huolehdi, etteivat kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä.

Yleistä

• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä.
• Ruohonleikkuria ei saa käytää alueella, jonka kaltevuus on suurempi kuin 30 astetta.
• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helppompi raivata poikkisuntaan kuin ylhaälä asas.
• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
  Välta terien iskeytymista vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin aktselin käyristymiseen. Käyrä aktseli aiheuttaa epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
• Jos teralaite osuu johonkin vieraaseen esineeseen, taiJos kone alkaa täristä, pysaytä kone. Irrota sytytysjohtosytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.
• Älä koskaan leikkaa enempää kuin 1/3 ruohon pituustesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.

Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.

Leikkuukorkeus

Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

Leikkuukorkeuden saatö, viisi asentoa, mm

Älä saëdä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epatasaisissa kohdissa.

Leikkuukorkeuden saatö

Sammuta moottori, ennen kuin muutat leikkuukorkeutta.

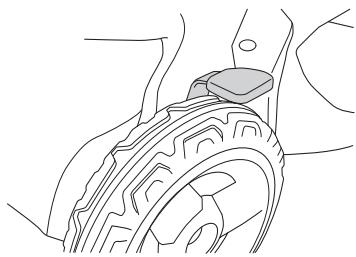

Säädä leikkuukorkeus leikkurin oikealla puolella olevalla leikkuukorkeuden säätövivulla.

• Jos haluat laskea leikkauskorkeutta, siirävipua oikealle ja sitten eteenpän.

• Jos haluat nostalgia leikkauskorkeutta, siirävipua oikealle ja sitten taaksepäin.

Alä saëdä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epatasaisissa kohdissa.

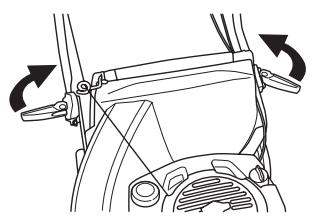

Ohjaimen asennus

Kun taitat ohjausaisan kokoon, pidä huolta etteivät kaapelit ja vajerit vauroioidu.

Nosta ohjausaisaa kunnes ohjausaisan ylempi putkirakenne tulee ohjausaisan alemman osan keskelle. Kirista väantimet hyvin.

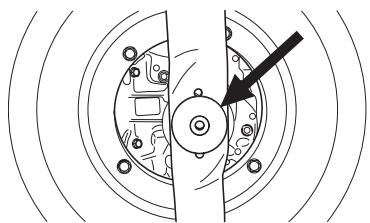

Terän irrotus ja asennus

VAROITUS! Käytä aina tukevia käsineitäleikkuulaitteisto huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

Tyhjennä aina poltoinesäiliö, ennen kuin käannat ruohonleikkurin kyljelleen.

Irrotus

• Irrota terän kiinnityspultti.

• Irrota pultti, aluslevy ja lautasjousi.
• Ota terä pois.

Asennus

• Aseta terä niin, etta leikkausreunat osoittavat pyörimissuuntaan.
• Asenna lautasjousi, varmista etta se keskitty kunnolmaoottoriakselille.

• Asenna aluslevy ja kirstä pultti huolellisesti. Pultti tulee kirstää momentilla 45-60 Nm.

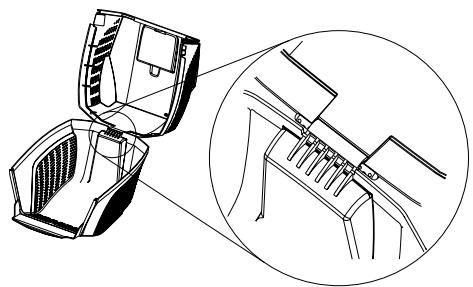

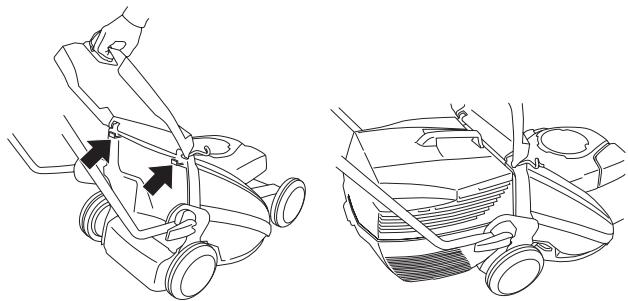

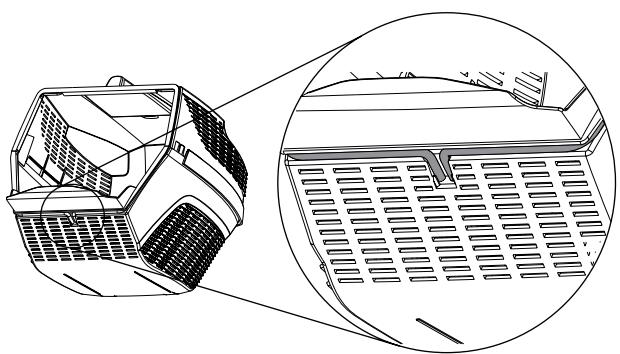

Kerääjan asennus

• Nosta takasuojus ja ripusta ruohosäilö ylös.

Sivuviskuri

LB48, LB48V, -laitetta voidaan käyttaa sivuviskurin kanssa asentamalla sivuviskuri leikkuukanteen.

Nosta sivusuojus ja aseta sivviskuri akselille.

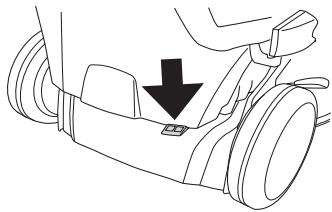

Silppuritoiminto

LB48, LB48V, on ruohonleikkuri, jossa on silppuritoiminto.

LC48, LC48V, LC 48VE -laitetta voidaan kayttäa

silppuritoiminnon kanssa seuraavasti:

Nosta takasuojus ja nosta sällö pais.

Aseta silppuri keräyskanavaan.

Sulje suojus ja varmista, etta se sulkeutuu lujasti silppurin kanssa.

Polttoaine

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsitetäessä.

Bensiini

• Käytä lyijytöntäaatubensiiniä. Lyijylistä bensiinä voidaan käyttaa, mikäli lyijytöntä bensiinä ei ole saatavilla.
  Käytä vähintään 77-oktaanista poltoinetta.
• Jos konetta ei käytetä pitkään aikaan, on polttoinesäiliö tyhjennettävä ja puhdistettava.

Moottoriöljy

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista.
Lian vähäinen öljymäärä voi aiheuttaavakavia
moottorivahinkoja.

HUSQVARNA n nelitahtiöjyllä saavutat parhaan tuloksen ja toiminnan.
- Jos HUSQVARNAn nelenitahtiöjä ei ole saatavilla, voidaan käyttaa muuta hyvalaatuista nelenitahtiöjä. Kysy jälleenmyjälta neuvoa öljylaadun valinnassa. Yleisesti suositellaan öljä SAE 30.
- Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljä.

Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista.
Lian vähäinen öljymäärä voi aiheuttaavakavia
moottorivahinkoja.

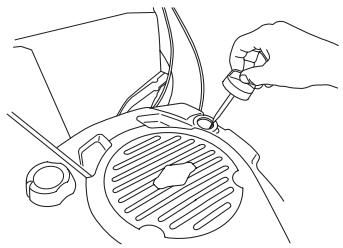

Öljymäärä

Kierrä öljyntäytökorkki auki ja tarkasta öljymäärä korkissa olevasta mittatikusta.

Öljntyttökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öjymärästä saadaan oikea kuva.

Jos oljymäärä on vähäinen, tayta moottoriöljä öljytikun ylatasoon asti.

Käytä ainoastaan suositeltua moottoriöljä. Katso luku Tekniset tiedot.

Tankkaus

VAROITUS! Seuraavat turvatoimet vahentavt tulipalon vaaraa:

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polittoainee lahelle.

Älä koskaan tankkaa moottorin käydessa.

Avaa polittoinesaillion korkki hitaasti tankkauksen yhteydessa, niin etta mahdollinen ylipaine haviäa hitaasti.

Kiristä polittoinesäiliön korkki huolellisesti tankkauksen jälkeen.

Siirra aina kone tankkauspaikalta ennen käynistämista.

Älä taytä bensiiniä liikaa. Jätä tilaa noin 35 mm tankin korkin alle niin, etta poltoaine pääsee laajentumaan.

Pyyhi poltoainesällion korkin ympäristo puhtaaksi. Puhdista poltoaine- ja öljysäliöt saannöllisesti. Poltoainesuodatin on vaihettava vähintään kerran vuodessa. Säiliössä olevat epäpuhtaudet aiheuttavat kayntihäiriöitä.

Siirä kone aina noin 3 metrin päähan tankkausaikalta ennen käynnistystä.

Käynistys ja pysäytys

VAROITUS! Ennen käynnistystä on huomioitava seuraavaa:

Alä käynnista ruohonleikkuria, elleivät terä ja kaikki kotel ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.

Siirra aina kone tankkauspaikalta ennen käynistämista.

Aseta kone tukevalle alustalle. Varmista, ettei teralaite pääse osumaan mihinkään esineeseen.

Varmista, ettei työaluella ole asiaankuulumattomia.

Käynnistys

Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

Vedä moottorijarrusanka kokonaan ylemää kahvaa vasten vasemmalla kädellä.

Tartu kännistyskahvasta, vedä kännistysnarusta hitaasti oikealla kädellä, kunnes tutnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo kännistysnarua katesi ympärille.

HUOM! Älä vedà käynnistysnarua tãysin ulos öläkä irrota otetta käynnistyskahvasta, kun naru on tãysin ulkona. Tämä voi vauroiittaa konetta.

Malleissa LC 48VE on sähkökäynistys, jota käytetään seuraavasti.

• Ennen sähkökaynnistyksen ensimmaista käytöä on ladattava akku. Katso otsikon Kunnossapito alla annetut ohjeet.
• Paina moottorijarrusanka ohjausaisaa vasten.
• Aseta virta-avain lukkoon ja paina nappaintä.

Veto

Koneet ovat itselikkuvia ja takavetoisia. Kytke veto pyoriin vetamalla kytkinvipua itseesi pain.

Vetomoottori on portaattomasti säddettävissä

Pysäytys

Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

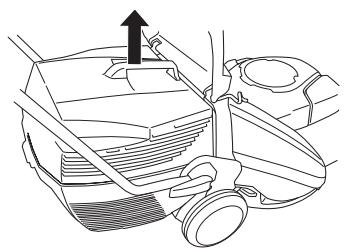

Tyhjennä ruohonkeraäja, LC48, LC48V, LC 48VE

• Nosta takasuojus ja{nosta sailiöpois.

Käannä sailiöta niin, etta kaikkruofo tyhjenee siitä.

Kunnossapito

VAROITUS! Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, etta teralaite on pysahtynyt. Irrota sytytysjohto sytytystulpasta.

Sytytyskaapeli on aina irrotettava sytytystulpasta ennen korjauksia, puhdistusta tai huoltotöitä.

IImansuodatin

Puhdistamalla ilmansuodatin saannollisesti polysta ja liasta valtetaan seuraavat ongelmat:

Kaasutinhäiriöt
Kännistysongelmat
- Tehon heikkeneminen
- Moottorin osien turha kuluminen.
- Epatavallisen korkea polittoaineenkulutus.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan tãysin puhtaaksi. Siksi ilmansuodatin on vaihettava sãännöllisin valiajoin. Vauroitunut ilmansuodatin on aina vaihettava.

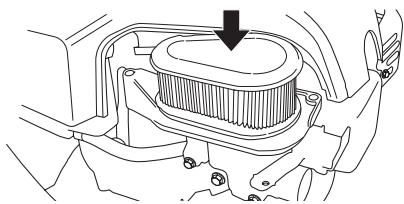

Ilmansuodattimen puhdistus

Ota ilmansuodatinkotelo pais

Ota ilmansuodatin pois ja tarkasta, etta se on ehja. Mikali se on huono, vaihda uusi ilmansuodatin.

Puhdista suodatin naputtamalla suodatinta tasaista alustaa.
vasten. Älä koskaan käytä liotinta, joka sisältaa petrolia,
esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen.

Varmista asennuksessa, etta ilmansuodatin kiinnitty tiviisti suodattimen pitimeen.

Sytytystulppa

VAROITUS! Äänenvaimennin on erittäin kuuma kayton aikana ja hetken aikaa sen jälleen. Älä koske kuumaan äänenvaimentimeen!

Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokaynti on levotonta: tarkasta aina ennen muita toimenpiteita sytytystulppa. Jos sytytystulppa on

karstoittunut, puhdista se ja tarkasta samalla, etta kärkiväli on 0,5 mm. Sytytystulppa on vaihrettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota mönnän/sylinterin.

Äänenvaimennin

Äänenvaimennin vaimentaa änitasaso ja ohjaa pakokaasut käytäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältaa kipinoitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaialia.

Tarkasta sāännöllisesti, etta äenvaimennin on kunnolla kiinni koneessa.

Älä koskaan käytä konetta, jonka äenvaimennin on rikki.

Tera

VAROITUS! Käytä aina lujatekoisia suojakäsinietä terälaitetta korjatessasi. Veitsiterät ovat erittäin terävät ja aiheuttavat erittäin helposti viiltohaavoja.

On tärkeä, etta tera on teräva ja tasapainossa. Irrota terän kiinnityspultti ja toimita tera vähintään kerran vuodessa huoltokorjaamoon hiottavaksi ja tasapainotettavaksi. Sopiva ajankohta talle on leikkuukauden lopussa.

Jos terä tai teränpidin pitäa vaihtaa, myös teräpultti, aluslevy ja lautasjousi on vaihettava.

Kun asennat teran takaisin, kiristä pultti momentilla 45-60 Nm. Katso otsikon Asennus alla annetut ohjeet.

Jos tera osuu vieraisiin esineisiin kuten kiviin, juuriin tai vastaaviin, tera luistaa teranpitimessä. Siksi teranpitimen vastepinta voi nayttävähän kuluneelta, se kuuluu asiaan. Se on turvajärestely, joka vahentä moottoriakselin vaaristymisriskä.

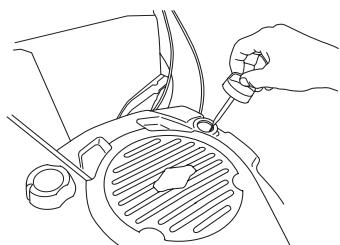

Öljynvaihto

Moottoriöjy on vaiheltava joka vuosi ja 25 käytötunnin välein.

Tee oljynvaihto seuraavasti:

Tyhjennä poltoainesäiliö käytämällä konetta kunnes sailiö on tyhja.
- Jos teriin tarttuuj jotakin työskentelyn aikana, sammuta moottori ja odota, etta se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta.
- Irrota terän kiinnityspultti.

• Irrota ruuvit, jotka pitävät suojakotelon paikallaan, ja nosta kotelo pois.

Kierra oljyntaytokkoki irti.

• Öljy voidaan poistaa alapuolelta irrottamalla öljytulppa.
  Älä unohda laittaa öljytulppaa takaisin, ennen kuin lisätät öljyä.

Tiedustele lahimmaltahuoltoasemalta,minne ylimaaeraisen moottorioljyn voi toimittaa.

• Lisää uutta, hyvälaatuista öljä. Katso luku Tekniset tiedot.
  Tarkasta oljymääröljntyäytokorkin mittatikulla.
• Öljyntäytökorkin on oltava kierrettynä kokonaan pohjaan asti, jotta öljymäärastä saadaan oikea kuva. Jos öljymäärä on vahäinen, tätä moottoriöljä öljytikun ylātasoon asti.

Kierrä öljyntäytökorkki kiinni.

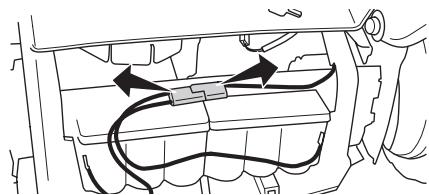

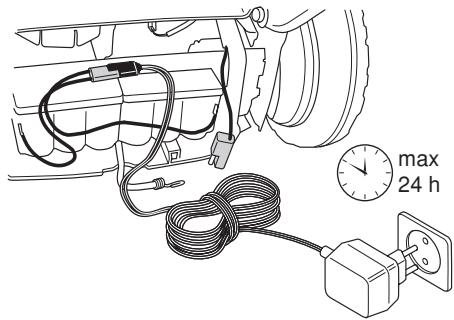

Akun lataus

Akku voidaan ladata seuraavasti:

Työnna lukitus auki ja poista akun suojus.

• Avaa akkukaapelin liitännät.

• Kytke akkulaturi ja lataa akkua enintään 24 tunnin ajan.

Veto ja vaihdelaatikko

LC 48V, LC 48VE

• Nosta takasuojus ja nosta sällö pois.
• Poista keräyskannen 4 ruuvia ja nosta kansi pois.

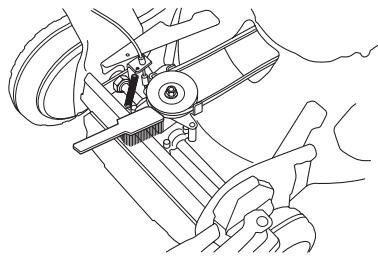

LC 48V, LC 48VE, LB 48V

• Varmista, etta pyorat ja pyoränakselit ovat puhtaat, eikä niissä ole lehtä, ruhooa jne. Myös vedon vaihdelaatikon ympäristö on tärkeä pitäa puhtaana.
• Ota suojakotelo pois irrottamalla ruuvit.

Pujota sitten suojus yloispain.

• Puhdista vaihdelaatikko harjalla. Tarkasta myös, ettei käytöihnassa ja hihnapyörässä ole vaurioita, kuten esim. halkeamia.

Leikkuukannen puhdistaminen

• Liitä vesiletku leikkuukannen liittimeen.

Kaavi loput pois koneen mukana tulleella kaapimella.

Kytkentävalijerin säätäminen

Kytkentävajeri saadetään kiertamalla saatöruuvia.

Alla on annette joitakin yleisiä hoito-ohjeita.

Päivittäiset toimenpiteet

1 Tarkasta, etta moottorijarrusanka toimii turvallisesti.
2 Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.

3 Tarkasta öljymäärä.
4 Puhdista käynnistimen ilmanottoaukot. Tarkastakäynnistin ja käynistysnaru.
5 Tarkasta, että ruuvit ja mutterit ovat kireällä.
6 Tarkasta terälaite. Alä koskaan käytä tylsiä, lohjenneita tai vaurioituneita veitsiterä.

Viikoittaiset toimenpiteet

1

2

3

1 Puhdista ilmansuodatin. Vaihda tarvittaessa.
2 Puhdista sytytystulppa. Tarkasta, etta kärkiväli on 0,51 mm.
3 Puhdista sylinterin jäahdytysrivat.

Kuukausittaiset toimenpiteet

1

2

3

4

1 Tarkasta, etta käyttohihn an on ehä eikä siinä ole nakyviä vaurioita.
2 Puhdista vahdelaatikko.
3 Tarkasta poltoinesuodatin ja polttoineletku. Vaihda tarvittaessa.
4 Puhdista polittoainesäili sisäpuolelta.

Tekniset tiedot

	LC 48	LC 48V	LB 48	LB 48V	LC 48VE
Moottori	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Sylinteritilavuus, cm3	190	190	190	190	190
Kierrrosluku, rpm	2900	2900	2900	2900	2900
Sytytysjärestelmä
Sytytystulppa	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Kärkiväli, mm	0,5	0,5	0,5	0,5	0,5
Poltoaine-/voitelujärestelmä
Poltoinesäiliön tilavuus, litraa	1,2	1,2	1,2	1,2	1,2
Öljysäiliön tilavuus, litraa	0,6	0,6	0,6	0,6	0,6
Moottoriöly	SAE 30	SAE 30	SAE 30	SAE 30	SAE 30
Paino
Ruohonleikkuri, tyhjät sällöt, kg	38	38	34	34	43
Äänen taso
(ks. huom. 2)
Äänenpainetaso käytäjan korvan tasalla, dB(A)	81	81	79	79	81
Melupäastö
(ks. huom. 1)
Ääntentehotos, mitatu dB(A)	95	95	93	93	95
Ääntentehotos, taattu LWA dB(A)	96	96	95	95	96
Tärinätasot
(ks. huom. 2)
Kahva vasen, m/s2	6,0	6,0	2,7	2,7	6,0
Kahva oikea, m/s2	5,0	5,0	4,7	4,7	5,0
Leikkuu
Leikkuujärestelmä	3 in 1	3 in 1	2 in 1	2 in 1	3 in 1
Leikkuukorkeuden säätö, viisi asentoa, mm	25-70	25-70	25-70	25-70	25-70
Leikkuuleveys, mm	480	480	480	480	480
Terä	Kiinteä	Kiinteä	Kiinteä	Kiinteä	Kiinteä
Veto
Nopeus, km/h	-	5,4	-	5,4	5,4

Huom. 1: Melupäästö ympäristöän äenentehona (Lw) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 2: Tärinä ja äenenpaine mitattu standardin EN 836:1997/A2:2001 mukaisesti

EY-vaatimustemmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], vakuutta täten, että moottoriruohonleikkurit Husqvarna LC 48, LC 48V, LC 48VE, LB 48 ja LB48 V alkaen sarjanumerosta 081500001 vastaavat NEUVOSTON DIREKTIIVIN märäyksia:

• 1. kesakuuta 1998 "koskien koneita" 98/37/EG.
• 1. joulukuuta 2004 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2004/108/EEC.
• 1. toukokuuta 2000 "koskien melupästäö ympäristöön" 2000/14/EG.

Katso melupästäjä koskevat tiedot luvusta Tekniset tiedot.

Rekisteröity elin 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi, on julkaissut raporteja koskien vaatimustenmukaisuuden arvointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäastöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovarat:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

01/901/084 - Husqvarna LC 48VE

Huskvarna 13. lokakuuta 2008

Bengt Ahlund, kehityspaallikko

Key to symbols
