BRUKSANVISNING UTDRAG 903.923.29 IKEA

Rengøring og vedligeholdelse 68

Rengøring og vedligeholdelse

Sikkerhetsinformasjon 76

Generell informasjon 79

Beskrivelse av apparatet 80

Betjeningspanel 80

Generelle anbefalinger 81

Rengjøring og vedlikehold 81

Hva gjør man hvis... 83

Tekniske data 84

Energieffektivitet 85

Miljøaspekter 85

IKEA-garanti 86

Sikkerhetsinformasjon

For egen sikkerhets skyld, og for korrekt bruk av apparatet, bør man lese denne håndboken nøye før installasjon og idriftsettelse. Oppbevar alltid disse instruksjonene sammen med apparatet, også ved salg eller annen overhendelse til tredjepart. Det er viktig at brukerne kjenner til alle bruks- og sikkerhetsfunksjonene til apparatet.

⚠ Tilkobling av ledninger må gjøres av en faglært tekniker.

• Produsenten kan ikke holdes ansvarlig for skader som skyldes feilaktig installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetoppen og ventilatoren er 500 mm for elektriske ventilatorer og 650 mm for gassdrevne ventilatorer.
• Hvis instruksjonene for installasjon av gassplatetoppen oppgir en større avstand enn den som er oppgitt, må man rette seg etter dette.
• Kontroller at nettspenningen samsvarer med det som er oppgitt på merkingen på innsiden av ventilatoren.
• Frakoblingsinnretningene må installeres i det faste systemet, i

NORSK 77

• For apparater i Klasse I må du kontrollere at strømnettet er utstyrt med en tilstrekkelig jordforbindelse.
• Koble sammen ventilatoren og røykkanalen ved hjelp av et rør med diameter på minst 120 mm. Røykkanalen må være så kort som overhode mulig.
• Alle forskrifter som angår avtrekk av luft må etterfølges.

- Ikke koble ventilatoren til røykkanaler som transporterer forbrenningsrøyk (f.eks. kjeler, peiser osv.).

- Hvis ventilatoren brukes sammen med apparater som ikke er elektriske (f.eks. gassapparater), må man alltid kunne garante-re en tilstrekkelig grad av luftutveksling i lokalet, for å hindre at det kommer avtrekksgass i retur. Når ventilatoren brukes sammen med apparater som ikke går på elektrisk strøm, må det negative trykket i lokalet ikke være over 4 Pa, for å unngå at røyk trekkes ut igjen i lokalet av ventilatoren.

- Luften må ikke transporteres via en kanal som brukes til å føre ut røyk fra apparater som forsynes med gass eller andre forbrenningsprodukter.

- Koble til støpslet i en stikkontakt på et tilgjengelig sted som samsvarer med gjeldende forskrifter.

- Angående tekniske og sikkerhetsrelaterte foranstaltninger som må følges for avtrekk av røyk, er det viktig å følge samtlige retningslinjer som er fastsatt av lokale myndigheter.

⚠ ADVARSEL: Hvis det ikke settes på skruer eller festemidler som er vist i disse anvisningene, kan dette medføre risikoer for elektriske støt.

- Koble ventilatoren til strømnettet via en topolet bryter med kontaktavstand på minst 3 mm.

- Ikke se rett på apparatet med optiske instrumenter (kikkert, forstørrelsesglass).

- Man må ikke flambere under ventilatoren, da dette kan føre til brann.

- Dette apparatet kan brukes av barn over 8 års alder, samt av personer med nedsatte psykofysiske eller sansemessige evner, eller med utilstrekkelig erfaring og kunnskap, så lenge de blir nøye overvåket og mottar instruksjoner om sikker bruk av apparatet og farene dette medfører. Se til at barn ikke leker med apparatet. Rengjøring og vedlikehold som utføres av brukeren må ikke overlates til barn, såfremt disse ikke holdes under oppsyn.

- Hold barn under oppsyn slik at de ikke leker med apparatet.

- Dette apparatet må ikke brukes av personer med nedsatte psykofysiske eller sansemessige evner, eller med utilstrekkelig erfaring og kunnskap, såfremt de ikke holdes nøye under oppsyn og har vært gjenstand for opplæring.

⚠️ Deler som kan nås av brukeren kan bli svært varme under bruk av stekeapparater

- Rengjør og/eller bytt ut filtrene etter angitt tid (brannfare).

- Det må være god luftutveksling i lokalet når ventilatoren er i bruk sammen med andre apparater som bruker gass eller andre forbrenningsprodukter (gjelder ikke for apparater som kun fører ut ren luft i lokalet).

- Ventilatorhetter og andre avtrekk kan svekke sikker drift av apparater som forbrenner gasser eller annet brennstoff (in-

kludert de som befinner seg i andre omgivelser), som følge av returstrøm av forbrenningsgasser. Disse gassene kan forårsa- ke karbonmonoksidforgiftning. Etter at du har installert en ventilatorhette eller annen avtrekksvifte, må du sørge for at gassapparatene er testet av en kompetent person, for å sikre at det ikke finnes returstrøm av forbrenningsgasser.

- "Ved utskifting med halogenpærer må det kun brukes selvbeskyttende wolfram halogenpærer eller selvbeskyttende metallhalide pærer."

Generell informasjon

Bruk

• Slå av og koble fra apparatet fra strømnettet før det foretas rengjøring eller vedlikehold.
• Ventilatoren må ikke brukes som hvileflate.
• Ventilatoren er designet utelukkende for å eliminere lukt fra matlaging i vanlige husholdninger.
• Bruk aldri ventilatoren til andre formål enn den er blitt utviklet for.
• Ikke ha åpne flammer under ventilatoren när den er i funksjon.
• Reguler intensiteten i flammen slik at den pekes mot bunnen av fatet og ikke brenner langs kantene.
• Frityrkokere må kontrolleres konstant när de er i bruk. Overopphetet olje kan ta fyr.

Installasjonsmåte

Ventilatoren er blitt utviklet for installasjon og bruk i "avtrekksversjon" eller i "luftsirkulasjonsversjon".

Avtrekksversjon (se symbolet i tallasjonsanvisningen)

Matos vil trekkes og føres ut av boligen via et avtrekksrør (medfølger ikke) montert i utløpet på ventilatoren. Se til at avtrekksrøret er korrekt montert på utløpet til ventilatoren via et egnet system.

Luftsirkulasjonsversjon (se symbolet i allasjonsanvisningen)

Luften filtreres via en eller flere filtre og føres deretter på nytt tilbake i lokalet.

Viktig: Se til at det er korrekt luftsirkulasjon rundt ventilatoren.

Viktig: Hvis ventilatoren skal utstyres med kullfilter, må disse bestilles og monteres før apparatet tas i bruk. Filtrene er tilgjengelig i vanlig varehandel.

Ventilatoren må monteres langt fra spesielt skitne steder, vinduer, dører og varmekilder. Tilbehør for veggmontering medfølger ikke, da de varierer avhengig av veggmateriale. Bruk festesystemer som er egnet for veggmaterialet i den aktuelle boligen og vekten til apparatet. For mer detaljert informasjon bes man kontakt spesialisert forhandler. Ta vare på disse instruksjonene for senere bruk.

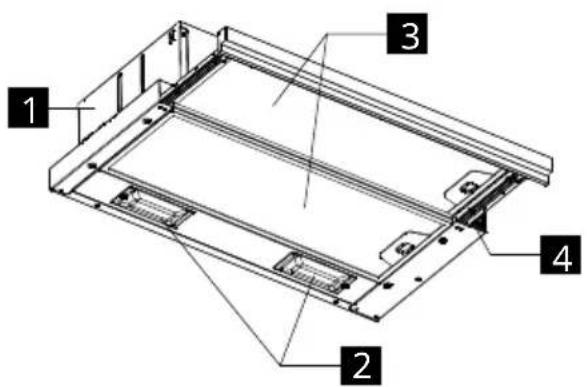

Beskrivelse av apparatet

1 2 3 4

1 /entilatorhus
2 Belysning
3 Fettfilter
4 Betjeningspanel

Betjeningspanel

A	Slår motoren på med den første hastigheten og slår motoren av ved enhver hastighet.
B	Slår motoren på ved hastighet 2.
C	Slår motoren på ved hastighet 3.
D	Slår belysningen på og av med maks styrke.
* Hvis det skyvbare avtrekkspanelet er lukket, lampen i ventilatoren og motoren er avslått.

Generelle anbefalinger

• Bruk ventilatoren ved minste hastighet når man begynner å lage mat og hold den i funksjon i noen minutter etter at matlagingen er avsluttet.
• ∅k hastigheten kun hvis det er store mengder røyk og damp og bruk intensiv hastighet kun hvis situasjonene er ekstreme.
• Skift ut filter eller filtre när nødvendig for å opprettholde god effektivitet i fjerning av

vond lukt.

• Rens filter eller filtre när nødvendig for å opprettholde god effektivitet i fjerning av fett.
• Bruk maksimal kanaliseringsdiameter angitt i denne håndboken for å optimalisere effektivitet og redusere støy til et minimum.

Rengjøring og vedlikehold

Slå av og koble fra apparatet fra strøm- nettet før det utføres vedlikehold.

VIKTIG: Bruk kun en fuktig klut og et mildt flytende rengjøringsmiddel til rengjøringen av kjøkkenviften.

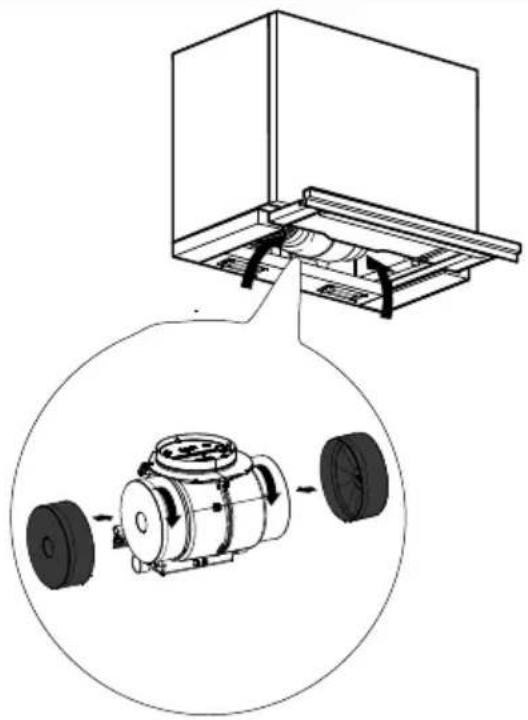

Kullfilter med lang holdbarhet

Luktfilter kan renses og regenereres hver 3-4 måned (eller oftere hvis hetten er gjenstand for intensiv bruk), opp til maksimalt 8 regenereringssykluser (ved spesielt intensiv bruk anbefales det at man ikke overstiger 5 sykluser).

• Vask filteret i oppvaskmaskinen på MAX 70°, eller for hånd i varmt vann uten bruk av slipende svamper (ikke bruk oppvaskmidler!).
• Tørk i stekeovnen på MAX 70° i 2 timer (vi anbefaler å lese stekeovnens bruksveiledning og monteringsinstruksjoner nøye).

NORSK 82

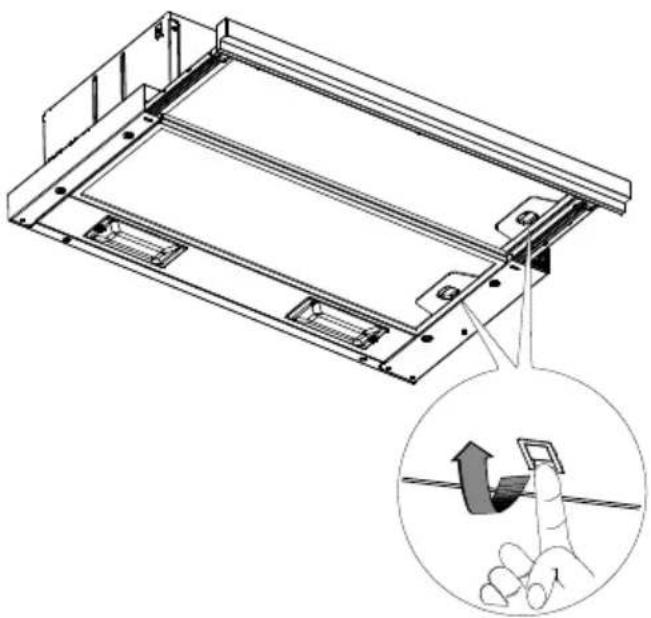

Fettfilter

Rens eller skift ut filtrene i henhold til de oppgitte tidsintervallene, slik at hetten holdes i god driftsmessig stand og man unngår risiko for antennelser som følge av fettdannelser. Fettfiltrene kan vaskes i oppvaskmaskin og må rengjøres etter hver 2 måneders drift, eller hyppigere hvis de brukes veldig intenst.

Utskifting av lamper

Bruk vernehansker til å skru ut lampene og skift dem ut med nye lamper som har identiske egenskaper (effekt 4W, sokkel E14).

Lampe	Forbruk (W)	Forbin-del-se	Spen-ning (V)	Mål (mm)	ILCOS-kode
	4 E14		220-240	107x37	DRBB/F-4-220-240-E14-35/100

Hva gjør man hvis...

Hvis det oppstår en feil må man først prøve å finne en løsning på egenhånd. Hvis man ikke klarer å løse problemet på egenhånd bes man kontakte et autorisert servicesenter.

Hvis apparatet brukes på feil måte eller ikke installeres i henhold til monteringsanvisningene, vil det kanskje være nødvendig å betale for inngrepet fra vår kundeservice eller forhandleren også i løpet av garantiperioden.

PROBLEM MULIG ÅRSAK L∅SNING
Apparatet er ikke stabilt.	Apparatet er ikke blitt korrekt installert.	Følg installasjonsanvisningene som ble levert sammen med apparatet.
Apparatet er ikke i vater.	Apparatet er ikke blitt korrekt installert.	Følg installasjonsanvisningene som ble levert sammen med apparatet.
Fettabsorberingsevnene er ikke tilfredsstillende.	Olje og fett i metallfiltrene eller karbonfiltrene.	Følg intervallene for filterrens som er gjengitt i bruksanvisningen.
Apparatet fungerer ikke. Apparatet er ikke blitt korrekt tilkoblet.		Kontroller at nettledningen er tilkoblet motorenheten eller at støpslet er tilkoblet stikkontakten.
Lyset funger ikke. LED-lampen er defekt.		For å skifte den ut må man kontakte et autorisert kunde-senter.
Ventilatoren støyer mer enn det som kunden forventet.	Diameteren til luftutløpet i veggen er for liten og forårsaker trykktap og økning i motorens hastighet.	Følg installasjonsanvisningene som ble levert sammen med apparatet.
	Produktet er installert i resirkuleringsmodus.	Produkt i resirkuleringsmodus (og med karbonfilter mon-tert) støyer mer enn et produkt i avtrekksmodus.
	Avtrekkskanelen har mer enn én bøy.	Hvis røykavtrekkssystemet i bygget har flere bøyer, eller hvis avtrekkskanalen er spesielt langt, vil produktet kunne støye mer.
Tasten A blinker en gang i sekundet.	Fettfilteralarm.	Rens fettfilteret og tilbakestill alarmen. Det henvises til veiledningen for pleie og vedlikehold og veiledningen til betjeningspanelet for å tilbakestilling av filteralarm.
Tasten A blinker to ganger i sekundet.	Alarm for aktivt karbonfilter.	Rens aktivt karbonfilter og tilbakestill alarmen. Det henvises til veiledningen for pleie og vedlikehold og veiledningen til betjeningspanelet for å tilbakestilling av filteralarm.

Slå på apparatet igjen for å se om problemet er blitt løst. I motsatt fall må man slå det på igjen og gjenta operasjonen etter en time. Hvis apparatet fortsatt ikke fungerer korrekt etter at alle kontroller som er listet opp i

veiledningen for problemløsning er blitt utført og apparatet er blitt slått på igjen, bes man kontakte autorisert service og forklare problemet i detalj:

• Type feil.
• Modell.

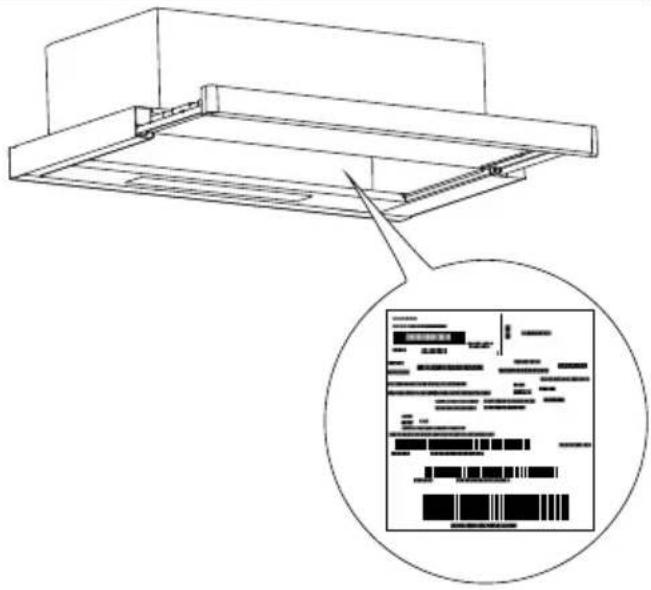

• Type- og serienummer til apparatet (finnes på merkeskiltet).

Tekniske data

		Enhet Verdi
Type produkt			Teleskopisk ventilator
Mål	Bredde	mm 598,5
	Dybde	mm Min	387 - Maks 537
	Høyde min/maks	mm 215
Maks luftkapasitet* - Ut		m3/t 340
Maks støynivå* - Ut		dBA 67
Maks luftkapasitet* - Resirkulasjon		m3/t 140
Maks støynivå* - Resirkulasjon		dBA 72
Total effekt		W 108
Lampeinformasjon	Type		LED-lampe
	Nummer og effekt		2 x 4W
	Forbindelse		E14
Minste installasjonshøyde - gassdrevet platetopp		mm 650
Minste installasjonshøyde - elektrisk platetopp		mm 500
Nettovekt		Kg 7,6
* Maksimal hastighet (uten intensiv innstilling)

Dette apparatet er blitt utformet, tilvirket og lansert på markedet i samsvar med EEC-direktivene

Dette apparatet er blitt utformet, tilvirket og lansert på markedet i samsvar med direktivene UK CA

Tekniske data er gjengitt på merkeskiltet til apparatet.

Kassering av hvitevarer

Symbolet på produktet eller emballasjen betyr at produktet ikke må kastes sammen med vanlig husholdningsavfall. Produktet må leveres til et senter som spesialiserer seg i resirkulering av elektriske og elektroniske komponenter. Ved å se til at dette produktet kasseres på korrekt måte, vil man bidra til å forhindre potensielle negative miljø- og helsekonsekvenser som ellers kan oppstå ved feilaktig eller på andre måter upassende kassering. For mer detaljert informasjon om hvordan man resirkulerer dette produktet,

bes man kontakte de kommunale myndighetene, din lokale avfallshändteringstjeneste, eller butikken der produktet ble kjøpt.

Apparatet er utviklet i samsvar med direktiv 2012/19/EU om reduksjon av farlige stoffer som brukes i elektrisk og elektronisk utstyr, samt kassering av avfall.

Kasting av emballasjemateriale

Materialer med symbolet kan resirkuleres. Kast emballasjematerialet i egnede beholdere for gjenvinning.

IKEA-garanti

Denne garantien gjelder i fem (5) år fra opprinnelig kjøpsdato hos IKEA. Den originale kvitteringen må fremlegges som kjøpsbevis. En reparasjon utført i garantiperioden forlenger ikke apparatets garantiperiode.

Hvem tilbyr service?

Kundeservicen garanteres av en serviceleverandør utnevnt av IKEA gjennom en egen organisasjon eller eget nett av autoriserte servicesentre.

Hva dekker garantien?

Garantien dekker feil og mangler ved apparatet som skyldes material- og produksjonsfeil, og gjelder fra og med kjøpsdato på IKEA. Garantien gjelder kun hvitevarer til hjemmebruk. Unntakene står angitt under overskriften "Hva dekkes ikke av garantien?". I garantiens gyldighetsperiode er reparasjonskostnader (reservedeler, arbeidstimer og reisekostnader for teknisk personell) dekket av kundeservice, gitt at tilgangen til apparatet for utføring av inngrepet ikke fører med seg spesielle kostnader. Disse vilkårene er i samsvar med UE-direktiv (99/44/EF) og anvendbare standarder og bestemmelser. De utskiftede delene tilfaller IKEA.

Hvordan gjør IKEA for å løse problemet?

Serviceleverandør som sendes av IKEA vil undersøke produktet og bestemme på egenhånd hvorvidt skaden er dekket av garantibetingelsene. Ved positivt utfall vil serviceleverandøren fra IKEA eller kundeservice fra autorisert partner, reparere det defekte produktet på egenhånd eller bytte det ut med et produkt med tilsvarende egenskaper eller pris.

Hva dekkes ikke av garantien?

• Normal slitasje.
• Skader forårsaket av forsettelige handlinger eller uaktsomhet, manglende etterfølgelse av funksjonsanvisninger, ukorrekt installasjon eller bruk av feilaktig spenning, skader forårsaket av kjemiske eller elektrokjemiske reaksjoner, rust, korrosjon eller vannskader, inkludert men ikke begrenset til skader forårsaket av kalkdannelser i vannkretsene, samt skader forårsaket av atmosfæriske og naturlige hendelser.
• Forbruks- og slitedeler, som batterier eller lamper/lyspærer.
• Dekorative og ikke-funksjonelle deler som ikke påvirker den normale bruken av produktet, inkludert riper og fargevariasjoner.
• Uforutsette skader forårsaket av stoffer eller fremmedlegemer og rengjøring eller utbedring av filtre, tømmesystemer eller

skuffer med rensemiddel.

• Skade på følgende deler: keramisk glass, tilleggsutstyr, bestikkurver, utløps- og innløpsrør, lamper/pærer og deksler, skjermer, dørklinker, karmer og deler av karmer. Hvis det kan bevises at disse skadene er blitt forårsaket av produksjonsfeil.
• Tilfeller der inspiserende reparatør ikke finner feil.
• Reparasjoner som ikke er utført av service-leverandøren utnevnt av IKEA og/eller et autorisert servicesenter, eller der ikke-originale deler er brukt.
• Reparasjoner som følge av feil installasjon eller installasjon som avviker fra anvisninger og spesifikasjoner.
• Bruk av produktet utenfor hjemmet, for eksempel til profesjonell bruk.
• Skader forårsaket av transport. Hvis kunden selv har stått for transporten frem til sitt hjem eller annet sted, kan ikke IKEA holdes ansvarlig for eventuelle skader som er oppstått under transporten. Hvis transporten frem til kundadressen derimot er utført av IKEA, dekkes eventuelle transportskader av garantien.
• Innledende installasjonskostnader for IKEA-apparatet. I alle tilfeller, hvis service-leverandøren fra IKEA eller en autorisert partner utfører en reparasjon eller bytter ut et apparat i løpet av garantiperioden, må leverandøren eller autorisert servicepartner også sørge for ny installasjon av det reparerte produktet eller det nye produktet, hvis dette skulle vise seg nødvendig.

Denne begrensningen gjelder ikke feilfritt arbeid utført av kvalifisert spesialist som bruker våre originaldeler for å tilpasse apparatet til tekniske sikkerhetsspesifikasjoner i et annet EU-land.

Anvendelse av nasjonalt regelverk

IKEA garantien gir kunden spesifikke juridiske rettigheter i tillegg til lovfestede rettigheter som varierer fra land til land. Disse betingelsene begrenser ikke på noen måte forbrukerrettighetene i gjeldende nasjonalt regelverk. Disse betingelsene begrenser ikke på noen måte forbrukerens forpliktelser beskrevet i lokal lovgivning.

Gyldighetsområde

For apparater kjøpt i et EU-land og transportert til et annet EU-land, avhenger servicen av dette nye landets gjeldende regelverk. Forpliktelsen til å levere en tjeneste basert på garantibetingelsene gjelder kun hvis apparatet samsvarer eller er installert i samsvar med:

• Gjeldende tekniske bestemmelser i landet hvor garantien skal gjelde.
• Sikkerhetsinformasjon som finnes i bruksanvisningen.

Ettermarkedsservice som gjelder for husholdningsproduktker fra IKEA:

Kontakt alltid ettermarkedsservice hos IKEA i følgende tilfeller:

1. For service som dekkes av garantien.

2. For avklaringer som angår installasjon av husholdningsprodukter fra IKEA i kjøkken som selges av IKEA. Du kan ikke kontakte ettersalgsservicen for følgende:

3. Installasjon av komplette kjøkken fra IKEA.

4. Elektrisk tilkobling (hvis apparatet er levert uten ledninger og støpsler), vann- og gasstilkobling som må utføres av en autorisert tekniker.
5. Be om avklaringer av innholdet i bruksveiledningen og spesifikasjoner om IKEA husholdningsapparatet.

For å garantere best mulig service ber vi deg om å nøye lese monteringsinstruksjonene og/eller bruksveiledningen før du kontakter oss.

Se siste side i denne håndboken hvor det finnes en komplett liste over godkjente IKEA serviceleverandører med tilhørende telefonnummer.

Viktig! For å garantere en raskere service anbefaler vi å bruke telefonnumrene på slutten av denne håndboken. For å bestille service henvises det til de spesifikke kodene

til apparatet som finnes i siste del av denne håndboken. Før du kontakter oss må du sørge for å ha IKEA husholdningsapparatets produktkode for hånden (8 tall).

Viktig! TA VARE PÅ KVITTERINGEN!

Den er kjøpsbeviset og må fremlegges for at garantien skal være gyldig. På kvitteringen finnes også navn og kode (8 tall) til IKEA-husholdningsapparatet du har kjøpt.
