323000 - Fjernsyn LG - Gratis bruksanvisning og manual

Produkttype	LCD-TV
Merke	LG
Modell	323000 (serie 19/22/26/32/37/42/47/52LG30, 32/37/42/47/52LG50, 19/22LS4D)
Vekt (med stativ, avhengig av modell)	Fra 5,1 kg til 29,2 kg
Vekt (uten stativ, avhengig av modell)	Fra 4,6 kg til 24,6 kg
Strømforsyning	Vekselstrøm (AC) – spenning angitt i spesifikasjonene
Fjernkontroll	Ja, med AAA-batterier (2 x 1,5 V)
Videoinnganger	HDMI, Scart (AV1/AV2), Komponent, S-Video, RGB (PC)
Lydinnganger	Lyd RGB/DVI, Scart, Ekstern lyd
Digital lydutgang	Optisk (unntatt modeller 19/22LS4D)
Hodelinngang	Ja (unntatt modeller 19/22LS4D)
Tilkoblinger	RF-antenne, RS-232C, PCMCIA (avhengig av land)
Sikkerhetsfunksjoner	Jordingsplikt, anbefalt jordfeilbryter, veggfeste mot fall
Rengjøring av skjerm	Myk, lett fuktet klut (lunkent vann + skyllemiddel), vri den ut og tørk forsiktig
Rengjøring av chassiset	Myk, tørr, lofri klut
Installasjon	Medfølgende stativ eller veggfeste (minst 10 cm plass rundt)
OSD-menyspråk	Fransk, engelsk, tysk, spansk, etc. (avhengig av versjon)
Fullstendig bruksanvisning	På CD-ROM (PDF-format)

Ofte stilte spørsmål - 323000 LG

Hvordan installere TV-stativet?

Legg skjermen med forsiden ned på en polstret overflate, fest foten til braketten med de 4 medfølgende skruene, og sett deretter stativkroppen inn til det klikker.

Hva gjør jeg hvis bildet ikke vises?

Kontroller at TV-en er slått på, at strømledningen er tilkoblet, og at antennen er riktig tilkoblet. Prøv en annen kanal.

Hvordan rengjøre skjermen uten å skade den?

Slå av og koble fra enheten. Fukt en myk klut med en blanding av lunkent vann og oppvaskmiddel, vri den ut til den er nesten tørr, og tørk skjermen forsiktig. La det tørke.

Hvordan lagre kanaler automatisk?

Gå til CONFIG-menyen, velg Automatisk søk, deretter Ja. TV-en søker og lagrer alle tilgjengelige programmer.

Fjernkontrollen fungerer ikke, hva gjør jeg?

Kontroller at ingen hindringer blokkerer signalet, at batteriene er riktig satt inn (polaritet +/-) og ikke er utladet. Forsikre deg om at driftsmodus (TV, STB) er riktig.

Hvilke typer tilkoblinger er tilgjengelige?

HDMI, Scart, Komponent, S-Video, RGB PC, lydinngang, optisk lydutgang, hodelinngang og RF-antenne.

Hvordan feste TV-en til veggen?

Bruk medfølgende øyebolter eller braketter. Fest dem i de øvre hullene, fest et solid horisontalt tau mellom veggen og enheten. Minimumsplassen som kreves er 10 cm på hver side og bak.

Hva gjør jeg ved tordenvær?

Koble fra strømledningen og antennekabelen for å unngå risiko for elektrisk støt eller brann.

Hvordan endre menyspråk?

Gå til OPTION-menyen, velg Menyspråk eller Land, velg deretter ønsket språk. Bekreft med OK.

Bildet rister eller har striper, hva gjør jeg?

Flytt elektriske apparater i nærheten (f.eks. elektrisk verktøy) som kan forårsake interferens. Kontroller også antennen og prøv en annen kanal.

BRUKSANVISNING 323000 LG

Illustrationen kan se annorlunda ut an din TV.

Illustrationen kan se annorlunda ut an din TV.

Vennligst les nœye igjennom braupsanvisningen før du tar i bruk ditt nye TV-apparat, og ta varæ på den for senere bruk.

En utvidet brukerhandbok som inneholder mer detaljert veiledning forppe TV-apparatene fra LG, finnes i elektronisk form på CD-ROM-en.

Hvis du vil lese den, mà du Åpne de valgte filene ved hjelp av en PC som har CD-ROM.

SIKKERHETSINSTRUKSJONER

• Les disse sikkerhetsreglene noye ffor du tar i bruk produitet.
• I donne handboken kan illustrasjonene vare noe annerledes enn produktet ditt, fordi de bare er eksempel som skal vare til hjelp.

ADVARSEL

Holdes unna varmekilder som for eksempel elektriske owner.

• Elektrisk stət, brann, feilfunksjon erler deforming kan inntreffe.

SettCREASEproduktetieninnebygdinstallasjon somforeksempelenbokreolllerhyle.

Ikke ta i nettstopslet med våte hender. Hvis pinnene er våte eller dekker av stov, ma du dessuten tørke stopslet helt ell er tørke av støvet.

• Du kan fá elektrisk stót pá grunn av faktigheten.

Trekk ut stromkabelen eller signalkabelen i tordenvær.

Ikke demonter, reparer aller endreprodukte.
- Brann eller elektrisk støt kan oppsta.
- Kontakt serviceverkstedet for kontroll, kalibrering aller reparasjon.

La kvalifisert servicepersonell ta seg av all service. Service er不同程度nahr apparatet er skadet pa en uller annen mate, hvis for eksempel stromledningen ell stopslet er skadet, det er solt vaeske ell gjenstandar har falt inn i apparatet, hvis apparatet har vaert utsatt for regn ell fuk-tighet, apparatet itke fungerer som det skal, ell det har falt ned.

Sorg for at du ikke har et fast bilde på skjermen over lengre tid. Typisk et frosset stillbilde fra en VCR. Hvis bildeformat 4:3 brukes, kan det hende at det fastest bildet forsatt er synlig på skjermen.

FORBERDELSER

Det viste bildet kan avvike fra TV-en.

Kontakt for strømledning

Denne TV-en fungerer på vekselstrøm. Spenningen vises på Spesifikasjoner-siden. Prov aldri Å bruke TV-en på likestrom.

RGB/DVI-lydinngang

Koble til digitale lydkilder fra forskjellige typer utstyr.
Merk: I standby-modus fungerer/DDke disse portene.

Euro Scart-kontakt (AV1/AV2)

Koble til scart-inngangen aller -utgangen til disse kontaktene fra en ekstern,enhet.

HDMI-inngang

Koble til utgangssignalet fra en PC.

RS-232C INNGANGSPORT (KONTROLL/SERVICE)
Koble serieporten på fjernkontrollenhetene til RS-232C-kontakten.
8 Komponentingang

Koble en Components video-/audioinngang til disse kontaktene.
Antenneinngang
Koble RF-antennen tilijke pluggen.
10 PCMCIA-kortplass (Personal Computer Memory Card International Association).
(Denne funksjonen er/DDiikke tilgengelig i alle land.)
Audio/Video-inngang (lyd/video) (Bortsett fra 19/22LS4D)
Koble audio/video-utgangen tilppe kontaktene fra en ekstern enhet.
S-Video-inngang
Koble S-Video ut fra en S-VIDEO-enhet.
Kontakt for hodetelefon (Bortsett fra 19/22LS4D)
Koble hodetelefonpluggen til deutsche kontakten.
13 BARE SERVICE-PORT

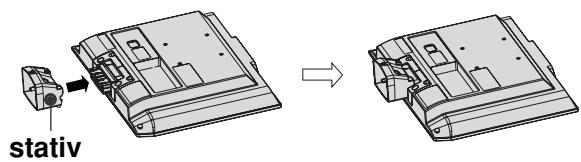

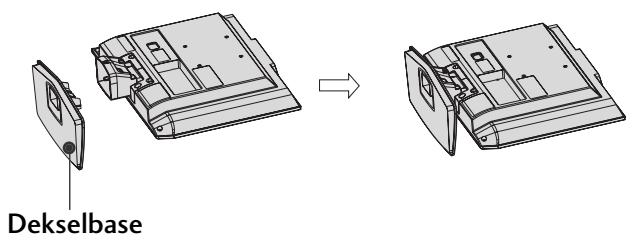

STATIVINSTALLASJON

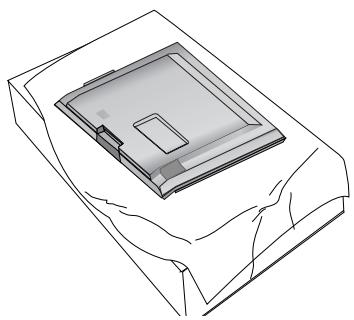

1 Plasser TV-skjermen forsiktig med forsiden ned på en polstret overflate for ä beskytte skjermen mot skade.

3 Monter TV-en som vist.

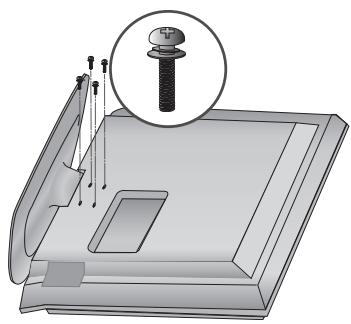

Fest de 4 boltene sikkert ved hjelp av hullene pa baksiden av TV-en.

STATIVINSTALLASJON (LCD-TV Modeller : 19/22LG30**)

1 Plasser TV-skjermen forsiktig med forsiden ned på en polstret overflate for Å beskytte skjermen mot skade.
Monter TV-en som vist.
3 Fest de 4 boltene sikkert ved hjelp av hullene på baksiden av TV-en.

FORBERDELSER

STATIVINSTALLASJON

(Kun 19/22LS4D*)

Det som vises her, er kanskje ikke helt likt ditt apparat.

1 Plasser TV-skjermen forsiktig med forsiden ned på en polstret overflate for Å beskytte skjermen mot skade.

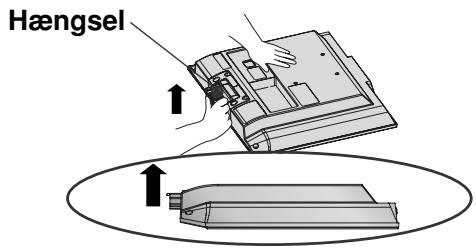

Hold hengselen og bøy det oppover.

3 Sett stativet inn i produitet til du horer et klikk.

4 Sett stativdelene sammen med sukken.

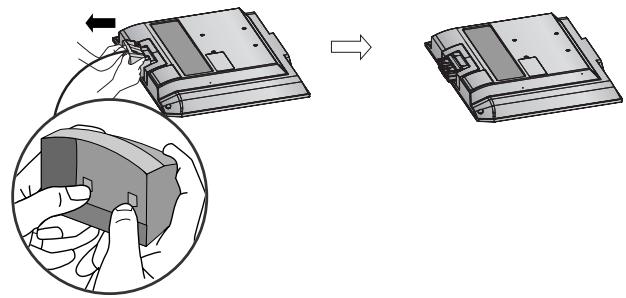

DEMONTERE STATIV

(Kun 19/22LS4D*)

Plasser apparatet med framsiden ned mot en pute ell er myk klut.

2 Dra sukken bakover mens du trykker knappen pa stativet.

Hold sukken og dra den bakover for Å få den løs fra stativet.

4 Hold stativet og bøy det oppover.

Dra i stativet for Å lösne det nár du presser de to sperrehakene.

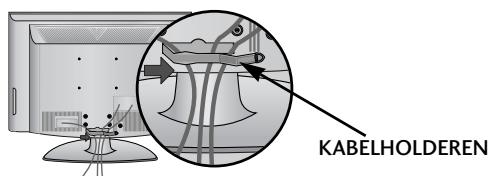

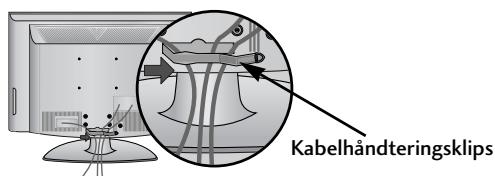

ORDNE LEDNINGER PÅ BAKDEKSELET

2 Apne KABELHANDTERINGSKLIPSEN som vist og samle kablene.

3 Installer KABELHÄNDTERINGSKLIPSEN som vist.

LCD-TV modeller : 19/22LS4D*

Koble til kablene etter behov.

Hvis du vil koble til ekstra utstyr, se avsnittet om eksternt utstyr.

2 Installer KABELHÄNDTERINGSKLIPSEN som vist.

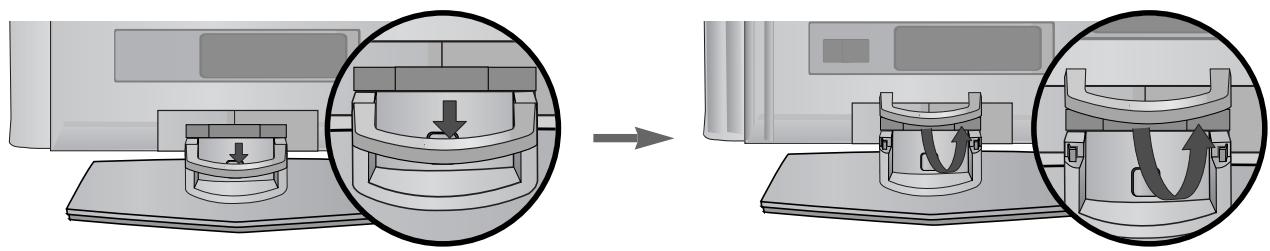

SLIK FJERNER DU KABELSAMLEREN (LCD-TV modeller : 19/22LS4D*)

Trykk Forst pa kabelsamleren. Grip KABELSAMLEREN med begge hender og trekk den bakover.

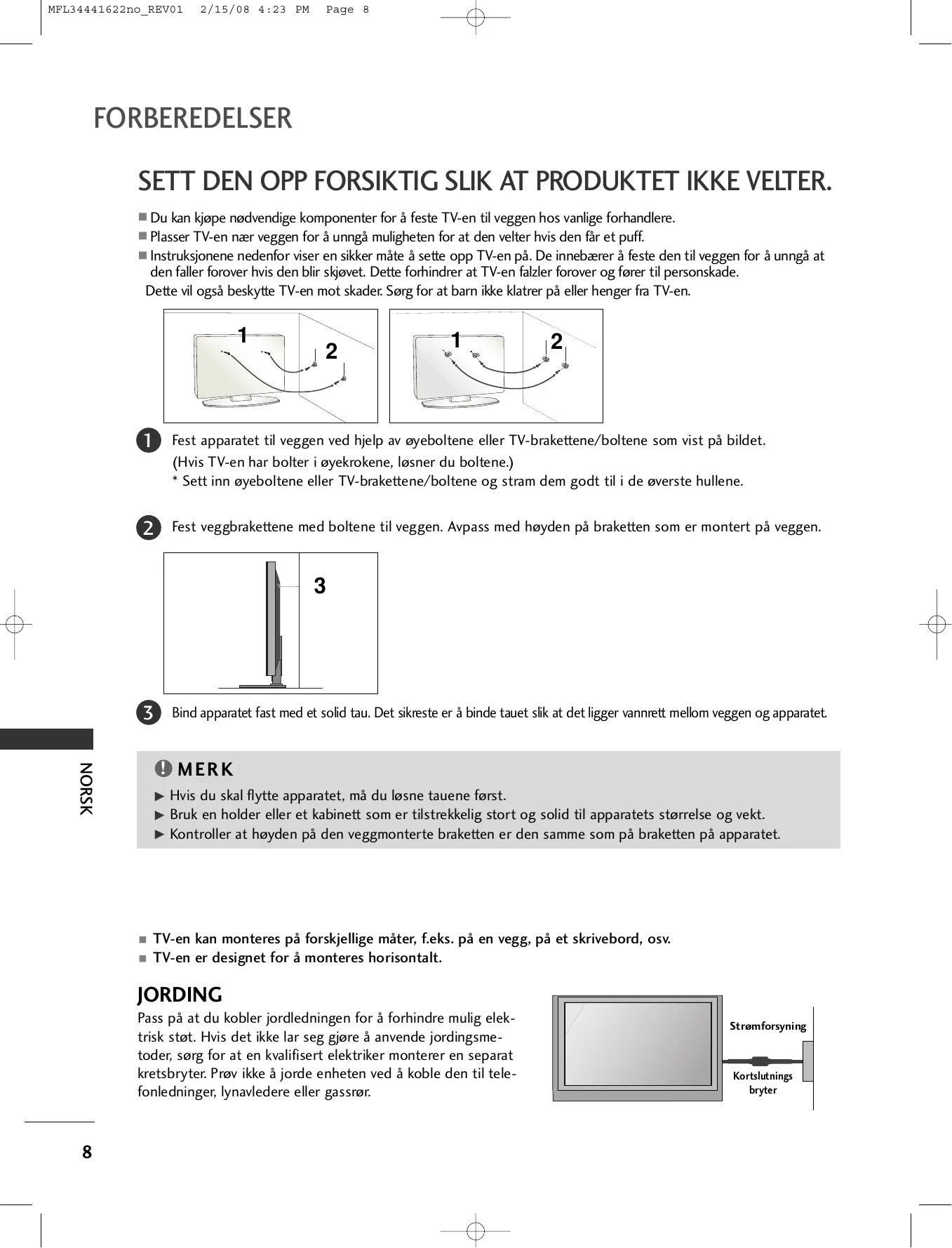

MERK

Du kan kjope nodvendige komponenter for a feste TV-en til veggen hos vanlige forhandlere.
■ Plasser TV-en nær veggen for Å unngå muligheten for at den velter hvis den fär et puff.
■ Instruktione nedenfor viser en sikker mate a sette opp TV-en pa. De inebaser a feste den til veggen for a unnga at den faler forover hvis den blir skjovet. Dette forhindrer at TV-en falzler forover og forer til personskade. Dette vil ogsa beskytte TV-en mot skader. Sorg for at barn ikke klater pa aller henger fra TV-en.

Fest apparatet til veggen ved hjelp av oyeboltene eller TV-brakettene/boltene som vist på bildet. (Hvis TV-en har bolter i oyekrokene, løsner du boltene.)

• Sett inn øyeboltene eller TV-brakettene/boltene og stram dem godt til i de øverste hullene.

Fest veggbrakettene med boltene til veggen. Avpass med hoyden på braketten som er montert på veggen.

3 Bind apparatet fast med et solid tau. Det sikreste er Åbine taut slik at det ligger vannrett mellom veggen og apparatet.

MERK

Hvis du skal flytte apparatet, ma du løsne tauene forst.
▶ Bruk en holder erer et kabinett som er tilstrekkelig stort og solid til apparatets storrese og vekt.
Kontroller at høyden på den veggmonterte braketten er den samme som på braketten på apparatet.

TV-en kan monteres på forskjelligeMASTER, f.eks. på en vegg, på et skrivebord, osv.
TV-en er designet for a monteres horizontalt.

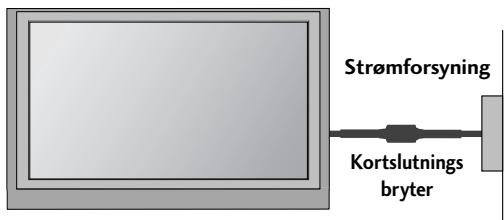

JORDING

Pass på at du kobler jordledningen for Å forbindre mulig elektrisk støt. Hvis det ikke lar seg gjøré Å anvende jordingsmetoder, sorg for at en kvalifisert elektriker monterer en separat kretsbryter. Prov ikke Å jorde encheten ved Å koble den til Telefonledninger, lynavledere eller gassrør.

Installering med sukkel skrivebord

Av hensyn til riktig ventilasjon på det vår 4'' avstand mellom vegg og sidene av encheten.

KOBLING AV TV-EN TIL ET SKRIVEBORD (Kun 26/32LG30**, 32LG50**)

TV-en mæ vare festet til skrivebordet sik at den ikke kan trekkes i en fremover/bakover-retning, med fare for persanskade eller skade på produitet. Bruk bare medfølgende skrue.

1-skrues

For a hindre at TV-apparatet bikker over, bør det festes forsvarlig til underlaget/veggen sik som beskrevet i instruksjonene for installationsj. Vipping, risting eller vugging av apparatet kan fere til skader.

Veggmontering: Loddrett installing

Av hensyn til riktig ventilasjon på detiske 10 cm avstand mel-lom vegg og sidene på encheten. Detaljerte monteringsanvis-ninger er tilgengelige fra forhandleren, se Tilt Wall Mounting Bracket Installation and Setup Guide (Installerings- og oppset-thandbok for monitoring på vinkeljusterbar veggbrakett).

UTEN BRUK AV BENKTYPESTATIV

(Bortsett fra 19/22LS4D*)

När du installerer den veggmonterte encheten, bruker du beskyttelsesdekselet for installing av stativet av benktype.

Sett inn BESKYTTELSESDEKSELET i TV-en inntil du hörer en klikkelyd.

FORBERDELSER

For unngå Å skade utstyret, mä strømkablene ikke kobles til før du er fertig med á kobleammen alt utstyr.

ANTENNETILKOBLING

I omrader med darelig signal kan det oppnäs bedre bildekvalitet ved Å installere en signalforsterker til VIDEO antennen som vist til høyre.
Hvis signalet mä deles for to TVer, mä du bruke en antennesignalsplitter for tilkoblingen.

Med donne kan du navigere gjennom skjermmenyene og justere systeminnstillingene sik du onsker.

OK

Gár tilbake til TV-modus fra hvilken som helst meny.

9Programme + / -

Velger et pogram.

10 Q.VIEW

Cár tilbake til programmet som du sà på sist.

Installere batterier

Apne dekselet for batterirom-met på baksiden.
- Sett inn to 1,5V AAA-batterier med riktig polaritet (+ til +, - til -). Ikke bland gamle aller brukte batterier med nye.
Lukkdekselet.

Hvis TV-en slås på, kan du bruke funksjonene.

Koble foprst til strmledningen. Da gár TV-en over i standby-modus.
2 Nár TV-en er i standby-modus, kan du slå den på vegå trykke på knappen Ⓞ / I, INPUT eller P ∧ ∨ (eller PR ▲ ▼) på TV eller på POWER, INPUT, D/A, P ∧ ∨ (eller PR + -) eller Nummer på fjernkontrollen. Da slås TV-en på.

Starte oppsett av TVen

Hvis OSD (On Screen Display) vises på skjermen etter at du har slätt på TV-en, kan du justere Språk, Velg modus, Land, Tidssone, Aut. innstilling.

Merk:

a. Den forsvinner etter ca. 40 sekunder, med mindre du trykker på en knapp.
b. Trykk RETURN dersom du vil bytte gjeldende skjermmeny til forrige skjermmeny.
c. I land uten bekrefte DTV-kringkastingsstandard er kan det hende at enkelte DTV-funksjoner ici er virksomme, avhengig av DTV-kringkastingsmiljoet.
d. "Home" (Hjemmemodus) er den ideelle innstillingen for hjemmemiljoer, og er TV-ens standardmodus.
e. "In Store" (Butikkmodus) er den ideelle innstillingen for butikkmiljoer. Hvis en bruker endrer bildekvalitetsdataene, initialiserer modusen "In Store" produktet tilbildekvaliteten som er angitt av oss etter en viss tidspiorode.
f. Modusen (Home, In Store) kan endres ved Å tilbakerstille til fabrikinnstillingene. Velg Factory Reset (Fabriktilbakerstilling) på OPTION-menyen.

VALG AV MENYSPRÅK/LAND PÅ SKJERM

Menyen for installasjonsveiledningen vises på TV-skjermen nár TV-en slås på for Förste gang.

Velg onsket sprak.

Velg land.

Hvis du ici fullfører oppsettet av Installasjonsveiledning ved Å trykke på knappen EXIT aller RETURN, eller du unnlater Å avslutte visningen av OSD (Skjermmenyen), vises den på nytt hv er gang apparatet slås på.
Hvis du velger feil land, kan det vare at tekst-TV/DDke vises korrekt paskjermen og at det oppstar proble-mer ved bruk av tekst-TV.
Cl(Common Interface - Felles grensesnitt)-funksjonen kan kanskje ikke brukes, avhengig av landets kringkastingsforhold.
Det kan vare at knappene for DTV-modus ikke fungerer som følge av kringkastingssignalene i landet.
I land uten fast regulering av digital kringkasting kan noen DTV-funksjoner vare uvirksomme, avhengig av forhold rundt digital kringkasting.

SKJERMMENYVALG OG -JUSTERING

TV-ens OSD (skjermvisining)kan variere noe fra det som vises i dette handboken.

Vis hver meny.

Nár du starer automatisk programming, vil all tidligere lagret serviceinformasjon bli slettet.

Velg OPPSETT.

Velg Aut. innstilling.

Velg Ja.

• Bruk talltastene til Å angi et firesifret passord i Lås system "På".

• Dersom du vil fortsette automatisk søk etter kanaler, velger du Jæ ved hjelp av < >. Trykk deretter OK. Dersom du ikke vil søke automatisk, velger du Nei.

• Trykk på knappen MENU (Meny) eller EXIT forå gå tilbake til normal TV-visning.

• Trykk på knappen BACK eller RETURN (Retur) forå gå tilbake til forrige menyskjermbilde.

VEDLECG

VEDLIKEHOLD

Tidlig funksjonssvikt kan forbindres. Hvis den nye TV-en rengjores godt og regelmessig, kan levetiden forlenges. Pass på Å slå av strømmen og trekke ut kontakten För du starter med rengjöring.

Rengjøring av skjermen

Her er en flott mætæ á sorge for á holde stov borte fra skjermen en stund. Fukt en myk klut med en blanding av lunkent vann og litt tøymykner eller oppvaskmiddel. Vri kluten til den er nesetn tørr, og bruk den til Å tørke over skjermen.
Pass på at alt overflødig vann er tørket av skjermen. La den sö lufttörke før TV-en slås på.

Rengjøring av kabinettet

For a fjerne stov ellsmuss, tork av kabinetet med en myk, torr, lofri klut.
Pass på at du ikke bruker en våt klut.

Ikke i bruk i lenght tid

FORSIKTIG

Hvis TV-en blir stäende lenge ubrukt (f.eks. ved fierie), er det lurt Å trekke ut strømkontakten for Å beskyttemot mulig skade som følge av lynnedslag eller spenningssvingninger.

Slik ser du brukerhandboken på CD-ROM-platen

For Å brukeBrukerhandbokenpáCD-ROM-platenmaAdobeAcrobatReadervareinstallertpAPCen din. Mappen "ACCORD"páCD-ROM-platenineholderInstallasjonsfilenforprogrammet. Onskerduainstallereprogrammet,dobbeltklikerduikonet“Mindatamaskin”→apner“LG”→apner "ACORD” ogobbeltklikerkonsetsprak.

Slik ser du brukerhändboken
Filene som ineholder brukerhändboken inggår i den medfølgende CD-ROM-platen.
Legg den medfølgende CD-ROM-platen i CD-ROM-stasjonen på datamaskinen din.
Etter en kort stund vises Åpningsmenyen for CD-ROM-platen automatisk i nettleseren (kun i Windows).
Dersom nettleseren ikke Åpner automatisk, kan du Åpne filen med brukerhändboken direkte.
Dobbeltklik ikonet "Min datamaskin" → Åpne "LG" → Åpne filen "index.htm".

VEDLEGG

FEILSØKING

Fungerer ikke normalt.
Fjernkontrollen virk-er/DDke	Sjekk for Å se om en gjenstand mellom produit og fjernkontrollen hinderer sikten.Er batteriene installert med riktig polaritet (+ til +, - til -)?Få fjernkontroll i ordin: TV, STB etc.?Installer nye batterier.
Strømmen slåsplutselig av	Er utkobligstimeren innstilt?Sjekk spennen. Strømmen bruttIngen sending på den innstilte stasjonen med Auto av aktivert.

Videofunksjonden virker ikke.
Ikke bilde & Ikke lyd	■ Kontroller om produitet er påslätt. ■ Forsøk en annen kanal. Problemet kan skyldes sendingen. ■ Er strømkabelen plugget inn i vegguttaket? ■ Sjekk retningen og/eller plasseringen av antennen. ■ Test vegguttaket, plugg ledningen til et annet apparat inn i attaket der produitet var plugget inn.
Bildetkommen sakte fram etter at apparatet er slätt på	■ Dette er normalt, bildet er sperret under oppstarten. Kontakt serviceverkstedet ditt,hvis bildet ikkekommerfram etter fem minutter.
Ingen eller)dårlig farge eller)dårlig bilde	■ Juster Color i menyen. ■ Sørg for at det er lang nok avstand mellom produitet og VCR-maskinen. ■ Forsøk en annen kanal. Problemet kan skyldes sendingen. ■ Er videokablene riktig installment? ■ Aktiver en funksjon for Å gjenopprette lysstyrken i bildet.
Vannrette/lod-drette streker eller bildet rister	■ Sjekk om det er lokal forstyrrse som for eksempel et elektrisk apparat ellerelektrisk verktøy.
Dårlig mottak på noen kanaler	■ Det er feil på stasjon aller kabelproduktet, skift til en annen stasjon. ■ Stasjonssignalet er svakt, innrett antennen på nytt for Å motta svakere stasjon. ■ Sjekk mulige støykilder.
Linjer eller streker i bildene	■ Sjekk antennen (forandre retningen til antennen).aa

Audiofunksjonen virker/DD.
Audiofunksjonen virker/DD.	Trykk VOLUME knappen.Lyd sperret Trykk MUTE-knappen.Forsøk en annen kanal. Problemet kan skyldes sendingen.Er audiokablene riktig installert?
Ingen lyd fra en av høytalerne	Juster Balance i menyen.
Uvanlig lyd inne fra Produktet	En endring i fuktigheten eller temperaturen kan före til uvanlig støy nærprodukter slås av og på, det betyr/DD at det er feil med produit.

VEKT

MODELLER		19LS4D*	22LS4D*	19LG30**
		19LS4D-ZC	22LS4D-ZC	19LG3000-ZA
Vekt	inkludert stativ uten stativ	5,1 kg / 11,3 lbs 4,6 kg / 10,2 lbs	6,1 kg / 13,5 lbs 5,7 kg / 12,6 lbs	5,02 kg / 11,1 lbs 4,76 kg / 10,5 lbs
MODELLER		22LG30**	26LG30**	32LG30**
		22LG3000-ZA	26LG3000-ZA	32LG3000-ZA
Vekt	inkludert stativ uten stativ	5,6 kg / 12,4 lbs 5,34 kg / 11,8 lbs	10,1 kg / 22,3 lbs 8,6 kg / 19,0 lbs	13,4 kg / 29,6 lbs 11,9 kg / 26,3 lbs
MODELLER		37LG30**	42LG30**	32LG50**
		37LG3000-ZA	42LG3000-ZA	32LG5000-ZA 32LG5010-ZD 32LG5020-ZB 32LG5030-ZE
Vekt	inkludert stativ uten stativ	18,8 kg / 41,5 lbs 16,2 kg / 35,7 lbs	23,6 kg / 52,1 lbs 21,0 kg / 46,3 lbs	14,1 kg / 31,1 lbs 12,6 kg / 27,8 lbs
MODELLER		37LG50**	42LG50**	47LG50**	52LG50**
		37LG5000-ZA 37LG5010-ZD 37LG5020-ZB 37LG5030-ZE	42LG5000-ZA 42LG5010-ZD 42LG5020-ZB 42LG5030-ZE	47LG5000-ZA 47LG5010-ZD 47LG5020-ZB 47LG5030-ZE	52LG5000-ZA 52LG5010-ZD 52LG5020-ZB 52LG5030-ZE
Vekt	inkludert stativ uten stativ	18,3 kg / 40,4 lbs 15,6 kg / 34,4 lbs	26,2 kg / 57,8 lbs 23,5 kg / 51,8 lbs	29,2 kg / 64,4 lbs 24,6 kg / 54,3 lbs	39,5 kg / 87,1 lbs 34,9 kg / 77,0 lbs

Spesifikasjonene over kan bli endret uten varsel for a forbidre kvaliteten.

LG Electronics Inc.

LCD-TV ETJENINGSVEJLEDNING

LCD-TV MODELLER

19LS4D 42LG30
22LS4D 32LG50
19LG30 37LG50
22LG30 42LG50
26LG30 47LG50
32LG30 52LG50
37LG30

Sorg for at fjerne alle kabler, for Produktet flyttes.

Slut hovedtelefonstikket til dette stik.

15 PORT KUN TIL SERVICE

MONTERING PÅ SOKKEL

Hold hangslet, og boj det opad.

Abn KABELHOLDEREN som vist, og arranger kablerne.

3 Placer KABELHOLDEREN som vist.

LCD-TV MODELLER : 19/22LS4D*
