323000 - Televisione LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore LCD
Marca	LG
Modello	323000 (serie 19/22/26/32/37/42/47/52LG30, 32/37/42/47/52LG50, 19/22LS4D)
Peso (con base, secondo il modello)	Da 5,1 kg a 29,2 kg
Peso (senza base, secondo il modello)	Da 4,6 kg a 24,6 kg
Alimentazione	Corrente alternata (CA) – tensione indicata nelle specifiche
Telecomando	Sì, con pile AAA (2 x 1,5 V)
Ingressi video	HDMI, Peritel (AV1/AV2), Componente, S-Video, RGB (PC)
Ingressi audio	Audio RGB/DVI, Peritel, Audio esterno
Uscita audio digitale	Ottica (tranne modelli 19/22LS4D)
Presa cuffie	Sì (tranne modelli 19/22LS4D)
Connettività	Antenna RF, RS-232C, PCMCIA (secondo il paese)
Funzioni di sicurezza	Messa a terra obbligatoria, interruttore differenziale consigliato, fissaggio a parete anticaduta
Pulizia dello schermo	Panno morbido leggermente inumidito (acqua tiepida + ammorbidente), strizzare poi asciugare delicatamente
Pulizia del telaio	Panno morbido e asciutto non lanuginoso
Installazione	Base fornita o fissaggio a parete (spazio minimo 10 cm intorno)
Lingue del menu OSD	Francese, inglese, tedesco, spagnolo, ecc. (secondo la versione)
Manuale di istruzioni completo	Su CD-ROM (formato PDF)

Domande frequenti - 323000 LG

Come installare la base del televisore?

Posizionare lo schermo verso il basso su una superficie imbottita, fissare il piede al supporto con le 4 viti fornite, quindi inserire il corpo della base fino al clic.

Cosa fare se l'immagine non appare?

Verificare che il televisore sia acceso, che il cavo di alimentazione sia collegato e che l'antenna sia correttamente connessa. Provare un altro canale.

Come pulire lo schermo senza danneggiarlo?

Spegnere e scollegare l'apparecchio. Inumidire un panno morbido con una miscela di acqua tiepida e detersivo per piatti, strizzarlo fino a renderlo quasi asciutto, quindi pulire lo schermo delicatamente. Lasciare asciugare.

Come memorizzare automaticamente i canali?

Accedere al menu CONFIG, selezionare Ricerca automatica, quindi Sì. Il televisore ricerca e memorizza tutti i programmi disponibili.

Il telecomando non funziona, cosa fare?

Verificare che nessun ostacolo blocchi il segnale, che le pile siano inserite correttamente (polarità +/-) e non esaurite. Assicurarsi che la modalità di funzionamento (TV, STB) sia corretta.

Quali tipi di connessioni sono disponibili?

HDMI, Peritel, Componente, S-Video, RGB PC, ingresso audio, uscita audio ottica, presa cuffie e antenna RF.

Come fissare il televisore al muro?

Utilizzare bulloni a occhiello o supporti forniti. Fissarli nei fori superiori, legare una corda resistente orizzontale tra il muro e l'apparecchio. Lo spazio minimo richiesto è di 10 cm su ogni lato e dietro.

Cosa fare in caso di temporale?

Scollegare il cavo di alimentazione e il cavo dell'antenna per evitare qualsiasi rischio di scossa elettrica o incendio.

Come impostare la lingua del menu?

Andare nel menu OPTION, selezionare Lingua menu o Paese, quindi scegliere la lingua desiderata. Confermare con OK.

L'immagine trema o ha barre, cosa fare?

Spostare gli apparecchi elettrici vicini (es. utensile elettrico) che possono causare interferenze. Controllare anche l'antenna e provare un altro canale.

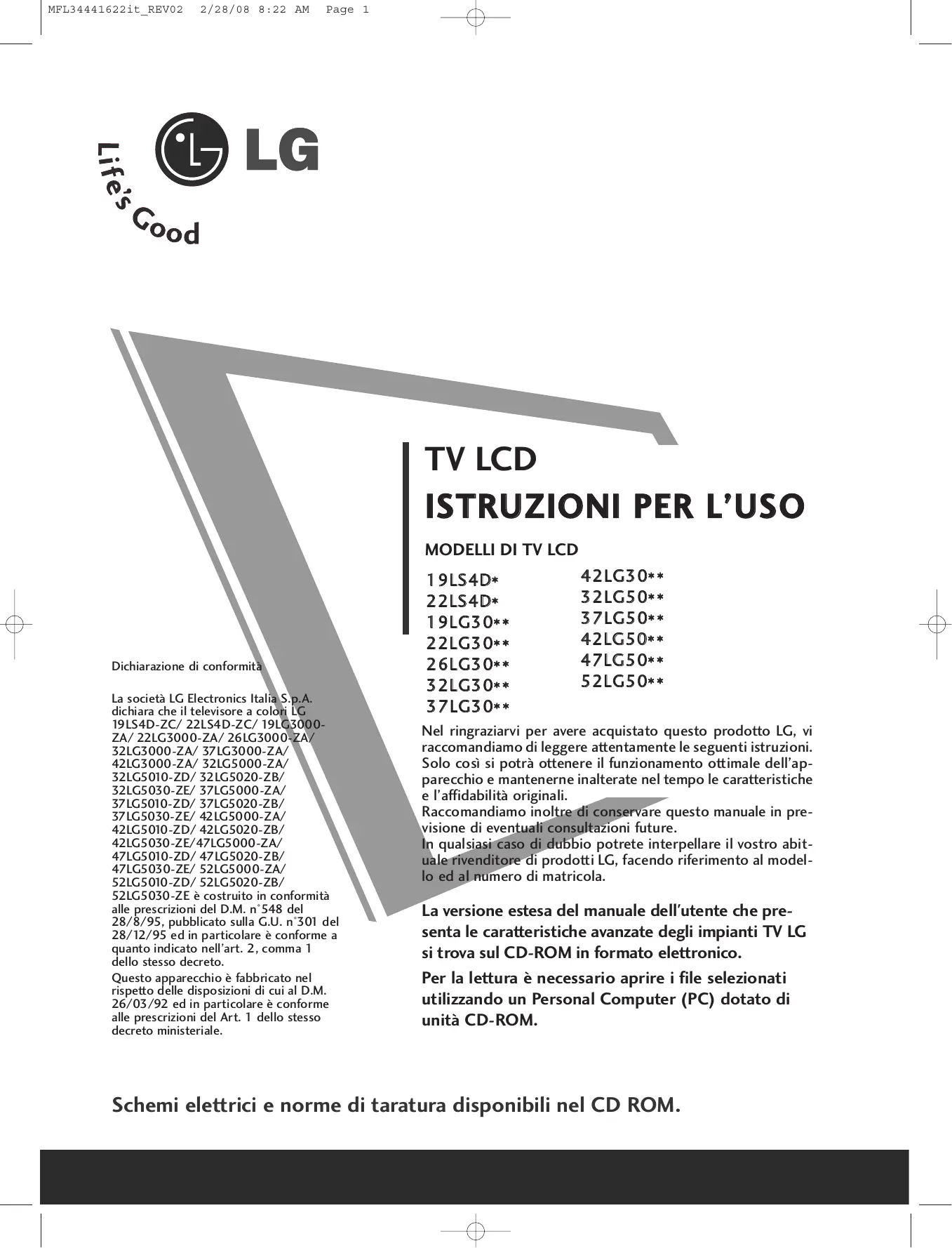

MANUALE UTENTE 323000 LG

Dichiarazione di conformità

La société LG Electronics Italia S.p.A.

dichiara che il tevisore a colori LG

19LS4D-ZC/22LS4D-ZC/19LG3000-

ZA/22LG3000-ZA/26LG3000-ZA/

32LG3000-ZA/ 37LG3000-ZA/

42LG3000-ZA/ 32LG5000-ZA/

32LG5010-ZD/ 32LG5020-ZB/

32LG5030-ZE/ 37LG5000-ZA/

37LG5010-ZD/ 37LG5020-ZB/

37LG5030-ZE/42LG5000-ZA/

42LG5010-ZD/ 42LG5020-ZB/

42LG5030-ZE/47LG5000-ZA/

47LG5010-ZD/ 47LG5020-ZB/

47LG5030-ZE/ 52LG5000-ZA/

52LG5010-ZD/ 52LG5020-ZB/

52LG5030-ZE è costruito in conformità

alle prescrizioni del D.M. n°548 del

28/8/95, pubblicato sulla G.U. n°301 del

28/12/95 ed in particolare è conforme a

quantoindicato nell'art.2, comma 1

dello stesso decreto.

Questo apparecchio è fabbricato nel

rispetto delle disposizioni di cui al D.M.

26/03/92 ed in particolare è conforme

alle prescrizioni del Art. 1 dello stesso

decreto ministeriale.

Nel ringraziarvi per avere acquistato quello prodotto LG, vi raccomandiamo di leggere attendamente le seguenti istruzioni.

Solo ci si potrà ottenere il funzionamento ottimale dell'ap-

parecchio e mantenerne inalterate nel tempo le caratteristiche e l'affidabilità originali.

Raccomandiamo inoltre di conservare quello manuale in previsione di eventuali consulzioni future.

In qualsiasi caso di dubbio potrete interpellare il vosto abituale rivenditore di prodotti LG, facendo riferimento al modello ed al numero di matricola.

La versione estesa del manuale dell'utente che presenta le caratteristiche avanzate degli impianti TV LG si trovava sul CD-ROM in formato elettronico.

Per lagettura è necessario après i file selezionati utilizzando un Personal Computer (PC) dotato di unità CD-ROM.

Schemi elettrici e norme di taratura disponibili nel CD ROM.

ISTRUZIONI DI SICUREZZA

• Leggere le precauzioni di sicurezza conattenzione prima di utilizzato il prodotto.
• In questo manuale, le illustrazioni potrebbero essere leggermente diverse dal prodotto acquistato perché sono a puro scopoindicativo di supporto alle istruzioni.

AVERTENZA

Non prendendo in considerazione il messaggio d'avertimento, si possono riportare gravi lesions o cui sussistere il pericolò di incidenti o di morte.

ATTENZIONE

Non osservando il messaggio d'attenzione, è possible riportare lesioni leggere o provocare danni al prodotto.

Precauzioni per l'installazione del prodotto

AVVERTENZA

Restore lontani da fonti di calorie come ad es. termoconvettori elettrici.

• Si possocono verificare scosse elettriche, incendi, malfunzionamenti o deformazioni.

Non utilizzato il prodotto in un luogo umido come il bagno o qualsiasti altri ambiente in cui sa eventualmente esporto all'umidità.

In questo caso si potrebbero provocare scosse elettriche.

Se si averte un odore di fumo o altri odori oppure si sente uno strano rumore, scollegare il cavo d'alimentazione e rivolgersi al servizio assistenza.

• Se si continua ad utilizzato il prodotto perché adottare misure adeguate, si possono verificare scosse elettriche o incendi.

ATTENZIONE

Installare il prodotto in una posizione piana e stabile impedendo eventuali cadute del prodotto.

• Se il prodotto subisce una caduta, si potrebbero riportare lesioni o il prodotto potrebbe rompersi.

Non esporre il prodotto alla luce diretta del sole. - Il prodotto potrebbe riportare eventuali danni.

Non collocare il prodotto in una posizione incassa.
ta come ad es. una libreria o uno scaffale.

• Ventilazione necessaria.

Precauzioni relative all'alimentazione elettrica

AVVERTENZA

Accertarsi di collegare il cavo d'alimentazione alla corrente collegata a massa.

• Si potrebbero subire scosse elettriche o riportare lesioni.

Non toccare la presa dell'alimentazione con le mani bagnate. Inoltre, se lo spinotto del cavo è bagnato o impolverato, asciugarlo tutto e rimuovere la polvere.

• Si potrebbero subire scosse elettriche a causa di un'ecessiva umidità.

Durante tempeste con tuoni e fulmini, scollegare il cavo d'alimentazione o il cavo del segnale.

Si potrebbero subire scosse elettriche o si possono sviluppare incendi.

ATTENZIONE

Proteggere il cavo d'alimentazione da un impiego improprio, fisico o meccanico, come ad es. torcendolo, annodandolo, serrandolo, intrappolandolo fra le porte o calpestandolo.

Prestare una particolare attenzione alle spine, alle prese a muro e al punto in cui il cavo fuorisce dall'apparechio.

Precauzioni per la movimentazione del prodotto

AVVERTENZA

Accertarsi di aver spento il prodotto.

Accertarsi di rimuovere tutti i cavi prima di movimentare il prodotto.

• Si potrebbero subire scosse elettriche o il prodotto più riportare danni.

ATTENZIONE

Non sottoporre il prodotto ad urti durante la movimentazione.

• Si potrebbero subire scosse elettriche o il prodotto più riportare danni.

Fare in modo che la parte frontale sia rivolta in avanti trattenendola con entramble le mani per muoverla.

• Facindo cadere il prodotto, quest'ultimo più provocare scosse elettriche o incendi. Rivolgersi al centro d'assistenza tecnica per effetuare le riparazioni del caso.

Precauzioni per l'impiego del prodotto

AVVERTENZA

Non smontare, ripare o modificare il prodotto a propria discrezione.

• Si possono verificare casi di incendi, scosse elettriche.

• Rivolgersi al centro d'assistenza tecnica per effettuire il controllo, la taratura o le riparazioni del caso.

Per ridurre il pericolo di incendio e di scosse elettriche, non esporre l'apparecchio a pioggia ed umidità.

L'appareccchio non dovrebbe essere esesto a goceioli o a schizzi e non si consiglia di non posare nessun oggetto riempito con sostanje liquide, come ad es. vasi, sull'appareccchio.

ATTENZIONE

Affidare tutte le operazioni di manutenzione al personale qualificato dell'assistenza tecnica. La manutenzione necessaria una volta che l'appareccchio è stato danneggiato in qualsiasi modo, come ad es. anni al cavo o alla spina d'alimentazione elettrica, liquidi o oggetti caduti accidentally all'interno dell'appareccchio, esposizione a pioggia o umilità, funzionamento non regolare o cadute.

Evitare che immagini fisse rimangano visualizzate sullo schermo per un periodo prolongato di tempo. Di solito si tratta delle immagini bloccata e statiche dei VCR. Se viene impiegato il tipo immagne 4:3, l'immagine fissa potrebbe continuare ad essere visible sullo schermo.

PREPARAZIONE

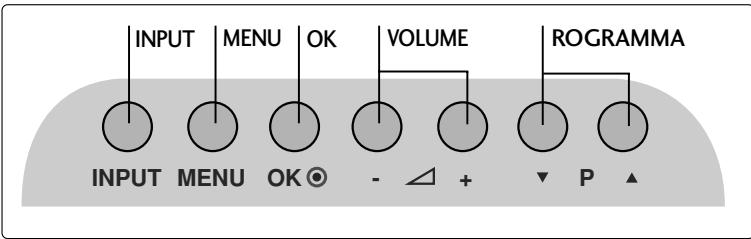

CONTROLLI DEL PANNELLO FRONTALE

L'immagine visualizzata può essere diversa alla vostra TV.
Se il vostro prodotto è fornito di pellicola protettiva, rimuovere la pellicola e pulire il prodotto con un panno per lucidare.

MODELLI DI TV AL LCD :

Spia alimentazione/standby

diventa di colore rosso modalità standby
- si illumina in blu quando si accende il TV.

Nota: Potete regolare l'indicatore di accensione nel menu OPZIONI.

Spia alimentazione/standby

diventa di colore rosso modalità standby
- si accende in bianco all'accensione della TV.

PREPARAZIONE

INFORMAZIONI SUL PANNELLO POSTERIORE

L'immagine visualizzata può essere diversa alla sua TV.

Presa del cavo di alimentazione La TV funzione con l'alimentazione elettrica AC. La tensione è individata nella pagina relativa alle Specifiche. Non tentare di attivare la TV utilizzato do un'alimentazione elettrica DC.
Ingresso audio RGB/DVI Connessione audio da un PC o DTV.
3 OPTICAL DIGITAL AUDIO OUT(jack uscita audio digitale) (Tranne 19/22LS4D*) Connessione dell'audio digitale da diversi tipi di apparecchiature. Nota: in modalità standby queste porte non funzionano.
Presa Euro Scart (AV1/AV2) Collegare l'ingresso o l'uscita della presa scart proveniente da un dispositivo esterno a questi jack.
Ingresso HDMI
Collegare un segnale HDMI a HDMI IN.
In alternatively collegare il segnale DVI (VIDEO) alla porta HDMI/DVI con il cavo DVI a HDMI.
Ingresso RGB Per la connessione dell'uscita da un PC.

PORTA D'INGRESSO RS-232C (CONTROL LO/SERVIZIO) Collegare la porta seriale del dispositivo di controllo al jack RS-232C.
Ingresso Component Collegare un dispositivo video.audio Component aQUESTI jack.

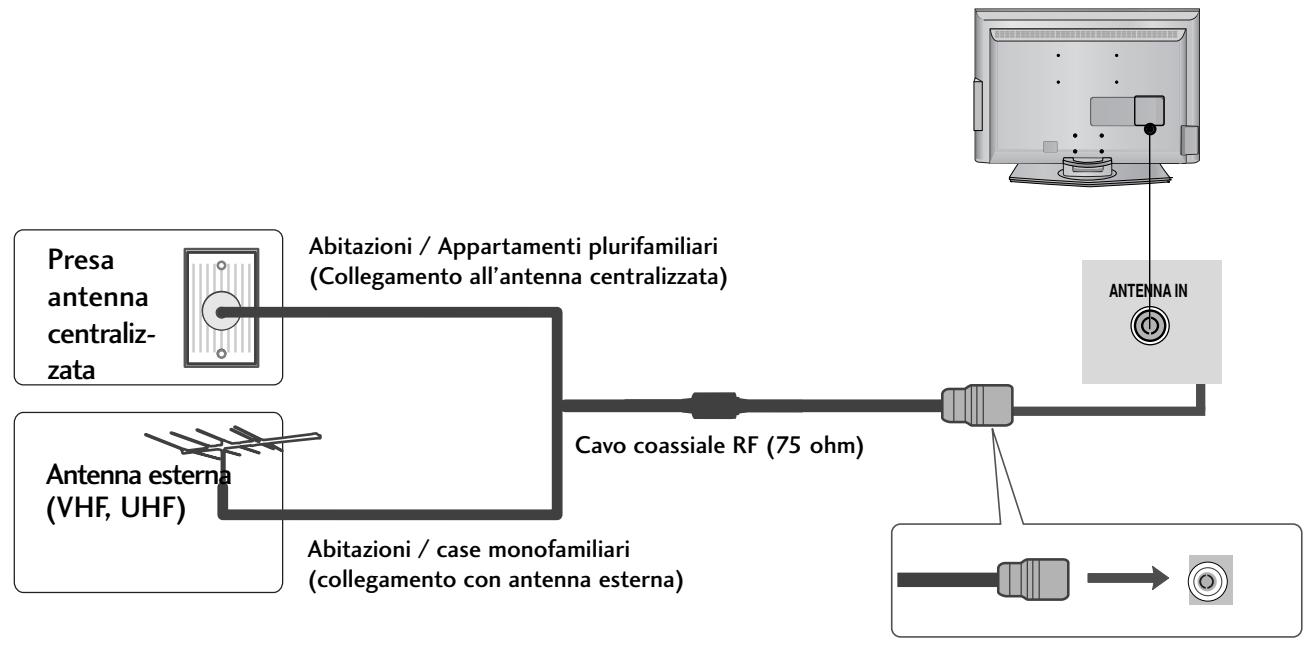

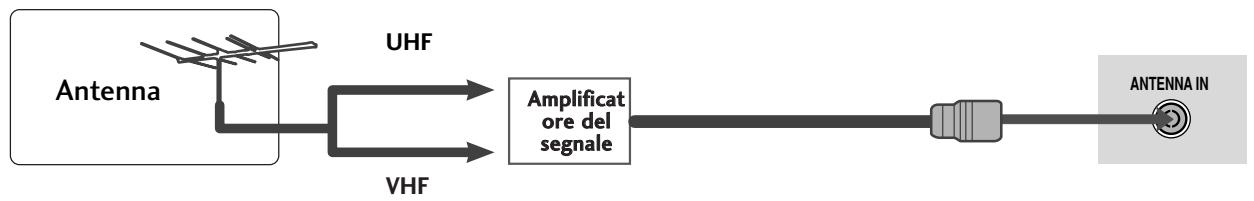

Ingresso antenna Connette l'antenna RF (UHF) a Anything jack.
Slot della schedea PCMCIA (Personal Computer Memory Card International Association). (Lo slot Common Interface non è presente in tutte le nazioni di importazione dei prodotti.)
Ingresso Audio/Video (Tranne 19/22LS4D)
Collegare l'uscita audio/video da un dispositivo esterno aQUESTi jack.
Ingresso S-Video
Collegare l'uscita S-Video da un dispositivo S-VIDEO.
Presa cuffie (Tranne 19/22LS4D) Collegare la spina delle cuffie a esta presa.
15 PORTA SOLO DI SERVIZIO

ESTENSIONE DELLA BASE DEL CAVALLETTO

1 Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.

2 Montare i componenti del corpo del piedistallo con la base di copertura della TV.

3 Montare la TV come indicato.

Fissare saldamente i 4 bulloni usando i fori posti sul retro della TV.

ESTENSIONE DELLA BASE DEL CAVALLETTO

1 Appoggiare con attenzione lo schermo della TV su una superficie morbida per evitare di danneggiare lo schermo.
2 Montare la TV come indicato.
Fissare saldamente i 4 bulloni usingi fori posti sul retro della TV.

PREPARAZIONE

ESTENSIONDELLABASEDEL

CAVALLETTO (solo 19/22LS4D*)

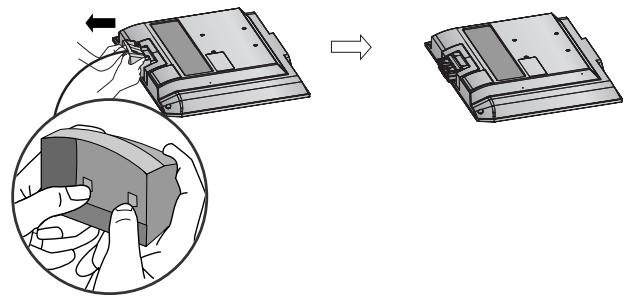

DISTACCARE IL CAVALLETTO

(solo 19/22LS4D*)

L'imagine visualizzata cui essere diversa dalla vostra TV.

Disporre con attenzione il prodotto con lo schermo rivolto verso il basso su una superficie imbottita che protegga il prodotto e lo schermo da eventuali danni.

Tenere il corpo della cerniera e piegare verso l'alto.

Inserire il corso del piedistallo nel prodotto sono a sentire uno scatto.

Montare i componenti del corpo del piedistallo con la base di copertura del prodotto.

Disporre l'impiano con il lato frontale rivolto verso il basso, su un cuscino o un pezzo di stoffa.

Spingere la base del coperchio premendo il pulsante sul supporto.

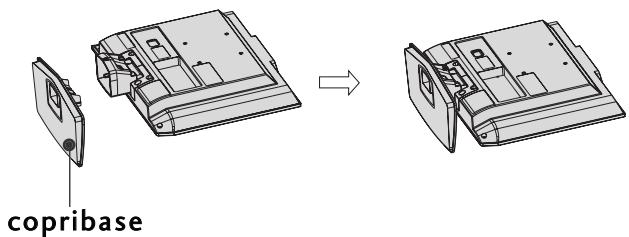

Trattenere il copribase e tirarlo scuotendolo all'indietro per distaccarlo dal corpo del cavalletto.

Tenere il supporto e piegarlo verso l'alto.

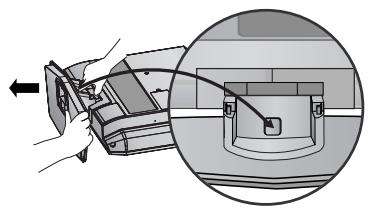

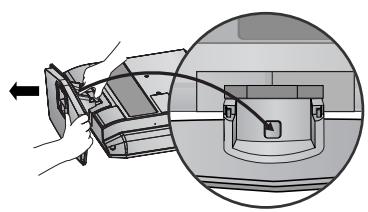

Tirare il corpo del cavalletto per distaccarlo dall'impianto premendo le 2 chiusure.

COPERCHIO POSTERiore PER L'ORGANI ZZAZIONE DEI CAVI

MODELLI DI TV AL LCD:

1 Collegare i cavi a seconda delle esigenze.

Per connettere apparecchiature aggintive, vedere la sezione di Impostazione, Apparecchiature esterne

Apire la CLIP PORTACAVI come indicato e disporre i cavi.

3 Posizione are a CLIP PORTACAVI come indicato.

MODELLI DI TV AL LCD :

19/22LS4D*

1 Collegare i cavi a seconda delle esigenze.

Per connettere apparecchiature aggregative, vedere la sezione di Impostazione, Apparecchiature esterne

Montare il clip per cavi come individato alla figura.

MODALITA DI RIMOZIONE DI CABLE MANAGEMENT

(MODELLI DI TV AL LCD : 19/22LS4D*)

Premere innanzitutto la gestione cavi. Afferrare Clip per cavi con entrambe le mani e tirarlo versus l'alto.

NOTA

Non trattenere CABLE MANAGEMENT [GESTIONE CAVI] quando si sposta il prodotto.
- Se il prodotto subisce una caduta, si potrebbero riportare lesioni o il prodotto potrebbe rompersi.

PREPARAZIONE

INSTALLARE CON ATTENZIUONE IN MODO CHE IL PRODOTTO NON SI RIBALTI.

I componenti necessari per fissare al TV alla parete sono disponibili in commercio.
Posizonare la TV il più possibile vicina alla parete per evitare che possa cadere in avanti se urtata.
Le istruzioni indicate quello il modo più sicuro per impostare la TV, vale a dire fissarla alla parete, in quello mode si evita che caschi in avanti se tirata. Queste impedirà alla TV di cadere in avanti provocando lesioni. Questo previeneanche danni alla TV.Impedire ai bambini di arrampicarsi o aggrapparsi alla TV.

Utilizzare gli occhielli o le staffe / i bulloni TV per fissare il prodotto alla parete come migliorato nella figura. (Se la vostra TV ha bulloni inserti nei bulloni ad occhiello e allentare i bulloni.)
* inseire gli occhielli o le staffe / i bulloni della TV e stringerli a fondo nei fori in alto.
2 Assicurare alla parete le staffe a muro con i bulloni. Fare combaciare l'altezza della staffa montata a muro.

3 Utilizzare una fune resistente per legare il prodotto. è più sicuro annodare la fune in modo che si trovi in posizione orizzontale tra la parete e il prodotto.

NOTA

Quando si sposta il prodotto in un altro punto, slacciere innanzitutto le funi.
Utilizzare un supporto per il prodotto o un alloggamento che sua sufficientemente grande e robusto per le dimensioni ed il peso del prodotto.
Per impiegare il prodotto in modo sicuro accertarsi del fatto che l'altezza della staffa che montata alla parete sia la stessa del prodotto.

• É possible installare la TV in diversi modi come ad es. ad una parete o su una scrivania, ecc.
  La TV è progettata per un montaggio orizzontale.

MESSA A TERRA

Accertarsi di collegare il filo di terra per impedire eventuali scosse elettriche. Se non è possibile attuare i sistemi di messa a terra, fare installare ad un elettricista qualificato un interrottore separato. Non tentare di mettere a terra l'unità collegandola ai cavi Telefonici,agli spinotti d'accensione o ai tubi del gas.

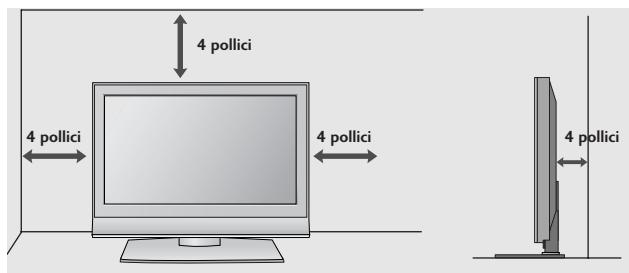

INSTALLAZIONE SU UNA SCRIVANIA

Per garantire un'aeguata ventilazione, disporre uno spazio libero di 4'' su agli lato e da eventuali pareti.

FISSARE LA TV ALLA SCRIVANIA (Solo26/32LG30**, 32LG50**)

La TV delve essere fissata alla scrivania in modo che non possa essere tirato avanti o indietro, provocando potenzialmente lesioni o danneggiando il prodotto. Usare il pulsante solo la vite connessa.

1-vite
(fornito come parte del prodotto)

Scrivania

AVVERTENZA

Per impedire alla TV di ribaltarsi, la TV deve essere fissata saldamente al pavimento/parete colme indicato dalle istruzioni di installmenta. Piegare, scuotere la macchina puo provocare lesioni.

MONTAGGIO A PARETE: INSTALLAZIONE ORIZZONTALE

Per garantire un'adeguata ventilazione, disporre uno spazio libero di 4'' su agli lato e da eventuali pareti. Le istruzioni per l'installazione in dettaglio sono fornite presso il rivenditore, consultare la guida opzionale per l'in-estallazione della staffa da montaggio a parete reclin-abile e per la configurazione.

NON USARE IL SUPPORTO PER

SCRIVANIA STAND (Tranne 19/22LS4D*)

Nell'installazione di un'unità con supporto a parete, usare il coperchio protettivo per l'installazione del tipo con supporto per scrivania.

Inserire il COPERCHIO DI PROTEZIONE nel tevisore sono ad udire lo scatto.

PREPARAZIONE

Per impedire di causare danni al dispositivo, non collegare mai eventuali cavi di alimentazione fino a quando non è stato completato il collegamento di tutti i dispositivi.

• Per ottener una qualità ottimale delle immagini, regolare l'orientamento dell'antenna.
  Non sono forniti il cavo e il convertire dell'antenna.

Nelle zone con una scarsa ricezione del segnale installare un amplificare del segnale per l'antenna, come alla to a destra, per ottener e una migliorie qualita delle immagini.
Se il segnale deve essere suddiviso tra due teilevisori, utiliz-zare uno sdoppiatore del segnale dell'antenna per stabilire il collegamento.

GUARDARE LA TV / CONTROLLO PROGRAMMI

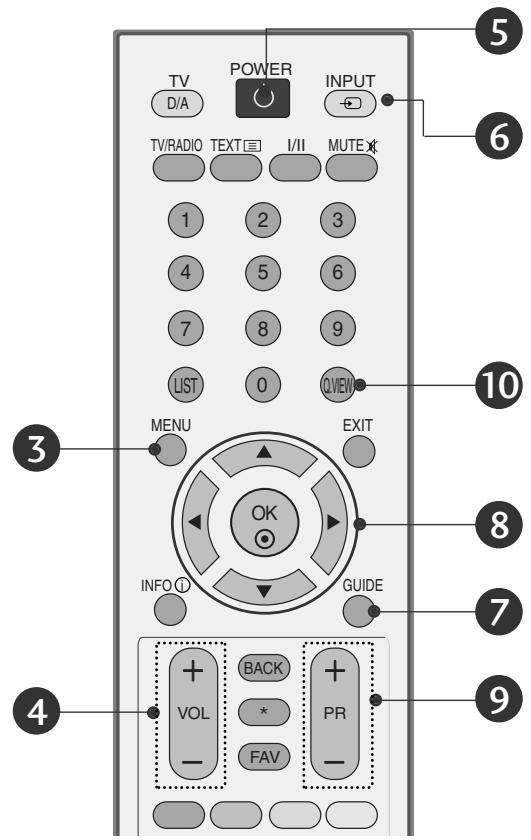

CONTROLLER DEL TELECOMANDO

Quando si utilizes il telecomando, puntolro verso il sensore del telecomando presente sul tevisore.

0

1 MODE
Selezione le modalità operative del telecomando.
Q.MENU
Selezionare la sorgente menu rapido desiderato.
3 MENU
Per selezionare un menu.
Schiarire sull 'immagine dello schermo e tornare alla visualizzazione del TV visualizzandolo da qualsiasti menu.
4 VOLUME + /-
Per regolare il volume.
5 POWER
Per accendere il tevisore quando è in "stanby"e riportarlo alla funzione di attesa.

6 INPUT

La modalità d'ingresso esterno ruota in sequenza regolare. Accende il set alla funzione di standby.

GUIDE [guida]

Mostra f'elenco dei programmi.

THUMBSTICK (Su/Giu/Sinistra)

Consente di navigare i menu visualizzati sullo schermo e di regolare le impostazioni di sistema in base alle proprie esigenze. OK

Per far accettare le vastre selezioni o far apparire sullo schermo il modo corrente.

9Programme

Selezione un programma.

10 Q.VIEW

Per tornare al programma precedente.

Inserimento dellepile

Aprire il coperchietto del vano batterie sul retro del teleco-mando.
■ Inserire due batterie AAA da 1.5V osservando la polarità corretta (+ con +, - con -).
Non usare bat-terie vecchie e nuove allo stesso tempo.
Chiudere il coperchietto.

GUARDARE LA TV / CONTROLLO PROGRAMMI

ACCENSIONDELLATV

• Una volta accesa la TV, è possible utiliser le sue caratteristiche.

1 Collegare innanzitutto il cavo d'alimentazione elettrica in modo corretto.\ questo punto la TV passa alla modalità standby.
Nella modalità standby premere il pulsante / I , INPUT o P ∧ (o PR ▲▼) sulla TV o premere il pulsante POWER, INPUT, D/A, P ∧ (o PR + -) un pulsante numero sul telecomando per accendere la TV.

Configurazione d'inizializzazione

Se il menu OSD (On Screen Display) viene visualizzato sullo schermo dopo l'accensione della TV, potete regolarare la Lingua, Modo selezione, Paese, Fuso orario, Sintonia programmi automatica.

Nota:

a. La visualizzazione è viene rimossa in modo automatico dopo 40 secondi circa a meno che non si prema un pulsante.
b. Premere il pulsante BACK o RETURN per passare dall'OSD corrente all'OSD precedente.
c. Per i paesi in cui non ci sono standard di trasmissione DTV confirmati, alcune funzioni DTV possono non funzionare, dipendendo dall'ambiente di trasmissione DTV.
d. La modalità “Home” è ideale per la visione in ambienti domestici ed è la modalità di base di quello TV.
e. La modalità "Nel negozio(In Store)" è stata disegnata appositamente per l'ambiente negozio. Nella modalità "In Store" la qualità video impostata dal produttore viene attivata dopo un periodo specificato di cui发展机遇i sono disponibili.
f. É possibleambiare modalità (Home, In Store) eseguendo un ripristino ai valori predefiniti (impostazione iniziale) nel menu OPTION.

SELEZIONE DELLA LINGUA DEI MENU / DEL PAESE A SCHERMO

La guida all'installazioneiene visualizzata sullo schermo del tevisore quando si effettua la prima accensione.

Selezionare la lingua desiderata.

Selectionare il proprio paese.

• Se si desidera modificare la selezione della lingua / del paese

Selectionare OPZIONE.

Selezionale Lingua menu o Paese.

Selezionare la lingua desiderata oppure paese.

Salva.

NOTA

Se non si chiude la Guida all'installazione premendo il tasto RETURN o il timeout della visualizzazione OSD (On Screen Display), riapparire ripetutamente all'accensione dell'unità.
Se si selezione in codice paese sbagliato, il televideo potrebbe non essere molto e non funzionare correttamente.
La funzione Cl(Interfaccia comune) cui avviene la trasmissione.
I pulsanti della modalità di controllo DTV sono non essere funzionanti dipendendo delle condizioni di trasmissione del vostro paese.
Nei paesi in cui le regole delle trasmissioni digitali non sono fissate, alcune funzioni DTV possono non funzionare dipendendo dalle circostanze di trasmissione digitale.

SELEZIONE E REGOLAZIONE DEI MENU VISUALIZZATI

Il menu OSD (On Screen Display) della TV potrebbe risultare leggermente diverso da quello rappresentato nel manuale.

Visualizza ciascun menu.

Selezione una voce del menu

Passa al menu di popup.

• Premere il pulsante MENU o EXIT per tornare alla normale visione TV.
• Premere il tasting BACK o RETURN per tornare alla schermata di menu precedente.

GUARDARE LA TV / CONTROLLO PROGRAMMI

SINTONIZZAZIONE AUTOMATICA DEI PROGRAMMI

Utilizzato Questa funzione per individuare e memorizzare in modo automatico tutti i programmi.

Quando si avvia la programmazione automatica, tutte le informazioni di servizio memorizzate in precedenza vengono eliminare.

Selezionare CONFIG..

Selectionare Sintonizz. autom..

Selectionare S1.

Eseguire Sintonia automatica

• Utilizzare i pulsanti numerici per insertire una password a 4 cifre in Sistema blocco 'Acceso [blocco di sistema / on]'.
  Se si desidera continuare la sintonizzazione automatica, selezionare Si con il pulsante < > Quindi premere il pulsante OK. Altrimenti selezionare No.

APPENDICE

MANUTENZIONE

É possible evitare eventuali malfunzionamenti anticipatamente. La pulizia accurata e regolare può essere aultarate la durata della nuova TV.

Attenzione : Accertarsi di spegnere l'impianto e di scollegare il cavo prima di iniziare qualiasi operazione di pulizia.

Pulizia dello schermo

Di seguito viene riportato un tipo per rimuovere la polvere dello schermo. Inumidire un panno morbido con una miscela di acqua tiepida ed un po' di immorbidente per tessuti o di detergente per piatti. Strizzare il panno fino a quando non è quasi asciutto, quindi utilizzato per pulire lo schermo.
2 Accertarsi che l'acqua in effesso non sia presente sullo schermo, quando lasciare asciugare prima di accen-dere la TV.

Pulizia del telaio

Per rimuovere lo sporco o la polvere, pulire il tetao con un panno morbido, asciutto, privo di sfilacciature.
Accertarsi di non utilizzato panni bagnati.

Assenza prolongata

ATTENZIONE

Se si prevede di lasciare la TV inutilizzata per un periodo prolongato di tempo (come ad es. le vacanze), scollegare il cavo di alimentazione elettrica è una Buona idea per proteggersi da eventuali danni derivanti da fulmini e sovratensioni elettriche.

Visualizzazione della guida dell'utente sul CD-ROM

Per visualizzare la guida dell'utente su CD-ROM, Adobe Acrobat Reader deve essere installato sul PC. La cartella "ACRORD" presente sul CD-ROM contiene i programmi d'in-stallazione.

Se si desidera installare quosti programmi, accedere alle "Risorse del computer"→ Aprire "LG"→ Aprire "ACRORD"→fare doppio cli culla lingua desiderata.

Per visualizzare la guida dell'utente, i file della guida sono inclusi nel CD-ROM fornito in dotazione. Caricare il CD-ROM fornito nella periferica CD-ROM del PC. Dopo alcuni istanti è possibile accedere alla pagina del CD-ROM in modo automatico. Se la pagnia non viene visualizzata in modo automatico, aprire direttamente il file della guida dell'utente. (Solo per Windows) Accederare alle "Risorse del computer"→Aprirge "LG"→Aprirge il file "index.htm".

APPENDICE

RICERCA DEI GUASTI

Il funzionamento non è normale.
Il telecomando nonfunziona.	Verificare la presenza di eventuali oggetti tra il prodotto e il telecomando che cosituiscano un ostacolo. Le batterie sono installate con la polarità corretta (+ su+, - su-)?Corregere l'impostazione della modalità di funzionamento del telecomando: TV, STB ecc.?Installare batterie nuove.
L'alimentazione si disattiva improvisamente	È impostato il timer della modalità sleep? Controllare le impostazioni di controllo dell'alimentazione. Alimentazione interrotta. Nessuna trasmissione sulla stazione sintonizzata con Auto sleep attenuato.

La funzione video non funzione.
Nessuna imagine e nessun suono	■ Verificare che il prodotto sia accesso. ■ Provar un altro canale. Il problema potrebbe essere dovuto alla trasmissione. ■ Il cavo d'alimentazione è inserito nella presa di corrente a muro? ■ Controllare l'orientamento e/o la posizione dell'antenna. ■ Testare la presa di corrente a muro, inserire un altre cavo d'alimentazione del prodotto nella presa in cui è stato inserito il cavo d'alimentazione del prodotto.
L'immagine viene visualizzata lentamente dopo l'accensione	■ Si tratta di un processo normale, l'imagine viene smorzata durante il processo di avvio del prodotto. Contattare il centro d'assistenza se le immagini non vengono visualizzate durante cinque minuti.
Colori assenti o insufficienti o immagini difettose	■ Regolare il Colore nell'opzione del menu. ■ Mantenere una distance sufficiente tra il prodotto e il VCR. ■ Provar un altre canale. Il problema potrebbe essere dovuto alla trasmissione. ■ I cavi video sono installati correttamente? ■ Attivare una funzione per ripristinare la luminosità delle immagini.
Barre orizzontali/verticali o immagini con tremolio	■ Controllare la presenza di interferenze locali come ad es. apparetti elettrici o strumenti d'alimentazione.
Ricezione insufficiente per alcuni canali	■ La stazione o il prodotto del cavo con problemi, sintonizzari su un'altra stazione. ■ Il segnale della stazione è debole, orientare nuovamente l'antenna per ricevere le stazioni più deboli. ■ Verificare la presenza di fonti di possibile interferenza.
Linee o strisce nelle immagini	■ Controllare l'antenna (modificare l'orientamento dell'antenna).

La funzione audio non funziona.
Immagini presenti ma nessun suono	■ Premere il tasting VOLUME. ■ Sound azzerato? Premere il pulsante MUTE. ■ Provare un altro canale. Il problema potrebbe essere dovuto alla trasmissione. ■ I cavi audio sono installati correttamente?
Nessun suono da uno dei diffusori	■ Regolare il bilanciamento nell'opzione del menu.
Suoni strani dal- l'iterno del prodotto	■ Un Cambiamento dell'umidità ambiente o della temperatura potrebbe provo-care un rumore insolito quando il prodotto viene acceso o spento e non rapp-resen ta un difetto del prodotto.

SPECIFICHE DEL PRODOTTO

MODELLI		19LS4D*	22LS4D*
		19LS4D-ZC	22LS4D-ZC
Dimensioni(Larghezza x Altezza x Profondità	Cavalletto incluso	456,8x 396,6x 172,0 mm	525,4x 441,7x 187,4 mm
		18,0x 15,6x 6,8 polici	20,7x 17,4x 7,3 polici
	Cavalletto escluso	456,8x 368,5x 70,5 mm	525,4x 413x 68,6 mm
		18,0x 14,5x 2,8 polici	20,7x 16,3x 2,7 polici
Peso	Cavalletto incluso	5,1 kg/11,3 lbs	6,1 kg/13,5 lbs
	Cavalletto escluso	4,6 kg/10,2 lbs	5,7 kg/12,6 lbs
Requisiti di alimentazioneConsumo elettrico		AC100-240V~50/60Hz 0,8A50W	AC100-240V~50/60Hz 1,0A60W
Sistema tevisivoCopertura programmaImpedenza antenna esterna		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Condizioni ambientali	Temperatura operativaUmidità operativa	0 ~ 40°C / 32 ~ 104°FInferiore all' 80%
	Temperatura di conservazioneUmidità di conservazione	-20 ~ 60°C / -4 ~ 140°FInferiore all' 85%

Le specifiche precedentamente indicate possono essere soggette ad eventuali modifiche nella preavviso allo scopo di apportare miglioramenti qualitativi.

APPENDICE

MODELLI		19LG30**	22LG30**	26LG30**
		19LG3000-ZA	22LG3000-ZA	26LG3000-ZA
Dimensioni(Larghezza x Altezza x Profondità	Cavalletto incluso	458.8 x 391.0 x 189,2 mm18,1 x 15,4 x 7,5 polici	522,2 x 431,5 x 189,0 mm20,6 x 17,0 x 7,5 polici	663,3 x 508,2 x 227,3 mm26,1 x 20,1 x 9,0 polici
	Cavalletto escluso	458,8 x 344,5 x 69,0 mm18,1 x 13,6 x 2,7 polici	522,2 x 384,2 x 69,0 mm20,6 x 15,2 x 2,7 polici	663,3 x 449,8 x 80,0 mm26,1 x 17,8 x 3,2 polici
Peso	Cavalletto incluso	5,02 kg / 11,1 lbs	5,6 kg / 12,4 lbs	10,1 kg / 22,3 lbs
	Cavalletto escluso	4,76 kg / 10,5 lbs	5,34 kg / 11,8 lbs	8,6 kg / 19,0 lbs
Requisiti di alimentazioneConsumo elettrico		AC100-240V~ 50/60Hz 0,8A50W	AC100-240V~ 50/60Hz 1,0A60W	AC100-240V~ 50/60Hz 1,0A60W
MODELLI		32LG30**	37LG30**	42LG30**
		32LG3000-ZA	37LG3000-ZA	42LG3000-ZA
Dimensioni(Larghezza x Altezza x Profondità	Cavalletto incluso	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 polici	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 polici	1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 polici
	Cavalletto escluso	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 polici	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 polici	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 polici
Peso	Cavalletto incluso	13,4 kg / 29,6 lbs	18,8 kg / 41,5 lbs	23,6 kg / 52,1 lbs
	Cavalletto escluso	11,9 kg / 26,3 lbs	16,2 kg / 35,7 lbs	21,0 kg / 46,3 lbs
Requisiti di alimentazioneConsumo elettrico		AC100-240V~ 50/60Hz 1,5A150W	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
Sistema teileviosoCopertura programmaImpedenza antenna esterna		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Condizioni ambientali	Temperatura operativaUmidità operativa	0 ~ 40°C / 32 ~ 104°FInferiore all' 80%
	Temperatura di conservazioneUmidità di conservazione	-20 ~ 60°C / -4 ~ 140°FInferiore all' 85%

Le specifiche precedentamente indicate possono essere soggette ad eventuali modifiche nella preavviso allo scopo di apportare miglioramenti qualitativi.

MODELLI		32LG50**	37LG50**	42LG50**
		32LG5000-ZA32LG5010-ZD32LG5020-ZB32LG5030-ZE	37LG5000-ZA37LG5010-ZD37LG5020-ZB37LG5030-ZE	42LG5000-ZA42LG5010-ZD42LG5020-ZB42LG5030-ZE
Dimensioni(Larghezza x Altezza x Profondità)	Cavalletto incluso	813,8 x 598,8 x 231,9 mm32,1 x 23,6 x 9,2 pollici	936,4 x 685,4 x 293,4 mm36,9 x 27,0 x 11,6 pollici	1032,0 x 894,8 x 293,8 mm40,7 x 35,3 x 11,6 pollici
	Cavalletto escluso	813,8 x 540,4 x 95,5 mm32,1 x 21,3 x 3,8 pollici	936,4 x 612,8 x 88,0 mm36,9 x 24,2 x 3,5 pollici	1032,0 x 662,3 x 89,0 mm40,7 x 26,1 x 3,5 pollici
Peso	Cavalletto inclusoCavalletto escluso	14,1 kg / 31,1 lbs12,6 kg / 27,8 lbs	18,3 kg / 40,4 lbs15,6 kg / 34,4 lbs	26,2 kg / 57,8 lbs23,5 kg / 51,8 lbs
Requisiti di alimentazioneConsumo elettrico		AC100-240V~ 50/60Hz 1,5A150W	AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
MODELLI		47LG50**		52LG50**
		47LG5000-ZA47LG5010-ZD47LG5020-ZB47LG5030-ZE		52LG5000-ZA52LG5010-ZD52LG5020-ZB52LG5030-ZE
Dimensioni(Larghezza x Altezza x Profondità)	Cavalletto incluso	1156,2 x 813,1 x 342,9 mm45,6 x 32,0 x 13,5 pollici		1291,7 x 892,17 x 342,9 mm50,9 x 35,2 x 13,5 pollici
	Cavalletto escluso	1156,2 x 739,2 x 103,0 mm45,6 x 29,1 x 4,1 pollici		1291,7 x 817,0 x 115,3 mm50,9 x 32,2 x 4,6 pollici
Peso	Cavalletto inclusoCavalletto escluso	29,2 kg / 64,4 lbs24,6 kg / 54,3 lbs		39,5 kg / 87,1 lbs34,9 kg / 77,0 lbs
Requisiti di alimentazioneConsumo elettrico		AC100-240V~ 50/60Hz 3,0A300W		AC100-240V~ 50/60Hz 3,3A330W
Sistema teileviosoCopertura programmaImpedenza antenna esterna		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Condizioni ambientali	Temperatura operativaUmidità operativa	0 ~ 40°C / 32 ~ 104°FInferiore all' 80%
	Temperatura di conservazioneUmidità di conservazione	-20 ~ 60°C / -4 ~ 140°FInferiore all' 85%

Le specifiche precedentamente indicate possono essere soggette ad eventuali modifiche nella preavviso allo scopo di apportare miglioramenti qualitativi.

LG Electronics Inc.

TELEVISOR LCD MANUAL DEL USUARIO

MODELOS DE TELEVISORES LCD

19LS4D 42LG30
22LS4D 32LG50
19LG30 37LG50
22LG30 42LG50
26LG30 47LG50
32LG30 52LG50
37LG30

Selezione o idioma pretendedo.

4 Crlno6eTe yactnte Ha TJIOTO Ha cTOnKaTa C OCHOBaTa Ha KaNaKa Ha npOdyKta.

Оделяносточkaраза

(camo 19/22LS4D*)

1 Pocstabete anapata c liueto HaoJy Bbpxy Bb3raBnua nn Meka Kbpna.

2 Дрпнete Ha3aI OCHObata Ha KaNAka, DOKATO HATNCKaTe 6yTOH Ha TJILOTO Ha CTOniKaTa.

XbaHete OCHOBata Ha KaNaka IЯ Дрьнete C pa3KlaUaHe Ha3aI, 3a IЯ OTdJIInTe OT TAnOTO Ha CTOnKaTa.
