BRUKSANVISNING DCF510 DEWALT

5) Anvendelse og Vedligeholdelse afBatteri

7. Skralden kan også bruges manuelt til at løsne genstridige

og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til foreløpig vurdering aveksponering. ADVARSEL: Angitt nivå for vibrasjonsutslipp og/eller støynivå gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene og/eller støynivået avvike. Dette kan øke eksponeringsnivået betydelig for helearbeidsperioden.En vurdering av nivået for vibrasjonseksponeringen og/eller støynivået bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for helearbeidsperioden.Identifiser ekstra sikkerhetstiltak for å beskytte brukeren mot effektene av vibrasjon og/eller støynivå, så som holde hendene varme (relevant for vibrasjon), organisering avarbeidsmønstere.DCF510Spenning

Ubelastet hastighet 0–300Lengdemm 381Vekt (uten batteripakke) kg 1,20Støyverdier og/eller vibrasjons‑verdier (triax vektor sum) i henhold til EN62841‑2‑2:

(utslippets lydtrykknivå) dB(A) 76

(lydeffektnivå) dB(A) 87 K (usikkerhet for det angitte lydnivået) dB(A) 4 Vibrasjonsutslipp verdi a = m/s

2,7 Usikkerhet K = m/s

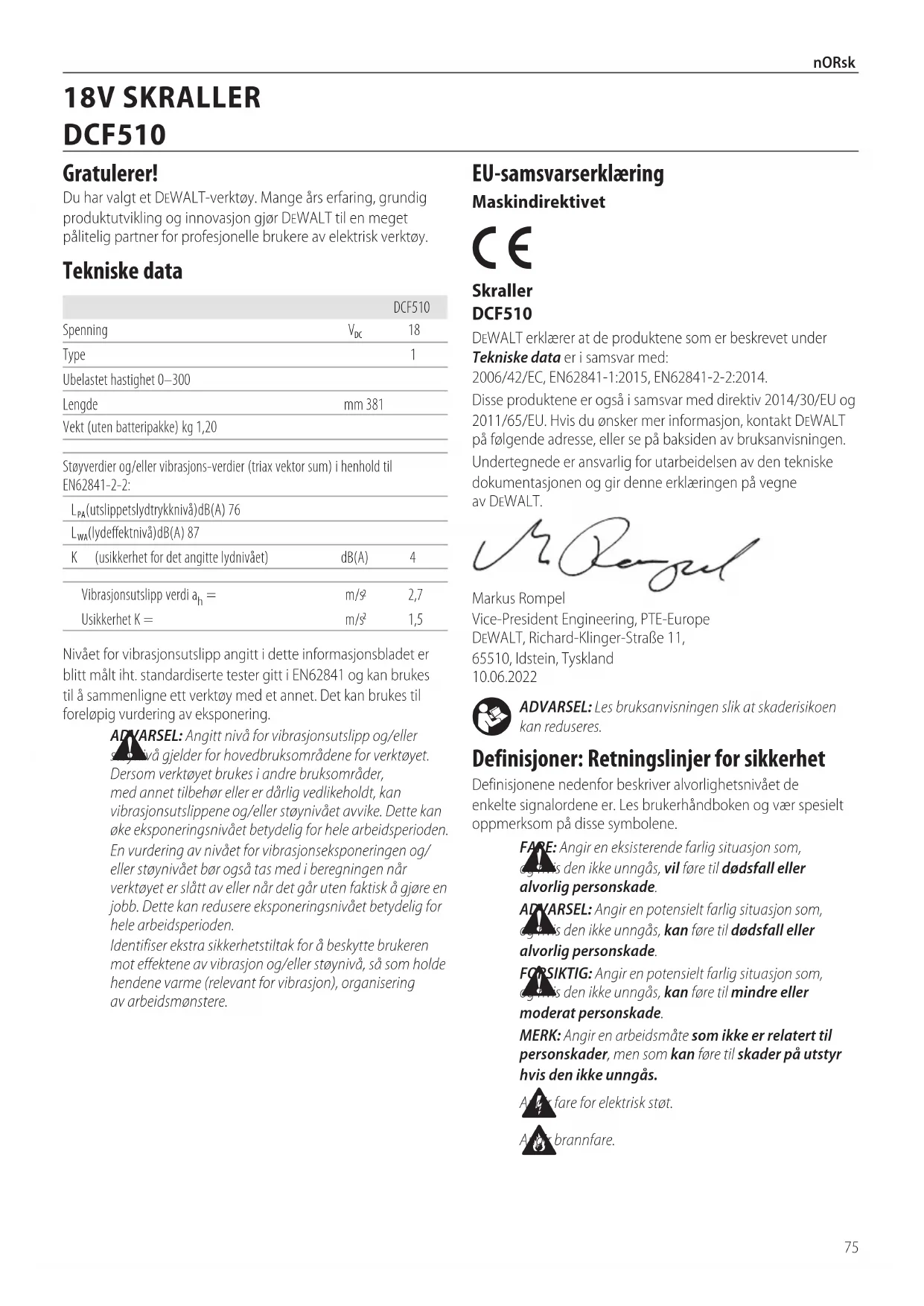

1,5 Gratulerer! Du har valgt et DeWALT‑verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data Norsk (oversatt fra de originale instruksjonene) 18V SKRALLER D C F 51076 nORsk d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av‑stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre tilpersonskade. e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner.

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. Batterier Ladere/Ladetider (i minutter)*** Kat # V

• Hold i det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor skruen kan komme i kontakt med skjulte ledninger. Skruer som kommer i kontakt med en “strømførende” ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir “strømførende”, og kan gi operatørenstøt.

• Bruk tvinger eller en annen praktisk måte for å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du misterkontroll.

• Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler.

• Ikke bruk dette verktøyet i lange perioder. Vibrasjon forårsaket av verktøyet kan skade hendene og armene. Bruk hansker for å gi ekstra polstring og begrens risikoen ved å hvileofte.

• Tilbehør og verktøy kan bli varme under bruk. Bruk hansker når du berørerdem. b ) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader ellerbrann. c ) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader ellerbrann. d ) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon ellerforbrenninger. e ) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare forpersonskade. f ) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130°C kan føre til eneksplosjon. g ) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og økerbrannfaren.

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt. b ) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserteserviceverksteder. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings‑ og ‑oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a ) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annenbatteripakke.78 nORsk partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen førrengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbesammen.

• Disse ladere er ikke ment for annen bruk enn lading av DeWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektriskstøt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade ellerpåkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektriskstøt.

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen avhuset.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt ellerbrann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngåfarer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke dennefaren.

• ALDRI forsøk på kople 2laderesammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikkebilladeren. Lade et batteri (Fig.B) MERk: For å sikre maksimum ytelse og levetid på Li‑Ionbatteripakker, lad batteripakken helt opp før første gangsbruk.

i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen erstartet.

3. Trinn 1blinkende ladeindikator viser ladeprosessen for

opplading av det meste av batterikapasiteten. Trinn Ladere DeWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig åbruke. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen påstrømnettet.

Din DeWALT‑lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noenjordledning. Dersom strømkabelen er skadet, skal den kun skiftes avDeWALTeller en autorisertserviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1mm

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel. Viktige sikkerhetsinstruksjoner for allebatteriladere Ta VaRE PÅ DEnnE BRUksanVIsnInGEn: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniskedata).

• Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som brukerbatteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielleskader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker medapparatet. MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Fare for brannskader fordi utstyr blir varmt underbruk.

• Fare for personskade ved langvarigbruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN79

NORSK Batteripakke Viktige sikkerhetsinstruksjoner for alle batteripakker Sørg for å inkludere katalognummer og spenning når du bestiller nyebatteripakker. Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som erbeskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet ellergassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke‑kompatibel lader idet batteripakken kan sprekke og forårsake alvorligpersonskade.

• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4˚C (39,2˚F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40˚C (104˚F) (slik som skur utendørs eller metallbygninger omsommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomenevedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister ellerflammer. hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4mmlange med hodediameter 7–9mm, som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass isporene. Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. 2blinkende ladeindikator viser resten av ladeprosessen "toppfylling" for fullbatterikapasitet.

4. Fullført lading for trinn 1og trinn 2vises ved at lyset er

PÅ konstant. Batteripakken er da fullt oppladet og kan brukes når både trinn 1og trinn 2er ferdig og lyset er PÅ kontinuerlig, eller den kan bli stående i laderen. MERK: For å ta ut batteripakken må du på noen ladere trykke på batteriets løsneknapp

• Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenopptaladeprosedyren. Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikketennes. MERK: Dette kan også tyde på et problem medladeren. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter fortesting. Ventetid for varm/kald pakke Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse,” og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid påbatteriet. En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blirvarmt. Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn iladeren. Elektronisk beskyttelsessystem XR Li‑ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyputlading. Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium‑ion batteriet på laderen til det er helt oppladetigjen. Veggmontering Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna80 NORSK Transport av FLEXVOLT

‑batteriet, er batteriet i transport‑modus. La hetten være på vedforsendelse. I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3batterier med lavere watt‑timer (Wh) sammenlignet med 1batteri med høyere watt‑timer. Denne endringen til 3batterier med lavere watt‑timer gjør at pakken er unntatt fra visse begrensende shipping‑regler som gjelder batterier med høyere watt‑timer. For eksempel kan Eksemple på merking for bruk og for transport Wh‑spesifikasjonen for Transport være 3x36Wh, som betyr 3batterier på 36Wh hver. Wh‑ spesifikasjonen for bruk kan være 108Wh (som betyr 1batteri). Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt

lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt avladeren. MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen førbruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgendepiktogrammer:

Les instruksjonshåndboken førbruk.

Ikke undersøk med strømførendegjenstander.

Ikke utsett forvann.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret forgjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler,etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slåsoverende. Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre tilkortslutning. MERK: Lithium-ione batterier skal ikke være med i innsjekketbagasje. DeWALT batterier samsvarer med alle aktuelle shipping‑forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium‑ion celler og batterier er testet i henhold til avsnitt 38,3i ”UN Recommendations on the Transport of Dangerous Goods Manual of Tests andCriteria.” I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium‑ione batteri med høyere energiklassifisering enn 100watt‑timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium‑ione batterier har angitt watt‑timer på pakken. Men på gunn av de kompliserte reglene anbefaler DeWALT ikke å sende litium‑ione batteripakker med fly, uansett watt‑time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt‑timer på batteripakken er under 100Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking ogdokumentasjon. Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldenderetningslinjer.81 NORSK Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldri det elektriske verktøyet eller noen del av det. Det kan føre til materielle skader ellerpersonskader.

Amboltutløserknapp Tiltenkt bruk Disse elektriske skrallene er designet for applikasjoner av lette festeanordninger. Disse elektriske skrallene er ikke skrunøkler for momenter. IKKE bruk dette verktøyet til å stramme festeanordninger til spesifiserte momenter. En uavhengig, kalibrert momentmåleenhet, som en momentskrunøkkel, bør brukes der momenter erspesifisert. SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker ellergasser. Disse elektriske skrallene er profesjonelleelektroverktøy. IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke detteverktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre utenoppsyn.

består av et 4‑sifret år fulgt av en 2‑sifret uke med tillegg av en 2‑sifretfabrikkode. Merking på verktøyet Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken førbruk.

Synlig stråling. Ikke se inn ilyset. Pakkens innhold Pakken inneholder: 1 Skralle 1 Batterilader 1 Li‑Ion‑batteripakker (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1‑modeller) 2 Li‑Ion‑batteripakker (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2‑modeller) 3 Li‑Ion‑batteripakker (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3‑modeller) 1 Bruksanvisning MERK: Batteripakker, ladere og oppbevaring er ikke inkludert i N‑modeller. Batteripakker og ladere er ikke inkludert i NT‑modeller. B‑modeller inkluderer Bluetooth®batteripakker. MERK: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker av DeWALT er under lisens. Andre varemerker og merkenavn eies av sine respektiveeiere. MERK: G‑versjonene sendes med glassfylte nylon‑batteripakker og skumbrett for oppbevaring irullekabinett.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått undertransporten.

Kun for innendørsbruk.

Deponer batteripakken på miljøvennligvis.

ADVARSEL: For å redusere risikoen for personskader, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre tilpersonskader.82 NORSK Bruk (Fig. A, D)

ADVARSEL: For å redusere faren for alvorlig personskade, slå av enheten og ta av batteripakken før du foretar noen justeringer eller setter på/ tar av tilbehør. Utilsiktet oppstart oppstart kan føre tilpersonskade.

ADVARSEL: Skrallen kan låse seg ved overbelastning og føre til plutselig vridning. Du bør alltid forvente at verktøyet vrir seg. Hold skrallen fast for å kontrollere vridningen og unngå muligepersonskader.

FORSIKTIG: Pass på at skruene og/eller systemet tåler momentet som verktøyet genererer. For høyt moment kan føre til brudd og muligepersonskader. Kat # RPM (turtall) Ft.-Lbs. Nm DCF510 0–300 75 (maks.) 101 (maks.) Arbeidslampe (Fig. A) Det er en arbeidslampe

på foten til verktøyet. Arbeidslampen aktiveres når avtrekkeren trykkes inn. Når avtrekkeren slippes, vil arbeidslampen være på i opp til 20sekundertil. MERK: Arbeidslampen er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes som enlykt. Låse‑/på‑knapp (Fig. A) For å låse verktøyet, gli låseknappen

kan ikketrekkes. Avtrekker for variabel hastighet (Fig. A) Verktøyet slås på og av ved å dra og slippe avtrekkeren

avgjør den roterende retningen påverktøyet.

• For å velge rotasjon fremover (med klokken), slipper du avtrekkeren og skyver fremover‑/reversbryteren

verktøyhodet i retning motklokken.

• For å velge rotasjon i revers (mot klokken), slipper du avtrekkeren og roterer fremover‑/reversbryteren

verktøyhodet i retning medklokken. MERK: Første gang verktøyet kjøres etter endring av rotasjonsretning kan det hende at du hører en klikk ved oppstart. Dette er normalt og er ikke et tegn på etproblem.

ADVARSEL: Skrallen kan låses (hvis overbelastet eller ved feilbruk), noe som kan skape vridninger. Vær alltid forberedt på låsing. Grip skrallen fast for å kontrollere vridningen og forhindre tap av kontroll som kan skapepersonskade. Riktig håndposisjon krever en hånd på hovedhåndtaket

som vist, for å kontrollere vridningen avskrallen. Korrekt plassering av hendene (Fig. C)

ADVARSEL: For å redusere faren for alvorlig personskade skal du ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutseligreaksjon. BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Ambolt (Fig. D)

For å fjerne et tilbehør, trekk tilbehøret av ambolten

Sette inn og fjerne batteripakke på verktøyet (Fig. B) MERK: Sørg for at batteripakken

1. Rett inn batteripakken mot skinnene i verktøyhåndtaket (Fig. B).

2. Sett den inn i håndtaket til batteripakken sitter godt og

forsikre deg om at du hører at låsen klikker påplass. Fjerne batteripakken fra verktøyet

og trekk batteripakken bestemt ut avhåndtaket.

En kombinasjon av tre grønne LED‑lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må ladesopp. MERK: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerensbruksområde.

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlighusholdningsavfall. Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com. Oppladbar batteripakke Denne batteripakken med lang levetid må lades opp når den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:

• Lad ut batteripakken fullstendig og ta den deretter ut avverktøyet.

• Li‑Ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandleskorrekt. Tilleggsutstyr

ADVARSEL: Siden annet tilbehør enn det som tilbys fra DeWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DeWALT anbefalt tilbehør med detteproduktet. Ta kontakt med din forhandler for ytterligere informasjon om egnetekstrautstyr. Rengjøring

ADVARSEL: Elektrisk støt og mekanike fare. Koble det elekriske apparatet fra strømkilden førrengjøring.

ADVARSEL: For å sikre trygg og effektiv bruk, hold alltid det elektriske apparatet og ventilasjonssporenerene.

ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Slike kjemikalier kan svekke materialene i diss delene. Bruk en klut kun fuktet med vann og milld såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. Ventilasjonssporne kan rengjøres med en tørr, myk ikke‑metallisk børste og/eller en passende støvsuger. Ikke bruk vann eller vaskemidler. Bruk godkjent øyevern og en godkjentstøvmaske. Smøring Ditt elektriske verktøy trenger ikke ekstrasmøring. VEDLIKEHOLD Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessigrenhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Laderen og batteripakken ervedlikeholdsfrie.

(3/8" på 1/2") påverktøyet. a. Dersom en ambolt allerede er montert på verktøyet, trykk på utløserknappen

for å stopperotasjonen.

6. Hvis skrallen låser seg, er verkøyet overbelastet eller feilaktig

og på for å forsøke å starte en låst skralle. Det kan føre til skade påverktøyet.

7. Skrallen kan brukes manuelt for å starte strie skruer eller
