Caractéristiques Techniques	Visseuse sans fil DEWALT DCF510, couple maximal de 30 Nm, vitesse variable, moteur sans balais.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux, y compris le bois et le métal.
Maintenance et Réparation	Vérifier régulièrement l'état de la batterie et des accessoires, nettoyage des contacts et des surfaces.
Sécurité	Utiliser des lunettes de protection, éviter le contact avec l'eau, ne pas dépasser les limites de charge de la batterie.
Informations Générales	Compatibilité avec les batteries DEWALT 18V, poids léger pour une utilisation prolongée, garantie constructeur.

FOIRE AUX QUESTIONS - DCF510 DEWALT

Comment charger la batterie de la visseuse DEWALT DCF510 ?

Pour charger la batterie, insérez-la dans le chargeur DEWALT fourni. Branchez le chargeur à une prise électrique. Le témoin lumineux indiquera l'état de charge : rouge pour en charge, vert pour chargé.

Quelle est la capacité maximale de serrage de la visseuse DEWALT DCF510 ?

La visseuse DEWALT DCF510 a un couple maximal de 170 Nm, ce qui permet de serrer efficacement des vis de différentes tailles.

Comment changer l'embout de la visseuse DEWALT DCF510 ?

Pour changer l'embout, tirez sur la bague de mandrin pour libérer l'embout actuel. Insérez le nouvel embout et relâchez la bague pour le verrouiller en place.

La visseuse DEWALT DCF510 est-elle adaptée pour les travaux en extérieur ?

Oui, la visseuse DEWALT DCF510 est conçue pour résister à des conditions de travail en extérieur, mais il est recommandé de la protéger de l'humidité excessive et des intempéries.

Quelle est la durée de vie de la batterie de la visseuse DEWALT DCF510 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, avec une batterie de 2 Ah, vous pouvez vous attendre à environ 30 à 60 minutes d'utilisation continue.

Comment nettoyer ma visseuse DEWALT DCF510 ?

Pour nettoyer la visseuse, utilisez un chiffon sec pour essuyer la surface et un pinceau doux pour enlever la poussière des zones difficiles d'accès. N'utilisez pas de produits chimiques agressifs.

Où puis-je trouver des pièces de rechange pour la visseuse DEWALT DCF510 ?

Vous pouvez trouver des pièces de rechange auprès des revendeurs autorisés DEWALT ou sur le site officiel de DEWALT dans la section pièces et accessoires.

Que faire si ma visseuse DEWALT DCF510 ne démarre pas ?

Vérifiez d'abord que la batterie est bien chargée et correctement insérée. Si le problème persiste, inspectez le commutateur et le fusible interne. Si nécessaire, contactez le service client DEWALT.

MODE D'EMPLOI DCF510 DEWALT

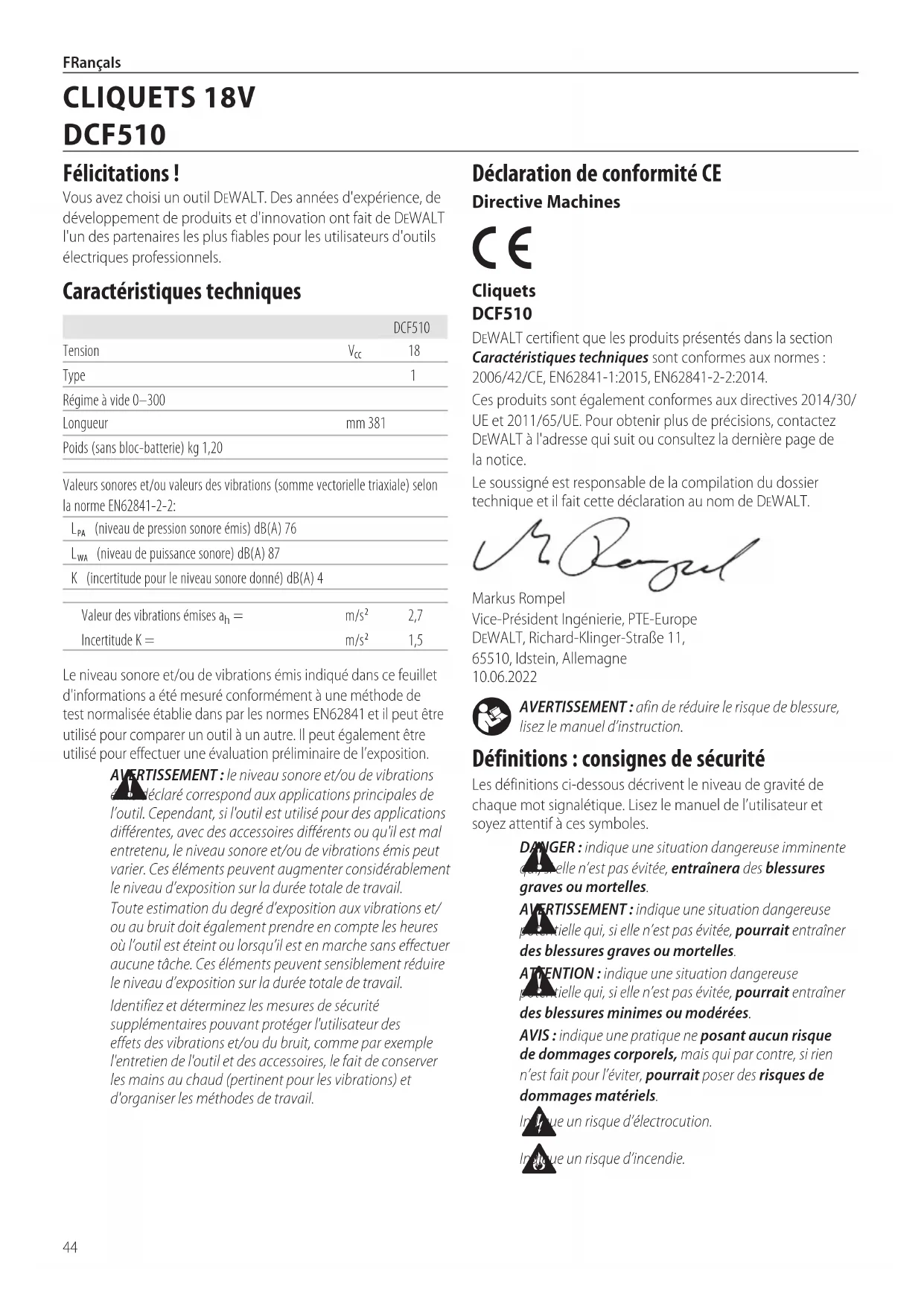

AVERTISSEMENT: afin de réduire le risque de blessure, lisez le manueld’instruction.

Définitions : consignes de sécurité Les définitions ci‑dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l’utilisateur et soyez attentif à cessymboles. DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera des blessures graves oumortelles. AVERTISSEMENT : indique une situation dangereuse potentielle qui, si elle n’est pas évitée, pourrait entraîner des blessures graves oumortelles. ATTENTION : indique une situation dangereuse potentielle qui, si elle n’est pas évitée, pourrait entraîner des blessures minimes oumodérées.AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommagesmatériels. Indique un risqued’électrocution. Indique un risqued’incendie. Déclaration de conformité CE Directive Machines Cliquets DCF510 DeWALT certifient que les produits présentés dans la section Caractéristiques techniques sont conformes aux normes : 2006/42/CE, EN62841‑1:2015, EN62841‑2‑2:2014.Ces produits sont également conformes aux directives 2014/30/UE et 2011/65/UE. Pour obtenir plus de précisions, contactez DeWALT à l'adresse qui suit ou consultez la dernière page de lanotice.Le soussigné est responsable de la compilation du dossier technique et il fait cette déclaration au nom deDeWALT.Markus Rompel Vice‑Président Ingénierie, PTE‑Europe DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Allemagne 10.06.2022Le niveau sonore et/ou de vibrations émis indiqué dans ce feuillet d'informations a été mesuré conformément à une méthode de test normalisée établie dans par les normes 62841 et il peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire del’exposition. AVERTISSEMENT: le niveau sonore et/ou de vibrations émis déclaré correspond aux applications principales de l’outil. Cependant, si l'outil est utilisé pour des applications différentes, avec des accessoires différents ou qu'il est mal entretenu, le niveau sonore et/ou de vibrations émis peut varier. Ces éléments peuvent augmenter considérablement le niveau d’exposition sur la durée totale detravail.Toute estimation du degré d’exposition aux vibrations et/ou au bruit doit également prendre en compte les heures où l’outil est éteint ou lorsqu’il est en marche sans effectuer aucune tâche. Ces éléments peuvent sensiblement réduire le niveau d’exposition sur la durée totale detravail.Identifiez et déterminez les mesures de sécurité supplémentaires pouvant protéger l'utilisateur des effets des vibrations et/ou du bruit, comme par exemple l'entretien de l'outil et des accessoires, le fait de conserver les mains au chaud (pertinent pour les vibrations) et d'organiser les méthodes detravail.DCF510Tension

Régime à vide 0–300Longueurmm 381Poids (sans bloc‑batterie) kg 1,20Valeurs sonores et/ou valeurs des vibrations (somme vectorielle triaxiale) selon la norme EN62841‑2‑2:

(niveau de pression sonore émis) dB(A) 76

(niveau de puissance sonore) dB(A) 87K (incertitude pour le niveau sonore donné) dB(A) 4Valeur des vibrations émises a = m/s

2,7 Incertitude K = m/s

1,5 Félicitations ! Vous avez choisi un outil DeWALT. Des années d'expérience, de développement de produits et d'innovation ont fait de DeWALT l'un des partenaires les plus fiables pour les utilisateurs d'outils électriquesprofessionnels. Caractéristiques techniques Français (traduction de la notice d’instructions originale) CLIQUETS 18V D C F 51045 FRançaIs c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. Tout contact d’un outil électrique avec un liquide augmente les risques de déchargesélectriques. d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l’huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de déchargesélectriques. e ) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de déchargesélectriques. f ) Si on ne peut éviter d’utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de déchargesélectriques.

3) Sécurité Individuelle

a ) Rester systématiquement vigilant et faire preuve de jugement lorsqu’on utilise un outil électrique. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Tout moment d’inattention pendant l’utilisation d’un outil électrique comporte des risques de dommages corporelsgraves. b ) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommagescorporels. c ) Prévenir tout démarrage accidentel. S’assurer que l’interrupteur est en position d’arrêt avant de brancher l’outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche invite lesaccidents. CONSIGNES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT : veuillez lire tous les

avertissements de sécurité, toutes les instructions, illustrations et spécifications fournies avec cet outil électrique. Le non respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de gravesblessures.

Le terme «outil électrique» mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sansfil).

1) Sécurité – Aire de Travail

a ) Maintenir l’aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices auxaccidents. b ) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussièreambiante. c ) Maintenir à l’écart les enfants, ou toute autre personne, lors de l’utilisation d’un outil électrique. Toute distraction pourrait faire perdre la maîtrise del’appareil.

2) Sécurité – Électricité

a ) La fiche électrique de l’outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d’adaptation avec un outil électrique mis à la terre (masse). L’utilisation de fiches d’origine et de prises appropriées réduira tout risque de déchargesélectriques. b ) Éviter tout contact corporel avec des éléments mis à la terre comme: tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à laterre. Piles Chargeurs/Durées de charge (minutes)*** Cat # V

DCB185 18 1,3 0,35 22 60 40 30 22 22 22 22 22 40 DCB187 18 3,0 0,54 45 140 90 70 45 45 45 45 45 90 DCB189 18 4,0 0,54 60 185 120 100 60 60 60 60 60 120 DCBP034/G 18 1,7 0,32 27 82 50 40 27 27 27 27 27 50 DCBP518/G 18 5,0 0,75 75 240 150 120 75 60 50 50 75 150 *Code date 201811475B ou supérieur **Code date 201536 ou supérieur ***La grille des durées de charge ne donne qu’une indication. Les durées de charge peuvent varier en fonction de la température et de l’état des batteries. Piles Chargeurs/Durées de charge (minutes) Cat #

Poids *Code date 201811475B ou supérieur **Code date 201536ou supérieur **La grille des durées de charge ne donne qu’une indication.Les durées de charge peuvent varier en fonction de la température et de l’état desbatteries. ***La grille des durées de charge ne donne qu’une indication.Les durées de charge peuvent varier en fonction de la température et de l’état desbatteries.46 FRançaIs d’outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation d’un outil électrique à des fins autres que celles prévues est potentiellementdangereuse. h ) Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situationsinattendues.

5) Utilisation et entretien de la batterie

a ) Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur propre à un certain type de batterie peut créer des risques d’incendie lorsqu’utilisé avec d’autresbatteries. b ) Utiliser les outils électriques uniquement avec leur batterie spécifique. L’utilisation d’autres batteries comporte des risques de dommages corporels oud’incendie. c ) Après utilisation, ranger la batterie à l’écart d’objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles de conduire l’électricité entre les bornes, car cela pose des risques de brûlures oud’incendie. d ) Si utilisée de façon abusive, la batterie pourra perdre du liquide. Éviter alors tout contact. En cas de contact accidentel, rincer abondamment à l’eau claire. En cas de contact oculaire, rincer puis consulter immédiatement un médecin. Le liquide de la batterie peut engendrer irritation oubrûlures. e ) N’utilisez jamais un bloc‑batterie ou un outil qui est endommagé ou qui a été modifié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque deblessure. f ) N’exposez pas le bloc‑batterie ou l’outil au feu ou à des températures excessives. L’exposition au feu ou à des températures dépassant 130° C peut provoquer uneexplosion. g ) Respectez toutes les consignes de mise en charge et ne rechargez pas le bloc‑batterie ou l’outil en dehors de la plage de températures spécifiée dans les instructions. Une mise en charge inappropriée ou à des températures hors de la plage spécifiée peut endommager la batterie et augmente le risqued’incendie.

a ) Faire entretenir les outils électriques par un réparateur qualifié en n’utilisant que des pièces de rechange identiques. Cela permettra de préserver l’intégrité de l’outil électrique et la sécurité del’utilisateur. b ) Ne réparez jamais un bloc‑batterie endommagé. Les réparations sur les blocs-batteries ne doivent être effectuées que le fabricant ou l’un de ses prestataires de servicesagréés. d ) Retirer toute clé de réglage avant de démarrer l’outil. Une clé laissée sur une pièce rotative d’un outil électrique comporte des risques de dommagescorporels. e ) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l’outil électrique en cas de situationsimprévues. f ) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l’écart des pièces mobiles, car ils pourraient s’y faireprendre. g ) Lorsqu’un dispositif de connexion à un système de dépoussiérage ou d’élimination est fourni, s’assurer qu’il est branché et utilisé correctement. L’utilisation de ces dispositifs peut réduire les risques engendrés par lespoussières. h ) Ne pensez pas être à ce point familiarisé avec l’outil après l’avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction deseconde.

4) Utilisation et Entretien des Outils Électriques

a ) Ne pas forcer un outil électrique. Utiliser l’outil approprié au travail en cours. L’outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout appareil dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la prise du secteur et/ou retirez le bloc‑batterie, s’il est amovible, de l’outil électrique avant d’effectuer tout réglage, de changer un accessoire ou de ranger l’outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outilélectrique. d ) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d’instructions) de l’utiliser. Les outils peuvent être dangereux entre des mainsinexpérimentées. e ) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées d’aucune condition susceptible de nuire au bon fonctionnement de l’outil. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils malentretenus. f ) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àcontrôler. g ) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier47 FRançaIs Utilisation d’une rallonge N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser une rallonge homologuée compatible avec la tension nominale du chargeur (consulter la Fiche technique). La section minimale du conducteur est de 1mm pour une longueur maximale de 30m.En cas d’utilisation d’un dévidoir, dérouler systématiquement le câble sur toute salongueur. Consignes de sécurité importantes propres à tous les chargeurs de batteries cOnsERVEZ cEs InsTRUcTIOns: ce manuel contient d’importantes consignes de sécurité et de fonctionnement concernant les chargeurs de batterie compatibles (consulter les Fichetechnique).• Avant d’utiliser le chargeur, lire toutes les instructions et les marquages d’avertissement sur le chargeur, le bloc batterie et le produit utilisant le blocbatterie.

AVERTISSEMENT: risque de choc. Ne pas laisser les liquides pénétrer dans le chargeur. Risque de chocélectrique.

AVERTISSEMENT : nous recommandons l’utilisation d’un disjoncteur différentiel avec un seuil de déclenchement de 30mA oumoins. ATTENTION: risque de brûlure. Pour réduire le risque de blessures, ne charger que des batteries rechargeables DeWALT. Les autres types de batteries peuvent exploser et causer des blessures et desdégâts. ATTENTION: les enfants doivent être surveiller pour s’assurer qu’ils ne jouent pas avecl’appareil.AVIS: sous certaines conditions, lorsque le chargeur est branché à l’alimentation électrique, les contacts de charge exposés à l’intérieur du chargeur peuvent être mis en court-circuit par un corps étranger. Les corps étrangers de nature conductrice tels que, mais ne se limitant pas à, la laine d’acier, le papier aluminium ou toute accumulation de particules métalliques doivent être tenus éloignés des cavités du chargeur. Débranchez toujours le chargeur de la prise lorsqu’il n’y a pas de pack batterie dans la cavité. Débranchez le chargeur avant de lenettoyer.• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionnerensemble.• Ces chargeurs ne sont pas prévus pour d’autres utilisation que la charge des batteries rechargeables DeWALT. Toute autre utilisation peut causer un risque d’incendie, de choc électrique oud’électrocution.• Ne pas exposer le chargeur à la pluie ou à laneige.• Pour débrancher le chargeur, tirer sur la fiche et non sur le cordon. Cela réduira le risque de dégât à la fiche et aucordon.• S’assurer que le cordon est placé de sorte qu’on ne puisse pas marcher dessus, trébucher ou l’endommager d’une autremanière. Chargeurs Les chargeurs DeWALT ne nécessitent aucun réglage et sont conçus pour une utilisation la plus simplepossible. Sécurité électrique Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension de la batterie correspond bien à la tension indiquée sur la plaque signalétique. Vérifier également que la tension du chargeur correspond bien à la tension dusecteur. Votre chargeur DeWALT à double isolation est conforme à la norme EN60335; un branchement à la terre n’est donc pasnécessaire.Si le cordon d’alimentation est endommagé, il ne doit être remplacé que par DeWALT ou un prestataire de servicesagréé. Toujours utiliser la fiche prescrite lors du remplacement du câbled’alimentation.Type 11pour la classe II (Isolation double) – outilsType 12pour la classe I (Conducteur de terre)–outils En cas d’utilisation à l’extérieur, connecter les outils portatifs à un disjoncteurFI. Risques résiduels Malgré la mise en œuvre des normes de sécurité applicables et la présence de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :• Les troubles del'ouïe.• Les risques de blessures dus à la projection departicules.• Les risques de brûlures dus à des accessoires ayant chauffé pendant leurfonctionnement.• Les risques de blessures dus à une utilisationprolongée.

CONSERVEZ CES INSTRUCTIONS

Consignes de sécurité propres aux outils à cliquet

• Tenez l’outil électrique par ses surfaces de préhension isolées si vous réalisez une opération pendant laquelle la fixation pourrait entrer en contact avec des fils électriques cachés. Tout contact d'une fixation avec un fil sous tension peut mettre les parties métalliques exposées de l’outil sous tension et provoquer une décharge électrique àl’utilisateur.• Utilisez des pinces ou tout autre moyen pratique pour fixer et soutenir l'ouvrage sur une plateforme stable. Tenir l'ouvrage à la main ou contre votre corps le rend instable et peut conduire à une perte decontrôle.• Les pièces mobiles disposent souvent de trous d'aération qui doivent rester libres. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être happés par les piècesmobiles.• N'utilisez pas cet outil de façon prolongée. Les vibrations engendrées par l'outil peuvent être nocives pour les mains et les bras. Utilisez des gants pour une meilleure protection et limitez l'exposition en effectuant des pausesfréquentes.• Les accessoires et les outils peuvent devenir chauds pendant l'utilisation. Portez des gants pour lestoucher.48 FRANÇAIS REMARQUE : pour retirer le bloc‑batterie, certains chargeurs nécessitent d'appuyer sur le bouton de libération du bloc‑batterie

Consultez les indicateurs ci‑dessous pour connaître l’état de charge du bloc‑batterie. Voyants Charge phase 1 Charge phase 2 Complètement rechargé Délai Bloc chaud/froid*

• Le voyant rouge continue à clignoter, mais un voyant jaune s’allume durant cette opération. Lorsque la batterie a retrouvé une température appropriée, le voyant jaune s’éteint et le chargeur reprend la procédure decharge. Les chargeurs compatibles ne rechargent pas un bloc batterie défectueux. Le chargeur indique un défaut de la batterie en refusant des'allumer. REMARQUE: cela peut également signifier un problème sur unchargeur. Si le chargeur indique un problème, portez le chargeur et le bloc batterie pour un test dans un centre d’assistanceagréé. Délai Bloc chaud/froid Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu’à ce que la batterie ait atteint la température adéquate. Le chargeur passe ensuite directement en mode charge. Cette fonctionnalité permet une durée de vie maximale de labatterie. Un bloc‑batterie froid se recharge à une cadence plus lente qu’un bloc‑batterie chaud. Le bloc batterie se charge à ce taux réduit pendant tout le cycle de charge et n’atteint pas le niveau de charge maximum même si la batterie seréchauffe. Le chargeur DCB118 est équipé d’un ventilateur conçu pour refroidir le bloc‑batterie. Le ventilateur se met automatiquement en marche si le bloc‑batterie a besoin d’être refroidi. Ne faites jamais fonctionner le chargeur si le ventilateur ne fonctionne pas correctement ou si les fentes d’aération sont bouchées. Ne laissez pénétrer aucun corps étranger à l’intérieur duchargeur. Système de protection électronique Les outils XR Li‑Ion sont conçus avec un système de protection électronique qui protège la batterie des surcharges, surchauffes ou d’être complètementdéchargée. L’outil s’éteint automatiquement si le système de protection électronique se déclenche. Si cela se produit, placez la batterie ion lithium sur le chargeur jusqu’à ce qu’elle soit complètementrechargée. Fixation murale Ces chargeurs sont conçus pour être fixés au mur ou pour être posés à la verticale sur une table ou un établi. En cas de

• Ne pas utiliser de rallonge sauf si cela est absolument nécessaire. Toute utilisation impropre d’une rallonge peut causer un risque d’incendie, de choc électrique oud’électrocution.

• Ne placez aucun objet sur le chargeur et ne le placez pas sur une surface molle qui pourrait obstruer les fentes d’aération et entraîner une chaleur interne excessive. Éloignez le chargeur de toute source de chaleur. Le chargeur est aéré par des fentes au-dessus et au-dessous duboîtier.

• Ne pas utiliser un chargeur ayant un cordon ou une fiche endommagés—les faires remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il est tombé, ou s’il a été autrement endommagé de quelque manière que ce soit. Apporter le chargeur à un centre de réparationagréé.

• Ne pas démonter le chargeur; l’apporter à un centre de réparation agréé lorsqu’un entretien ou une réparation est nécessaire. Un chargeur mal réassemblé peut entraîner un risque de choc électrique, d’électrocution oud’incendie.

• Si le cordon d’alimentation est endommagé, il doit être remplacé immédiatement par le fabricant, un agent de réparation ou une personne qualifiée similaire pour éviter toutrisque.

• Débrancher le chargeur de la prise secteur avant de procéder à son nettoyage. Cette précaution réduira le risque de choc électrique. Le retrait du bloc batterie ne réduira pas lesrisques.

• NE JAMAIS tenter de relier 2chargeursensemble.

• Le chargeur est conçu pour être alimenté en courant électrique domestique standard 230V. Ne pas essayer de l’utiliser avec n’importe quelle autre tension. Cette directive ne concerne pas le chargeur pourvéhicule. Recharger une batterie (Fig.B) REMARQUE : afin de garantir des performances et une durée de vie optimales des blocs‑batteries Li‑Ion, rechargez‑les complètement avant la premièreutilisation.

1. Branchez le chargeur dans une prise appropriée avant

d'insérer le bloc‑batterie.

dans le chargeur en vous assurant qu'il est parfaitement en place dans le chargeur. Le témoin rouge (charge) clignote de façon répétée pour indiquer que le processus de charge acommencé.

3. Le voyant clignotant de la phase 1de charge représente

la procédure de charge qui recharge la majeure partie de la capacité de la batterie. Le voyant clignotant de la phase 2de charge représente la procédure de charge restante ou de charge d'appoint pour que la batterie atteigne sa pleinecapacité.

4. La fin de la charge pour la phase 1et la phase 2est indiquée

par le voyant de la phase concernée restant allumé en continu. Le bloc‑batterie est complètement rechargé quand les deux voyants Phase 1et Phase 2sont fixes et il peut soit être retiré et utilisé, soit être laissé dans le chargeur.49 FRançaIs quinzaine de minutes, ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, noter que l’électrolyte de la batterie est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une batterie ouverte pourrait causer une irritation des voies respiratoires. Dans cette éventualité, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.

AVERTISSEMENT: risques de brûlures. Le liquide de la

batterie pourrait s’enflammer s’il est exposé à des étincelles ou à uneflamme.

AVERTISSEMENT: ne jamais tenter d’ouvrir le bloc

batterie pour quelque raison que ce soit. Si le boîtier du bloc batterie est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager le bloc batterie. Ne pas utiliser un bloc batterie ou un chargeur ayant reçu un choc violent, étant tombé, ayant été écrasé ou endommagé de quelque façon que ce soit (par ex. percé par un clou, frappé d’un coup de marteau, piétiné). Risque de choc électrique ou d’électrocution. Les blocs batterie endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés.

AVERTISSEMENT: risque d’incendie. Ne rangez et

ne transportez pas le bloc‑batterie s’il est possible que des objets métalliques entrent en contact avec les bornes de la batterie. Ne placez par exemple pas le bloc-batterie dans des tabliers, poches, boîtes à outils, boîtes de kits d’accessoires, tiroirs, etc. en présence de clous, vis, clés,etc.

ATTENTION: après utilisation, ranger l’outil, à plat, sur une surface stable là où il ne pourra ni faire tomber ni faire trébucher personne. Certains outils équipés d’un gros bloc batterie peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité. Transport

des batteries peut causer un incendie si les bornes de la batterie entrent accidentellement en contact avec des matériaux conducteurs. Lors du transport des batteries, assurez-vous que les bornes de la batterie sont protégées et bien isolées des matériaux avec lesquels elles pourraient entrer en contact et qui pourraient provoquer un court-circuit. REMARQUE : les batteries Lithium-ion ne doivent pas être transportées dans des bagagesenregistrés. Les batteries DeWALT sont conformes à toutes les réglementations d’expédition applicables comme prescrit par les normes industrielles et juridiques qui incluent les recommandations de l’ONU pour le transport des marchandises dangereuses, les réglementations relatives aux marchandises dangereuses de l’International Air Transport Association (IATA), les réglementations de l’International Maritime Dangerous Goods (IMDG) et l’accord européen concernant le transport international de marchandises dangereuses sur route (ADR). Les cellules et les batteries ion lithium ont été Batteries Consignes de sécurité importantes propres à toutes les batteries Pour commander une batterie de rechange, s’assurer d’inclure son numéro de catalogue et satension. La batterie n’est pas totalement chargée en usine. Avant d’utiliser la batterie et le chargeur, lire les consignes de sécurité ci‑dessous. Puis suivre la procédure de charge ci‑après.

LIRE TOUTES CES CONSIGNES

• Ne pas charger ou utiliser une batterie dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Insérer ou retirer le bloc-pile du chargeur peut enflammer la poussière ou desémanations.

• Ne jamais forcer le bloc batterie dans le chargeur. Ne modifier le bloc batterie d’aucune manière que ce soit pour le faire entrer sur un chargeur incompatible, car le bloc batterie peut se casser et causer de gravesblessures.

• Charger le bloc batterie uniquement dans les chargeursDeWALT.

• NE PAS l’éclabousser ou l’immerger dans l’eau ou d’autresliquides.

• Ne rangez et n’utilisez pas l’outil dans des endroits où la température peut chuter sous 4˚C (39,2˚F) (comme dans des remises extérieures ou des bâtiments métalliques en hiver), ou atteindre et dépasser 40˚C (104˚F) (comme dans des remises extérieures ou des bâtiments métalliques enété).

• Ne pas incinérer la batterie même si elle est sévèrement endommagée ou complètement usagée. Car elle pourrait exploser au contact des flammes. Au cours de l’incinération des batteries au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la batterie avec la peau, la rincer immédiatement au savon doux et à l’eau claire. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une fixation au mur, placez le chargeur près d’une prise électrique et loin d’un coin ou de toute autre obstacle qui pourrait gêner le flux d’air. Utilisez l’arrière du chargeur comme gabarit pour l’emplacement des vis au mur. Fixez le chargeur à l’aide de vis pour cloisons sèches (achetées séparément) d’au moins 25,4mm de long avec un diamètre de tête de 7et 9mm,vissées dans du bois à une profondeur optimale laissant ressortir environ 5,5mm de la vis. Alignez les fentes à l’arrière du chargeur avec les vis qui dépassent et insérez‑les complètement ces dernières dans lesfentes. Consignes de nettoyage du chargeur

AVERTISSEMENT: risque de choc. Débranchez le

chargeur de la prise de courant avant le nettoyage. La saleté et la graisse peuvent être éliminées de l’extérieur du chargeur avec un chiffon ou une brosse souple non métallique. N’utilisez ni eau, ni autre solution de nettoyage. Ne laissez jamais aucun liquide pénétrer à l’intérieur de l’appareil et n’immergez jamais aucune pièce de l’appareil dans aucunliquide.50 FRANÇAIS Type de batterie Les outils suivants fonctionnent avec un bloc‑batterie de 18volts : DCF510 . température. Pour des performances et une durée de vie optimales, entreposer les batteries à température ambiante aprèsutilisation.

2. Pour un stockage prolongé, il est recommandé de conserver

la batterie complètement chargée dans un lieu frais et sec, hors du chargeur pour de meilleursrésultats. REMARQUE: les blocs batterie ne doivent pas être stockés complètement déchargés. Le bloc batterie devra être rechargé avantl’utilisation. Étiquettes sur le chargeur et la batterie En plus des pictogrammes utilisés dans ce manuel, les étiquettes sur le chargeur et le bloc batterie peuvent montrer les pictogrammes suivants:

Lire la notice d’instructions avant touteutilisation.

Consulter la Fiche technique pour les temps decharge.

Ne pas mettre en contact avec des objetsconducteurs.

Ne pas recharger une batterieendommagée.

Remplacer systématiquement tout cordonendommagé.

Recharger seulement entre 4˚C et 40˚C.

Utiliser uniquement àl’intérieur.

Mettre la batterie au rebut conformément à la réglementation en matièred’environnement.

Recharger les blocs batterie DeWALT uniquement avec les chargeurs DeWALT appropriés. La recharge des blocs batterie différents des batteries DeWALT appropriées avec un chargeur DeWALT peut entraîner leur explosion ou d’autres situationsdangereuses.

Ne jetez pas le bloc batterie aufeu.

UTILISATION (sans cache de transport). Exemple : Puissance en Wh de 108Wh (1 batterie de 108Wh).

TRANSPORT (avec cache de transport intégré). Exemple : Puissance en Wh de 3x 36Wh (3 batteries de 36Wh). testées conformément à la section 38,3des recommandations de l’ONU pour les tests et critères relatifs au transport des marchandisesdangereuses. Dans la plupart des cas, l’envoi d’un bloc‑batterie DeWALT ne sera pas soumis à la classification réglementée de classe 9pour les matières dangereuses. En règle générale, seuls les envois contenant une batterie Lithium‑Ion d’une énergie nominale supérieure à 100Watts/heure (Wh) nécessitent une expédition réglementée de classe 9. L’énergie nominale en Watts/heure de toutes les batteries Lithium‑Ion est indiquée sur l’emballage. De plus, en raison de la complexité de la réglementation, DeWALT ne recommande pas l’expédition aérienne de blocs‑batteries seuls, peu importe le wattage/heure nominal. Les envois d’outil avec batterie (kit combiné) peuvent être faits par avion si le wattage/heure nominal du bloc‑batterie n’excède pas 100Wh. Que l’expédition soit exemptée ou réglementée, l’expéditeur a la responsabilité intégrale de consulter les dernières réglementations relatives à l’emballage, à l’étiquetage/au marquage et aux exigences dedocumentation. Les informations fournies dans cette section du manuel sont fournies en bonne foi et sont considérées précises au moment de la rédaction de ce document. Toutefois, aucune garantie explicite ou implicite ne peut être fournie. L’acheteur a la responsabilité de s’assurer que ses activités sont conformes aux réglementationsapplicables. Transport de la batterie FLEXVOLT

La batterie FLEXVOLT® DeWALT dispose de deux modes : Utilisation etTransport. Mode Utilisation : lorsque la batterie FLEXVOLT

est seule ou dans un produit DeWALT 18V, elle fonctionne comme une batterie de 18V. Lorsque la batterie FLEXVOLT

est dans un produit 54V ou 108V (deux batteries de 54V), elle fonctionne comme une batterie de54V. Mode Transport : lorsque le cache est fixé sur la batterie FLEXVOLT

, elle est en mode Transport. Gardez le cache en place pour expédier labatterie. En mode Transport, les chaînes des cellules sont déconnectées électriquement à l’intérieur du bloc pour en faire 3batteries de plus faible wattage‑heure (Wh) comparées à une seule batterie au wattage‑heure plus élevé. Le fait de répartir l’énergie consommée du bloc en 3batteries peut exempter le bloc de certaines réglementations en matière de transport qui sont imposées pour les batteries dont l’énergie consommée est plusélevée. La puissance en Wh pour le Exemple de marquage pour l’utilisation et le transport transport peut par exemple être de 3x 36Wh, représentant 3batteries de 36Wh chacune. La puissance d'utilisation en Wh peut être de 108Wh (sous entendue, 1batterie). Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri

de toute lumière solaire directe et de tout excès de51 FRANÇAIS Insérer et retirer le bloc‑batterie de l'outil (Fig. B) REMARQUE : veillez à ce que le bloc‑batterie

soit complètementrechargé. Pour installer le bloc‑batterie dans la poignée del'outil

1. Alignez le bloc‑batterie avec les rails à l’intérieur de la

poignée de l'outil(Fig. B).

AVERTISSEMENT : afin de réduire tout risque

de graves blessure, éteignez et débranchez du bloc‑batterie avant d'effectuer toute opération de réglage ou de retirer/installer toute équipement ou accessoire. Un démarrage accidentel peut occasionner desblessures.

AVERTISSEMENT: utiliser exclusivement des batteries et

Interrupteur à gâchette

Bouton de sélection du sens de rotation

Bouton de libération de la batterie

Éclairage de travail

Bouton de verrouillage

Bouton de libération de l'enclume Utilisation prévue Ces clés à cliquet électriques ont été conçues pour les applications de vissage peu intensives. Ces clés à cliquet électriques ne sont pas des clés dynamométriques. N'UTILISEZ PAS cet outil pour serrer des fixations à un couple précis. Il faut utiliser un instrument de mesure de couple calibré indépendant, comme une clé dynamométrique, si le serrage à un couple spécifique estnécessaire. N'UTILISEZ PAS l'outil dans un environnement humide ou en présence de liquides ou de gazinflammables. Ces clés à cliquet électriques sont des outils électriquesprofessionnels. NE LAISSEZ PAS les enfants entrer en contact avec l'outil. Les utilisateurs inexpérimentés doivent être surveillés quand ils utilisent cetoutil.

• Jeunes enfants et personnes infirmes. Cet appareil n'est pas destiné à être utilisé par de jeunes enfants ou des personnes infirmes sanssurveillance.

• Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience, de connaissances ou d'aptitudes, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Ne laissez jamais les enfants seuls avec ceproduit. Descriptif (Fig. A)

électrique ni aucune de ses pièces. Il existe sinon un risque de blessures ou dedommages. Emplacement du code date (Fig.B) Le code de la date de fabrication

est composé de l'année en 4chiffres, suivie de la semaine en 2chiffres, suivie de 2chiffres représentant le code del'usine. Étiquettes sur l’appareil On trouve les diagrammes suivants sur l’outil:

Lire la notice d’instructions avant touteutilisation.

Rayonnement visible. Ne pas exposer à lalumière. Contenu de l’emballage L'emballage contient: 1 Cliquet 1 Chargeur de batterie 1 Bloc‑batterie Li‑Ion (modèles C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1) 2 Blocs‑batteries Li‑Ion (modèles C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2) 3 Blocs‑batteries Li‑Ion (modèles C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3) 1 Notice d'utilisation REMARQUE : les blocs‑batteries, chargeurs et les boîtes de rangement ne sont pas fournis avec les modèles N. Les blocs‑batteries et les chargeurs ne sont pas fournis avec les modèles NT. Les modèles B sont livrés avec des blocs‑batteries Bluetooth®. REMARQUE : la marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth®, SIG, Inc. et DeWALT les utilisent sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétairesrespectifs. REMARQUE : les modèles G sont livrés avec des blocs‑batteries nylon à renfort en verre et un bac en mousse pour pouvoir les ranger dans des servantes.

• Vérifiez que l’outil et ses pièces ou accessoires n’ont pas été endommagés pendant letransport.

• Prenez le temps de lire intégralement cette notice et de parfaitement la comprendre avant d'utiliserl'outil. Ces blocs‑batteries peuvent être utilisés : DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCBP034G, DCBP518, DCBP518G. Consultez les Caractéristiques techniques pour obtenir plusd'informations.52 FRANÇAIS Utilisation (Fig. A, D)

AVERTISSEMENT: afin de réduire tout risque de

blessure grave, éteignez la machine et retirez le bloc‑batterie avant d'effectuer toute opération de réglage ou de retirer/installer un équipement ou un accessoire. Un démarrage accidentel peut provoquer desblessures.

AVERTISSEMENT: la clé à cliquet peut caler en cas de

surcharge et provoquer une torsion soudaine. Restez prêt pour cette éventualité. Tenez fermement la clé à cliquet afin de maîtriser l'effet de la torsion et d'éviter lesblessures. Éclairage de travail (Fig. A) Un éclairage de travail

se trouve sur le pied de l'outil. L'éclairage s'allume lorsque la gâchette est enfoncée. Lorsque la gâchette est relâchée, l'éclairage de travail reste allumé pendant 20secondes. REMARQUE : l'éclairage de travail sert à éclairer la surface de travail immédiate et il ne doit pas être utilisé comme lampetorche. Bouton de verrouillage (Fig. A) Pour verrouiller l'outil, glissez le bouton de verrouillage

jusqu'à la position de verrouillage. Lorsque le bouton de verrouillage se trouve en position de verrouillage, l'outil est bloqué et l'interrupteur à gâchette

ne peut plus êtreactionné. Gâchette Variateur de vitesse (Fig. A) L'outil est allumé et éteint en enfonçant et en relâchant la gâchette variateur de vitesse

. Plus la gâchette est enfoncée, plus la vitesse de l'outil est élevée. L'enclume s'arrête dès que la gâchette est complètementrelâchée. Bouton de sélection du sens de rotation (Fig. E) Un bouton de sélection du sens de rotation

permet de définir le sens de rotation del'outil.

• Pour choisir le sens de rotation avant (sens des aiguilles d'une montre), relâchez la gâchette et glissez le bouton de sélection du sens de rotation

sur la tête de l'outil, dans le sens inverse des aiguilles d'unemontre.

• Pour choisir le sens de rotation arrière (sens inverse des aiguilles d'une montre), relâchez la gâchette et glissez le bouton de sélection du sens de rotation

sur la tête de l'outil, dans le sens des aiguilles d'unemontre. REMARQUE : la première fois que l'outil est utilisé après un changement du sens de rotation, un clic est émis au démarrage. C'est normal et ce n'est pas le signe d'unproblème. Tenez fermement le cliquet pour pouvoir contrôler l'effet de torsion et éviter la perte de contrôle qui pourrait occasionner desblessures. La position correcte des mains nécessite une main sur la poignée principale

comme illustré, afin de bien pouvoir maîtriser l'effet d'unetorsion. Position correcte des mains (Fig. C)

AVERTISSEMENT: afin de réduire tout risque de graves

blessures, respectez TOUJOURS la position des mains recommandée et illustrée.

AVERTISSEMENT: afin de réduire tout risque de graves

blessures, maintenez TOUJOURS l'outil fermement pour pouvoir anticiper toute éventuelle réactionsoudaine.

AVERTISSEMENT: il se peut que le cliquet cale (s'il est

surchargé ou mal utilisé), ce qui peut provoquer une torsion. Soyez toujours prêt à l'éventualité d'un calage. FONCTIONNEMENT Instructions pour l'utilisation

AVERTISSEMENT: respectez toujours les consignes de

sécurité et la réglementationapplicable.

AVERTISSEMENT: afin de réduire tout risque

de blessure grave, éteignez l'outil et retirez le bloc‑batterie avant d'effectuer toute opération de réglage ou de retirer/installer un équipement ou un accessoire. Un démarrage accidentel peut occasionner desblessures. Enclume (Fig. D)

ATTENTION: veillez à inspecter l'enclume avant chaque utilisation. Les éléments absents ou endommagés doivent être remplacés avantl'utilisation. REMARQUE : le DCF510 est livré avec une enclume carrée 1/2". Pour installer un accessoire sur l'enclume, alignez‑le avec l'enclume

. Enfoncez l'accessoire sur l'enclume

Pour retirer l'accessoire, tirez‑le hors de l'enclume

2. Glissez le bloc‑batterie dans la poignée jusqu'à ce qu'il

repose fermement dans l'outil et veillez à bien entendre le clic deverrouillage. Pour retirer le bloc‑batterie de l'outil

1. Enfoncez le bouton de libération de la batterie

et tirez fermement le bloc‑batterie hors de la poignée del'outil.

2. Insérez le bloc‑batterie dans le chargeur comme décrit dans

la section chargeur de cemanuel. Blocs‑batteries avec jauge de puissance (Fig.B) Certains blocs‑batteries DeWALT sont équipés d'une jauge de puissance composée de trois voyants verts qui indiquent le niveau de charge restant dans le bloc‑batterie. Pour activer la jauge de puissance, maintenez enfoncé le bouton de la jauge de puissance

. Une combinaison de trois LED vertes s'allument de façon à indiquer le niveau de charge restant. Lorsque le niveau de charge de la batterie est inférieur à la limite permettant l'utilisation, la jauge de puissance ne s'allume plus et la batterie doit êtrerechargée. REMARQUE : la jauge de puissance ne donne qu'une indication de la charge restant dans le bloc‑batterie. Elle n'indique pas la fonctionnalité de l'outil et elle peut être sujette à des variations en fonction des composants du produit, de la température et de l'intervention réalisée par l'utilisateurfinal.53 FRANÇAIS Protection de l’environnement

Tri sélectif. Les produits et piles/batteries marqués de ce symbole ne doivent pas être jetés avec les déchetsménagers. Les produits et les piles/batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veillez à recycler les produits électriques et les piles/batteries conformément aux prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site www.2helpU.com. Bloc‑batterie rechargeable Ce bloc‑batterie longue durée doit être rechargé lorsqu'il ne parvient plus à fournir la puissance nécessaire aux opérations qui étaient facilement réalisées auparavant. À la fin de sa durée de vie, jetez‑la en respectant l'environnement:

• Déchargez complètement le bloc‑batterie puis retirez‑le del’outil.

• Les cellules Li‑Ion sont recyclables. Rapportez‑les à votre revendeur ou dans un centre de recyclage local. Les blocs‑batteries collectés y sont recyclés ou mis au rebutcorrectement. Accessoires en option

AVERTISSEMENT: les accessoires, autres que ceux

proposés par DeWALT n'ayant pas été testés avec ce produit, leur utilisation avec cet outil pourrait être dangereuse. Afin de réduire les risques de blessures, n'utilisez que les accessoires DeWALT recommandés avec ceproduit. Contactez votre revendeur pour obtenir plus de précisions sur les accessoirescompatibles.

AVERTISSEMENT: n'utilisez jamais de solvants ou

d'autres produits chimiques décapants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent fragiliser la matière de ces pièces. Utilisez un chiffon humidifié avec de l'eau et un savon doux uniquement. Ne laissez jamais aucun liquide pénétrer à l'intérieur de l'outil et n’immergez jamais aucune de ses pièces dans aucunliquide. Vous pouvez nettoyer les fentes d'aération à l'aide d'une brosse souple non‑métallique sèche et/ou un aspirateur adapté. N'utilisez pas d'eau, ni de solutions de nettoyage. Veillez à vous protéger les yeux et à porter un masque à poussièrehomologué. Nettoyage

AVERTISSEMENT: risque de décharges électriques et de

chocs mécaniques. Débranchez l'appareil électrique de la source d'alimentation avant de lenettoyer.

AVERTISSEMENT: afin de garantir le fonctionnement

sûr et efficace de l'appareil électrique, veillez à ce que l'appareil et les fentes d'aération restentpropres. Lubrification Votre outil électrique ne requiert aucune lubrificationadditionnelle. MAINTENANCE Votre outil électrique a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une maintenance adéquate et d’un nettoyagerégulier.

AVERTISSEMENT: pour réduire tout risque de

dommages corporels graves, arrêter et déconnecter la batterie avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommagescorporels. Le chargeur et le bloc batterie ne peuvent pas êtreréparés.

ATTENTION: assurez-vous que la fixation et/ou le système puisse résister au niveau de couple généré par l'outil. Un couple excessif peut occasionner une rupture et potentiellement desblessures. Cat # Tr/min Ft.-Lbs. Nm DCF510 0–300 75 (Maxi) 101 (Maxi)

(3/8" ou 1/2") surl'outil. a. Si une enclume est déjà installée sur l'outil, enfoncez le bouton de libération

à l'arrière de l'outil pour laretirer. b. Pour installer une enclume, poussez celle que vous avez choisie dans l'outil jusqu'à ce qu'elle soit verrouillée enplace.

2. Positionnez l'accessoire sur la tête de lafixation.

3. Choisissez le bon sens de rotation en fonction de

4. Enfoncez l'interrupteur à gâchette, variateur de vitesse

pour lancer l'opération.

5. Relâchez l'interrupteur à gâchette, variateur de vitesse

pour stopperl'opération.

6. Si la clé à cliquet cale, cela indique que l'outil est en

surcharge ou mal utilisé. Relâchez alors immédiatement l'interrupteur à gâchette, variateur de vitesse

. N'actionnez pas l'interrupteur à gâchette, variateur de vitesse

pour allumer et éteindre l'outil afin de tenter de redémarrer la clé à cliquet si elle a calé. Vous pourriez endommagerl'outil.

7. La clé à cliquet peut également être utilisée manuellement
