BRUKSANVISNING POWEG6050 PowerPlus

12.1 Tap av effekt eller hvis motoren uventet stopper av seg selv ............................ 10POWEG6050 NO

Copyright © 2021 VARO Side | 3 www.varo.com GRESSTRIMMER 25,4 CC POWEG6050 1 BRUKSOMRÅDE Gresstrimmeren er beregnet for å klippe gresset langs kanter og områder som er små eller vanskelig tilgjengelig. Verktøyet er kun beregnet for privat bruk. ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 2 BESKRIVELSE (FIG. A)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem. ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare! 1 x gresstrimmer 1 x instruksjonshåndbok 1 x klippehode 1 x skiftenøkkel 8–10 mm 1 x skrutrekker 1 x bærebelte 1 x plastdeksel 1 x tennpluggnøkkel 1 x flaske for å blande drivstoff Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.POWEG6050 NO Copyright © 2021 VARO Side | 4 www.varo.com 4 SYMBOLFORKLARING Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

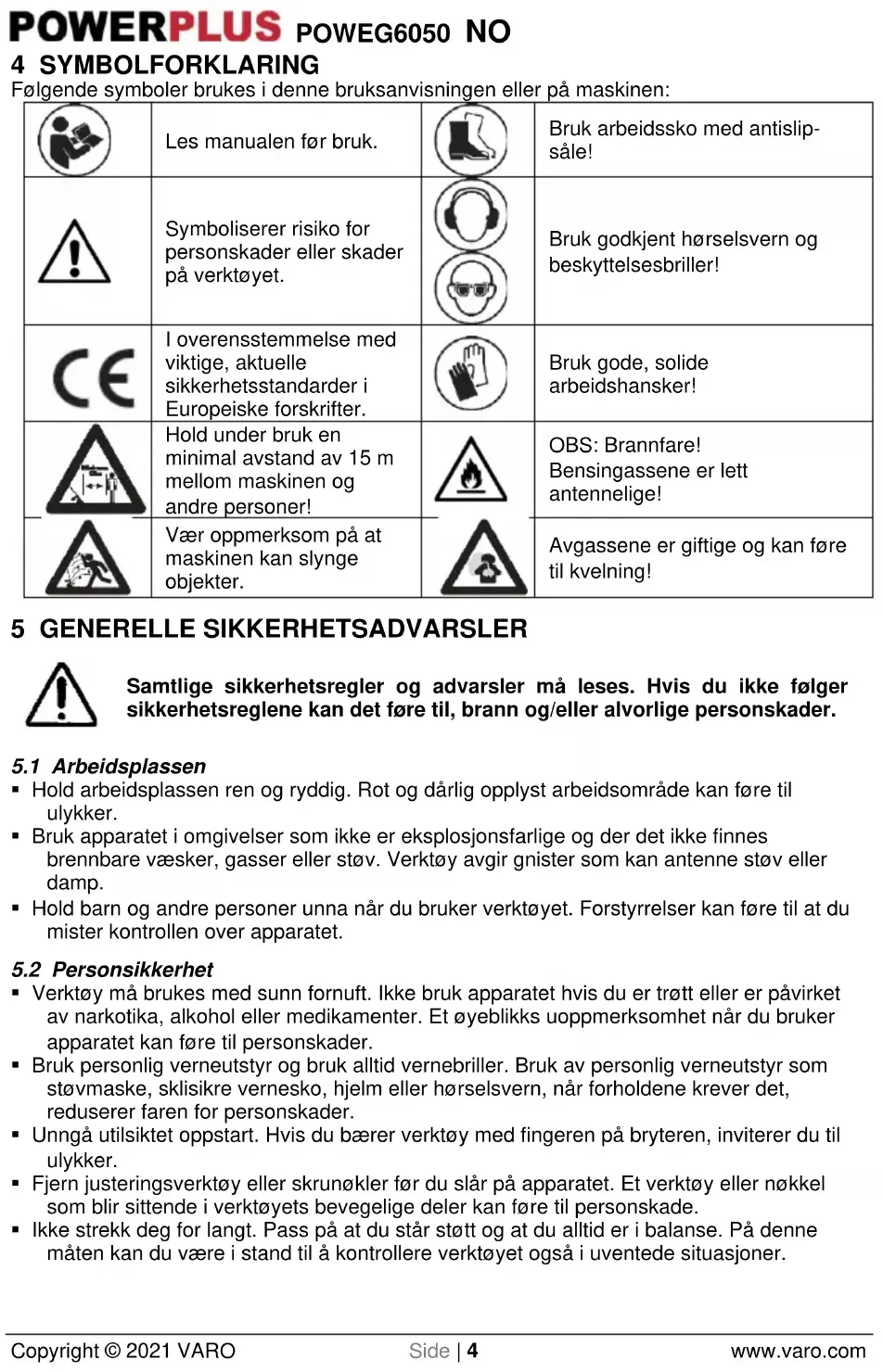

Bruk godkjent hørselsvern og beskyttelsesbriller!

Hold under bruk en minimal avstand av 15 m mellom maskinen og andre personer!

Vær oppmerksom på at maskinen kan slynge objekter.

• Hold barn og andre personer unna når du bruker verktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

• Verktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Hvis du bærer verktøy med fingeren på bryteren, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i verktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.POWEG6050 NO Copyright © 2021 VARO Side | 5 www.varo.com

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.3 Vær nøyaktig og omhyggelig når du omgås verktøy

• Ikke overbelast apparatet. Bruk riktig verktøy i forhold til arbeidet som skal utføres. Korrekt verktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Slå verktøyet helt av før du utfører justeringer, skifter tilbehør eller oppbevarer verktøyet. Dette reduserer faren for at verktøyet startes opp ved et uhell.

• Oppbevar verktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Verktøy er farlige når de brukes av uerfarne personer.

• Verktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte verktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk verktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av verktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SIKKERHETSINSTRUKSJONER SPESIELT FOR GRESSTRIMMERE

• Gresstrimmere må ikke benyttes av barn eller personer som ikke har fått opplæring.

• Bruk kraftige sko eller støvler for å beskytte føttene dine.

• Bruk lange bukser for å beskytte beina dine.

• Kontroller apparatet før bruk. Hvis det er skadet, må det ikke tas i bruk.

• Hvis enheten er skadet, må du sørge for å få den reparert av autorisert personell.

• Ikke bruk apparatet i nærheten av barn og/eller dyr.

• Apparatet må kun brukes i dagslys eller med god belysning.

• Bruk aldri apparatet uten dekslet.

• Før apparatet tas i bruk, må pinner, steiner, kabler og andre hindringer fjernes fra det området der du skal arbeide.

• Unngå å komme i kontakt med kuttetråden.

• Før apparatet settes ned, må det slås av. Vent til kuttetråden har stanset helt. Forsøk aldri å stanse kuttetråden på egen hånd. Vær forsiktig. Når apparatet er slått av, fortsetter det å rotere en liten stund.

• Bruk kun den kuttetrådtypen produsenten anbefaler. Bruk aldri en kuttetråd av metall eller fiskesnøre.POWEG6050 NO Copyright © 2021 VARO Side | 6 www.varo.com

• Etter bruk må apparatet oppbevares på en sikker måte og utenfor barns rekkevidde.

ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene er eksplosive. Følgende punkter må følges.

• Bruk kun en godkjent tank.

• Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.

• Etterfyll aldri verktøyet innendørs.

• Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.

• Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.

• Sett alltid bensinlokket godt på igjen etter fylling.

• Hvis tanken må tappes, må dette skje utendørs. 8 MONTERING Det er nødvendig å montere drivakselen, sikkerhetsvernet på håndtaket og bæreselen samt å justere håndtaket og bæreselen.

8.1 Montering av plastdekslet

1. Skyv plastdekslet ned over drivakselen (Fig. 1).

2. Plasser plastdekslet over drivakselen slik at metalldelen passer i dekslet og du kan

montere bolten gjennom dekslet og metalldelen. Etterpå skal bolten strammes til (Fig. 2).

Hvis du ikke klarer å gjøre dette med hendene, kan du bruke et verktøy.

2. Fjern spolen (Fig. 5/b) og fjæren (Fig. 5/c) fra spindelen (Fig. 5/e).

Følgende trinn må bare utføres hvis det kun er tråden som må skiftes ut, ikke hele spindelen:

• Fjern resten av kuttetråden fra spolen.

• Hold de to halvdelene av den nye kuttetråden sammen på midten og plasser løkken i et av sporene i spolen (Fig. 6).

• Vikle tråden stramt rundt spolen i retningen mot klokken, slik det er vist i illustrasjonen (Fig. 7), slik at de to halvdelene holdes adskilt av spoledeleren. Vikle opp hele tråden til det gjenstår 15 cm på hver ende.

3. Fest hver ende i et spor (Fig. 8/f) på motsatt side av spolen.

4. Monter fjærene på innsiden av spolen og tre hver av endene på tråden inn i et av øyene i

spoleholderen (Fig. 5/d).

5. Sett spolen inn i spoleholderen. Pass på at fjæren glir over spindelen og at den ikke setter

6. Trykk spolen inn i spoleholderen med én hånd og bruk den andre hånden til å stramme til

festeskruen skikkelig (Fig. 9).

7. Rykk i hver ende av tråden for å trekke tråden ut av sporene.

8. Klipp av den overflødige tråden til at den er omtrent 13 cm. Dette vil redusere

belastningen på motoren under oppstart og oppvarming.POWEG6050 NO Copyright © 2021 VARO Side | 7 www.varo.com

8.3 Montering av den bøyde drivakselen (Fig. 10)

Sett den nedre delen inn i akselen til den øvre delen. Trykk inn metallkulen og skyv stangen videre inn i den øvre delen slik at kulen smetter på plass i festehullet. Stram til dreiebolten for hånd.

8.4 Montering av håndtaket (Fig. 11–Fig. 12)

Løsne håndtaket ved å skru løs bolten. Skyv det o-formede håndtaket ned på drivakselen. La det være omtrent 135 mm avstand mellom det o-formede håndtaket og hovedhåndtaket. Stram til bolten for å feste det o-formede håndtaket. Advarsel: Ikke bruk trådkuttehodet uten plastdekslet.

totaktsmotorer som utsettes for hard påkjenning.

området rundt drivstofflokket.

5. Løsne drivstofflokket og hell i drivstoffblandingen. Bruk en trakt når dy fyller drivstoff.

6. Vær påpasselig slik at du unngår å søle. Hvis det likevel skjer, må du tørke bort

1. Flytt tenningsbryteren til posisjonen markert med I (på-posisjonen) (Fig. 15).

2. Flytt chokespaken oppover til startposisjonen (kaldstart) (Fig. 16).

Merk! Dette er ikke nødvendig hvis motoren allerede er varm.

3. Trykk inn avtrekkeren og låseknappen for å låse avtrekkeren i startposisjonen (Fig. 17).

4. Trykk inn primerblæren (10) seks ganger, slik at drivstoffblandingen strømmer inn og ut av

tappeslangen som er plassert over drivstofftanken (Fig. 18).

5. Trykk på låseknappen for å frigjøre avtrekkeren og hold avtrekkeren inne.

6. Trekk 2–3 ganger i startsnoren til du hører at motoren starter (Fig. 19).

7. Skyv chokespaken ned til kjøreposisjon (varmstart)

8. Motoren starter. Hvis den ikke gjør det, kan det være nødvendig å trekke i startsnoren til

9. La motoren gå på tomgang i omtrent ti sekunder for å varme seg opp.

10. For å aktivere kuttetråden, trykk inn sikkerhetsspaken og avtrekkeren.

Advarsel: Kuttehodet vil fortsette å rotere i noen sekunder etter at motoren har stanset.

1. Slipp avtrekkerbryteren og la motoren gå på tomgang en liten stund.

2. Flytt tenningsbryteren til posisjonen merket STOP.

3. Motoren vil nå stanse.

10.3 Kjøring av motoren

1. Under de første ti driftstimene bør du kjøre motoren på moderat turtall.

2. Vi anbefaler at du i ethvert tilfelle ikke lar motoren gå på høy hastighet over lang tid av

gangen, men gi de ulike komponentene tid til å tilpasse seg hverandre når motoren er i gang.

3. På slutten av innkjøringsperioden vil motoren oppnå maksimal effekt.

4. Etter de to første driftstimene bør du stanse arbeidet og kontrollere at alle mutrene og

• Gresstrimmeren er utstyrt med en mekanisme som frigjør kuttetråd når kuttehodet blir dunket mot bakken uten at du må stanse motoren. For å frigjøre mer kuttetråd kan du helt enkelt trykke spoleenheten lett mot bakken mens maskinen er i drift og motoren kjører på rask hastighet. Merk. Pass på at kuttetråden alltid er helt utstrakt. Det kan bli vanskeligere å trykke ut tråden når den blir kortere.

• Hver gang hodet blir trykket ned, vil det frigjøre omtrent 2 cm med tråd. Kuttekniven på dekslet vil automatisk kutte av all overflødig tråd. For best resultat bør du trykke hodet ned mot hard jord eller bar bakke.

• Unngå å komme i kontakt med steiner (selv små), jordhauger, trebiter eller andre gjenstander som kan være gjemt i gresset.

Hvis det samler seg støv i luftfilteret, vil det redusere ytelsen. Øk drivstofforbruket og la partikler med slipeegenskaper passere gjennom motoren. Fjern og rengjør luftfilteret så ofte som nødvendig for å rengjøre det.

• Fjern filterdekslet ved å trykke på sidene av dekslet og løfte det av.

• Lett overflatestøv kan enkelt fjernes ved å slå lett på filteret.

• Kontroller drivstoffilteret regelmessig. Unngå at det havner støv i drivstofftanken. Et tilstoppet filter vil gjøre det vanskelig å starte motoren og kan føre til ujevn drift og motorytelse.

• Hvis filteret er tilsmusset, skal det skiftes ut.

• Hvis innsiden av drivstofftanken er tilsmusset, kan den rengjøres ved å skylle tanken med bensin.

11.3 Kontrollere tennpluggen (Fig. 23)

Merk. Kontroller tennpluggen etter hver 10–15 timer med bruk.

1. Fjern dekslet til tennpluggen.

2. Bruk tennpluggnøkkelen og drei tennpluggen mot klokken for å fjerne den.

3. Rengjør og juster tennpluggapet til 0,6–0,7 mm.

11.4 Oppbevaring og vedlikehold etter bruk

• Når du er ferdig med arbeidet. Rengjør den bensindrevne gresstrimmeren grundig. Kontroller at det ikke ligger gress eller smuss viklet rundt kutterredskapene.

• Vær påpasselig med å unngå at drivstofftanken blir utsatt for slag eller skarpe gjenstander hvis du legger gresstrimmeren ned på bakken. Unngå at gresstrimmeren faller eller velter, da dette kan skade maskinen.

• Maskinen må ikke oppbevares i en nylonsekk.

• På slutten av sesongen anbefaler vi at du rengjør gresstrimmeren og utfører en grundig inspeksjon.

• Ikke la den bensindrevne gresstrimmeren ligge på gulvet i lange perioder, da dette kan føre til deformasjon av plastdekslet, noe som kan utgjøre en sikkerhetsrisiko. La trimmeren henge i det øverste håndtaket uten å være i kontakt med gulvet.

• Når maskinen ikke er i bruk over lang tid. Gjør følgende: o Tøm drivstofftanken fullstendig. o Beskytt alle motordelene av metall for rust ved å smøre dem inn med olje. o Fjern tennpluggen, og påfør noen dråper med olje i sylinderen. Trekk et par ganger i startsnoren for å fordele oljen jevnt. Sett tilbake tennpluggen.POWEG6050 NO Copyright © 2021 VARO Side | 10 www.varo.com 12 FEILSØKING

12.1 Tap av effekt eller hvis motoren uventet stopper av seg selv

• Kontroller om drivstofftanken er tom.

• Blandingen når ikke frem til forgasseren. Rengjør drivstoffilteret i drivstofftanken.

• Det er vann i blandingen. Tøm tanken og skyll hele drivstoffsystemet med drivstoff.

• Luftfilteret er tilsmusset. Rengjør luftfilteret.

• Trimmeren er overbelastet fordi gresset er for høyt eller tykt for motoreffekten.

• Planterester har viklet seg rundt trimmerredskapet. 13 TEKNISKE DATA Modell POWEG6050 Motor Luftavkjølt totaktsmotor Sylindervolum 25,4 CC Effekt 0,75 kW Tankens innhold 0,45 l Klippebredde, trådhode 380 mm Diameter, tråd 2,0 mm Vekt 5,6 kg 14 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 96 dB (A) Lydeffektnivå LwA 114 dB (A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). Vibrasjon 5,8 m/s² K = 1,5 m/s² 15 TRANSPORT

• Slå av motoren når verktøyet skal transporteres.

• Under transport må det festes en beskyttelse rundt bladet.

• Under transport med kjøretøy må verktøyet plasseres slik at man unngår drivstofflekkasje.

• Hvis verktøyet skal transporteres, må drivstofftanken tømmes fullstendig.

• Når verktøyet losses av kjøretøyet, må man vær forsiktig så ikke motoren støter hardt mot bakken. Dette kan føre til alvorlig skade på drivstofftanken.POWEG6050 NO Copyright © 2021 VARO Side | 11 www.varo.com 16 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 24 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
