BRUKSANVISNING WGG254AASN BOSCH

3. Fjern tromlelyset fra tromlelysholderen.

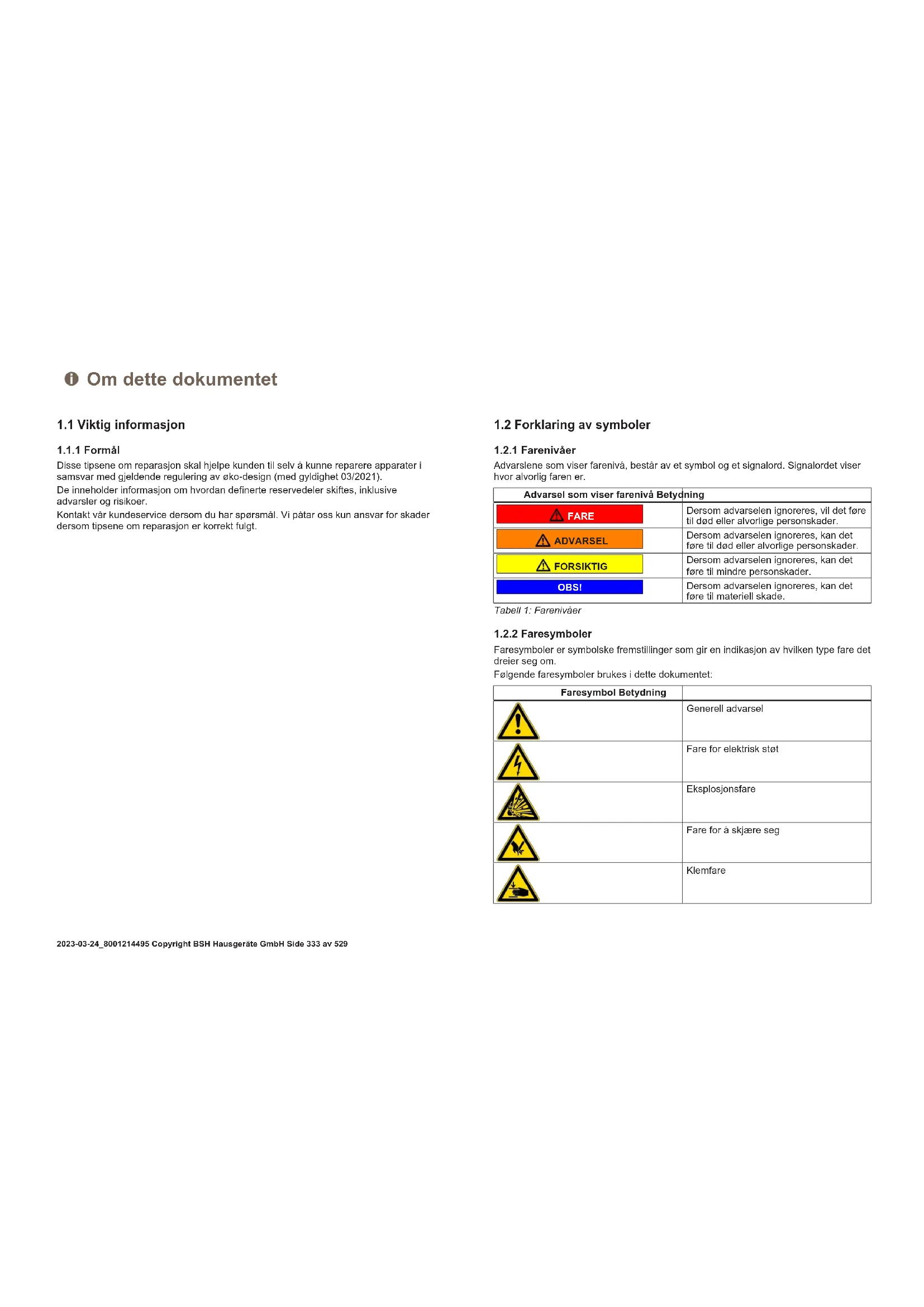

1.1 Viktig informasjon

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021). De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer. Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er. Advarsel som viser farenivå Betydning FARE Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader. ADVARSEL Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader. FORSIKTIG Dersom advarselen ignoreres, kan det føre til mindre personskader. OBS! Dersom advarselen ignoreres, kan det føre til materiell skade. Tabell1: Farenivåer

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om. Følgende faresymboler brukes i dette dokumentet: Faresymbol Betydning Generell advarsel Fare for elektrisk støt Eksplosjonsfare Fare for å skjære seg Klemfare Om dette dokumentet 2023-03-24_8001214495 Copyright BSH Hausgeräte GmbH Side333av529Faresymbol Betydning Fare på grunn av varme overflater Fare på grunn av sterkt magnetfelt Fare fra ikke-ioniserende stråling Tabell2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur. FARE Faretype og kilde til fare! Mulige konsekvenser dersom fare/advarsel ignoreres. ▶ Tiltak og forbud for å forebygge fare. Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende de- ler. Tiltaket for å unngå faren er angitt. FARE Fare for elektrisk støt på grunn av strømførende deler! Død på grunn av drepende elektrisk støt ▶ Koble apparatene fra strømforsyningen i minst60 sekunderfør reparasjonene startes.

1.2.4 Generelle symboler

2.1 Generelle sikkerhetsinstruksjoner

2.1.1 Alle husholdningsapparater

Fare for elektrisk støt på grunn av strømførende deler! ¡ Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt! ¡ Koble apparatet fra strømnettet i minst60 sekunderfør arbeidet startes. ¡ Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land. Fare for personskade på grunn av skarpe kanter! ¡ Bruk vernehansker. Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter ¡ Bruk vernesko. ¡ Sikre tunge komponenter for å hindre at de faller ned. ¡ Ikke stikk kroppsdeler inn i bevegelige komponenter. Fare for apparatets sikkerhet/funksjon! ¡ Bruk kun originale reservedeler. Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)! ¡ Ikke berør modulene, inklusive tilkoblinger og ledere. Sikkerhet 2023-03-24_8001214495 Copyright BSH Hausgeräte GmbH Side335av529Verktøy og hjelpemidler Betegnelse Detaljer Bilder Hjelpeverktøy [15000155] Verktøy for å løsne plastdeler Torx T20-skrutrek- ker med borehull [00340764] 100mm, for skruer med splint Momentnøkkel [15000441] Momentnøkkel20 - 100Nm Flat skrutrekker [00340854] Blad3,5mm x 0,6mm x 100mm, beskyttende isola- sjon1000V AC Flat skrutrekker [00340855] Blad5,5mm x 1,0mm x 125mm, beskyttende isola- sjon1000V AC Spisstang, vin- kelmønster [00341269] Lengde200mm Avbitertang [00342182] Lengde: 200mm Betegnelse Detaljer Bilder Fastnøkkel [00340811] Størrelse på fastnøkkel 10ºmm,

Combination wrench [00340814] Størrelse på fastnøkkel 13ºmm,

Fastnøkkel [00340817] Størrelse på fastnøkkel 17mm, M10 Fastnøkkel [15000459] Størrelse på fastnøkkel 16ºmm, M10 Verktøy og hjelpemidler 2023-03-24_8001214495 Copyright BSH Hausgeräte GmbH Side336av529Reparasjon

4.1 Utskiftning av arbeidsplate

Spesielle hjelpemidler: Torx-bits TX20 med hull, langt 6,3ºmm (1/4") 152ºmm, for skruer med splint [00341272] Forutsetning: Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

4.1.1 Demontering av arbeidsplate

3. Beveg arbeidsplaten opp (3) for å fjerne den.

4.1.2 Montering av arbeidsplate

Monteres i motsatt rekkefølge. Reparasjon 2023-03-24_8001214495 Copyright BSH Hausgeräte GmbH Side340av5294.5 Utskiftning av dør FORSIKTIG Åpent hengsleområde! Fare for å knuse/sette fast fingre ▶ Ikke grip inn i hengsleområdet. ▶ Bruk vernehansker. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Døren er åpen.

4.5.1 Demontering av dør

OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. Fjern skruene (1).

2. Ta ut døren mot oppsiden.

4.5.2 Montering av dør

Ta døren fra hverandre fra utsiden til innsiden.

ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. Løft opp apparatet foran.

OBS! Fare for skader på overflaten! Apparatets overflate kan få riper ved bruk av feil verktøy. ▶ Bruk bare plastverktøy når du skal skifte ut strammeringen. Fjern strammeringen fra pakningen med et plastverktøy.

10. Løsne dørpakningen fra frontpanelet.

Monteres i motsatt rekkefølge. Reparasjon 2023-03-24_8001214495 Copyright BSH Hausgeräte GmbH Side346av5294.8 Utskiftning av dørlås I egenskap av produsent er vi forpliktet til å stille til rådighet for forbrukerne reserve- delen dørlås inkl. reparasjonsveiledning i samsvar med direktiv (EU) 2019/2023. Men vi vil gjøre oppmerksom på at det etter utskiftning av en dørlås må utføres en elektroteknisk sikkerhetstest av en kvalifisert elektriker før apparatet tas i bruk. Denne personen må kunne dokumentere at hun/han er kvalifisert i henhold til gjeldende lover, forskrifter og standarder i det respektive land. FARE Fare for elektrisk støt på grunn av strømførende deler! Livsfare på grunn av elektrisk støt ved feil reparasjon ▶ Elektriske deler skal repareres av kvalifiserte elektrikere. ▶ Etter reparasjonen må du sørge for at det utføres en sikkerhets- test iht. VDE 0701 eller gjeldende forskrifter i det respektive land. FORSIKTIG Skarpe kanter på hus! Kuttskader ▶ Bruk vernehansker. ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. FORSIKTIG Fare for at deler kan falle ned på grunn av løsnede skruer! Personskade på grunn av fallende deler. ▶ Sikre komponenten så den ikke kan falle ned. OBS! Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ▶ Sikre komponenten så den ikke kan falle ned. Forutsetning: Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Arbeidsplaten er demontert.→337 Instrumentpanelet er demontert. Døren er demontert.→341 Strammeringen er demontert. Frontpanelet er demontert. Dørpakningen er demontert.

2. Koble fra de elektriske tilkoblingene.

4.10.1 Demontering av pumpedeksel

1. Åpne pumpedekslet.

2. Ta av pumpedekslet.

4.10.2 Montering av pumpedeksel

4.11.1 Demontering av frontpanel

ADVARSEL Tiltede apparater kan skli ut! Beinbrudd/klemskader ▶ Sikre apparatene mot å skli ut. Løft opp apparatet foran.

3. Beveg arbeidsplaten opp (3) for å fjerne den.

4.11.2 Montering av frontpanel
