BRUKSANVISNING HWQ990C SAMSUNG

1. Slut strømkablet til Soundbar.

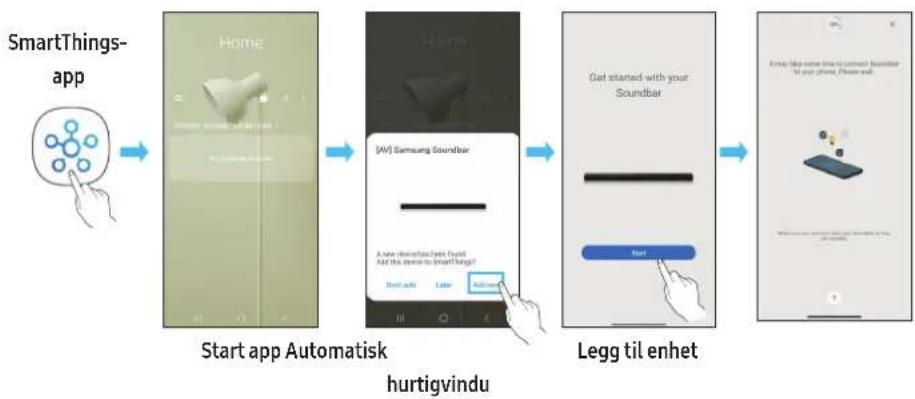

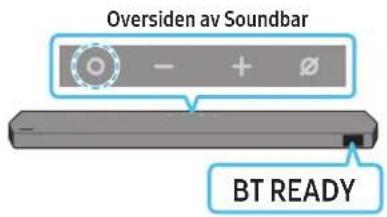

Den første tilslutning

1. Tryk på knappen ✝PAIR på Soundbars fjernbetjening for at gå ind i tilstanden "BT PAIRING".

- Når Samsung-tv er forbundet, vises [TV-navn] → "BT" på soundbarens display foran.

1. Tryk på knappen Op på fjernbetjeningen for at aktivere SpaceFit Sound. "ON" vises i displayet.

1. Tryk på knappen Ned på fjernbetjeningen for at deaktivere SpaceFit Sound. "OFF" vises i displayet.

Den første tilslutning

Den første tilslutning

Bunnpanel på Soundbar....4

03 Bruke Soundbar-fjernkontrollen 5

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier X 2)....5

Slik bruker du fjernkontrollen ....5

Aktiv taleforsterker (AVA) 7

Bruke de skjulte knappene (knapper med mer enn én funksjon)....7

Utgangsspesifikasjoner for de forskjellige lydeffektmodiene....7

Justere Soundbar-volumet med en TV-fjernkontroll ....8

04 Koble til Soundbar 9

Koble til strømmen og enhetene....9

- Anbefalt høyttaleroppsett....10

- Koble til subwooferen eller surroundhøyttalerne manuelt .....11

- LED-lampene bak på subwooferen og surroundhøyttalerne ..... 12

05 Koble til en TV 13

Koble til TV-en som støtter HDMI ARC (Audio Return Channel)....13

Koble til via Wi-Fi....16

Bruke Q-Symphony-funksjonen 17

Bruk av SpaceFit Sound ....18

06 Koble til en ekstern enhet 19

Metode 2. Koble til via Wi-Fi (trådløst nettverk)....23

Bruke SmartThings Hub....23

Koble til via Apple AirPlay 2 ....23

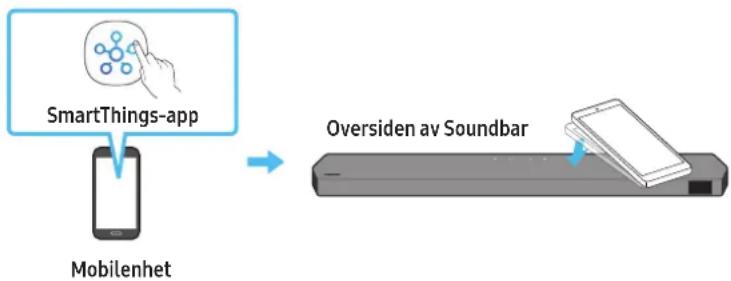

Bruke Tap Sound 24

08 Installere veggfestet 25

Montere surroundhøyttalerne på en vegg 26

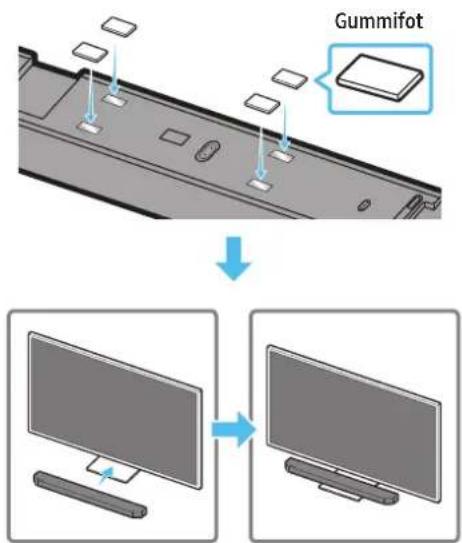

09 Montering av Soundbar foran TV 26

Komponent 26

10 Programvareoppdatering 27

Automatisk oppdatering .....27

USB-oppdatering....27

Initialisering ....28

11 Feilsøking 28

01 KONTROLLERE KOMPONENTENE

Surroundhøyttaler (venstre/høyre)

Strømledning (subwoofer, surroundhøyttaler, Soundbar)

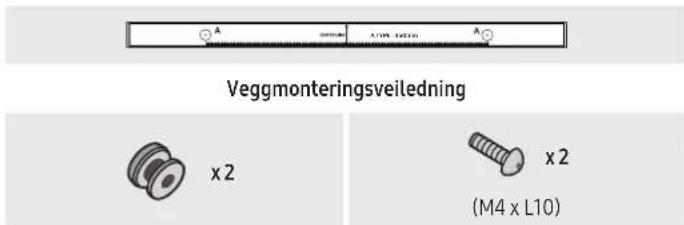

Veggmonteringsveiledning Festeskrue Skrue x 2 x 4

Vinkelstøttemontering Gummifot

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Baksiden av Soundbar-hovedenheten)
• For å kjøpe flere komponenter eller valgfrie kabler kan du kontakte et Samsung servicesenter eller Samsung kundeservice.
• Hvis du vil ha mer informasjon om veggmonteringen eller gummifoten, se side 25\~27.
• Design, spesifikasjoner og appskjerm kan endres uten forvarsel.
• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.
• Samsung Electronics Co., Ltd forbeholder seg retten til å endre spesifikasjonene uten forvarsel.
• Vekt og mål er omtrentlige.

02 PRODUKTOVERSIKT

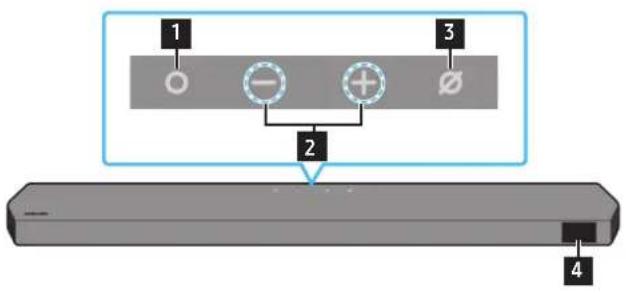

Toppanelet på Soundbar

1 O - + Ø 2 4

1	○(Flerfunksjon)-knappI standbymodus trykker du ○(Flerfunksjon)-knappen for å slå på Soundbar.Trykk på ○(Flerfunksjon)-knappen for å endre inngangskilden.
2	— +(Volum)-knappJusterer volumet.

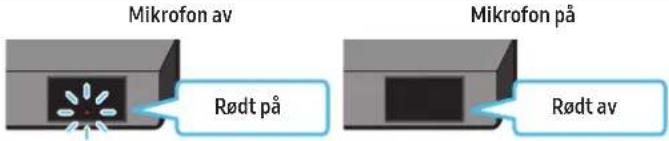

3	∅(Mikrofon av/på)-knappTrykk på knappen for å slå på eller av mikrofonen.Når mikrofonen er av, lyser LED-indikatoren rødt.
4 DisplayViser produktets status og gjeldende modus.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

• Når du kobler til strømledningen, begynner strømknappen å fungere etter 4 til 6 sekunder.
• Når du slår på denne enheten, er det en 4 til 5 sekunders forsinkelse før den lager lyd.
• Hvis du hører lyderfra både TV-en og Soundbar, går du til Innstillinger-menyen for TV-lyden og endrer TV-høyttaleren til Ekstern høyttaler.

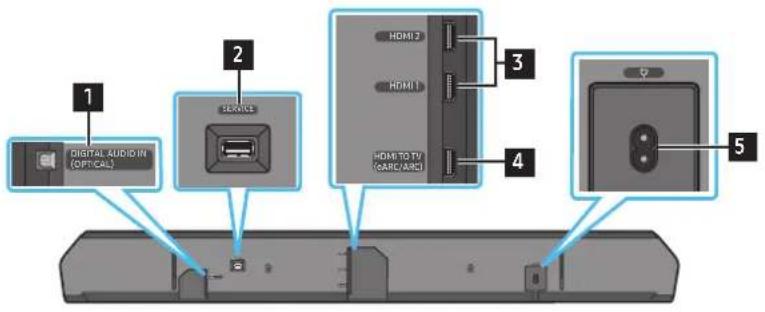

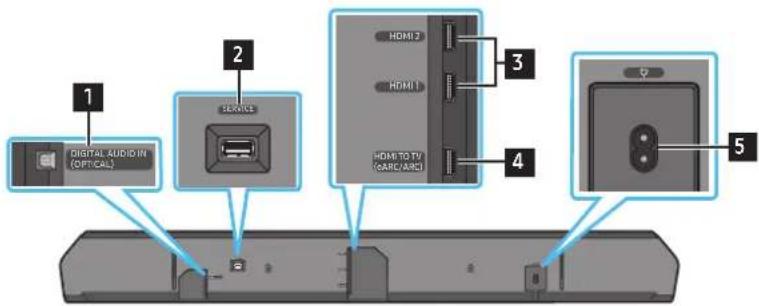

Bunnpanel på Soundbar

1 DIGITAL AUDIO IN (OFT/CALL) 2 SERVICE 3 HDMI 2 HDMI 1 HDMI TO TV/ (CARE/LABCI) 4 5

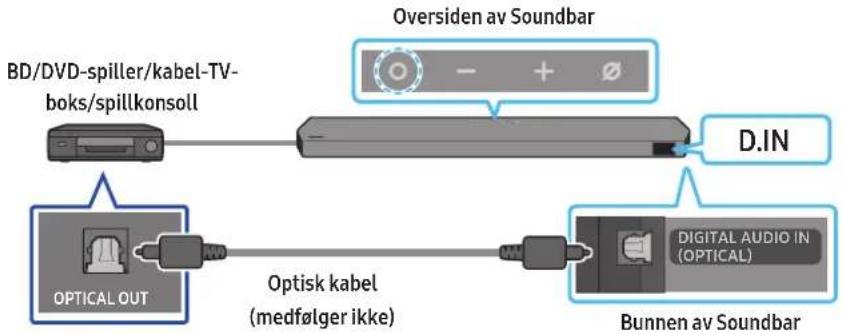

1 DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen til en ekstern enhet. (Se side 20)

2 SERVICEKoble til en USB-lagringsenhet for å oppgradere produktets programvare.

3 HDMI 1 / HDMI 2Fører inn digital video og lydsignaler samtidig med en HDMI-kabel.Koble til HDMI-utgangen på en ekstern enhet. (Se side 19)

4 HDMI TO TV (eARC/ARC)Koble til HDMI-kontakten på en TV. (Se side 13)

5 POWERKoble til strømledning på Soundbar. (Se side 9)

- Ikke koble denne enheten eller andre komponentertil et vekselstrømuttak før alle tilkoblinger mellom komponentene erfullført.

03 BRUKE SOUNDBAR-FJERNKONTROLLEN

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier X 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier(1,5 V) orientert slik at polariteten deres er riktig. Skyv batteridekselet tilbake på plass.

- Illustrasjonen kan avvike avhengig av fjernkontrollen.

Slik bruker du fjernkontrollen

1 2 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Strøm	Slår Soundbar av og på.Funksjonen Automatisk avslåingEnheten slår seg av automatisk i følgende situasjoner:I modusen D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT hvis det ikke er noe lydsignal på 18 minutter.
2	Kilde	Trykk for å velge en kilde koblet til Soundbar.Taletilbakemelding av/påDu kan slå av eller på taletilbakemeldingen.Trykk og hold inne → (Kilde)-knappen på fjernkontrollen i fem sekunder mensSoundbar er av (standbymodus).Hver gang du endrer Taletilbakemelding-innstillingen, viser OLED-skjermenAUI OFF (standard) eller AUI ON.

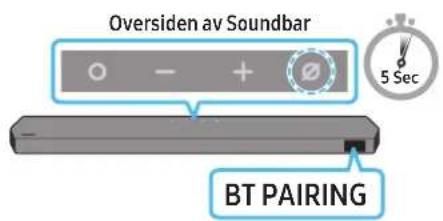

3	Bluetooth PAIR	Bytt Soundbar til Bluetooth-paringsmodus. Trykk på knappen og vent på skjermen «BT PAIRING» for å koble til en ny Bluetooth-enhet.
4	Demp	Trykk på ≈ (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden.
5	SOUND MODE	Ved å trykke på knappen kan du velge ønsket lydmodus som Surround, Game Pro, Standard, Adaptive Sound.StandardAvgir originallyden.SurroundGir et bredere lydfelt enn standard.Game ProGir en stereoskopisk lyd for en altoppslukende handlingsopplevelse under spilling.Adaptive SoundAnalyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.
6	CH LEVEL	Ved å trykke på knappen kan du justere volumet for hver høyttaler som Centre level, Side level, Wide level, Front Top level, Rear level, Rear top level og Rørside level.For å styre volumet til hver høyttaler velger du Centre level, Side level, Wide level eller Front Top level i Lydinnstillinger og justerer volumet mellom -6 og +6 ved å bruke Opp/Ned-knappene.Hvis surroundhøyttalerne er koblet til, velger du Rear level, Rear top level eller Rear side level, og deretter bruker du Opp/Ned-knappene til å justere volumet i et område mellom -6 og +6.

7	[TOZ6]Lydkontroll	Ved å trykke på knappen kan du angi lydfunksjonen som SpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. ∅nsket element kan justeres med Opp/Ned-knappene.·Voice enhance mode forbedrer talt dialog i filmer og på TV for å gjøre den enklere å høre.·Night mode er optimalisert forvisning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig.·Trykk og hold inne (Lydkontroll)-knappen i rundt 5 sekunder for å justere lyden for hvert frekvensbånd. Du kan velge 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved å bruke Venstre/Høyre-knappene, og hver kan justeres til en innstilling mellom -6 til +6 ved å bruke Opp/Ned-knappene.(Sikre at lydmodusen er satt til Standard).·Hvis videoen på TV-en og lyden fra Soundbar ikke er synkronisert, velger du Sync i Lydkontroll og angir lydforsinkelsen mellom 0 og 300 millisekunder ved å bruke Opp/Ned-knappene.·Sync støttes bare for enkelte funksjoner.·Tilgjengelige innstillinger for Surround speaker mode kan variere avhengig av spesifikasjonen på den kompatible (med Soundbar) surroundhøyttaleren.·Virtual-høyttalerfunksjonen kan slås ON/OFF ved å bruke Opp/Ned-knappene.
8	Spill av / pause	Du kan også spille av eller pause musikk ved å trykke på knappen.
9	Opp/Ned/Venstre/Høyre	Trykk på det angitte området for å velge opp/ned/venstre/høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.·Bytte musikkTrykk på Høyre knapp for å velge neste musikkfil. Trykk på Venstre knapp for å velge forrige musikkfil.·ID SETBruk dette alternativet når basshøyttaleren eller surroundhøyttalerne ikke er tilkoblet eller trenger ny tilkobling.Når strømmen er av, trykker du og holder inne Opp-knappen i 5 sekunder for å utføre ID SET. (Se side 11.)
10	Informasjon	Trykk for å vise informasjon om aktiv funksjon eller tilgjengelig kodek.I BT-modus viser modusen den tilkoblede enheten (når paring er fullført) eller BT ready (når paring er nødvendig).
11	WOOFER LEVEL	Skyv knappen opp eller ned for å justere nivået til subwooferen (bassen).
12	VOLUME	Trykk knappen oppover eller nedover for å justere volumet.·DempTrykk på VOL-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.
13	TONE CONTROL	Ved å trykke på knappen kan du justere volumet for diskant- eller basslyden. ∅nsket element kan justeres med Opp/Ned-knappene. Denne funksjonen er aktiver i Lydmodus unntatt i Standard-modus.·For å styre volumet til diskanten eller bassen velger du TREBLE eller BASS i Lydinnstillinger og justerer volumet mellom -6 og +6 ved å bruke Opp/Ned-knappene.·Når bassnivået endres, justeres også subwoofernivået deretter.

Aktiv taleforsterker (AVA)

• Analyserer ekstern støy i sanntid mens Soundbar spiller, slik at talelyd alltid kan høres tydelig.
• Ingen data lagres under analysen.

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
BASSH∅YTTALER (Opp) TV-fjernkontroll På/Av (Standby) side 8
Opp ID SET side 11
(Lydkontroll)	7-båndsequalizer side 6
(Kilde)	Taletilbakemelding av/på (standby) side 5

Utgangsspesifikasjoner for de forskjellige lydeffektmodiene

Effekt Inngang		Utgang
		Med subwoofer og surroundhøyttaler
Standard	2.0-utgangskanal 2.1-utgangskanal
	5.1-utgangskanal 5.1-utgangskanal / 7.1-utgangskanal (DTS)
	7.1.-utgangskanal 7.1.-utgangskanal
	Dolby Atmos®, DTS:X 7.1.4-utgangskanal
Surround	2.0-utgangskanal 11.1.4-utgangskanal
	5.1-utgangskanal	11.1.4-utgangskanal
	7.1.-utgangskanal	11.1.4-utgangskanal
	Dolby Atmos®, DTS:X	11.1.4-utgangskanal
Game Pro	2.0-utgangskanal 11.1.4-utgangskanal
	5.1-utgangskanal	11.1.4-utgangskanal
	7.1.-utgangskanal	11.1.4-utgangskanal
	Dolby Atmos®, DTS:X	11.1.4-utgangskanal
Adaptive Sound	2.0-utgangskanal 11.1.4-utgangskanal
	5.1-utgangskanal	11.1.4-utgangskanal
	7.1.-utgangskanal	11.1.4-utgangskanal
	Dolby Atmos®, DTS:X	11.1.4-utgangskanal

Surroundhøyttalerne vil ikke gi lyd på 2-kanals utgang når Standard-modus brukes. Hvis du vil aktivere lyd for surroundhøyttalerne, må du endre effektmodusen til Surround.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan bare brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Angi TV-høyttaleren til Ekstern høyttaler for å bruke denne funksjonen.

• Produsenter som støtter denne funksjonen:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Slå av Soundbar.

• Skyv opp og hold WOOFER-knappen i 5 sekunder.

Hver gang du skyver WOOFER-knappen opp og holder den i 5 sekunder, byttes modusen i følgende rekkefølge: OFF-TV REMOTE (standardmodus), SAMSUNG-TV REMOTE, ALL-TV REMOTE.

Knapp på fjernkontrollen Display Status
		(Standard-modus)OFF-TV REMOTE	Deaktiver TV-fjernkontrollen.
		SAMSUNG-TV REMOTE	Aktiver en IR-fjernkontroll til en Samsung-TV.
		ALL-TV REMOTE	Aktiver en IR-fjernkontroll til en tredjeparts TV.

04 KOBLE TIL SOUNDBAR

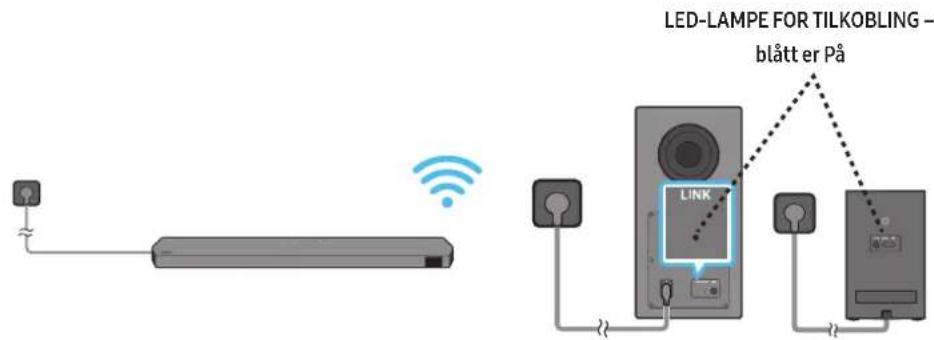

Koble til strømmen og enhetene

Bruk strømledningen til å koble subwooferen, surroundhøyttalerne og Soundbar til en kontakt i følgende rekkefølge:

- For mer informasjon om nødvendig elektrisk strøm og strømforbruk kan du se etiketten festet på produktet. (Etikett: Baksiden av Soundbar-hovedenheten)

1. Koble strømledningen til basshøyttaleren.

Bakside av basshøyttaler

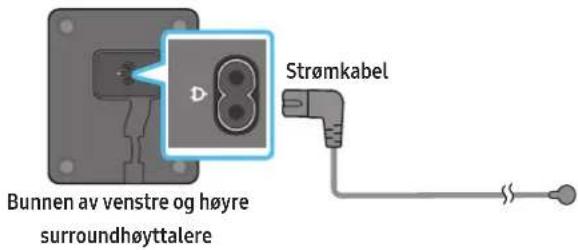

1. Koble strømledningen til venstre og høyre surroundhøyttalere.

Bunnen av venstre og høyre surroundhøyttalere Strømkabel

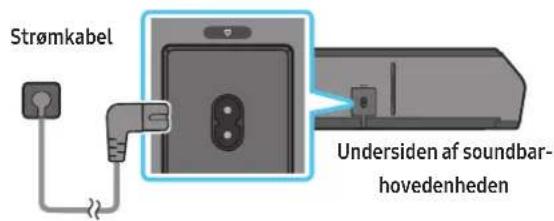

Strømkabel Bunnen av Soundbar- hovedenheten

1. Koble strømledningen til Soundbar, subwooferen og surroundhøyttalerne. Subwooferen og surroundhøyttalerne kobles til automatisk når Soundbar slås på.

LED-LAMPE FOR TILKOBLING - blått er På

MERKNAD

• Koble til strøm for subwooferen og surroundhøyttalerne før du kobler til Soundbar. Subwooferen og surroundhøyttalerne kobles til automatisk når Soundbar slås på.
• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.

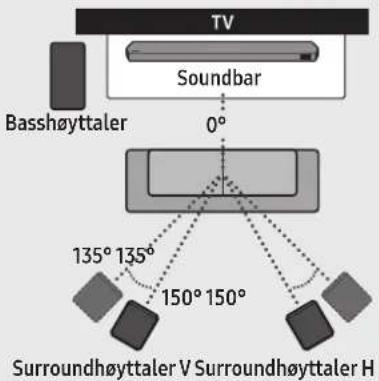

Anbefalt høyttaleroppsett

TV Soundbar Basshøyttaler 0° 135° 135° 150° 150° Surroundhøyttaler V Surroundhøyttaler H

FORSIKTIG

• Antenner for trådløst mottak er innebygd i subwooferen og surroundhøyttalerne. Hold enhetene borte fra vann og fuktighet.
• For optimal lytteytelse må du passe på at det ikke er noen hindringer i områdene rundt plasseringene til subwooferen og surroundhøyttalerne.

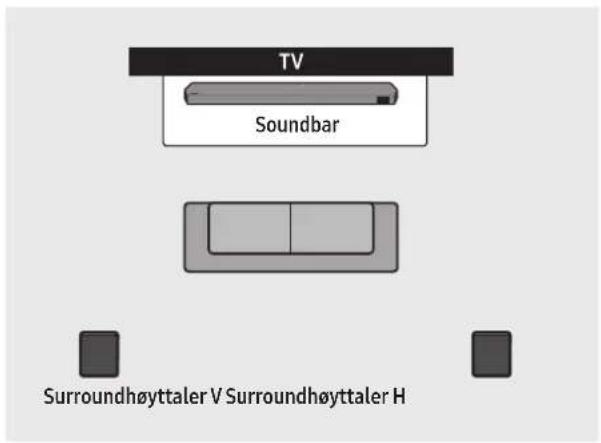

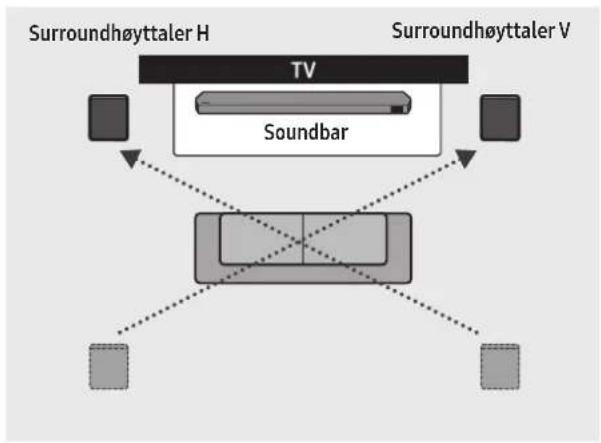

En optimal surroundlyd kan leveres avhengig av plasseringen av surroundhøyttaleren. Se illustrasjonen nedenfor for høyttalerplassering. For å aktivere denne modusen velger du Surround Speaker mode ved å bruke fjernkontrollen til Soundbar.

(Lydkontroll) → Surroundhøyttaler → ▲Opp) / (N·d) → Front / Rear)

TV Soundbar Surroundhøyttaler V Surroundhøyttaler H

Plassering bak Plassering foran

MERKNAD

• Denne modusen er bare tilgjengelig med Soundbar-modeller inkludert en bestemt surroundhøyttaler.
• I modusen for fronthøyttaler plasserer du fronthøyttalerne mot deg.
• Modusen for surroundhøyttaleren er aktivert som standard.

Før du utfører den manuelle tilkoblingsprosedyren nedenfor:

• Kontroller om strømledningene for Soundbar og subwooferen eller surroundhøyttalerne er riktig tilkoblet.

• Forsikre deg om at Soundbar er slått av.

• Slå av strømmen til Soundbar.

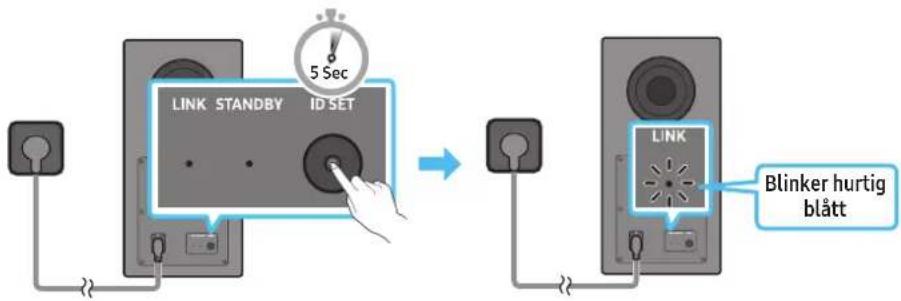

• Trykk på og hold ID SETbak på subwooferen og surroundhøyttalerne i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av hver høyttaler slukkes, og den blå indikatorlampen blinker.

LINK STANDBY ID SET 5 Sec LINK Blinker hurtig blätt

Bakside av basshøyttaler Bakside av basshøyttaler

Baksiden av venstre og høyre surroundhøyttalere

1. Trykk på Opp-knappen på fjernkontrollen i 5 sekunder.

2. Meldingen ID SET vises kort på skjermen til Soundbar før den forsvinner.

3. Soundbar slås automatisk på när ID SET er fullført.

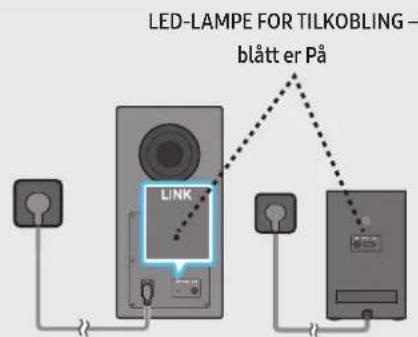

1. Sjekk om LINK LED-lampen lyser blått (tilkoblingen er fullført).

LED-LAMPE FOR TILKOBLING - blått er På LINK

LED-LAMPEN FOR TILKOBLING slutter å blinke og lyser blått när en forbindelse er opprettet mellom Soundbar og subwooferen, surroundhøyttalerne.

LED-lampene bak på subwooferen og surroundhøyttalerne

LED Status Beskrivelse Oppløsning
BasshøyttalerSurroundhøvttalere	På	Tilkoblet(normal drift)	-
	Blinker Gjenopprette tilkoblingen		Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet, eller vent omtrent 5 minutter. Hvis det fortsetter å blinke, kan du prøve å koble til subwooferen og surroundhøyttalerne manuelt. Se side 11.
BasshøyttalerSurroundhøvttalere	På	Ventemodus (med Soundbar-hovedenheten avslått)	Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet.
		Koblingen er brutt	Koble til på nytt. Se instruksjonene for manuell tilkobling på side 11.
BasshøvttalerSurroundhøvttalere	Blinker Funksjonsfeil		Se kontaktinformasjonen for Samsungs servicesenter i denne håndboken.

MERKNAD

• Hvis hovedenheten er slått av, går subwooferen inn i standbymodus, og STANDBY LED på baksiden av subwooferen lyser rødt etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens som Soundbar, i nærheten av Soundbar, kan forstyrrelser fører til lydavbrudd.
• Maksimal overføringsavstand til hovedenhetens trådløse signal er rundt 10 meter, men det kan variere avhengig av driftsmiljøet. Hvis en vegg i stålbetong eller metall er mellom hovedenheten og subwooferen, kan det hende at systemet ikke fungerer fordi det trådløse signalet ikke kan trenge igjennom metall.

FORSIKTIG

• Antenner for trådløst mottak er innebygd i subwooferen og surroundhøyttalerne. Hold enheten borte fra vann og fuktighet.
• For optimal lytteytelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til subwooferen og surroundhøyttalerne.

05 KOBLE TIL EN TV

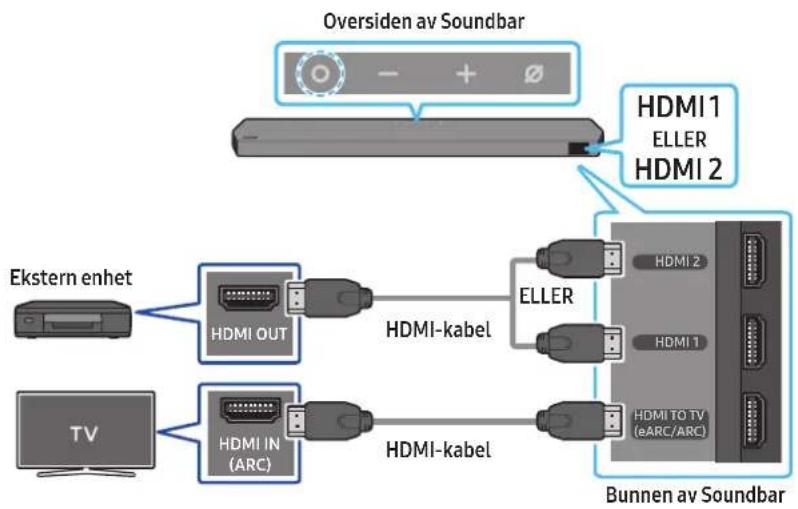

Koble til TV-en som støtter HDMI ARC (Audio Return Channel)

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er en Premium High Speed HDMI Cable with Ethernet sertifisert av HDMI.org.

Koble til porten HDMI IN (ARC/eARC) på TV-en. HDMI IN (ARC) HDMI-kabel Koble til HDMI TO TV (eARC/ARC)-porten på Soundbar-hovedenheten. HDMI TO TV (eARC/ARC) Oversiden av Soundbar Bunnen av Soundbar TV ARC

1. Når Soundbar og TV-en er slått av, kobler du til HDMI-kabelen som vist på figuren.
2. Slå på Soundbar og TV-en.

3. «TVARC» vises i displayvinduet til Soundbar-hovedenheten, og Soundbar spiller av TV-lyd.

4. Når TV-lyd ikke er utgang, trykker du på (Flerfunksjon)-knappen øverst på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge D.IN-modus. Skjermen viser D.IN og TV ARC etter hverandre, og det avgis TV-lyd.

5. Når du kobler til en TV som støtter eARC-funksjonen, vises eARC på skjermen og du hører lyden.
6. For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV-brukerhåndboken hvis du vil ha mer informasjon om innstilling. (f.eks. Samsung-TV: Hjem ( Ⓤ ) → Meny → Innst. ( Ⓓ ) → Alle innstillinger ( ⚙ ) → Lyd → Expert Settings → HDMI-eARC Mode (Auto))
7. Hvis TV ARC ikke vises i displayvinduet til Soundbar-hovedenheten, må du bekrefte at HDMI-kabelen er koblet til riktig port.
8. Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar.

MERKNAD

• Når du kobler TV-en som støtter HDMI ARC (lydreturkanal) til Soundbar med en HDMI-kabel, kan du overføre digitale video- og lyddata uten å køble til en separat optisk kabel.
• Vi anbefaler at du bruker en kjerneløs HDMI-kabel (hvis mulig). Hvis du bruker en kjernet HDMI-kabel, bruker du en med diameter mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når lyden i en kringkasting er kodet i Dolby Digital og «Digitalt utgangslydformat» på TV-en ersatt til PCM, anbefaler vi at du endrer innstillingen til Dolby Digital. Når innstillingen på TV-en endres, vil du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten).
  • ARC/eARC-protokollene støtter Dolby Atmos.
• Kontroller at innholdet støtter Dolby Atmos®.

Sjekkliste før tilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har deksler, må du passe på å fjerne dekslene.

1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.
2. Slå på Soundbar og TV-en.
3. Trykk på ○ (Flerfunksjon)-knappen øverst på Soundbar eller → (Kilde)-knappen på fjernkontrollen for å velge D.IN-modus.
4. TV-lyden sendes ut fra Soundbar.

Koble til via Bluetooth

Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

• Bare én Samsung-TV kan kobles til om gangen.
• Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

Den første tilkoblingen

1. Trykk på ✝PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

(ELLER) a. Trykk på Ⓐ (Flerfunksjon)-knappen på toppanelet, og velg BT.

BT endres automatisk til BTPAIRING etter noen få sekunder eller endres til BTREADY hvis det finnes en lagret tilkobling.

Oversiden av Soundbar BT READY

b. Når BT READY vises, trykker du og holder inne Ⓞ(Mikrofon av/på)-knappen på toppanelet til Soundbar i mer enn 5 sekunder for å vise BT PAIRING.

Oversiden av Soundbar BT PAIRING 5 Sec

(f.eks. Hjem (☐) → Meny → Innst. (☐) → Alle innstillinger (☐) → Lyd → Lydutgang → Bluetooth-høyttalerliste → Soundbar Q***C (Bluetooth))

1. Velg Soundbar Q***C fra listen på TV-skjermen.

En tilgjengelig Soundbar er indikert med Need Pairing eller Paired på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.

- Når Samsung-TV-en ertilkoblet, vises \ [TV-navn] → «BT» på Soundbar-frontdisplayet.

1. Du kan nå høre Samsung-TV-lyd fra Soundbar.

- Etter at du har koblet Soundbartil Samsung-TV-en første gang, bruker du «BT READY»-modus for å koble til på nytt.

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks. Soundbar Q***C) på listen over høyttalere på Samsung-TV-en, sletter du den.
  • Gjenta deretter trinn 1 til 3.

Koble Soundbar fra Samsung-TV-en

Trykk på Ⓐ(Flerfunksjon)-knappen øverst på Soundbar eller →(Kilde)-knappen på fjernkontrollen for å velge en annen modus enn BT.

• Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar.
  (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)

• BTREADY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før.

• BTPAIRING : I denne modusen kan du koble en ny enhet til Soundbar.

(Trykk på \$PAIR-knappen på Soundbar-fjernkontrollen eller trykk og hold inne ∅(Mikrofon av/på)-knappen øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.
• Soundbar slås automatisk av etter 18 minutter i Ready (Klar)-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

– Hvis det er et sterkt elektrisk felt rundt Soundbar.

- Hvis flere Bluetooth-enheter pares med Soundbar samtidig.

- Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

Koble til via Wi-Fi

Sjekkliste før tilkobling

• Wi-Fi-tilkobling er bare tilgjengelig på Samsung-TV.
- Sjekk om den trådløse ruteren (Wi-Fi) er slått på, og om TV-en er koblet til ruteren.
- TV-en og Soundbar må være koblet til det samme trådløse nettverket (Wi-Fi).
- Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, vil du ikke kunne opprette en Wi-Fi-tilkobling mellom TV-en og Soundbar. Kontakt Internett-leverandøren for mer informasjon.
- Siden menyene varierer avhengig av produksjonsåret, må du se i TV-brukerhåndboken.
- For å koble TV-en til Soundbar via Wi-Fi må du koble Soundbar til den trådløse ruteren først. Se side 23 for informasjon om hvordan du oppretter en Wi-Fi-tilkobling.

1. Hvis du vil ha mer informasjon om Wi-Fi-tilkobling til Soundbar, kan du se side 23, Metode 2. Koble til via Wi-Fi (trådløst nettverk).
2. Endre inngangskilden til TV-en ved å bruke lydmenyen til Soundbar.

- Samsung-TV-er utgitt i 2017 eller senere

Hjem ( ) → Meny → Innst. ( → Alle innstillinger ( Lyd → Lydutgang → Soundbar Q***C (Wi-Fi)

MERKNAD

Wi-Fi Dolby Atmos-tilkoblingen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.

Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av.

Wi-FiPortdeaktiveringsmetode	Trykk på CH LEVEL-knappen på Soundbar-fjernkontrollen i 30 sekunder for å slå Wi-Fi av/på.
BluetoothPortdeaktiveringsmetode	Trykk på TONE CONTROL-knappen på Soundbar-fjernkontrollen i 30 sekunderfor å slå Bluetooth av/på.

Bruke Q-Symphony-funksjonen

• Når Soundbar kobles til en Samsung-TV som støtter Q-Symphony-funksjonen, kan du spille av lyden samtidig gjennom Soundbar og TV-en. Hvis du bruker Q-Symphony-funksjonen, kan du med surroundlyden som spilles av på TV-en, få en rikere, mer tredimensjonal surroundlydeffekt.
• Når Soundbar ertilkoblet, vises menyen TV+Soundbar på TV-en.

Innst. (→ Alle innstillinger (→ Lyd → Lydutgang

- Eksempel på TV-meny: TV + [AV] Soundbar-serienavn (Wi-Fi)

MERKNAD

• Den kan fungere i henhold til kodeken som støttes av TV-en.
• Denne funksjonene støttes bare når HDMI-kabelen, den optiske kabelen (medfølger ikke) eller Wi-Fi er koblet til.
• Meldingen som vises, avhenger av TV-modellen.
• Påse at TV-en og Soundbar er koblet til den samme trådløse ruteren/frekvensen.
• Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.

Bruk av SpaceFit Sound

Denne funksjonen analyserer brukerens lytteområde med Soundbars mikrofon og gir optimal lyd for rommet. Lydoptimalisering fortsetter automatisk.

Metode 1. Koble til via Soundbar

For å aktivere denne funksjonen slår du på SpaceFit Sound-modusen med fjernkontrollen til Soundbar.

1. Trykk på knappen ⚙ (Lydkontroll) for å slå på SpaceFit Sound-modusen.

SPACEFIT SOUND OFF vises på skjermen.

1. Trykk på knappen Opp på fjernkontrollen for å slå på SpaceFit Sound. ON vises på skjermen.

1. Trykk på knappen Ned på fjernkontrollen for å slå av SpaceFit Sound. OFF vises på skjermen.

Play

- Denne er tilgjengelig i alle lydmoduser.

Metode 2. Koble til via TV

For å aktivere denne funksjonen må du slå på Adaptive Sound+-modusen på Samsung-TV-menyen.

(Hjem ( 📋) → Meny → Innst. ( ⚙) → Alle innstillinger ( ⚙) → General → Innstillinger for intelligent modus → Adaptive Sound+)

- Lydmodusen på Soundbar endres automatisk til Adaptive Sound+ hvis du aktiverer Adaptive Sound+-modusen på TV-en.

MERKNAD

Denne funksjonen fungerer när Soundbar kobles til noen av Samsung-TV-ene.

06 KOBLE TIL EN EKSTERN ENHET

Sjekkliste før tilkobling

• Hvis alternativene for lydutgang omfatter Sekundær lyd, må du kontrollere at Sekundær lyd ersatt til Av.
• Kontroller at innholdet støtter Dolby Atmos® / DTS:X.

1. Bruk en HDMI-kabel til å koble til HDMI OUT-porten på den eksterne enheten og HDMI-porten nederst på Soundbar.
2. Bruk en HDMI-kabel til å koble til HDMI IN-porten på TV-en og porten HDMI TO TV (eARC/ARC) nederst på Soundbar.
3. Slå på Soundbar, TV-en og den eksterne enheten.
4. Trykk på ○ (Flerfunksjon)-knappen øverst på Soundbar eller → (Kilde)-knappen på fjernkontrollen for å velge HDMI 1- eller HDMI 2-modus.
5. Soundbar-skjermen viser at HDMI1- eller HDMI 2-modus for øyeblikket er valgt, og Soundbar begynner å spille av lyder.

MERKNAD

• Når du bruker Dolby Atmos® / DTS:X: Hvis inngangskilden er Dolby Atmos® / DTS:X, kan du se "Utgangsspesifikasjoner for de forskjellige lydeffektmodiene" på side 7.
• Når Dolby Atmos® er aktivert, vises DOLBY ATMOS på frontskjermen.
• Når DTS:X er aktivert, vises / DTS:X på frontskjermen.
• Konfigurere Dolby Atmos® / DTS:X på BD-spilleren eller en annen enhet

Åpne alternativene for lydutgang på innstillingsmenyen til BD-spilleren eller en annen enhet, og kontroller at No Encoding ervalgt for Bitstream. På en Samsung BD-spiller går du for eksempel til Hjem-meny → Lyd → Digitalutgang og velger deretter Bitstrøm (ubehandlet).

Spesifikasjon for støttede UHD-signaler (3840 x 2160p)

Bildehastighet (fps) Fangedybde RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biter 0 0 0 0
	10 biter -	-	0 0
	12 biter	-	-	0 0
120	8 biter	-	-	-
	10 biter -	-	-	-

• Støttet spesifikasjon kan variere avhengig av tilkoblet ekstern enhet eller bruksbetingelser.

Metode 2. Koble til med en optisk kabel

1. Bruk en optisk kabel (medfølger ikke) til å koble til DIGITAL AUDIO IN (OPTICAL) på Soundbar og OPTICAL OUT-porten på den eksterne enheten.
2. Slå på Soundbar og den eksterne enheten.
3. For å velge D.IN-modus trykker du på Ⓐ(Flerfunksjon)-knappen øverst på Soundbar eller →(Kilde)-knappen på fjernkontrollen.
4. Soundbar avgir lyd fra den eksterne enheten.

07 KOBLE TIL EN MOBILENHET

Metode 1. Koble til via Bluetooth

Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.

Den første tilkoblingen

- Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.

1. Trykk på ✝PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

Mobilenhet

(ELLER) a. Trykk på ○ (Flerfunksjon)-knappen på toppanelet, og velg BT.

BT endres automatisk til BTPAIRING etter noen få sekunder eller endres til BT READY hvis det finnes en lagret tilkobling.

Oversiden av Soundbar BT READY

b. Når BT READY vises, trykker du og holder inne Ⓞ(Mikrofon av/på)-knappen på toppanelet til Soundbar i mer enn 5 sekunderfor å vise BT PAIRING.

Oversiden av Soundbar BT PAIRING 5 Sec

1. På enheten velger du Soundbar Q***C fra listen som vises.

- Når Soundbar er koblet til mobilenheten, vises [Mobilenhetens navn] → «BT» i frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

- Etter at du har koblet Soundbar til mobilenheten første gang, bruker du «BT READY»-modus for å koble til på nytt.

Hvis enheten ikke klarer å koble til

- Hvis du har en eksisterende Soundbar (f.eks. SoundbarQ^***C ) på listen over høyttalere på mobilenheten, sletter du den.

• Gjenta trinn 1 og 2.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BTREADY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før.
• BTPAIRING : I denne modusen kan du koble en ny enhet til Soundbar.

(Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen eller trykk og hold inne ⭕ (Mikrofon av/på)-knappen øverst på Soundbar i mer enn 5 sekunder mens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode när du kobler til en Bluetooth-enhet, skriver du inn <0000>.
• Soundbar slås automatisk av etter 18 minutter i Ready (Klar)-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

- Hvis det er et sterkt elektrisk felt rundt Soundbar.

– Hvis flere Bluetooth-enheter pares med Soundbar samtidig.

- Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.
  • Soundbar støtter SBC-data (44,1 kHz, 48 kHz).
• Koble bare til en Bluetooth-enhet som støtter funksjonen A2DP (AV).
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter funksjonen HF (Hands Free).
• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig.
• Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten.

Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.

• En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold:

• när kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar

• i hjørner eller när det er en hindring i närheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme
• når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, som medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter

• Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

• Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.

• Den trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Koble Bluetooth-enheten fra en Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. Se Bluetooth-enhetens brukerhåndbok for instruksjoner.

• Soundbar kobles fra.
• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BT DISCONNECTED på frontskjermen.

Koble Soundbar fra Bluetooth-enheten

Trykk på ⬆(Flerfunksjon)-knappen øverst på Soundbar eller ➔(Kilde)-knappen på fjernkontrollen for å bytte modusen fra BT.

• Det tartid å koble fra fordi Bluetooth-enheten må få et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten)
• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BT DISCONNECTED på frontskjermen.

Metode 2. Koble til via Wi-Fi (trådløst nettverk)

For å koble en Soundbar til en mobilenhet via et trådløst nettverk (Wi-Fi), er SmartThings-appen nødvendig.

Den første tilkoblingen

1. Installer og start SmartThings-appen på mobilenheten din (smarttelefon eller nettbrett).
2. Følg instruksjonene på skjermen for å legge Soundbar til appen.

- Den automatiske meldingen (det andre skjermbildet nedenfor) vises kanskje ikke på enkelte enheter. Hvis meldingsvinduet ikke vises, trykker du på + på Home-skjermen. Soundbar er tillagt appen.

- Illustrasjonen nedenfor avhenger av appversjonen.

Bruke SmartThings Hub

• Du kan bruke Soundbars SmartThings Hub-funksjon til å koble til IoT-enheter (pærer, plugger, sensorer osv.) som krever SmartThings Hub.
• For å bruke SmartThings Hub-funksjonen må du registrere Soundbar i SmartThings-appen.

1. Legg til Soundbar i SmartThings-appen i henhold til instruksjonene i delen Metode 2. Koble til via Wi-Fi (trådløst nettverk) > Den første tilkoblingen.
2. Trykk på Soundbar-enhetskortet.
3. Trykk på SmartThings Hub nederst på skjermen.
4. Trykk på Using SmartThings Hub, og trykk deretter på Set up for å aktivere SmartThings Hub-funksjonen.

• Når SmartThings Hub-funksjonen aktiveres, endres unset til using.

- SmartThings Hub-enhetskortet vises ved siden av Soundbar-enhetskortet.

1. På Home-skjermen trykker du på + for å legge til en IoT-enhet.

2. Et IoT-enhetskort vises i appen när du har lagt til en IoT-enhet.

3. Hvis du kobler fra Soundbar, kan enheter som er tilkoblet via SmartThings Hub, kobles fra. Du koble til enhetene på nytt når de kobles fra.

Slette SmartThings Hub fra SmartThings-appen

1. På enhetsskjermen trykker du på Soundbar-enhetskortet.
2. Trykk på SmartThings Hub nederst på skjermen.
3. Trykk på Removing SmartThings Hub for å deaktivere SmartThings Hub-funksjonen.

- Når SmartThings Hub-funksjonen deaktiveres, endres using til unset.

Koble til via Apple AirPlay 2

• Denne funksjonen er kanskje ikke tilgjengelig i enkelte land.
• Denne Samsung Soundbar støtter AirPlay 2 og krever iOS 13.4 eller nyere.

Med AirPlay 2 kan du strømme musikk, podkaster og annen lyd fra Apple-enhetene til Samsung Soundbar.

• For å aktivere AirPlay2 på Soundbar du må først registrere enheten med Samsung Smart Things-appen ved å samtykke i appen vilkår.
• Kontroller at Soundbar er slått på og koblet til det samme Wi-Fi-nettverket som Apple-enheten.
• Velg fra en AirPlay-støttet app eller Kontrollsenter på iPhone, iPad eller Mac.
• Velg Soundbar fra listen over tilgjengelige enheter du kan spille av nåværende lyd til.

Bruke Tap Sound

Trykk på Soundbar med mobilenheten for å spille av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.
2. Hvis du vil ha informasjon om hvordan du slår på funksjonen, kan du se Angi Tap Sound-funksjonen nedenfor.

3. Trykk på Soundbar med mobilenheten. Velg "Start now" i det viste meldingsvinduet. En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

4. Spill av lydinnholdet på mobilenheten med Soundbar.

5. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å registrere vibrering som skjer när enheten berører Soundbar.

6. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
7. Det anbefales at mobilenheten dekkes med et deksel. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.
8. For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen.
   Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Angi Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (≡→_) på SmartThings-appskjermen som vises på mobilenheten.
3. Still "Tap View, Tap Sound" til På for å la funksjonen fungere när en mobilenhet beveger seg i nærheten av Soundbar. Funksjonen er slått på.

MERKNAD

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

08 INSTALLERE VEGGFESTET

• Må bare monteres på vertikal vegg.
• Må ikke monteres på et sted med høy temperatur eller fuktighet.
• Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.

- Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

- Kjøp veggfesteskruer i henhold til typen og tykkelsen på veggen du vil montere Soundbar på.

• Diameter: M5
• Lengde: 35 mm eller lengre anbefales.

- Koble kabler fra enheten til eksterne enheter før du monterer Soundbar på veggen.

- Forviss deg om at enheten er slått av og koblet fra strømuttaket før du monterer den. Hvis du ikke gjør det, kan det resultere i elektrisk støt.

Veggfestets komponenter

Veggmonteringsveiledning x 2 x 2 (M4 x L10)

Festeskrue Skrue

Vinkelstøttemontering

1. Plasser Veggmonteringsveiledning mot veggoverflaten.

2. Veggmonteringsveiledning må være i vater.

3. Hvis TV-en er festet til veggen, installerer du Soundbar minst 5 cm nedenfor TV-en.

TV 5 cm eller mer

1. Rett inn veggemonteringsførerens midtlinje med midten på TV-en (hvis du monterer Soundbar nedenfor TV-en), og fest Veggmonteringsveiledning til veggen med tape.

- Hvis du ikke monterer nedenfor en TV, plasserer du midtlinjen i midten av installasjonsområdet.

Midstilt linje

1. Skyv en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av veiledningen for å merke hullene for støtteskruene, og fjern deretter Veggmonteringsveiledning.

A A

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede ankere eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Installer de 2 brakettveggfestene i riktig retning nederst på Soundbarved å bruke 2 skruer.

- Når du monterer, må du passe på at hengedelen av brakettveggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundbar

Høyre side av Soundbar

1. Installer Soundbar med festede brakettveggfester ved å henge brakettveggfestene på festeskruene på veggen.

1. Skyv Soundbar ned som vist nedenfor, slik at veggbrakettfestene hviler trygt på festeskruene.

- Sett inn festeskruene i den brede (nederste) delen av brakettveggfestene, og skyv brakettveggfestene ned slik at brakettveggfestene hviler trygt på festeskruene.

Montere surroundhøyttalerne på en vegg

Du kan kjøpe veggfester separat for å montere surroundhøyttalerne på en vegg. Veggfester selges ikke av Samsung Electronics.

Merknader for veggmontering av surroundhøyttalerne

• Veggfestene til surroundhøyttalerne må kunne støtte mer enn 8 kg.
  • Hullstørrelse: 1/4 – 20 UNC-gjenget innsats

• Standardskrue: 6,35 mm ø, 1,27 mm gjengestigning

• Lengde: 18 mm lang
• Antall: Venstre 1 EA / høyre 1EA

V

H

• Kontroller stryken på veggen før du monterer veggfestebrakettene. Hvis bæreevnen ikke er tilstrekkelig, må veggen forsterkes før veggfestebrakettene og høyttalerne monteres på veggen.
• Samsung står ikke ansvarlig for skader på produktet som følge av at produktet ikke er riktig montert.
  • Pass på at høyttalerne ikke monteres sideveis eller opp ned.

09 MONTERING AV SOUNDBAR FORAN TV

Komponent

x4

Gummifot

For montering, fest gummiføttene til bunnen av Soundbar før du plasserer den over TV-stativet. Pass på at du fester gummiføttene slik at disse ikke ligger utenfor kantene på TV-stativet. Se illustrasjonen nedenfor.

Gummifot

Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet.

Nå plasserer du mikrofonene foran stativet slik at talegjenkjenning ikke forstyrres.

TV

Høyre side av Soundbar

MERKNAD

• Forsikre deg om at Soundbar er plassert på en jevn og solid overflate.
• Utilstrekkelig avstand fra TV-en kan føre til talegjenkjenningsproblemer og akustiske problemer.
• Illustrasjonen ovenfor kan avvike avhengig av modellen.
• For best ytelse for mikrofonen må du holde Soundbar minst 2 cm unna TV-skjermen.

10 PROGRAMVAREOPPATERING

Automatisk oppdatering

Når Soundbar er koblet til Internett, skjer programvareoppdateringer automatisk selv om Soundbar er slått av.

- For å bruke automatisk oppdatering-funksjonen, må Soundbar være koblet til Internett.

Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra eller strømmen er slått av. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett.

USB-oppdatering

Bunnen av Soundbar USB

Samsung kan tilby oppdateringer for Soundbar-systemets fastvare i fremtiden.

Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gå til Samsung-nettstedet (www.samsung.com) → søk etter modellnavnet fra menyalternativet for kundesenteret.
2. Mer informasjon om oppdatering finnes i oppgraderingsveiledningen.
3. Last ned oppgraderingsfilen (USB-type).
4. Pakk ut filen og opprett en mappe med filnavnet.
5. Lagre den opprettede mappen i en USB-minnepinne og koble den deretter til Soundbar.

6. Slå på Soundbar. Deretter oppdateres produktet innen 3 minutter og viser følgende melding UPDATE.

7. Under oppdateringen må du ikke slå av eller fjerne USB-en.

8. Hvis UPDATE ikke vises i skjermvinduet, kobler du strømledningen fra Soundbar og kobler den til igjen.
9. Når den nyeste versjonen er installert, utføres det ingen oppdatering.
10. Det kan hende at oppdatering ikke støttes, avhengig av USB-typen.

Initialisering

Oversiden av Soundbar - + INIT

Når Soundbar er på, trykker du på—(Volum)-knappene på enheten samtidig i minst 5 sekunder. INIT vises på skjermen, og Soundbar er initialisert.

FORSIKTIG

- Alle innstillingene for Soundbar er initialisert. Pass på at du bare utfører dette når initialisering er nødvendig.

11 FEILS∅KING

- Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

• Når du har fjernet strømledningen, sett den inn igjen.
• Slå den eksterne enheten av og på igjen, og prøv på nytt.
• Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 5.)

• Pek fjernkontrollen rett mot Soundbar.
• Bytt ut batteriene med nye.

- Mikrofonen er slått av.

Slå på mikrofonen. (Se side 4.)

Lyden sendes ikke ut fra Soundbar.

• Volumet på Soundbar er for lavt eller dempet. Juster volumet.
• Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
• For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( ) → Meny → Innst. ( → Alle innstillinger ( → Lyd → Lydutgang → Velg Soundbar)
• Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.
• Fjern strømledningen helt, koble til igjen og slå på strømmen.
• Initialiser produktet og prøv igjen. (Se side 28.)

Lyden sendes ikke ut fra subwooferen eller surroundhøyttalerne.

• Kontroller om LED-lampen bak på subwooferen eller surroundhøyttalerne lyser blått. Koble til Soundbar, subwooferen og surroundhøyttalerne på nytt hvis lampen blinker blått eller lyser rødt. (Se side 11.)
• Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enhetene til et område uten hindringer.
• Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen.

Hold høyttaleren unna slike enheter.

- Fjern og koble til strømpluggen på nytt.

Hvis lyden hakker, er forsinket eller det er støy fra subwooferen og surroundhøyttaleren

• Hvis det er noen gjenstander mellom Soundbar og subwooferhøyttaleren, kan dette føre til et problem. Endre plasseringen til disse til et sted uten en slik gjenstand.
• Lyden kan hakke eller være forsinket når subwooferen og surroundhøyttaleren er langt unna Soundbar. Plasser dem nær Soundbar.
• Lyden kan hakke eller være forsinket når Soundbar er i nærheten av et instrument eller en elektrisk enhet som kan føre til radioforstyrrelser. Plasser Soundbar langt unna slike enheter som kan føre til radioforstyrrelse. (f.eks. trådløs ruter).
• Endre statusen til TV-nettverksforbindelsen fra trådløs til kabelbasert.

Basshøyttalervolumet er for lavt

• Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 6.)
• Bring basshøyttaleren nærmere deg.

• Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side 13.)
• Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.). Koble til Soundbar direkte.
• HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen. (Samsung-TV: Hjem ( → Meny → Innst. ( → Alle innstillinger ( ) → Tilkobling → Ekstern enhetsbehandling → Anynet+ (HDMI-CEC) ON)
• For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. (Samsung-TV: Hjem (→Meny →Innst. (→Alle innstillinger (→Lyd →Expert Settings →HDMI-eARC Mode (Auto))

Det er ingen lyd inn när du kobler til TV-en i HDMI TO TV (eARC/ARC)-modus

• Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem (_) → Meny → Innst. (_) → Alle innstillinger (_) → Lyd → Expert Settings → Digital Output Audio Format)

• Når du kobler til en ny enhet, bytter du til BTPAIRING for å koble til. (Trykk på ★PAIR-knappen på fjernkontrollen, eller trykk på ∅(Mikrofon av/på)-knappen på kroppen i minst 5 sekunder.)
• Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.
• Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (→ Meny → Innst. (Alle innstillinger (→ Lyd → Lydutgang → Bluetooth-høyttalerliste)
• Den automatiske TV-tilkoblingen kan være deaktivert. Når Soundbar er i BT READY, trykker du og holder inne Venstre knapp på Soundbarfjernkontrollen i 5 sekunder for å velge ON-TV CONNECT. Hvis du ser OFF-TV CONNECT, trykker du og holder inne Venstre knapp igjen i 5 sekunder for å bytte valget.
• Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
• Initialiser produktet og prøv igjen. (Se side 28.)

Lyden blir borte när den er koblet til via Bluetooth.

• Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende.
• Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.
• Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan det oppstå lydbrudd. Sjekk installasjonsmiljøet og bruksbetingelsene.

• Sjekk om den trådløse ruteren er på.
• Slå av ruteren, slå den på igjen og prøv på nytt.
• Soundbar kobles ikke til hvis det trådløse signalet er for svakt. Prøv å flytte ruteren nærmere Soundbar eller å fjerne eventuelle gjenstander som er mellom Soundbar og ruteren.
• Hvis den trådløse ruteren er ny, må du konfigurere høyttalerens nettverksinnstillinger på nytt.

- Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

AVA-funksjonen er ikke tilgjengelig i følgende tilfeller.

- AVA-funksjonen er ikke tilgjengelig när mikrofonen er slått av.

• Hvis du koblet Soundbar til en mobilenhet mens Soundbar var koblet til TV-en, sender Soundbar ut lyden fra mobilenheten mens den beholder TV-tilkoblingen. Det vil si at TV-lyden ikke sendes noe sted.
• Koble fra mobilenheten, og TV-lyden blir sendt fra Soundbar igjen.

• For å aktivere AirPlay2 på Soundbar du må først registrere enheten med Samsung Smart Things-appen ved å samtykke i appen vilkår. (Se side 23.)
• AirPlay2 fungerer ikke hvis du sletter Soundbar fra Samsung Smart Things-appen.
• Kontroller at Soundbar og Apple-enheten er koblet til det samme Wi-Fi-nettverket.
• Soundbar er kompatibel med AirPlay2 installer på iOS 13.4 eller nyere.

SPIS TREŚCI

Undersidespanelen på Soundbar 4

Undersidespanelen på Soundbar

1 DIGITAL AUDIO IN (OPTICAL) 2 SERVICE 3 HDMI 2 HDMI 1 HDMI TO TV (CARC/ARC) 4 5

Undersidan av Soundbar
