NÁVOD NA OBSLUHU HWQ990C SAMSUNG

Hlasitost subwooferu je príliš nízká.

01 Kontrola súčastí 3

02 Prehl'ad produktu 4

Horný panel zariadenia Soundbar....4

Spodný panel zariadenia Soundbar 4

03 Použitie dial'kového ovládania zariadenia Soundbar 5

Ako používať dialľkové ovládanie....5

Aktívny zosilňovač hlasu (AVA) 7

Používanie skrytých tlačidiel (tlačidlá s viac ako jednou funkciou). ..... 7

Špecifikácie výstupu pre rôzne režimy zvukových efektov. 7

Nastavenie hlasitosti zariadenia Soundbar pomocou dialkového ovládača televízora....8

04 Pripojenie zariadenia Soundbar 9

Pripojenie k elektrickej sieti a zariadeniam 9

– Odporúčané rozmiestnenie reproduktorov....10

– Režim Surround speaker 10

- Manuálne pripojenie subwoofera alebo priestorových reproduktorov....11

– Kontrolka LED svieti na zadnej strane subwoofera a priestorových reproduktorov 12

05 Pripojenie k televízoru 13

Pripojenie k televízoru, ktorý podporuje funkciu HDMI ARC (spätný zvukový kanál)....13

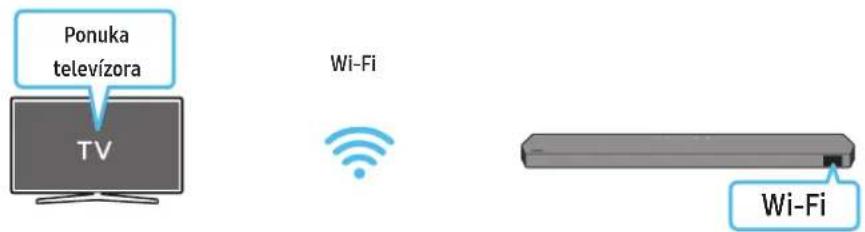

Používanie funkcie Q-Symphony....17

Používanie funkcie SpaceFit Sound ....18

06 Pripojenie k externému zariadeniu 19

Spôsob 1. Pripojenie pomocou kábla HDMI (umožňuje dekódovanie a prehrávanie obsahu použitím technológie Dolby Atmos/DTS:X) .....19

Spôsob 2. Pripojenie pomocou optického kábla .....20

07 Pripojenie k mobilnému zariadeniu 21

Spôsob 1. Pripojenie cez rozhranie Bluetooth .....21

Spôsob 2. Pripojenie cez Wi-Fi (bezdrôtovú siet) .....23

Pomocou SmartThings Hub 23

Pripojenie cez Apple Airplay 2....23

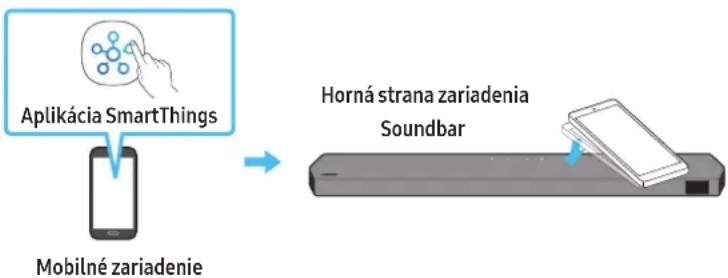

Používanie funkcie Tap Sound 24

08 Montáž nástenného držiaka 25

Upozornenia k montáži 25

Súčasti nástennej montáže....25

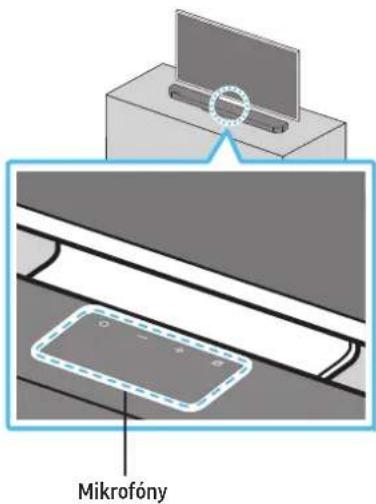

09 Inštalácia zariadenia Soundbar pred televízorom 26

Súčast 26

10 Aktualizácia softvéru 27

Automatická aktualizácia 27

Aktualizácia prostredníctvom jednotky USB....27

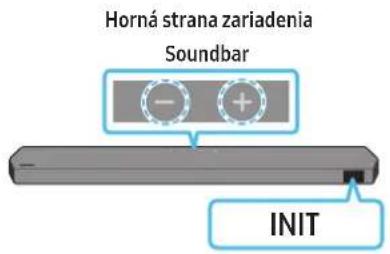

Inicializácia ....28

11 Riešenie problémov 28

01 KONTROLA SÚČASTÍ

Hlavná jednotka zariadenia Soundbar Dial'kové ovládanie zariadenia Soundbar/Batérie Basový reproduktor

Inštalačná pomôcka na montáz na stenu Skrutka držiaka Skrutka

x2

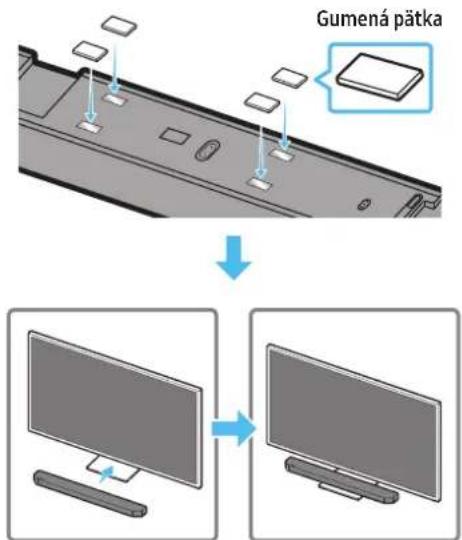

Konzola nástenného držiaka Gumená pätka

• Dalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Zadná strana hlavnej jednotky zariadenia Soundbar)
• V prípade záujmu o zakúpenie dálších súčastí alebo doplnkových káblov sa obrátte na servisné stredisko spoločnosti Samsung alebo na stredisko starostlivosti o zákazníkov spoločnosti Samsung.
• Dalšie informácie o nástennom držiaku a gumenej pätke nájdete na stranách 25\~27.
• Dizajn, špecifikácie a obrazovka Aplikácie sa môžu bez predchádzajúceho upozornenia zmenit.
• Vzhľad príslušenstva sa môže mierne líšit od vyššie uvedených ilustrácií.
• Spoločnost Samsung Electronics Co., Ltd si vyhradzuje právo zmenit technické údaje bez predchádzajúceho upozornenia.
• Hmotnosť a rozmery sú približné.

02 PREHL'AD PRODUKTU

Horný panel zariadenia Soundbar

13 O - + Ø 2 4

1	Tlačidlo (Multifunkčné)Stlačením tlačidla (Multifunkčné) v pohotovostnom režime zapnete zariadenie Soundbar.Stlačením tlačidla (Multifunkčné) zmeníte vstupný zdroj.
2	Tlačidlo + (Hlasitost)Nastavenie hlasitosti.
3	Tlačidlo (Zapnút/vypnút mikrofón)Stlačením tohto tlačidla zapnete alebo vypnete mikrofón.Ked'je mikrofón vypnutý, LED indikátor bude svietiť načerveno.	Vypnút mikrofónSvieti načerveno	Zapnút mikrofón	Zhasne načerveno
4 DisplejZobrazuje stav a aktuálny režim výrobku.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

• Ked' zapojíte napájací kábel, tlačidlo napájania začne fungovať o 4 až 6 sekúnd.
• Po zapnutí začne jednotka vydávať zvuk až po približne 4 až 5 sekundách.
• Ak počujete zvuk z TV aj zo zariadenia Soundbar, prejdite do ponuky Nastavenia zvuku TV a zmeňte reproduktor TV na možnosť Externý reproduktor.

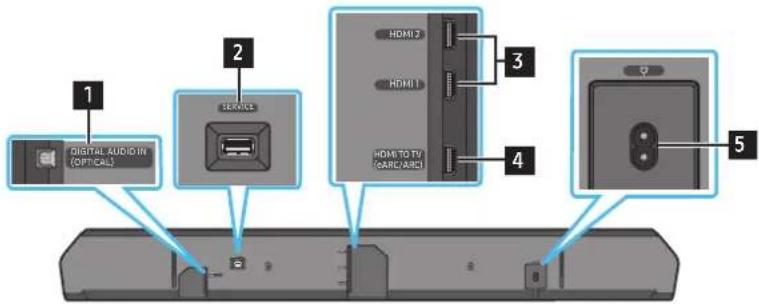

Spodný panel zariadenia Soundbar

1 DIGITAL AUDIO (OFFICALL) 2 SERVICE 3 HDMI 2 HDMI 1 HDMI TO TV/ (GARE/ARCH) 4 5

1 DIGITAL AUDIO IN (OPTICAL)Prepojenie s digitálnym (optickým) výstupom externého zariadenia. (Pozrite si stranu 20)

2 SERVICEPripojenie ukladacieho zariadenia USB na aktualizáciu softvéru produktu.

3 HDMI 1 / HDMI 2Poskytuje vstup pre digitálny audiosignál a videosignál súčasne prostredníctvom kábla HDMI.Prepojenie s výstupom HDMI externého zariadenia. (Pozrite si stranu 19)

4 HDMI TO TV (eARC/ARC)Prepojenie s portom HDMI na televízore. (Pozrite si stranu 13)

5 POWERPripojte napájací kábel zariadenia Soundbar. (Pozrite si stranu 9)

- Nepripájajte túto jednotku ani iné súčasti do elektrickej zásuvky, kým nie sú všetky súčasti vzájomne prepojené.

03 POUŽITIE DIAL'KOVÉHO OVLÁDANIA ZARIADENIA SOUNDBAR

Posúvajte zadný kryt v smere šípky, kým ho úplne nezložíte. Vložte 2 batérie AAA (1,5 V) so správnym nasmerovaním príslušných pólov. Zasuňte kryt batérií spăť na miesto.

- Obrázok sa líši v závislosti od príslušného modelu dialkového ovládača.

Ako používať dial'kové ovládanie

1 2 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH:LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Napájanie	Slúži na zapnutie a vypnutie zariadenia Soundbar.Funkcia automatického vypnutia napájaniaJednotka sa automaticky vypne v nasledujúcich situáciách:V režimoch D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT v prípade, že zariadenie počas 18 minút neprijme žiaden zvukový signál.
2	Zdroj	Stlačením tlačidla vyberte zdroj signálu pripojený k zariadeniu Soundbar.Zapnutie/vypnutie hlasovej spätnej väzbyFunkciu Hlasová spätná väzba môžete zapnút alebo vypnút.Stlačte a podržte tlačidlo → (Zdroj) na dialkovom ovládači na 5 sekúnd pri vypnutom zariadení Soundbar (režim Standby).Pri každej zmene nastavenia funkcie Hlasová spätná väzba sa na OLED displeji zobrazí nápis „AUI OFF“ (predvolené) alebo „AUI ON”.
3	Bluetooth PAIR	Prepnutie zariadenia Soundbar do režimu párovania cez Bluetooth. Stlačte tlačidlo a pred pripojením nového zariadenia cez Bluetooth počkajte, kým sa zobrazí obrazovka „BT PAIRING”.
4	Stlmit	Stlačením tlačidla ≈ (Stlmit) stlmíte zvuk.Opátovným stlačením tlačidla zrušíte stlmenie zvuku.
5	SOUND MODE	Stlačením tohto tlačidla môžete vybrať požadovaný režim zvuku, ako napr.Surround, Game Pro, Standard, Adaptive Sound.StandardPoskytuje výstup pôvodného zvuku.SurroundVytvára širšie zvukové pole než štandardný režim.Game ProVytvára stereofónny zvuk, aby ste sa pri hraní mohli ponorít do diania.Adaptive SoundAnalyzuje obsah v reálnom čase a automaticky vytvára optimálne zvukové pole na základe charakteristiky obsahu.
6	CH LEVEL	Stlačením tlačidla môžete nastaviť hlasitost každého reproduktora, napr. Centre level, Side level, Wide level, Front Top level, Rear level, Rear top level a Rear side level.Na ovládanie hlasitosti zvuku jednotlivých reproduktorov vybertev nastaveniach zvuku možnosť Centre level, Side level, Wide level alebo Front Top level a potom pomocou tlačidiel Nahor/Nadol upravte hlasitost v rozsahu -6 až+6.Ak sú pripojené priestorové reproduktory, vyberte možnosť Rear level, Rear top level alebo Rear side level a následne pomocou tlačidiel Nahor/Nadol upravte hlasitost v rozsahu -6 až +6.

7	Ovládanie zvuku	Stlačením tohto tlačidla môžete nastavit funkciu zvuku, ako napr. Spacefit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Požadovanú položku možno nastavit stlačením tlačidiel Nahor/Nadol.Vdaka režimu Voice enhance mode sa dá jednoduchšie počut hovorený dialóg vo filmoch a televízore.Režim Night Mode je optimalizovaný na sledovanie v noci – nastavenia sú upravené tak, aby hlasitost bola nižšia, ale dialóg je stále zretelný.Stlačte a podržte tlačidlo (Ovládanie zvuku) na približne 5 sekúnd na úpravu zvuku pre každé frekvenčné pásmo. Na výber sú možnosti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidiel Dolava/Doprava, pričom každú z nich možno nastavit rozsahu –6 až +6 pomocou tlačidiel Nahor/Nadol.(Ulistite sa, že režim Sound mode je nastavený na možnosť „Standard“).Ak nie je zosynchronizovaný obraz a zvuk medzi televízorom a zariadením Soundbar, v ponuke Sound Control vyberte možnosť Sync a potom pomocou tlačidiel Nahor/Nadol nastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd.Režim Sync sa podporuje len pri niektorých funkciách.Dostupnosť nastavení režimu Surround speaker mode sa môže líšít v závislosti od špecifikácií kompatibilného priestorového reproduktora (so zariadením Soundbar).Funkciu Virtual Speaker je možné nastavit ako ON/OFF pomocou tlačidiel Nahor/Nadol.
8	Prehrat/pozastavit	Stlačením tlačidla môžete spustít alebo pozastavit prehrávanie hudby.
9	Nahor/Nadol/Doľava/Doprava	Stlačením vyznačených časti vyberiete smer Nahor/Nadol/Doľava/Doprava.Stláčaním možností Nahor/Nadol/Doľava/Doprava na tomto tlačidle môžete vybrať alebo nastavit funkcie.Preskočenie hudbyStlačením tlačidla Doprava vyberiete nasledujúci hudobný súbor. Stlačením tlačidla Doľava vyberiete predchádzajúci hudobný súbor.ID SETTúto možnosť použite, keď nie je pripojený basový reproduktor alebo priestorové reproduktory, alebo ak je potrebné ich znova pripojit.Ked’je zariadenie vypnuté, stlačte a podržte tlačidlo Nahor na 5 sekúnd na vykonanie nastavenia ID SET. (Pozrite si stranu 11.)
10	Informácie	Stlačením sa zobrazia informácie o aktívnej funkcii alebo dostupnom kodeku.V režime BT zobrazí pripojené zariadenie (ak je spárované) alebo „BT ready“ (ked’je potrebné párovanie).
11	WOOFER LEVEL	Stlačením tlačidla nahor alebo nadol nastavíte hlasitosť woofera (basy).
12	HLASITOST	Potlačením tlačidla nahor alebo nadol upravte hlasitosť.StlmiťStlačením tlačidla HLASITOST stlmíte zvuk. Opátovným stlačením tlačidla zrušíte stlmenie zvuku.
13	TONE CONTROL	Stlačením tohto tlačidla môžete upravit nastavenia vysokých alebo hlbokých tónov. Požadovanú položku možno nastavit stlačením tlačidiel Nahor/Nadol. Táto funkcia je povolená v režime Sound mode okrem režimu Standard.Na ovládanie hlasitosti zvuku vysokých alebo hlbokých tónov vyberte v nastaveniach zvuku možnosť TREBLE alebo BASS a následne pomocou tlačidiel Nahor/Nadol upravte hlasitosť v rozsahu –6 až+6.Po zmene úrovne basov sa zodpovedajúcim spôsobom upraví aj úroveň woofera.

Aktívny zosilňovač hlasu (AVA)

• Analyzuje vonkajší hluk v reálnom čase počas prehrávania zariadenia Soundbar, aby zvuk s hlasom bolo vždy zreteľne počut.
• Počas analýzy sa neukladajú žiadne údaje.

Používanie skrytých tlačidiel (tlačidlá s viac ako jednou funkciou)

Skryté tlačidlo		Referenčná strana
Tlačidlo na dialkovom ovládaní Funkcia
WOOFER (Nahor)	Dialkové ovládanie televízora zap./vyp.(pohotovostný režim)	strana 8
Nahor ID SET strana 11
(Ovládanie zvuku)	7-pásmový ekvalizér strana 6
(Zdroj)	Zapnutie/vypnutie hlasovej spätnej väzby(Standby)	strana 5

Špecifikácie výstupu pre rôzne režimy zvukových efektov

Efekt Vstup		Výstup
		So subwooferom a priestorovým reproduktorom
Standard	2.0 k. 2.1 k.
	5.1 k. 5.1-k / 7.1-k (DTS)
	7.1 k. 7.1 k.
	Dolby Atmos®, DTS:X 7.1.4-k.
Surround	2.0 k. 11.1.4-k
	5.1 k. 11.1.4-k
	7.1 k. 11.1.4-k
	Dolby Atmos®, DTS:X	11.1.4-k
Game Pro	2.0 k. 11.1.4-k
	5.1 k. 11.1.4-k
	7.1 k. 11.1.4-k
	Dolby Atmos®, DTS:X	11.1.4-k
Adaptive Sound	2.0 k. 11.1.4-k
	5.1 k. 11.1.4-k
	7.1 k. 11.1.4-k
	Dolby Atmos®, DTS:X	11.1.4-k

Ked' sa používa režim Standard, priestorové reproduktory nebudú vydávať zvuk pre 2-kanálový výstup. Ak chcete zapnút zvuk pre priestorové reproduktory, zmeňte režim efektov na Surround.

Nastavenie hlasitosti zariadenia Soundbar pomocou dial'kového ovládača televízora

Hlasitost zariadenia Soundbar môžete nastavit pomocou dialkového ovládania televízora.

• Túto funkciu je možné používať iba s infračerveným dialkovým ovládačom. Dialkové ovládania Bluetooth (dialkové ovládania, ktoré vyžadujú párovanie) nie sú podporované.

• Ak chcete používať túto funkciu, nastavte reproduktor televízora na možnosť Externý reproduktor.
  • Výrobcovia, ktorí podporujú túto funkciu:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Vypnite zariadenie Soundbar.

• Stlačte nahora na 5 sekúnd podržte tlačidlo WOOFER.

• Ďalšie informácie týkajúce sa požadovaných parametrov napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Zadná strana hlavnej jednotky zariadenia Soundbar)

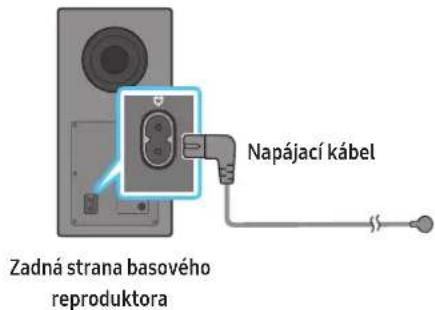

• Pripojte napájací kábel k basovému reproduktoru.

Napájací kábel Spodná časť hlavnej jednotky zariadenia Soundbar

1. Pripojte napájací kábel k panelu Soundbar, subwooferu a priestorovým reproduktorom. Subwoofer a priestorové reproduktory sa automaticky pripoja po zapnutí zariadenia Soundbar.

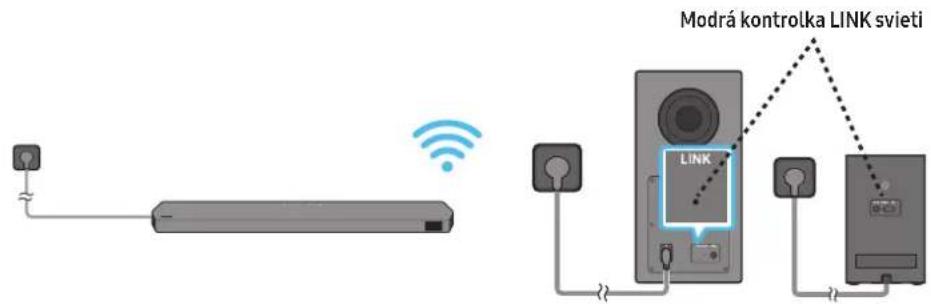

Modrá kontrolka LINK svieti LINK

POZNÁMKA

• Pripojte napájanie subwoofera a priestorových reproduktorov pred pripojením k panelu Soundbar. Subwoofer a priestorové reproduktory sa automaticky pripoja pri zapnutí zariadenia Soundbar.
• Ak odpojíte a opát zapojíte napájací kábel v čase, keď je produkt zapnutý, zariadenie Soundbar sa automaticky zapne.

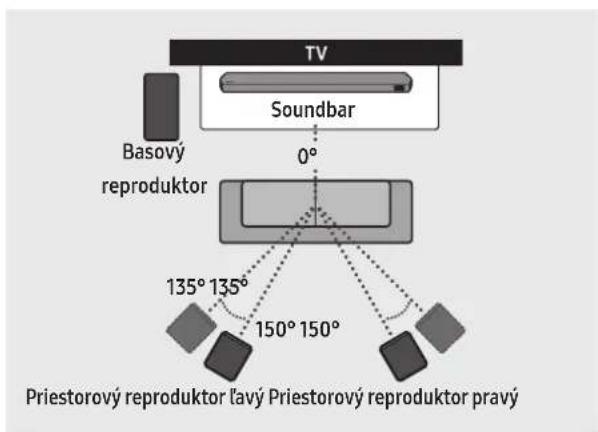

Odporúčané rozmiestnenie reproduktorov

TV Soundbar 0° Basový reproduktor 135° 135° 150° 150° Priestorový reproduktor ľavý Priestorový reproduktor pravý

POZOR

• V subowooferi a priestorových reproduktoroch sú vstavané prijímacie antény bezdrótového signálu. Tieto zariadenia chránte pred vodou a vlhkostou.
• Na dosiahnutie optimálneho zvukového zážitku sa uistite, že v blízkosti subwoofera a priestorových reproduktorov sa nenachádzajú žiadne prekážky.

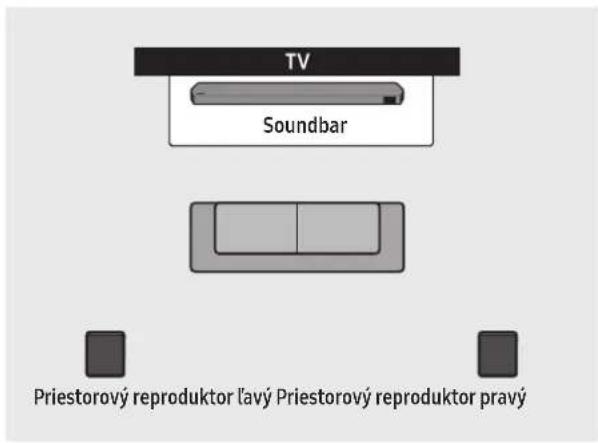

Režim Surround speaker

Optimálny priestorový zvuk je možné dosiahnuť v závislosti od pozície priestorového reproduktora. Umiestnenie reproduktorov znázorňuje obrázok nižšie. Ak chcete aktivovať tento režim, vyberte režim Surround Speaker pomocou dialkového ovládača zariadenia Soundbar.

(© (Ovládanie zvuku) → Priestorový reproduktor → ▲Nahor)/ (Nvdol) → Front/Rear)

• Tento režim je k dispozícii iba s modelmi zariadenia Soundbar, których súčastou je konkrétny priestorový reproduktor.
• V režime Front speaker umiestnite predné reproduktory tak, aby boli otočené k vám.
• Predvolene je zapnutý režim Surround Speaker.

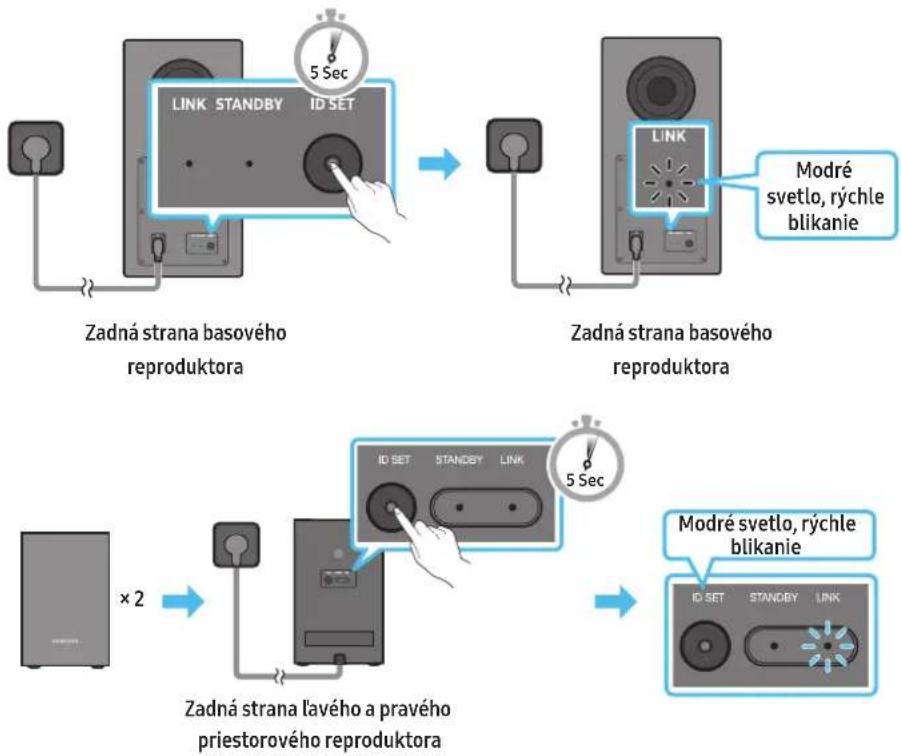

Pred manuálnym pripojením podľa nižšie uvedeného postupu:

• Skontrolujte, či sú napájacie káble pre panel Soundbar a subwoofer alebo priestorové reproduktory riadne pripojené.

• skontrolujte, či je zariadenie Soundbar vypnuté.

• Vypnite hlavnú jednotku zariadenia Soundbar.

• Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera a priestorových reproduktorov aspoň na 5 sekúnd.

- Červený indikátor na zadnej strane jednotlivých reproduktorov zhasne a začne blikat modrý indikátor.

1. Stlačte tlačidlo Nahor na dialkovom ovládači na 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked' sa nastavenie ID SET dokončí, Soundbar sa automaticky zapne.

Po nadviazaní prepojenia medzi zariadením Soundbar a subwooferom a priestorovými reproduktormi LED indikátor LINK prestane blikať a zostane svietit namodro.

Kontrolka LED svieti na zadnej strane subwoofera a priestorových reproduktorov

LED Stav Popis Riešenie
Basový reproduktor		Zapnutý	Úspešne pripojené(bežná prevádzka)	-
		Blikanie Obnovovanie prípojenia		Skontrolujte, či je napájací kábel riadne pripojený k hlavnej jednotke zariadenia Soundbar alebo počkajte asi 5 minút.Ak kontrolka stále bliká, skúste subwoofer a priestorové reproduktory pripojiť manuálne. Pozrite si stranu 11.
		Zapnutý	Úsporný režim (s vypnutou hlavnou jednotkou zariadenia Soundbar)	Skontrolujte, či je napájací kábel riadne pripojený k hlavnej jednotke zariadenia Soundbar.
			Pripojenie zlyhalo	Pripojte sa znovu. Pozrite si pokyny na manuálne pripojenie na strane 11.
		Blikanie Porucha		Vyhladajte kontaktné údaje servisného strediska spoločnosti Samsung v tomto návode.

POZNÁMKA

• Ak sa hlavná jednotka vypne, subwoofer prejde do režimu STANDBY a indikátor pohotovostného režimu na zadnej strane subwoofera najskôr niekol'kokrát zabliká namodro a potom zostane svietiť načerveno.
• Ak sa v blízkosti zariadenia Soundbar použiva iné zariadenie, ktoré využiva rovnakú frekvenciu, môže dochádzať k rušeniu a vypadávaniu zvuku.
• Maximálna vzdialenosť na prenos bezdrótového signálu hlavnej jednotky je približne 10 m, môže sa však líšit v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a subwooferom nachádza železobetónová alebo kovová stena, systém nemusí fungovať, pretože kov znemožňuje prechod bezdrótového signálu.

POZOR

• V subowooferi a priestorových reproduktoroch sú vstavané prijímacie antény bezdrôtového signálu. Zariadenie chránte pred vodou a vlhkostou.
- Na dosiahnutie optimálneho zvukového zážitku sa uistite, že v blízkosti subwoofera a priestorových reproduktorov sa nenachádzajú žiadne prekážky.

05 PRIPOJENIE K TELEVÍZORU

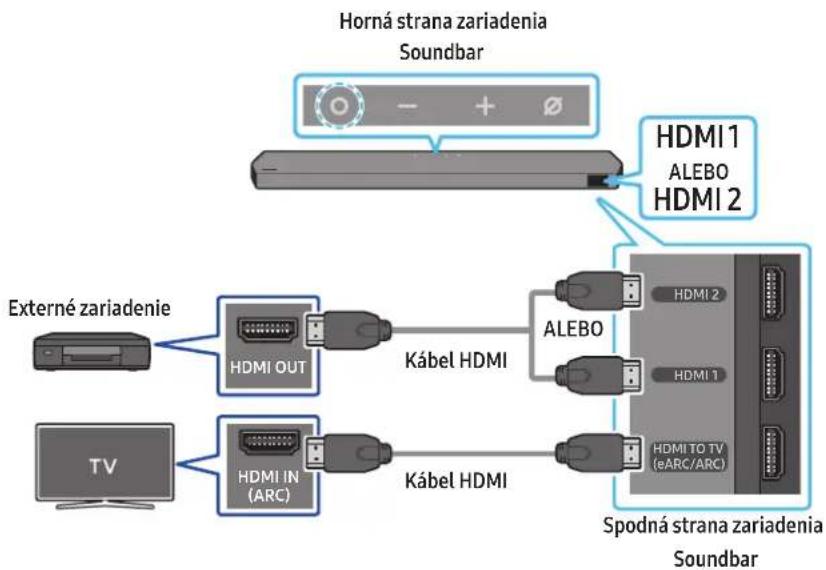

Pripojenie k televízoru, ktorý podporuje funkciu HDMI ARC (spätný zvukový kanál)

POZOR

• Ked'sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.
• Ak chcete zariadenie Soundbar prepojiť s televízorom prostredníctvom kábla HDMI, zapojte ho do portov s označením ARC. V opačnom prípade sa zvuk z televízora nemusí prehrávať.
• Odporúča sa kábel Premium High Speed HDMI Cable with Ethernet certifikovaný spoločnostou HDMI.org.

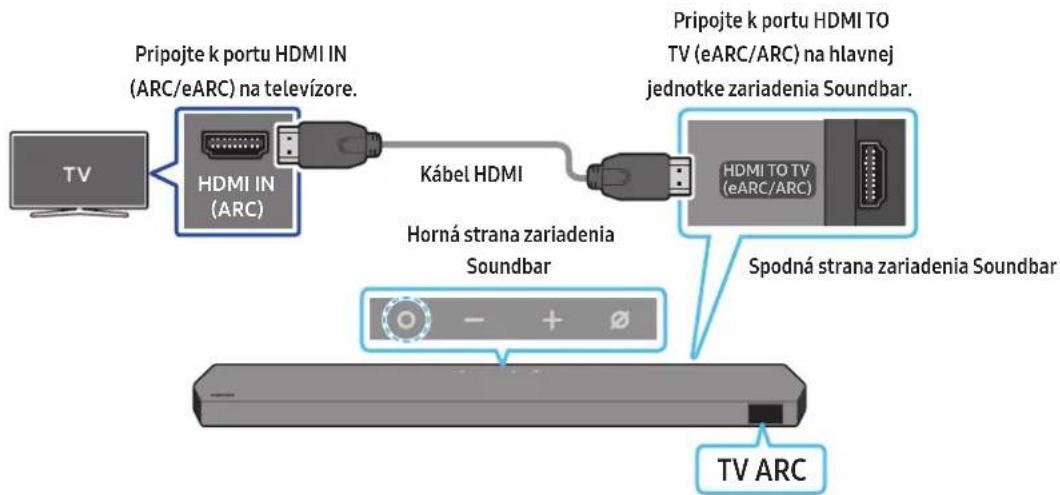

Pripojte k portu HDMI IN (ARC/eARC) na televízore. Kábel HDMI HDMI IN (ARC) Horná strana zariadenia Soundbar Spodná strana zariadenia Soundbar Pripojte k portu HDMI TO TV (eARC/ARC) na hlavnej jednotke zariadenia Soundbar. TV ARC

1. Ked'sú zariadenie Soundbar a televízor vypnuté, pripojte kábel HDMI tak, ako je znázornené na obrázku.
2. Zapnite zariadenie Soundbar a televízor.

3. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a bude sa prehrávať zvuk z televízora.

4. Ak sa neprehráva zvukový výstup z televízora, stlačením tlačidla (Multifunkčné) na hornej strane zariadenia Soundbar alebo tlačidla (Zdroj) na dialkovom ovládači vyberte režim D.IN. Na obrazovke sa postupne zobrazia hlásenia D.IN a TV ARC a zvuk televízora sa zapne.

5. Pri pripájaní TV s podporou funkcie eARC sa na displeji zobrazí hlásenie „eARC“ a ozve sa zvuk.
6. Ak sa chcete pripojiť pomocou funkcie eARC, funkcia eARC musí byť zapnutá v ponuke televízora. Podrobnosti o nastavení nájdete v návode na používanie TV. (napr. televízor Samsung: Domov ( ) → Menu → Nastavenia ( ) → Všetky nastavenia ( ) → Zvuk → Expert Settings → HDMI-eARC Mode (Auto))
7. Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel HDMI pripojený ku správnemu portu.
8. Ak chcete zmenit hlasitost zariadenia Soundbar, použite tlačidlá ovládania hlasitosti na dialkovom ovládaní televízora.

POZNÁMKA

• Ak k zariadeniu Soundbar pripojíte prostredníctvom kábla HDMI televízor, ktorý podporuje kanál HDMI ARC (spätný zvukový kanál), získate možnosť prenášať údaje digitálneho videa a zvuku bez toho, aby bolo potrebné pripájať dálší optický kábel.
• Ak je to možné, odporúčame použiť netienený kábel HDMI. Ak použijete tienený kábel HDMI, použite taký, ktorého priemer je menší ako 14 mm.
• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje kanál ARC.
• Ak je zvuk vysielania kódovaný vo formáte Dolby Digital a parameter „Formát digitálneho zvukového výstupu“ na vašom televízore je nastavený na formát PCM, odporúčame zmeniť nastavenie na formát Dolby Digital. Ked’ nastavenie televízora zmeníte, zvýši sa kvalita zvuku. (V ponuke televízora môžu byť na označenie formátov Dolby Digital a PCM v závislosti od výrobcu použité iné výrazy.)
• Protokoly ARC/eARC podporujú technológiu Dolby Atmos.
• Uistite sa, že obsah podporuje technológiu Dolby Atmos®.

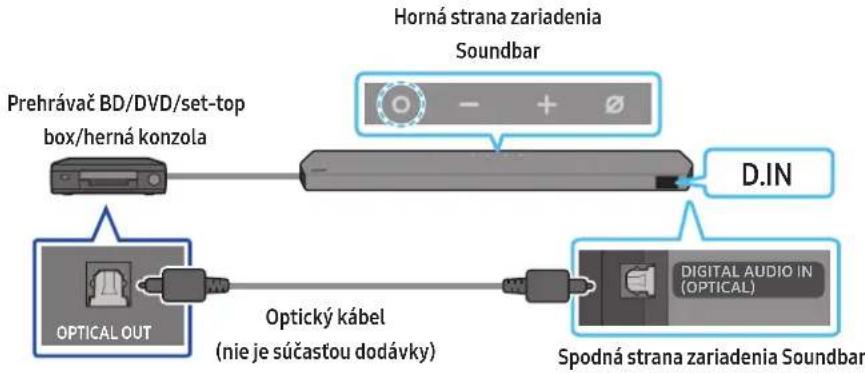

Kontrolný zoznam pred pripojením

• Ked'sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.
• Ak sa rozhodnete použit optický kábel a na portoch sú umiestnené krytky, nezabudnite ich odstránit.

1. Ked'sú televízor a zariadenie Soundbar vypnuté, optickým káblom (nie je súčastou dodávky) prepojte port DIGITAL AUDIO IN (OPTICAL) na zariadení Soundbar s portom výstupu OPTICAL na televízore tak, ako je znázornené na obrázku.
2. Zapnite zariadenie Soundbar a televízor.
3. Stlačením tlačidla ☐ (Multifunkčné) na hornej strane zariadenia Soundbar alebo tlačidla → (Zdroj) na dialkovom ovládači vyberte režim D.IN.
4. Zvuk z televízora sa prehráva zo zariadenia Soundbar.

Ked'je prostredníctvom rozhrania Bluetooth pripojený televízor Samsung TV, budete môčt počúvať zvuk stereo bez zbytočných starostí so zapájaním káblov.

• Súčasne možno pripojit iba jeden televízor Samsung TV.
• Je možné pripojiť televízor Samsung TV, ktorý podporuje rozhranie Bluetooth. Skontrolujte technické údaje televízora.

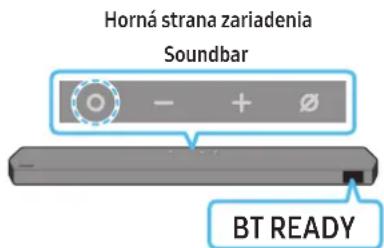

Prvotné pripojenie

(ALEBO) a. Stlačte tlačidlo ○ (Multifunkčné) na hornom paneli a potom vyberte možnosť BT. Po niekolkých sekundách sa nápis „BT“ automaticky zmení na „BT PAIRING“ alebo, ak je prítomný záznam pripojenia, na „BT READY“.

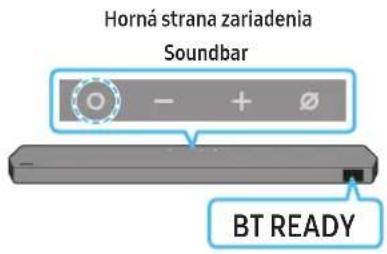

Horná strana zariadenia Soundbar BT READY

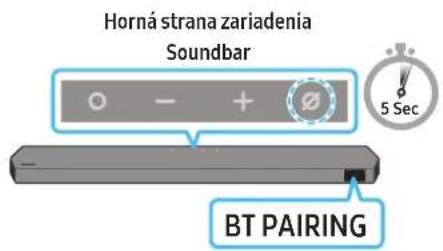

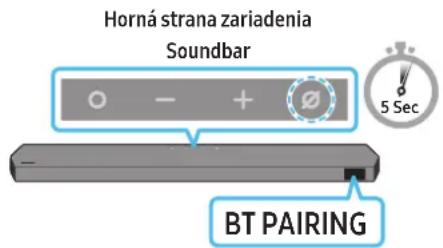

b. Ked sa zobrazí hlásenie BT READY, stlačte a podržte tlačidlo (Zapnút/vypnút mikrofón) na hornom paneli zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zobrazí hlásenie BT PAIRING.

Horná strana zariadenia Soundbar BT PAIRING 5 Sec

Dostupné zariadenie Soundbar je na televízore v zozname zariadení Bluetooth označené nápisom „Potrebné párovanie“ alebo „Spárované“. Ak chcete prepojit televízor Samsung TV so zariadením Soundbar, vyberte hlásenie a nadviažte pripojenie.

- Ked' je televízor Samsung pripojený, na prednom displeji zariadenia Soundbar sa zobrazuje nápis [Názov TV] → BT.

1. Zo zariadenia Soundbar by ste teraz mali počut' zvuk z televizora Samsung TV.

- Po prvom pripojení zariadenia Soundbar k televízoru Samsung TV už môžete na opätovné pripojenie používať režim „BT READY“.

Ak pripojenie zariadenia zlyhá

• Ak sa v zozname reproduktorov v televízore Samsung už nachádza zariadenie Soundbar (napr. Soundbar Q***C), odstráně ho.
• Potom zopakujte kroky 1 až 3.

Odpojenie zariadenia Soundbar od televízora Samsung TV

Stlačením tlačidla ○ (Multifunkčné) na hornej strane zariadenia Soundbar alebo tlačidla → (Zdroj) na dialkovom ovládači vyberte iný režim ako režim BT.

- Odpojenie chvílu trvá, pretože televízor Samsung TV musí najprv prijať odpoved' od zariadenia Soundbar.

(Čas potrebný na odpojenie sa môže v závislosti od modelu televízora Samsung TV líšit.)

• BT READY: V tomto režime môžete opätovne pripojiť akýkolvek televízor Samsung TV alebo mobilné zariadenie, ktoré už bolo pripojené predtým.
• BTPAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie.
  (Na dialkovom ovládači zariadenia Soundbar stlačte tlačidlo ✦PAIR alebo stlačte a podržte tlačidlo ☎(Zapnút/vypnút mikrofón) na hornej strane zariadenia Soundbar aspoň 5 sekúnd, kým zariadenie Soundbar neprejde do režimu BT.)

Poznámky k pripojeniu cez rozhranie Bluetooth

• Nové zariadenie, ktoré chcete pripojit cez komunikačné rozhranie Bluetooth, umiestnite vo vzdialenosti najviac 1 meter.
• Ak sa pri pripájaní zariadenia Bluetooth požaduje kód PIN, zadajte kód 0000 (štyri nuly).
• Zariadenie Soundbar sa automaticky vypne po 18 minútach v režime Ready (Pripravené).
• Zariadenie Soundbar nemusí vyhladávať alebo uskutočňovať pripojenie cez rozhranie Bluetooth správne v nasledujúcich prípadoch:

– Okolo zariadenia Soundbar je prítomné silné elektrické pole.
- So zariadením Soundbarsú súčasne spárované aspoň dve zariadenia Bluetooth. - Zariadenie Bluetooth je vypnuté, nie je na mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.

Pripojenie cez Wi-Fi

Kontrolný zoznam pred pripojením

• Pripojenie Wi-Fi je k dispozícii len na televízore Samsung.
• Skontrolujte, či bezdrôtový smerovač (Wi-Fi) je zapnutý a TV je pripojený k smerovaču.
  • TV a Soundbar musia byt pripojené k rovnakej bezdrôtovej sieti (Wi-Fi).
• Ak bezdrôtový smerovač (Wi-Fi) používa kanál DFS, nebudete môč t vytvorit pripojenie Wi-Fi medzi TV a zariadením Soundbar. Podrobnosti vám poskytne poskytovatel' internetového pripojenia.
• Kedže ponuky sa môžu lišit v závislosti od roku výroby, pozrite si návod k TV.

• Ak chcete pripojit TV k panelu Soundbar cez Wi-Fi, najskôr pripojte Soundbar k bezdrôtovému smerovaču. Podrobnosti o vytvorení pripojenia Wi-Fi nájdete na strane 23.

• Podrobné informácie o pripojení zariadenia Soundbar cez Wi-Fi nájdete na strane 23, „Spôsob 2. Pripojenie cez Wi-Fi (bezdrôtovú siet)”.

• Zmeňte zdroj vstupu TV pomocou ponuky Zvuk na Soundbar.

- Televízory Samsung uvedené na trh v roku 2017 alebo neskôr

Domov (☐) → Menu → Nastavenia (☐) → Všetky nastavenia (☐) → Zvuk → Výstup zvuku → Soundbar Q***C (Wi-Fi)

POZNÁMKA

Pripojenie Wi-Fi Dolby Atmos je k dispozícii v niektorých televízoroch Samsung a niektorých modeloch zariadenia Soundbar.

Upozornenie: Ak zapnete/vypnete rozhranie Wi-Fi, zariadenie Soundbar sa automaticky rešartuje.

Wi-FiSpôsob deaktivácie portu	Stlačením tlačidla CH LEVEL na dialkovom ovládači zariadenia Soundbar na 30 sekúnd zapnete alebo vypnete sieť Wi-Fi.
BluetoothSpôsob deaktivácie portu	Stlačením tlačidla TONE CONTROL na dialkovom ovládači zariadenia Soundbar na 30 sekúnd zapnete alebo vypnete Bluetooth.

Používanie funkcie Q-Symphony

• Ked'sa zariadenie Soundbar pripojí k televízoru Samsung, ktorý podporuje funkciu Q-Symphony, zvuk môžete prehrávať súčasne cez zariadenie Soundbar aj televízor. Ak používate funkciu Q-Symphony, priestorový zvuk prehrávaný televízorom vám poskytuje bohatší, trojrozmernejší priestorový zvukový efekt.
• Ked'je zariadenie Soundbar pripojené, na televízore sa zobrazí ponuka „TV+Soundbar“.

Nastavenia (→ Všetky nastavenia (→ Zvuk → Výstup zvuku

Ponuka televízora TV Kábel HDMI ALEBO Optický kábel (nie je súčasťou dodávky) D.IN

- Príklad ponuky televízora: TV + [AV] označenie radu zariadenia Soundbar (HDMI) / TV + [AV] označenie radu zariadenia Soundbar (optický)

Ponuka televízora TV Wi-Fi Wi-Fi

- Priklad ponuky televízora: TV + [AV] Soundbar – názov série (Wi-Fi)

POZNÁMKA

• Funkčnost závisí od kodeku podporovaného televízorom.
• Táto funkcia je podporovaná, len ak je pripojený kábel HDMI alebo optický kábel (nie je súčastou dodávky) alebo v prípade pripojenia k Wi-Fi.
• Zobrazená správa sa môže líšit v závislosti od modelu televízora.
• Uistite sa, že televízor aj zariadenie Soundbar sú pripojené k rovnakému bezdrôtovému smerovaču/frekvencii.
• Táto funkcia je k dispozícii v niektorých televízoroch Samsung TV a niektorých modeloch zariadenia Soundbar.

Používanie funkcie SpaceFit Sound

Táto funkcia analyzuje priestor počúvania používateľa použitím mikrofónu zariadenia Soundbar a poskytuje optimálny zvuk pre príslušný priestor. Optimalizácia zvuku sa uskutočňuje automaticky.

Spôsob 1. Pripojenie cez zariadenie Soundbar

Ak chcete povolit túto funkciu, zapnite režim SpaceFit Sound pomocou dialkového ovládača zariadenia Soundbar.

- Táto funkcia je k dispozícii vo všetkých režimoch zvuku.

Spôsob 2. Pripojenie cez televízor

Ak chcete povolit túto funkciu, zapnite režim Adaptive Sound+ v ponuke televízora Samsung.

(Domov (☐) → Menu → Nastavenia (☐) → Všetky nastavenia (☐) → General → Nastavenia inteligentného režimu → Adaptive Sound+)

Táto funkcia funguje len po pripojení zariadenia Soundbar k niektorým televízorom Samsung.

06 PRIPOJENIE K EXTERNÉMU ZARIADENIU

Spôsob 1. Pripojenie pomocou kábla HDMI (umožňuje dekódovanie a prehrávanie obsahu použitím technológie Dolby Atmos/DTS:X)

Kontrolný zoznam pred pripojením

• Ak možnosti zvukového výstupu umožňujú nastavenie sekundárneho zvuku, uistite sa, že je vypnutý.
• Uistite sa, že obsah podporuje technológiu Dolby Atmos®/DTS:X.

1. Pomocou kábla HDMI prepojte port HDMI OUT na externom zariadení a port HDMI na spodnej časti zariadenia Soundbar.
2. Pomocou kábla HDMI prepojte port HDMI IN na TV a port HDMI TO TV (eARC/ARC) na spodnej časti zariadenia Soundbar.
3. Zapnite Soundbar, TV a externé zariadenie.
4. Stlačením tlačidlo (Multifunkčné) v hornej časti zariadenia Soundbar alebo tlačidla (Zdroj) na dialkovom ovládači vyberte režim „HDMI 1“ alebo „HDMI 2“.
5. Na paneli Soundbar sa zobrazí informácia, že je aktivovaný režim HDMI1 alebo HDMI2, a cez Soundbar sa začne prehrávať zvuk.

POZNÁMKA

• Ked' používate technológiu Dolby Atmos®/DTS:X: Ak je vstupným zdrojom Dolby Atmos®/DTS:X, prečítajte si časť „Špecifikácie výstupu pre rôzne režimy zvukových efektov” na strane 7
• Po aktivácií technológie Dolby Atmos® sa na prednom displeji zobrazí hlásenie DOLBY ATMOS.
• Ked'je DTS:X aktivované, na prednom displeji sa zobrazuje „DTS:X“.
• Konfigurácia technológie Dolby Atmos®/DTS:X na prehrávači diskov Blu-Ray alebo inom zariadení
  Otvorte možnosti zvukového výstupu v ponuke nastavení prehrávača diskov Blu-Ray alebo iného zariadenia a uistite sa, že pre dátový tok je vybratá možnost „Žiadne kódovanie“. Napríklad pre prehrávač diskov Blu-Ray značky Samsung prejdite do Ponuka Domov → Zvuk → Digitálny výstup a následne vyberte možnosť Bitstream (nespracovaný).

Podporovaná špecifikácia signálu UHD (3840 x 2160p)

Frekvencia snímok(sn./s)	Farebná híbka RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitov 0 0 0 0
	10 bitov --	0 0
	12 bitov	--	0 0
120	8 bitov	----
	10 bitov ----

• Podporovaná špecifikácia sa môže líšit v závislosti od pripojeného externého zariadenia alebo podmienok používania.

Spôsob 2. Pripojenie pomocou optického kábla

Prehrávač BD/DVD/set-top box/herná konzola Horná strana zariadenia Soundbar D.IN OPTICAL OUT Optický kábel (nie je súčastou dodávky) DIGITAL AUDIO IN (OPTICAL) Spodná strana zariadenia Soundbar

1. Pomocou optického kábla (nie je súčastou dodávky) prepojte port DIGITAL AUDIO IN (OPTICAL) na hlavnej jednotke zariadenia Soundbar a port OPTICAL OUT na externom zariadení.
2. Zapnite zariadenie Soundbar a externé zariadenie.
3. Ak chcete vybrať režim „D.IN“, stlačte tlačidlo ○(Multifunkčné) v hornej časti zariadenia Soundbar alebo tlačidlo →(Zdroj) na dialkovom ovládači.
4. Zariadenie Soundbar bude prehrávať zvuk z externého zariadenia.

07 PRIPOJENIE K MOBILNÉMU ZARIADENIU

Spôsob 1. Pripojenie cez rozhranie Bluetooth

Ked'je prostredníctvom rozhrania Bluetooth pripojené mobilné zariadenie, budete môčt počúvať zvuk stereo bez zbytočných starostí so zapájaním káblov.

- Ak pripojíte spárované zariadenie s rozhraním Bluetooth k vypnutému zariadeniu Soundbar, zariadenie Soundbar sa automaticky zapne.

Prvotné pripojenie

- Pri pripájaní nového zariadenia cez rozhranie Bluetooth umiestnite toto zariadenie vo vzdialenosti najviac 1 meter od zariadenia Soundbar.

(ALEBO) a. Stlačte tlačidlo ○(Multifunkčné) na hornom paneli a potom vyberte možnosť BT.

Po niekol'kých sekundách sa nápis „BT“ automaticky zmení na „BT PAIRING“ alebo, ak je prítomný záznam pripojenia, na „BT READY“.

Horná strana zariadenia Soundbar BT READY

b. Ked' sa zobrazí hlásenie „BT READY“, stlačte a podržte tlačidlo ☎(Zapnúť/vypnúť mikrofón) na hornom paneli zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zobrazí hlásenie „BT PAIRING“.

Horná strana zariadenia Soundbar 5 Sec BT PAIRING

1. V zariadení vyberte zo zobrazeného zoznamu položku „Soundbar Q***C“.

- Ked'je zariadenie Soundbar pripojené k mobilnému zariadeniu, na prednom displeji sa zobrazuje nápis [Názov mobilného zariadenia] → BT.

1. Prehrajte hudobné súbory zo zariadenia pripojeného cez rozhranie Bluetooth prostredníctvom zariadenia Soundbar.

- Po prvom pripojení zariadenia Soundbar k mobilnému zariadeniu už môžete na opätovné pripojenie používať režim „BTREADY“.

Ak pripojenie zariadenia zlyhá

- Ak sa vzozname reproduktorov v mobilnom zariadení už nachádza zariadenie Soundbar (napr. „Soundbar Q***C“), odstráňte ho.

Aký je rozdiel medzi režimami BT READY a BT PAIRING?

• BT READY: V tomto režime môžete opätovne pripojiť akýkol'vek televízor Samsung TV alebo mobilné zariadenie, ktoré už bolo pripojené predtým.
• BTPAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie.

(Na dialkovom ovládači zariadenia Soundbar stlačte tlačidlo ✦PAIR alebo stlačte a podržte tlačidlo ☎(Zapnút/vypnút mikrofón) na hornej strane zariadenia Soundbar aspoň 5 sekúnd, kým zariadenie Soundbar neprejde do režimu BT.)

Poznámky k pripojeniu cez rozhranie Bluetooth

• Nové zariadenie, ktoré chcete pripojiť cez komunikačné rozhranie Bluetooth, umiestnite vo vzdialenosti najviac 1 meter.
• Ak sa pri pripájaní zariadenia Bluetooth požaduje kód PIN, zadajte kód 0000 (štyri nuly).
• Zariadenie Soundbar sa automaticky vypne po 18 minútach v režime Ready (Pripravené).
• Zariadenie Soundbar nemusí vyhladávať alebo uskutočňovať pripojenie cez rozhranie Bluetooth správne v nasledujúcich prípadoch:

– Okolo zariadenia Soundbar je prítomné silné elektrické pole.

– So zariadením Soundbars sú súčasne spárované aspoň dve zariadenia Bluetooth.
– Zariadenie Bluetooth je vypnuté, nie je na mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd.
  • Soundbar podporuje dáta SBC (44,1 kHz, 48 kHz).
• Pripájajte sa iba k zariadeniu Bluetooth, ktoré podporuje funkciu A2DP (AV).
• Soundbarsa nedá pripojit k zariadeniu Bluetooth, ktoré podporuje iba funkciu HF (Hands Free).
• Ked' pripájate Soundbar k zariadeniu Bluetooth, umiestnite ich čo najbližšie k sebe.
• Čím sú zariadenia Soundbar a Bluetooth d'alej od seba, tým nižšia bude kvalita zvuku.

Ked'sú zariadenia mimo účinného dosahu, môže sa spojenie Bluetooth prerušit.

• V oblastiach so slabým príjmom nemusí pripojenie Bluetooth fungovať podľa očakávania.

• Na zariadení Bluetooth môže dôjst k šumu alebo poruchám za nasledujúcich podmienok:

• Pri kontakte tela s prijímačom/vysielačom signálu na zariadení Bluetooth alebo zariadení Soundbar
  – V rohoch alebo v blízkosti prekážok, ako je napríklad stena alebo priečka, kde môže dochádzať k zmenám elektrického pola.

• Pri vystavení rádiovému rušeniu inými produktmi, ktoré fungujú v rovnakých frekvenčných rozsahoch, ako sú napríklad lekárske zariadenia, mikrovlnné rúry a bezdrôtové zariadenia LAN.
  – Aj prekážky, ako sú dvere a steny, môžu mať vplyv na kvalitu zvuku, aj keď sú zariadenia v účinnom dosahu.

• Počas používania možnosti Bluetooth nie je možné zariadenie Soundbarspárovať s inými zariadeniami Bluetooth.

• Toto bezdrôtové zariadenie môže počas prevádzky spôsobovať elektrické rušenie.

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Zariadenie Bluetooth je možné odpojit od zariadenia Soundbar. Pokyny nájdete v návode na používanie zariadenia Bluetooth.

• Soundbar sa odpojí.
• Ked'je Soundbar odpojený od zariadenia Bluetooth, na prednom displeji zariadenia Soundbarsa zobrazuje nápis BT DISCONNECTED.

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

Stlačením tlačidla Ⓐ (Multifunkčné) v hornej časti zariadenia Soundbar alebo tlačidla → (Zdroj) na dialkovom ovládači prepnite na iný režim ako BT.

• Odpojenie chvílu trvá, pretože zariadenie Bluetooth musí najprv prijať odpoved od zariadenia Soundbar. (Čas potrebný na odpojenie sa môže líšit v závislosti od zariadenia Bluetooth.)
• Ked'je Soundbar odpojený od zariadenia Bluetooth, na prednom displeji zariadenia Soundbarsa zobrazuje nápis BT DISCONNECTED.

Spôsob 2. Pripojenie cez Wi-Fi (bezdrôtovú siet)

Ak chcete pripojiť zariadenie Soundbar k mobilnému zariadeniu prostredníctvom bezdrôtovej siete (Wi-Fi), vyžaduje sa aplikácia SmartThings.

Prvotné pripojenie

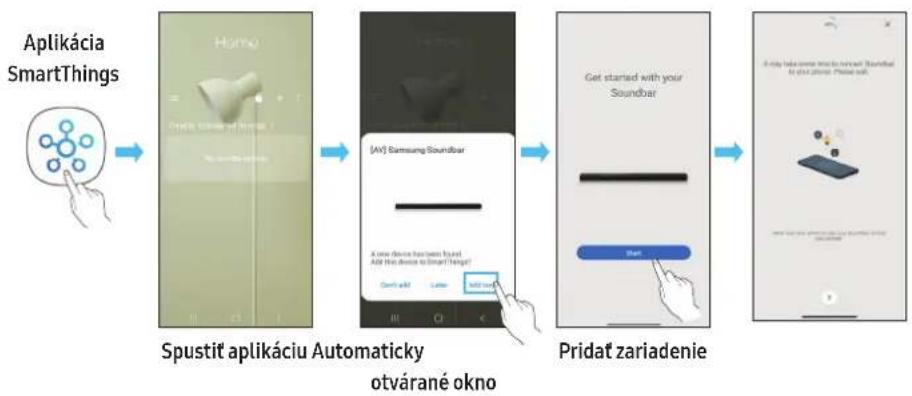

1. Na mobilnom zariadení (smartfóne alebo tablete) nainštalujte a spustite aplikáciu SmartThings.

2. V aplikácii pridajte zariadenie Soundbar podľa pokynov na obrazovke.

3. Na niektorých zariadeniach sa kontextové okno (druhá snímka nižšie) nemusí zobrazit.
   Ak sa kontextové okno nezobrazí, stlačte ikonu + na obrazovke Home. Zariadenie Soundbar sa pridá do aplikácie.

4. Obrázok nižšie sa môže líšit v závislosti od verzie aplikácie.

Pomocou SmartThings Hub

• Na pripojenie zariadení IoT (žiarovky, zásuvky, snímače atd.), ktoré vyžadujú SmarThings Hub môžete použit funkciu SmartThings Hub zariadenia Soundbar.
• Ak chcete použit funkciu SmartThings Hub, svoje zariadenie Soundbar musíte zaregistrovať v aplikácii SmartThings.

Registrácia zariadenia IoT v aplikácii SmartThings.

1. Zariadenie Soundbar pridajte do aplikácie SmartThings podľa pokynov uvedených v častí „Spôsob 2. Pripojenie cez Wi-Fi (bezdrôtovú siet) > Prvotné pripojenie“.
2. Ťuknite na kartu zariadenia Soundbar.
3. Ťuknite na ikonu SmartThings Hub v dolnej časti obrazovky.

4. Ťuknutím na Using SmartThings Hub a potom na Set up aktivujete funkciu SmartThings Hub.

5. Ked' sa funkcia SmartThings Hub aktivuje, unset sa zmení na using.

6. Vedla karty zariadenia Soundbar sa zobrazí karta zariadenia SmartThings Hub.

7. Na obrazovke Home tuknutím na „+“ pridajte zariadenie IoT.

8. Karta zariadenia IoT sa zobrazí v aplikácii po úspešnom pridaní zariadenie IoT.

9. Ak odpojíte zariadenie Soundbar, je možné, že zariadenia pripojené prostredníctvom SmartThings Hub sa odpoja. Po odpojení musíte zariadenia opátovne pripojit.

Vymazanie SmartThings Hub z aplikácie SmartThings

1. Na obrazovke zariadení tuknite na kartu zariadenia Soundbar.
2. Ťuknite na ikonu SmartThings Hub v dolnej časti obrazovky.
3. Ťuknutím na Removing SmartThings Hub vypnete funkciu SmartThings Hub.

- Ked' sa funkcia SmartThings Hub vypne, using sa zmení na unset.

Pripojenie cez Apple Airplay 2

• Táto funkcia nemusí byt v niektorých krajinách k dispozícii.
• Toto zariadenie Samsung Soundbar podporuje technológiu AirPlay 2 a vyžaduje systém iOS 13.4 alebo novší.

Vdaka technologii AirPlay 2 môžete streamovať hudbu, podcasty a dálší zvukový obsah zo zariadení Apple do zariadenia Samsung Soundbar.

• Ak chcete aktivovat AirPlay2 vo svojom zariadení Soundbar, najskôr musíte zaregistrovať svoje zariadenie v aplikácii Samsung Smart Things súhlasom s podmienkami aplikácie.
• Uistite sa, že zariadenie Soundbar je zapnuté a pripojené k rovnakej sieti Wi-Fi ako zariadenie Apple.
  • V aplikácii s podporou technológie AirPlay alebo v centre ovládania v zariadení iPhone, iPad alebo Mac vyberte položku
  • V zozname zariadení, ktoré sú dostupné na prehrávanie aktuálneho zvuku, vyberte zariadenie Soundbar.

Používanie funkcie Tap Sound

Ked' na zariadenie Soundbartuknete mobilným zariadením, obsah z mobilného zariadenia sa prehrá prostredníctvom zariadenia Soundbar.

• V závislosti od mobilného zariadenia táto funkcia nemusí byť podporovaná.
• Táto funkcia je kompatibilná len s mobilnými zariadeniami Samsung so systémom Android 8.1 alebo novším.

1. Zapnite funkciu Tap Sound na mobilnom zariadení.
2. Podrobnosti o postupe zapnutia tejto funkcie nájdete v časti „Nastavenie funkcie Tap Sound“ nižšie.

3. Ťuknite mobilným zariadením na zariadenie Soundbar. V zobrazenom okne so správou vyberte položku „Start now“. Vytvorí sa pripojenie medzi mobilným zariadením a zariadením Soundbar prostredníctvom rozhrania Bluetooth.

4. Prehrajte obsah z mobilného zariadenia prostredníctvom zariadenia Soundbar.

5. Táto funkcia pripojí mobilné zariadenie k zariadeniu Soundbar prostredníctvom rozhrania Bluetooth na základe detekcie vibrácií, ktoré vzniknú, keď sa mobilné zariadenie dotkne zariadenia Soundbar.

6. Dajte pozor, aby ste mobilným zariadením neťukli na ostrý roh zariadenia Soundbar. Zariadenie Soundbar alebo mobilné zariadenie by sa mohlo poškriabať alebo poškodít.
7. Odporúča sa, aby mobilné zariadenie bolo vložené v obale. Zl'ahka t'uknite na širokú plochu v hornej časti zariadenia Soundbar, pričom nepoužívajte nadmernú silu.
8. Aby ste mohli používať túto funkciu, aktualizujte aplikáciu SmartThings na najnovšiu verziu. V závislosti od verzie aplikácie nemusí byť táto funkcia podporovaná.

Nastavenie funkcie Tap Sound

Pomocou aplikácie SmartThings zapnite funkciu Tap View, Tap Sound.

1. Na mobilnom zariadení spustite aplikáciu SmartThings.
2. Vyberte položky (≡→_) na obrazovke aplikácie SmartThings zobrazenej na mobilnom zariadení.
3. Nastavte položku „Tap View, Tap Sound“ na možnosť Zapnuté, aby táto funkcia fungovala, ked sa k zariadeniu Soundbar priblíži mobilné zariadenie. Funkcia je zapnutá.

POZNÁMKA

• Ked'je mobilné zariadenie v režime úspory energie, funkcia Tap Sound nefunguje.
• Funkcia Tap Sound nemusí fungovať, ak sa v blízkosti zariadenia Soundbar nachádzajú zariadenia spôsobujúce rádiové rušenie, napríklad elektrické zariadenia. Zabezpečte, aby sa zariadenia, ktoré môžu spôsobovať rádiové rušenie, nachádzali v dostatočnej vzdialenosti od zariadenia Soundbar.

08 MONTÁŽ NÁSTENNÉHO DRŽIAKA

Upozornenia k montáži

• Na upevnenie používajte iba zvislé steny.
• Nemontujte ho na miestach s vysokou teplotou alebo vlhkostou.
• Skontrolujte, či je stena dost pevná na udržanie hmotnosti výrobku. Ak nie, stenu spevnite alebo vyberte iné miesto na montáz.
• Zakúpte a použite upevnovacie skrutky alebo ukotvenia vhodné pre daný typ steny (sadrokartón, kov, drevo atd'). Ak je to možné, upevnite podporné skrutky do podpornej konštrukcie steny.

• Zakúpte si skrutky na montáž na stenu podľa typu a hrúbky steny, na ktorú chcete zariadenie Soundbar upevnit.

• Priemer: M5
  – Dížka: Odporúča sa aspoň 35 milimetrov.

- Pripojte káble od externých zariadení k jednotke ešte pred samotnou montážou zariadenia Soundbar na stenu.

- Zariadenie pred montážou vypnite a odpojte. V opačnom prípade hrozí zásah elektrickým prúdom.

Súčasti nástennej montáže

Inštalačná pomôcka na montáz na stenu

x2

x2

(M4 × L10)

Skrutka držiaka Skrutka

Konzola nástenného držiaka

1. Na povrch steny sa umiestni inštalačná pomôcka na montáz na stenu.

2. Inštalačná pomôcka na montáž na stenu musí byť umiestnená vodorovne.

3. Ak je televízor pripevnený na stene, Soundbar nainštalujte najmenej 5 cm pod televízor.

TV Aspoň 5 cm

1. Zarovnajte stredovú čiaru šablóny na montáž na stenu so stredom televízora (ak Soundbar upevnujete pod televízor) a potom upevnite inštalačná pomôcka na montáž na stenu k stene pomocou pásky.

- Ak zariadenie neinštalujete pod TV, umiestnite stredovú čiaru do stredu inštalačnej plochy.

Centre Line (Stredová línia)

1. Zatlačte hrot pera alebo zastrúhaný hrot ceruzky cez stred obrázkov s označením TYP A na oboch koncoch inštalačnej pomôcky, čím označíte otvory na montážne skrutky. Potom demontujte inštalačná pomôcka na montáž na stenu.

A 100mm 475±400mm A

- Ak značky nezodpovedajú polohám výstupkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky. Ak používate kotvy alebo hmoždinky, uistite sa, že vyvřtané otvory sú dostatočne veľké pre dané kotvy alebo hmoždinky.

1. Zatlačte skrutku (nie je súčastou dodávky) cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

1. Namontujte 2 držiaky konzoly na stenu so správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 skrutiek.

- Pri montáži sa uistite, že diely držiakov konzoly na stenu určené na zavesenie sú umiestnené za zadnou stranou zariadenia Soundbar.

Zadná strana zariadenia Soundbar

1. Soundbars pripevnenými držiakmi konzoly na stenu nainštalujte tak, že držiaky konzoly na stenu zaveste na skrutky držiaka na stene.

1. Posuňte Soundbar nadol podľa znázornenia nižšie tak, aby držiaky konzoly na stenu pevne spočívali na skrutkách držiaka.

- Zasuňte skrutky držiaka do širokej (spodnej) časti držiakov konzoly na stenu a potom spustite držiaky konzoly na stenu nadol tak, aby držiaky konzoly na stenu pevne spočívali na skrutkách držiaka.

Montáž priestorových reproduktorov na stenu

Priestorové reproduktory je možné namontovať na stenu pomocou nástenných držiakov, ktoré je možné zakúpiť zvlášť.

Nástenné držiaky nepredáva spoločnost Samsung Electronics.

Poznámky pre montáž priestorových reproduktorov na stenu

• Nástenné držiaky na priestorové reproduktory musia mať nosnosť aspoň 8 kg.
• Veľkosť otvoru: Závitová vložka 1/4 - 20 UNC (M6)

- Štandardná skrutka: ø 6,35 mm,

stúpanie 1,27 mm

• Dížka: 18 mm
• Množstvo: Lavý 1 ks / pravý 1 ks

• Pred montážou nástenných držiakov sa uistite, že stena je dostatočne silná. Ak stena nie je dostatočne pevná, pred montážou konzol na upevnenie na stenu a reproduktorov zabezpečte jej spevnenie.
• Spoločnost Samsung nezodpovedá za akékol'vek poškodenie výrobku v dôsledku nevhodnej montáže produktu.
• Dajte pozor, aby ste reproduktory nenamontovali otočené nabok alebo prevrátené.

09 INŠTALÁCIA ZARIADENIA SOUNDBAR PRED TELEVÍZOROM

Súčast

x4

Gumená pätka

Pri inštalácii pripevnite gumené pätky na spodnú stranu zariadenia Soundbar a umiestnite ho na svoje miesto nad stojanom televízora. Dbajte na to, aby ste gumené nožičky pripojili tak, aby ich nebolo spod okraja stojana TV vidno. Pozrite si obrázok zobrazený nižšie.

Gumená pätka

Zariadenie Soundbar umiestnite na stojan televízora.

Mikrofóny

Podl'a znázornenia na obrázku zarovnajte stred zariadenia Soundbar so stredom televízora a zariadenie Soundbar opatrne umiestnite na stojan televízora. Teraz umiestnite mikrofóny na prednú stranu stojana, aby nerušili rozpoznávanie hlasu.

TV

Pravý koniec zariadenia Soundbar

POZNÁMKA

• Dbajte na to, aby bolo zariadenie Soundbar umiestnené na rovnom a pevnom povrchu.
• Nedostatočná vzdialenost od televízora môže spôsobít akustické problémy a problémy s rozpoznávaním hlasu.
• Obrázok vyššie sa liši v závislosti od príslušného modelu.
• V záujme dosiahnutia najlepšieho výkonu mikrofónov umiestnite zariadenie Soundbar aspoň 2 cm od panela televízora.

10 AKTUALIZÁCIA SOFTVÉRU

Automatická aktualizácia

Ked'je zariadenie Soundbar pripojené k internetu, aktualizácie softvéru prebiehajú automaticky aj v čase, ked'je zariadenie Soundbar vypnuté.

- Ak chcete využiť funkciu Automatická aktualizácia, je potrebné pripojit zariadenie Soundbar k internetu.

Pripojenie zariadenia Soundbar k sieti Wi-Fi sa ukončí, ak sa odpojí napájací kábel alebo sa preruší dodávka elektrickej energie. Ak sa preruší dodávka elektrickej energie, po jej obnovení alebo po opätovnom pripojení napájacieho kábla zapnite zariadenie Soundbar a opát' ho pripojte k internetu.

Aktualizácia prostredníctvom jednotky USB

Spodná strana zariadenia Soundbar

Spoločnost Samsung môže v budúcnosti poskytnút aktualizácie k firmvéru systému zariadenia Soundbar.

Ked' bude aktualizácia k dispozícii, zariadenie Soundbar môžete aktualizovať zapojením jednotky USB, ktorá obsahuje aktualizáciu firmvéru, do portu SERVICE na zariadení Soundbar.

1. Prejdite na webovú lokalitu spoločnosti Samsung (www.samsung.com) → vyhladajte názov modelu v ponuke podpory pre zákazníkov.
2. Ďalšie informácie o aktualizácii nájdete v Sprievodcovi aktualizáciami.
3. Prevezmite súbor s aktualizáciou (typ USB).
4. Rozbalte súbor a vytvorte priečinok s názvom súboru.
5. Vytvorený priečinok uložte na USB a potom ho pripojte k zariadeniu Soundbar.
6. Zapnite zariadenie Soundbar. Potom sa výrobok do 3 minút aktualizuje a zobrazí sa hlásenie UPDATE.
7. Počas aktualizácie zariadenie nevypínajte ani nevyberajte USB.
8. Ak sa na displeji nezobrazí hlásenie UPDATE, odpojte napájací kábel od zariadenia Soundbar a potom ho znova pripojte.
9. Ked'je nainštalovaná najnovšia verzia, nevykoná sa žiadna aktualizácia.
   • V závislosti od typu USB nemusí byt aktualizácia podporovaná.

Inicializácia

Horná strana zariadenia Soundbar INIT

- Všetky nastavenia zariadenia Soundbar sa inicializujú (resetujú). Tento krok preto vykonávajte len vtedy, ked'sa vyžaduje inicializácia.

11 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti.

- Skontrolujte, či je napájací kábel zariadenia Soundbar správne zapojený do elektrickej zásuvky.

Soundbar funguje chybne.

• Vytiahnite napájací kábel a zapojte ho znova.
- Vypnite a zapnite napájanie externého zariadenia a skúste to znova.
- Ak nie je k dispozícii žiaden signál, po istom čase sa zariadenie Soundbar vypne. Zapnite zariadenie Soundbar (Pozrite si stranu 5.)

- Mikrofón je vypnutý. Zapnite mikrofón. (Pozrite si stranu 4.)

Zvuk sa neprehráva zo zariadenia Soundbar.

• Zvuk zo zariadenia Soundbar je príliš tichý alebo stlmený. Upravte hlasitosť.
• Ak je pripojené externé zariadenie (set-top box, zariadenie Bluetooth, mobilné zariadenie atd.), upravte jeho hlasitost.
• V ponuke zvukového výstupu televízora vyberte položku Soundbar. (Televízory Samsung TV: Domov (☐) → Menu → Nastavenia (☐) → Všetky nastavenia (☐) → Zvuk → Výstup zvuku → Select Soundbar)
• Káblové pripojenie k zariadeniu Soundbar nesmie byt uvolnené. Odpojte kábel a znova ho pripojte.
• Napájací kábel úplne vytiahnite, znova ho zapojte a zapnite napájanie.
• Inicializujte výrobok a skúste to znova. (Pozrite si stranu 28.)

Zvuk sa neprehráva zo subwoofera alebo priestorových reproduktorov.

• Skontrolujte, či kontrolka na zadnej strane subwoofera a priestorových reproduktorov svieti namodro. Ak indikátor bliká namodro alebo svieti načerveno, znova pripojte Soundbar, subwoofer a priestorové reproduktory. (Pozrite si stranu 11.)
• Problém môže nastat, ak je medzi zariadením Soundbar a basovým reproduktorom nejaká prekázka. Premiestnite zariadenia do oblasti mimo prekázok.
• Aj iné zariadenia vysielajúce vysokofrekvenčné signály v blízkosti môžu rušit spojenie. Reproduktor by mal byt umiestnený d'alej od takýchto zariadení.
  • Vytiahnite a znovu pripojte napájaciu zástrčku.

Ak je zvuk zo subwoofera a priestorových reproduktorov sekaný, oneskorený alebo obsahuje šum

• Ak sa medzi panelom Soundbar a subwooferom nachádzajú nejaké predmety, môže to spôsobovať problém. Zmeňte ich polohu tak, aby medzi nimi neboli žiadne predmety.
• Ak sú subwoofer alebo priestorový reproduktor d'aleko od zariadenia Soundbar, zvuk môže byť sekaný alebo oneskorený. Umiestnite ich bližšie k panelu Soundbar.
• Ak je Soundbar blízko nejakého prístroja alebo elektrického zariadenia, ktoré môže spôsobovať rádiofrekvenčné rušenie, zvuk môže byť sekaný alebo oneskorený. Umiestnite Soundbar d'alej od zariadení, ktoré môžu spôsobovať rušenie. (napr. bezdrôtový smerovač)
• Zmeňte sietové pripojenie televízora z bezdrôtového na káblové.

Hlasitost basového reproduktora je príliš nízka

• Pôvodná hlasitost prehrávaného obsahu môže byt nízka. Skúste upravit úroveň hlasitosti basového reproduktora. (Pozrite si stranu 6.)
• Presuňte basový reproduktor bližšie k sebe.

Ak nie je televízor pripojený prostredníctvom portu HDMI TO TV (eARC/ARC)

• Skontrolujte, či je kábel HDMI správne pripojený do portu ARC. (Pozrite si stranu 13.)
• Pripojenie zrejme nemožno nadviazať, pretože je pripojené externé zariadenie (set-top box, herná konzola atd'). Zariadenie Soundbar pripojte priamo.
• Na televízore zrejme nie je aktivované rozhranie HDMI-CEC. V ponuke televízora zapnite rozhranie CEC. (Televízory Samsung TV: Domov (☑) → Menu → Nastavenia (☑→ Všetky nastavenia (☑→ Pripojenie → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Ak sa chcete pripojit pomocou funkcie eARC, funkcia eARC musí byt zapnutá v ponuke televízora. (Televízory Samsung TV: Domov (n) → Menu → Nastavenia (→ Všetky nastavenia (→ Zvuk → Expert Settings → HDMI-eARC Mode (Auto))

Pri pripájaní k televízoru v režime HDMI TO TV (eARC/ARC) nepočuť žiadny zvuk

• Zariadenie nedokáže prehrat vstupný signál. Zmeňte zvukový výstup televízora na PCM alebo Dolby Digital. (V prípade televízora Samsung TV: Domov (☐) → Menu → Nastavenia (☒) → Všetky nastavenia (☒) → Zvuk → Expert Settings → Digital Output Audio Format)

Soundbar sa nepripojí cez Bluetooth.

• Pri pripájaní nového zariadenia vytvorte pripojenie v režime BT PAIRING. (Na dialkovom ovládači stlačte tlačidlo ✦PAIR alebo na zariadení stlačte a podržte tlačidlo 📋apnút/vypnút mikrofón) aspoň 5 sekúnd.)
• Ak je zariadenie Soundbar pripojené k inému zariadeniu, najprv odpojte toto zariadenie a potom prepnite zariadenie.
• Na zariadení Bluetooth, ktoré chcete pripojit, odstráňte zoznam reproduktorov Bluetooth a opäť ho pripojte. (Televízory Samsung TV: Domov (☐) → Menu → Nastavenia ( ☑) Všetky nastavenia ( ) ☑ Zvuk → Výstup zvuku → Zoznam reproduktorov Bluetooth)
• Automatické pripájanie k televízoru môže byť vypnuté. Ked’je zariadenie Soundbar v režime „BT READY“, stlačte a podržte tlačidlo Dolava na dialkovom ovládači zariadenia Soundbar na 5 sekúnd a vyberte možnosť ON-TV CONNECT. Ak sa zobrazí hlásenie OFF-TV CONNECT, znovu stlačte a podržte tlačidlo Dolava na 5 sekúnd a volbu prepnite.
• Vytiahnite a znovu pripojte napájaciu zástrčku, a potom to skúste znovu.
• Inicializujte výrobok a skúste to znova. (Pozrite si stranu 28.)

Zvuk sa prehráva prerušovane pri pripojení cez Bluetooth.

• Niektoré zariadenia, napr. mikrovlnné rúry, bezdrótové smerovače atď., môžu spôsobovať rádiofrekvenčné rušenie, ak sa nachádzajú príliš blízko zariadenia Soundbar.
• Ak sa zariadenie, ktoré je pripojené cez Bluetooth, nachádza príliš d'aleko od zariadenia Soundbar, zvuk sa môže prehrávať prerušovane. Zariadenie presuňte bližšie k zariadeniu Soundbar.
• Ak je časť vášho tela v kontakte s vysielačom signálu Bluetooth, alebo ak je produkt umiestnený na kovovom nábytku, môže dochádzať k prerušovaniu zvuku. Skontrolujte umiestnenie produktu a podmienky, v ktorych sa používa.

Soundbar sa nepripojí cez Wi-Fi.

• Skontrolujte, či je bezdrôtový smerovač zapnutý.
• Smerovač vypnite, znova ho zapnite a skúste to znova.
• Soundbar sa nepripojí, ak je bezdrôtový signál príliš slabý. Skúste premiestniť smerovač bližšie k zariadeniu Soundbar alebo odstránit prekážky medzi zariadením Soundbar a smerovačom, ak je to možné.
• Ak je bezdrôtový smerovač nový, budete musieť znova nakonfigurovať sieťové nastavenia reproduktora.

Soundbar sa nezapne automaticky spolu s TV.

• Ak vypnete zariadenie Soundbar počas sledovania televízie, synchronizácia vypínača s televízorom sa zakáže. Najprv vypnite televízor.

Funkcia AVA nie je k dispozícii v nasledovných prípadoch.

- Funkcia AVA nebude k dispozícii, ked'je mikrofón vypnutý.

Po pripojení televízora k zariadeniu Soundbar sme prepli režim zariadenia Soundbar. Potom sa z televízora neprehráva žiadny zvuk.

• Ak pripojíte zariadenie Soundbar k mobilnému zariadeniu, kým je zariadenie Soundbar pripojené k televízoru, zariadenie Soundbar prehráva zvuk z mobilného zariadenia, pričom pripojenie k televízoru ostáva nadviazané. Zvuk z televízora sa teda nebude prehrávať nikde.
• Odpojte mobilné zariadenie a zvuk z televízora sa bude znova prehrávať zo zariadenia Soundbar.

Zariadenie Soundbar sa nezobrazuje v AirPlay2

• Ak chcete aktivovať AirPlay2 vo svojom zariadení Soundbar, najskôr musíte zaregistrovať svoje zariadenie v aplikácii Samsung Smart Things súhlasom s podmienkami aplikácie. (Pozrite si stranu 23.)
• AirPlay2 nefunguje, ak si vymažete zariadenie Soundbar z aplikácie Smart Things.
• Overte si, či sú zariadenie Soundbar a zariadenie Apple pripojené k rovnakej sieti Wi-Fi.
• Zariadenie Soundbar je kompatibilné s AirPlay2 nainštalovaným na operačnom systéme iOS 13.4 alebo novšom.

KAZALO

01 Preverjanje komponent 3

02 Pregled izdelka 4

Zgornja plošča modula Soundbar....4
