GEBRUIKSAANWIJZING HWQ990C SAMSUNG

02 Productoverzicht 4

Bovenpaneel van de Soundbar 4

Onderkant van de Soundbar....4

03 De afstandsbediening van de Soundbar gebruiken 5

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2)....5

Hoe de afstandsbediening gebruiken ....5

Actieve spraakversterker (AVA - Active Voice Amplifier)....7

De verborgen knoppen gebruiken (knoppen met meerdere functies) ... 7

Uitvoerspecificaties voor de verschillende geluidseffectmodi....7

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv....8

04 De Soundbar aansluiten 9

De stroom en apparaten aansluiten....9

- Aanbevolen lay-out van de luidspreker....10

- Surround-luidsprekermodus .... 10

- Handmatig aansluiten van de subwoofer of surround-luidsprekers....11

- Led-lampjes op de achterkant van de subwoofer en surround-luidsprekers 12

05 Verbinden met een tv 13

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt....13

Verbinden met een optische kabel....14

Verbinden via Bluetooth 15

Verbinden via Wi-Fi....16

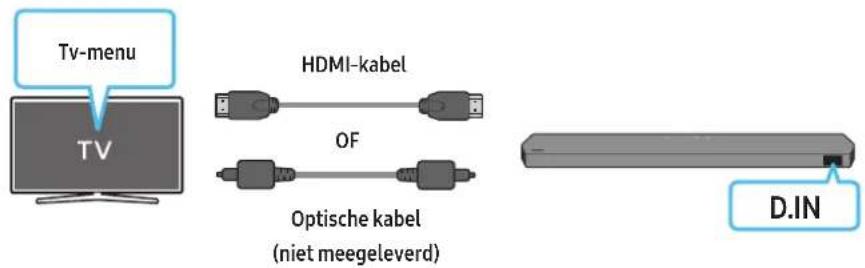

De functie Q-Symphony gebruiken 17

SpaceFit Sound gebruiken 18

06 Een extern apparaat verbinden 19

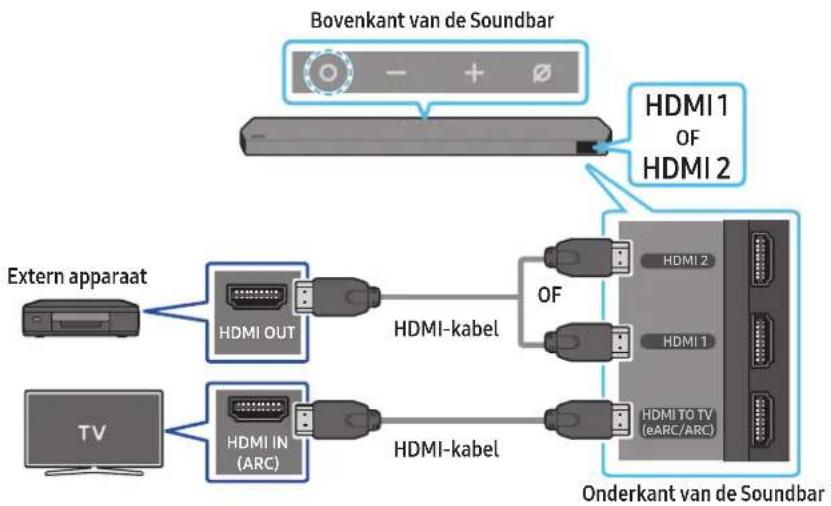

Methode 1. Verbinding maken met behulp van een HDMI-kabel (die geschikt is om Dolby Atmos / DTS:X te decoderen en af te spelen) ....19

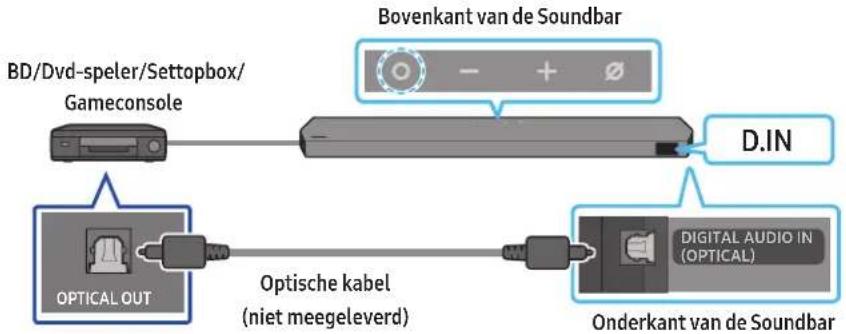

Methode 2. Verbinden met een optische kabel....20

07 Een mobiel apparaat verbinden 21

Methode 1. Verbinden via Bluetooth .....21

Methode 2. Verbinden via wifi (draadloos netwerk) .....23

De SmartThings Hub gebruiken ....23

Verbinden via Apple AirPlay 2 ....23

Tap Sound gebruiken 24

08 De wandmontage installeren 25

Voorzorgsmaatregelen bij de installatie....25

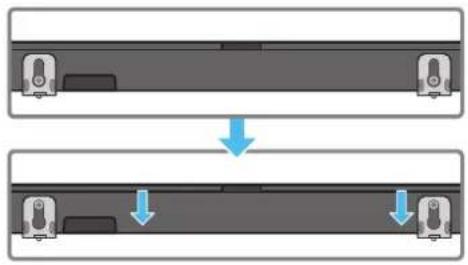

Componenten voor wandmontage 25

De surround-luidsprekers aan de muur bevestigen ....26

09 De Soundbar installeren vóór de tv 26

Onderdeel 26

10 Software Update 27

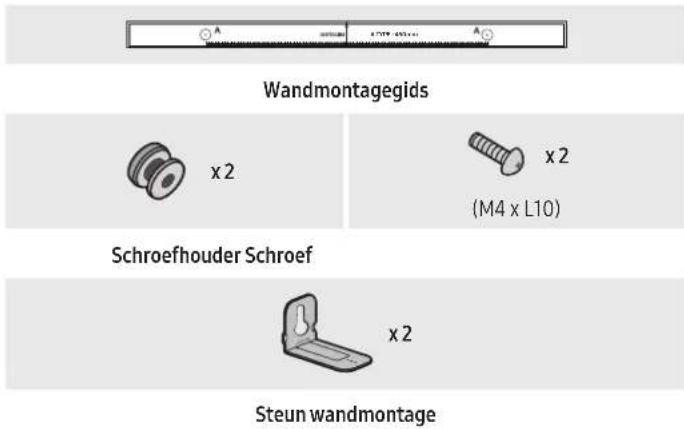

Hoofdeenheid van de Soundbar Afstandsbediening/batterijen van de Soundbar Subwoofer

Wandmontagegids Schroefhouder Schroef

Steun wandmontage Rubberen voet

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: Achterkant van de Soundbar-hoofdeenheid)
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.
• Meer informatie over de wandmontage of rubberen voet vindt u op pagina's 25\~27.
• Afbeeldingen, specificaties en het scherm van de app zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.
• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.
• Samsung Electronics Co., Ltd behoudt zich het recht voor om zonder kennisgeving de specificaties te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

02 PRODUCTOVERZICHT

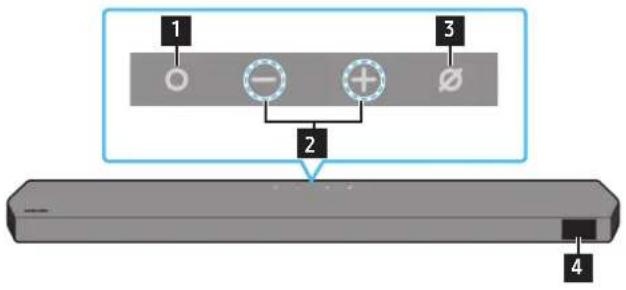

Bovenpaneel van de Soundbar

1 2 3 4

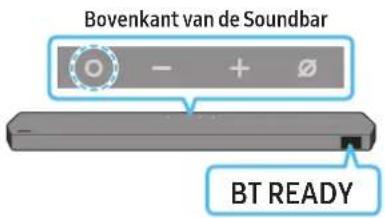

1	○(Multifunctie)-knop• Als de soundbar in stand-by-modus is, drukt u op de ○(Multifunctie)-knop om de Soundbar in te schakelen.• Druk op de (Multifunctie)-knop om de invoerbron te wijzigen.
2	— +(Volume)-knopHiermee past u het volume aan.

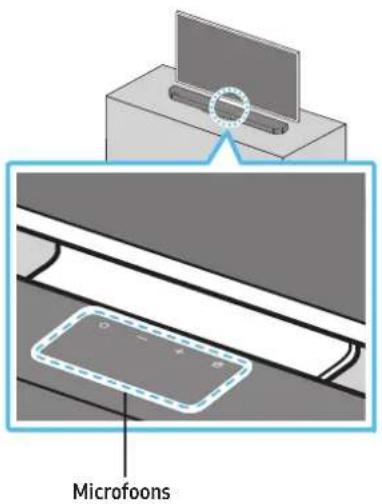

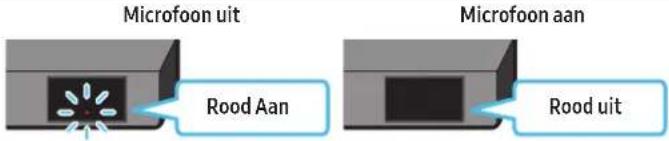

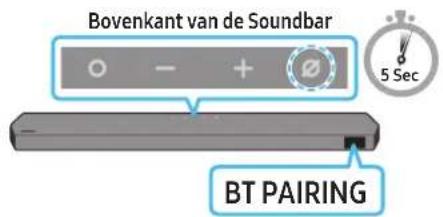

3	∅(Mic aan/uit)-knopDruk op de knop om de microfoon in of uit te schakelen.Als de microfoon is uitgeschakeld, licht het led-lampje rood op.
4	schermGeeft de status en de huidige modus van het product weer.D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

• Wanneer u het netsnoer aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden gebruiken.
• Wanneer u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid uitkomt.
• Als u geluiden van zowel de tv als de Soundbar hoort, gaat u naar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Externe luidspreker.

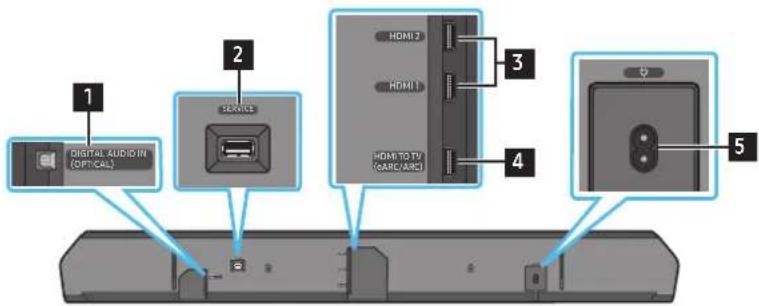

Onderkant van de Soundbar

1 DIGITAL AUDIO IN (OPTICALL) 2 SERVICE 3 HDMI 2 HDMI 1 HDMI TO TV/ (GARCE/ARCE) 4 5

1 DIGITAL AUDIO IN (OPTICAL)Sluit aan op de digitale (optische) uitgang van een extern apparaat. (Zie pagina 20)

2 SERVICESluit een USB-opslagapparaat aan om de software van het product bij te werken.

3 HDMI 1 / HDMI 2Voert tegelijkertijd digitale video- en audiosignalen in met een HDMI-kabel.Sluit aan op de HDMI-uitgang van een extern apparaat. (Zie pagina 19)

4 HDMI TO TV (eARC/ARC)Sluit aan op de HDMI-aansluiting van een tv. (Zie pagina 13)

5 POWERSluit de stroomkabel van de Soundbar aan. (Zie pagina 9)

• Trek de stroomkabel altijd met de stekker uit het stopcontact. Trek niet aan de kabel.
• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zijn aangesloten.

03 DE AFSTANDSBEDIENING VAN DE SOUNDBAR GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2)

Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif het batterijdeksel terug op zijn plaats.

- De afbeelding wijkt af van het respectievelijke model afstandsbediening.

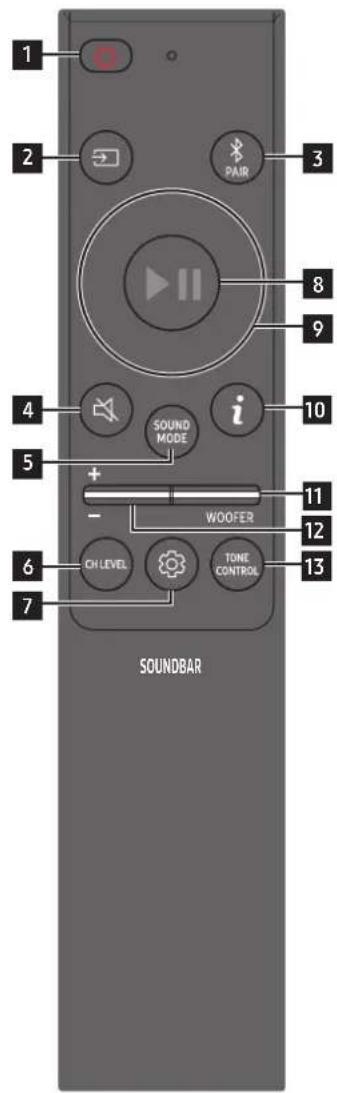

Hoe de afstandsbediening gebruiken

1 2 PAIR 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Stroom	Hiermee schakelt u de Soundbar in en uit.Functie Auto Power DownHet toestel wordt automatisch uitgeschakeld in de volgende situaties:In D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT-modus als er gedurende 18 minuten geen audiosignaal is.
2	Bron	Druk hierop om een met de Soundbar verbonden bron te selecteren.Spraakfeedback Aan/UitU kunt Spraakfeedback aan- of uitschakelen.Houd de knop →(Bron) op de afstandsbediening minstens 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld (standby-modus).Elke keer als u de instelling voor Spraakfeedback wijzigt, toont het OLED-scherm 'AUI OFF' (Standaard) of 'AUI ON'.
3	Bluetooth PAIR	Schakel de Soundbar naar de Bluetooth-koppelingsmodus. Druk op de knop en wacht op het scherm "BT PAIRING" om een nieuw Bluetooth-apparaat te koppelen.
4	Dempen	Druk op de knop ↗(Dempen) om het geluid te dempen.Druk opnieuw op de knop om het geluid niet meer te dempen.
5	SOUND MODE	Door op de knop te drukken, kunt u de gewenste geluidsmodus selecteren zoals Surround, Game Pro, Standard, Adaptive Sound.StandardVoert het originele geluid uit.SurroundBiedt een breder geluidsveld dan standaard.Game ProBiedt stereoscopisch geluid voor levensechte actie tijdens het gamen.Adaptive SoundAnalyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.
6	CH LEVEL	Door op de knop te drukken, kunt u het volume van elke luidspreker aanpassen, zoals Centre level, Side level, Wide level, Front Top level, Rear level, Rear top level en Rear side level.Om het volume van elke luidsprekerte regelen selecteert u Centre level, Side level, Wide level of Front Top level in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6 en +6 met de knoppen Omhoog/Omlaag.Als surround-luidsprekers zijn aangesloten, selecteert u Rear level, Rear top level of Rear side level en vervolgens gebruikt u de knoppen Omhoog/Omlaag om het volume in te stellen tussen -6 en +6.

7	Geluidsregeling	Door op de knop te drukken, kunt u de geluidsfunctie instellen, zoalsSpaceFit Sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Het gewenste item kan worden aangepast met de knoppenOmhoog/Omlaag.Voice enhance modeverbetert gesproken dialogen in films en op tv zodat u ze beter kunt horen.Night modeis geoptimaliseerd om 's avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.Druk gedurende 5 seconden op de knop(Geluidsregeling)om het geluid voor elke frequentieband in te stellen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz selecteren met de knoppenLinks/Rechtsen elke knop kan worden ingesteld tussen -6 en +6 met de knoppenOmhoog/Omlaag.(Controleer of de Geluidsmodus is ingesteld op'Standard')Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, selecteert uSyncin de geluidsregeling en vervolgens stelt u de geluidsvertraging in tussen de 0 en 300 milliseconden met de knoppenOmhoog/Omlaag.Syncwordt slechts voor enkele functies ondersteund.Beschikbare instellingen voor deSurround speaker modekunnen afhangen van de specificatie van de compatibele (met de Soundbar) surround-luidspreker.De functieVirtual-luidspreker kan opON/OFFworden gezet met de knoppenOmhoog/Omlaag.
8	Afspelen / Pauzeren	U kunt muziek ook afspelen of onderbreken door op de knop te drukken.
9	Omhoog/Omlaag/Links/Rechts	Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren.Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.Muziek overslaanDruk op deRechts-knop om het volgende muziekbestand te selecteren. Druk op deLinks-knop om het vorige muziekbestand te selecteren.ID SETGebruik deze optie wanneer de subwoofer of surroundluidsprekers niet zijn aangesloten of opnieuw moeten worden aangesloten.Wanneer het apparaat is uitgeschakeld, drukt u gedurende 5 seconden op de knopOmhoogom ID SETuit te voeren. (Zie pagina 11.)
10	###	Druk om informatie over de actieve functie of de beschikbare codec weer te geven.InBT-modus wordt het aangesloten apparaat weergegeven (als koppelen is afgerond) of u ziet 'BT ready'(als er nog gekoppeld moet worden).
11	WOOFER LEVEL	Druk de knop omhoog of omlaag om het niveau van de woofer (bas) te regelen.
12	VOLUME	Druk op de knop omhoog of omlaag om het volume te regelen.DempenDruk op de knop VOLom het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.
13	TONE CONTROL	Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen. Het gewenste item kan worden aangepast met de knoppenOmhoog/Omlaag.Deze functie is ingeschakeld in geluidsmodus behalve inStandard-modus.Om het volume van de hoge of lage tonen in te stellen, selecteert uTREBLEof BASSin de geluidsinstellingen en vervolgens stelt u het volume in tussen -6~+6 met behulp van de knoppenOmhoog/Omlaag.Zodra het niveau van de lage tonen wordt gewijzigd, wordt ook het niveau van de woofer dienovereenkomstig aangepast.

Actieve spraakversterker (AVA - Active Voice Amplifier)

• Analyseert externe ruis in real time terwijl de soundbar speelt, zodat spraakgeluid altijd duidelijk hoorbaar is.
• Tijdens de analyse worden er geen gegevens opgeslagen.

De verborgen knoppen gebruiken (knoppen met meerdere functies)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER (Omhoog) Afstandsbediening tv aan/uit (Stand-by) pagina 8
Omhoog ID SET pagina 11
(Geluidsregeling)	7-bands EQ pagina 6
(Bron)	Sprakfeedback Aan/Uit (standby) pagina 5

Uitvoerspecificaties voor de verschillende geluidseffectmodi

Effect Invoer		Uitvoer
		Met subwoofer en surround-luidspreker
Standard	2.0-kanaals 2.1-kanaals
	5.1-kanaals 5.1-kanaals / 7.1-kanaals (DTS)
	7.1-kanaals 7.1-kanaals
	Dolby Atmos®, DTS:X	7.1.4-kanaals
Surround	2.0-kanaals	11.1.4-kanaals
	5.1-kanaals	11.1.4-kanaals
	7.1-kanaals	11.1.4-kanaals
	Dolby Atmos®, DTS:X	11.1.4-kanaals
Game Pro	2.0-kanaals	11.1.4-kanaals
	5.1-kanaals	11.1.4-kanaals
	7.1-kanaals	11.1.4-kanaals
	Dolby Atmos®, DTS:X	11.1.4-kanaals
Adaptive Sound	2.0-kanaals	11.1.4-kanaals
	5.1-kanaals	11.1.4-kanaals
	7.1-kanaals	11.1.4-kanaals
	Dolby Atmos®, DTS:X	11.1.4-kanaals

De surround-luidsprekers produceren geen geluid voor uitvoer met 2-kanaals wanneer de modus Standard wordt gebruikt. Om geluid in te schakelen voor de surround-luidsprekers, wijzigt u de effectmodus in Surround.

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.

• Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken.
  • Fabrikanten die deze functie ondersteunen:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Zet de Soundbar uit.

• Duw de knop WOOFER omhoog en houd deze 5 seconden vast.

Elke keer dat u gedurende 5 seconden de knop WOOFER ingedrukt houdt, schakelt de modus om in deze volgorde: 'OFF-TV REMOTE' (standaardmodus),

Knop op afstandsbediening Scherm Status
		(Standaardmodus)	Schakel de afstandsbediening van de tv uit.
		OFF-TV REMOTE
		SAMSUNG-TV REMOTE	Schakel de IR-afstandsbediening van een Samsung-tv in.
		ALL-TV REMOTE	Schakel de IR-afstandsbediening van een tv van derden in.

04 DE SOUNDBAR AANSLUITEN

De stroom en apparaten aansluiten

Sluit de subwoofer, de surround-luidsprekers en de Soundbar aan met de stroomkabel op het stopcontact in deze volgorde:

- Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: Achterkant van de Soundbar-hoofdeenheid)

1. Sluit het netsnoer aan op de subwoofer.

Netsnoer

Achterkant van Subwoofer

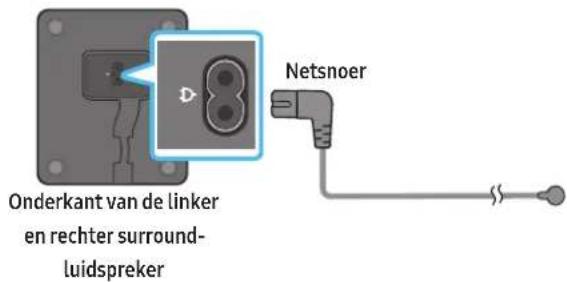

1. Sluit de stroomkabel aan op de linker en rechter surround-luidspreker.

Onderkant van de linker en rechter surround- luidspreker Netsnoer

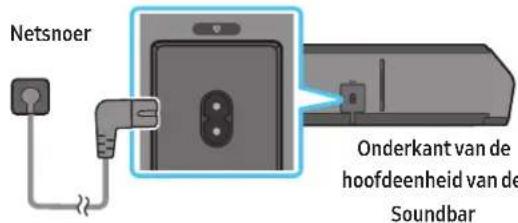

1. Sluit de stroomkabel aan op de Soundbar.

Netsnoer Onderkant van de hoofdeenheid van de Soundbar

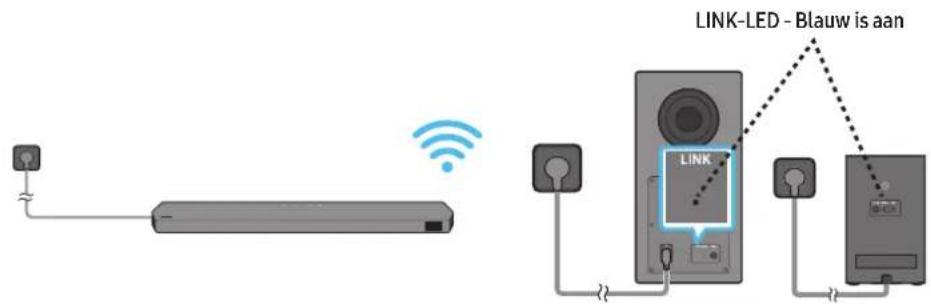

1. Sluit de stroomkabel aan op de Soundbar, subwoofer en surround-luidsprekers. De subwoofer en de surround-luidsprekers zijn automatisch verbonden als de Soundbar is ingeschakeld.

LINK-LED - Blauw is aan

OPMERKING

• Sluit eerst de stroom aan van de subwoofer en de surround-luidsprekers voordat de Soundbar wordt aangesloten. De subwoofer en de surround-luidsprekers worden automatisch verbonden als de Soundbar wordt ingeschakeld.
• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanneer het product ingeschakeld is, wordt de Soundbar automatisch ingeschakeld.

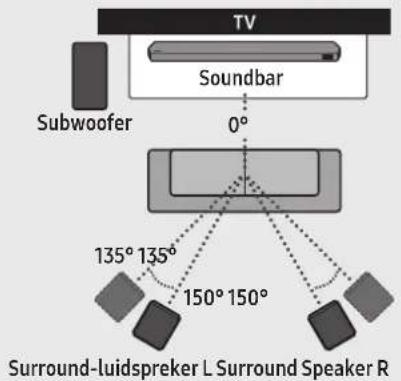

Aanbevolen lay-out van de luidspreker

TV Soundbar 0° Subwoofer 135° 135° 150° 150° Surround-luidspreker L Surround Speaker R

LETOP

• Er zijn draadloze ontvangstantennes ingebouwd in de subwoofer en surround-luidsprekers. Zorg dat de apparaten niet in aanraking komen met water en vocht.
• Zorg dat er geen obstakels zijn in de ruimten rond de subwoofer en surround-luidsprekers voor een optimale geluidsbeleving.

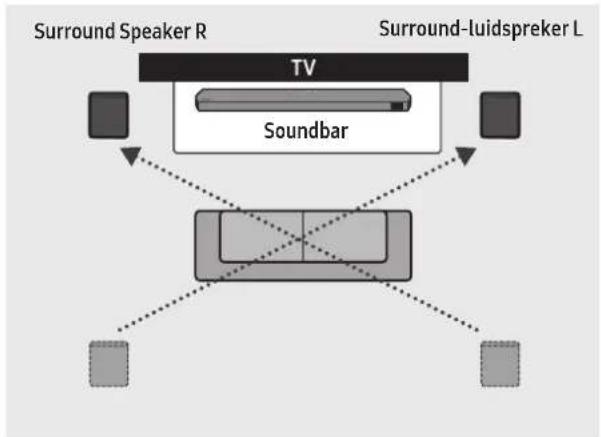

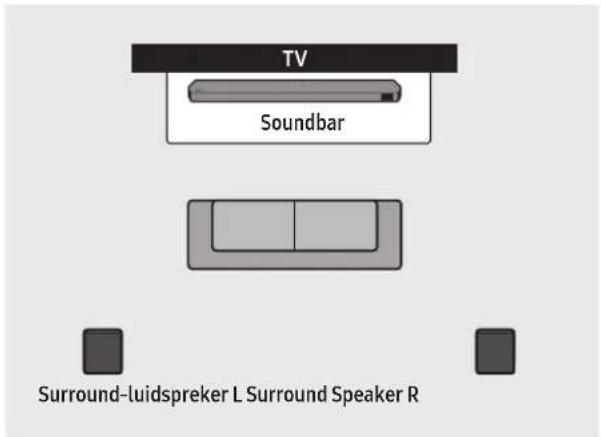

Surround-luidsprekermodus

Er kan een optimaal surroundgeluid worden geleverd afhankelijk van de positie van de surround-luidspreker. Zie onderstaande afbeelding voor plaatsing van de luidspreker.

Om deze modus te activeren, selecteert u de surround-luidsprekermodus met de afstandsbediening van de Soundbar.

(Geluidsregeling) → Surround-luidspreker → ▲ (Omhoog) / ▼ (Omlaag) → Voor / Achter)

TV Soundbar Surround-luidspreker L Surround Speaker R

Plaatsing achter Plaatsing voor

OPMERKING

• Deze modus is alleen beschikbaar voor Soundbar-modellen met een specifieke surround-luidspreker.
• In de modus Luidspreker voor, plaatst u de voorste luidsprekers naar u toe.
• De surround-luidsprekermodus is standaard ingeschakeld.

Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomkabels van de Soundbar en subwoofer of surround-luidsprekers op de juiste manier zijn aangesloten.

• Zorg ervoor dat de Soundbar uitgeschakeld is.

• Schakel de hoofdeenheid van de Soundbar uit.

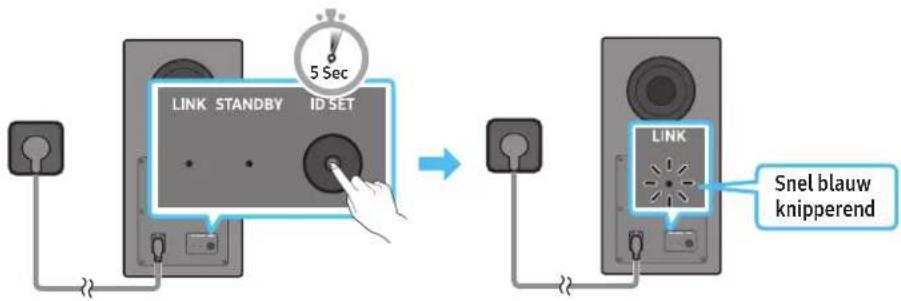

• Druk op ID SET op de achterkant van de subwoofer en surround-luidsprekers en houd deze ten minste 5 seconden ingedrukt.

- Het rode indicatorlampje op de achterkant van elke speaker gaat uit en het blauwe indicatorlampje knippert.

LINK STANDBY ID SET 5 Sec LINK Snel blauw knipperend

Achterkant van Subwoofer Achterkant van Subwoofer

Achterkant van de linker en rechter surround-luidsprekers

1. Houd de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt een moment op de display van de Soundbar en verdwijnt dan.

3. De Soundbarwordt automatisch ingeschakeld wanneer ID SET is voltooid.

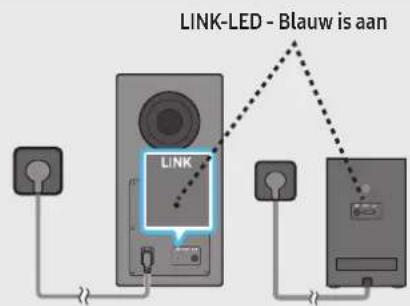

1. Controleer of de LINK LED blauw blijft (verbinding voltooid).

LINK-LED - Blauw is aan LINK LINK

Het LINK-LED-lampje stopt met knipperen en is continu blauw als de verbinding tussen de Soundbar en de subwoofer, surround-luidsprekers tot stand is gekomen.

Led-lampjes op de achterkant van de subwoofer en surround-luidsprekers

Led Status Beschrijving Resolutie
SubwooferSurround-luidsprekers	Aan	Met succes aangesloten(normale werking)	-
	Knipperend De verbinding herstellen		Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het lampje blijft knipperen, probeer dan de subwoofer en de surround-luidsprekers handmatig aan te sluiten. Zie pagina 11.
SubwooferSurround-luidsprekers	Aan	Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld)	Controleer of de stroomkabel aan de hoofdeenheid van de Soundbar goed is aangesloten.
		Verbinding mislukt	Maak opnieuw verbinding. Raadpleeg de instructies voor handmatig aansluiten op pagina 11.
SubwooferSurround-luidsprekers	Knipperend Storing		Raadpleeg de contactgegevens van het Samsung Servicecenter in deze handleiding.

OPMERKING

• Als de hoofdeenheid is uitgeschakeld, gaat de subwoofer in standby-modus en wordt het STANDBY LED op de achterkant van de subwoofer rood nadat het diverse malen blauw heeft geknipperd.
• Als u een apparaat gebruikt dat in de buurt van de Soundbar staat met dezelfde frequentie als de Soundbar, kan de interferentie enige geluidsonderbrekingen veroorzaken.
• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid bedraagt ongeveer10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich staalbeton of een metalen muur bevindt tussen de hoofdeenheid en de subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen gaat.

LET OP

• Er zijn draadloze ontvangstantennes ingebouwd in de subwoofer en surround-luidsprekers. Houd het toestel uit de buurt van water en vocht.
• Zorg dat er geen obstakels zijn in de ruimte rond de subwoofer en surround-luidsprekers voor een optimale geluidsbeleving.

05 VERBINDEN MET EEN TV

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt

LET OP

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.
• De aanbevolen kabel is een Premium High Speed HDMI Cable with Ethernet die gecertificeerd is door HDMI.org.

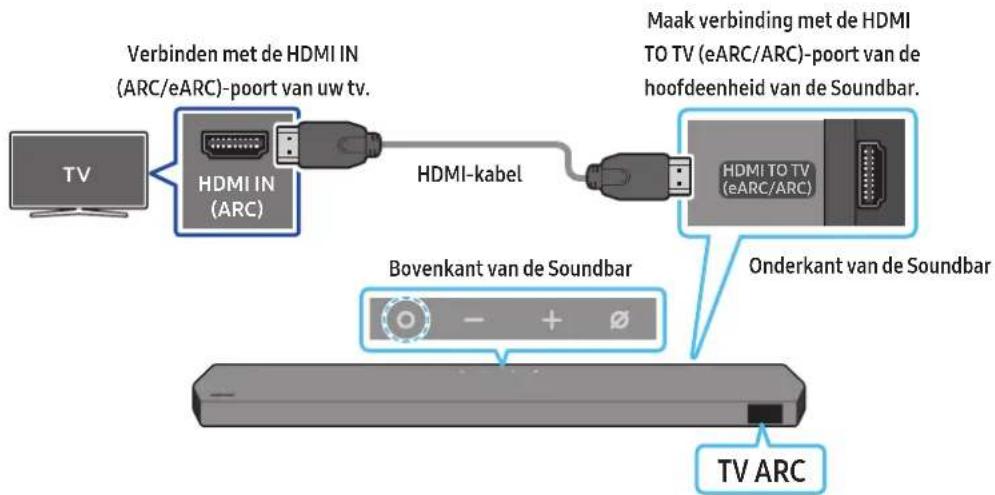

Verbinden met de HDMI IN (ARC/eARC)-poort van uw tv. HDMI IN (ARC) HDMI-kabel Maak verbinding met de HDMI TO TV (eARC/ARC)-poort van de hoofdeenheid van de Soundbar. HDMI TO TV (eARC/ARC) Bovenkant van de Soundbar Onderkant van de Soundbar TV ARC

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.
2. Schakel de Soundbar en tv in.

3. "TV ARC" verschijnt op het scherm van de hoofdeenheid van de Soundbar en de Soundbar speelt het tv-geluid af.

4. Wanneer de tv geen geluid geeft, drukt u op de knop (Multifunctie) op de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om de 'D.IN-modus te selecteren. Het scherm geeft "D.IN" en "TV ARC" in volgorde weer en het tv-geluid wordt afgespeeld.

5. Wanneer u een tv aansluit die de eARC-functie ondersteunt, verschijnt 'eARC' op de display en hoort u geluid.
6. Om een aansluiting te kunnen maken met eARC, moet de eARC-functie in het tv-menu ingeschakeld zijn. Raadpleeg de gebruikershandleiding van de tv voor meer informatie over de instelling.

(bijv. Samsung-tv: Start (☐) → Menu → Instellingen (☒) → Alle instellingen (☒) → Geluid → Expert Settings → HDMI-eARC Mode (Auto))

• Als "TV ARC" niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort.
• Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKING

• Wanneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar, kunt u de digitale video- en audiogegevens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.
• We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.
• Wanneer de audio in een uitzending gecodeerd is in Dolby Digital en de "Digital Output Audio Format" (digitaal uitgevoerde audio-indeling) op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanneer de instelling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)
• De ARC/eARC-protocollen ondersteunen Dolby Atmos.
• Zorg ervoor dat de inhoud Dolby Atmos® ondersteunt.

Verbinden met een optische kabel

Controlelijst vóór het aansluiten

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.
• Wanneer u een optische kabel gebruikt en de aansluitingen hebben klepjes, verwijder dan eerst de klepjes.

1. Als de tv en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.
2. Schakel de Soundbar en tv in.
3. Druk op de knop ○ (Multifunctie) aan de bovenkant van de Soundbar of op de knop → (Bron) op de afstandsbediening om 'D.IN'-modus te selecteren.
4. Het tv-geluid wordt uitgezonden vanaf de Soundbar.

Verbinden via Bluetooth

Wanneer een Samsung-tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijkertijd worden aangesloten.
• Een Samsung-tv die Bluetooth ondersteunt, kan worden aangesloten. Controleer de specificaties van uw tv.

De eerste verbinding

1. Druk op de knop ✝PAIR op de afstandsbediening van de Soundbar om naar de modus 'BT PAIRING' te gaan.

TV

(OF) a. Druk op de knop Ⓐ (Multifunctie) op de bovenkant en selecteervervolgens 'BT'.

"BT" wijzigt na enkele seconden automatisch in "BTPAIRING" of wijzigt in "BTREADY" als er een verbindingsrecord is.

Bovenkant van de Soundbar BT READY

b. Als 'BT READY' verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat 'BT PAIRING' wordt weergegeven.

Bovenkant van de Soundbar 5 Sec BT PAIRING

1. Selecteer Bluetooth-modus op de Samsung-tv.

(bijv. Start (☑) → Menu → Instellingen (☒) → Alle instellingen (☒) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers → Soundbar Q***C (Bluetooth))

1. Selecteer 'Soundbar Q***C' in de lijst op het tv-scherm.

Een beschikbare Soundbar wordt met "Koppelen nodig" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

- Wanneer de Samsung-tv is verbonden, verschijnt [Naam tv] → "BT" op het voorste scherm van de Soundbar.

1. U hoort nu het geluid van de Samsung-tv via de Soundbar.

- Nadat u de Soundbar voor het eerst met uw Samsung-tv hebt verbonden, gebruikt u de "BTREADY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. Soundbar Q***C) in de lijst met luidsprekers op de Samsung-tv staat, verwijder deze dan.
• Herhaal vervolgens de stappen 1 tot en met 3.

De Soundbar van de Samsung-tv loskoppelen

Druk op de knop ◎ (Multifunctie) aan de bovenkant van de Soundbar of op de knop → (Bron) op de afstandsbediening om een andere modus dan 'BT' te selecteren.

- Loskoppelen duurt een tijdje omdat de Samsung-tv een respons van de Soundbar moet krijgen.

(De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.)

• BTREADY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.
• BTPAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.
  (Druk op de knop ✦PAIR op de afstandsbediening van de Soundbar of houd de knop Ⓞ(Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

Verbinden via Wi-Fi

Controlelijst vóór het aansluiten

• Wi-Fi-verbinding is alleen beschikbaar op Samsung-tv.
• Controleer of de draadloze router(Wi-Fi) is ingeschakeld en of de tv is aangesloten op de router.
• De tv en de Soundbar moeten met hetzelfde draadloze netwerk (Wi-Fi) zijn verbonden.
• Als uw draadloze router (Wi-Fi) een DFS-kanaal gebruikt, kunt u geen Wi-Fi-verbinding tot stand brengen tussen de tv en de Soundbar. Neem contact op met uw internetprovider voor meer informatie.
• Omdat de menu's kunnen variëren afhankelijk van het fabricagejaar, raadpleeg de handleiding van uw tv.

• Om de tv met de Soundbar te verbinden via Wi-Fi, verbindt u eerst de Soundbar met de draadloze router. Zie pagina 23 voor meer informatie over het tot stand brengen van een Wi-Fi-verbinding.

• Voor meer informatie over Wi-Fi-verbinding met de Soundbar, zie pagina 23, 'Methode 2. Verbinden via wifi (draadloos netwerk)'.

• Wijzig de invoerbron van de tv naar Soundbar door het audio-menu te gebruiken.

Voorzorgsmaatregel: De Soundbar wordt automatisch opnieuw gestart als u Wi-Fi in-/uitschakelt.

Wi-FiDeactiveringsmethode poort	Druk 30 seconden op de knop CH LEVEL op de afstandsbediening van de Soundbar om Wi-Fi in/uit te schakelen.
BluetoothDeactiveringsmethode poort	Druk 30 seconden op de knop TONE CONTROL op de afstandsbediening van de Soundbar om Bluetooth in/uit te schakelen.

De functie Q-Symphony gebruiken

• Wanneer de Soundbar is aangesloten op een Samsung-tv die de Q-Symphony-functie ondersteunt, kunt u het geluid tegelijkertijd via de Soundbar en de tv afspelen. Als u de Q-Symphony-functie gebruikt, kunt u met het surroundgeluid dat op de tv wordt afgespeeld genieten van een rijker, meer driedimensionaal surroundgeluidseffect.
• Als de Soundbar is verbonden, verschijnt het menu 'TV+Soundbar' op de tv.

Instellingen (→ Alle instellingen (→ Geluid → Geluidsuitvoer

Tv-menu TV HDMI-kabel OF Optische kabel (niet meegeleverd) D.IN

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (HDMI) / TV + [AV] Soundbar-serienaam (optisch)

Tv-menu TV Wi-Fi Wi-Fi

- Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (Wi-Fi)

OPMERKING

• Het werkt met de codec die wordt ondersteund door de tv.
• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel, de optische kabel (niet meegeleverd) of Wi-Fi is aangesloten.
• Het weergegeven bericht kan per tv-model verschillen.
• De tv en de Soundbar moeten met dezelfde draadloze router/frequentie zijn verbonden.
• Deze functie is beschikbaar in sommige Samsung-tv's en sommige Soundbar-modellen.

SpaceFit Sound gebruiken

Deze functie analyseert de ruimte van de gebruiker waar geluisterd wordt met de microfoon van de Soundbar en levert optimaal geluid voor die ruimte. De optimalisatie van het geluid gebeurt automatisch.

Methode 1. Aansluiten via Soundbar

Om deze functie in te schakelen, zet u de SpaceFit Sound-modus aan met de afstandsbediening van de Soundbar.

1. Druk op de knop (Geluidsregeling) om de SpaceFit Sound-modus in te schakelen. 'SPACEFIT SOUND OFF' verschijnt op het scherm.

1. Druk op de knop Omhoog op de afstandsbediening om SpaceFit Sound in te schakelen. 'ON' verschijnt op het scherm.

1. Druk op de knop Omlaag op de afstandsbediening om SpaceFit Sound uit te schakelen. 'OFF' verschijnt op het scherm.

- Dit is beschikbaar in alle geluidsmodi.

Methode 2. Verbinden via tv

Om deze functie in te schakelen, zet u de modus Adaptive Sound+ aan in het tv-menu van uw Samsung.

(Start ( ⓗ) → Menu → Instellingen ( ⚙) → Alle instellingen ( ⚙) → General → Instellingen van intelligente modus → Adaptive Sound+)

- De geluidsmodus op uw Soundbar wijzigt automatisch naar Adaptive Sound+ als u de modus Adaptive Sound+ inschakelt op uw tv.

OPMERKING

Deze functie werkt wanneer de Soundbar is aangesloten op sommige Samsung-tv's.

06 EEN EXTERN APPARAAT VERBINDEN

Methode 1. Verbinding maken met behulp van een HDMI-kabel (die geschikt is om Dolby Atmos / DTS:X te decoderen en af te spelen)

Controlelijst vóór het aansluiten

• Als de audio-uitvoeropties ook secundaire audio bevatten, zorg dan dat secundaire audio is uitgeschakeld.
• Zorg ervoor dat de inhoud Dolby Atmos® / DTS:X ondersteunt.

1. Gebruik een HDMI-kabel om de HDMI OUT-poort op het externe apparaat te verbinden met de HDMI-poort aan de onderkant van de Soundbar.
2. Gebruik een HDMI-kabel om de HDMI IN-poort van de tv te verbinden met de HDMI TO TV (eARC/ARC)-poort aan de onderkant van de Soundbar.
3. Schakel de Soundbar, de tv en het externe apparaat in.
4. Druk op de knop Ⓐ (Multifunctie) bovenop de Soundbar of op de knop ➞ (Bron) op de afstandsbediening om de modus 'HDMI1' of 'HDMI 2' te selecteren.
5. De display van de Soundbar geeft aan dat momenteel 'HDMI 1' of 'HDMI 2'-modus is geselecteerd en de Soundbar begint met het afspelen van geluid.

OPMERKING

• Wanneer u Dolby Atmos® / DTS:X gebruikt: Als de invoerbron Dolby Atmos® / DTS:X is, ga naar "Uitvoerspecificaties voor de verschillende geluidseffectmodi" op pagina 7
• Wanneer Dolby Atmos® wordt geactiveerd, verschijnt 'DOLBY ATMOS' op de display aan de voorkant.
• Als DTS:X is geactiveerd, wordt 'DTS:X' weergegeven in de display aan de voorkant.
• Dolby Atmos® / DTS:X configureren op uw BD-speler of een ander apparaat
  Open de audio-uitvoeropties in het instellingenmenu van uw BD-speler of ander apparaat en zorg ervoor dat 'No encoding' is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-spelernaar het Startmenu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt).

Specificatie van ondersteunde UHD-signalen (3840 x 2160p)

Framesnelheid (fps) Kleurdiepte RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
< 60	8-bits 0	0	0	0
	10-bits	-	-	0	0
	12-bits	-	-	0	0
120	8-bits	-	-	-	-
	10-bits	-	-	-	-

• De ondersteunde specificatie kan afwijken afhankelijk van het verbonden externe apparaat of de gebruiksomstandigheden.

Methode 2. Verbinden met een optische kabel

BD/Dvd-speler/Settopbox/ Gameconsole Optical OUT Optische kabel (niet meegeleverd) Bovenkant van de Soundbar D.IN DIGITAL AUDIO IN (OPTICAL) Onderkant van de Soundbar

1. Gebruik een optische kabel (niet meegeleverd) om de DIGITAL AUDIO IN (OPTICAL) aan te sluiten op de hoofdeenheid van de Soundbar en de poort OPTICAL OUT op het externe apparaat.
2. Schakel de Soundbar en het externe apparaat in.
3. Om de modus 'D.IN' te selecteren, drukt u op de knop (Multifunctie) bovenop de Soundbar of de knop →(Bron) op de afstandsbediening.
4. Uw Soundbar speelt geluiden van het externe apparaat af.

07 EEN MOBIEL APPARAAT VERBINDEN

Methode 1. Verbinden via Bluetooth

Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- Wanneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, wordt de Soundbar automatisch ingeschakeld.

De eerste verbinding

- Zorg er bij het verbinden op een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.

1. Druk op de knop ✝PAIR op de afstandsbediening van de Soundbar om naar de modus 'BT PAIRING' te gaan.

Mobiel apparaat

(OF) a. Druk op de knop Ⓐ (Multifunctie) op de bovenkant en selecteervervolgens 'BT'.

"BT" wijzigt na enkele seconden automatisch in "BTPAIRING" of wijzigt in "BT READY" als er een verbindingsrecord is.

Bovenkant van de Soundbar BT READY

b. Als 'BT READY' verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat 'BT PAIRING' wordt weergegeven.

Bovenkant van de Soundbar BT PAIRING 5 Sec

1. Selecteer op uw apparaat 'Soundbar Q***C' in de lijst die verschijnt.
2. Wanneer de Soundbar is verbonden met het mobiele apparaat, verschijnt [Naam van het mobiele apparaat] "BT" op het voorste scherm.
3. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.
4. Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de "BTREADY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. 'Soundbar Q***C') in de lijst met luidsprekers op het mobiele apparaat staat, verwijder deze dan.
• Herhaal vervolgens stappen 1 en 2.

Wat is het verschil tussen BT READY BT PAIRING?

• BTREADY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.
• BTPAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.

(Druk op de knop ✦PAIR op de afstandsbediening van de Soundbar of houd de knop Ⓞ(Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan

5 seconden ingedrukt wanneer de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbarzijn gekoppeld.

• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).
• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.
• Wanneer u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo dicht mogelijk bij elkaar.
• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit wordt.

De Bluetooth-verbinding kan verbroken worden wanneer de apparaten zich buiten het effectieve bereik bevinden.

• De Bluetooth-verbinding werkt mogelijk niet naar behoren in gebieden met slechte ontvangst.

• Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat:

• Als het lichaam contact maakt met de signaal-zendontvanger op het Bluetooth-apparaat of Soundbar

• In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden.
• Bij blootstelling aan radio-interferenties door andere producten die in hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten.

• Obstakels zoals deuren en muren kunnen de geluidskwaliteit nog steeds beïnvloeden, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.

• Let op: uw Soundbar kan niet worden gekoppeld met andere Bluetooth-apparaten terwijl u de Bluetooth-optie gebruikt.

• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens het gebruik.

De verbinding verbreken tussen het Bluetooth-apparaat en een Soundbar

U kunt de verbinding verbreken tussen een Bluetooth-apparaat en de Soundbar. Voor instructies, raadpleeg de gebruikershandleiding van het Bluetooth-apparaat.

• De Soundbar wordt losgekoppeld.
• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er 'BT DISCONNECTED' op de display aan de voorkant.

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de knop Ⓐ (Multifunctie) bovenop de Soundbar of de knop ➞ (Bron) op de afstandsbediening om de modus 'BT' uit te zetten.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons moet krijgen van de Soundbar. (De tijd om los te koppelen kan variëren, afhankelijk van het Bluetooth-apparaat)
• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er 'BT DISCONNECTED' op de display aan de voorkant.

Methode 2. Verbinden via wifi (draadloos netwerk)

Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wifi), is de SmartThings-app vereist.

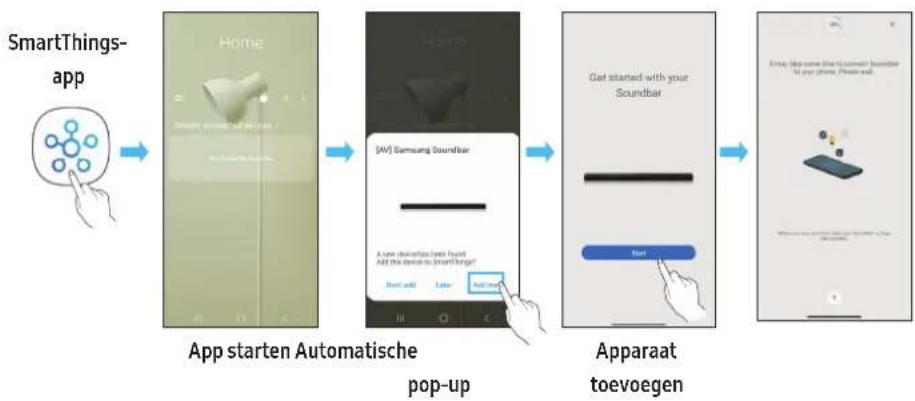

De eerste verbinding

1. Installeer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet).
2. Volg in de app de instructies op het scherm om de Soundbar toe te voegen.

- De automatische pop-up (de tweede schermafbeelding hieronder) wordt mogelijk niet weergegeven op sommige apparaten.

Als het pop-upvenster niet verschijnt, drukt u ' +' op het Home-scherm. De Soundbar wordt toegevoegd aan de app.

- Onderstaande illustratie kan per app-versie verschillen.

De SmartThings Hub gebruiken

• U kunt de functie SmartThings Hub van de Soundbar gebruiken om verbinding te maken met IoT-apparaten (lampen, stekkers, sensoren enz.) die de SmartThings Hub nodig hebben.
• U moet de Soundbar registreren in de SmartThings-app om de functie SmartThings Hub te gebruiken.

Het registreren van een IoT-apparaat in de SmartThings-app.

1. Voeg de Soundbar toe in de SmartThings-app volgens de instructies in het gedeelte 'Methode 2. Verbinden via wifi (draadloos netwerk) > De eerste verbinding'.
2. Tik op de apparaatkaart van de Soundbar.
3. Tik op SmartThings Hub onderaan het scherm.
4. Tik op Using SmartThings Hub en tik vervolgens op Set up om de functie SmartThings Hub te activeren.

- Als de functie SmartThings Hub is geactiveerd, verandert unset naar using.

- SmartThings Hub-apparaatkaart verschijnt naast de Soundbar-apparaatkaart.

1. Tik op '+' op het Home-scherm om een IoT-apparaat toe te voegen.

2. Als u een IoT-apparaat heeft toegevoegd, verschijnt er een IoT-apparaatkaart in de app.

3. Als u de Soundbar loskoppelt, worden apparaten die zijn aangesloten via de SmartThings Hub mogelijk losgekoppeld. Als ze losgekoppeld zijn, moet u ze opnieuw verbinden.

De SmartThings Hub verwijderen uit de SmartThings-app

1. Op het apparatenscherm, tik op de apparaatkaart van de Soundbar.
2. Tik op SmartThings Hub onderaan het scherm.
3. Tik op Removing SmartThings Hub om de functie SmartThings Hub te deactiveren.

- Als de functie SmartThings Hub is gedeactiveerd, verandert using naar unset.

Verbinden via Apple AirPlay 2

• Deze functie is mogelijk niet beschikbaar in sommige landen.
• Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 13.4 of hoger.

Met AirPlay 2 kunt u muziek, podcasts en andere audio streamen van uw Apple-apparaten naar de Samsung Soundbar.

• Om AirPlay2 in uw Soundbar in te schakelen, moet u het apparaat eerst registreren bij de Samsung Smart Things-app door akkoord te gaan met de voorwaarden van de app.
• Zorg ervoor dat de Soundbar is ingeschakeld en verbonden met hetzelfde Wi-Fi-netwerk als uw Apple-apparaat.
• Selecteer van een app die AirPlay ondersteunt of in het Control Center op uw iPhone, iPad of Mac.
• Selecteer de Soundbar uit een lijst met beschikbare apparaten om de audio op af te spelen.

Tap Sound gebruiken

Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer.

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

- Voor meer informatie over het inschakelen van de functie, ga naar 'De functie Tap Sound instellen' hieronder.

1. Tik met het mobiele apparaat op de Soundbar. Selecteer 'Start now' in het weergegeven berichtvenster.

Via Bluetooth wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar.

1. Speel het geluid van inhoud op uw mobiele apparaat af via de Soundbar.

2. Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.

3. Tik met uw mobiele apparaat niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.
4. Het wordt aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zacht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.
5. Update de SmartThings-app naar de nieuwste versie om deze functie te gebruiken.
   Afhankelijk van het versie van de app wordt de functie mogelijk niet ondersteund.

De functie Tap Sound instellen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.
2. Selecteer(≡→_) op het scherm van de SmartThings-app op het mobiele apparaat.
3. Stel 'Tap View, Tap Sound' in op Aan zodat de functie werkt wanneer een mobiel apparaat in de buurt van de Soundbar komt. De functie is ingeschakeld.

OPMERKING

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.
• De functie Tap Sound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.

08 DE WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.
• Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.
• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.
• Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.

• Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren.

• Diameter: M5

• Lengte: 35 mm of langer aanbevolen.

- Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

- Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor wandmontage

Wandmontagegids x 2 x 2 (M4 x L10) Schroefhouser Schroef x 2 Steun wandmontage

1. Plaats de Wandmontagegids tegen de muur.

2. De Wandmontagegids moet waterpas zijn.

3. Als uw tv aan de muur wordt bevestigd, installeert u de Soundbar minimaal 5 cm onder de tv.

TV 5 cm of meer

1. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de Wandmontagegids op de muur met behulp van tape.

- Als u de soundbar niet onder een tv monteert, plaats dan de Centrale lijn in het midden van het installatiegebied.

Centrale lijn

1. Duw de punt van een pen of een geslepen potloodpunt door het midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de Wandmontagegids.

A A

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke markering.

- Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u de geschikte steunen of pluggen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen of pluggen die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke Schroefhouder en draai de schroef stevig aan in het gat.

1. Installeer de 2 wandbevestigingsbeugels in de juiste richting aan de onderkant van de Soundbar met behulp van 2 schroeven.

- Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Wandbevestigingsbeugels zich achter de achterkant van de Soundbar bevinden.

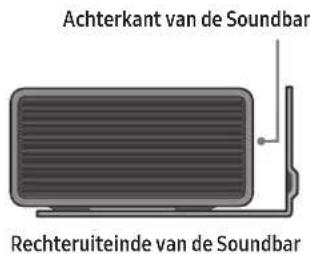

Achterkant van de Soundbar Rechteruiteinde van de Soundbar

1. Installeer de Soundbar met de bijgeleverde wandbevestigingsbeugels door de wandbevestigingsbeugels op te hangen aan de schroefhouders op de muur.

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten.

- Steek de schroefhouders in het brede (onderste) deel van de wandbevestigingsbeugels en schuif vervolgens de wandbevestigingsbeugels omlaag zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten.

De surround-luidsprekers aan de muur bevestigen

U kunt apart muurbevestiging aanschaffen als u de surround-luidsprekers aan de muur wilt bevestigen.

Samsung Electronics verkoopt geen muurbevestigingen.

Houd rekening met het volgende bij het bevestigen van de surround-luidsprekers aan de muur

• De muurbevestigingen voor de surround-luidsprekers moeten minimaal 8 kilo kunnen dragen.

• Afmeting van opening: 1/4 - 20 UNC schroefdraadbevestiging

• Standaardschroef: 6,35 mm ø, 1,27 mm hoogte

• Lengte: 18 mm lang
  – Aantal: Links 1 st/Rechts 1 st

L

R

• Controleer de draagkracht van de muur voordat u de muurbevestigingsbeugels bevestigt. Als deze niet sterk genoeg is, moet u de wand eerst versterken voordat u de wandbevestigingsbeugels en de speakers op de wand monteert.
• Samsung Electronics is niet aansprakelijk voor enige schade aan het product als het product niet op de juiste wijze wordt bevestigd.
• Installeer de speakers niet zijdelings of ondersteboven.

09 DE SOUNDBAR INSTALLEREN VÓÓR DE TV

Onderdeel

x4

Rubberen voet

Om te installeren bevestigt u de rubberen voeten aan de onderkant van de Soundbar voordat u deze boven de tv-voet plaatst. Zorg ervoor dat u de rubberen voeten zodanig bevestigt dat ze zich niet buiten de buitenranden van de tv-standaard bevinden. Raadpleeg onderstaande afbeelding.

Rubberen voet

Plaats de Soundbar op een tv-voet.

Microfoons

Zoals de afbeelding laat zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voet plaatsen. Plaats de microfoons nu aan de voorkant van de standaard om spraakherkenning niet te hinderen.

Rechteruiteinde van de Soundbar

OPMERKING

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
• Onvoldoende afstand tot de tv kan leiden tot problemen met spraakherkenning en geluid.
• De afbeelding hierboven wijkt af van het respectievelijke model.
• Voor de beste prestaties van de microfoons houdt u de Soundbar op minstens 2 cm afstand van het paneel van de TV.

10 SOFTWARE UPDATE

Automatische update

Wanneer de Soundbar met het internet is verbonden, gebeuren software-updates automatisch, zelfs wanneer de Soundbar uitgeschakeld is.

- Om de functie Automatische update te gebruiken, moet de Soundbar verbonden zijn met het internet.

De wifi-verbinding met de Soundbar wordt beëindigd als de stroomkabel van de Soundbar uit het stopcontact is gehaald of de stroom wordt losgekoppeld. Als de stroom uitstaat en de stroom opnieuw wordt ingeschakeld of u het netsnoer opnieuw in het stopcontact steekt, schakel de Soundbar in en verbind hem opnieuw met het internet.

USB-update

Onderkant van de Soundbar

Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar.

Wanneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-firmware aan te sluiten op de SERVICE-poort van de Soundbar.

1. Ga naar de website van Samsung (www.samsung.com) → zoek naar de modelnaam via de menuoptie voor klantondersteuning.
2. Raadpleeg de Upgradegids voor meer informatie over updates.
3. Download het upgradebestand (type USB).
4. Pak het bestand uit om een map met de bestandsnaam te maken.
5. Bewaar de gemaakte map op een USB-stick en sluit deze vervolgens aan op de Soundbar.
6. Zet de Soundbar aan. Vervolgens wordt het product binnen 3 minuten bijgewerkt en wordt het bericht 'UPDATE' weergegeven.
7. Schakel het apparaat niet uit tijdens de update en verwijder de USB-stick niet.
8. Als 'UPDATE' niet verschijnt op de display, verwijdert u de stroomkabel van de Soundbar en sluit u deze opnieuw aan.
9. Wanneer de nieuwste versie wordt geïnstalleerd, wordt er geen update uitgevoerd.
10. Afhankelijk van het type USB-stick wordt de update mogelijk niet ondersteund.

Initialisatie

Bovenkant van de Soundbar

- + INIT

Zorg dat de Soundbar is ingeschakeld en druk ten minste 5 seconden tegelijkertijd op de — + (Volume)-knoppen op de behuizing. 'INIT' verschijnt op de display en de Soundbar wordt geïntitialiseerd.

LET OP

- Alle instellingen van de Soundbar worden geïntialiseerd. Voer dit alleen uit wanneer initialisatie vereist is.

Alvorens assistentie te zoeken, controleer het volgende.

Soundbar gaat niet aan.

- Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig.

• Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
• Schakel het externe apparaat uit en weer in, en probeer het opnieuw.
• Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijd. Schakel het toestel in. (Zie pagina 5.)

Afstandsbediening werkt niet

• Wijs met de afstandsbediening direct naar de Soundbar.
  • Vervang de batterijen door nieuwe.

Het lampje van de Soundbar wordt en blijft rood.

• De microfoon is uitgeschakeld. Zet de microfoon aan. (Zie pagina 4.)

Geluid komt niet uit de soundbar.

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
• Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
• Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( → Menu → Instellingen ( ⚫ Alle instellingen ( ) - Geluid → Geluidsuitvoer → Soundbar selecteren)
• De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.
• Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
• Initialiseer het product en probeer opnieuw. (Zie pagina 28.)

Geluid komt niet uit de subwoofer of de surround-luidsprekers.

• Controleer of het led-lampje aan de achterkant van de subwoofer en surround-luidsprekers blauw is. Verbind de Soundbar, subwoofer en surround-luidsprekers opnieuw als het lampje blauw knippert of rood is. (Zie pagina 11.)
• Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebied zonder obstakels.
• De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten.
• Verwijder de stekker en sluit deze opnieuw aan.

Als er sprake is van geluidstrillingen, vertragingen of ruis van de subwoofer en surround-luidspreker

• Er kan een probleem optreden als er zich objecten bevinden tussen de Soundbar en subwoofer-luidspreker. Zet ze op een plek neer zodat er geen object tussen zit.
• Er kunnen geluidstrillingen of vertragingen zijn als de subwoofer en de surround-luidspreker ver van de Soundbar zijn geplaatst. Verplaats ze dichter naar de Soundbar toe.
• Er kunnen geluidstrillingen of vertragingen zijn als de Soundbar in de buurt van een instrument of elektrisch apparaat staat dat radio-interferentie kan veroorzaken. Plaats de Soundbar ver van dergelijke apparaten die radio-interferentie kunnen veroorzaken. (Bijv. draadloze router)
• Wijzig de status van de tv-netwerkverbinding van draadloos naar bekabeld.

Het volume van de subwoofer is te laag

• Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 6.)
• Zet de subwooferluidspreker dichter bij u.

Als de tv niet via HDMI TO TV (eARC/ARC) is verbonden

• Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 13.)
• De verbinding is misschien niet mogelijk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbar rechtstreeks.
• HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Start ( [IMAGE]) → Menu → Instellingen ( [IMAGE] → Alle instellingen ( [IMAGE] → Verbinding → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Om een aansluiting te kunnen maken met eARC, moet de eARC-functie in het tv-menu ingeschakeld zijn. (Samsung-tv: Start ( → Menu → Instellingen ( → Alle instellingen ( → Geluid → Expert Settings → HDMI-eARC Mode (Auto))

Er is geen geluid wanneer verbinding gemaakt wordt met de tv in de modus HDMI TO TV (eARC/ARC)

• Uw apparaat kan het invoersignaal niet afspelen. Verander de audiouitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv:
  Start ( → Menu → Instellingen ( Ⓧ Alle instellingen ( ) → Seluid → Expert Settings → Digital Output Audio Format)

Soundbar maakt geen verbinding via Bluetooth.

• Schakel bij het aansluiten van een nieuw apparaat naar 'BT PAIRING' om verbinding te maken. (Druk op de knop ✝PAIR op de afstandsbediening of houd de knop Mic Aan/Uit) op de behuizing ten minste 5 seconden ingedrukt.)
• Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.
• Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Start (→Menu → Instellingen (→Alle instellingen (→Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers)
• De automatische tv-verbinding is mogelijk uitgeschakeld. Wanneer de Soundbar in de modus 'BT READY' is, drukt u 5 seconden op de Links knop op de afstandsbediening van de Soundbar om ON-TV CONNECT te selecteren. Als u OFF-TV CONNECT ziet, drukt u weer 5 seconden op de Links knop om de selectie te wijzigen.
• Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.
• Initialiseer het product en probeer opnieuw. (Zie pagina 28.)

Geluid valt weg wanneer verbonden via Bluetooth.

• Sommige apparaten kunnen radio-interferentie veroorzaken als zij dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz.
• Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.
• Als een deel van uw lichaam in contact is met de Bluetoothzendontvanger of het product geïnstalleerd is op een metalen meubel, kan het geluid soms wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden.

Soundbar maakt geen verbinding met Wi-Fi.

• Controleer of uw draadloze router is ingeschakeld.
• Schakel de router uit en weer aan en probeer het opnieuw.
• De Soundbar kan geen verbinding maken als het draadloze signaal te zwak is. Probeer de router dichter naar de Soundbar te verplaatsen of verwijder indien mogelijk objecten die tussen de Soundbar en de router staan.
• Als uw draadloze router nieuw is, moet u de netwerkinstellingen van de luidspreker opnieuw configureren.

De Soundbar wordt niet automatisch met de tv ingeschakeld.

• Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit.

De AVA-functie is niet beschikbaar in de volgende situaties.

- De AVA-functie is niet beschikbaar als de microfoon is uitgeschakeld.

Nadat ik de tv heb verbonden met de Soundbar, heb ik de Soundbar-modus omgezet. Er komt geen geluid meer uit de tv.

• Als u de Soundbar met een mobiel apparaat verbindt terwijl de Soundbar is verbonden met de tv, komt het geluid van de Soundbar van het mobiele apparaat terwijl de tv-verbinding behouden blijft. Dan wordt het geluid van de tv niet meer verzonden.
• Verbreek de verbinding met het mobiele apparaat en het geluid van de tv zal weer uit de Soundbar komen.

De Soundbar verschijnt niet in AirPlay2

• Om AirPlay2 in uw Soundbar in te schakelen, moet u het apparaat eerst registreren bij de Samsung Smart Things-app door akkoord te gaan met de voorwaarden van de app. (Zie pagina 23.)
• AirPlay2 werkt niet als u de Soundbar verwijdert uit de Samsung Smart Things-app.
• Controleer of de Soundbar en het Apple-apparaat verbonden zijn met hetzelfde Wi-Fi-netwerk.
• De Soundbar is compatibel met AirPlay2 die geïnstalleerd is op iOS 13.4 of hoger.

SISUKORD

01 Komponentide kontrollimine 3

02 Toote ülevaade 4

Soundbari ülapaneel....4

Soundbari alumine paneel ....4
