BRUKSANVISNING HWB660 SAMSUNG

Uppdateringsprocedur

OUT-porten på din digitala enhet.

KVALIFISERT PERSONELL. Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt. FORSIKTIG FARE FOR ELEKTRISK STØT IKKE ÅPNE.Dette symbolet angir at det er høyspenning på innsiden. Det er farlig å komme i kontakt med interne deler av dette produktet.Dette symbolet angir at det følger med viktig dokumentasjon vedrørende bruk og vedlikehold i dette produktet.Klasse II-produkt: Dette symbolet indikerer at det ikke krever jording.Hvis dette symbolet ikke vises på et produkt med strømledning, MÅ produktet ha en pålitelig kontakt med jord (jording). Vekselspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er vekselspenning.Likestrømsspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er likestrømsspenning.Forsiktig, se i instruksjonene før bruk: Dette symbolet instruerer brukeren til å se i brukerhåndboken for ytterligere sikkerhetsrelatert informasjon. ADVARSEL

• For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet. FORSIKTIG

• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.

• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.

• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.NOR - 3 FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset

overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.

4. Beskytt produktet mot fuktighet (f.eks.

vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk. Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

5. Batteriene som er brukt i dette produktet

inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG : Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.NOR - 4 INNHOLD 01 Kontrollere komponentene 6 02 Produkoversikt 7 Frontpanel/toppanel på Soundbar ------------------------- 7 Nedre panel i Soundbar ------------------------- 8 03 Bruke fjernkontrollen 9 Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) ------------------------- 9 Slik bruker du fjernkontrollen

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Utgangsspesikasjoner for de forskjellige lydeffektmodusene

Koble Soundbar til basshøyttaleren

06 Bruke en trådløs tilkobling til TV-en 24 Koble til via Bluetooth

11 Programvare-oppdatering 35 Slik kontrollerer du fastvareversjonen

Oppdateringsprosedyre

12 Feilsøking 37 13 Lisens 39 14 Lisensmerknader om åpen kildekode 40 15 Viktig merknad om service 40 16 Spesikasjonerogveiledning 41 Spesikasjoner

• Avhengig av region kan støpselet variere i utseende, eller det kan også leveres integrert i AC/DC-adapteren.

• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

• Design og spesikasjoner kan endres uten foregående varsel.NOR - 7

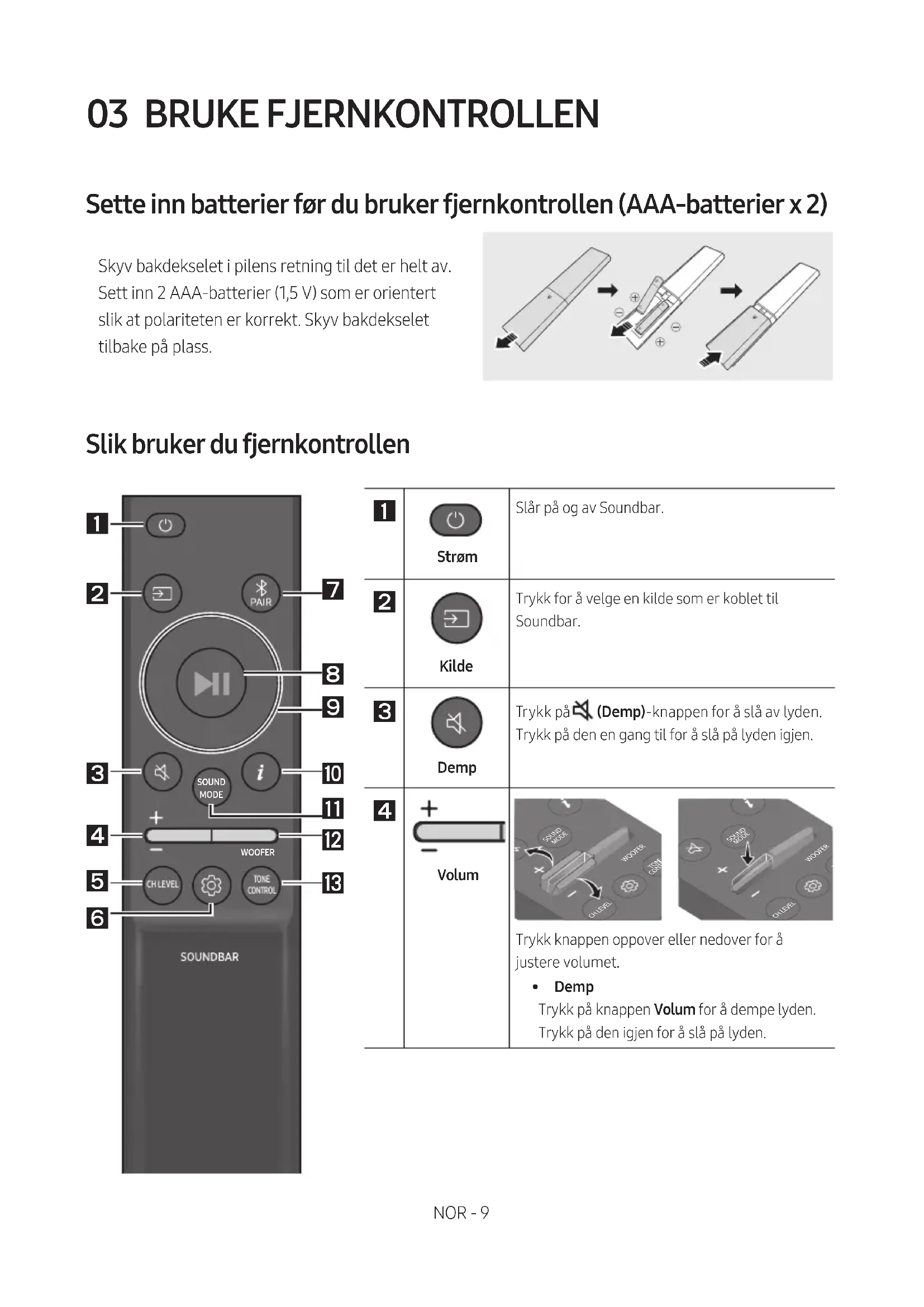

(Strøm)-knapp Slår på og av strømmen.

• Funksjonen Auto Power Down Enheten slås av automatisk i følgende situasjoner. – I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 20 minutter.

• For å slå på “BT PAIRING”-modus endrer du kilden til “BT”-modus, og deretter trykker du på og holder inne (Kilde)-knappen i mer enn 5 sekunder.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.

USB (5V 0.5A) Koble til en USB-enhet her for å spille av musikkler på USB-enheten via Soundbar.

• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.NOR - 9 03 BRUKE FJERNKONTROLLEN Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass. Slik bruker du fjernkontrollen SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Strøm Slår på og av Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Kilde Trykk for å velge en kilde som er koblet til Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Demp Trykk på (Demp)-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden igjen.

• Demp Trykk på knappen Volum for å dempe lyden. Trykk på den igjen for å slå på lyden.NOR - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Ved å trykke på knappen kan du justere volumet for hver høyttaler.

• Trykk på knappen for å velge CENTER LEVEL og juster volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.

• Hvis høyttalerne bak (selges separat) er koblet til, støttes innstillingen REAR LEVEL. For å justere volumet til REAR LEVEL mellom –6 og +6 bruker du Opp/Ned-knappene.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Lydkontroll Ved å trykke på knappen kan du angi lydfunksjonen. De ønskede innstillingene kan justeres ved å bruke Opp/Ned-knappene. AUDIO SYNC NIGHT MODE ON/OFF VOICE ENHANCE ON/OFF – AUDIO SYNC Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og Soundbar, trykker du på knappen (Lydkontroll) og velger AUDIO SYNC. Still deretter lydforsinkelsen til 0–300millisekunder ved å trykke på knappene Opp/Ned. (Ikke tilgjengelig i “USB”- eller “BT”-modus.)

Denne modusen gjør det enklere å høre talt dialog i lmer og på TV.

• Lydfunksjonen NIGHT MODE og VOICE ENHANCE kan slås ON/OFF ved å bruke Opp/ Ned-knappene.

• Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned. (Sikre at lydmodusen er satt til “STANDARD”

BT PAIRING” for å koble til en ny Bluetooth-enhet.

Avspilling/ Pause VOL WOOFER SOUNDMODEPAIR Du kan også spille av eller pause musikk ved å trykke på knappen.NOR - 11

VOL WOOFER SOUNDMODEPAIR Opp/Ned/ Venstre/ Høyre Trykk på de angitte områdene for å velge Opp/Ned/Venstre/ Høyre. Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.

• Gjenta Hvis du vil bruke Gjenta-funksjonen i “USB” -modus, trykker du på knappen Opp.

• Hoppe over musikk Trykk på knappen Høyre for å velge neste musikkl. Trykk på knappen Venstre for å velge forrige musikkl.

• ID SET Trykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET (når du kobler til en trådløs subwoofer eller trådløse høyttalere bak).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Informasjon Når den trykkes, vises informasjonen for hver modus. (Se side 7.)NOR - 12

Analyserer innholdet i sanntid og gir automatisk det optimale lydbildet basert på egenskapene til innholdet.

Fyldig 3D-lyd fra ethvert innhold. – STANDARD Spiller av original lyd.

• DRC (Dynamic Range Control) Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)

• Bluetooth Power Denne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet. Innstillingen er På som standard. – Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

SOUND MODE WOOFER TONE CONTROL CH LEVEL WOOFER- NIVÅ (BASS) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Trykk knappen oppover eller nedover for å justere nivået på basshøyttaleren (bass) til -12 eller mellom -6 til +6. For å sette basshøyttaler (bass)-volumnivået til 0 (standard), trykker du på knappen.

• Trykk på knappen for å velge TREBLE eller BASS og juster volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.NOR - 13 Bruke de skjulte knappene (knapper med mer enn én funksjon) Skjult knapp Side Knapp på fjernkontrollen Funksjon WOOFER (Opp) Fjernkontrollen til TV På/Av (Standby) Side 14 Venstre Automatisk tilkobling av TV av/på (BT klar) Side 25 Opp ID SET Side 11 (Lydkontroll) 7-bånds EQ Side 10 SOUND MODE DRC ON/OFF (Standby) Side 12 Bluetooth Power Side 12 PAIR Bluetooth-ertilkobling av/på (Standby) Side 32 Utgangsspesikasjonerfordeforskjelligelydeffektmodusene Effekt Inngang Utgang Uten trådløst bakhøyttalersett Med trådløst bakhøyttalersett SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.

Koble til strøm Bruk strømkomponentene til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

• Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten) POWER Bakside av basshøyttaler Strømledning Koble til strøm Underside av Soundbar- hovedenheten AC/DC- strømadapter HDMI

(ARC) DIGITAL AUDIO IN (OPTICAL) DC 24VUSB (5V 0.5A) HDMI OUT(TV-ARC) DC 24V Strømledning Koble til strøm

• Strømadapteren må ligge att på et bord eller på gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.NOR - 16 Koble Soundbar til basshøyttaleren Når basshøyttaleren er koblet til, kan du oppleve fyldig basslyd. Automatisk tilkobling mellom basshøyttaleren og Soundbar Når du slår på strømmen etter å ha koblet strømkablene til Soundbar og basshøyttaleren, kobles basshøyttaleren automatisk til Soundbar.

• Når automatisk paring er fullført, lyser den blå indikatoren bak på subwooferen. LED-indikatorlamper på baksiden av basshøyttaleren LED Status Beskrivelse Løsning Blå På Tilkoblet (normal drift) - Blinker Gjenoppretter tilkoblingen Kontroller at strømledningen er riktig koblet til Soundbar- enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side

Standby (med Soundbar- hovedenheten slått av) Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til. Tilkoblingen mislyktes Koble til igjen. Se instruksjonene for manuell tilkobling på side

Rød og blå Blinker Teknisk feil Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.NOR - 17 Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.

• Kontroller at Soundbar er slått på.

1. Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

• Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker. 5 Sec Bakside av basshøyttaler

2. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

• Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

• Soundbar blir automatisk slått på når ID SET er fullført. SOUNDMODE PAIR5 Sec ID SET SAMSUNG-logoen er på oversiden

3. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

Blått er på LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.NOR - 18 MERKNADER

• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått ere ganger.

• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.

• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det nnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall. FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.

• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulsen (selges separat) er fri for hindringer.NOR - 19 Koble SWA-9100S (selges separat) til en lydplanke Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttaler-sett (SWA-9100S – selges separat) til Soundbar.

1. Koble den trådløse mottakermodulen til to surround-høyttalere.

• Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

• Soundbar blir automatisk slått på når ID SET er fullført. SOUNDMODE PAIR5 Sec ID SET SAMSUNG-logoen er på oversiden FORSIKTIG

• Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-9100S, kan du høre noen hakk i basshøyttaleren.

4. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

STANDBY LINK STANDBY LINK Blått er på LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

5. Hvis SWA-9100S ikke blir koblet til, gjentar du denne prosessen fra trinn 2.NOR - 21

05 BRUKE EN KABLET TILKOBLING TIL TV-

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

• Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll. – Denne funksjonen støttes av Samsung Smart-TV-er fra 2017 eller senere som støtter Bluetooth, når du kobler Soundbar til TV-en med en optisk kabel. – Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp. Metode 1. Koble til med en optisk kabel Sjekkliste for fortilkobling

D.IN Oversiden av Soundbar

1. Koble DIGITAL AUDIO IN (OPTICAL)-kontakten på Soundbar til OPTICAL OUT-kontakten på TV-en

med en digital optisk kabel.

2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter “D.IN”-

• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.

2. “TV ARC” vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

• Hvis TV-lyden ikke kan høres, trykker du på knappen (Kilde) på fjernkontrollen eller på oversiden av Soundbar for å gå til “D.IN”-modus. Skjermen viser “D.IN” og “TV ARC” i tur og orden, og TV-lyden spilles av.

• HDMI er en funksjon som legger til rette for digital overføring av video- og lyddata med bare én kontakt.

• Når kringkastingssignalene er i Dolby Digital-format og innstillingen for “lydformat for digital utgang” er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)NOR - 24

BRUKE EN TRÅDLØS TILKOBLING TIL TV-EN Koble til via Bluetooth Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

• Det er bare mulig å koble til én TV om gangen. SOUND MODE PAIR ELLER Den første tilkoblingen

1. Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for “BT PAIRING”.

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter “BT”. “BT” endres automatisk til “BT PAIRING” etter noen få sekunder eller endres til “BT READY” hvis det nnes en lagret tilkobling. b. Når “BT READY” vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise “BT PAIRING”.

En tilgjengelig Soundbar vises med “Needs pairing” eller “Paired” på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

• Når TV-en er koblet til, vises [TV-navn] → “BT” på frontdisplayet på Soundbar.

4. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. “[AV] Soundbar B6-Series” vises i listen, fjerner du den.

• Gjenta deretter trinn 1 til 3. MERK

• Etter at du har koblet Soundbar til TV-en for første gang, bruker du “BT READY”-modus til å koble til igjen.NOR - 25 Koble Soundbar fra TV-en Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke “BT”.

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)

• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status “BT READY”. (for å veksle mellom På → Av) Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.

• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold: – Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis to eller ere Bluetooth-enheter pares samtidig med Soundbar. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.NOR - 26

1. Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten

ved hjelp av en digital optisk kabel.

2. Velg “D.IN”-modus ved å trykke på knappen (Kilde) på toppanelet eller på fjernkontrollen.NOR - 27

Oversiden av Soundbar

4. Spill av musikkler fra lagringsenheten via Soundbar.

• Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter. Kompatibilitetsliste Filtype Kodek Samplingsrate Bithastighet *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~128kbps Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~128kbps *.aac AAC 16kHz ~ 96kHz 48 ~320kbps A AC- LC 16kHz ~ 96kHz 128 ~192kbps 5.1-kanaler 320Kbps HE-AAC 24kHz ~ 96kHz 48 ~64kbps 5.1-kanaler 160kbps *.wav - 16kHz ~ 48kHz Opp til 3000kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps *.ogg OGG 1.1.0 16kHz ~ 48kHz 50 ~500kbps

• Hvis det er for mange mapper (rundt 200) og ler (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av lene.

• Soundbar støtter bare USB-enheter med lsystemene FAT16 (~2GB), FAT32 (~2TB) eller NTFS

Koble til via Bluetooth Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

• Tilkoblingen er begrenset til én TV eller to Bluetooth-enheter samtidig. SOUND MODE PAIR ELLERBluetooth-enhet Den første tilkoblingen

1. Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for “BT PAIRING”.

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter “BT”. “BT” endres automatisk til “BT PAIRING” etter noen få sekunder eller endres til “BT READY” hvis det nnes en lagret tilkobling. b. Når “BT READY” vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise “BT PAIRING”.

2. Velg “[AV] Samsung Soundbar B6-Series” fra listen.

• Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → “BT” på frontdisplayet.

3. Spill av musikkler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du “BT READY”-modus til å koble til igjen.NOR - 30 Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.

• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).

• Når du har paret lydplanken til en Bluetooth-enhet, og du velger “[AV] Samsung Soundbar B6- Series” fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til “BT”-modus. – Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

• Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises “BT READY” på skjermen til Soundbar. Bluetooth Power På (SOUND MODE) Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth- funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

Koble Bluetooth-enheten fra Soundbar Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.

• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar “BT DISCONNECTED” på frontdisplayet. Koble Soundbar fra Bluetooth-enheten Trykk på knappen (Kilde) på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke BT.

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)

• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar “BT DISCONNECTED” på frontdisplayet. MERKNADER

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, når: – En del av kroppen er i kontakt med mottaker / sender på en Bluetooth-enhet eller Soundbar. – Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler. – Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.

• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.

• Bluetooth-forbindelsen bare fungerer når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

• Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.NOR - 32 Bluetooth-multitilkobling Soundbar kan kobles til 2 Bluetooth-enheter samtidig. Bluetooth-enhet A Bluetooth-enhet B

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 29)

2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.

3. Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken

fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.

4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

2. Bare i “BT”-modus: Trykk og hold inne (Kilde)-knappen øverst på Soundbar i mer enn fem

sekunder slik at Soundbar går inn i “BT PAIRING”-paringsmodus. På Bluetooth-enhetsiden slår du på Bluetooth og velger Soundbar fra listen over tilgjengelige enheter. Soundbar kobles automatisk til Bluetooth-enheten.

3. En andre Bluetooth-enhet kan pares og kobles til Soundbar med samme metode.

Hvis du prøver å koble til en tredje enhet, vil en tilkoblet enhet som ikke spiller av lyd miste dens Bluetooth-tilkobling, men vil fortsatt være paret med Soundbar.

4. Du kan med samme metode pare opptil åtte Bluetooth-enheter, men bare de to siste vil være

• Soundbar blir koblet fra Bluetooth-enheter når den får en tilkoblingsforespørsel fra en Samsung- TV.

• Standardinnstillingen for Soundbar er “ON-BT MULTI CONNECTION”, men for gjenoppretting til modus uten ertilkobling fra en annen modus holder du inne PAIR-knappen på fjernkontrollen i mer enn fem sekunder i ventemodus, til “OFF-BT MULTI CONNECTION” vises på skjermen.NOR - 33 10 INSTALLERE VEGGFESTET Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.

• Ikke installer på et sted med høy temperatur eller fuktighet.

• Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen.

• Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper.

gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

4. Bor et hull i veggen ved hvert merke ved

• Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

5. Skyv en skrue (følger ikke med) gjennom

hver Festeskrue, og skru deretter til hver skrue i hullet. (Følger ikke med)

6. Monter de 2 Veggfestebrakettene riktig vei

på undersiden av Soundbar med 2 Skruene. USB (5V 0.5A) DC 24V

• Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar. Baksiden av Soundbar Høyre side av SoundbarNOR - 35

nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

• Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene. 11 PROGRAMVARE- OPPDATERING Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden. USB-port HDMI HDMI TO TV(ARC)DIGITAL AUDIO IN (OPTICAL)DC 24VUSB (5V 0.5A) USB (5V 0.5A)

(OPTICAL) Hvis en oppdatering tilbys, kan du oppdatere fastvaren ved å koble en USB-enhet der fastvareoppdateringen er lagret, til USB-porten på Soundbar. Mer informasjon om hvordan du laster ned oppdateringsler, nnes på nettstedet til Samsung (www.samsung.com

Support). Velg deretter produkttypen eller angi modellnummeret for Soundbar, velg alternativet Programvare og apper og deretter Nedlastinger. Vær oppmerksom på at navnene på menyalternativene kan variere. Slik kontrollerer du fastvareversjonen

3. Hver versjon vises i følgende rekkefølge på

• R2-VERSJONSDISPLAY – Bakre R2--- ikke tilkoblet – Bakre R2xxx tilkobletNOR - 36 Oppdateringsprosedyre Viktig: Oppdateringsfunksjonen sletter alle brukerinnstillinger. Vi anbefaler at du skriver ned innstillingene dine så det blir lettere å stille dem inn igjen etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren tilbakestiller subwoofer-forbindelsen også.

1. Koble en USB-ash-enhet til USB-porten på

datamaskinen. Viktig: Kontroller at det ikke er noen musikkler på USB-ash-enheten. Det kan gjøre at oppdateringen av fastvaren mislykkes.

USB-minnepinne og velg “Pakk ut her” for å pakke ut mappen.

4. Slå av Soundbar og sett inn USB-pinnen med

modus. Innen 3 minutter vises “UPDATE” og oppdateringen begynner. Når oppdateringen er fullført, slår Soundbar seg av og deretter på automatisk.

6. Trykk på (Volum)-knappen på

toppanelet i fem sekunder. “INIT” vises på skjermen og Soundbar slås av. Oppdateringen er fullført.

• Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.

7. Gjenopprett innstillingene på Soundbar.

Hvis UPDATE ikke vises

1. Slå av Soundbar, koble fra og koble deretter

USB-lagringsenheten som inneholder oppdateringslene, til USB-porten på Soundbar på nytt.

2. Trekk ut strømledningen til Soundbar, sett

den i støpslet igjen, og slå deretter på Soundbar. MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydler som støttes av Soundbar, blir lagret på USB-lagringsenheten.

• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.

• Etter at oppdateringen er fullført, blir brukeroppsettet i Soundbar initialisert slik at du kan angi innstillingene dine på nytt. Det anbefales å skrive ned innstillingene slik at du enkelt kan tilbakestille dem etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren også tilbakestiller koblingen til basshøyttaleren. Hvis koblingen til basshøyttaleren ikke gjenopprettes automatisk etter oppdateringen, kan du se side 16. Hvis programvareoppdateringen mislykkes, kontrollerer du om det kan være en feil med USB-minnepinnen.

• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.

• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.NOR - 37 Soundbar slås ikke på. ; Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten. Soundbar fungerer ikke som den skal. ; Når du har fjernet strømledningen, sett den inn igjen. ; Slå den eksterne enheten av og på igjen, og prøv på nytt. ; Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 7.) Hvis fjernkontrollen ikke fungerer. ; Pek fjernkontrollen rett mot Soundbar. ; Bytt ut batteriene med nye. Soundbar spiller ikke av noe lyd. ; Volumet på Soundbar er for lavt eller dempet. Juster volumet. ; Når en ekstern enhet (STB, Bluetooth- enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. ; For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( )

• Lydformat for digital utgang) Soundbar kobles ikke til via Bluetooth. ; Når du kobler til en ny enhet, bytt til “BT PAIRING” for tilkobling. (Trykk på PAIR- knappen på fjernkontrollen eller trykk på (Kilde)-knappen på innfatningen i minst 5 sekunder.) ; Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten. ; Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( )

• Lyd → Lydutgang → Bluetooth- høyttalerliste) ; Den automatiske TV-tilkoblingen kan være deaktivert. Mens Soundbar er i “BT READY”, trykk og hold nede Venstre-knappen på Soundbar-fjernkontrollen i fem sekunder for å velge ON-TV CONNECT. Hvis du ser OFF-TV CONNECT, trykk og hold nede Venstre-knappen på nytt i fem sekunder for å bytte valget. ; Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt. ; Initialiser produktet og prøv igjen. (Se side 36.) Lyden blir borte når den er koblet til via Bluetooth. ; Hvis enheten som er koblet til Bluetooth, yttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar. ; Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene. Bluetooth-ertilkoblingfungererikke. ; Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-ertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen. ; Kontroller om innstillingen for Bluetooth- ertilkobling er slått på. (Se avsnittet “Soundbar kobles ikke til via Bluetooth.”) ; Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen. ; Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet “Lyden blir borte når den er koblet til via Bluetooth.”. Soundbar slås ikke automatisk på sammen med TV-en. ; Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.NOR - 39 13 LISENS Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners. [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.NOR - 40 14 LISENSMERKNADER OM ÅPEN KILDEKODE For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com) 15 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.

• Du kan bli belastet med et administrasjonsgebyr hvis (a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken). (b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

• Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.NOR - 41

16 SPESIFIKASJONER OG VEILEDNING

Spesikasjoner Modellnavn HW-B660

BT maks. sendereffekt SRD maks. sendereffekt 100 mW ved 2,4 GHz–2,4835 GHz 25 mW ved 5,725 GHz–5,825 GHz Basshøyttalerens navn PS-WB65D Vekt 5,1 kg Dimensjoner (B x H x D) 184,0 x 346,0 x 295,0 mm FORSTERKER Nominell utgangseffekt 250W

UTGANGSEFFEKT, TRÅDLØS ENHET

SRD maks. sendereffekt 25 mW ved 5,725 GHz–5,825 GHz Totalt strømforbruk i hvilemodus (W) 2,0W Bluetooth Metode for deaktivering av port Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power- funksjonen. MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesikasjonene uten varsel.

2. Fjern stikket fra stikkontakten i tordenvejr.

2. Slut strømkablet til strømadapteren, og derefter til Soundbar.

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

på din digitale enhed.
