BRUKSANVISNING VCP 4230 GRUNDIG

1.4 Kassering av batterierna

5.2 Rengöring av borsten

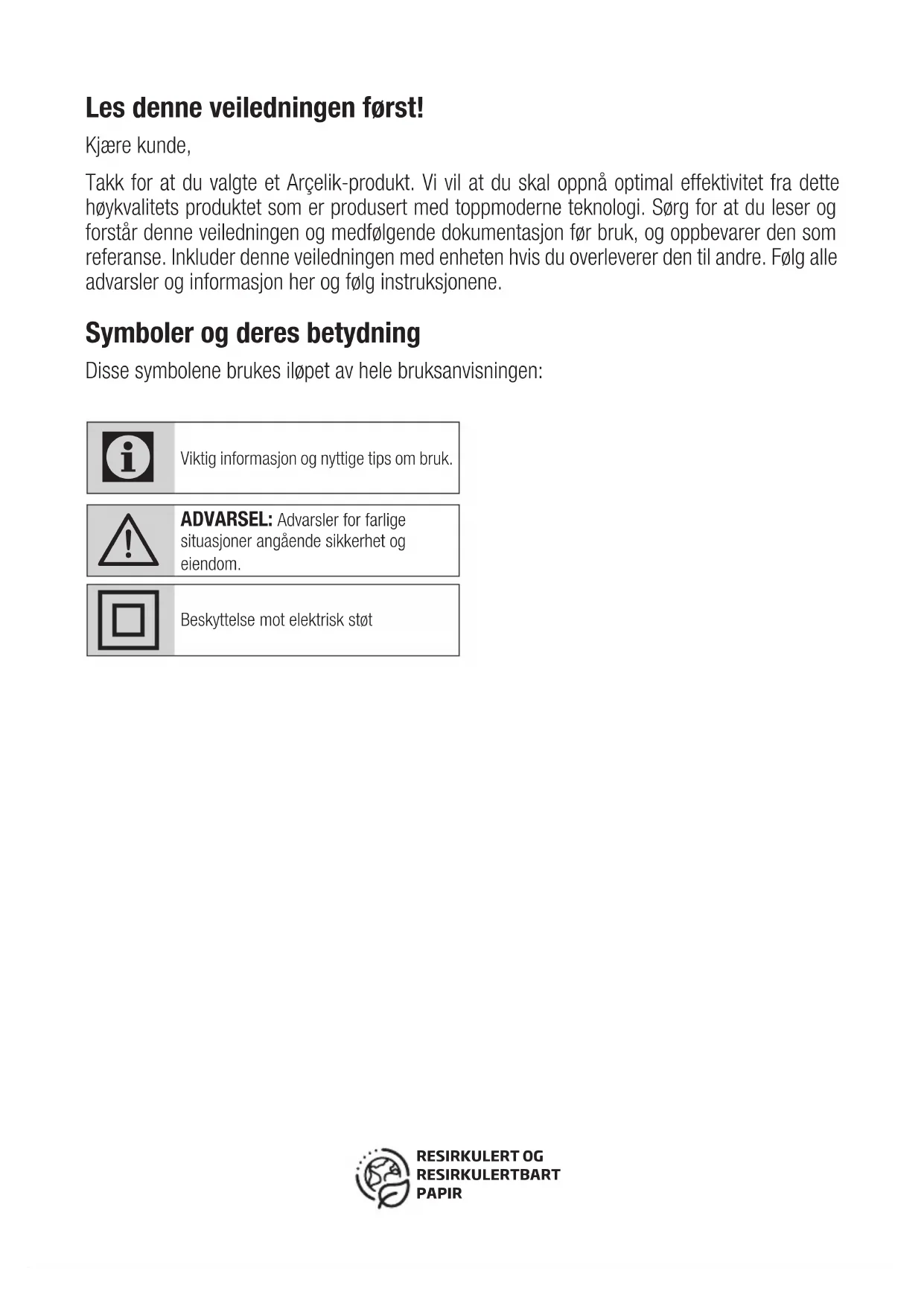

Takk for at du valgte et Arçelik-produkt. Vi vil at du skal oppnå optimal effektivitet fra dette høykvalitets produktet som er produsert med toppmoderne teknologi. Sørg for at du leser og forstår denne veiledningen og medfølgende dokumentasjon før bruk, og oppbevarer den som referanse. Inkluder denne veiledningen med enheten hvis du overleverer den til andre. Følg alle advarsler og informasjon her og følg instruksjonene.

Symboler og deres betydning

Disse symbolene brukes iløpet av hele bruksanvisningen:

Viktig informasjon og nyttige tips om bruk.

ADVARSEL: Advarsler for farlige situasjoner angående sikkerhet og eiendom.

Beskyttelse mot elektrisk støt

1 Viktige sikkerhets- og miljøinstrukser

Dette avsnittet inneholder sikkerhetsinstruksjoner for å forhindre farer som kan føre til personskade eller skade på materiell.

Enhver garanti er ugyldig hvis disse instruksjonene ikke følges.

1.1 Generell sikkerhet

• Dette apparatet overholder internasjonale sikkerhetsstandarder.
• Denne enheten kan brukes av barn over 8 år, mennesker med fysiske, sensoriske eller mentale problemer eller mennesker som mangler erfaring eller kunnskap; så lenge kontroll sikres eller informasjon er gitt om farene. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

- Strømforsyningen din skal være i samsvar med informasjonen som er spesifisert på typekoden.

- Ikke bruk apparatet med en

skjøteledning.

• For å forhindre skade på strømledningen, må du forhindre at den blir klemt, krøllet eller gnidd mot skarpe kanter.
• Apparatet skal ikke berøres med fuktige eller våte hender mens det er koblet til.
• Ikke trekk i ledningen mens du trekker ut stikkontakten.
• Ikke støvsug brannfarlige materialer og sørg for at sigarettasken blir avkjølt før du støvsuger den.
• Ikke støvsug vann og andre væsker.
• Beskytt apparatet mot nedbør, fuktighet og varmekilder.
• Ikke bruk apparatet i eller i nærheten av eksplosive eller brennbare omgivelser og stoffer.
• Koble fra apparatet før rengjøring og vedlikehold.
• Ikke rengjøre apparatet eller strømledningen ved å senke dem i vann.
• Ikke demonter apparatet.
• Bruk bare originale deler eller deler anbefalt av produsenten.

1 Viktige sikkerhets- og miljøinstrukser

• For å forhindre blokkering av filteret eller skade på motoren, må du ikke støvsuge sement, gips eller fragmenter av komprimert papir.
• Apparatet skal bare brukes med adapteren som leveres sammen med apparatet.
• Ikke bruk apparatet uten filtre, det kan bli skadet.
• Hvis du oppbevarer emballasje-materialet, må du oppbevare det utilgjengelig for barn.
• Dette apparatet er ikke beregnet på å brukes av personer, inkludert barn, med fysiske, sensoriske og psykiske funksjonshemninger, eller de som ikke har tilstrekkelig erfaring og kunnskap om hvordan apparatet skal brukes, med mindre de er under tilsyn av en person som er ansvarlig for deres sikkerthet eller der er informert om betjeningen av apparatet.
• Barna skal overvåkes for å for-hindre at de leker med apparatet.

• Koble til adapteren og ta ut batteripakken før rengjøring eller vedlikehold.

• For å unngå fare må skadede adaptere skiftes ut av produsenten, produsentens autoriserte representant eller en tilsvarende kvalifisert tekniker.

• Hold fingrene, håret og løse klær vekk fra bevegelige deler eller klaringer mens du støvsuger.
• Batterier skal tas ut av apparatet før apparatet avhendes;
• Koble apparatet fra strømforsyningen før du tar ut batteriet.
• Kast brukte batterier i samsvar med lokale lover og regler.
• Batteriene som følger med dette apparatet, skal bare byttes ut sammen med kvalifiserte personer.
• Apparatet er ikke ment å brukes til kommersielle formål. Dette apparatet er ikke designet for kommersiell bruk, det er ment for hjemmebruk og i følgende bruksområder:

- I personalkjøkkenene i butikkene, kontorene og andre arbeidsmiljøer

- I gårdshus;

1 Viktige sikkerhets- og miljøinstrukser

• Av kunder i hoteller, motelle eller andre overnattingsfasiliteter
• På herberger, eller lignende miljøer.

- ADVARSEL: Bruk den flyttbare forsyningsenheten HCX1501-3200450E (VCP 4230), HCX1501-2700500E (VCP 4130) som følger med apparatet til å lade batteriet.

- Dette apparatet skal ikke betjenes av barn og personer med begrensede fysiske, sensoriske og kognitive ferdigheter eller personer med manglende erfaring og kunnskap med mindre de er under tilsyn eller mottar de relevante instruksjonene.

- Barna skal overvåkes for å forhindre at de leker med apparatet.

1.2 Overholdelse av WEEE-regelverket og avfallshändtering

Dette produktet inneholder ikke de farlige og forbudte materialene som er angitt i «Forskrift om kontroll av avfall fra elektrisk og elektronisk utstyr» publisert av departementet for miljø og urbanisering i Republikken Tyrkia. Oppfyller WEEE-

regelverket. Dette produktet ble produsert av resirkulerba-

re og gjenbrukbare deler og materialer av høy kvalitet. Produktet må derfor ikke avhendes sammen med annet husholdningsavfall og ved slutten av levetiden. Ta det til et mottak for elektrisk og elektronisk utstyr. Du kan spørre din lokale administrasjon om disse innsamlingsstedene. Du kan bidra til å beskytte miljøet og naturressursene ved å levere de brukte produktene til resirkulering.

1.3 Emballasjeinformasjon

Ikke kast emballasjeavfallet sammen med husholdningsavfall eller annet avfall, og kast det på innsamlingsstedene for emballasje utpekt av lokale myndigheter.

1.4 Avfallsbatterier

Forsikre deg om at avfallsbatterier kastes i samsvar med lokale lover og regler. Symbolet på batteriet og emballasjen indikerer at batteriet som leveres med produktet ikke skal betraktes som husholdningsavfall. Dette symbolet kan brukes i kombinasjon med et kjemisk symbol i enkelte regioner. Hvis batteriene inneholder mer enn 0,0005 % kvikksølv og mer enn 0,004 % bly, tilsettes Hg-kjemikaliet for kvikksølv og Pb-kjemikaliesymbolet legges til for bly under symbolet. Ved å sikre at batteriene blir kastet riktig, vil du bidra til å forhindre mulig skade på miljøet og menneskers helse på grunn av feil avhending av batteriene.

1.5 Hva du bør gjøre for å spare energi

• Når du bruker apparatet, må du justere hastighetsinnstillingene i henhold til overflaten for å spare energi.
• Normalt brukes lavere hastigheter når du rengjør harde overflater, gardiner og sofaer, mens du bruker høye hastigheter til rengjøring av tepper.

2 Oversikt

2.1 Kontroller og komponenter

1. LED-indikatorer for ladeindikator
2. Knapp for hastighetsjustering
3. På/-av-bryter
4. Åpningsring for støvbeholder
5. Støvbeholder
6. Utløserknapp for stav
7. Bryter for fjerning av enhet
8. Ladestasjon
9. Tilbehørsdeler
10. Rør
11. Utløserknapp for børste
12. Elektrisk turbobørste
13. Ladeadapter
14. Støvbørste
15. Smalt munnstykke
16. Skrue (4 stk)
17. Blindnagle (4 stk)

2.2 Tekniske data

	VCP 4230 VCP	4130
Nominell inngangseffekt 150 W	10 W
Inngang 100 - 240 V~ 50-60 Hz 0,5 A
Produksjon	32 V =0.45 A 27 V	0.5 A=
Ladetid 4-6 timer
Driftsperiode under maksimal effekt	17 minutter
Driftsperiode under minimum effekt	45 minutter

Rettighetene til å foreta tekniske og designmessige endringer er forbeholdt.

Verdiene som følger med apparatet eller tilhørende dokumenter er laboratoriemålinger i henhold til de respektive standardene. Disse verdiene kan variere avhengig av bruks- og miljøforhold.

2 Oversikt

Parameter for ekstern parameter

	VCP 4230 VCP 4130
Produsent Guangdong Huachuangxing Power Supply Co.,Ltd
Modell-ID HCX1501-3200450E		HCX1501-2700500E
Inngangsspenning 100-240V~
Inngangsfrekvens 50-60Hz
Inngangsstrøm 0.5A
Utgangsspenning 32.0V 27.0V
Utgangsstrøm 0.45A 0.5A
Utgangseffekt 14.4W 13.5W
Gjennomsnittlig aktiv effektivitet	85.5% 84.39%
Effektivitet ved lav belastning (10 %)	83.33% 70.65%
Strømforbruk uten belastning	0.041W 0.071W

3 Montering

3.1 Tiltenkt bruk

3.2 Installasjon av ladestasjon

112-114 cm

Plasser ladestasjonen (8) i en høyde på 112- 114 cm cm fra bakken.

1- Fest fire blindnagler (17) til veggen
2- Plasser fire skruer (16) på plasseringene på ladestasjonen (8) og fest dem på blindnaglene på veggen.

Koble ladeadapteren (13) til stikkontakten.

3.3 Installasjon av hoveddel og børste

Skyv staven (10) i pilens retning mot kroppen ved å trykke på utløserknappen (6).

Trykk på utløserknappen for elektrisk børste (11) på den elektriske turbobørsten (12) og skyv den i pilens retning mot staven.

Fest et smalt munnstykke (15) og en børste (14) til ladestasjonen (8).

4 Betjening

4.1 Lading av apparatet

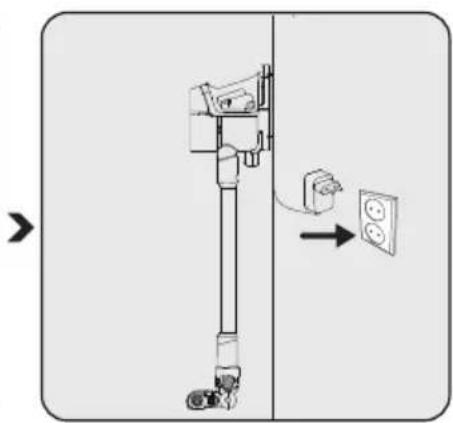

Plasser apparatet på ladestasjonen (8).

Etter å ha plassert støvbeholder (5) på ladestasjonen (8), skyver du apparatet mot ladestasjonen.

Koble ladeadapteren (13) til stikkontakten.

- Når alle nivåer av LED-ladepampene (1) lyser, indikerer dette at ladingen av apparatet er fullført.

Det tar opptil 4 til 6 timer å lade apparatet skikkelig. Apparatet skal ikke brukes när det lades.

Hvis apparatet plasseres på ladestasjonen (8) mens det er i bruk, skal det stoppes automatisk.

4.2 Oppstart

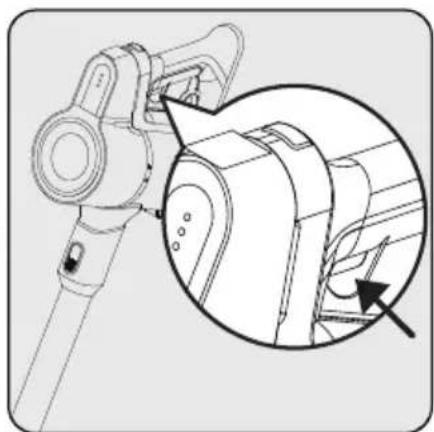

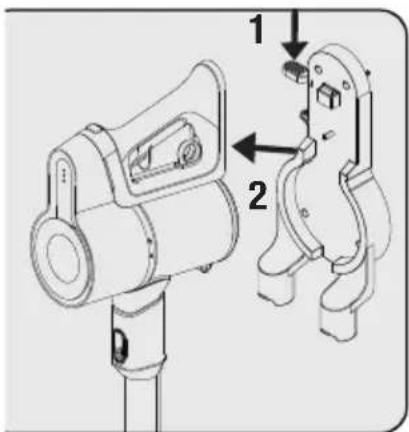

1- Skyv apparatets utløsningsbryteren (7) på ladestasjonen (8) nedover og trekk apparatet mot deg selv samtidig.

2- Fjern apparatet fra ladestasjonen (8).

Trykk på av/på-bryteren (3) for å bruke apparatet. Apparatet begynner å kjøre med minimum hastigheten när du trykker på av/på-bryteren.

Trykk på hastighetsjusteringsknappen (2) for å bytte til maksimal hastighet när du kjører i laveste hastighet.

Trykk på hastighetsjusteringsknappen (2) igjen for å bytte til minimumshastighet når du kjører i maksimal hastighet.

4 Betjening

Det kobles til for lading før batteriet lades ut helt. Apparatet kan oppbevares kontinuerlig mens det lades på ladestasjonen (8) helt til neste operasjon.

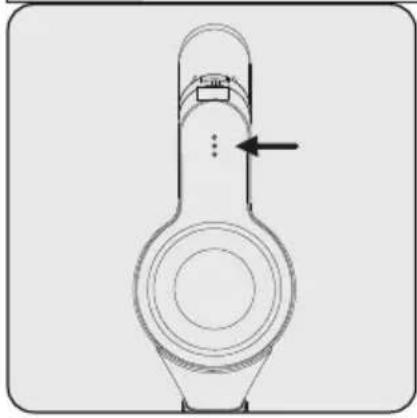

Vær oppmerksom på LED-strømlampene (1) under drift. Disse lampene slås gradvis av når ladenivået reduseres, og når alle lampene er slått av og én lampe lyser rødt, er ladingen på apparatet i ferd med å ta slutt. Apparatet slutter å fungere automatisk etter en kort stund når den røde LED-lampen lyser.

Dette apparatet er egnet for bruk på tepper og harde gulv.

4.3 Tilbehør

Smalt munnstykke (15):

Egnet for støvsuging av baksiden av møblene, områder som er vanskelige å nå og trange områder.

Støvbørste (14): Egnet for støvsuging av gardiner, voksmøbler og delikate og skjøre gjenstander.

5 Rengjøring og vedlikehold

Slå av og koble fra apparatet før rengjøring.

ADVARSEL: Bruk aldri bensin, løsemiddel, slipende rengjøringsmidler, metallgjenstander eller harde børster til å rengjøre apparatet.

ADVARSEL: Filtrene kan bli deformert i over tid som følge av bruk. Det skal erstattes med en nytt for å hindre tap av ytelse. Kontakt kundeservice for å kjøpe et nytt.

5.1 Rengjøring av støvbeholder og filtre

ADVARSEL: Ikke vask filtrene.

Vi anbefaler å rengjøre støvbeholderen (5) etter hver operasjon.

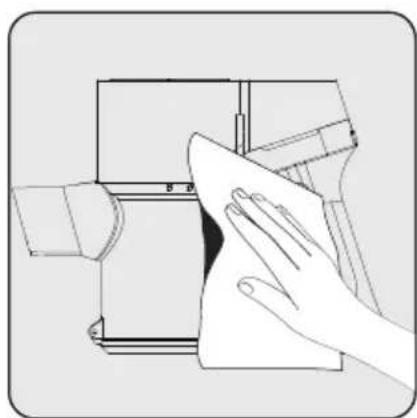

Trekk åpningsringen til støvbeholderlokket (4) til siste punkt. Støvbeholderlokket åpnes. Tøm alt støvet det inneholder.

For detaljert rengjøring av filtre, fjern støvbeholderhuset ved å vri det mot klokken mens du trekker lett i støvbeholderringen (4).

5 Rengjøring og vedlikehold

Trekk EPA E10 og plastfilterholdingen fra EPA E10-håndtaket.

Skill EPA E10 og plastfilter fra hverandre.

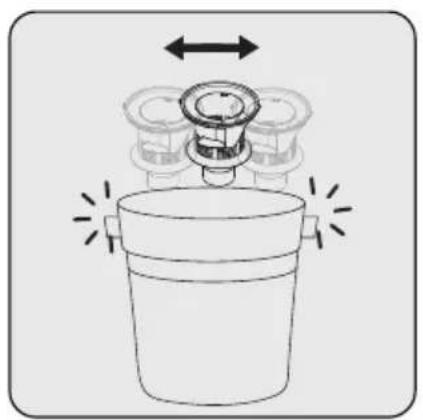

Fjern støvet på EPA E10-filteret ved å banke det mot en hard overflate, som for eksempel en søppelbøtte, eller ved å bruke en børste.

Fjern støvet på plastfilteret ved å banke det mot en hard overflate, som for eksempel en søppelbøtte, eller ved å bruke en børste.

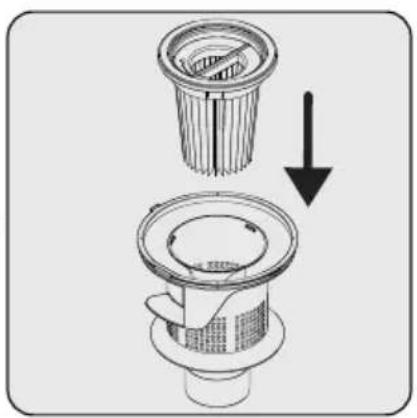

Før tennene i støvbeholderen til hullene på kroppen, og fest deretter beholderen ved å vri med klokken til du hører klikkelyden.

5 Rengjøring og vedlikehold

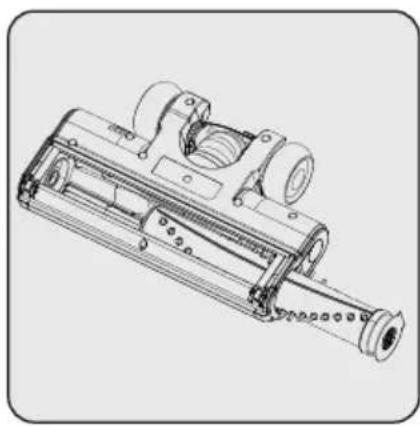

5.2 Rengjøring av børsten

ADVARSEL: Ikke vask turbobørsten (8) og hovedrullebørsten.

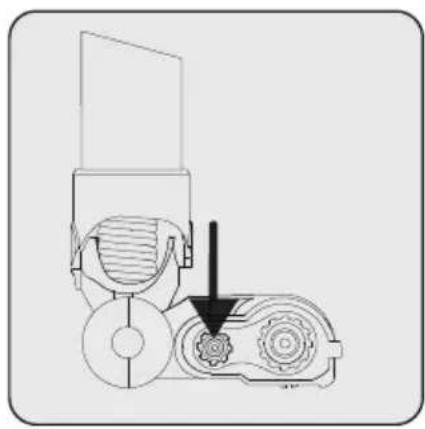

Trykk på utløserknappen for rullebørsten.

Fest rullen tilbake på plass ved å skyve den.

5.3 Lagring

• Hvis du ikke har tenkt å bruke apparatet på lenge, må du lagre det nøye.
• Koble fra apparatet.
• Sørg for at apparatet holdes utilgjengelig for barn.
• Hvis du ikke skal bruke batteriet over lengre tid, må du oppbevare det på et kjølig og tørt sted i halvadet tilstand. Ikke lad eller lad ut helt.
• Oppbevar batteriet på et ikke-ledende materiale, og la ikke batteriet komme i kontakt med metall direkte. Dette skal skade batteriet.

5.4 Transport og frakt

• Apparatet skal böres med originalemballasjen under transport og frakt. Apparatets emballasje beskytter det mot fysiske skader.
• Ikke legg tunge gjenstander på apparatet eller emballasjen. Ellers kan apparatet bli skadet.
• Hvis apparatet mistes i gulvet, kan det hende at apparatet ikke fungerer, eller det kan oppstå permanente skader.
