BRUGSANVISNING VCP 4230 GRUNDIG

Les denne veiledningen først!

Kjære kunde,

- Bruk ikke apparatet hvis strømledningen eller apparatet er skadet. Kontakt autorisert service.

Dette apparatet er ment for husholdningsbruk og er ikke egnet for industriell bruk.

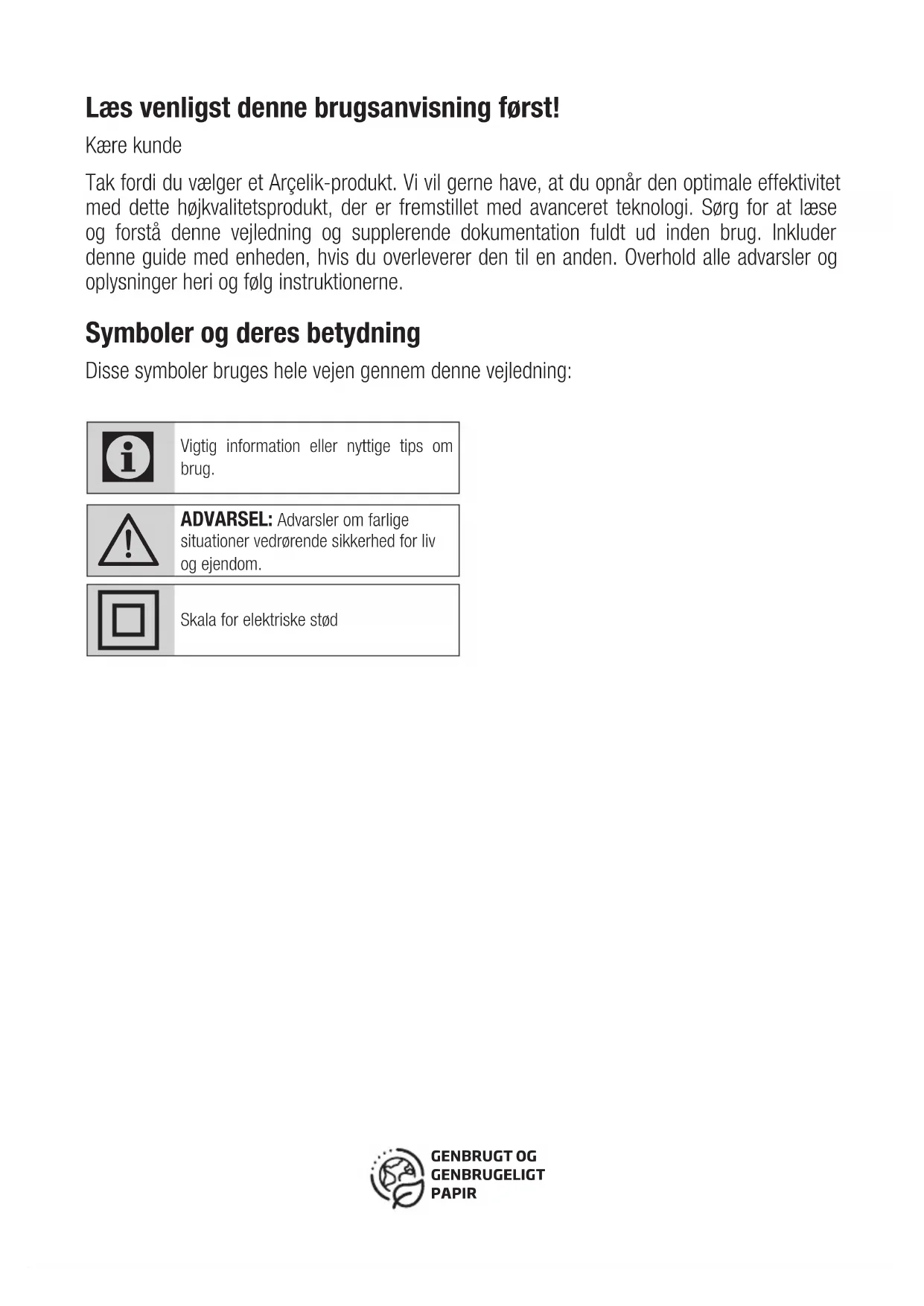

Læs venligst denne brugsanvisning først!

Kære kunde

Tak fordi du vælger et Arçelik-produkt. Vi vil gerne have, at du opnår den optimale effektivitet med dette højkvalitetsprodukt, der er fremstillet med avanceret teknologi. Sørg for at læse og forstå denne vejledning og supplerende dokumentation fuldt ud inden brug. Inkluder denne guide med enheden, hvis du overleverer den til en anden. Overhold alle advarsler og oplysninger heri og følg instruktionerne.

Disse symboler bruges hele vejen gennem denne vejledning:

Vigtig information eller nyttige tips om brug.

Skala for elektriske stød

1 Vigtige instruktioner om miljø og sikkerhed.

Dette afsnit indeholder sikkerheds-instruktioner for at forebygge farer, der kan medføre personskade eller materiel skade.

Enhver garanti bortfalder, hvis disse instruktioner ikke bliver fulgt.

1.1 Generel sikkerhed

• Dette apparat overholder de internationale sikkerhedsstandarder.
• Denne enhed kan bruges af børn over 8 år, personer med fysiske, høre- eller mentale udfordringer eller personer med manglende erfaring eller viden, så længe kontrollen sikres eller der gives oplysninger om farerne. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.
• Brug ikke apparatet, hvis strømkablet eller selve apparatet er beskadiget. Kontakt teknisk service.
• Din lysnet-strømforsyning skal være på linje med de angivne oplysninger på typeskiltet.
• Brug ikke apparatet med en

forlængerledning!

• For at forebygge skade på strømkablet, skal for forhindre det i at blive klemt, skåret eller gnedet mod skarpe kanter.
• Rør ikke ved apparatet eller dets stik med fugtige eller våde hænder, när apparatet er tilsluttet.
• Træk ikke i strømkablet, när du trækker stikket ud af stikkontakten.
• Støvsug ikke brændbare materialer og sørg for at cigaretaske afkøles før du støvsuger dem.
• Støvsug ikke vand og andre væsker.
• Beskyt apparatet imod oversvømmelse, fugt og varmekilder,
• Brug ikke apparatet i eller nær eksplosive eller brændbare miljøer og stoffer.
• Tag maskinens stik ud af stikkontakten under rengøring og vedligeholdelse.
• Dyp ikke apparatet eller dets strømkabel i vand for at rense

1 Vigtige instruktioner om miljø og sikkerhed.

det.

• Skil ikke apparatet ad.
• Brug kun de originale reservedele og/eller dele anbefalet af producenten.
• For at forhindre blokering af filteret eller skade på motoren, skal du ikke støvsuge cement, gips eller dele af pap.
• Brug apparatet med den adapter, der leveres med apparatet.
• Brug ikke apparatet uden filtre, det kan blive beskadiget.
• Hvis du opbevarer emballagen, skal du opbevare dem utilgængeligt for børn.
• Dette apparat er ikke beregnet til at blive brugt af personer med fysiske, sensoriske og mentale handicap herunder eller dem, der ikke har tilstrækkelig erfaring og viden om dets brug, medmindre de er under opsyn af en person med ansvar for deres sikkerhed eller de er oplyst om apparatets brug.

- Børn skal være under opsyn for at forhindre dem i at lege med produktet.

• Sluk for adapteren og fjern batteripakken før rengøring eller vedligeholdelsesprocedure.
• For at undgå farerisiko, skal en beskadiget adapter udskiftes af fabrikanten, dennes autoriserede repræsentant eller en tilsvarende kvalificeret tekniker.
• Hold dine fingre, hår og løst tøj væk fra bevægelige dele, mens du støvsuger.
• Batterier skal fjernes fra apparatet før su bortskaffer det.
• Afbryd apparatet fra strømforsyningen før du fjerner batteriet.
• Bortskaf brugte batterier i overensstemmelse med lokale love og forordninger.
• Batterierne inkluderet i dette apparat må kun udskiftes af kvalificerede personer.
• Dette apparat må ikke anvendes til kommercielle formål. Dette apparat er ikke designet til kommerciel brug, det er beregnet til hjemmebrug og andvendelser som følger:

1 Vigtige instruktioner om miljø og sikkerhed.

• I personalekøkkener i butikkerne kontorer og andre arbejdsmiljøer
• I landbrugsejendomme;
• Af kunder på hoteller, moteller og andre indkvarteringsfaciliteter
• På hostels eller lignende miljøer

- ADVARSEL: Brug den aftagelige strømforsyningsenhed HCX1501-3200450E (VCP 4230), HCX1501-2700500E (VCP 4130) til at oplade batteriet med.

- Dette apparat må ikke bruges af børn og personer med begrænsede fysiske, sensoriske og kognitive evner eller folk med manglende erfaring og viden, med mindre de er under opsyn eller de har fået relevante instruktioner.

- Børn skal være under opsyn for at forhindre dem i at lege med produktet.

1.2 Overholdelse af WEEE-regulativer og bortskaffelse af affaldsproduktet

Dette produkt indeholder ikke de farlige og forbudte materialer, der er angivet i "Forordningen om kontrol med affald af elektrisk og elektronisk udstyr" udgivet af Ministeriet for miljø og urbani-

sering i Republikken Tyrkiet. Overholder AEEE-regulativer. Dette produkt blev fremstillet af genanvendelige og genbrugelige dele og materialer af høj kvalitet. Bortskaf ikke affaldsproduktet sammen med normalt husholdnings- og andet affald ved slutningen af dets levetid. Bring det til en central til genanvendelse af elektrisk og elektronisk udstyr. Du kan spørge din lokale administration om disse indsamlingssteder. Du kan hjælpe med at beskytte miljøet og naturressourcerne ved at levere de brugte produkter til genbrug.

1.3 Emballageoplysninger

Produktets emballage er lavet af genbrugsmaterialer, i overensstemmelse med den nationale lovgivning.

Smid ikke emballagen ud som affald med husholdningsaffaldet eller andet affald, kasser dem på de særlige indsamlingssteder udpeget af de lokale myndigheder.

1.4 Affaldsbatterier

Sørg for at affaldsbatterier bortskaffes i overensstemmelse med lokale love og forordninger. Symbolet på batteriet og pakken indikerer at batteriet, der leveres med produktet ikke skal anses som husholdningsaffald. Dette symbol kan anvendes i kombination med et kemisk symbol i nogle områder. Hvis batterierne indeholder over 0,0005 % kviksølv og over 0.004 % bly skal det kemiske symbol Hg tilføjes for kviksølv og Pb for bly under symbolet. Ved at sikre at batterierne bortskaffes korrekt, bidrager du til forebyggelse af potentiel skade på miljøet og menneskelig sundhed grundet forkert bortskaffelse af batterierne.

1.5 Sådan opnås energibesparelser

• Når du bruger dit apparat, kan du justere hastigheden efter overfladen for at spare energi.
• Normalt bruges lavere hastigheder ved rengøring af hårde overflader, gardiner og sofaer, mens højere hastigheder bruges ved rengøring af tæpper.

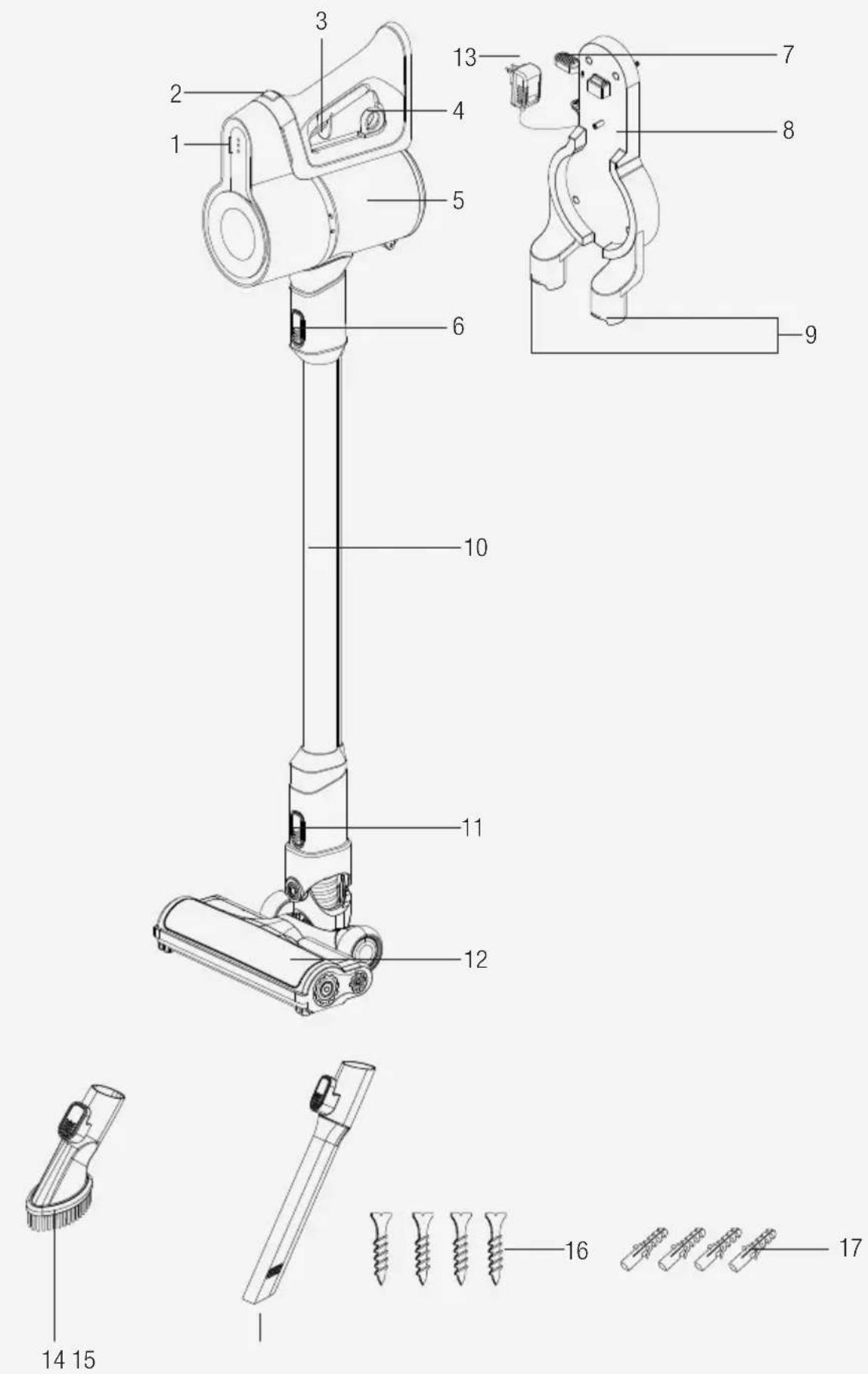

2 Oversigt

1. Opladningsindikator-LED
2. Hastighedsvælgerknap
3. Tænd/Sluk-kontakt
4. Åbningsring til støvbeholder
5. Støvbeholder
6. Knap til frigørelse af stang
7. Knap til fjernelse af tilbehør
8. Oplader-åbning
9. Tilbehør tilslutning af dele
10. Rør
11. Knap til frigørelse af børste
12. Elektrisk turbobørste
13. Opladningsadapter
14. Støvbørste
15. Dyse til smalt mundstykke
16. Skrue (4 stk.)
17. Rawlplugs (4 stk.)

2.2 Tekniske oplysninger

	VCP 4230 VCP	4130
Nominal input-strøm 150 W	110 W
Input 100 - 240 V~ 50-60 Hz	0,5 A
Udgang	32 V =0.45 A 27 V	0.5 A=
Opladningstid 4-6 timer
Brug ved fuld effekt 17 minutter
Brug med minimum ef-fekt:	45 minutter

Rettigheder til at foretage tekniske og designmæssige ændringer er forbeholdt.

De værdier, der følger med apparatet eller tilhørende dokumenter, er laboratorieaflæsninger i overensstemmelse med de respektive standarder. Disse værdier kan variere afhængigt af anvendelses- og omgivelsesforholdene.

2 Oversigt

Parametre til ekstern strømforsyning

	VCP 4230 VCP 4130
Producent Guangdong Huachuangxing Power Supply Co.,Ltd
Model ID: HCX1501-3200450E		HCX1501-2700500E
Indgangsspænding 100-240V~
Indgangsfrekvens 50-60Hz
Indgangsstrøm 0.5A
Udgangsspænding 32.0V 27.0V
Udgangsstrøm 0.45A 0.5A
Udgangseffekt 14.4W 13.5W
Gennemsnitlig aktiv effek-tivitet:	85.5% 84.39%
Effektivitet ved lav belast-ning (10%):	83.33% 70.65%
Strømforbrug uden belast-ning:	0.041W 0.071W

3 Installation

3.1 Tilsigtet brug

Dette apparat er beregnet til husholdningsbrug og passer ikke til industriel brug.

3.2 Installation af opladningsenhed

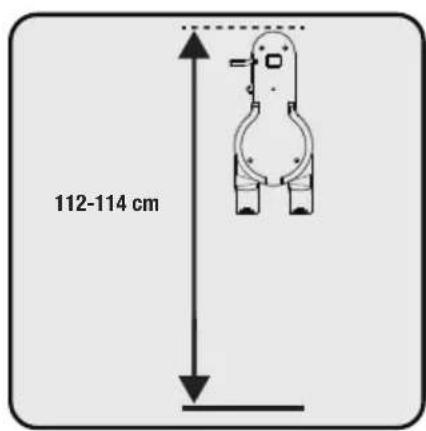

112-114 cm

Placer opladningsenheden (8) i en højde på 112- 114 cm fra gulvet.

1- Fastgør 4 rawlplugs (17) på væggen

2- Sæt fire skruer (16) ind på deres pladser på opladningsenheden (8) og placer dem i rawlplugs på væggen.

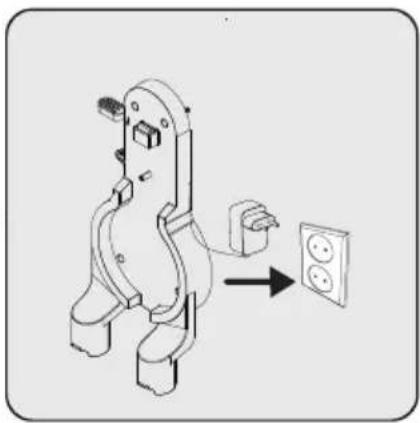

Sæt opladeren (13) i stikkontakten.

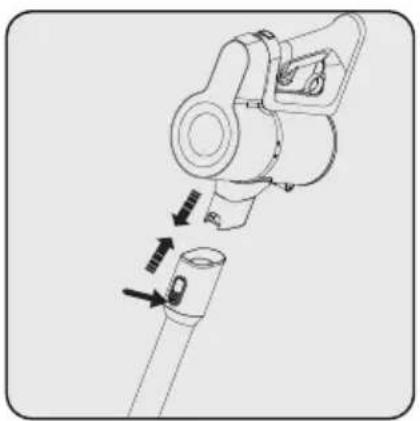

3.3 Installation af kroppen og børsten

Påsæt mundstykket (15) og støvbørsten (14) på opladningsenheden (8).

4 Betjening

4.1 Opladning af apparatet

Placer apparatet på opladningsenheden (8).

Efter placering af støvbeholderen (5) på opladningsenheden (8), tryk apparatet mod opladningsenheden.

Sæt opladeren (13) i stikkontakten.

Blink på opladerindikatorens LED-lampe (1) i hvid farve angiver at apparatet bliver opladet.

- Når alle niveauer i opladerindikatorens LED (1) lyser, angiver dette at opladning af apparatet er fuldført.

Det tager op til 4 til 6 timer at lade apparatet fuldstændigt op. Apparatet må ikke bruges under opladning.

Hvis apparatet bliver sat på opladningsenheden (8) imens det kører, skal det stoppes automatisk.

4.2 Opstart

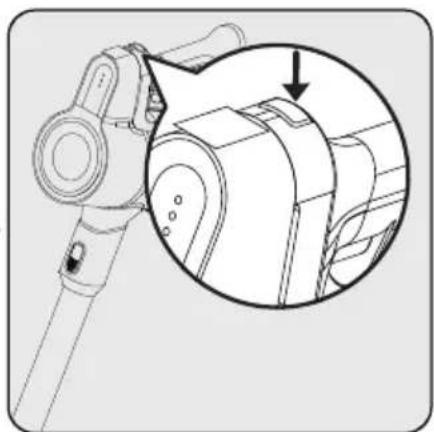

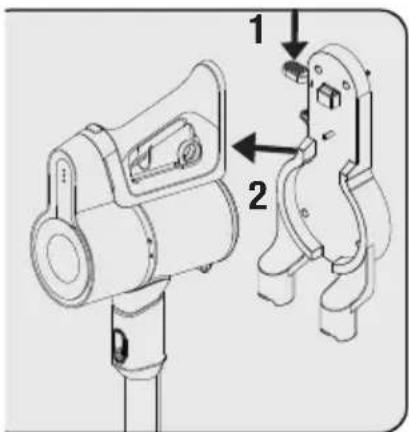

1- Tryk på apparatets frigørelseskontakt (7) på opladningsenheden (8) nedad og træk apparatet mod dig selv samtidigt.

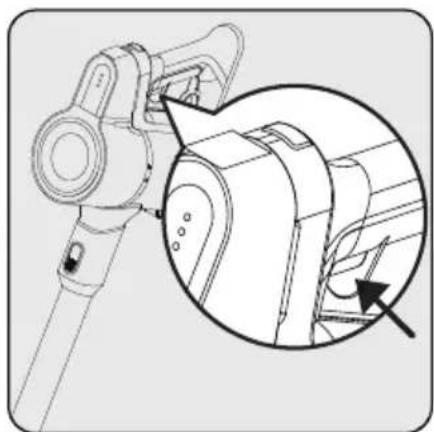

2- Placer apparatet på opladningsenheden (8).

Tryk på tænd/sluk-knappen (3) for at tænde for dit apparat. Apparatet begynder at virke på minimumhastigheden, när tænd-/sluk-knappen trykkes ned.

For at skifte til maksimal hastighed når man kører på minimumshastighed, tryk på hastighedsreguleringsknappen (2).

For at skifte minimumhastighed når man kører på maximumshastighed, tryk på hastighedsreguleringsknappen (2) igen.

4 Betjening

Det kan tilsluttes opladning inden fuldstændig afladning af batteriet. Apparatet kan holdes kontinuerligt på opladning i opladerenheden (8), indtil næste brug.

Hold øje med strømindikator-LED (1) under brug. Disse indikatorer slukkes gradvist efter som opladningsniveauet mindskes, og når alle indikatorer er slukket og kun en indikator lyser rødt, er opladningen af apparatet ved at være slut. Apparatet stopper selv med at virke efter kort tid, når den røde lysdiode tænder.

Dette apparat egner sig til brug på tæpper og hårdt gulv.

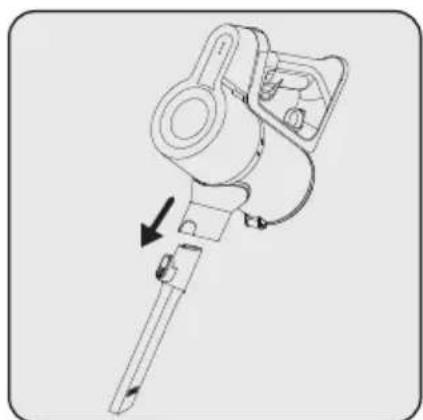

4.3 Tilbehør

Passer til at støvsuge bag møbler, i områder, der er svært tilgængelige og spalter.

ADVARSEL: Brug aldrig benzin, opløsnings- eller sliberensemidler eller hårde børster til rengøring af apparatet.

ADVARSEL: Filtrene kan deformeres i tide som resultat af slid. De skal udskiftes med et nyt for at forebygge tab af ydeevne. Kontakt kundeservice for at købe et nyt.

5.1 Rensgøring af støvbeholder og filtre

ADVARSEL: Vask ikke filtrene.

Vi anbefaler at du renser støvbeholderen (5) efter hver brug.

Tør kroppens overflade med en våd klud.

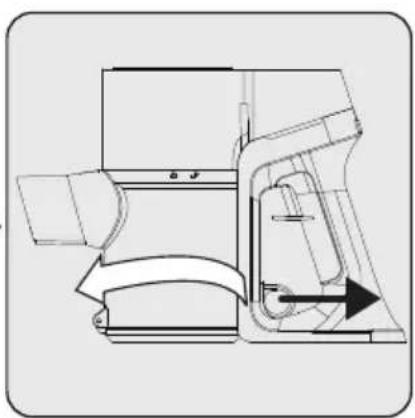

Træk støvbeholderlågets åbningsring (4) til det sidste punkt. Støvbeholderens låg vil blive åbnet. Tøm alt det støv, den indeholder.

For en detaljeret rengøring af filtre, fjern støvbeholderens krop ved at dreje den med uret mens du trækker let i støvbeholderens ring (4).

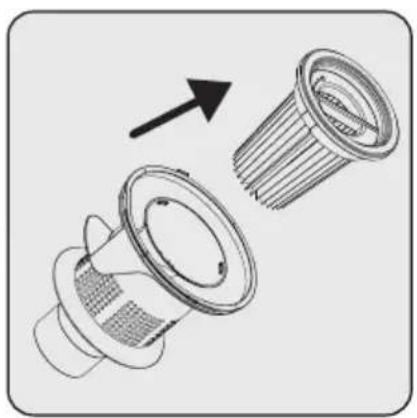

Træk EPA E10 og plastfilteret ved at holde i EPA E10-håndtaget.

Fjern støvet på EPA E10-filteret ved at slå dem mod en hård overflade, som en skraldespand eller ved at bruge en børste.

Fjern støvet på plastikfilteret ved at slå dem mod en hård overflade, som en skraldespand eller ved at bruge en børste.

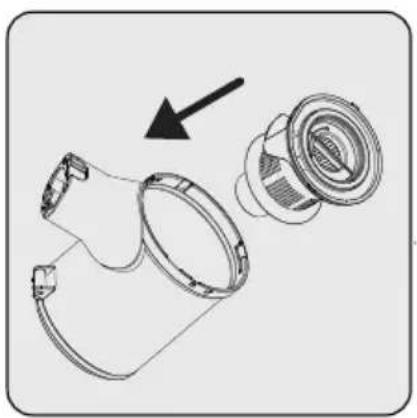

Sæt EPA E10-filteret tilbage. Sæt plastfilteret på støvbeholderen (5).

Sæt støvbeholderens tænder i hullerne på kroppen, fastgør derefter beholderen ved at dreje mod uret indtil du hører en kliklyd.

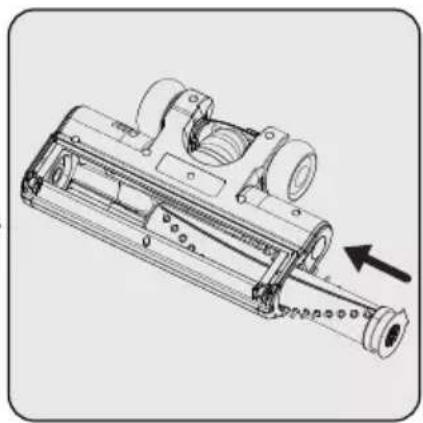

5.2 Rengøring af børsten

Tryk på frigørelsesknap.

Fjern støvet på den ved at slå den let på en hård overflade eller fjer støvet med en børste. Hvis noget här og lign. Er viklet ind i den, så fjern det ved at skære det af.

Sæt rullen tilbage på dens plads ved at trykke.

5.3 Opbevaring

• Hvis du ikke har til hensigt at bruge apparatet i lang tid, skal du opbevare det omhyggeligt.
• Tag apparatet ud af stikkontakten
• Sørg for at apparatet opbevares utilgængeligt for børn.
• Hvis du ikke skal bruge batteriet i lang tid, så opbevar det på et koldt og tørt sted halvt opladet. Opeller aflad det ikke fuldstændigt.
• Opbevar batteriet på et ikke-ledende materiale og tillad ikke batteriet at kontakte metal direkte. Dette vil skade batteriet.

• Bær apparatet i sin originale emballage under håndtering og afsendelse. Apparatets emballage beskytter den mod fysiske skader.
• Anbring ikke tunge belastninger på apparatet eller på emballagen. Ellers kan apparatet blive beskadiget permanent.
• Hvis apparatet tabes, vil apparatet måske ikke virke eller der kan ske varig skade.
