| Produkttype | Varmekonvektor (viftekonvektor) for sentralvarme |
| Merke | Dimplex |
| Modell | SRX180EWG |
| Kategori | Oppvarming |
| Mål (B x H x D) | 911 x 530 x 145 mm |
| Vekt | 22 kg |
| Strømforsyning | 100-250 V ~, 50-60 Hz |
| Maksimalt strømforbruk | Opptil 16,4 W (vifte på høy hastighet) |
| Strømforbruk i standby | < 4 W |
| Varmeeffekt (ved 45°C vanntemperatur) | 1,8 kW |
| Vanntemperaturområde | 25 - 85 °C |
| Maksimal vanntemperatur | 85 °C |
| Maksimalt driftstrykk | 1,0 MPa (10 bar) |
| Lydnivå ved 1 m | 47 dB(A) (maksimal hastighet) |
| Beskyttelsesgrad | IP20 |
| Overflate | Hvitt glass (WG) – valgfritt svart glass (BG) eller hvitt metall (M) |
| Funksjoner | Manuell og automatisk modus (øko), 3 viftehastigheter, pilottråd, stille rommodus, høy temperatur modus, pumpe/ventilrele, tastelås |
| Konfigurasjon | DIP-brytere for rommodus, høy temperatur, tilbakemelding, relé |
| Hydraulisk tilkobling | 2 kobberrør Ø 15 mm |
| Elektrisk tilkobling | Kabel 4 x 0,75 mm², lengde 1 m |
| Lufting | Luftventil på varmeveksleren |
| Rengjøring og vedlikehold | Utvendig rengjøring med myk, fuktig klut; innvendig vedlikehold ved støvsuging av støv |
| Tilbehør | Programmeringskassett (valgfritt), luftfilter (valgfritt) |
| Garanti | 2 år |
Ofte stilte spørsmål - SRX180EWG DIMPLEX
Brukerspørsmål om SRX180EWG DIMPLEX
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Oppvarming i PDF-format gratis! Finn veiledningen din SRX180EWG - DIMPLEX og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. SRX180EWG av merket DIMPLEX.

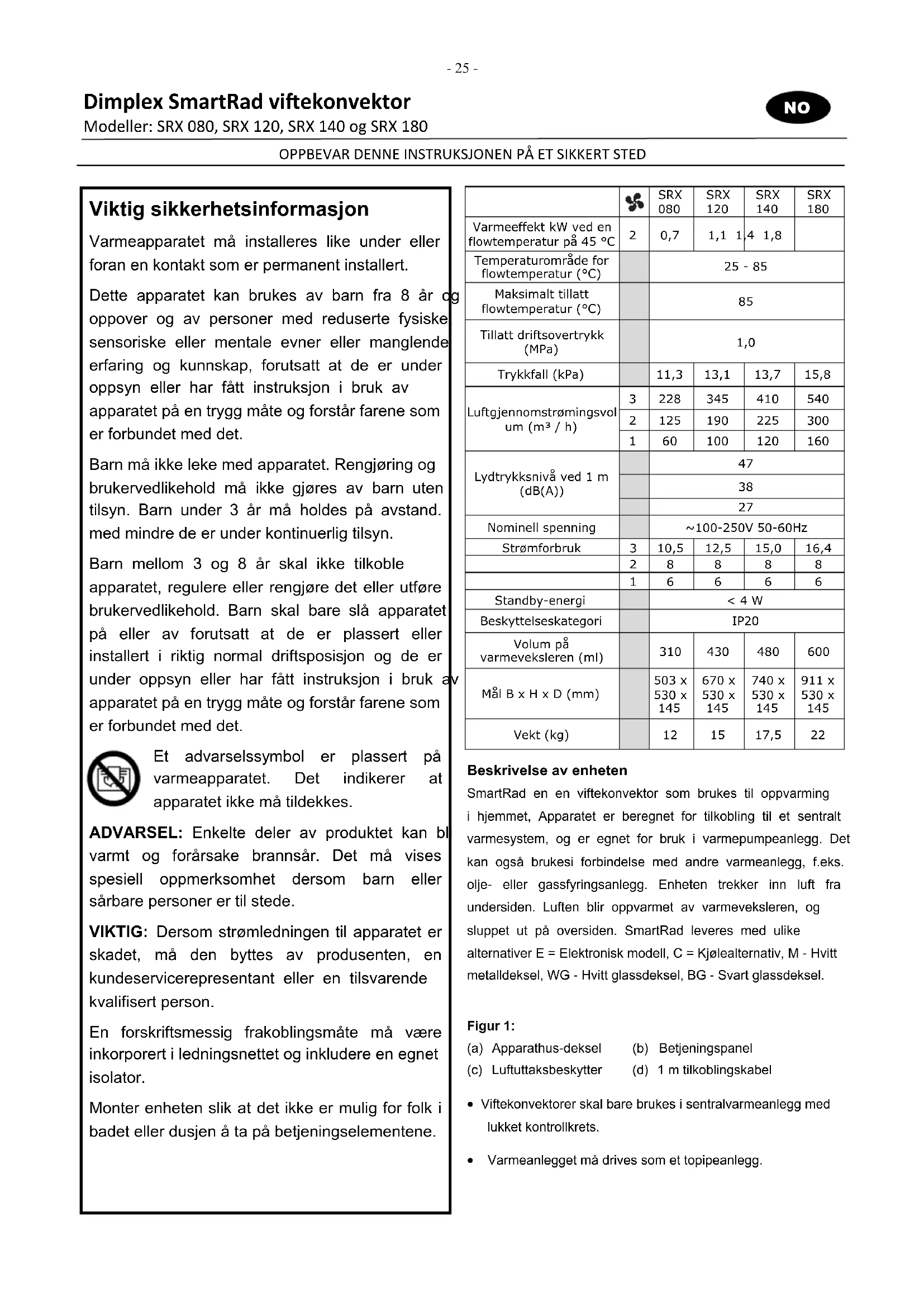

BRUKSANVISNING SRX180EWG DIMPLEX
Forberedelse til montering
NC = Normalt lukket og vil lukke ventilen
Idrifttagning med luft/vand-varmepumper
Viktig sikkerhetsinformasjon
Varmeapparatet må installeres like under eller foran en kontakt som er permanent installert.
Dette apparatet kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske sensoriske eller mentale evner eller manglende erfaring og kunnskap, forutsatt at de er under oppsyn eller har fått instruksjon i bruk av apparatet på en trygg måte og forstår farene som er forbundet med det.
Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjøres av barn uten tilsyn. Barn under 3 år må holdes på avstand. med mindre de er under kontinuerlig tilsyn.
Barn mellom 3 og 8 år skal ikke tilkoble apparatet, regulere eller rengjøre det eller utføre brukervedlikehold. Barn skal bare slå apparatet på eller av forutsatt at de er plassert eller installert i riktig normal driftsposisjon og de er under oppsyn eller har fått instruksjon i bruk av apparatet på en trygg måte og forstår farene som er forbundet med det.
Monter enheten slik at det ikke er mulig for folk i badet eller dusjen å ta på betjeningselementene.
| [IMAGE] | SRX080 | SRX120 | SRX140 | SRX180 | |
| Varmeeffekt kW ved en flowtemperatur på 45 °C | 2 | 0,7 | 1,1 1 | 4 1,8 | |
| Temperaturområde for flowtemperatur (°C) | 25 - 85 | ||||
| Maksimalt tillatt flowtemperatur (°C) | 85 | ||||
| Tillatt driftsovertrykk (MPa) | 1,0 | ||||
| Trykkfall (kPa) | 11,3 | 13,1 | 13,7 | 15,8 | |
| Luftgjennomstrømingsvolum (m3 / h) | 3 | 228 | 345 | 410 | 540 |
| 2 | 125 | 190 | 225 | 300 | |
| 1 | 60 | 100 | 120 | 160 | |
| Lydtrykksnivå ved 1 m (dB(A)) | 47 | ||||
| 38 | |||||
| 27 | |||||
| Nominell spenning | ~100-250V 50-60Hz | ||||
| Strømforbruk | 3 | 10,5 | 12,5 | 15,0 | 16,4 |
| 2 | 8 | 8 | 8 | 8 | |
| 1 | 6 | 6 | 6 | 6 | |
| Standby-energi | < 4 W | ||||
| Beskyttelseskategori | IP20 | ||||
| Volum på varmeveksleren (ml) | 310 | 430 | 480 | 600 | |
| Mål B x H x D (mm) | 503 x 530 x 145 | 670 x 530 x 145 | 740 x 530 x 145 | 911 x 530 x 145 | |
| Vekt (kg) | 12 | 15 | 17,5 | 22 | |
Beskrivelse av enheten
SmartRad en en viftekonvektor som brukes til oppvarming i hjemmet, Apparatet er beregnet for tilkobling til et sentralt varmesystem, og er egnet for bruk i varmepumpeanlegg. Det kan også brukesi forbindelse med andre varmeanlegg, f.eks. olje- eller gassfyringsanlegg. Enheten trekker inn luft fra undersiden. Luften blir oppvarmet av varmeveksleren, og sluppet ut på oversiden. SmartRad leveres med ulike alternativer E = Elektronisk modell, C = Kjølealternativ, M - Hvitt metalldeksel, WG - Hvitt glassdeksel, BG - Svart glassdeksel.
Figur 1:
- Viftekonvektorer skal bare brukes i sentralvarmeanlegg med lukket kontrollkrets.
- Varmeanlegget må drives som et topipeanlegg.
- Enhetene må ha tilstrekkelig klassifisering til å kompensere for varmetap i rommet.
Installasjonsmerknader
Lett antennelige materialer eller væsker og andre svært brennbare gjenstander må holdes unna varmeapparatet.
Varmeapparatet må ikke brukes i svært støvete områder.
Forberedelse til installasjonen
• Fjern forpakningsmaterialet
- Skru opp de fire festeskruene fra undersiden av enheten (se figur 2) for å ta av apparatdekselet.
- Legg apparatdekselet slik at det ikke blir skadet under installeringen.
Vegginnfesting
- For gipsplater må egnet festemateriell brukes (ikke vedlagt).
- Tegn opp og bor fire hull i veggen som vist i figur 5. Alle mål er i mm.
- Set inn skruetapper og skru de to toppskruene litt inn (ikke skru dem helt inn ennå).
- Heng apparatet på de to toppskruene.
- Sett inn og trekk til de to bunnskruene, og trekk deretter de to toppskruene helt til.
Hydraulisk tilkobling
For å sikre tilstrekkelig gjennomstrømming av oppvarmingsvann gjennom viftekonvektorene, må man være klar over følgende:
- Enhetene er ikke egnet for installering i et enkeltrør-system.
- Den nominelle bredden på tilkoblingsrøret må ha en indre diameter på minst 15 mm.
- Dersom enhetene installeres i et oppvarmingsanlegg med ulike varmefordelingssystemer (f.eks. gulvvarme) er en separat krets nødvendig for å garantere en tilstrekkelig vanngjennomstrømming.
For optimal drift (varmeproduksjon) av viftekonvektorene kreves at varmeanlegget er i hydraulisk balanse. De ulike hydrauliske tilkoblingsalternativene for enheten er vist i figur 6.
Anbefalte gjennomstrømming- og returforbindelser er vist i figur 5.
Varmerørene kan legges i gulvet eller i veggen. Enheten er utstyrt med to kobberrør med en diameter på 15 mm, som er montert på varmeveksleren på fabrikken.
Før og under at varmeanlegget fylles, må alle rørforbindelser sjekket for lekkasjer. Under fyllingen må utluftingsventilen (se figur 5) åpnes slik at luft kan slippe ut av enheten. Luft om nødvendig ut igjen etter at apparatet er satt i drift (sirkulasjonspumpen går).
Elektrisk tilkobling
ADVARSEL: Faselederen (brun) og den nøytrale lederen (blå) må ikke byttes om, det kan forårsake feilfunksjoner.
Den elektriske forbindelsen må ha en tilførselsspenning på \~110 - 240V, 50 - 60Hz.
Enheten må installeres av en kvalifisert elektriker i tråd med eksisterende standarder og lokale retningslinjer.
Sørg for at strømtilførselen er slått av før installeringen.
Enheten er utstyrt med en fleksibel 1 m forbindelseskabel (4 x 0.75 mm ^2 ), som kan brukes for å koble varmeapparatet direkte til strømtilførselen via et egnet vegguttak. Frakoblingsmulighet må inkorporeres i det fastmonterte ledningsopplegget, i henhold til monteringsreglene, og en egnet isolator må være inkludert. Isolatoren bør ha en kontaktåpningsbredde på minst 3 mm på hver pol og må gi full frakobling under overspenningskategori III-betingelser.
Brun: 'L' – tilførselsspenning faseleder
Blå: 'N' – tilførselsspenning nøytral leder
Grønn / gul: 'PE' jpringsleder
Svart: kontrolleder (temperaturreduksjon: på / av)
For kretsdiagram, se figur 8.
Pilotwire (kontroll)
Aktiveringa av den svarte pilotwiren (kontroll) gjør at du kan redusere innstilt måltemperatur på enheten ved hjelp av et eksternt tildsut eller en bryter. Enhver reduksjon i temperaturen blir videresendt til nedstrømsenheter via kontrollwiren. Når en programmeringskassett er satt inn i masterenheten og fungerer, vil kontrollsignalene også bli videresendt til nedstrømenheter via kontrollwiren. Se figur 8 for flere detaljer. Når enheten tas ut av drift, f.eks. ved oppussingsarbeid, må du sørge for at strømtilførselen og kontrollederen er frakoblet fra strømtilførselen, ettersom dette kan føre til ekstern spenning (via en tidsurkontakt eller pilotenhet med programmeringskassett).
Tilkobling til eksterne enheter
EC SmartRad kan kobles til et antall eksterne enheter som kan bedre energieffektiv drift. Dette utføres ved hjelp av et relé på PCB-en (se figur 7 for detaljer). Grunnfunksjonen for releet er at det vil aktiveres dersom det er behov for energi.
Kobling til et styringssystem for bygninger - releet kan konfigureres som en "spenningsfri kontakt" som kan brukes til å overføre et signal til et egnet kontrollsystem (se figur 7 "A").
Kobling til en pumpe / ventil - SmartRad kan tilføre strøm til en ekstern pumpe og ventil via sin egen strømtilførsel. En standard solenoidventil eller fjærreturventil (se figur 7 "B") eller en standard sirkulasjonspumpe (se figur 7 "C") kan blir forbundet som vist i figur 7 "B".
NO = Vanligvis åpen, og vil drive ventilen / pumpen.
ADVARSEL - Kravene til strømstyrke skal ikke overskride 3 Amp ved 250 V vekselstrøm.
Kobling til en motorisert ventil - SmartRad kan slå en standard motorisert ventil på og av via sin egen strømtilførsel.
NO = Vanligvis åpen, og vil åpne ventilen
NC = Vanligvis lukket, og vil lukke ventilen
N = Nøytral for ventilen
SmartRads programvarefunksjoner
EC SmartRad har en rekke programvarefunksjoner som gjør apparatet mer komfortabelt i bruk. Man får tilgang til disse ulike funksjonene ved å bruke omskifterbryterne på hovedkortet. De bør velges under installasjonen av apparatet.
Soveromsmodus - for ekstra støysvak drift kan man velge lavere motorhastigheter. Denne funksjonen er svært nyttig i lavstøy-områder som soverom.
Sett omskifterbryter nummer 1 PÅ for denne funksjonen. Vær oppmerksom på at støysvak drift reduserer ytelsen for SmartRad. Apparatet bør følgelig dimensjoneres slik at det er adekvat for rommet.
Høytemperaturmodus - for bruk med varmegeneratorer med høy temperatur, som olje- eller gassfyringsanlegg. I denne modusen er nedre vanntemperaturgrense økt til 45 °C.
Sett omskrifterbryter nummer 2 PÅ for denne funksjonen.
Setback-modus - for bruk med styreledningsapplikasjoner. Når et setback-signal (redusert settpunkt) mottas, vil SmartRad redusere settpunktet på en glidende skala — det
vil opprettholde en viss varmemengde i rommet. Når denne modusen er av, vil et setback-signal gå tilbake til en "Frostbeskyttelse"-modus. Normal komfortdrift blir ikke påvirket av denne modusen.
Driftsmodus - Varmemodus er bare tilgjengelig på dette apparatet - Omskifterbryter 4 skal alltid være av.
Relémodus - i denne modusen er releet aktivert i henhold til driftsbetingelsene.
Sett omskifterbryter nummer 6 på for denne funksjonen.
Tastelås-operasjon - denne modusen er nyttig i offentlige områder, som skoler eller kontorer, og deaktiverer betjeningselementene på apparatet. Trykk på 🔊 -knappen i mer enn 15 sekunder for å aktivere. Det vil deaktivere 🔊, knappene og termostatknappen. Trykk på 🔊 -knappen i mer enn 15 sekunder for å reaktivere betjeningselementene.
Sluttinstallasjon
Sett på apparathusdekselet när installasjonsarbeidet er fullført. Skru inn de fire festeskruene på undersiden av enheten for å gjøre dette, se figur 2.
Drift
Betjeningspanalet er vist i figur 3.
De enkelte elementene har følgende betydning:
A – Driftsmodus-knapp
B – På- / av-indikator
C – Indikator for manuell modus
D – Indikator for automatisk modus
H – Indikator for høyt viftenivå
J – Termostatinnstillingshjul
K – Deksel for programmeringskassettporet
Sørg alltid for riktig drift. Luftinntaket og avtrekksgitteret må ikke tildekkes eller blokkeres.
Manuell drift
Det innstilte viftenivået slås på og av avhengig av romtemperaturen.
Automatisk modus (øko)
Innstill ønsket romtemperatur med knappen. Elektronikken beregner hvilke av de tre viftenivåene (viftehastighetene) som skal brukes, avhengig av den aktuelle romtemperaturen og måltemperaturen som er innstilt på termostaten.
Elektronikken velger det nødvendige viftenivået avhengig av differansen mellom den aktuelle romtemperaturen og den ønskede måltemperaturen.
Om nødvendig kan antallet mulige viftenivåer reduseres.
Eksempel: For å redusere viftenivåene til maksimalt 2,
Se kapittelet "Feilretting" for mer informasjon.
Drift med luft / vann-varmepumper
Ved drift med en luft / vann-varmepumpe, spesielt ved lave utetemperaturer, må buffertanken i varmepumpen ha en temperatur på minst 14 °C for å sikre at varmepumpefordamperen kan avise. Du bør defor forsikre deg om at nødvendig tining har funnet sted før ventilene til varmekretsen åpnes.
Feilretting
Følgende problemer kan føre til at viftekonventoren ikke produserer tilstrekkelig varme og at den røde ⏻-indikatoren muligvis blinker. Mulige årsaker til disse er:
Luft er fanget i varmeveksleren — Frakoble enheten fra strømtilførselen, ta av apparathuset og avtapp varmeveksleren.
Se figur 5 for avtappingsskruens posisjon.
Vanntemperaturen er for lav — Innstill høyere turtemperatur på varmeanlegget.
Utilstrekkelig vanngjennomstrømming gjennom apparatet — Juster gjennomstrømmingsfrekvensen (hydraulisk balanse).
Lukk termostatventilene på de andre varmeapparatene for å gjøre dette.
Skitt på varmeveksleren — Rengjør varmevekseren, se avsnittet "Vedlikehold".
Utvendig rengjøring
Varmeapparatet må være slått av og avkjølt før rengjøring. Overflaten på varmeapparatet kan rengjøres ved å tørke av med en myk, fuktig klut og deretter tørkes. Ikke bruk slipende pulver eller møbelpoleringsmiddel ved rengjøringen, det kan skade overflaten.
Under installeringen av apparatet - et nyttig tips er å bruke plastforpakningen og kartongen for å dekke til apparatet etter at det er installert - det forhindrer byggematerialer som puss eller maling i å trenge inn i apparatet under oppussing.
Vedlikehold - må utføres av en spesialist
Frakoble enheten fra strømtilførselen før vedlikeholdsarbeid på enheten tar til. Støv og lo som har samlet seg inne i varmeapparatet må fjernes jevnlig. Det gjøres ved å frakoble enheten fra strømtilførselen, løsne de 4 festeskruene på undersiden av apparathuset og ta dekselet forsiktig av. Fjern skitt med en myk børste eller en støvsuger.
Oppbygging av luft i varmevekseren kan løses ved å åpne utlftingsventilen (figur 5). Et luftfilter som passer i luftinntaket på apparatet er også tilgjengelig. Kontakt Dimpleks for mer informasjon.
Bruksanvisningen tilhører enheten, og må oppbevares på et trygt sted. Dersom apparatet skifter eier, må bruksanvisningen følge med.
Garanti
Vi tilbyr toårs garanti på denne enheten, i henhold til garantibetingelsene våre.
Glen Dimplex Nordic AS
Solgård Skog 15 Tlf. 74 82 91 00
1599 Moss Fax. 74 82 91 01
www.glendimplex.no
Glen Dimplex Nordic
Havnegata 24 Tlf. 74 82 91 00
7500 STJ∅RDAL Fax. 74 82 91 01
www.glendimplex.no
