BRUKSANVISNING SRX080EWG DIMPLEX

Forberedelse til montering

NC = Normalt lukket og vil lukke ventilen

Idrifttagning med luft/vand-varmepumper

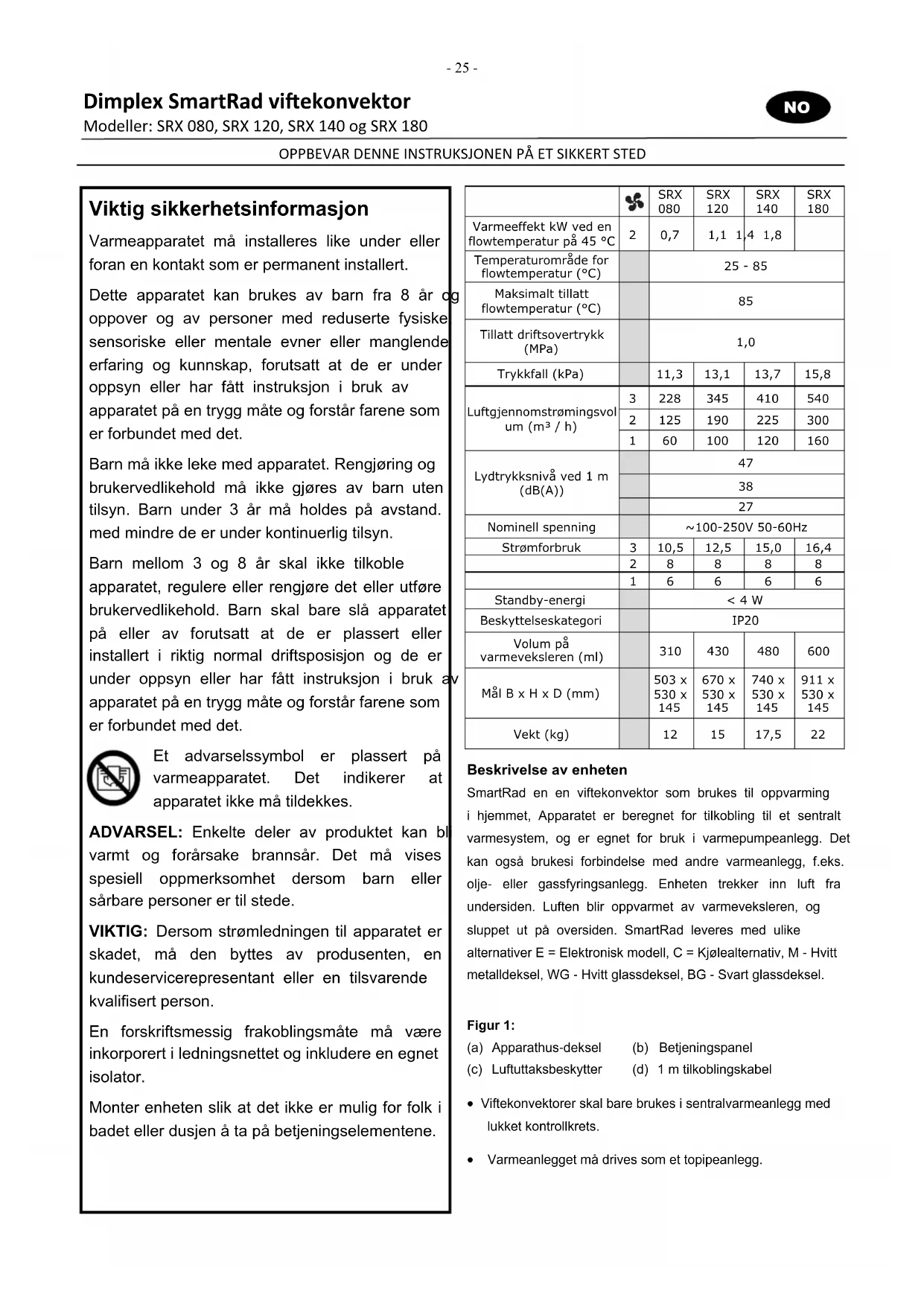

Viktig sikkerhetsinformasjon

Varmeapparatet må installeres like under eller foran en kontakt som er permanent installert.

Dette apparatet kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske sensoriske eller mentale evner eller manglende erfaring og kunnskap, forutsatt at de er under oppsyn eller har fått instruksjon i bruk av apparatet på en trygg måte og forstår farene som er forbundet med det.

Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjøres av barn uten tilsyn. Barn under 3 år må holdes på avstand. med mindre de er under kontinuerlig tilsyn.

Barn mellom 3 og 8 år skal ikke tilkoble apparatet, regulere eller rengjøre det eller utføre brukervedlikehold. Barn skal bare slå apparatet på eller av forutsatt at de er plassert eller installert i riktig normal driftsposisjon og de er under oppsyn eller har fått instruksjon i bruk av apparatet på en trygg måte og forstår farene som er forbundet med det.

Monter enheten slik at det ikke er mulig for folk i badet eller dusjen å ta på betjeningselementene.

	[IMAGE]	SRX080	SRX120	SRX140	SRX180
Varmeeffekt kW ved en flowtemperatur på 45 °C	2	0,7	1,1 1	4 1,8
Temperaturområde for flowtemperatur (°C)		25 - 85
Maksimalt tillatt flowtemperatur (°C)		85
Tillatt driftsovertrykk (MPa)		1,0
Trykkfall (kPa)		11,3	13,1	13,7	15,8
Luftgjennomstrømingsvolum (m3 / h)	3	228	345	410	540
	2	125	190	225	300
	1	60	100	120	160
Lydtrykksnivå ved 1 m (dB(A))		47
		38
		27
Nominell spenning		~100-250V 50-60Hz
Strømforbruk	3	10,5	12,5	15,0	16,4
	2	8	8	8	8
	1	6	6	6	6
Standby-energi		< 4 W
Beskyttelseskategori		IP20
Volum på varmeveksleren (ml)		310	430	480	600
Mål B x H x D (mm)		503 x 530 x 145	670 x 530 x 145	740 x 530 x 145	911 x 530 x 145
Vekt (kg)		12	15	17,5	22

Beskrivelse av enheten

SmartRad en en viftekonvektor som brukes til oppvarming i hjemmet, Apparatet er beregnet for tilkobling til et sentralt varmesystem, og er egnet for bruk i varmepumpeanlegg. Det kan også brukesi forbindelse med andre varmeanlegg, f.eks. olje- eller gassfyringsanlegg. Enheten trekker inn luft fra undersiden. Luften blir oppvarmet av varmeveksleren, og sluppet ut på oversiden. SmartRad leveres med ulike alternativer E = Elektronisk modell, C = Kjølealternativ, M - Hvitt metalldeksel, WG - Hvitt glassdeksel, BG - Svart glassdeksel.

Figur 1:

(a) Apparathus-deksel

(b) Betjeningspanel

(c) Luftuttaksbeskytter

• Viftekonvektorer skal bare brukes i sentralvarmeanlegg med lukket kontrollkrets.
• Varmeanlegget må drives som et topipeanlegg.

- Enhetene må ha tilstrekkelig klassifisering til å kompensere for varmetap i rommet.

Installasjonsmerknader

Lett antennelige materialer eller væsker og andre svært brennbare gjenstander må holdes unna varmeapparatet.

Varmeapparatet må ikke brukes i svært støvete områder.

Forberedelse til installasjonen

• Fjern forpakningsmaterialet
- Skru opp de fire festeskruene fra undersiden av enheten (se figur 2) for å ta av apparatdekselet.
- Legg apparatdekselet slik at det ikke blir skadet under installeringen.

Vegginnfesting

• For gipsplater må egnet festemateriell brukes (ikke vedlagt).
• Tegn opp og bor fire hull i veggen som vist i figur 5. Alle mål er i mm.
• Set inn skruetapper og skru de to toppskruene litt inn (ikke skru dem helt inn ennå).
• Heng apparatet på de to toppskruene.
• Sett inn og trekk til de to bunnskruene, og trekk deretter de to toppskruene helt til.

Hydraulisk tilkobling

For å sikre tilstrekkelig gjennomstrømming av oppvarmingsvann gjennom viftekonvektorene, må man være klar over følgende:

• Enhetene er ikke egnet for installering i et enkeltrør-system.
• Den nominelle bredden på tilkoblingsrøret må ha en indre diameter på minst 15 mm.
• Dersom enhetene installeres i et oppvarmingsanlegg med ulike varmefordelingssystemer (f.eks. gulvvarme) er en separat krets nødvendig for å garantere en tilstrekkelig vanngjennomstrømming.

For optimal drift (varmeproduksjon) av viftekonvektorene kreves at varmeanlegget er i hydraulisk balanse. De ulike hydrauliske tilkoblingsalternativene for enheten er vist i figur 6.

Anbefalte gjennomstrømming- og returforbindelser er vist i figur 5.

Varmerørene kan legges i gulvet eller i veggen. Enheten er utstyrt med to kobberrør med en diameter på 15 mm, som er montert på varmeveksleren på fabrikken.

Før og under at varmeanlegget fylles, må alle rørforbindelser sjekket for lekkasjer. Under fyllingen må utluftingsventilen (se figur 5) åpnes slik at luft kan slippe ut av enheten. Luft om nødvendig ut igjen etter at apparatet er satt i drift (sirkulasjonspumpen går).

Elektrisk tilkobling

ADVARSEL: Faselederen (brun) og den nøytrale lederen (blå) må ikke byttes om, det kan forårsake feilfunksjoner.

Den elektriske forbindelsen må ha en tilførselsspenning på \~110 - 240V, 50 - 60Hz.

Enheten må installeres av en kvalifisert elektriker i tråd med eksisterende standarder og lokale retningslinjer.

Sørg for at strømtilførselen er slått av før installeringen.

Enheten er utstyrt med en fleksibel 1 m forbindelseskabel (4 x 0.75 mm ^2 ), som kan brukes for å koble varmeapparatet direkte til strømtilførselen via et egnet vegguttak. Frakoblingsmulighet må inkorporeres i det fastmonterte ledningsopplegget, i henhold til monteringsreglene, og en egnet isolator må være inkludert. Isolatoren bør ha en kontaktåpningsbredde på minst 3 mm på hver pol og må gi full frakobling under overspenningskategori III-betingelser.

Brun: 'L' – tilførselsspenning faseleder

Blå: 'N' – tilførselsspenning nøytral leder

Grønn / gul: 'PE' jpringsleder

Svart: kontrolleder (temperaturreduksjon: på / av)

For kretsdiagram, se figur 8.

Pilotwire (kontroll)

Aktiveringa av den svarte pilotwiren (kontroll) gjør at du kan redusere innstilt måltemperatur på enheten ved hjelp av et eksternt tildsut eller en bryter. Enhver reduksjon i temperaturen blir videresendt til nedstrømsenheter via kontrollwiren. Når en programmeringskassett er satt inn i masterenheten og fungerer, vil kontrollsignalene også bli videresendt til nedstrømenheter via kontrollwiren. Se figur 8 for flere detaljer. Når enheten tas ut av drift, f.eks. ved oppussingsarbeid, må du sørge for at strømtilførselen og kontrollederen er frakoblet fra strømtilførselen, ettersom dette kan føre til ekstern spenning (via en tidsurkontakt eller pilotenhet med programmeringskassett).

Tilkobling til eksterne enheter

EC SmartRad kan kobles til et antall eksterne enheter som kan bedre energieffektiv drift. Dette utføres ved hjelp av et relé på PCB-en (se figur 7 for detaljer). Grunnfunksjonen for releet er at det vil aktiveres dersom det er behov for energi.

Kobling til et styringssystem for bygninger - releet kan konfigureres som en "spenningsfri kontakt" som kan brukes til å overføre et signal til et egnet kontrollsystem (se figur 7 "A").

Kobling til en pumpe / ventil - SmartRad kan tilføre strøm til en ekstern pumpe og ventil via sin egen strømtilførsel. En standard solenoidventil eller fjærreturventil (se figur 7 "B") eller en standard sirkulasjonspumpe (se figur 7 "C") kan blir forbundet som vist i figur 7 "B".

NO = Vanligvis åpen, og vil drive ventilen / pumpen.

ADVARSEL - Kravene til strømstyrke skal ikke overskride 3 Amp ved 250 V vekselstrøm.

Kobling til en motorisert ventil - SmartRad kan slå en standard motorisert ventil på og av via sin egen strømtilførsel.

NO = Vanligvis åpen, og vil åpne ventilen

NC = Vanligvis lukket, og vil lukke ventilen

N = Nøytral for ventilen

SmartRads programvarefunksjoner

EC SmartRad har en rekke programvarefunksjoner som gjør apparatet mer komfortabelt i bruk. Man får tilgang til disse ulike funksjonene ved å bruke omskifterbryterne på hovedkortet. De bør velges under installasjonen av apparatet.

Soveromsmodus - for ekstra støysvak drift kan man velge lavere motorhastigheter. Denne funksjonen er svært nyttig i lavstøy-områder som soverom.

Sett omskifterbryter nummer 1 PÅ for denne funksjonen. Vær oppmerksom på at støysvak drift reduserer ytelsen for SmartRad. Apparatet bør følgelig dimensjoneres slik at det er adekvat for rommet.

Høytemperaturmodus - for bruk med varmegeneratorer med høy temperatur, som olje- eller gassfyringsanlegg. I denne modusen er nedre vanntemperaturgrense økt til 45 °C.

Sett omskrifterbryter nummer 2 PÅ for denne funksjonen.

Setback-modus - for bruk med styreledningsapplikasjoner. Når et setback-signal (redusert settpunkt) mottas, vil SmartRad redusere settpunktet på en glidende skala — det

vil opprettholde en viss varmemengde i rommet. Når denne modusen er av, vil et setback-signal gå tilbake til en "Frostbeskyttelse"-modus. Normal komfortdrift blir ikke påvirket av denne modusen.

Driftsmodus - Varmemodus er bare tilgjengelig på dette apparatet - Omskifterbryter 4 skal alltid være av.

Relémodus - i denne modusen er releet aktivert i henhold til driftsbetingelsene.

Sett omskifterbryter nummer 6 på for denne funksjonen.

Tastelås-operasjon - denne modusen er nyttig i offentlige områder, som skoler eller kontorer, og deaktiverer betjeningselementene på apparatet. Trykk på 🔊 -knappen i mer enn 15 sekunder for å aktivere. Det vil deaktivere 🔊, knappene og termostatknappen. Trykk på 🔊 -knappen i mer enn 15 sekunder for å reaktivere betjeningselementene.

Sluttinstallasjon

Sett på apparathusdekselet när installasjonsarbeidet er fullført. Skru inn de fire festeskruene på undersiden av enheten for å gjøre dette, se figur 2.

Drift

Betjeningspanalet er vist i figur 3.

De enkelte elementene har følgende betydning:

A – Driftsmodus-knapp

B – På- / av-indikator

C – Indikator for manuell modus

D – Indikator for automatisk modus

H – Indikator for høyt viftenivå

J – Termostatinnstillingshjul

K – Deksel for programmeringskassettporet

Sørg alltid for riktig drift. Luftinntaket og avtrekksgitteret må ikke tildekkes eller blokkeres.

Manuell drift

Det innstilte viftenivået slås på og av avhengig av romtemperaturen.

Automatisk modus (øko)

Innstill ønsket romtemperatur med knappen. Elektronikken beregner hvilke av de tre viftenivåene (viftehastighetene) som skal brukes, avhengig av den aktuelle romtemperaturen og måltemperaturen som er innstilt på termostaten.

Elektronikken velger det nødvendige viftenivået avhengig av differansen mellom den aktuelle romtemperaturen og den ønskede måltemperaturen.

Om nødvendig kan antallet mulige viftenivåer reduseres.

Eksempel: For å redusere viftenivåene til maksimalt 2,

Se kapittelet "Feilretting" for mer informasjon.

Drift med luft / vann-varmepumper

Ved drift med en luft / vann-varmepumpe, spesielt ved lave utetemperaturer, må buffertanken i varmepumpen ha en temperatur på minst 14 °C for å sikre at varmepumpefordamperen kan avise. Du bør defor forsikre deg om at nødvendig tining har funnet sted før ventilene til varmekretsen åpnes.

Feilretting

Følgende problemer kan føre til at viftekonventoren ikke produserer tilstrekkelig varme og at den røde ⏻-indikatoren muligvis blinker. Mulige årsaker til disse er:

Luft er fanget i varmeveksleren — Frakoble enheten fra strømtilførselen, ta av apparathuset og avtapp varmeveksleren.

Se figur 5 for avtappingsskruens posisjon.

Vanntemperaturen er for lav — Innstill høyere turtemperatur på varmeanlegget.

Utilstrekkelig vanngjennomstrømming gjennom apparatet — Juster gjennomstrømmingsfrekvensen (hydraulisk balanse).

Lukk termostatventilene på de andre varmeapparatene for å gjøre dette.

Skitt på varmeveksleren — Rengjør varmevekseren, se avsnittet "Vedlikehold".

Utvendig rengjøring

Varmeapparatet må være slått av og avkjølt før rengjøring. Overflaten på varmeapparatet kan rengjøres ved å tørke av med en myk, fuktig klut og deretter tørkes. Ikke bruk slipende pulver eller møbelpoleringsmiddel ved rengjøringen, det kan skade overflaten.

Under installeringen av apparatet - et nyttig tips er å bruke plastforpakningen og kartongen for å dekke til apparatet etter at det er installert - det forhindrer byggematerialer som puss eller maling i å trenge inn i apparatet under oppussing.

Vedlikehold - må utføres av en spesialist

Frakoble enheten fra strømtilførselen før vedlikeholdsarbeid på enheten tar til. Støv og lo som har samlet seg inne i varmeapparatet må fjernes jevnlig. Det gjøres ved å frakoble enheten fra strømtilførselen, løsne de 4 festeskruene på undersiden av apparathuset og ta dekselet forsiktig av. Fjern skitt med en myk børste eller en støvsuger.

Oppbygging av luft i varmevekseren kan løses ved å åpne utlftingsventilen (figur 5). Et luftfilter som passer i luftinntaket på apparatet er også tilgjengelig. Kontakt Dimpleks for mer informasjon.

Bruksanvisningen tilhører enheten, og må oppbevares på et trygt sted. Dersom apparatet skifter eier, må bruksanvisningen følge med.

Garanti

Vi tilbyr toårs garanti på denne enheten, i henhold til garantibetingelsene våre.

Glen Dimplex Nordic AS

Solgård Skog 15 Tlf. 74 82 91 00

1599 Moss Fax. [phone]

www.glendimplex.no

Glen Dimplex Nordic

Havnegata 24 Tlf. 74 82 91 00

7500 STJ∅RDAL Fax. [phone]

www.glendimplex.no

Rett til endringer forbeholdes
