Tuotetyyppi	Keskuslämmityksen puhallinkonvektori
Merkki	Dimplex
Malli	SRX180EWG
Kategoria	Lämmitys
Mitat (L x K x S)	911 x 530 x 145 mm
Paino	22 kg
Sähkönsyöttö	100-250 V ~, 50-60 Hz
Suurin sähkönkulutus	Enintään 16,4 W (puhallin suurella nopeudella)
Valmiustilan kulutus	< 4 W
Lämmitysteho (45 °C:n veden virtaus)	1,8 kW
Veden lämpötila-alue	25 - 85 °C
Veden maksimilämpötila	85 °C
Suurin käyttöpaine	1,0 MPa (10 bar)
Äänitaso 1 m etäisyydellä	47 dB(A) (suurin nopeus)
Suojausluokka	IP20
Pintamateriaali	Valkoinen lasi (WG) – vaihtoehtona musta lasi (BG) tai valkoinen metalli (M)
Toiminnot	Manuaali- ja automaattitila (eco), 3 puhallinnopeutta, ohjauslanka, hiljainen huonetila, korkean lämpötilan tila, pumppu/venttiilirele, näppäinlukitus
Konfigurointi	DIP-kytkimet huonetilalle, korkealle lämpötilalle, peruutukselle, releelle
Hydraulinen liitäntä	2 kupariputkea Ø 15 mm
Sähköliitäntä	Kaapeli 4 x 0,75 mm², pituus 1 m
Ilmanpoisto	Ilmanpoistoventtiili lämmönvaihtimessa
Puhdistus ja huolto	Ulkopinnan puhdistus pehmeällä kostealla liinalla; sisäpuolen huolto imuroimalla pöly
Lisävarusteet	Ohjelmointikaseti (valinnainen), ilmansuodatin (valinnainen)
Takuu	2 vuotta

Usein kysytyt kysymykset - SRX180EWG DIMPLEX

Kuinka asennan SmartRad SRX180EWG -lämpöpuhaltimen?

Asennus vaatii seinäkiinnityksen tukevaan seinään sopivilla tulppa-ankkureilla. Liitä lämmitysputket (meno ja paluu) kupariliittimiin Ø15 mm. Sähköliitännän saa tehdä pätevä sähköasentaja jännitteellä 100-250 V. Ennen käyttöönottoa poista ilma ilmanpoistoventtiilin kautta.

Mikä on laitteen sähkönkulutus?

Sähkönkulutus vaihtelee puhallinnopeuden mukaan: enintään 16,4 W suurella nopeudella. Valmiustilassa se on alle 4 W. Lämmitysteho riippuu veden lämpötilasta, enintään 1,8 kW 45 °C:ssa.

Voinko käyttää tätä lämmitintä lämpöpumpun kanssa?

Kyllä, SmartRad on suunniteltu toimimaan ilma-vesilämpöpumpun kanssa. Varmista, että puskurisäiliö ylläpitää vähintään 14 °C:n lämpötilaa sulatuksen mahdollistamiseksi. Korkean lämpötilan tila (DIP-kytkin 2) on suositeltava öljy- tai kaasukattiloille.

Kuinka säädän lämpötilaa ja puhallinnopeutta?

Manuaalitilassa paina päälle/pois-painiketta, sitten puhallin-painiketta valitaksesi 3 nopeuden joukosta (punaiset merkkivalot). Käännä termostaatin säätönuppia asettaaksesi haluttu lämpötila. Automaattitilassa (eco) laite säätää nopeutta automaattisesti huonelämpötilan ja asetusarvon eron mukaan.

Mitä tehdä, jos punainen merkkivalo vilkkuu?

Punainen vilkkuminen osoittaa vikaa. Tarkista, että veden lämpötila on riittävä (vähintään 25 °C), poista ilma lämmönvaihtimesta ja varmista, että vesivirtaus on oikea. Katso lisätietoja ohjeen Vianetsintä-osiosta.

Kuinka puhdistan ja huollan laitetta?

Irrota pistoke ja anna jäähtyä. Puhdista ulkopinnat pehmeällä kostealla liinalla ilman hankaavia aineita. Sisäpuolen huoltoa varten irrota kansi (4 ruuvia laitteen alla) ja imuroi pöly pehmeällä harjalla. Poista ilma lämmönvaihtimesta tarvittaessa.

Voiko lämmitintä käyttää makuuhuoneessa?

Kyllä, huonetilan ansiosta (aktivoitavissa DIP-kytkimellä 1), joka vähentää puhallinnopeutta erittäin hiljaisen toiminnan saavuttamiseksi. Huomaa, että tämä vähentää lämmitystehoa; mitoita laite sen mukaisesti huoneen lämmittämiseksi.

Mikä on ohjauslanka ja kuinka sitä käytetään?

Ohjauslanka (musta johdin) mahdollistaa tavoitelämpötilan alentamisen ajastimella tai ulkoisella kytkimellä. Kun ohjelmointikasetti kytketään pääyksikköön, ohjaussignaalit välittyvät alavirran laitteille. Huomio: älä maadoita ja katkaise virta ennen toimenpiteitä.

Kuinka lukitsen näppäimet tahattomien säätöjen estämiseksi?

Paina päälle/pois-painiketta yli 15 sekunnin ajan lukituksen aktivoimiseksi. Näppäimet ja termostaatin säätönuppi poistetaan käytöstä. Poista lukitus toistamalla sama toimenpide (15 sekunnin painallus).

Mitä tehdä, jos lämmitysteho laskee?

Tarkista seuraavat asiat: ilmanpoisto lämmönvaihtimesta, veden lämpötila (säädä korkeammaksi tarvittaessa), vesivirtaus (hydraulinen tasapainotus) ja lämmönvaihtimen puhtaus (puhdista jos likainen). Valinnainen ilmansuodatin voi parantaa suorituskykyä.

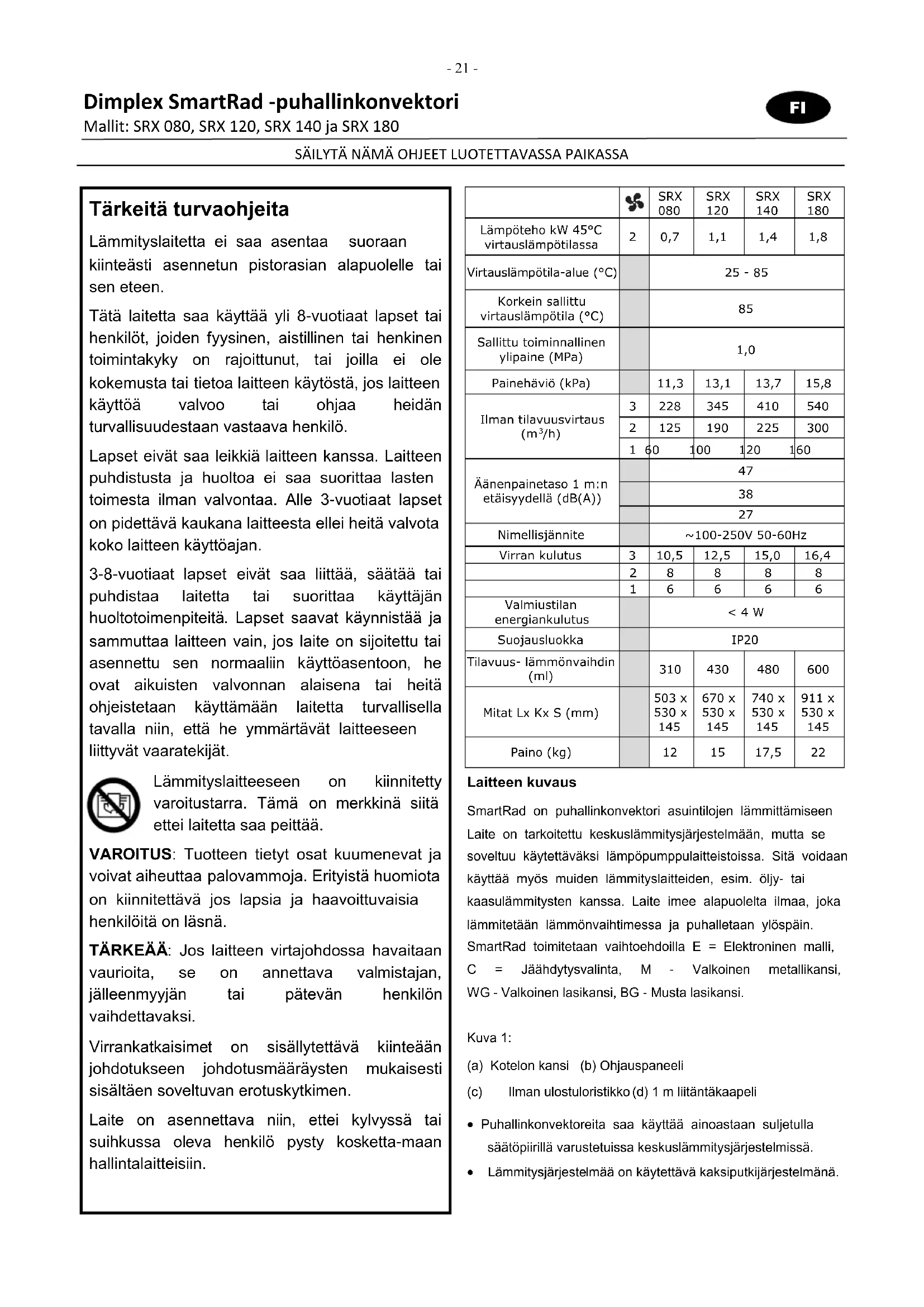

KÄYTTÖOHJE SRX180EWG DIMPLEX

Muutokset mahdollisia

Tärkeitä turvaohjeita

Lämmityslaitetta ei saa asentaa suoraan kiinteästi asennetun pistorasian alapuolelle tai sen eteen.

Tätä laitetta saa käyttää yli 8-vuotiaat lapset tai henkilöt, joiden fyysinen, aistillinen tai henkinen toimintakyky on rajoittunut, tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos laitteen käyttöä valvoo tai ohjaa heidän turvallisuudestaan vastaava henkilö.

Lapset eivät saa leikkiä laitteen kanssa. Laitteen puhdistusta ja huoltoa ei saa suorittaa lasten toimesta ilman valvontaa. Alle 3-vuotiaat lapset on pidettävä kaukana laitteesta ellei heitä valvota koko laitteen käyttöajan.

3-8-vuotiaat lapset eivät saa liittää, säätää tai puhdistaa laitetta tai suorittaa käyttäjän huoltotoimenpiteitä. Lapset saavat käynnistää ja sammuttaa laitteen vain, jos laite on sijoitettu tai asennettu sen normaaliin käyttöasentoon, he ovat aikuisten valvonnan alaisena tai heitä ohjeistetaan käyttämään laitetta turvallisella tavalla niin, että he ymmärtävät laitteeseen liittyvät vaaratekijät.

Lämmityslaitteeseen on kiinnitetty varoitustarra. Tämä on merkkinä siitä ettei laitetta saa peittää.

VAROITUS: Tuotteen tietyt osat kuumenevat ja voivat aiheuttaa palovammoja. Erityistä huomiota on kiinnitettävä jos lapsia ja haavoittuvaisia henkilöitä on läsnä.

TÄRKEÄÄ: Jos laitteen virtajohdossa havaitaan vaurioita, se on annettava valmistajan, jälleenmyyjän tai pätevän henkilön vaihdettavaksi.

Virrankatkaisimet on sisällytettävä kiinteään johdotukseen johdotusmääräysten mukaisesti sisältäen soveltuvan erotuskytkimen.

Laite on asennettava niin, ettei kylvyssä tai suihkussa oleva henkilö pysty kosketta-maan hallintalaitteisiin.

	[IMAGE]	SRX080	SRX120	SRX140	SRX180
Lämpöteho kW 45°C virtauslämpötilassa	2	0,7	1,1	1,4	1,8
Virtauslämpötila-alue (°C)		25 - 85
Korkein sallittu virtauslämpötila (°C)		85
Sallittu toiminnallinen ylipaine (MPa)		1,0
Painehäviö (kPa)		11,3	13,1	13,7	15,8
Ilman tilavuusvirtaus (m3/h)	3	228	345	410	540
	2	125	190	225	300
	1	60	100	120	160
Äänenpainetaso 1 m:n etäisyydellä (dB(A))		47
		38
		27
Nimellisjännite		~100-250V 50-60Hz
Virran kulutus	3	10,5	12,5	15,0	16,4
	2	8	8	8	8
	1	6	6	6	6
Valmiustilan energiankulutus		< 4 W
Suojausluokka		IP20
Tilavuus- lämmönvaihdin (ml)		310	430	480	600
Mitat Lx Kx S (mm)		503 x530 x145	670 x530 x145	740 x530 x145	911 x530 x145
Paino (kg)		12	15	17,5	22

Laitteen kuvaus

SmartRad on puhallinkonvektori asuintilojen lämmittämiseen Laite on tarkoitettu keskuslämmitysjärjestelmään, mutta se soveltuu käytettäväksi lämpöpumppulaitteistoissa. Sitä voidaan käyttää myös muiden lämmityslaitteiden, esim. öljy- tai kaasulämmitysten kanssa. Laite imee alapuolelta ilmaa, joka lämmitetään lämmönvaihtimessa ja puhalletaan ylöspäin. SmartRad toimitetaan vaihtoehdoilla E = Elektroninen malli, C = Jäähdytysvalinta, M - Valkoinen metallikansi, WG - Valkoinen lasikansi, BG - Musta lasikansi.

Kuva 1:

(a) Kotelon kansi (b) Ohjauspaneeli
(c) Ilman ulostuloristikko (d) 1 m liitäntäkaapeli

• Puhallinkonvektoreita saa käyttää ainoastaan suljetulla säätöpiirillä varustetuissa keskuslämmitysjärjestelmissä.
• Lämmitysjärjestelmää on käytettävä kaksiputkijärjestelmänä.

- Laitteet on mitoitettava riittävästi, jotta ne voivat tasoittaa tilassa esiintyvät lämpöhävikit.

Asennusta koskevat huomautukset

Palavat materiaalit ja nesteet sekä muut herkästi syttyvät kalusteet ja sisustuskohteet on pidettävä kaukana lämmityslaitteesta.

Lämmityslaitetta ei saa käyttää erittäin pölyisissä olosuhteissa ja paikoissa.

Asennuksen esivalmistelut

• Poista pakkausmateriaali.
• Irrota neljä kiinnitysruuvia laitteen pohjasta (katso kuva 2) voidaksesi irrottaa kotelon kannen.
• Säilytä kotelon kantta niin, ettei se pääse vahingoittumaan asennustöiden aikana.

Seinäkiinnitys

• Käytä kipsilevyseinissä soveltuvia kiinnitysmateriaaleja (eivät sisälly toimitukseen).
• Piirrä ja poraa tukevaan seinään neljä porausreikää kuvassa 5 esitetyllä tavalla. Kaikki mitat ovat millimetreissä mm.
• Aseta tulppa paikalleen ja esiasenna molemmat ylemmät ruuvit (älä kierrä vielä kokonaan sisään).
• Ripusta laite molempiin ylempiin ruuveihin.
• Aseta molemmat alemmat ruuvit paikalleen ja kiristä ne, kiristä sitten molemmat ylemmät ruuvit samalla tavalla.

Hydraulilitäntä

Jotta riittävä lämpimän veden läpivirtaus puhallinkonvektorien läpi varmistettaisiin, on huomioitava seuraavat seikat:

• Laitteet eivät sovellu asennettaviksi yksiputkisiin järjestelmiin.
• Liitäntäputken nimellisleveyden on oltava minimihalkaisijaltaan 15 mm.
• Jos laitteet asennetaan lämmitysjärjestelmään, jossa käytetään erilaisia lämmonjakelujärjestelmiä (esim. lattialämmitys), se on varustettava erillisellä kierrolla, jotta riittävä veden läpivirtaus taattaisiin.

Puhallinkonvektorien ihanteellista toimintaa (lämmonluovutusta) varten on lämmityslaitteessa oltavahydraulinen tasaus. Kuvassa 6 näytetään laitteen erilaiset hydrauliset liitäntämahdollisuudet.

Suositellut syöttö- ja paluuliitännät on esitetty kuvassa 5.

Lämmitysputket voidaan vetää laitteeseen lattian tai seinän sisällä. Laite on tehtaalta toimitettaessa varustettu kahdella lämmonvaihtimeen asennetulla kupariputkella, halkaisija 15 mm. Kaikkien putkiliitäntöjen tiiviys on tarkastettava ennen lämmityslaitteiston täyttöä ja sen aikana. Täytön aikana on ilmanpoistoventtiilin (ks. kuva 5) oltava avattuna, jotta laitteessa oleva ilma pääsee poistumaan. Suorita ilmaus tarvittaessa uudelleen käyttöönoton jälkeen (kiertopumppu käy).

Sähköliitäntä

VAROITUS: Laite on maadoitettava.

VAROITUS: Vaihejohdinta (ruskea) ja nollajohdinta (sininen) ei saa sekoittaa keskenään, koska se voi johtaa toimintahäiriöihin.

Sähköliitäntä on suoritettava \~110-240V, 50-60 Hz:n syöttöjännitteeseen.

Laitteen asennus on annettava pätevän sähköalan ammattilaisen tehtäväksi olemassa olevia normeja ja paikallisia asennusmääräyksiä noudattaen.

Ennen asennustöiden suorittamista on varmistettava, että jännitesyöttö on sammutettu.

Laite on varustettu 1 m:n pituisella joustavalla liitäntäjohdolla (4 x 0.75 mm²), jonka avulla lämmityslaite voidaan liittää suoraan virtalähteeseen sopivan seinäkytkentärasian avulla. Virrankatkaisimet on sisällytettävä kiinteään johdotukseen johdotusmääräysten mukaisesti sisältäen soveltuvan erotuskytkimen. Erotuskytkimellä on oltava kontaktiaukko leveydeltään vähintään 3 mm kaikissa napajohtimissa ja se on oltava kytkettävissä täysin irti ylijänniteluokan III olosuhteiden mukaisesti.

Liitäntäjohdon johdinten varaus:

Ruskea: 'L' – Syöttöjännitteen vaihejohdin

Sininen: 'N' – Syöttöjännitteen nollajohdin

Vihreä/keltainen: 'PE' - Maadoitusjohdin

Musta: Ohjausjohdin (laskeminen; päälle/pois päältä) Kytkentäkaavio, katso kuva 8.

Ohjausjohdin

Mustalla ohjausjohtimella on seuraavat toiminnot: Asetuslämpötilan laskeminen ulkoisella ajastimella tai kytkimellä. Lämpötilan laskeminen välitetään ohjausjohtimen kautta edelleen mahdollisesti jälkeenkytketyille laitteille. Koelaitteeseen asetetun ohjelmointikasetin ohjaussignaalit välitetään eteenpäin ohjausjohtimen kautta mahdollisille jälkeenkytketyille laitteille. Katso lisätietoja kuvasta 8. Käytösta pois otettaessa, esim. huoltotöitä varten, on varmistettava, että verkkosyötön lisäksi myos ohjausjohdin on irrotettu virransyötöstä, koska se saattaa johtaa vierasjännitetta (ajastinkontaktin tai ohjelmointikasetilla varustetun koelaitteen kautta).

VAROITUS: Ohjatulle käytölle vaihdettaessa on tässä johtimessa verkkojännitettä!

VAROITUS: Älä maadoita ohjausjohdinta.

Liitäntä ulkoisiin laitteisiin

EC SmartRad voidaan liittää ulkoisiin laitteisiin, jotka voivat parantaa energiatehokkuutta. Tämä suoritetaan piirilevyn releellä (katso kuvasta 7 lisätietoja). Releen peruskäyttö on toimia energiantarpeen aikana.

Liitäntä hallintajärjestelmään - rele voidaan määrittää "jännitteettömäksi kontaktiksi", jota käytetään signaalin lähettämiseen ohjausjärjestelmään (katso kuva 7 "A").

Liitäntä pumppuun/venttiiliin - SmartRad voi tuottaa virtaa ulkoiselle pumpulle ja venttiilille sen oman virransyöttönsä kautta Vakiomagneettiventtiili tai jousipalautteinen venttiili (katso kuva 7 "B") tai vakiokierto-vesipumppu (katso kuva 7 "C") voidaan johdottaa kuvan 7 "B" mukaisesti.

NO = Normaalisti auki ja käyttää venttiiliä/pumppua.

N = Neutraali venttiilille/pumpulle.

VAROITUS - Venttiili ja pumppu on normitettava oikealle jännitteelle.

VAROITUS - Tehontarve ei saa ylittää 3 amp./250VAC.

Liitäntä moottoroituun venttiilin - SmartRad voi käynnistää ja sammuttaa vakiomoottoroidun venttiilin oman virransyöttönsä kautta.

NO = Normaalisti auki ja avaa venttiilin.

NC = Normaalisti kiinni ja sulkee venttiilin.

N = Neutraali venttiilille.

SmartRad-ohjelman ominaisuudet

EC SmartRadilla on ohjelmallisia ominaisuuksia laitteen käyttömukavuuden ja käytettävyyden helpottamiseksi. Näihin eri ominaisuuksiin päästään käsiksi käyttämällä pääpiirilevyllä olevia DIPPI-kytkimiä ja ne tulisi valita laitteen asennuksen aikana.

Makuuhuonetila - erittäin hiljainen toiminta moottorin alimmalla nopeudella valittavissa. Tämä ominaisuus on erittäin hyödyllinen alhaisen melutason vaativilla alueille, kuten makuuhuoneissa.

Käynnistä tämä ominaisuus DIPPI-kytkimellä 1. Huomaa, että hiljainen toiminta alentaa SmartRadin suorituskykyä ja siksi laitekoon tulisi olla riittävä huonekoon mukaan.

Korkean lämpötilan tila - käytetään korkean lämpötilan lämmityslaitteille kuten, öljy- ja kaasulämmittimille. Tässä tilassa veden lämpötilan alaraja nousee 45°C.

Käynnistä tämä ominaisuus DIPPI-kytkimellä 2.

Takaisinasetustila - käytetään mittajohdinsovelluksiin. Kun takaisinasetustilan (alennettu asetuspiste) signaali vastaanotetaan tässä tilassa, SmartRad alentaa asetuspistettä liukuasteikolla — tämä ylläpitää tiettyä määrää

lämpöä huoneessa. Jos tämä tila on pois käytöstä, takaisinasetussignaali palautuu "Pakkaussuojaus" tilaan. Tämä tila ei vaikuta normaaliin mukavuustoimintoon.

Käyttötila - lämmitystila on käytettävissä vain tässä laitteessa - DIPPI-kytkimen 4 tulisi olla aina pois päältä.

Reletila - tässä tilassa rele aktivoituu käyttöolosuhteiden mukaisesti.

Käynnistä tämä ominaisuus DIPPI-kytkimellä 6.

Painikelukitus - tämä tila on hyödyllinen julkisilla alueilla, kuten kouluissa tai toimistoissa ja tila ottaa laitteen painikkeet pois käytöstä. Ota käyttöön painamalla painiketta yli 15 sekunnin ajan, tämä toiminto ottaa painikkeet, ja termostaatin nupin pois käytöstä. Ota laite takaisin käyttöön painamalla painiketta yli 15 sekunnin ajan.

Loppuasennus

Sovita kotelon kansi noudattamalla asennustoimenpiteitä loppuun asti. Suorita tämä kiinnittämällä neljä kiinnitysruuvia laitteen alapuolelle, katso kuva 2.

Käyttö

Ohjauspaneeli on kuvattu kuvassa 3.

Yksittäisillä kohteilla on seuraava tarkoitus:

A - Käyttötilapainike

B - Näyttö päälle/pois päältä

C - Käsikäyttötilan näyttö

D - Automaattikäyttötilan näyttö

E - Puhallintason painike

F - Alhaisen puhallintason näyttö

G - Keskimmäisen puhallintason näyttö

H - Korkean puhallintason näyttö

J - Termostaatin säätöpyörä

K - Ohjelmointikasettiaukon suojakansi

Varmista aina oikea käyttötoiminta. Ilman otto- ja ulostuloristikoita ei saa peittää tai tukkia.

Käsikäyttötoiminta

Paina painiketta ⏻ kerran tai useita kertoja kunnes keltainen ⏻ merkkivalo syttyy.

Paina painiketta ✿ kerran tai useita kertoja ja valitse korkein haluttu puhallintaso (puhaltimen kierrosluku). Asetettua puhallintasoa osoitetaan punaisella merkkivalolla (1, 2, 3).

Aseta haluttu huoneen lämpötila säätönupilla.

Asetettu puhallintaso kytkeytyy päälle ja pois päältä huonelämpötilan mukaisesti.

Automaattinen tila (ECO)

Paina painiketta kerran tai useita kertoja kunnes punainen ECO-tilan merkkivalo syttyy.

Aseta haluttu huoneen lämpötila säätönupilla.

Ajankohtaisesta huoneen lämpötilasta ja termostaatilla asetetusta lukitusta lämpötilasta riippuen elektroniikka selvittää yhden kolmesta mahdollisesta puhallintasosta (puhaltimen kierrosluvusta).

Elektroniikka valitsee tarvittavan puhallintason aina huoneen vallitsevan lämpötilan ja halutun lukitun lämpötilan välisen erotuksen mukaan.

Tarvittaessa voidaan mahdollisten puhallintasojen määrää vähentää. Esimerkiksi puhallintasojen rajoittamiseksi korkeintaan kahteen on painettava painiketta kerran tai useita kertoja, kunnes toinen merkkivalo syttyy.

Ohjelmointikasetilla tai ajastimella tapahtuva käyttö on mahdollista vain automaattikäytössä (ECO). Jos ohjaussignaali on olemassa ja laite on saavuttanut asetuspisteensä, vihrea ECO-merkkivalo syttyy.

Häiriönäyttö

Jos veden lämpötila on liian alhainen, laitteen toiminta keskeytyy ja punainen merkkivalo Žilkkuu.

Tässä tapauksessa on tarkastettava, että lämmitysjärjestelmä tai kiertovesipumppu toimii oikein.

Lisäohjeita löytyy luvusta "Vianmääritys".

Käyttöönotto ilma-/vesilämpöpumpuilla

Ilma-/vesilämpöpumpun käyttöönotossa, erityisesti alhaisissa ulkolämpötiloissa on lämpöpumpun puskurisäiliön lämpotilan oltava vähintään 14°C, jotta lämpöpumppuhöyrystimen

sulaminen on mahdollista. Varmista siksi ennen lämmityspiiriin johtavien venttiilien avaamista, että mahdollisesti tarpeellinen sulatus on suoritettu.

Vianmääritys

Puhallinkonvektorin riittämättömään lämmönluovutukseen voi olla syynä seuraavat ja mahdollisesti punainen merkkivalo vilkkuu. Mahdollinen syy:

Ilmaa lämmönvaihtimessa — Irrota laite virransyötöstä, poista kotelon kansi ja suorita lämmönvaihtimen ilmaus. Katso ilmanpoistoruuvin asento kuvasta 5.

Veden lämpötila liian alhainen — Aseta virtauksen lämpötila suuremmaksi lämmityslaitteesta.

Riittämätön veden läpivirtaus laitteessa — Säädä läpivirtausmäärää (hydraulinen tasaus). Kierrä tätä varten muiden lämmityslaitteiden termostaattiventtiillit kiinni.

Likakertymiä lämmönvaihtimessa — Puhdista lämmönvaihdin, katso luku "Huolto".

Ulkopintojen puhdistus

Puhdistusta varten lämmityslaitteen on oltava sammutettuna ja jäähtynyt. Lämmityslaitteen pinnat voidaan puhdistaa pehmeällä, kostealla liinalla pyyhkimällä ja lopuksi kuivaamalla. Älä käytä puhdistukseen hankaavia puhdistusaineita tai huonekalujen kiillotusaineita, koska ne voivat vahingoittaa pintoja.

Laitteen asennuksen aikana - on hyödyllistä käyttää muovipakkausmateriaaleja ja pahvia asennetun laitteen peittämiseen - tämä estää minkä tahansa kerääntymien, kuten laastin tai maalin pääsyn laitteeseen kiinteistön korjausrakentamisen aikana.

Irrota laite virransyötöstä ennen siihen kohdistuvia huoltotoimenpiteitä. Lämmityslaitteen sisälle kertyvä pöly tai nukka on poistettava säännöllisin väliajoin. Irrota tätä varten laite virransyötöstä, avaa kotelon pohjassa olevat neljä (4) kiinnitysruuvia ja irrota kotelon kansi varovaisesti. Poista likakerääntymät pehmeällä harjalla tai pölynimurilla.

Lämmönvaihtimen ilmakerääntymät voidaan poistaa avaamalla ilmanpoistoventtiili (kuva 5). Ilmansuodatin on saatavana liitettäväksi laitteen ilmanottoaukkoon. Pyydä lisätietoja ottamalla yhteys Dimplexiin.

Käyttöohje kuuluu osana laitteeseen ja sitä on säilytettävä luotettavassa paikassa tulevaa tarvetta varten. Omistajan vaihtuessa on käyttöohje luovutettava edelleen uudelle omistajalle.

Takuu

Annamme tälle laitteelle kahden vuoden takuun takuuehtojemme mukaisesti.

Oy Glen Dimplex Nordic Ab

Mestarintie 30

06150 Porvoo

Puhelin 020 7768 300

Faksi 020 7768 309

www.glendimplex.fi

Muutokset mahdollisia
