BRUKSANVISNING KM 100100 R Bp Pack Kärcher

Anvendte overensstemmelsesvurde- ringsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: 92 Garanteret: 94 Chairman of the Board of Management Director Regulatory Affairs & Certification 113DA- 1 Før første gangs bruk av appa- ratet, les denne originale bruks- anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. Ta kontakt med forhandleren hvis du kon- staterer transportskader etter utpakking. – Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informa- sjon for sikker drift. – I tillegg til anvisningene i bruksveiled- ningen må det tas hensyn til lokale, ge- nerelle forskrifter vedrørende sikkerhet og forebygging av ulykker. Fare! Fare for skade! Veltefare ved for sterke stigninger. – Det må bare kjøres i stigninger på inntil 18% i kjøreretningen. Veltefare ved hurtig kjøring i svinger. – Kjøre langsomt i svinger. Veltefare ved ustabilt underlag. – Maskinen må kun kjøres på faste un- derlag. Veltefare ved for sterk sidehelling. – Det må bare kjøres stigninger på mak- simalt 15% på tvers av kjøretretningen. – I utgangspunktet skal forskrifter, tiltak, regler og forordninger som gjelder for kjøretøyer følges. – Høytrykksvaskeren må brukes på kor- rekt måte. Han eller hun må ta hensyn til forholdene på det aktuelle bruksste- det, og være oppmerksom på andre personer, og spesielt barn. – Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet. – Maskinen må ikke brukes av barn eller ungdommer. – Det er ikke tillatt å ta med passasjer. – Maskiner med sete skal kun startes fra setet. For å forhindre uberettiget bruk av mas- kinen, ta ut tenningsnøkkelen. Maskinen skal ikke forlates uten tilsyn når motoren er i gang. Brukeren skal først forlate apparatet når motoren er stoppet, apparatet er sikret mot utilsik- tede bevegelser og tenningsnøkkelen tatt ut. Merk: Garantien gjelder bare dersom bat- terier og ladere anbefalt av Kärcher blir brukt. – Bruksanvisningene fra batteriprodusen- ten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefa- linger ved omgang med batterier. – Batterier må ikke bli stående utladet, men må lades opp så snart som mulig. – For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensing, for eksempel av metall- støv. – legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og ek- splosjon. – Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplo- sjonsfare. – Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning). – Vær forsiktig ved omgang med batteri- syre. Følg de gjeldende sikkerhetsfor- skriftene! – Brukte batterier skal håndteres miljø- vennlig i henhold til EU-retningslinje 91/ 157 EWG. – Ved montering av batteri i KM 100/100 R Bp skal batteripolsikring alltid monte- res (se kapittel Vedlikeholdsarbeider). FARE For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice. – Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produ- senten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. – Mer informasjon om reservedeler finner du under www.kaercher.com i området Service. FARE Advarer mot en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL Advarer mot en mulig farlig situasjon som kan føre til store personskader eller til død. FORSIKTIG Informerer om en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader. Sikkerhetsanvisninger. . . . . NO . . 1 Generelle merknader . .

Kjøring av maskinen . . .

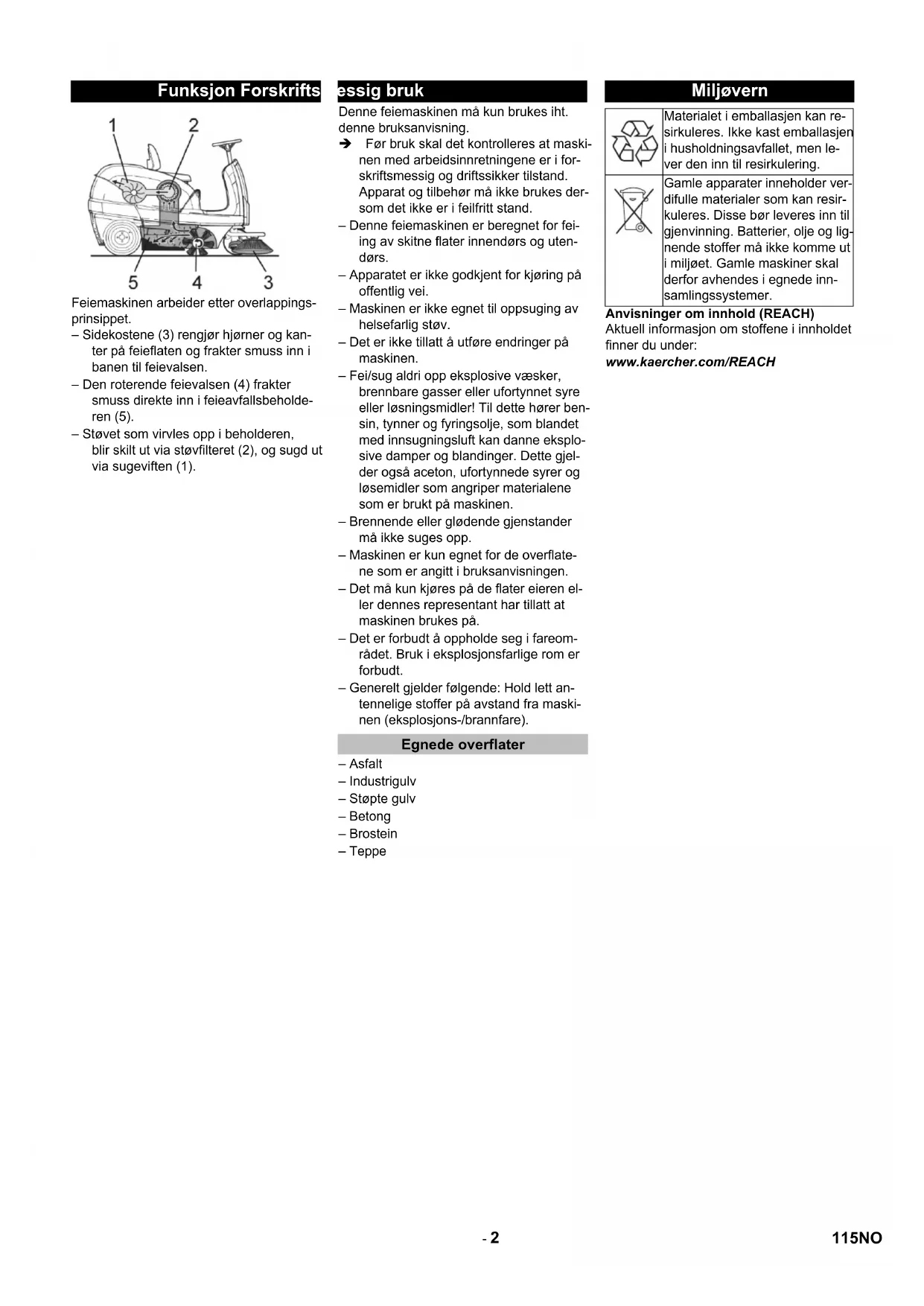

Tilbehør. . . . . . . . . . . . . . . . NO . 11 Garanti . . . . . . . . . . . . . . . . NO . 11 Feilretting . . . . . . . . . . . . . . NO . 12 Tekniske data . . . . . . . . . . . NO . 13 EU-samsvarserklæring . . . . NO . 14 Sikkerhetsanvisninger Generelle merknader Kjøredrift Batteridrevne maskiner Tilbehør og reservedeler Symboler på maskinen Ikke fei opp brennende eller glødende gjenstander som f.eks. sigaretter, fyrstikker eller lignende. Klem- og kuttfare fra reimer, sidebørster, beholder og maskindeksel. Symboler i bruksanvisningen 114 NO- 2 Feiemaskinen arbeider etter overlappings- prinsippet. – Sidekostene (3) rengjør hjørner og kan- ter på feieflaten og frakter smuss inn i banen til feievalsen. – Den roterende feievalsen (4) frakter smuss direkte inn i feieavfallsbeholde- ren (5). – Støvet som virvles opp i beholderen, blir skilt ut via støvfilteret (2), og sugd ut via sugeviften (1). Denne feiemaskinen må kun brukes iht. denne bruksanvisning. Før bruk skal det kontrolleres at maski- nen med arbeidsinnretningene er i for- skriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes der- som det ikke er i feilfritt stand. – Denne feiemaskinen er beregnet for fei- ing av skitne flater innendørs og uten- dørs. – Apparatet er ikke godkjent for kjøring på offentlig vei. – Maskinen er ikke egnet til oppsuging av helsefarlig støv. – Det er ikke tillatt å utføre endringer på maskinen. – Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører ben- sin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplo- sive damper og blandinger. Dette gjel- der også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen. – Brennende eller glødende gjenstander må ikke suges opp. – Maskinen er kun egnet for de overflate- ne som er angitt i bruksanvisningen. – Det må kun kjøres på de flater eieren el- ler dennes representant har tillatt at maskinen brukes på. – Det er forbudt å oppholde seg i fareom- rådet. Bruk i eksplosjonsfarlige rom er forbudt. – Generelt gjelder følgende: Hold lett an- tennelige stoffer på avstand fra maski- nen (eksplosjons-/brannfare). – Asfalt – Industrigulv – Støpte gulv – Betong – Brostein – Teppe Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH Funksjon Forskriftsmessig bruk Egnede overflater Miljøvern Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men le- ver den inn til resirkulering. Gamle apparater inneholder ver- difulle materialer som kan resir- kuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lig- nende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede inn- samlingssystemer. 115NO- 3 1 Nøkkelbryter 2Ratt 3 Sete (med kontaktmatte) 4 Støvfilter 5 Våt-/tørrspjeld 6 Maskinhette 7 Bakre tetningslist 8 Batteri (KM 100/100 R Bp Pack) 9 Ladeapparat (under dekselet) (KM 100/100 R Bp Pack) 10 Tetningslister på siden 11 Feieavfallsbeholder (på begge sider) 12 Sidekledning 13 Feievalse 14 Fremre tetningslist 15 Grovsmusspjeld 16 Pedal for heving/senking av grovsmus- spjeld 17 Venstre sidebørste (ekstrautstyr) 18 Feste av sidebørster 19 Høyre sidekost 20 Kjørepedal 21 Frontkledning 22 Betjeningspanel 1 Programbryter 2 Nødstoppknapp 3 Rensing av filter 4Horn 5 Driftstimeteller 6 Kontrollamper A Batteriets ladetilstand (rød/gul/grønn) B Overbelastning av fremdriftsmotoren (rød) C Overbelastning av feievalsen (rød) – Betjeningselementer for rengjørings- prosessen er gule. – Betjeningselementer for vedlikehold og service er lysegråe. FARE Fare for klemming ved lukking av maskin- dekselet Senk derfor maskindekselet lang- somt. Åpne apparatdekselet ved hjelp av gir- pehåndtaket (terkk opp). Trekk holdestangen ut av holderen. Betjenings- og funksjonelementer Betjeningspanel Kontrollamper Fargemerking Åpne/lukke deksel 116 NO- 4 Sett inn holdestangen i holderen i suge- viften. For å lukke dekselet, trekk holdestan- gen ut av holderen og lås holdestangen i dekselet. Ved omgang med batterier må det tas hen- syn til: Fare! Eksplosjonsfare! Verktøy o.l. må ikke leg- ges på batteriet, dvs. på poler eller celle- bro. Fare! Fare for skader! Pass på at sår aldri kom- mer i kontakt med bly. Vask hendene godt etter håndtering av batterier. FARE Brann- og eksplosjonsfare! – Røyking og bruk av åpen ild er ikke til- latt. – Rom der det lades batterier må være godt ventilerte, da det dannes høyek- splosive gasser ved lading. – Batteriene må ikke lades opp utendørs. Fare! Fare for skade! – Syresprut i øyne eller på huden skal skylles ut/av med mye rent vann. – Kontakt lege straks etterpå. – Forurensede klaær må vaskes med vann. Merk:På KM 100/100 R Bp Pack er batteri- ene og laderen innebyggdet. Åpne dekselet, sett in holdestangen. Sett batteriene i batteriholderen. Koble polklemmen (rød kabel) til pluss- polen (+). Koble polklemmen til minuspolen (-). Merk: Kontroller at batteripoler og polklem- mer er tilstrekkelig beskyttet med polfett. FORSIKTIG Lad opp batteriene før maskinen tas i bruk. FARE Eksplosjonsfare! Under ladeprosessen må dekselet stå åpent. Fare! Fare for skader! Følg sikkerhetsanvisnin- gene for håndtering av batterier. Følg bruksanvisningen for ladeapparatet. Fare! Batterier skal bare lades med egnet lade- apparat. Merk:Når batteriet er ladet opp kobles først ladeapparatet fra nettet og så batteriet fra ladeapparatet. Fare Fare for skader! Ladeapparatet skal ikke brukes dersom strømkabelen har skader. En skadet strømledning skal straks skiftes av leverandøren, kundeservice eller en kvalifisert person. Merk:Maskinen er stadardmessig utstyrt med vedlikeholdslette batterier. Åpne dekselet, sett in holdestangen. Sett støpselet på tilkoblingskabelen inn i stikkontakten. Når støpselet er satt inn, viser batterikon- trollindikatoren fremdriften for ladingen. FARE Batteri skal kun lades med egnet lader som anbefalt av KÄRCHER (bestillingsnr. 6.654-107). Etterfyll destillert vann en time før lade- prosessen avsluttes, pass på at syreni- vået er riktig. Batteriene er merket for dette. FARE Fare for personskader. Etterfylling av vann når batteriet er utladet kan føre til at syre si- ver ut! Bruk vernebriller når du håndterer batterisyre, og følg forskriftene for å forhin- dre personskader og skader på klær. Even- tuell syresprut på hud eller klær skal øyeblikkelig skylles av med mye vann. FORSIKTIG Fare for skade. Det må kun brukes destil- lert eller avmineralisert vann til etterfylling på batteriene. Det må ikke brukes fremme- de tilsetninger (såkalte forbedringsmidler). Dette fører til at garantien bortfaller. Slå av batteriladeren og trekk støpselet ut av stikkontakten. Ved maskiner uten innebygget batteri- lader: Trekk ladekabelen ut fra batteri- støpselet og koble den til maskinen. Åpne dekselet, sett in holdestangen. Koble polklemmen fra minuspolen (-). Koble polklemmen fra plusspolen (+). Ta batteriet ut av emballasjen. Brukte batterier skal avhendes i hen- hold til gjeldende bestemmelser. FORSIKTIG På batterier som er fylt med syre må du re- gelmessig kontrollere væskenivået. – Syren i et fullt ladet batteri har ved 20 °C spesifikk vekt på 1,28 kg/l. – Syren i et delvis ladet batteri har spesi- fikk vekt mellom 1,00 og 1,28 kg/l. – I alle cellene skal den spesifikke vekten av syren være lik. Skru av alle batterilokk. Ta ut en prøve med en syretester fra hver celle. Syreprøven fylles tilbake i samme celle. Før den tas i bruk Batteri Sikkerhetsanvisninger for batterier Følg anvisningene på batteriet, i bruksanvisningen og i maskin- bruksanvisningen! Bruk vernebriller! Hold barn unna syre og batteri- er! Eksplosjonsfare! Åpen ild, gnister, åpent lys og røyking er forbudt! Fare for skade! Førstehjelp! Varselmerket! Avhending! Batterier må ikke kastes i hus- holdsningsavfallet! Innsetting og tilkobling av batterier Lade batteriet (1) Lading av KM 100/100 R Bp Pack Batteriet blir ladet lyser gult Batteriet er ladet lyser grønt Feil lyser rødt (2) Lading av KM 100/100 R Bp Vedlikeholdslette batterier Når ladingen er ferdig Demontere batterier Kontroll og justering av væskenivået på batteriet 117NO- 5 Hvis væskenivået er for lavt, må du fylle destillert vann i cellene opp til markerin- gen. Lad batteriet. Skru på cellelokkene. FARE Fare for personskader og materielle ska- der! Ikke bruk gaffeltruck for å laste av mas- kinen. Merk:Trykk på nødstoppknappen og sett nøkkelbryteren i posisjonen "0" for umid- delbar utkobling av alle funksjoner. Gå frem på følgende måte ved lossing: Kutt over pakketeipen av plast og fjern folien. Fjern spennbåndfestene fra anslag- sunktene. De fire merkede gulvbordene på pallen er festet med skruer. Løsne disse tre bordene. Legg bordene på kanten av pallen. Plasser bordene slik at de passer til maskinens hjul og skru den fast. I emballasjen er det lagt ved en bjelke som skal skyves under rampen som støtte. Ta bort treklossene som låser hjulene, og skyv dem under rampen. Løsne parkeringsbremsen (se Skyving av feiemaskinen). Skyv maskinen over rampen fra pallen. Koble til batteriet (se kapittelet Vedlike- holdsarbeider) Tilbakestill NØD-STOPP-tasten ved å dreie den. Still programbryterne på trinn 1 (kjø- ring). Sett nøkkelbryteren på ”1”. Kjøre appratet langsomt ned fra ram- pen. Sett nøkkelbryteren på ”0” igjen. Fare Fare for skader! Før parkeringsbremsen løsnes, må maskinen sikres mot å rulle. Når parkeringsbremsen er løsnet, ruller maskinen ubremset. Trekk bremsehendelen vekk fra hjulet, og hold den fast i denne posisjonen. Dermed er parkeringsbremsen ute av funk- sjon, og maskinen kan skyves. Parker feiemaskinen på et jevnt under- lag. Trekk ut nøkkelen. Kontroller ladenivået på batteriene. Kontroller sidekostene. Kontroller feievalsen. Rengjøre støvfilter. Tøm feieavfallsbeholderen. Kontroller dekktrykket. Merk: Dette er beskrevet i kapittelet Stell og vedlikehold. Åpne dekselet, sett in holdestangen. Løsne vingemutterne litt fra seteskinne- ne. Skyv setet i ønsket posisjon. Stram vingemutrene. Merk:Dersom reguleringsområdet ikke er tilstrekkelig finnes en ytterligere regule- ringsmulighet. 4 skruer på platen på setekontaktbryte- ren skrus ut. Ta av platen. Sving setet frem. Løsne 4 skruer på setefestet. Forskyv setet og skru det fast. Monter platen på setekontaktbryteren. – Kontrollampe lyser grønt Batteriet er ladet – Kontrollampe lyser gult Batteriet er nesten flatt. Avslutte feiedrift og lade batteri. – Kontrollampen blinker rødt Utladingsgrense er nådd. Kun 3 minuter kjøring er mulig, etter det vil apparatet slå seg av. Etter det kan ikke apparatet startes igjen, batteriet må lades opp i minst 3 ti- mer. – Kontrollampen lyser rødt Batteriet er flatt. Styringen har slått av feie- systemet. Lad batteriet. Fare! Ulykkesrisiko. Parkeringsbremsen funk- sjon må kontrolleres på flatt underlag før hver bruk. Sett deg på setet. Tilbakestill NØD-STOPP-tasten ved å dreie den. Still programbryterne på trinn 1 (kjø- ring). Sett nøkkelbryteren på ”1”. Trykk kjørepedalen lett inn. Bremsen må løsnes hørbart. Maskinen må begynne å rulle lett på flat bakke. Hvis pedalen slippes løs, settes brem- sen hørbart på. Hvis det som er beskre- vet ovenfor ikke skjer, må maskinen settes ut av drift og kundeservice tilkal- les. – Maskinen har en Nød-Stopp-Tast. Blir denne trykt, stopper maskinen brått og den automatiske stoppebremsen virker. – For å sette maskinen i gang igjen, må først Nød-Stopp-Tasten frigjøres, derpå slå nøkkelbryteren kort av og på igjen. Lossing (1) Maskin uten innebygd batteri (2) Maskin med innebygd batteri Skyving av feiemaskinen Ta i bruk Generelle merknader Vedlikeholdsarbeider Drift Stille inn førersetet Kontroller ladenivået på batteriene Kontroller parkeringsbremsen Nødstoppknapp 118 NO- 6 1Kjøring For kjøring til brukstedet. 2 Feiing med feievalse Feievalsen senkes. Feievalse og side- børster roterer. 3 Feiing med høyre sidekost Feievalse og høyre sidekost senkes. 4 Feiing med venstre sidekost (ekstraut- styr) Feievalse og venstre sidekost senkes. 5 Feiing med begge sidekoster (ekstraut- styr) Feievalse og begge sidekoster senkes. Merk:Maskinen er utstyrt med setekontakt- matte. Dersom du forlater førersetet slås apparatet av og parkeringsbremsen går au- tomatisk på. Ta plass på førersetet. IKKE trykk på kjørepedalen. Still programbryterne på trinn 1 (kjø- ring). Sett nøkkelbryteren på ”1”. FARE Fare for fall! Ikke reis deg under kjøringen. Merk:Dersom apparatet slås av via sete- kontaktbryteren, vil de 5 LED-ene på betje- ningspanelet tennes. Stopp maskinen med nøkkelbryteren. Merk:Dersom setekontaktbryteren eller nøkkelbryteren kobles til med inntrykket kjørepedal, vil kjøredriften slås av og side- børster, vifte og LED blir slått på (service- funksjon). Utbedring: Slipp kjørepedalen. Trykk kjørepedal langsomt inn. FARE Fare for personskade! Ved rygging skal det ikke være fare for tredjeperson, eventuelt må noen dirigere deg. Trykk kjørepedal langsomt inn. – Kjørehastigheten kan reguleres trinn- løst med kjørepedalen. – Ved synkende effekt i stigninger må kjørepedalen tas litt tilbake. Slipp kjørepedalen, maskinen bremser automatisk og blir stående. Kjøre over faste hindringer opp til 50 mm høyde: Kjør langsomt og forsiktig over hinderet. Faste hindringer over 50 mm høyde: Hindre må bare kjøres over med en eg- net rampe. For å unngå skader på kjøredrevet er appa- ratet utstyrt med en overbelastningsindika- tor og -utkobling. – Dersom belastningen ved kjøring når et kritisk nivå blinker overbelastningsindi- katoren. Belastningen kan holdes i 1 minutt, etter det vil styringen slå av ap- pratet. – Dersom belastningen på kjøredrevet overstiger overbelastningsgrensen vil styringen straks koble ut apparatet. Sett nøkkelbryteren til ”0”, vent et øye- blikk og sett den til ”1” igjen. For å unngå skader på feiesystemet er ap- paratet utstyrt med en overbelastningsindi- kator og -utkobling. – Dersom belastningen på feiesystemet når overbelastningsgrensen, vil overbe- latningsindikatoren tennes og styringen slår av feiesystemet etter 4 sekunder. Sett nøkkelbryteren til ”0”, vent et øye- blikk og sett den til ”1” igjen. Fare! Fare for skader! Når grovsmusspjeldet er åpnet, kan feievalsen slynge stein eller splinter forover. Pass på at ikke personer, dyr eller gjenstander kan komme i fare. FORSIKTIG Fei ikke pakktape, tråder eller noe lignende da dette kan føre til skader på feiemekanis- men. FORSIKTIG For å unngå at gulvet blir skadet, må man ikke bruke feiemaskinen uten at den er i be- vegelse. Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle for- holdene. Merk: Feieavfallsbeholderen bør tømmes med jevne mellomrom under drift. Merk: Ved rengjøring av flater senkes feie- valsen. Merk: Ved rengjøring av sidekanter senkes også sidekostene. Still programbryteren på trinn 2. Feie- valsen senkes. Feievalse og sidebør- ster roterer. Merk: Når man vil feie inn større deler med en høyde på opptil 60 mm, f.eks. brusbok- ser, må spjeldet for grovt smuss løftes en kort tid. Løfte grovsmusspjeldet: Trykk pedalen for grovsmusspjeldet for- over og hold den inne. Slipp pedalen ved å ta foten bort fra den. Merk: Optimal rengjøring oppnår man bare dersom grovsmusspjeldet er senket helt ned. Still programbryteren på trinn 3. Side- kostene og feievalsen senkes. Merk: Feievalsen og sidekosten starter au- tomatisk. Merk: Feieavfallsbeholderen bør tømmes med jevne mellomrom under drift. Merk: Støvfilteret bør tømmes med jevne mellomrom under drift. Lukk våt-/tørrspjeld Åpne våt-/tørrspjeld Merk: Derved forhindres stiltopping av fil- tersystemet. Åpne våt-/tørrspjeld Merk: Filteret blir dermed beskyttet mot fuktighet. – Innkobling av manuell filterrengjøring Trykk på tasen for filterrengjøring. Filte- ret blir renset i løpet av ca. 15 sekunder. Velge programmer Slå apparatet på Kjøring av maskinen Kjøre forover

Kjøre bakover Kjøremåte Bremsing Kjøre over hindre Overbelastning av fremdriftsmotoren Overbelastning av feievalsen Feiedrift Feiing med feievalse Feiing med løftet grovsmusspjeld Feiing med sidekost Feie tørre gulv Feie trevlet og tørr feiemasse (f.eks. tørt gress, halm) Feie fuktige eller våte gulv Rensing av filter 119NO- 7 Merk: Vent til den automatiske rensingen av filteret er ferdig og støvet har lagt seg før du åpner eller tømmer feieavfallsbeholde- ren. Løft feieavfallsbeholderen opp litt og trekk den ut. Tøm feieavfallsbeholderen. Skyv feieavfallsbeholderen inn og lås. Tøm feieavfallsbeholderen som ligger på motsatt side. Still programbryterne på trinn 1 (kjø- ring). Venstre sidekost og feievalsen heves. Vri tenningsnøkkelen til "0" og trekk den ut. Merk: Etter at maskinen er parkert, renses støvfilteret automatisk i ca. 15 sekunder. Ikke åpne maskindekselet i dette tidsrom- met. Merk: Maskinen er utstyrt med en automa- tisk parkeringsbremse. Den aktiveres når motoren stoppes og setet forlates. FARE Fare for personskader og materielle ska- der! Pass på vekten av apparatet ved transport. Vri tenningsnøkkelen til "0" og trekk den ut. Sikre maskinens hjul med kileklosser. Sikre maskinen med stropper eller vai- ere. Ved transport i kjøretøyer skal appara- tet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. Merk: Ta hensyn til markeringene for feste- områdene på grunnrammen (kjedesym- bol). Maskinen må ved lasting/lossing ikke kjøres i hellinger som overstiger 18 %. FARE Fare for personskader og materielle ska- der! Pass på vekten av apparatet ved lag- ring. Hvis feiemaskinen ikke skal brukes over lengre tid, må følgende punkter følges: Parker feiemaskinen på et jevnt under- lag. Still programbryterne på trinn 1 (kjø- ring). Hev feievalsen og sidekosten for ikke å skade børstene. Vri tenningsnøkkelen til "0" og trekk den ut. Sikre feiemaskinen mot rulling. Rengjør feiemaskinen innvendig og ut- vendig. Parker maskinen på en beskyttet og tørr plass. Koble fra batteriet. Batteriet lades i mellomrom på ca. to måneder. Før rengjøring og vedlikehold av maski- nen, skifte av deler eller omstilling til an- nen funksjon skal maskinen stoppes, trekk ut tenningsnøkkelen, og trekk ut batteripluggen eller koble fra batteriet. Ved arbeidd på det elektriske anlegget skal batterikontakten trekkes ut, eller batteriklemmene tas av. – Reparasjoner skal kun utføres på god- kjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskrif- tene. – Kommersielt brukte maskiner som bru- kes på ulike steder skal sikkerhetskon- trolleres i samsvar med VDE 0701. – Skal kun brukes med feievalser/side- børster som levert med maskinen, eller som er beskrevet i bruksanvisningen. Bruk av andre feievalser/sidebørster kan påvirke sikkerheten. FORSIKTIG Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høy- trykksvasker (fare for kortslutning eller an- dre skader). Fare Fare for skader! Benytt støvbeskyttelses- maske og beskyttelsesbriller. Åpne dekselet, sett in holdestangen. Rengjør maskinen med en klut. Blås den ut med trykkluft. Lukk maskinhetten. Merk: Støvfilteret kan vaskes med vann. Før du setter det inn igjen må filteret tørke helt. Rengjør maskinen med en fuktig klut og mild rengjøringsblanding. Merk: Det må ikke brukes aggressive ren- gjøringsmiddel. Merk: Driftstimetelleren angir tidspunktet for vedlikeholdsintervallene. Daglig vedlikehold: Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd Kontroller dekktrykket. Kontroller funksjonen til alle betjenings- elementer. Ukentlig vedlikehold: Kontroller batterisyrenivået. Kontrollere at Bowden-kabler og beve- gelige deler løper lett. Kontroller innstilling for og slitasje på tetningslister i feieområdet. Kontroller støvfilteret og rens eventuelt filterkassen. Kontroller undertrykksystemet. Vedlikeholdsarbeider hver 100. driftstime: Kontroller at setekontaktbryter funge- rer. Kontroller drivremmenes spenning, sli- tasje og funksjon (kileremmer og run- dremmer). Vedlikehold etter slitasje: Skift tetningslister. Skift feievalsen. Skift sidekostene. Merk: Beskrivelse av dette er å finne i ka- pittelet Vedlikeholdsarbeid. Merk: Alle service- og vedlikeholdsarbei- der må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Kärcher-forhandler. Vedlikehold etter 8 driftstimer: Utfør første inspeksjon. Vedlikehold etter 20 driftstimer Vedlikeholdsarbeider hver 100. driftstime Vedlikeholdsarbeider hver 300. driftstime Vedlikeholdsarbeider hver 500. driftstime Vedlikeholdsarbeider hver 1000. driftstime Vedlikeholdsarbeider hver 1500. driftstime Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Kärcher-kundeservice i løpet av garantitiden. Tømme feieavfallsbeholderen Slå maskinen av Transport Lagring Sette bort Pleie og vedlikehold Generelle merknader Rengjøring Innvendig rengjøring Utvendig rengjøring av maskinen Vedlikeholdsintervaller Vedlikehold utført av kunden Vedlikehold utført av kunden 120 NO- 8 Forberedelser: Parker feiemaskinen på et jevnt under- lag. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. FARE Fare for skade! Motoren til filterrengjøringen trenger 15 sekunder etterløp etter at den er slått av. Ikke åpne maskindekselet mens det pågår. Fare Fare for skader! La maskinen kjøles til- strekkelig ned før alle vedlikeholds- og re- parasjonsarbeider. FORSIKTIG På batterier som er fylt med syre må du re- gelmessig kontrollere væskenivået. Skru av alle batterilokk. Hvis væskenivået er for lavt, må du fylle destillert vann i cellene opp til markerin- gen. Lad batteriet. Skru på cellelokkene. Parker feiemaskinen på et jevnt under- lag. Koble en lufttrykkmåler til dekkventilen. Kontroller lufttrykket og korriger ved be- hov. Lufttrykket for bakhjulene skal stilles inn på 6 bar. Fare! Fare for skade! Parker feiemaskinen på et jevnt under- lag. Trekk ut nøkkelen. Bruk varselklær ved reparasjonsarbeid på offentlig gate eller vei i fareområdet i løpende trafikk. Kontroller at underlaget er stabilt. Sikre i tillegg maskinen med klosser mot rul- ling. Kontrollere dekk Kontroller dekkenes slitebane for gjen- stander som har satt seg fast. Fjern gjenstandene. Bruk et egnet dekkreparasjonsmiddel som fås i handelen. Merk: Ta hensyn til anbefalingene fra den aktuelle produsenten. Det er mulig å kjøre videre når angivelsene fra produktets pro- dusent overholdes. Dekkskift/hjulskift skal utføres så snart som mulig. Løft feieavfallsbeholderen litt opp på den tilsvarende siden og trekk den ut. Løsne hjulskruen. Sett på jekken. Løftepunkt for jekk (bakhjul) Løft maskinen med jekken. Fjern hjulskruen. Ta av hjulet. Sett på plass reservehjulet Skru inn hjulskruen. Slipp ned maskinen med jekken. Trekk til hjulskrue. Skyv feieavfallsbeholderen inn og lås. Merk: Bruk en egnet, normal jekk. – Tilkobling av feiesystemet skjer ved hjelp av et undertrykksystem. – Dersom sidebørstene eller feievalse ikke lar seg senke, må du kontrollere at undertrykkslange er koblet korrekt til slangeledningen, eventuelt må diu set- te inn slangen. – Dersom sidebørseter eller feievalse li- kevel ikke lar seg senke er undertrykk- systemet utett. I så fall må du kontakte kundeservice. Slangetilkobling for undertrykkslange for senking av sidebørster Slangetilkobling for undertrykkslange for senking av feievalse Slangetilkobling for undertrykkspumpe og til undertrykkslange (akkumulator) Merk: Undertrykkspumpen går bare når undertrykket i systemet bygges opp. Der- som pumpen går kontinuerlig skal du kon- takte kundeservice. Parker feiemaskinen på et jevnt under- lag. Still programbryterne på trinn 1 (kjø- ring). Løft sidekostene. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Løsne de 3 festeskruene på undersi- den. Ta av slitte sidebørster.

Sett nye sidebørster inn på medbringe- ren og skru fast. Parker feiemaskinen på et jevnt under- lag. Still programbryterne på trinn 1 (kjø- ring). Feievalsen løftes. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Sikre maskinen med klosser mot rulling. Løft feieavfallsbeholderen litt opp på begge sidene og trekk den ut. Fjern bånd eller tau fra feievalsen. Utskiftning er nødvendig når resultatet av feiingen tydelig avtar på grunn av slitasjen på børstene. Parker feiemaskinen på et jevnt under- lag. Still programbryterne på trinn 1 (kjø- ring). Feievalsen løftes. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Sikre maskinen med klosser mot rulling. Løft feieavfallsbeholderen litt opp på begge sidene og trekk den ut. Vedlikeholdsarbeider Generelle sikkerhetsanvisninger Kontroll og justering av væskenivået på batteriet Kontrollere dekktrykk Hjulskift Kontroller undertrykksystemet Utskifting av sidekost Kontrollere feievalsen Utskifting av feievalse 121NO- 9 Løsne fremre festeskrue i høyre side- deksel. Løsne bakre festeskrue i høyre side- deksel. Ta av sidekledningen. Løsne skruene. Løsne festeskrue i wirestrømpen og ta av wirestrømpen. Skru ut skruen i rotasjonspunktet på feievalsesvingarmen. Trekk av feievalsesvingarmen. Ta av deksel på feievalse. Ta av feievalsen. Feievalsens monteringsposisjon i kjøreret- ningen Skyv den nye feievalsen inn i feievalse- kassen og stikk den inn på drivtappen. Merk: Vær oppmerksom på børstesettets posisjon når du monterer den nye feieval- sen. Merk: Still inn wirestrømpen slik at feieval- sen er løftet ca. 10 mm fra bakken. Plasser feievalsebeskyttelsen. Sett på feievalsesvingarm. Sett på wirestrømpe. Skru inn festeskruene. Skru på sidedekselet. Skyv feieavfallsbeholderen inn på beg- ge sidene og lås. Still programbryterne på trinn 1 (kjø- ring). Sidekost og feievalsen heves. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Still programbryteren på trinn 2. Feie- valsen senkes. Betjen kjørepedalen lett og la feievalsen rotere en kort stund. Løft feievalsen. Betjen pedalen for løfting av klaff for grov smuss og hold pedalen nede. Rygg maskinen bort. Feiemønsteret danner en likesidet firkant som er mellom 50 -70 mm bred. Merk: Takket være den flytende opplagrin- gen av feievalsen justeres feiespeilet auto- matisk etter hvert som børstene slites ned. Når slitasjen blir for stor, må feievalsen skif- tes ut. Parker feiemaskinen på et jevnt under- lag. Still programbryterne på trinn 1 (kjø- ring). Feievalsen løftes. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Sikre maskinen med klosser mot rulling. Løft feieavfallsbeholderen litt opp på begge sidene og trekk den ut. Løsne festeskruene på sidekledninge- ne på begge sider. Ta av sidebekledningen. Fremre tetningslist Løsne festemutrene på fremre tetnings- list litt, skru dem av for å skifte. Skru på en ny tetningslist, men vent med å stramme mutrene. Rett inn tetningslisten. Gulvavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 35 - 40 mm. Trekk til mutrene. Kontrollere feiemønster Justering og utskiftning av tetningslis- ter 122 NO- 10 Bakre tetningslist Gulvavstanden for tetningslisten skal stilles inn slik at den brettes bakover med et etterløp på 5 -10 mm. Skiftes ut ved slitasje. Ta ut feievalsen. Skru av festemutrene for den bakre tet- ningslisten. Skru på ny tetningslist. Tetningslister på siden Løsne festemutrene i tetningslisten på siden litt, skru dem av for å skifte. Skru på en ny tetningslist, men vent med å stramme mutrene. Skyv et 1 - 2 mm tykt underlag under for å stille inn avstanden til gulvet. Rett inn tetningslisten. Trekk til mutrene. Skru på sidedekslene. Skyv feieavfallsbeholderen inn på beg- ge sidene og lås. 몇 ADVARSEL Tøm feieavfallsbeholderen før du begynner å skifte støvfilter. Benytt støvbeskyttelses- maske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv. FORSIKTIG Fare for skade! Støvfilteret skal ikke vaskes. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Åpne dekselet, sett in holdestangen. Trekk håndtaket på filterholderen ut så langt som mulig, la det gå i lås. Ta ut lamellfilter. Sett inn nytt filter. La medbringeren gå i inngrep i hullene på drivsiden. La håndtaket på filterrengjøringen gå i lås igjen. Merk: Under monteringen av det nye filte- ret må du passe på at lamellene ikke blir skadet. Ta tetningen for filterkassen ut av spo- ret i maskinhetten og sett inn en ny tet- ning. Sett inn ny tetning. Vri tenningsnøkkelen til "0" og trekk den ut. Trykk på nødstoppknappen. Åpne dekselet, sett in holdestangen. Kontroller strammingen på drivremmen på sugeviften (kilerem), samt kontroller for slitasje og skader. Kontroller kilereimene til feievalsedrif- ten på stramming, slitasje og skader. Skifte støvfilter Utskiftning av filterkassetetningen Kontroll av drivremmene 123NO- 11 Kontroller regelmessig at tetningsman- sjetten på sugeviften sitter ordentlig. Løsne skruene på begge sider av kled- ningen. Skift ut defekte sikringer. Sett på plass frontbekledningen igjen. Merk: Benytt kun sikringer med samme verdi. 1Mutter 2 Batteriladekabel 3 Polsikring 4Bro 5Skrue Bytt defekte sikringer. Merk:Defekte polsikringer må bare byttes av Kärchers kundetjeneste eller av en auto- risert fagperson. Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i ga- rantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Kontroller tetningsmansjetten Skifte sikringer Polsikring Tilbehør Sidebørster 6.905-986.0 Med standardbørster for bruk innendørs og utendørs. Sidebørster, myke 6.906-133.0 For fint støv innendørs, vannfast. Sidebørster, harde 6.906-065.0 For fjernign av fastsittende smuss uten- dørs, vannfast. Standard-feievalse 6.906-375.0 Slitasje- og vannfast. Universalbørster for bruk innendørs og utendørs. Feievalse, myk 6.906-533.0 Med naturbørster spesielt for feiing av fint støv på glatte gulv innendørs. Ikke vann- fast, ikke for ru overflater. Feievalse, hard 6.906-532.0 For fjernign av fastsittende smuss uten- dørs, vannfast. Støvfilter 6.414-532.0 Batterisett 6.654-112.0 Batterilader 6.654-143.0 Garanti 124 NO- 12

/h 7150 7150 Arbeidsbredde uten sidekoster mm 710 710 Arbeidsbredde med 1 sidekoster mm 1000 1000 Arbeidsbredde med 2 sidekoster mm 1290 1290 Volum i feieavfallsbeholder l 100 100 Beskyttelsesklasse beskyttet mot vanndrypp -- IPX 3 IPX 3 Motorer – fremdriftsmotor Type -- Likestrøms-magnetmotor for kjøring for- og bakover Likestrøms-magnetmotor for kjøring for- og bakover Konstruksjon -- Hjulnavmotor på forhjulene Hjulnavmotor på forhjulene Spenning V 24 24 Nominell strøm A 37 37 Nominell effekt (mekanisk) W 750 750 Beskyttelsestype -- IP 44 IP 44 Turtall 1/min trinnløst trinnløst – Vifte- og feievalsemotor Type -- Likestrøms-magnetmotor Likestrøms-magnetmotor Konstruksjon -- B14 B14 Spenning V 24 24 Nominell strøm A 35 35 Nominell effekt (mekanisk) W 600 600 Beskyttelsestype -- IP 20 IP 20 Turtall 1/min 3500 3500 – Sidebørstemotor Type -- Likestrøms-magnetmotor Likestrøms-magnetmotor Konstruksjon -- Drevmotor (vinkeldrev) Drevmotor (vinkeldrev) Spenning V 24 24 Nominell strøm A 5 5 Nominell effekt (mekanisk) W 100 100 Beskyttelsestype -- IP 44 IP 44 Turtall 1/min 70 70 Batteri Type -- -- 24V 4 PzS 240 I Kapasitet Ah -- 240 Ladetid ved helt flate batterier h -- 10...15 Driftsvarighet etter flere gangers lading h -- ca. 2,5 Batterilader Nettspenning V~ -- 230 Utgangsspenning V -- 24 Utgangsstrøm A -- 30 Sikringer Hovedsikring A 150 150 Sidebørstemotor A 30 30 Filter drivmotor A 10 10 Styring A 5 5 126 NO- 14 Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU- direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklærin- gen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Undertrykkspumpe A 3 3 Dekk Dimensjon bak -- 4.00-8 4.00-8 Lufttrykk bak bar 6 6 Brems Driftsbrems -- elektronisk elektronisk Parkeringsbrems -- Skivebremse, elektrisk utløst (med fjær) Skivebremse, elektrisk utløst (med fjær) Filter- og sugesystem Filterflate, finstøvfilter m

dB(A) 2 2 Støyeffektnivå L
