| Produkttype | Kompressorkjøler |
| Merke | Mobicool |
| Modell | MCF32 |
| Bruttokapasitet | 32,5 L |
| Nettokapasitet | 31,0 L |
| Mål (L x B x H) | 584 x 365 x 407 mm |
| Vekt | 11,4 kg |
| Temperaturområde | +10 °C til -10 °C |
| Strømforsyning | 12/24 V DC og 100-240 V AC, 50/60 Hz |
| Strømforbruk (12 V) | 4 A |
| Strømforbruk (24 V) | 2 A |
| Strømforbruk (230 V~) | 1,0 - 0,4 A |
| Energiklasse | A+ |
| Årlig energiforbruk | 83 kWh/år |
| Kjølemiddel | R134a (40 g) |
| Klimaklasse | N (omgivelsestemperatur +16 °C til +32 °C) |
| Støynivå | 49 dB(A) |
| Batteribeskyttelse | Ja, 3 moduser (LOW/MED/HIGH) |
| Display | Digitalt med temperaturindikator |
| Temperaturinnstilling | I trinn på 1 °C (eller 2 °F) |
| Lokklås | Med lås |
| Båtbruk | Ja, permanent krengningsvinkel opp til 30° |
| Rengjøring | Fuktig klut, ikke senk ned i vann |
| Sikring | 8 A / 32 V |
Ofte stilte spørsmål - MCF32 Mobicool
Brukerspørsmål om MCF32 Mobicool
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøleskap i PDF-format gratis! Finn veiledningen din MCF32 - Mobicool og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. MCF32 av merket Mobicool.
BRUKSANVISNING MCF32 Mobicool
NO Kjøleboks med kompressor Bruksanvisning....132
7 Rengøring og vedligeholdelse ....113
8 Garanti....114
ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser.
▶Indstil modusen for batteriovervågningen med tasterne „+“ og „-“.
▶ Udskift sikringen (8 A 32 V) som vist (fig. 4, side 4).
7 Rengøring og vedligeholdelse
VIGTIGT! Fare for beskadigelse!
Les bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den. Hvis kjøleapparatet selges videre, må du sørge for å gi bruksanvisningen videre også.
Produsenten påtar seg intet ansvar for skader som skyldes ikke tiltenkt bruk eller feil bruk.
Innhold
1 Symbolforklaring .... 133
2 Sikkerhetsregler....133
3 Leveringsomfang 136
4 Tiltenkt bruk 136
5 Funksjonsbeskrivelse .... 136
5.1 Funksjonsomfang....137
5.2 Betjenings- og visningselementer....137
6 Betjening 138
6.1 Før første gangs bruk 138
6.2 Tips for energisparing ..... 138
6.3 Koble til kjøleapparatet 139
6.4 Bruk av batterivakten 139
6.5 Bruk av kjøleapparatet 140
6.6 Feste lokket på kjøleapparatet....141
6.7 Temperaturinnstilling....141
6.8 Slå av kjøleapparatet....141
6.9 Bruk av den innvendige belysningen (kun MCF60) ..... 142
6.10 Avriming av kjøleapparatet....142
6.11 Skifte sikring ..... 142
7 Rengjøring og vedlikehold....143
8 Garanti....143
9 Feilretting....144
10 Avfallsbehandling .... 144
11 Tekniske spesifikasjoner 145
1 Symbolforklaring
ADVARSEL!
Sikkerhetshenvisning til en faresituasjon som kan føre til alvorlige personskader, eventuelt med døden til følge, dersom de ikke blir unngått.
FORSIKTIG!
Sikkerhetshenvisning til en faresituasjon som kan føre til lette eller middels alvorlige personskader, dersom de ikke blir unngått.
PASS PÅ!
Henvisning til en situasjon som kan føre til tingskader dersom den ikke blir unngått.
MERK
Utfyllende informasjon om betjening av produktet.
2 Sikkerhetsregler
ADVARSEL! Manglende overholdelse av disse advarslene kan resultere i alvorlige personskader, eventuelt med døden til følge.
Livsfare på grunn av strømstøt
- Apparatet må ikke tas i bruk hvis det har synlige skader.
- Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.
- Hvis denne kjøleenhetens strømkabel er skadd må den erstattes for å forhindre sikkerhetsrisikoer.
- Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil reparasjoner kan føre til betydelige skader.
Brannfare
- Ved posisjonering av apparatet må det sørges for at tilførselsledningen ikke sitter fast eller skades.
- Ikke plasser flere mobile strømkontakter eller mobile strømforsyninger bak på apparatet.
Helsefare
- Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, hvis de er under oppsyn eller har fått veiledning i hvordan apparatet brukes på en for-svarlig måte og forstår hvilke farer det innebærer.
- Barn må ikke leke med apparatet.
- Rengjøring og vedlikehold må ikke utføres av barn uten at de er under oppsikt.
- Barn i alderen 3 – 8 år får lov til å laste og losse kjøleapparater.
Eksplosjonsfare
- Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.
FORSIKTIG! Manglende overholdelse av disse forsiktighetsvarslene kan resultere i mindre til moderate personskader.
Livsfare på grunn av strømstøt
- Før du tar apparatet i bruk, må du passe på at ledningen og støpslet er tørre.
- Koble apparatet fra strømnettet
- før rengjøring og stell
- hver gang etter bruk
Helsefare
- Kontroller om apparatets kjøleeffekt oppfyller kravene til næringsmidlene eller medikamentene som du ønsker å kjøle.
- Næringsmidler må oppbevares i originalforpakning eller i egnede beholdere.
- Det å åpne kjøleapparater for en lengre periode kan føre til en vesentlig økning av temperaturen i enhetens rom.
- Overflater som kan komme i kontakt med matvarer og tilgjengelige deler av dreneringssystemet må rengjøres regelmessig.
- Oppbevar rätt kjøtt og fisk i egnede beholdere i apparatet, slik at de ikke kommer i kontakt med eller drypper på andre matvarer.
- Hvis apparatet står tomt over lengre tid:
– Slå av apparatet.
- Avrim apparatet.
– Rengjør og tørk apparatet.
– La dørene stå åpne for å forhindre muggdannelse i apparatet.
- Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.
- Koble til apparatet kun på følgende måte:
- med DC-tilkoblingskabelen til et DC-stikkontakt i kjøretøyet
- Trekk aldri støpslet ut av stikkontakten etter ledningen.
- Hvis kjøleapparatet er plugget inn i DC-stikkontakten: Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtiglader.
- Hvis kjøleapparatet er plugget inn i DC-stikkontakten: Koble fra forbindelsen eller slå av kjøleapparatet når du slår av motoren. Hvis ikke kan batteriet bli ladet ut.
- Kjøleapparatet er ikke egnet for transport av etsende eller løse-middelholdige stoffer.
- Dette kjøleapparatet inneholder isoleringen brennbart cyklopentan. Gassene i isolasjonsmaterialet krever en spesiell bortskaffingsprosess. Etter endt levetid skal apparatet bortskaffes på forskriftsmessig måte.
- Ikke bruk elektriske apparater inne i kjøleapparatet, hvis ikke disse apparatene er anbefalt brukt av produsenten.
- Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.).
Se til at det finnes minimum 50 mm ventilasjon på alle fire sider av kjøleapparatet. Hold ventilasjonsområdet fritt for eventuelle objekter som kunne begrense luftstrømmen til kjølekomponentene.
Ikke plasser kjøleapparatet i lukkede rom eller områder med ingen eller minimal luftstrøm.
● Pass på at lufteåpningene ikke blir blokkert.
- Fyll ikke væsker eller is i den innvendige beholderen.
- Dypp aldri apparatet i vann.
- Beskytt apparatet og kabelen mot varme og fuktighet.
3 Leveringsomfang
| Antall Beskrivelse | ||||||||
| 1 Kompressorkjøleboks | ||||||||
| 1 Likestrøm-tilkoblingskabel | ||||||||
| 1 Vekselstrøm-tilkoblingskabel | ||||||||
| 1 | B | r | u | k | s | a | n | v |
4 Tiltenkt bruk
Kompressorkjøleboksen er beregnet på å kjøle ned og dypfryse matvarer. Kompressorkjøleboksen er også egnet til bruk i båter.
Kompressorkjøleboksen er beregnet for drift med en likestrømstikkontakt i kjøretøy, båter eller campingvogner, eller fra vekselstrømnettet.
Kjøleapparatet er egnet for campingbruk. Apparatet må ikke utsettes for regn.
5 Funksjonsbeskrivelse
Kjøleapparatet kan avkjøle varer og holde dem kalde, samt dypfryse varer.
Kjølingen skjer ved hjelp av et kjølekretsløp med kompressor med minimalt vedlikeholdsbehov. Den innskummede isolasjonen og den kompakte kompressoren sikrer optimal kjøling.
Kjøleapparatet er egnet for mobil bruk.
Ved bruk i båter tåler kjøleapparatet en konstant krengning på 30°.
5.1 Funksjonsomfang
- Trenivå-batterivakt beskytter kjøretøybatteriet kobler automatisk ut ved lav batterispenning
- Display med temperaturindikator
- Temperaturinnstilling: Med to taster i trinn på 1 °C (2 °F)
5.2 Betjenings- og visningselementer
Sperre for lokk: fig. 1 1, side 3
Betjeningspanel (fig. 2, side 3)
| Ele-ment | Beskrivelse Forklaring | |
| 1 | ON | Slår kjøleapparatet på eller av når knappen trykkes inn ett til to sekunder |
| OFF | ||
| 2 POWER Statusindikasjon | ||
| LED-lampen lyser grønt: Kompressoren er på | ||
| LED-lampen lyser oransje: Kompressoren er av | ||
| LED-lampen blinker oransje: Display slått av automa-tisk på grunn av lav batterispenning | ||
| 3 FEIL LED-lampen blinker | Kjøleapparatet er slått på, men ikke driftsklart | |
| rødt: | ||
| 4 SET Valg av inngangsmodus | ||
| - temperaturinnstilling | ||
| - Visning i Celsius eller Fahrenheit | ||
| - Innstilling av batterivakt | ||
| 5 - Display, viser verdier | ||
| 6 «+» Trykk én gang for å øke verdien | ||
| 7 | «-» | Trykk én gang for å redusere verdien |
| 8 | ● | Kun MCF60: Hvis denne vises, er den innvendige belysningen slått på. |

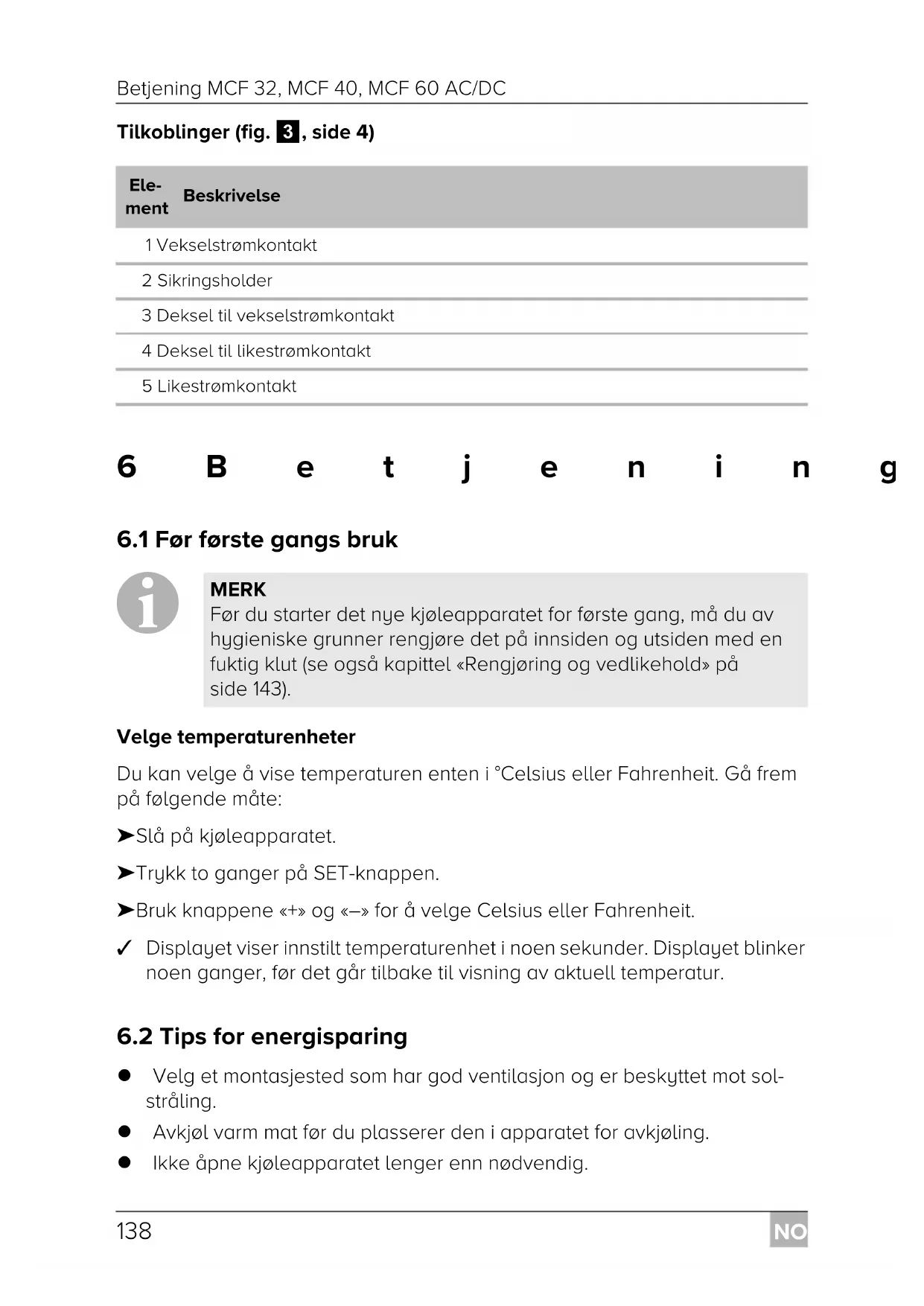

Tilkoblinger (fig. 3, side 4)
| Ele-ment | Beskrivelse |
| 1 | Vekselstrømkontakt |
| 2 | Sikringsholder |
| 3 | Deksel til vekselstrømkontakt |
| 4 | Deksel til likestrømkontakt |
| 5 | Likestrømkontakt |
6 B e t j e n i n g
6.1 Før første gangs bruk
MERK
Før du starter det nye kjøleapparatet for første gang, må du av hygieniske grunner rengjøre det på innsiden og utsiden med en fuktig klut (se også kapittel «Rengjøring og vedlikehold» på side 143).
Velge temperatureheter
Du kan velge å vise temperaturen enten i °Celsius eller Fahrenheit. Gå frem på følgende måte:
▶Slå på kjøleapparatet.
▶Trykk to ganger på SET-knappen.
▶Bruk knappene «+» og «-» for å velge Celsius eller Fahrenheit.
√ Displayet viser innstilt temperaturenhet i noen sekunder. Displayet blinker noen ganger, før det går tilbake til visning av aktuell temperatur.
6.2 Tips for energisparing
- Velg et montasjested som har god ventilasjon og er beskyttet mot solstråling.
- Avkjøl varm mat før du plasserer den i apparatet for avkjøling.
-
Ikke åpne kjøleapparatet lenger enn nødvendig.
-
Ikke la kjøleskapet stå lenger åpent enn nødvendig.
- Rim av kjøleapparatet hvis det har dannet seg et lag av is.
- Unngå unødvendig lave temperaturer.
6.3 Koble til kjøleapparatet
Kjøleapparatet kan drives med likespenning eller vekselspenning.
PASS PÅ! Fare for skader!
Koble fra kjøleapparatet og andre forbrukere fra kjøretøybatteriet før du kobler kjøretøybatteriet til en hurtiglader.
Overspenning kan skade elektronikken i kjøleapparatet.
Av sikkerhetshensyn er kjøleapparatet utstyrt med et elektronisk system som forhindrer feil polaritet. Dette beskytter kjøleapparatet mot kortslutninger ved tilkobling til et batteri.
▶Plugg likestrømkabelen inn i likespenningskontakten, og koble den til likestrømutgangen, eller ...
▶ ... Plugg vekselstrømkabelen inn i vekselspenningskontakten, og koble den til vekselstrømnettet.
▶Lukk dekslene på kontakter som ikke er i bruk for å forhindre berøring av kontaktene. Dette forhindrer også at støv, vann og smuss kommer inn i kontakten.
6.4 Bruk av batterivakten
Kjøleapparatet er utstyrt med en flertrinns batterivakt som beskytter kjøretøy-batteriet mot for dyp utlading når kjøleapparatet er koblet til likestrømforsyning.
Hvis kjøleapparatet brukes i kjøretøyet mens tenningen er slått av, kobles kjøleapparatet ut automatisk når forsyningsspenningen faller under en innstilt verdi. Kjøleapparatet slår seg automatisk på igjen straks gjeninnkoblingsspenningen nås ved at kjøretøybatteriet lades opp.
PASS PÅ! Fare for skader!
Når kjøretøybatteriet slås av via batterivakten, vil det ikke lenger lades helt opp. Unngå å starte flere ganger eller å bruke strømforbrukere uten lengre oppladinger. Sørg for å lade opp kjøretøybatteriet igjen.
I modusen «HIGH» reagerer batterivakten raskere enn i trinnene «LOW» og «MED» (se tabellen nedenfor).
| Batterivakt-modus LOW MED HIGH | |
| Utkoblingsspenning ved 12 V | 10,1 V 11,4 V 11,8 V |
| Gjenstartsspenning ved 12 V | 11,1 V 12,2 V 12,6 V |
| Utkoblingsspenning ved 24 V | 21,5 V 24,1 V 24,6 V |
| Gjenstartsspenning ved 24 V | 23,0 V 25,3 V 26,2 V |
Gå frem på følgende måte for å velge batterivaktmodus:
▶Slå på kjøleapparatet.
▶Trykk tre ganger på «SET»-knappen.
▶Med knappene «+» og «-» stiller du inn batterivaktmodus.
√Displayet viser innstilt modus i noen sekunder. Displayet blinker noen gan- ger, før det går tilbake til visning av aktuell temperatur.
MERK
Når kjøleapparatet forsynes fra kjøretøybatteriet, velger du batterivaktmodusen «HIGH». Hvis kjøleapparatet er tilkoblet et forsyningsbatteri, er batterivaktmodusen «LOW» tilstrekkelig.
6.5 Bruk av kjøleapparatet
Sørg for at det alltid er tilstrekkelig ventilasjon, slik at varmen som oppstår under drift kan føres bort. Pass på at lufteåpningene ikke blokkeres. Påse at kjøleapparatet står langt nok unna vegger og gjenstander til at luften kan sirkulere.
▶Plasser kjøleapparatet på et fast underlag.
MERK
Plasser kjøleapparatet som vist (fig. 1, side 3). Hvis kjøleapparatet brukes i en annen posisjon, kan det bli ødelagt.
Koble til kjøleapparatet, se kapittel «Koble til kjøleapparatet» på side 139.
PASS PÅ! Fare på grunn av for lav temperatur!
Pass på at gjenstander som plasseres i kjøleapparatet tåler nedkjøling til innstilt temperatur.
▶Trykk på knappen «ON/OFF» i mellom ett og to sekunder.
√ «POWER»-LED-en lyser.
√ Displayet slår seg på og indikerer den aktuelle kjøletemperaturen.
MERK
Temperaturen som vises er fra midt i det innvendige rommet. Temperaturen på andre steder kan avvike fra dette.
√Kjøleapparatet starter nedkjøling av det innvendige rommet.
MERK
Ved drift med batteri slås displayet av automatisk hvis batterispenningen er lav. LED-lampen «POWER» blinker oransje.
6.6 Feste lokket på kjøleapparatet
▶ Løft sperren (fig. 1 1, side 3) og lukk lokket.
▶Slipp opp sperren.
√ Man hører at sperren smekker på plass og sikrer lokket på kjøleapparatet.
6.7 Temperaturinnstilling
▶Trykk én gang på «SET»-knappen.
▶Velg kjøletemperatur med knappene «+» og «-».
√Kjøletemperaturen vises på displayet i noen sekunder. Displayet blinker noen ganger, og deretter vises den aktuelle temperaturen igjen.
6.8 Slå av kjøleapparatet
▶Tøm kjøleapparatet.
▶Slå av kjøleapparatet.
▶Trekk ut tilkoblingskabelen.
Når kjøleapparatet ikke skal brukes på lang tid:
▶La lokket stå litt åpent. Dette forhindrer luktdannelse.
6.9 Bruk av den innvendige belysningen (kun MCF60)
▶Påse at displayet viser den aktuelle temperaturen.
▶Trykk på knappen «—» for å slå på den innvendige belysningen.
▶Trykk på knappen «—» igjen for å slå av den innvendige belysningen.
√ Den svarte prikken (fig. 2 8, side 3) i det øvre venstre hjørnet i displayet indikerer om den innvendige belysningen er slått på alle av.
MERK
Den innvendige belysningen slås av automatisk etter 30 minutter.
6.10 Avriming av kjøleapparatet
Luftfuktighet kan fryse til rim inne i kjøleapparatet eller på fordamperen. Dette reduserer kjøleeffekten. Avrim kjøleapparatet til riktig tid for å unngå dette.
PASS PÅ! Fare for skader!
Bruk aldri harde eller spisse redskaper for å fjerne is eller for å løsne fastfrosne gjenstander.
Gå fram på følgende måte for å avrime kjøleapparatet:
▶Ta ut innholdet fra kjøleapparatet.
Hvis nødvendig, plasser dem i et annet kjøleapparat, slik at de holder seg kjølige.
▶Slå av kjøleapparatet.
▶La lokket stå åpent.
▶Tørk av det opptinte vannet.
6.11 Skifte sikring
▶ Skift ut sikringen (8 A 32 V) som vist (fig. 4, side 4).
7 Rengjøring og vedlikehold
PASS PÅ! Fare for skade!
- Kjøleapparatet må aldri rengjøres under rennende vann eller spyles.
- Bruk ikke slipende vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleapparatet.
▶Rengjør apparatet innvendig og utvendig fra tid til annen med en fuktig klut.
Påse at ventilasjonsåpningene på apparatet er fri for støv og forurensinger, slik at varmen som oppstår under drift kan ledes bort og apparatet ikke tar skade.
8 Garanti
Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (se dometic.com/dealer) eller til din faghandler.
Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:
- kopi av kvitteringen med kjøpsdato,
- årsak til reklamasjonen eller beskrivelse av feilen.
9 Feilretting
| Feil Mulig årsak Forslag til løsning | ||
| Kjøleapparatet fungerer ikke, LED-lampen «POWER» lyser ikke. | Det er ingen spenning på likestrømstikkontakten i kjøretøyet. | I de fleste kjøretøyer må tenningen være på for at likestrømstikkontakten skal ha spenning. |
| Kjøleapparatet kjøler ikke (støpslet er plugget inn, lysdioden «POWER» lyser). | Kompressoren er defekt. | Dette kan kun repareres av en godkjent kundeservicebedrift. |
| Kjøleapparatet kjøler ikke (støpslet er plugget inn, LED-en «POWER» blinker oransje, displayet er slått av). | For lav spenning i kjøre-tøybatteriet. | Sjekk kjøretøybatteriet og lad det opp etter behov. |
| Ved drift fra likestrøm-stikkontakt: Tenningen er på, kjøle-apparatet virker ikke og LED-lampen «POWER» lyser ikke. | Likestrømstikkontakten er tilsmusset. Dette fører til dårlig elektrisk kon-takt. | Hvis pluggen til kjøleapparatet blir svært varm i likestrømstikkontakten, må enten stikkontakten rengjøres, eller så er plug-gen muligens ikke korrekt montert. |
| Sikringen i likestrømplug-gen har gått. | Skift ut sikringen (8 A) i likestrømpluggen, se kapittel «Skifte sikring» på side 142. | |
| Kjøretøysikringen har gått. | Skift ut sikringen for likestrømuttaket i bilen (vanligvis 15 A). Se håndboken for kjøretøyet. | |
| Displayet viser en feilmelding (f.eks. «Err1») og kjøleapparatet kjø-ler ikke. | Kjøleapparatet er slått av pga. en intern feil. | Dette kan bare repareres ut av et autorisert verksted. |
10 Avfallsbehandling
▶ Lever emballasje til resirkulering så langt det er mulig.
Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.
11 Tekniske spesifikasjoner
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | |||
| Tilkoblingsspenning: 12/24 | V---100 - 240 V~, 50/60 Hz | ||
| Strømforbruk: | 4 A (12 V---)2 A (24 V---)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V---)3 A (24 V---) | |
| Kjøleeffekt: +10 °C til -10 °C(+50 °F til +14 °F) | |||
| Kategori: Kategori 1 | (kjøleskap med ett eller flere kjølerom for fersk mat) | ||
| Bruttoinnhold: 32,5 l 40 l 60 l | |||
| Utnyttbar kapasitet: | 31,0 l | 38 l | 58 l |
| Energimerking: | A+ | ||
| Energiforbruk: | 83 kWh/år | 102 kWh/år | 98 kWh/år |
| Klimaklasse: | N | ||
| Omgivelsestemperatur: | +16 °C til +32 °C | ||
| Støyutslipp: | 49 dB(A) | ||
| Kjølemiddelmengde: | 40 g | 42 g | 58 g |
| CO2-ekvivalent: | 0,057 t | 0,060 t | 0,083 t |
| GWP-verdi: | 1430 | ||
| Mål (L x B x H): | 584 x 365 x 407 mm | 584 x 365 x 446 mm | 680 x 440 x 470 mm |
| Vekt: | 11,4 kg | 11,5 kg | 18,4 kg |
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | ||
| Test/sertifikater: |  | |
  |  | |
 | ||
MERK
Kjølekretsløpet inneholder R134a.
Inneholder fluoriserte drivhusgasser
Hermetisk lukket innretning
