| Tipo de produto | Geladeira de compressão |
| Marca | Mobicool |
| Modelo | MCF32 |
| Capacidade bruta | 32,5 L |
| Capacidade útil | 31,0 L |
| Dimensões (C x L x A) | 584 x 365 x 407 mm |
| Peso | 11,4 kg |
| Faixa de temperatura | +10 °C a -10 °C |
| Alimentação | 12/24 V CC e 100-240 V CA, 50/60 Hz |
| Potência absorvida (12 V) | 4 A |
| Potência absorvida (24 V) | 2 A |
| Potência absorvida (230 V~) | 1,0 - 0,4 A |
| Classe de eficiência energética | A+ |
| Consumo anual | 83 kWh/ano |
| Refrigerante | R134a (40 g) |
| Classe climática | N (temperatura ambiente +16 °C a +32 °C) |
| Nível sonoro | 49 dB(A) |
| Protetor de bateria | Sim, 3 modos (LOW/MED/HIGH) |
| Display | Digital com indicador de temperatura |
| Ajuste de temperatura | Em passos de 1 °C (ou 2 °F) |
| Travamento da tampa | Por trinco |
| Uso em barco | Sim, ângulo de inclinação permanente até 30° |
| Limpeza | Pano úmido, não imergir |
| Fusível | 8 A / 32 V |
Perguntas frequentes - MCF32 Mobicool
Perguntas dos utilizadores sobre MCF32 Mobicool
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Frigorífico em formato PDF gratuitamente! Encontre o seu manual MCF32 - Mobicool e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MCF32 da marca Mobicool.
MANUAL DE UTILIZADOR MCF32 Mobicool
PT Geleira com compressor Manual de instruções .....162
11 Datos técnicos....67
Conectores (fig. 3, página 4)
Por favor, leia atentamente este manual antes da colocação em funcionamento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador.
O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta.
Índice
1 Explicação dos símbolos .... 163
2 Indicações de segurança....163
3 Material fornecido 166
4 Utilização adequada....166
5 Descrição do funcionamento ..... 167
5.1 Âmbito de funções.... 167
5.2 Elementos de comando e de indicação ..... 167
6 Operação 168
6.1 Antes da primeira utilização ..... 168
6.2 Sugestões para poupar energia....169
6.3 Ligar o aparelho de refrigeração ..... 169
6.4 Utilizar o monitorizador da bateria....170
6.5 Utilização do aparelho de refrigeração .....171
6.6 Trancar a tampa do aparelho de refrigeração ..... 172
6.7 Definir a temperatura 172
6.8 Desligar o aparelho de refrigeração ..... 172
6.9 Utilizar a iluminação interior (apenas no MCF60). ..... 173
6.10 Descongelar o aparelho de refrigeração ..... 173
6.11 Substituir o fusível....173
7 Limpeza e manutenção ....174
8 Garantia....174
9 Resolução de falhas ..... 175
10 Eliminação....176
11 Dados técnicos.... 176

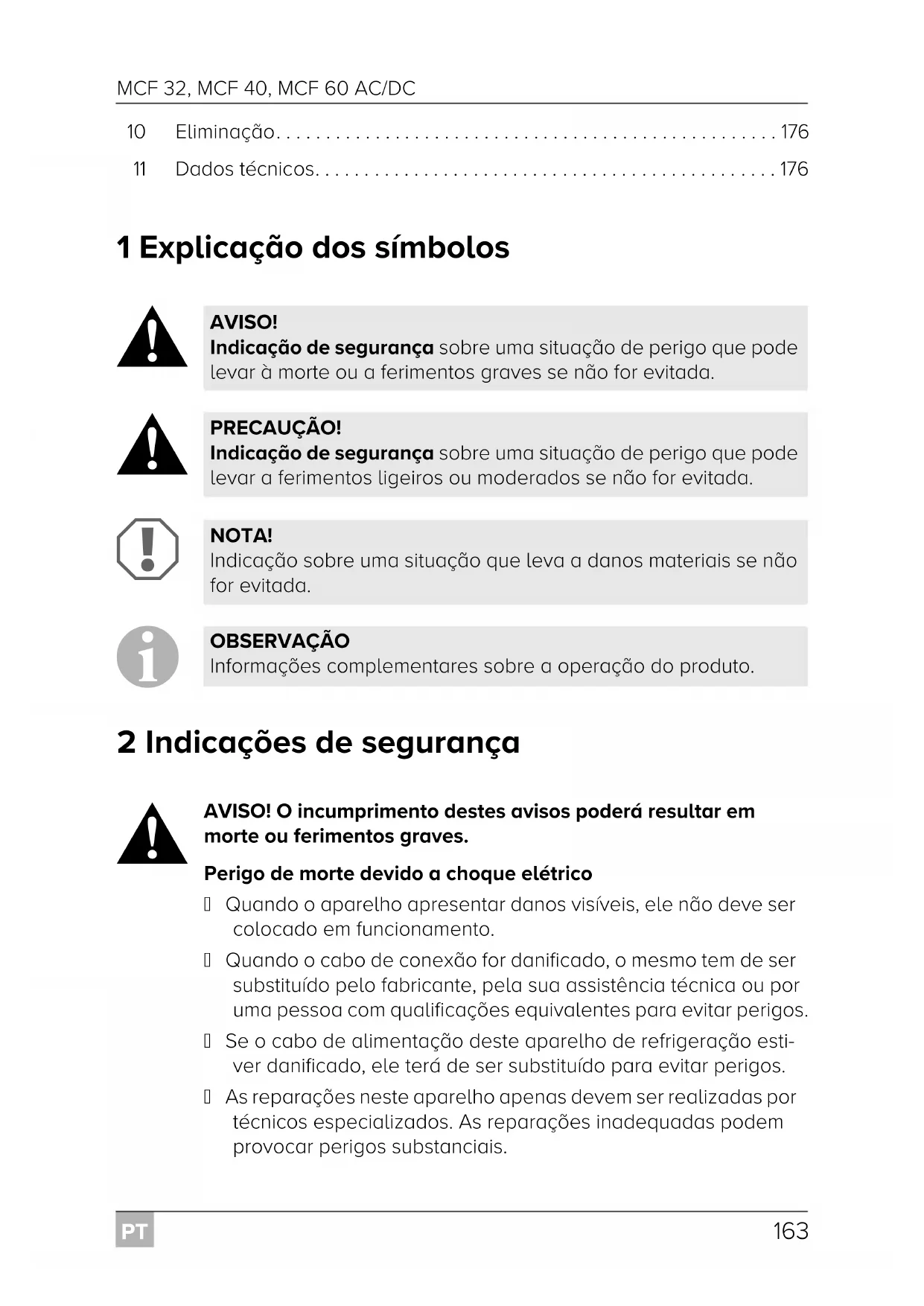

1 Explicação dos símbolos
AVISO!
Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada.
PRECAUÇÃO!
Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada.
NOTA!
Indicação sobre uma situação que leva a danos materiais se não for evitada.
OBSERVAÇÃO
Informações complementares sobre a operação do produto.
2 Indicações de segurança
AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.
Perigo de morte devido a choque elétrico
Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento.
Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar perigos.
Se o cabo de alimentação deste aparelho de refrigeração estiver danificado, ele terá de ser substituído para evitar perigos.
As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas podem provocar perigos substanciais.
Perigo de incêndio
- Ao colocar o aparelho, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
- Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho.
Risco para a saúde
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados.
- As crianças não podem brincar com o aparelho.
- A limpeza e a manutenção por parte do utilizador não podem ser efetuadas por crianças sem supervisão.
- Crianças com idades entre os 3 e os 8 anos podem colocar e tirar itens de aparelhos frigoríficos.
Perigo de explosão
- Não guarde as substâncias com risco de explosão, como p.ex. latas de spray com gás carburante inflamável, no aparelho.
PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.
Perigo de morte devido a choque elétrico
- Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.
- Separe o aparelho da rede
- antes de cada limpeza e conservação
- após cada utilização
Risco para a saúde
- Por favor, verifique se a capacidade de refrigeração do aparelho cumpre os requisitos dos géneros alimentares ou dos medicamentos que pretende refrigerar.
- Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.
- Abrir o aparelho de refrigeração durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do aparelho.
- Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.
- Armazene a carne crua e o peixe cru em recipientes adequados no aparelho, de modo que não escorram sobre ou entrem em contacto com outros géneros alimentícios.
- Se o aparelho permanecer vazio durante um longo período de tempo:
- Desligue o aparelho.
- Descongele o aparelho.
- Limpe e seque o aparelho.
- Deixe a porta aberta para evitar a formação de dolor no aparelho.
- Compare a indicação da tensão na placa de características com a alimentação de energia existente.
- Conecte o aparelho apenas do seguinte modo:
- com o cabo de ligação DC à tomada de bordo DC no veículo.
- ou com o cabo de ligação de AC à rede de corrente alternada
- Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão.
- Se a geleira estiver ligada à tomada DC: Desconecte a sua geleira e outros consumidores da bateria antes de conectar um carregador rápido.
- Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.
- A geleira não é adequada para o transporte de substâncias corrosivas ou substâncias com solventes.
- Este aparelho contém ciclopentano inflamável no isolamento. Os gases no material de isolamento requerem um processo de eliminação especial. No final da sua vida útil, entregue o aparelho num ponto de eliminação apropriado.
- Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante.
- Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fogões a gás, etc.).
● Perigo de sobreaquecimento!
Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mm nos quatro lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração.
Não coloque o aparelho de refrigeração em compartimentos fechados ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida.
- Tenha atenção para que as aberturas de ventilação não sejam cobertas.
- Não verta líquidos ou gelo para dentro do recipiente interior.
- Nunca mergulhe o aparelho em água.
● Proteja o aparelho e os cabos do calor e da humidade.
Quantidade Designação
1 Geleira com compressor
1 Cabo de conexão de corrente contínua
1 Cabo de conexão de corrente alternada
1 Manual de instruções
4 Utilização adequada
A geleira com compressor é adequada para refrigerar e congelar alimentos. A geleira com compressor também é adequada para a utilização em barcos.
A geleira com compressor foi desenvolvida para ser ligada a uma tomada de alimentação de corrente contínua de um veículo, carro ou caravana, ou a uma rede de corrente alternada.
O aparelho de refrigeração é adequado para utilização em campismo. O aparelho não pode ser exposto à chuva.
5 Descrição do funcionamento
O aparelho de refrigeração pode refrigerar produtos e mantê-los frios, assim como congelá-los.
A refrigeração é efetuada através de um circuito de refrigeração com compressor que requer pouca manutenção. O isolamento em espuma e o compressor compacto garantem uma refrigeração ideal.
O aparelho de refrigeração é adequado para a utilização móvel.
Quando utilizado em barcos, o aparelho de refrigeração pode ser instalado com uma inclinação de 30°.
5.1 Âmbito de funções
- O monitorizador da bateria de três níveis para proteger a bateria do veículo desliga-se automaticamente se a tensão da bateria for baixa
● Monitor com indicador da bateria - Definição da temperatura: Com dois botões em passos de 1 °C (e passos de 2 °F)
5.2 Elementos de comando e de indicação
N.º Designação Explicação
| 1 ON OFF | Liga ou desliga o aparelho de refrigeração quando o botão é pressionado durante um a dois segundos |
| 2 POWER Indicação de estado | |
| LED acende a verde: compressor ligado | |
| LED acende a laranja: compressor desligado | |
| LED pisca a laranja: o monitor desliga-se automaticamente devido a uma tensão da bateria baixa | |
| N.° Designação | Explicação |
| 3 ERROR LED pisca a vermelho: o aparelho de refrigera-ção está ligado mas não está operacional | |
| 4 SET Seleciona o modo de entrada– Definição da temperatura– Indicação em Celsius ou Fahrenheit– Regulação do monitorizador da bateria | |
| 5 – Monitor, indica os valores | |
| 6 “+” Prima uma vez para aumentar o valor | |
| 7 “−” Prima uma vez para reduzir o valor | |
| 8 ● | Apenas MCF60:Se indicado, a iluminação interior está ligada. |
Conectores (fig. 3, página 4)
| N.° Designação |
| 1 Tomada CA |
| 2 Porta-fusíveis |
| 3 Tampa da tomada CA |
| 4 Tampa da tomada CC |
| 5 Tomada CC |
6 O p e r a ç ã o
6.1 Antes da primeira utilização
OBSERVAÇÃO
Por questões de higiene, deverá limpar o interior e o exterior do seu novo aparelho de refrigeração com um pano húmido antes de o colocar em funcionamento pela primeira vez (ver também capítulo “Limpeza e manutenção” na página 174).
Pode alternar entre a representação da temperatura em graus Celsius ou Fahrenheit. Proceda da seguinte forma:
▶Ligue o aparelho de refrigeração.
▶Prima o botão “SET” duas vezes.
▶ Use os botões “+” e “−” para selecionar Celsius ou Fahrenheit.
√O monitor indica, durante alguns segundos, a unidade de temperatura selecionada. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual.
6.2 Sugestões para poupar energia
- Escolha um local de utilização bem arejado e protegido de raios solares.
- Primeiro, deixe as refeições quentes arrefecer antes de as manter frescas.
- Não abra a geleira mais do que as vezes necessárias.
- Não deixe a geleira aberta mais tempo do que o necessário.
- Descongele o aparelho de refrigeração assim que se formar uma camada de gelo.
- Evite temperaturas desnecessariamente baixas.
6.3 Ligar o aparelho de refrigeração
O aparelho de refrigeração pode trabalhar com uma tensão CC ou CA.
NOTA! Perigo de danos!
Desconecte o aparelho de refrigeração e outros consumidores da bateria do veículo antes de conectar a bateria do veículo a um carregador rápido.
As sobretensões podem danificar o sistema eletrónico do aparelho de refrigeração.
Por motivos de segurança, o aparelho de refrigeração está equipado com um sistema eletrónico para evitar a inversão da polaridade. Desta forma, protege-se o aparelho de refrigeração de um curto-circuito ao conectá-lo a uma bateria.
▶ Insira o cabo de conexão de corrente contínua na tomada CC e conecte-o a uma tomada de alimentação de corrente contínua ou....
▶ ... insira o cabo de conexão de corrente alternada na tomada de tensão CA e conecte-o a uma rede de corrente alternada.
▶ Feche as tampas das tomadas que não estão a ser utilizadas para evitar o contacto acidental com as tomadas. Desta forma, evita-se também a entrada de pó, água e sujidade na tomada.
6.4 Utilizar o monitorizador da bateria
O aparelho de refrigeração está equipado com um monitorizador da bateria de vários níveis que impede que a bateria do veículo se descarregue excessivamente quando o aparelho de refrigeração está ligado à tomada de alimentação CC.
Se o aparelho de refrigeração for operado com a ignição do veículo desligada, ele desliga-se automaticamente assim que a tensão de alimentação descer abaixo de um valor definido. O aparelho de refrigeração liga-se novamente assim que a bateria do veículo estiver carregada até ao nível de tensão para o novo arranque.
NOTA! Perigo de danos!
Quando desligada pelo monitorizador da bateria, a bateria do veículo deixará de estar completamente carregada. Evite ligar repetidamente ou operar consumidores de energia sem fases de carregamento longas. Certifique-se de que a bateria do veículo está carregada.
No modo “HIGH”, o monitorizador da bateria responde mais rapidamente do que nos níveis “LOW” e “MED” (ver tabela seguinte).
| Modo do monitorizador da bateria | LOW | MED | HIGH |
| Tensão de desconexão a 12 V | 10,1 V | 11,4 V | 11,8 V |
| Tensão de novo arranque a 12 V | 11,1 V | 12,2 V | 12,6 V |
| Tensão de desconexão a 24 V | 21,5 V | 24,1 V | 24,6 V |
| Tensão de novo arranque a 24 V | 23,0 V | 25,3 V | 26,2 V |
Proceda da seguinte forma para selecionar o modo do monitorizador da bateria:
▶Ligue o aparelho de refrigeração.
▶Pressione o botão “SET” três vezes.
▶ Seleccione o modo do monitorizador da bateria com os botões “+” e “−”.
√ O monitor exibe, durante alguns segundos, o modo selecionado. O monitor pisca algumas vezes antes de voltar a apresentar a temperatura atual.
OBSERVAÇÃO
Se o aparelho de refrigeração for alimentado pela bateria do veículo, selecione o modo do monitorizador da bateria "HIGH". Se o aparelho de refrigeração estiver conectado a uma bateria de alimentação, o modo do monitorizador da bateria "LOW" será suficiente.
6.5 Utilização do aparelho de refrigeração
Certifique-se sempre de que existe uma ventilação suficiente por forma a que o calor gerado possa ser dissipado. Assegure-se de que as aberturas de ventilação não estão tapadas. Certifique-se de que o aparelho de refrigeração está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular livremente.
▶ Coloque o aparelho de refrigeração sobre uma base estável.
OBSERVAÇÃO
Instale o aparelho de refrigeração tal como ilustrado (fig. 1, página 3). Se colocar o aparelho de refrigeração em funcionamento noutra posição, o aparelho poderá ficar danificado.
Ligue o aparelho de refrigeração; ver capítulo “Ligar o aparelho de refrigeração” na página 169.
NOTA! Perigo devido a uma temperatura demasiado baixa!
Certifique-se de que apenas objetos que possam ser refrigerados à temperatura selecionada são colocados no aparelho de refrigeração.
▶Prima o botão “ON/OFF” durante um a dois segundos.
√O LED "POWER" acende-se.
√ O monitor liga-se e indica a temperatura de refrigeração atual.
OBSERVAÇÃO
A temperatura indicada corresponde à do centro do interior. Nouts locais, a temperatura pode ser diferente.
√O aparelho de refrigeração começa a refrigerar o interior.
OBSERVAÇÃO
No funcionamento com bateria, o monitor desliga-se automaticamente se a tensão da bateria for baixa. O LED “POWER” pisca a laranja.
6.6 Trancar a tampa do aparelho de refrigeração
▶ Levante a lingueta (fig. 1 1, página 3) e feche a tampa.
▶Solte a lingueta.
√ A lingueta encaixa de forma audível e trava a tampa do aparelho de refrigeração.
6.7 Definir a temperatura
▶Prima o botão “SET” uma vez.
▶ Seleccione a temperatura de refrigeração com os botões “+” e “−”.
√ A temperatura de refrigeração aparece no monitor durante alguns segundos. O monitor pisca algumas vezes e a temperatura atual volta a ser apresentada.
6.8 Desligar o aparelho de refrigeração
▶Esvazie o aparelho de refrigeração.
▶Desligue o aparelho de refrigeração.
▶Desconecte o cabo de conexão.
Se não pretender utilizar o aparelho de refrigeração durante um longo período:
▶Deixe a tampa ligeiramente aberta. Evita-se, assim, a formação de odores.
6.9 Utilizar a iluminação interior (apenas no MCF60)
▶Certifique-se de que o monitor indica a temperatura atual.
▶Prima o botão “—” para ligar a iluminação interior.
▶Prima o botão “—” novamente para desligar a iluminação interior.
√ O ponto preto (fig. 2 8, página 3) no canto superior esquerdo do monitor indica se a iluminação interior está ligada ou desligada.
OBSERVAÇÃO
A iluminação interior desliga-se automaticamente após 30 minutos.
6.10 Descongelar o aparelho de refrigeração
A humidade do ar pode formar gelo no interior do aparelho de refrigeração ou no evaporador. Tal reduz a potência de refrigeração. Descongele o aparelho de refrigeração atempadamente para evitar este problema.
NOTA! Perigo de danos!
Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou soltar objetos congelados.
Proceda do seguinte modo para descongelar o aparelho de refrigeração:
▶ Retire os produtos que se encontram no aparelho de refrigeração.
Se necessário, guarde-os noutro aparelho de refrigeração para que permaneçam refrigerados.
▶Desligue o aparelho de refrigeração.
▶Deixe a tampa aberta.
▶Limpe a água de descongelação.
6.11 Substituir o fusível
7 Limpeza e manutenção
NOTA! Perigo de danos!
- Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça.
- Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira.
▶De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido.
▶ Certifique-se que as aberturas de ventilação e extracção de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado.
8 Garantia
É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à representação do fabricante no seu país (ver dometic.com/dealer) ou ao seu revendedor.
Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:
- uma cópia da factura com a data de aquisição,
- um motivo de reclamação ou uma descrição da falha.
9 Resolução de falhas
| Falha Possível causa Sugestão de solução | ||
| O aparelho de refrigeração não funciona, o LED “POWER” não acende. | A tomada de alimentação CC do seu veículo não tem tensão. | Na maioria dos veículos, a ignição tem de estar ligada para que a tomada de alimentação de corrente contínua receba corrente. |
| O aparelho de refrigeração não refrigera (ficha inserida na tomada, LED “POWER” aceso). | Avaria no compressor. Esta reparação só pode ser efetuada por uma unidade de serviço de assistência técnica autorizada. | |
| O aparelho de refrigeração não refrigera (ficha inserida na tomada, o LED “POWER” pisca a laranja, o monitor está desligado). | A tensão na bateria do veículo é demasiado baixa. | Teste a bateria do veículo e carregue-a, se necessário. |
| No funcionamento com a tomada de alimentação CC: a ignição está ligada, mas o aparelho de refrigeração não funciona e o LED “POWER” não acende. | A tomada de alimentação de corrente contínua está suja. Tal origina um mau contacto elétrico. | Se a ficha do aparelho de refrigeração ficar muito quente na tomada de alimentação de corrente contínua, tal significa que a tomada de alimentação de corrente contínua tem de ser limpa ou que a ficha não foi montada corretamente. |
| O fusível da ficha de corrente contínua está queimado. | Substitua o fusível (8 A) na ficha CC; ver capítulo “Substituir o fusível” na página 173. | |
| O fusível do veículo está queimado. | Substitua o fusível da tomada de alimentação CC do veículo (normalmente de 15 A). Consulte o manual de instruções do seu veículo. | |
| O monitor apresenta uma mensagem de erro (p. ex. “Err1”) e o aparelho de refrigeração não refrigera. | O aparelho de refrigeração desligou-se devido a uma falha interna. | Esta reparação só pode ser realizada por um centro de reparação autorizado. |
10 Eliminação
▶Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.
Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.
11 Dados técnicos
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | |||
| Tensão de conexão: 12/24 V---100 - 240 V~, 50/60 Hz | |||
| Consumo: | 4 A (12 V---)2 A (24 V---)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V---)3 A (24 V---) | |
| Potência de refrigeração: | +10 °C a -10 °C(+50 °F a +14 °F) | ||
| Categoria: Categoria 1 | (frigorífico com um ou vários compartimentos para armazenar alimentos frescos) | ||
| Volume bruto: | 32,5 l | 40 l | 60 l |
| Capacidade útil: | 31,0 l | 38 l | 58 l |
| Classe de eficiência energética: | A+ | ||
| Consumo de energia: | 83 kWh/ano | 102 kWh/ano | 98 kWh/ano |
| Classe de climatização: | N | ||
| Temperatura ambiente: | +16 °C a +32 °C | ||
| Emissão de ruído: | 49 dB(A) | ||
| Quantidade de agente de refrigeração: | 40 g | 42 g | 58 g |
| Equivalente a CO2: | 0,057 t | 0,060 t | 0,083 t |
| Potencial de aquecimento global (PAG): | 1430 | ||
| Dimensões (C x L x A): 584 x 365 x 407 mm | 584 x 365 x 446 mm | 680 x 440 x 470 mm | |
| Peso: 11,4 kg 11,5 kg 18,4 kg | |||
| Teste/certificados: |  | ||
  |  | ||
OBSERVAÇÃO
Se a temperatura ambiente for superior a +32 °C (+90 °F), não é possível atingir a temperatura mínima.
O circuito de refrigeração contém R134a.
Contém gases fluorados com efeito de estufa
Equipamento hermeticamente fechado
