| Typ produktu | Kompresorová chladnička |
| Značka | Mobicool |
| Model | MCF32 |
| Hrubý objem | 32,5 L |
| Úžitkový objem | 31,0 L |
| Rozmery (D x Š x V) | 584 x 365 x 407 mm |
| Hmotnosť | 11,4 kg |
| Rozsah teplôt | +10 °C až -10 °C |
| Napájanie | 12/24 V DC a 100-240 V AC, 50/60 Hz |
| Príkon (12 V) | 4 A |
| Príkon (24 V) | 2 A |
| Príkon (230 V~) | 1,0 - 0,4 A |
| Trieda energetickej účinnosti | A+ |
| Ročná spotreba | 83 kWh/rok |
| Chladivo | R134a (40 g) |
| Klimatická trieda | N (teplota okolia +16 °C až +32 °C) |
| Hladina hluku | 49 dB(A) |
| Ochrana batérie | Áno, 3 režimy (LOW/MED/HIGH) |
| Displej | Digitálny s indikátorom teploty |
| Nastavenie teploty | Po krokoch 1 °C (alebo 2 °F) |
| Uzamknutie veka | Pomocou západky |
| Použitie na lodi | Áno, trvalý náklon do 30° |
| Čistenie | Vlhkou handričkou, neponárať |
| Poistka | 8 A / 32 V |
Často kladené otázky - MCF32 Mobicool
Otázky používateľov k MCF32 Mobicool
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Chladnička vo formáte PDF zadarmo! Nájdite svoj návod MCF32 - Mobicool a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. MCF32 značky Mobicool.
NÁVOD NA OBSLUHU MCF32 Mobicool
Pred uvedením zariadenia do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania chladiaceho zariadenia d'alšiemu používatelovi mu odovzdajte aj tento návod.
Výrobca neručí za škody, ktoré vzniknú používaním, ktoré nie je v súlade s určeným použitím alebo boli spôsobené nesprávnou obsluhou.

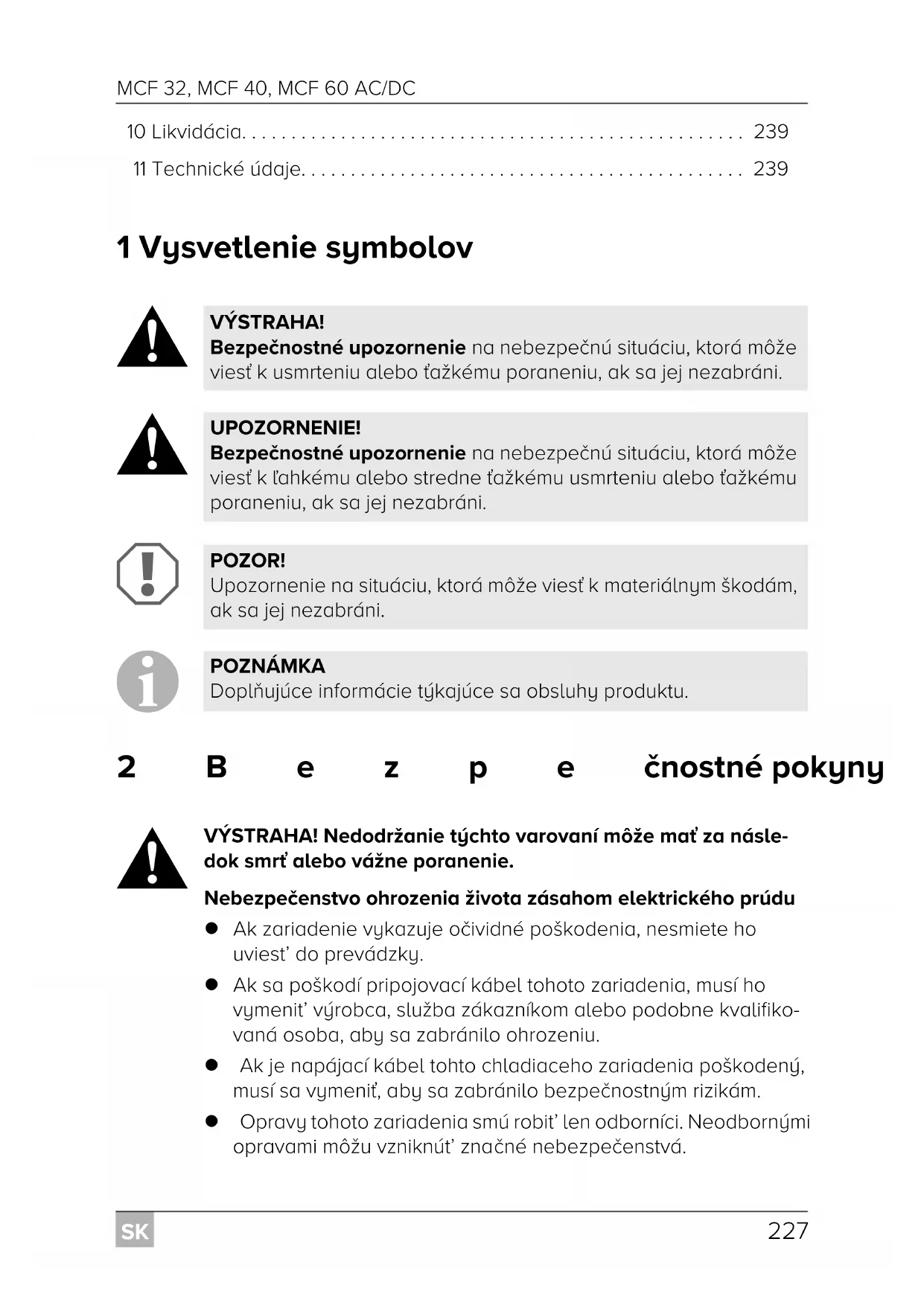

Obsah
1 Vysvetlenie symbolov.... 227
2 Bezpečnostné pokyny 227
3 Rozsah dodávky 230
4 Používanie v súlade s určením 230
5 Opis činnosti 231
5.1 Rozsah funkcií....231
5.2 Ovládacie a indikačné prvky....231
6 Obsluha 232
6.1 Pred prvým použitím 232
6.2 Tipy pre úsporu energie 233
6.3 Pripojenie chladiaceho zariadenia.... 233
6.4 Použitie indikátora batérie 234
6.5 Používanie chladiaceho zariadenia 235
6.6 Zaistenie veka chladiaceho zariadenia západkou..... 235
6.7 Nastavenie teploty 236
6.8 Vypnutie chladiaceho zariadenia.... 236
6.9 Použitie vnútorného osvetlenia (iba model MCF60). ..... 236
6.10 Odmrazenie chladiaceho zariadenia.... 236
6.11 Výmena poistky 237
7 Čistenie a údržba....237
8 Záruka 238
9 Odstraňovanie porúch 238
10 Likvidácia.... 239
Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viest' k usmrteniu alebo t'ažkému poraneniu, ak sa jej nezabrání.
UPOZORNENIE!
Bezpečnostné upozornenie na nebezpečnú situáciu, ktorá môže viest k l'ahkému alebo stredne tažkému usmrteniu alebo tažkému poraneniu, ak sa jej nezabrání.
POZOR!
Upozornenie na situáciu, ktorá môže viest'k materiálnym škodám, ak sa jej nezabrání.
POZNÁMKA
Doplňujúce informácie týkajúce sa obsluhy produktu.
VÝSTRAHA! Nedodržanie týchto varovaní môže mať za následok smrt' alebo vážne poranenie.
- Ak zariadenie vykazuje očividné poškodenia, nesmiete ho uviest’ do prevádzky.
- Ak sa poškodí pripojovací kábel tohoto zariadenia, musí ho vymenit' výrobca, služba zákazníkom alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniu.
- Ak je napájací kábel tohto chladiaceho zariadenia poškodený, musí sa vymenit, aby sa zabránilo bezpečnostným rizikám.
- Opravy tohoto zariadenia smú robit' len odborníci. Neodbornými opravami môžu vzniknút' značné nebezpečenstvá.
Nebezpečenstvo požiaru
- Pri umiestňovaní zariadenia sa ubezpečte, že napájací kábel nie je zachytený alebo poškodený.
- Neumiestňuje žiadne viacnásobné prenosné zásuvky alebo prenosné napájacie adapté na zadnú stranu zariadenia.
Ohrozenie zdravia
- Toto zariadenie smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnostami a vedomostami, ked’ sú pod dozorom alebo ked’ boli poučené o bezpečnom používaní zariadenia a chápu, aké riziká z toho vyplývajú.
- Deti sa nesmú hrat so zariadením.
- Čistenie a bežnú údržbu nesmú deti vykonávať bez dozoru.
- Deti vo veku od 3 do 8 rokov smú vkladať potraviny do chladiacich zariadení a tiež ich z nich vyberať.
- V prístroji neuskladňujte látky, pri których hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s hnacím plynom.
UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok drobné alebo stredne tažké poranenie.
- Pred uvedením do prevádzky dbajte, aby boli prívod a zástrčka suché.
- Odpojte zariadenie z el. siete
- pred každým čistením a ošetrovaním
- po každom použití
Ohrozenie zdravia
- Skontrolujte, či chladiaci výkon zariadenia zodpovedá požiadavkám potravín alebo liekov, ktoré chcete chladit'.
- Potraviny sa smú uskladnit' len v originálnom balení alebo vo vhodných nádobách.
- Otvorenie chladiaceho zariadenia na dlhšiu dobu môže spôsobit výrazné zvýšenie teploty v priehradkách spotrebiča.
- Pravidelne čistte povrchy, ktoré môžu príst do kontaktu s potravinami a prístupnými systémami na odvádzanie kondenzátu.
- Surové mäso a ryby uskladnite v zariadení vo vhodných nádobách, aby neprišli do kontaktu s inými potravinami alebo aby na ne nekvapkali.
- Ak je zariadenie dlhšiu dobu prázdne a nepoužíva sa:
- Porovnajte údaj o napätí na typovom štítku s prívodom el. energie, ktorý máte k dispozícii.
- Chladiace zariadenie pripájajte iba nasledovne:
– pripájacím káblom na jednosmerný prúd palubnej zásuvke jednosmerného prúdu vo vozidle
– alebo pripájacím káblom na striedavý prúd k sieti strieda-vého napätia
- Nikdy nevyťahujte zástrčku zo zásuvky za pripojovací kábel.
- Ked'je chladiace zariadenie pripojené na zásuvku jednosmerného prúdu: Odpojte vaše chladiace zariadenie a ostatné spotrebiče od batérie skôr než pripojíte rýchlonabíjačku.
- Ked'je chladiace zariadenie pripojené na zásuvku jednosmerného prúdu: Rozpojte spojenie alebo vypnite chladiace zariadenie, ked'vypnete motor. V opačnom prípade sa môže vybit'batéria.
- Chladiace zariadenie nie je vhodné na prepravu dráždivých alebo rozpúšt'adlá obsahujúcich látok.
- Toto chladiace zariadenie obsahuje v izolácii horľavý cyklopen-tan. Plyny v izolačných materiáloch vyžadujú špeciálnu metódu na likvidáciu. Chladiace zariadenie na konci životnosti odovzdajte k riadnej likvidácii.
- Nepoužívajte žiadne elektrické prístroje vo vnútri chladiaceho zariadenia, okrem prístrojov, ktoré sú na to doporučené výrobcom zariadenia.
- Nepostavte zariadenie v blízkosti otvoreného ohňa alebo iných zdrojov tepla (kúrenie, slnečné žiarenie, plynové kachle atd').
- Nebezpečenstvo prehriatia!
Ubezpečte sa, že po celú dobu je na všetkých štyroch stranách chladiaceho zariadenia minimálne 50 mm volného priestoru na vetranie. Neblokujte vetrací priestor žiadnymi predmetmi, ktoré by mohli prekážať prúdeniu vzduchu k chladiacim súčiast-kam.
Neumiestňujte chladiace zariadenie do uzavretých priehradiek alebo priestorov bez prúdenia alebo s minimálnym prúdením vzduchu.
- Dbajte, aby nedošlo k zakrytiu vetracích otvorov.
- Do vnútornej nádoby nedávajte žiadne kvapaliny alebo l'ad.
- Nikdy neponorte zariadenie do vody.
- Chráňte zariadenie a káble pred horúčavou a vlhkom.
3 Rozsah dodávky
4 Používanie v súlade s určením
Kompresorový chladiaci box je vhodný na chladenie a mrazenie potravín. Kompresorový chladiaci box je vhodný je na prevádzku v člnoch.
Kompresorový chladiaci box je skonštruovaný na pripojenie k zásuvke na jednosmerný prúd (DC) vozidla, člnu alebo karavanu alebo na pripojenie k sieti striedavého prúdu (AC).
Chladiace zariadenie je vhodné na kempingové účely. Zariadenie sa nesmie vystavit' dažd'u.
5 O p i s činnosti
Chladiace zariadenie môže schladit potraviny, udržiavať ich v chlade, ako aj ich hlboko zmraziť.
Chladenie sa uskutočnuje prostredníctvom takmer bezúdržbového chladiaceho okruhu s kompresorom. Zapenená izolácia a kompaktný kompresor zabezpečujú optimálne chladenie.
Chladiace zariadenie je prenosné.
Pri použití na člnoch môže byť chladiace zariadenie vystavené trvalému náklonu 30°.
5.1 Rozsah funkcií
- Trojstupňový indikátor batérie na ochranu batérie vozidla automaticky vypne batériu pri nízkom napätí
- Displej s ukazovatel'om teploty
- Nastavenie teploty: Dvomi tlačidlami v krokoch po 1 °C (a 2 °F)
5.2 Ovládacie a indikačné prvky
Západka veka: obr. 1 1, strane 3
| Výr. | Označenie | Vysvetlenie |
| 1 | ON | Zapne a vypne chladiaci box, keď sa tlačidlo podrží stlačené jednu až dve sekundy |
| OFF (ZAP/VYP) | ||
| 2 POWER Indikácia stavu | ||
| LED svieti zeleno: Kompresor je zapnutý | ||
| LED svieti oranžovo: Kompresor je vypnutý | ||
| LED bliká oranžovo: Displej sa pri nízkom napätí batérie automa- ticky vypne | ||
| 3 ERROR LED bliká červeno: Chladiace zariadenie je | zapnuté, ale nie je pripra- vené na prevádzku | |
| Výr. | Označenie | Vysvetlenie | |||
| 4 | S | E | T | V | o l’ba režimu zadávania– Nastavenie teploty– Zobrazenie stupňov Celzia alebo Fahrenheit– Nastavenie indikátora batérie |
| 5 – Displej, zobrazuje hodnoty | |||||
| 6 „ | + “ | J e d n o s t l a | čenie zvýši hodnotu zadanic | ||
| 7 „ | – “ | J e d n o s t l a | čenie zníži hodnotu zadani | ||
| 8 ● | Iba model MCF60: Ak sa zobrazí, vnútorné osvetlenie je zapnuté. | ||||
Prípojky (obr. 3, strane 4)
6.1 Pred prvým použitím
POZNÁMKA
Pred uvedením nového chladiaceho zariadenia do prevádzky by ste ho z hygienických dôvodov mali vyčistiť zvonku a zvnútra vlhkou utierkou (pozri tiež kap. „Čistenie a údržba“ na strane 237).
Vol'ba jednotky teploty
Môžete si zvolit'zobrazenie teploty v °Celzia a °Fahrenheit. Postupujte nasledovne:
▶Zapnite chladiace zariadenie.
▶ Stlačte dvakrát tlačidlo „SET“.
▶ Použite tlačidlá „+“ a „-“ na výber medzi stupňom Celzia a Fahrenheit.
√ Displej zobrazí na niekol'ko sekúnd nastavenú jednotku teploty. Displej niekol'kokrát zabliká, kým sa vráti zobrazenie aktuálnej teploty.
6.2 Tipy pre úsporu energie
- Zvolte dobre odvetrané a pred slnečným žiarením chránené miesto osadenia.
- Teplé jedlá nechajte najprv ochladit', pokým ich budete v zariadení udržiavat' studené.
- Neotvárajte chladiace zariadenia častejšie než je to potrebné.
- Nenechávajte chladiace zariadenie otvorené dlhšie než je to potrebné.
- Odmrazte chladiace zariadenie ihned', ako sa vytvorí vrstva námrazy.
- Vyhýbajte sa zbytočne nízkej teplote vo vnútri zariadenia.
6.3 Pripojenie chladiaceho zariadenia
Chladiace zariadenie je možné prevádzkovať na jednosmerný prúd alebo striedavý prúd.
POZOR! Nebezpečenstvo poškodenia!
Z bezpečnostných dôvodov je chladiace zariadenie vybavené s elektronickým systémom na zabránenie prepólovaniu. To chráni chladiace zariadenie pred zoskratovaním pri pripojení k batérii.
Zapojte pripájací kábel na jednosmerný prúd do zdierky na jednosmerný prúd a pripojte ho do vstavanej zásuvky na jednosmerný prúd alebo ...
Chladiace zariadenie je vybavené viacstupňovým kontrolným snímačom stavu batérie, ktorý chráni vašu batériu vozidla pred hlbokým vybitím pri pri-pojení k napájaniu jednosmerným prúdom.
Ak sa chladiace zariadenie používa pri vypnutom zapal'ovaní vozidla, samočinne sa vypne hned', ako napájacie napätie klesne pod nastavenú hodnotu. Chladiace zariadenie sa znova zapne hned', ako sa nabitím batérie dosiahne znovuzapínacie napätie.
POZOR! Nebezpečenstvo poškodenia!
Pri vypnutí indikátorom batérie už batéria vozidla nemá svoju plnú kapacitu nabitia. Vyvarujte sa opakovaného spúštania alebo prevádzkovania elektrických spotrebičov bez dlhších nabíjacích fáz. Postarajte sa, aby sa batéria vozidla opät nabila.
V režime „HIGH“ reaguje indikátor batérie rýchlejšie ako v stupňoch „LOW“ a „MED“ (pozri nasledovní tabuľku).
| Režim s indikátorom batérie | LOW | MED | HIGH |
| Vypínacie napätie pri 12 V | 10,1 V | 11,4 V | 11,8 V |
| Znovuzapínacie napätie pri 12 V | 11,1 V | 12,2 V | 12,6 V |
| Vypínacie napätie pri 24 V | 21,5 V | 24,1 V | 24,6 V |
| Znovuzapínacie napätie pri 24 V | 23,0 V | 25,3 V | 26,2 V |
▶Zapnite chladiace zariadenie.
▶ Trikrát stlačte tlačidlo „SET“.
▶ Tlačidlami „+“ a „-“ nastavte režim indikátora batérie.
√ Displej zobrazí na niekol'ko sekúnd nastavený režim. Displej niekol'kokrát zabliká, kým sa vráti zobrazenie aktuálnej teploty.
POZNÁMKA
Ked'je chladiace zariadenie napájané batériou vozidla, zvol'te režim s indikátorom batérie „HIGH“. Ked'je chladiace zariadenie pripojené k napájacej batérii, stačí režim s indikátorom batérie „LOW“.
6.5 Používanie chladiaceho zariadenia
POZOR! Nebezpečenstvo prehriatia!
Zabezpečte po celú dobu dostatočné vetranie, aby teplo vytvárané počas prevádzky mohlo byť odvádzané. Dbajte na to, aby vetracie otvory neboli zakryté. Zabezpečte, aby chladiace zariadenie bolo v dostatočnej vzdialenosti od stien alebo predmetov, także bude zaručená cirkulácia vzduchu.
▶Postavte chladiace zariadenie na pevný podklad.
POZNÁMKA
Umiestnite chladiace zariadenie podľa obrázku (obr. 1, strane 3). Ak sa chladiace zariadenie prevádzkuje v inej polohe, môže sa poškodit.
Pripojte chladiace zariadenie, pozri kap. „Pripojenie chladiaceho zariadenia“ na strane 233.
POZOR! Nebezpečenstvo následkom príliš nízkej teploty!
Dbajte na to, aby sa v chladiacom zariadení nachádzali len predmety, príp. tovar, ktoré sa môžu chladit na zvolenú teplotu.
Zobrazená teplota sa vztahuje na stred interiéru. Teplota na iných miestach môže byť odlišná.
√ Chladiace zariadenie sa spustí s chladením vnútorného priestoru.
POZNÁMKA
Pri napájaní z batérie sa displej automaticky vypne, ak je napätie batérie nízke. LED „POWER“ bliká oranžovo.
6.6 Zaistenie veka chladiaceho zariadenia západkou
▶ Nadvihnite západku (obr. 1 1, strane 3) a zatvorte veko.
▶Uvol'nite západku.
√ Západka počutelne zapadne na miesto a zaistí veko chladiaceho zariadenia.
6.7 Nastavenie teploty
▶ Stlačte jedenkrát tlačidlo „SET“.
▶ Tlačidlami „+“ a „-“ nastavte teplotu chladenia.
√ Displej zobrazí na niekol'ko sekúnd zvolenú teplotu chladenia. Displej niekol'kokrát zabliká a potom sa znova zobrazí aktuálna teplota.
6.8 Vypnutie chladiaceho zariadenia
Ked' chladiace zariadenie dlhší čas nebudete používať:
6.9 Použitie vnútorného osvetlenia (iba model MCF60)
▶Uistite sa, že displej ukazuje aktuálnu teplotu.
▶ Pre zapnutie vnútorného osvetlenia stlačte tlačidlo „-“.
▶ Pre vypnutie vnútorného osvetlenia znovu stlačte tlačidlo „-“.
√ Čierny bod (obr. 2 8, strane 3) v l'avom hornom rohu displeja signalizuje, či je vnútorné osvetlenie zapnuté alebo vypnuté.
POZNÁMKA
Vnútorné osvetlenie sa automaticky vypne po 30 minútach.
6.10 Odmrazenie chladiaceho zariadenia
Vlhkosť vzduchu môžu vo vnútri chladiaceho zariadenia alebo na výparníku vytvárať námrazu. Tým sa znižuje chladiaci výkon. Chladiace zariadenie včas odmrazte, aby ste tomu zabránili.
POZOR! Nebezpečenstvo poškodenia!
Na odstránenie vrstvy námrazy alebo uvoľnenie primrznutých predmetov nepoužívajte tvrdé alebo špicaté nástroje.
Pri odmrazovaní chladiaceho zariadenia postupujte nasledovne:
▶Vyberte obsah chladiaceho zariadenia.
▶ V prípade potreby ho uskladnite v inom chladiacom zariadení, aby zostal chladený.
▶Vypnite chladiace zariadenie.
▶Veko nechajte otvorené.
▶Utrite rozmrazenú vodu.
6.11 Výmena poistky
▶ Vymeňte poistku (8 A 32 V) podľa obrázku (obr. 4, strane 4).
7 Čistenie a údržba
POZOR! Nebezpečenstvo poškodenia!
- Nikdy nečistite chladiace zariadenie pod tečúcou vodou alebo dokonca v preplachovacej vode.
- Nepoužívajte na čistenie žiadne ostré alebo tvrdé predmety, lebo tieto by mohli chladiace zariadenie poškodit'.
Príležitostne vyčistite zariadenie zvnútra aj zvonku s vlhkou utierkou.
Zabezpečte, aby vetracie a odvzdušňovacie otvory prístroja boli bez prachu a nečistôt, aby sa teplo vznikajúce pri prevádzke mohlo odvádzať a aby sa prístroj nepoškodil.
8 Z á r u k a
Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (pozri dometic.com/dealer) alebo na vášho špecializovaného predajcu.
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit nasledovné podklady:
- kópiu faktúry s dátumom kúpy,
- dôvod reklamácie alebo opis chyby.
Pri prevádzke v zásuvke na jed- nosmerný prúd. Zapaľovanie je zap- nuté, chladiace zari- denie nefunguje a LED „POWER“ nesvieti.
Možná príčina
V zásuvke na jed- nosmerný prúd vo vozidle nie je napätie.
Napätie batérie vozidla je príliš nízke.
Poistka zástrčky na jednosmerný prúd je preho-rená.
Vo väčšine vozidiel sa musí zapnút zapa- ľovanie, aby mala zásuvka na jed- nosmerný prúd napätie.
Opravu môže vykonať iba autorizované služby zákazníkom.
Zmerajte napätie batérie vozidla a v prípade potreby ju nabite.
Ked' sa konektor chladiaceho zariadenia v zásuvke na jednosmerný prúd veľmi zohreje, musí sa buď vyčistiť objímka zásuvky s jednosmerným prúdom alebo konektor pravdepodobne nie je správne zostavený.
Vymeňte poistku (8 A) v konektore na jednosmerný prúd, pozri kap. „Výmena poistky“ na strane 237.
Vymeňte poistku zásuvky na jednosmerný prúd vozidla (bežne 15 A). Pozrite si návod na obsluhu vášho vozidla.
Porucha
Chladiace zariadenie sa vyplo kvôli internej prevádzkovej poruche.
Návrh riešenia
Opravu môže vykonať iba autorizované servisné stredisko.
10 Likvidácia
Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.
Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.
11 Technické údaje
MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
Pripájacie napätie: 12/24 V---
$$ 1 0 0 - 2 4 0 \mathrm{V} \sim , 5 0 / 6 0 \mathrm{Hz} $$
Príkon:
$$ 4 \mathrm{A} (1 2 \mathrm{V} = -) $$
$$ 6 \mathrm{A} (1 2 \mathrm{V} = -) $$
$$ 2 \mathrm{A} (2 4 \mathrm{V} = -) $$
$$ 3 \mathrm{A} (2 4 \mathrm{V} = -) $$
$$ 1, 0 - 0, 4 \mathrm{A} (1 0 0 - 2 4 0 \mathrm{V} \sim) $$
(chladnička s jednou alebo viacerými priehradkami na uskladnenie čerstvých potravín)
Užitočný objem: 31,0 l 38 l 58 l
Trieda energetickej A+ účinnosti:
Spotreba: 83 kWh/ročne 102 kWh/ročne 98 kWh/ročne
Ak je teplota okolia vyššia ako +32 °C (+90 °F), minimálnu teplotu nie je možné dosiahnuť.
Chladiaci okruh obsahuje R134a.
