MCF32 - Холодильник Mobicool - Бесплатное руководство пользователя

Тип продукта	Компрессорный холодильник
Бренд	Mobicool
Модель	MCF32
Общая емкость	32,5 л
Полезная емкость	31,0 л
Размеры (Д x Ш x В)	584 x 365 x 407 мм
Вес	11,4 кг
Диапазон температур	от +10 °C до -10 °C
Питание	12/24 В пост. тока и 100-240 В перем. тока, 50/60 Гц
Потребляемая мощность (12 В)	4 А
Потребляемая мощность (24 В)	2 А
Потребляемая мощность (230 В~)	1,0 - 0,4 А
Класс энергоэффективности	A+
Годовое потребление	83 кВт·ч/год
Хладагент	R134a (40 г)
Климатический класс	N (окружающая температура от +16 °C до +32 °C)
Уровень шума	49 дБ(А)
Защита аккумулятора	Да, 3 режима (LOW/MED/HIGH)
Дисплей	Цифровой с индикатором температуры
Регулировка температуры	Шаг 1 °C (или 2 °F)
Блокировка крышки	Защелка
Использование на лодке	Да, постоянный угол крена до 30°
Очистка	Влажная ткань, не погружать в воду
Предохранитель	8 А / 32 В

Часто задаваемые вопросы - MCF32 Mobicool

Как включить холодильник MCF32?

Нажмите кнопку ON/OFF на 1-2 секунды. Светодиод POWER загорится зеленым, и на экране отобразится текущая температура.

Какие источники питания совместимы?

Холодильник работает от 12/24 В пост. тока (автомобильная розетка) и от 100-240 В перем. тока (сеть) с помощью прилагаемых кабелей.

Как настроить температуру?

Нажмите один раз SET, затем используйте кнопки + или - для регулировки с шагом 1 °C (или 2 °F). Экран мигает, затем отображает фактическую температуру.

Что делать, если холодильник не охлаждает и светодиод POWER мигает оранжевым?

Это указывает на слишком низкое напряжение батареи. Сработала защита аккумулятора. Зарядите аккумулятор автомобиля или используйте источник питания с более высоким напряжением.

Как использовать защиту аккумулятора?

Нажмите три раза SET для входа в режим защиты. Выберите LOW, MED или HIGH с помощью кнопок + или -. В режиме HIGH отключение происходит раньше для сохранения аккумулятора.

Можно ли использовать холодильник на лодке?

Да, устройство выдерживает постоянный угол крена до 30°. Оно предназначено для мобильного использования, в том числе на лодках.

Как разморозить холодильник?

Опорожните устройство, выключите его и оставьте крышку открытой. Вытрите воду от размораживания. Никогда не используйте острые предметы для удаления льда.

Какова емкость холодильника MCF32?

Общая емкость составляет 32,5 литра, а полезная емкость — 31,0 литра.

Как очистить устройство?

Протирайте внутреннюю и внешнюю поверхность влажной тканью. Никогда не погружайте устройство в воду и не используйте абразивные средства.

Что означает код ошибки Err1?

Внутренняя неисправность остановила устройство. Ремонт должен выполняться только авторизованным сервисным центром.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MCF32 Mobicool

RU Компрессорный холодильник Инструкция по эксплуатации .. 178

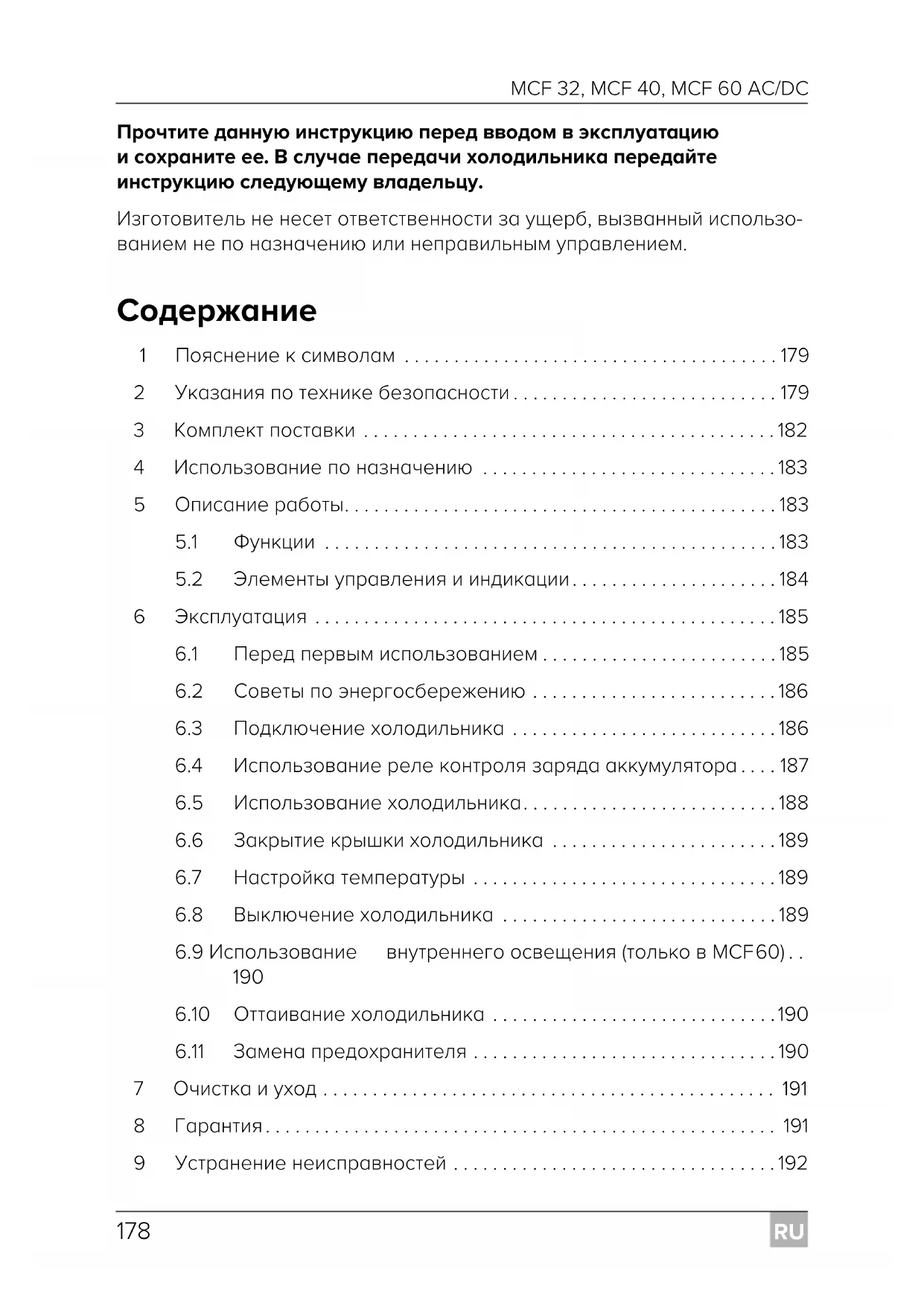

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи холодильника передайте инструкцию следующему владельцу.

Изготовитель не несет ответственности за ущерб, вызванный использованием не по назначению или неправильным управлением.

Содержание

1 Пояснение к символам 179
2 Указания по технике безопасности....179
3 Комплект поставки .....182
4 Использование по назначению .....183
5 Описание работы.....183

5.1 Функции ..... 183
5.2 Элементы управления и индикации.....184

6 Эксплуатация ..... 185

6.1 Перед первым использованием ..... 185
6.2 Советы по энергосбережению .....186
6.3 Подключение холодильника .....186
6.4 Использование реле контроля заряда аккумулятора .... 187
6.5 Использование холодильника.....188
6.6 Закрытие крышки холодильника ..... 189
6.7 Настройка температуры ..... 189
6.8 Выключение холодильника ..... 189
6.9 Использование внутреннего освещения (только в MCF60) .. 190
6.10 Оттаивание холодильника ..... 190
6.11 Замена предохранителя ..... 190

7 Очистка и уход 191
8 Гарантия.... 191
9 Устранение неисправностей ..... 192

10 Утилизация....192

11 Технические характеристики.....193

1 Пояснение к символам

ПРЕДУПРЕЖДЕНИЕ!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

ОСТОРОЖНО!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить.

ВНИМАНИЕ!

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме.

Опасность для жизни из-за поражения электрическим током

• Запрещается вводить прибор в работу, если он имеет видимые повреждения,
• В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.
• Если кабель питания этого охлаждающего устройства поврежден, его необходимо заменить, чтобы предотвратить угрозу безопасности.

- Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям.

Опасность пожара

• При установке устройства шнур питания не должен быть зажат или поврежден.
• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.

Опасность для здоровья

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.
• Детям запрещается играть с устройством.
• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать холодильные устройства.

Опасность взрыва

- Не храните в приборе взрывоопасные вещества, например, аэрозольные баллоны с горючим газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность для жизни из-за поражения электрическим током

● Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.
- Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования

Опасность для здоровья

- Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые нужно охладить.

• Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.
• Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повышению температуры внутри устройства.
• Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.
• Храните сырое мясо и рыбу в устройстве в подходящих контейнерах, чтобы они не соприкасались с другими продуктами питания или не капали на них.
• Если устройство не используется в течение длительного времени:
  – Отключите устройство.
  – Разморозьте устройство.
  – Очистите и просушите устройство.
  – Оставьте дверцу открытой, чтобы предотвратить образование плесени в устройстве.

ВНИМАНИЕ! Опасность повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.
  ● Присоединяйте прибор следующим образом:

— соединительным кабелем постоянного тока к источнику питания постоянного тока в автомобиле
– или соединительным кабелем переменного тока к сети переменного тока

• Не вытаскивайте штекер из розетки за питающий кабель.
• Если холодильник присоединен к розетке постоянного тока: Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем присоединить устройство для ускоренного заряда.
• Если холодильник присоединен к розетке постоянного тока: Прервите соединение или выключите холодильник перед выключением двигателя. В противном случае аккумуляторная батарея может разрядиться.
• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

- Этот холодильный аппарат содержит в своей изоляции горючий циклопентан. Газы в изоляционном материале требуют особого метода утилизации. После окончания срока службы холодильного аппарата сдайте его должным образом в центр по утилизации.

- Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

- Неустанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

- Опасность перегрева!

Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свободной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

• Следите за тем, чтобы не перекрывались вентиляционные отверстия.
• Запрещается заполнять внутреннее пространство жидкостями или льдом.
• Не погружайте прибор в воду.
• Предохраняйте прибор и кабели от действия жары и влаги.

3 Комплект поставки

Количество Описание

1 Компрессорный холодильник
1 Соединительный кабель постоянного тока
1 Соединительный кабель переменного тока
1 Инструкция по эксплуатации

4 Использование по назначению

Компрессорный холодильник предназначен для охлаждения и замо- розки продуктов питания. Холодильник подходит для использования на катерах и лодках.

Компрессорный холодильник предназначен для работы от розетки источника постоянного тока транспортного средства, судна или автофургона, а также от сети переменного тока.

Охлаждающее устройство пригодно для использования в кемпингах. Запрещается подвергать прибор воздействию дождя.

5 Описание работы

Холодильник предназначен для охлаждения продуктов и поддержания их в охлажденном состоянии, а также для глубокого охлаждения.

Охлаждение осуществляется посредством холодильного контура с компрессором. Контур требует минимального обслуживания. Благодаря компактной конструкции компрессора и применению изоляции, вспененной в месте укладки, устройство обеспечивает оптимальную холодопроизводительность.

Холодильник является портативным устройством.

При применении на катерах и лодках холодильник может непродолжительное время находиться в условиях крена 30°.

5.1 Функции

• Трехуровневая система контроля заряда служит для защиты аккумулятора транспортного средства и автоматически отключает холодильник при низком заряде аккумулятора.
  ● Дисплей с индикацией температуры
• Регулировка температуры: двумя кнопками с шагом 1 °C (и шагом 2 °F)

5.2 Элементы управления и индикации

Защелка для крышки: рис. 1 1, стр. 3

Панель управления (рис. 2, стр. 3)

Поз. Описание Пояснение
1	ONOFF	Включает или выключает холодильник, если нажать кнопку на одну-две секунды
2 POWER Индикация состояния
		Светодиод горит зеленым светом:	компрессор включен
		Светодиод горит оранжевым светом:	компрессор выключен
		Светодиод мигает оранжевым светом:	дисплей автоматически выключен из-за низкого напряжения аккумулятора
3 ERROR Светодиод мигает		красным светом:	холодильник включен, но не готов к работе
4	S E T	Выбор режима ввода– Регулировка температуры– Выбор градусов Цельсия или Фаренгейта– Настройка реле контроля заряда аккумулятора
5	–	Дисплей, для вывода информации
6	«+»	Однократное нажатие увеличивает значение
7	«–»	Однократное нажатие уменьшает значение
8	●	Только для MCF60:Если отображается на экране, включено внутреннее освещение.

Подключения (рис. 3, стр. 4)

Поз. Описание

1 Розетка переменного тока
2 Держатель предохранителя
3 Заглушка розетки переменного тока
4 Заглушка розетки постоянного тока
5 Розетка постоянного тока

6 Эксплуатация

6.1 Перед первым использованием

УКАЗАНИЕ

Перед вводом холодильника в эксплуатацию в гигиенических целях необходимо протереть его снаружи и изнутри влажной тряпкой (см. гл. «Очистка и уход» на стр. 191).

Выбор единицы измерения температуры

Для указания температуры можно выбрать градусы Цельсия или Фарен- гейта. Для этого выполните следующее:

▶Включите холодильник.
▶ Нажмите два раза кнопку «SET».
▶ Выберите кнопками «+» и «—» градусы Цельсия или Фаренгейта.
√ На дисплее на несколько секунд появляется выбранная единица измерения температуры. Дисплей мигает несколько раз, прежде чем вернуться к отображениюекущей температуры.

6.2 Советы по энергосбережению

• Выбирайте хорошо проветриваемое, защищенное от солнечных лучей место применения.
• Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике.
• Не открывайте холодильник чаще, чем это действительно необходимо.
• Не оставляйте холодильник открытым дольше, чем это действительно необходимо.
• Размораживайте холодильник, как только образовался слой льда.
• Избегайтеизлишне низкую внутреннюю температуру.

6.3 Подключение холодильника

Холодильник может работать от источника постоянного или переменного тока.

ВНИМАНИЕ! Опасность повреждений!

Прежде чем подключить аккумулятор транспортного средства к устройству быстрой зарядки, отсоедините от него холодильник и других потребителей.

Перенапряжение может повредить электронное оборудование холодильника.

Холодильник оснащен электронной системой, защищающей его в случае неправильной полярности. Система также защищает холодильник от короткого замыкания при подключении к аккумулятору.

Вставьте кабель постоянного тока в разъем постоянного тока и подсоедините его к источнику постоянного тока или ...

... вставьте кабель переменного тока в разъем переменного тока и подсоедините его к сети переменного тока.
▶ Во избежание случайного касания закройте неиспользуемые розетки заглушками. Это также защитит розетки от проникновения пыли, воды или грязи.

6.4 Использование реле контроля заряда аккумулятора

Устройство оснащено многоступенчатым реле контроля аккумуляторной батареи, которое защищает аккумуляторную батарею автомобиля от глубокого разряда при подключении устройства к источнику постоянного тока.

Если зажигание транспортного средства выключено, холодильник отключается автоматически, как только напряжение питания падает ниже установленного значения. Холодильник включится снова, как только напряжение аккумулятора достигнет значения, когда возможно повторное включение.

ВНИМАНИЕ! Опасность повреждений!

Если реле контроля заряда аккумулятора отключено, аккумулятор транспортного средства не заряжается полностью. Избегайте многократных запусков или эксплуатации потребителей тока без длительных фаз зарядки. Регулярно заряжайте аккумулятор.

В режиме «HIGH» защитное реле срабатывает быстрее, чем в режиме «LOW» и «MED» (см. следующую таблицу).

Режим работы реле контроля аккумулятора	LOW	MED	HIGH
Напряжение выключения при 12 В	10,1 В	11,4 В	11,8 В
Напряжение повторного включения при 12 В	11,1 В	12,2 В	12,6 В
Напряжение выключения при 24 В	21,5 В	24,1 В	24,6 В
Напряжение повторного включения при 24 В	23,0 В	25,3 В	26,2 В

Для выбора режима работы реле контроля аккумулятора:

▶Включите холодильник.
▶ Нажмите кнопку «SET» три раза.

▶ Выберите кнопками «+» и «−» нужный режим работы реле.

√ На дисплее на несколько секунд появится индикация выбранного режима. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры.

УКАЗАНИЕ

Если питание холодильника осуществляется от аккумулятора транспортного средства, выберите режим «HIGH». Если питание холодильника осуществляется от резервного аккумулятора, то достаточно режима работы «LOW».

6.5 Использование холодильника

ВНИМАНИЕ! Опасность перегрева!

Следите за эффективностью вентиляции: тепло, которое образуется во время эксплуатации, должно отводиться полностью. Убедитесь, что воздух свободно проходит через вентиляционные щели. Следите за тем, чтобы холодильник располагался на достаточном расстоянии от стен или других предметов и ничто не препятствовало циркуляции воздуха.

▶ Установите холодильник на прочное основание.

УКАЗАНИЕ

Разместите холодильник, как показано на рис. 1, стр. 3. При неправильном размещении возможно повреждение устройства.

▶ Подключите холодильник, см. гл. «Подключение холодильника» на стр. 186.

ВНИМАНИЕ! Опасность, вызванная слишком низкой температурой!

Следите за тем, чтобы в холодильнике хранились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.

Нажмите кнопку «ON/OFF» на одну-две секунды.

√ Загорится индикатор «POWER».

√ Включится дисплей и выводится текущая температура охлаждения.

УКАЗАНИЕ

На дисплее выводится значение температуры, измеренное в центре холодильной камеры. Температура в других точках может быть иной.

√ Холодильник включает охлаждение в холодильной камере.

УКАЗАНИЕ

При работе от аккумулятора дисплей автоматически выключается при низком напряжении аккумулятора. Индикатор «POWER» мигает оранжевым светом.

6.6 Закрытие крышки холодильника

▶ Поднимите задвижку (рис. 1 1, стр. 3) и закройте крышку.
▶Отпустите задвижку.
Задвижка защелкнется с характерным звуком, зафиксировав крышку устройства.

6.7 Настройка температуры

▶ Нажмите один раз кнопку «SET».
▶ Выберите кнопками «+» и «−» температуру охлаждения.
√ На дисплее на несколько секунд появляется выбранная температура охлаждения. Дисплей мигает несколько раз, затем снова отображается текущая температура.

6.8 Выключение холодильника

▶Опорожните холодильник.
▶Выключите холодильник.
▶Отсоедините кабель.

Если холодильник отключается на длительное время:

▶ Оставьте крышку слегка открытой. Это предотвратит возникновение запахов.

6.9 Использование внутреннего освещения (только в MCF60)

▶ Убедитесь, что на дисплее отображается текущая температура.
Нажмите кнопку «—», чтобы включить внутреннее освещение.
Нажмите кнопку «—» еще раз, чтобы отключить внутреннее освещение.
Черная точка (рис. 2 8, стр. 3) в верхнем левом углу дисплея свидетельствует о том, что включено внутреннее освещение.

УКАЗАНИЕ

Внутреннее освещение автоматически отключается через 30 минут.

6.10 Оттаивание холодильника

Влага из воздуха может выпадать в камере холодильника или на испарителе в виде снеговой шубы. Это ведет к уменьшению мощности охлаждения. Своевременно размораживайте устройство.

ВНИМАНИЕ! Опасность повреждений!

Для удаления слоя льда и отделения примерзших продуктов не используйте твердые или острые инструменты.

При оттаивании холодильника соблюдайте следующий порядок действий:

▶ Извлеките содержимое холодильника.
▶ При необходимости, переложите их в другой холодильник, чтобы они оставались холодными.
▶Выключите холодильник.
▶ Оставьте крышку открытой.
▶ Уберите оттаявшую воду.

6.11 Замена предохранителя

▶ Замените предохранитель (8 А 32 В), как показано на рис. 4, стр. 4.

7 Очистка и уход

ВНИМАНИЕ! Опасность повреждения!

• Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.
• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника.

▶ Периодически очищайте прибор снаружи и изнутри влажной тряпкой.
Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора.

8 Гарантия

Действителен установленный законом срок гарантии. Если продукт неис- правен, обратитесь в представительство изготовителя в Вашей стране (см. dometic.com/dealer) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

9 Устранение неисправностей

Неисправность	Возможная причина	Вариант устранения
Устройство не работает, индикатор «POWER» не горит.	В розетке постоянного тока в транспортном средстве отсутствует напряжение.	В большинстве транспортных средств для подачи напряжения на розетку постоянного тока необходимо включить зажигание.
Холодильник не охлаждает (вилка вставлена, индикатор «POWER» горит).	Неисправен компрессор.	Ремонт разрешается выполнять только в авторизованном сервисном центре.
Холодильник не охлаждает (штекер вставлен, индикатор «POWER» мигает, дисплей выключен).	Слишком низкое напряжение транспортного средства.	Проверьте и, если нужно, зарядите аккумулятор.
При работе от розетки постоянного тока:Зажигание включено, холодильник не работает, индикатор не горит.	Загрязнено гнездо розетки постоянного тока. Плохой электрический контакт.	Если вилка холодильника сильно нагревается в розетке постоянного тока, возможно, загрязнена розетка или неправильно собрана вилка.
	Перегорел предохранитель вилки постоянного тока.	Замените предохранитель (8 А) в вилке постоянного тока, см. гл. «Замена предохранителя» на стр. 190.
	Вышел из строя предохранитель в бортовой сети автомобиля.	Замените предохранитель постоянного тока в розетке автомобиля (обычно 15 А). Обратитесь к инструкции по эксплуатации автомобиля.
На дисплее отображается сообщение об ошибке (например, «Err1»), и устройство не охлаждает.	Холодильник отключен из-за внутренней ошибки.	Ремонт разрешается выполнять только в авторизованном сервисном центре.

10 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

11 Технические характеристики

	MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
Подводимое напряжение:	12/24 В---100 – 240 В~, 50/60 Гц
Потребляемый ток:	4 А (12 В---)2 А (24 В---)1,0 – 0,4 А (100 – 240 В~)		6 А (12 В---)3 А (24 В---)
Холодопроизводительность:	от +10 °C до –10 °C(от +50 °F до +14 °F)
Категория: Категория 1	(холодильное устройство с одной или несколькими камерами охлаждения, предназначенное для хранения свежих продуктов питания)
Полный объем:	32,5 л	40 л	60 л
Полезный объем:	31,0 л	38 л	58 л
Класс энергоэффективности:	A+
Потребление энергии:	83 кВт-ч/год	102 кВт-ч/год	98 кВт-ч/год
Климатический класс:	N
Температура окружающей среды:	от +16 °C до +32 °C
Акустическая эмиссия:	49 дБ (А)
Количество хладагента:	40 г	42 г	58 г
CO_2 -эквивалент:	0,057 т	0,060 т	0,083 т
Потенциал глобального потепления (GWP):	1430
Размеры (Д x Ш x В):	584 x 365 x407 мм	584 x 365 x446 мм	680 x 440 x470 мм
Вес:	11,4 кг	11,5 кг	18,4 кг
	MCF32 AC/DC M	CF40 AC/DC MCF	60 AC/DC
Испытания/сертифи-каты:

УКАЗАНИЕ

Устройство не обеспечивает минимальную температуру, если температура окружающей среды превышает +32 °C (+90 °F).

Холодильный контур содержит R134a.

Содержит фторированные парниковые газы

Герметически закрытая конструкция
