BRUKSANVISNING HD 615 M Portable Kärcher

2. Sæt netstikket i stikkontakten.

overflade og lad det virke (ikke tørre).

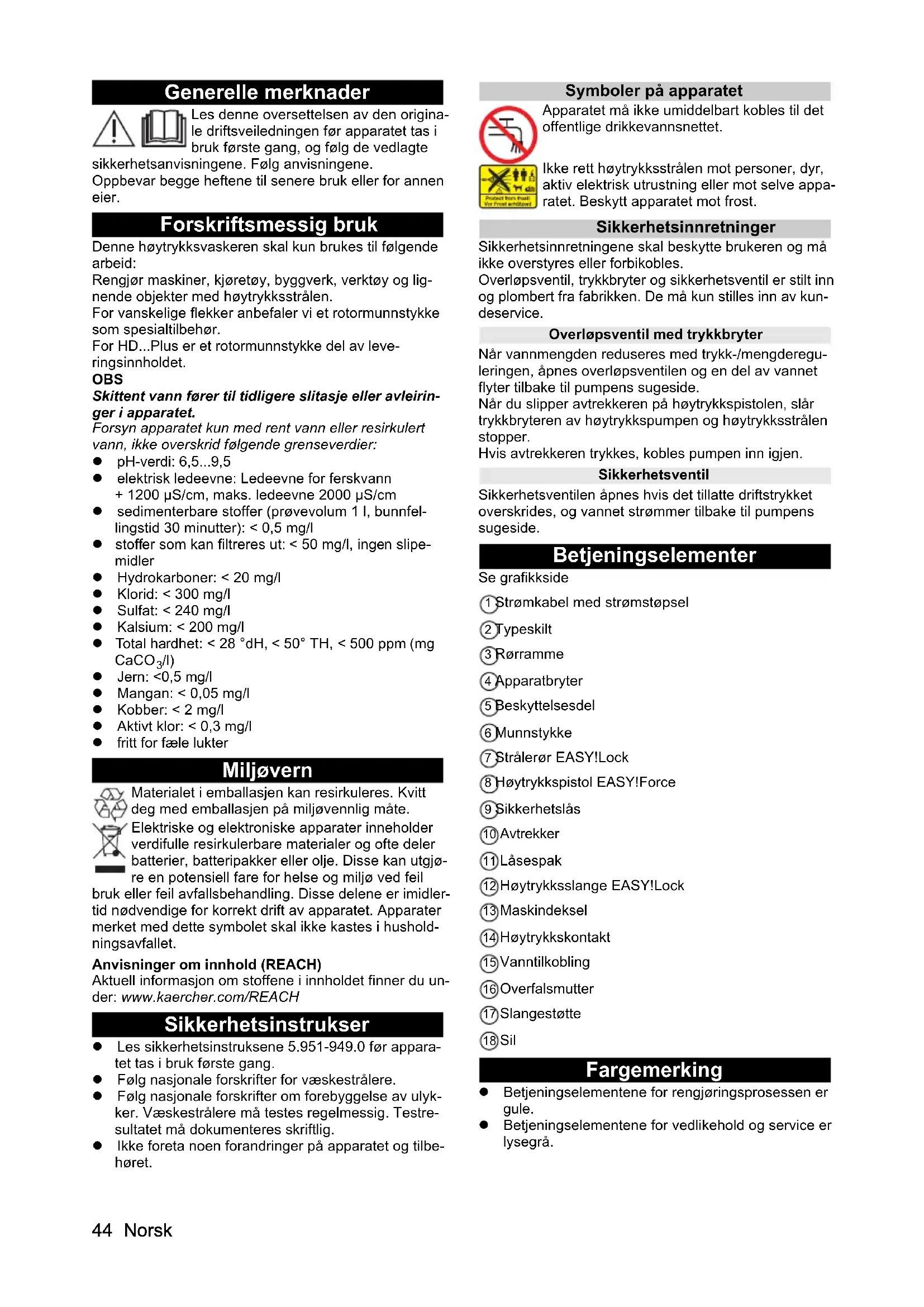

/l) Jern: <0,5 mg/l Mangan: < 0,05 mg/l Kobber: < 2 mg/l Aktivt klor: < 0,3 mg/l fritt for fæle lukter Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø- re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidler- tid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i hushold- ningsavfallet. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du un- der: www.kaercher.com/REACH Sikkerhetsinstrukser Les sikkerhetsinstruksene 5.951-949.0 før appara- tet tas i bruk første gang. Følg nasjonale forskrifter for væskestrålere. Følg nasjonale forskrifter om forebyggelse av ulyk- ker. Væskestrålere må testes regelmessig. Testre- sultatet må dokumenteres skriftlig. Ikke foreta noen forandringer på apparatet og tilbe- høret. Symboler på apparatet Apparatet må ikke umiddelbart kobles til det offentlige drikkevannsnettet. Ikke rett høytrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve appa- ratet. Beskytt apparatet mot frost. Sikkerhetsinnretninger Sikkerhetsinnretningene skal beskytte brukeren og må ikke overstyres eller forbikobles. Overløpsventil, trykkbryter og sikkerhetsventil er stilt inn og plombert fra fabrikken. De må kun stilles inn av kun- deservice. Overløpsventil med trykkbryter Når vannmengden reduseres med trykk-/mengderegu- leringen, åpnes overløpsventilen og en del av vannet flyter tilbake til pumpens sugeside. Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av høytrykkspumpen og høytrykksstrålen stopper. Hvis avtrekkeren trykkes, kobles pumpen inn igjen. Sikkerhetsventil Sikkerhetsventilen åpnes hvis det tillatte driftstrykket overskrides, og vannet strømmer tilbake til pumpens sugeside. Betjeningselementer Se grafikkside 1 Strømkabel med strømstøpsel 2 Typeskilt 3 Rørramme 4 Apparatbryter 5 Beskyttelsesdel 6 Munnstykke 7 Strålerør EASY!Lock 8 Høytrykkspistol EASY!Force 9 Sikkerhetslås 10 Avtrekker 11 Låsespak 12 Høytrykksslange EASY!Lock 13 Maskindeksel 14 Høytrykkskontakt 15 Vanntilkobling 16 Overfalsmutter 17 Slangestøtte 18 Sil Fargemerking Betjeningselementene for rengjøringsprosessen er gule. Betjeningselementene for vedlikehold og service er lysegrå.Norsk 45 Utpakking

1. Sett høytrykksmunnstykket på strålerøret.

2. Monter overfalsmutteren og trekk den til for hånd

(EASY!Lock). Bilde A

3. Koble strålerøret til høytrykkspistolen og stram til for

hånd (EASY!Lock). Montere høytrykksslangen

1. Koble høytrykksslangen til høytrykkspistolen og ap-

paratets høytrykkstilkobling og trekk til for hånd (EASY!Lock). Igangsetting Elektrisk tilkobling FARE Fare for personskader fra elektrisk støt Koble apparatet til strømnettet med støpselet. Ikke-bryt- bar forbindelse til strømnettet er forbudt. Støpselet er ment for frakobling fra nettet. For tilkoblingsverdier, se typeskiltet eller de tekniske spesifikasjonene.

1. Vikle ut strømledningen og legg den ut på gulvet.

2. Sett strømstøpselet i en stikkontakt.

Vanntilkobling Tilkobling til en vannledning 몇 ADVARSEL Helsefare fra retur av skittent vann til drikkevann- snettet. Ta hensyn til forskriftene fra vannverket. I henhold til gyldige forskrifter må apparatet aldri brukes på drikkevannsnettet uten systemskille. Bruk en sys- temskiller fra KÄRCHER eller alternativt en systemskil- ler i henhold til NS-EN 12729 type BA. Vann som har gått gjennom en systemskiller, er ikke lenger klassifisert som drikkevann. Koble alltid systemskilleren til vannfor- syningen, aldri direkte til apparatets vanntilkobling.

1. Kontroller vannforsyningen for tilførselstrykk, tilfør-

selstemperatur og tilførselsmengde. For kravene, se avsnittet “Tekniske spesifikasjoner”.

3. Åpne vanntilførselen.

Suge vann fra beholder

1. Skru munnstykket fra lansen.

2. La apparatet gå til vannet kommer ut uten bobler.

3. Ved lufteproblemer må apparatet kjøres i 10

sekunder, deretter slås av. Gjenta prosessen flere ganger.

4. Slå av apparatet.

5. Skru på munnstykket igjen.

Betjening FARE Fare for personskader fra høytrykks-vannstrålen Fest aldri avtrekkeren og sikkerhetsspaken i inntrykket posisjon. Ikke bruk høytrykkspistolen hvis sikkerhetsspaken er skadet. Skyv sikkerhetslåsen til høytrykkspistolen fremover før alt arbeid på apparatet. Åpne/lukke høytrykkspistolen

1. Åpne høytrykkspistolen: Trykk inn sikkerhetsspaken

2. Lukke høytrykkspistolen: Slipp sikkerhetsspaken og

avtrekkeren. Drift med høytrykk Merknad Apparatet er utstyrt med en trykkbryter. Motoren starter kun hvis høytrykkspistolen er åpnet.

1. Sett apparatbryteren på “I”.

2. Lås opp høytrykkspistolen ved å skyve sikkerhetslå-

sen til høytrykkspistolen bakover.

3. Åpne høytrykkspistolen.

Drift med rengjøringsmiddel Merknad Det trengs en skumlanse (ekstrautstyr) til drift med ren- gjøringsmiddel. 몇 ADVARSEL Helsefare ved feil omgang med rengjøringsmidler Ta hensyn til sikkerhetshenvisningene på rengjørings- middelet. OBS Uegnede rengjøringsmidler kan skade apparatet og objektet som skal rengjøres. Bruk kun rengjøringsmidler som er godkjent av KÄR- CHER. Ta hensyn til doseringsanbefalingene og henvisningene som følger med rengjøringsmiddelet. Vær sparsommelig i bruken av rengjøringsmidler for å skåne miljøet. KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få til- sendt vår katalog eller våre informasjonsblader om ren- gjøringsmidlene. Bilde B 1 Skummunnstykke 2 Beholder 3 Blendesett Innblanding av rengjøringsmiddel: 3=høy, 2=mid- dels, 1=lav 4 Sugeslange 5 Høytrykkspistol EASY!Force

3. Fyll rengjøringsmiddel i beholderen.

4. Skru beholderen på skummunnstykket.

5. Ta strålerøret av høytrykkspistolen.

6. Monter skummunnstykket på høytrykkspistolen og

trekk det til for hånd.

7. Ta høytrykksspyleren i bruk.46 Norsk

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den

tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Spyle skumlansen Skumlansen må spyles etter bruk for å unngå avleirin- ger av rengjøringsmiddel.

1. Skru av beholderen.

2. Hell rester av rengjøringsmiddelet tilbake i leve-

5. Spyl gjennom skummunnstykket i ca. 1 minutt for å

spyle ut restene av rengjøringsmiddelet.

1. Lukk høytrykkspistolen, apparatet slås av.

2. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen

fremover. Merknad Når apparatet slås av, reduseres vanntrykket med ca. 70 %. Dermed reduseres kraften til høytrykkspistolen, og apparatets levetid øker. Fortsette driften

1. Lås opp høytrykkspistolen ved å skyve sikkerhetslå-

2. Åpne høytrykkspistolen, apparatet slås på igjen.

2. Åpne høytrykkspistolen.

4. Lukk høytrykkspistolen.

5. Skru apparatbryteren til “0/OFF”.

6. Trekk støpselet ut av stikkontakten med tørre hender.

7. Fjern vanntilførselen.

8. Åpne høytrykkspistolen til apparatet er trykkløst.

9. Sikre høytrykkspistolen ved å skyve sikkerhetslåsen

fremover. Frostbeskyttelse OBS Frost ødelegger apparatet hvis det ikke er helt tomt for vann. Oppbevar apparatet på et frostfritt sted. Hvis frostfri oppbevaring ikke er mulig:

2. Pump vanlig frostbeskyttelsesmiddel gjennom ap-

gene er tomme. Merknad Bruk vanlig frostbeskyttelsesmiddel basert på glykol for biler. Ta hensyn til håndteringsforskriftene fra produsen- ten av frostbeskyttelsesmiddel. Transport 몇 FORSIKTIG Fare for personskader, fare for materielle skader Ta hensyn til apparatets vekt under transport. OBS Fare for materielle skader Beskytt avtrekkeren på høytrykkspistolen mot skader.

1. Sikre apparatet så det ikke kan skli eller velte iht. de

gyldige retningslinjene ved transport i kjøretøy. Lagring 몇 FORSIKTIG Fare for personskader, fare for materielle skader. Ta hensyn til apparatets vekt ved lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold FARE Fare for personskade ved å la maskinen gå uten til- syn og ved elektrisk støt. Slå apparatet av før alt arbeid og trekk ut støpselet. Sikkerhetsinspeksjon/vedlikeholdskontrakt Du kan avtale regelmessig sikkerhetsinspeksjon med forhandleren din, eller inngå en vedlikeholdskontrakt. Snakk med dem for råd. Før hver bruk

2. Kontroller høytrykksslangen for skader, skadde

høytrykksledninger må skiftes ut.

1. Rengjør silen i vanntilkoblingen.

Rengjøre silen i vanntilkoblingen

3. Rengjør silen på utsiden og skyll av den.

Hver 500. driftstime, minst årlig

1. La kundeservice utføre vedlikehold på apparatet.

Skifte olje Merknad For oljemengde og -typer, se avsnittet “Tekniske spesi- fikasjoner”

en oppsamlingsbeholder.

9. Sving oljetappeslangen opp og sett den på plass.

10. Fyll på med oppmålt oljemengde.

11. Sett skumstoffet inn i oljetanken.

12. Sett på lokket og trykk det på plass.

Bilde E Utbedring av feil FARE Fare for personskade ved å la maskinen gå uten til- syn og ved elektrisk støt. Slå apparatet av før alt arbeid og trekk ut støpselet. La autorisert kundeservice kontrollere de elektriske komponentene og reparere dem.Norsk 47 Oppsøk en autorisert kundeservice ved feil som ikke er oppført i dette kapittelet, i tvilstilfeller og når det uttryk- kelig oppfordres til det. Apparatet kan ikke startes Kontroller strømledningen for skader. Kontroller nettspenningen. Hvis apparatet er overopphetet: a Sett apparatbryteren på “0”. b La apparatet avkjøles i minst 15 minutter. c Sett apparatbryteren på “1”. Oppsøk kundeservice ved elektrisk feil. Apparatet bygger ikke opp trykk

Kontroller størrelsen på munnstykket, nødvendige stør- relser finner du i kapittelet “Tekniske spesifikasjoner”. Luft ut apparatet, se kapittelet “Lufte ut apparatet”. Rengjør silen i vanntilkoblingen. Kontroller vanntilløpsmengden, for nødvendig mengde, se kapittelet “Tekniske spesifikasjoner". Rengjør munnstykket. Oppsøk kundeservice ved behov. Pumpen er ikke tett Opp til 3 dråper vannlekkasje per minutt er tillatt. Ved større lekkasje må apparatet kontrolleres av kundeservice. Pumpen banker Kontroller at vannledningen er tett. Luft ut apparatet, se kapittelet “Lufte ut apparatet”. Oppsøk kundeservice ved behov. For lav innblanding av rengjøringsmiddel Etterfyll beholderen til skummunnstykket. Sett en større blende på sugeslangen. Kontroller sugeslangen og skummunnstykket for av- leiringer av rengjøringsmiddel. Fjern avleiringer med lunkent vann. Tilbehør og reservedeler Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i ga- rantitiden dersom disse kan føres tilbake til material- el- ler produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din for- handler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Tekniske spesifikasjoner Med forbehold om tekniske endringer. HD 6/15 M Portable HD 7/17 M Portable Elektrisk tilkobling Spenning V 230 400 Fase ~ 1 3 Frekvens Hz 50 50 Tilkoblingskapasitet kW 3,1 4,2 Beskyttelsesgrad IPX5 IPX5 Nettsikring (treg) A 16 16 Skjøteledning 30 m mm

2,5 2,5 Vanntilkobling Tilførselstrykk (maks.) MPa 1 1 Tilførselstemperatur (maks.) °C 60 60 Tilførselsmengde (min.) l/min 13 15 Innsugingshøyde (maks.) m 0,5 0,5 Effektspesifikasjoner apparat Dysestørrelse på standarddysen 033 040 Driftstrykk MPa 15 17 Driftsovertrykk (maks.) MPa 22,5 25,5 Transportmengde, vann l/min 9,3 11,6 Rekylkraften til høytrykkspistolen N 28,6 35,5 Mål og vekt Gjennomsnittlig driftsvekt kg 30 32 Lengde mm 590 590 Bredde mm 320 320 Høyde mm 430 430 Oljemengde l 0,25 0,20 Oljetyper Type 15W40 15W40 Registrerte verdier mht. EN 60335-2-79 Hånd-arm-vibrasjonsverdi m/s

dB(A) 90 9548 Svenska EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen- de helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Høytrykksspyler Type: 1.150-xxx Gjeldende EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU Anvendte harmoniserte standarder NEK EN 60335–1 NEK EN 60335–2–79 NEK EN 50581 EN 55014-1: 2017
