Produkttype	Trådløs skrutrekker
Merke	Metabo
Modell	SSD 18 LTX 200
Batterispenning	18 V
Batteriteknologi	Li-Ion, CAS-kompatibel
Tomgangshastighet	0 – 2200 o/min
Maksimalt dreiemoment	50 Nm
Bitsholder	Sekskant 1/4 tomme
Vekt (uten batteri)	1,2 kg
Mål (L x B x H)	200 x 80 x 230 mm
LED-belysning	Ja, integrert
Motorbrems	Ja
Elektronisk beskyttelse	Mot overbelastning og dyp utladning
Tiltenkt bruk	Intensiv skruing
Vedlikehold og rengjøring	Rengjør med tørr klut; ikke bruk væsker
Sikkerhet	Ikke lad opp ikke-oppladbare batterier; beskytt mot fuktighet
Anbefalt ladetemperatur	0 °C til 40 °C
Reparasjoner	Kun av autorisert Metabo-spesialist
Avhending	Må ikke kastes sammen med husholdningsavfall; resirkuler i henhold til WEEE
Inkluderte tilbehør	Skrutrekker, bits, lader (avhengig av sett)

Ofte stilte spørsmål - SSD 18 LTX 200 METABO

Hvordan lader jeg batteriet til Metabo SSD 18 LTX 200?

Sett batteriet helt inn i glideholderen på egnet lader (ASC 55, ASC 145, ASC 290, SC 36/30). Kontrollampen blinker under lading. Når batteriet er fullt, lyser lampen fast. Batteriet kan bli stående på laderen i vedlikeholdsmodus.

Hva betyr blinkende kontrollampe på laderen?

Blinking av kontrollampen (3) indikerer at batteriet lades. Hvis varsellampen (4) blinker, kan det bety defekt eller feil innsatt batteri.

Hva gjør jeg hvis varsellampen på laderen lyser fast?

Hvis varsellampen (4) lyser fast, er batteritemperaturen for høy eller for lav. Vent til batteriet når en temperatur mellom 0 °C og 50 °C slik at ladingen starter automatisk.

Kan jeg lade en USB-enhet med Metabo-laderen?

Kun modellen ASC 290 har en USB-C-port. Åpne dekselet (6) og koble til din kompatible USB-enhet. USB-lading skjer først etter at batteriladingen er fullført, eller hvis intet batteri lades.

Hvilke batterityper kan jeg lade med denne laderen?

Metabo-ladere er designet for originale Metabo- og CAS Li-Ion-batterier fra 12 V til 36 V, 1,3 Ah til 10 Ah. Modell ASC 55 godtar også NiCd-batterier 12 V 1,7 Ah. Prøv aldri å lade ikke-oppladbare batterier.

Laderen overopphetes, hva gjør jeg?

Hvis varsellampen blinker og ladestatusindikatoren (5) er av, er laderen for varm. Koble den fra og la den avkjøles. Sørg for at ventilasjonsåpningene er frie, og hold minst 5 cm avstand rundt laderen.

Kan jeg la batteriet stå på laderen etter lading?

Ja. Laderen bytter automatisk til vedlikeholdsmodus når batteriet er fullt. Batteriet forblir operativt uten risiko for overlading.

Hvor kan jeg få reparert Metabo-laderen min?

Reparasjoner må kun utføres av autorisert spesialist. Kontakt din Metabo-representant eller se nettsiden www.metabo.com for adresser til kundeservice.

Hvordan kaster jeg laderen og batteriet ved endt levetid?

Ikke kast dem sammen med husholdningsavfall. I henhold til WEEE-direktivet skal brukte elektriske apparater leveres til et innsamlingspunkt. Emballasje skal sorteres i henhold til lokale regler.

Hvorfor blinker varsellampen når jeg setter inn batteriet?

Dette kan indikere et defekt eller feil innsatt batteri. Ta ut batteriet og kontroller at det er skikkelig satt inn i glideholderen (2). Hvis problemet vedvarer, er batteriet sannsynligvis ubrukelig og må byttes.

BRUKSANVISNING SSD 18 LTX 200 METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

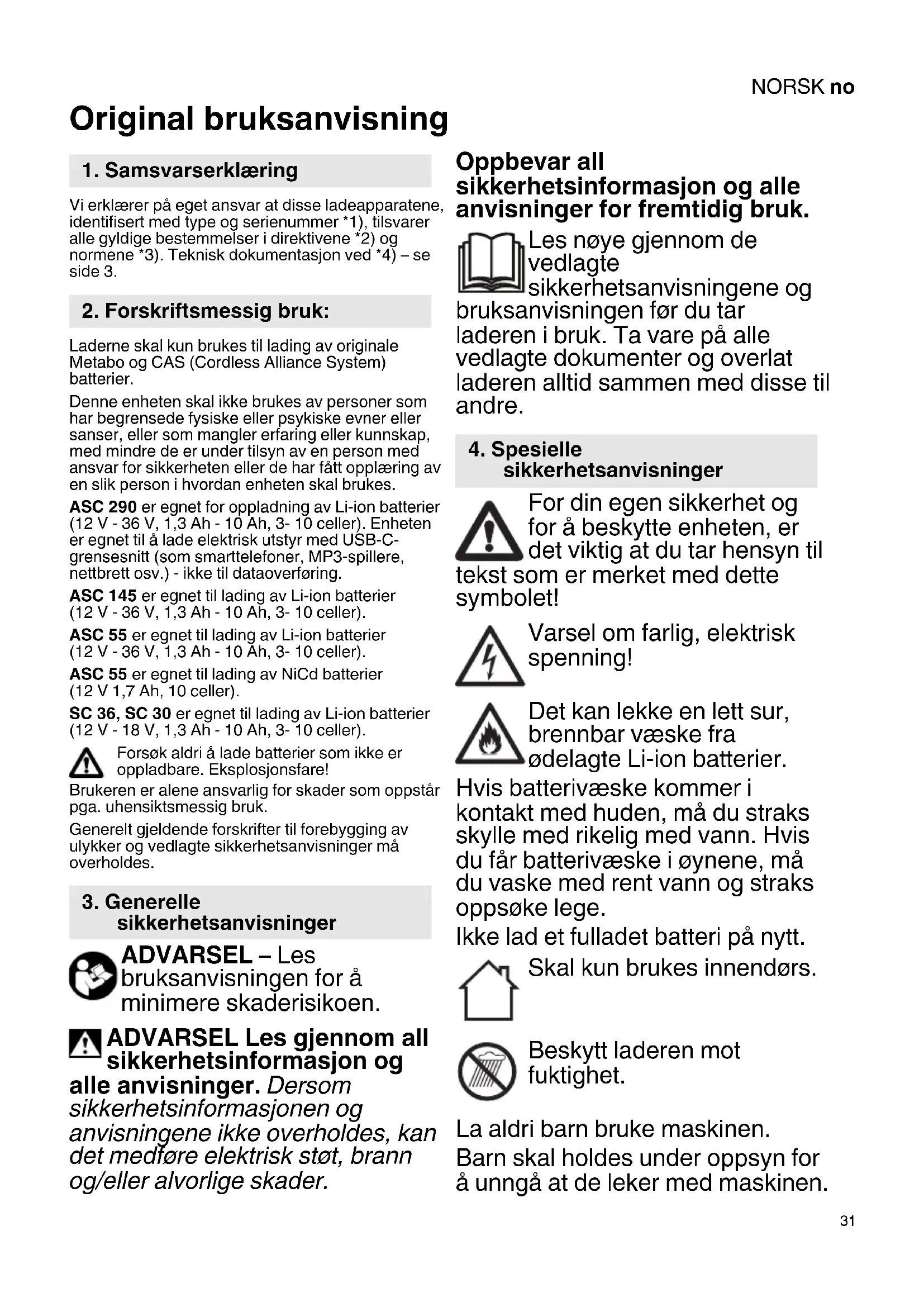

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) -化进程.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celer).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsok aldri Å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisingen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström pa maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.

Minsteavstanden til andre gjenstander skal minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

100%

Det mä bare kobles til USB-enheter som er kompatible med USB-standarden. Ved brukinkompatible enheter kan det oppsta nksjoner, skader eller personskader.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C = L adestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler pa batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
