SSD 18 LTX 200 - Kruvikeeraja METABO - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta kruvikeeraja
Bränd	Metabo
Mudel	SSD 18 LTX 200
Aku pinge	18 V
Aku tehnoloogia	Li-Ion, ühilduv CAS
Tühikäigu kiirus	0 – 2200 p/min
Maksimaalne pöördemoment	50 Nm
Tarviku hoidik	Kuuskant 1/4 tolli
Kaal (ilma akuta)	1,2 kg
Mõõtmed (P x L x K)	200 x 80 x 230 mm
LED-tuled	Jah, integreeritud
Mootoripidur	Jah
Elektrooniline kaitse	Ülekoormuse ja süvatühjenemise eest
Ettenähtud kasutus	Intensiivne kruvimine
Hooldus ja puhastamine	Puhasta kuiva lapiga; ära kasuta vedelikke
Ohutus	Ära laadi mitte-laetavaid patareisid; kaitsta niiskuse eest
Soovitatav laadimistemperatuur	0 °C kuni 40 °C
Parandused	Ainult volitatud Metabo spetsialisti poolt
Kõrvaldamine	Ära viska olmejäätmete hulka; ringlussevõtt vastavalt WEEE juhistele
Kaasasolevad tarvikud	Kruvikeeraja, otsikud, laadija (vastavalt komplektile)

Korduma kippuvad küsimused - SSD 18 LTX 200 METABO

Kuidas laadida Metabo SSD 18 LTX 200 akut?

Sisestage aku põhjalikult sobiva laadija (ASC 55, ASC 145, ASC 290, SC 36/30) liugpesasse. Laadimise ajal vilgub kontrolltuli. Kui aku on täis, põleb tuli pidevalt. Aku võib jääda laadijasse hooldusrežiimile.

Mida tähendab laadija vilkuv kontrolltuli?

Kontrolltule (3) vilkumine näitab, et aku laadib. Kui hoiatuslamp (4) vilgub, võib see viidata rikkis või valesti sisestatud akule.

Mida teha, kui laadija hoiatuslamp põleb pidevalt?

Kui hoiatuslamp (4) põleb pidevalt, on aku temperatuur liiga kõrge või liiga madal. Oodake, kuni aku temperatuur jõuab vahemikku 0 °C kuni 50 °C, et laadimine automaatselt algaks.

Kas ma saan Metabo laadijaga USB-seadet laadida?

Ainult mudelil ASC 290 on USB-C port. Avage kate (6) ja ühendage oma ühilduv USB-seade. USB laadimine toimub alles pärast aku laadimise lõppu või kui akut ei laadita.

Milliseid akusid saan selle laadijaga laadida?

Metabo laadijad on mõeldud originaalsetele Metabo ja CAS Li-Ion akudele pingega 12 V kuni 36 V, mahutavusega 1,3 Ah kuni 10 Ah. Mudel ASC 55 aktsepteerib ka NiCd akusid 12 V 1,7 Ah. Ärge kunagi proovige laadida mitte-laetavaid patareisid.

Laadija kuumeneb üle, mida teha?

Kui hoiatuslamp vilgub ja laadimisoleku indikaator (5) on kustunud, on laadija liiga kuum. Ühendage see lahti ja laske jahtuda. Veenduge, et ventilatsiooniavad on vabad ja laadija ümbruses on vähemalt 5 cm vaba ruumi.

Kas ma võin aku pärast laadimist laadijasse jätta?

Jah. Laadija lülitub pärast aku täitumist automaatselt hooldusrežiimile. Aku jääb töövalmis ilma ülelaadimise ohuta.

Kus ma saan oma Metabo laadijat parandada?

Parandusi tohib teostada ainult volitatud spetsialist. Võtke ühendust oma Metabo esindajaga või külastage veebisaiti www.metabo.com teenindusaadresside leidmiseks.

Kuidas utiliseerida laadijat ja akut nende eluea lõppedes?

Ärge visake neid olmejäätmete hulka. Vastavalt WEEE direktiivile tooge kasutatud elektriseadmed kogumispunkti. Pakendid tuleb sorteerida vastavalt kohalikele reeglitele.

Miks hakkab hoiatuslamp vilkuma aku sisestamisel?

See võib viidata rikkis või valesti sisestatud akule. Eemaldage aku ja kontrollige, et see on liugpesasse (2) korralikult surutud. Kui probleem püsib, on aku tõenäoliselt kasutuskõlbmatu ja tuleb välja vahetada.

KASUTUSJUHEND SSD 18 LTX 200 METABO

et Alguparane kasutusjuhend 59

It Originali instrukcija 62

Iv Instrukcijas originalvaloda 65

ar 68

			ASC 290 *1)		ASC 145 *1)		ASC 55 *1)		SC 36 *1)		SC 30 *1)
AIR COOLED			✓		✓		✓		-		-
U (V)	-	C (Ah)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)	\( I_c \)(A)	t (min)
12,0	LiPOWER	2,0 4	30 4 30	4 30 3 40	2,6 46
12,0	LiHD	4,0 6	40 6 40	4 60 3 80	2,6 92
14,4	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
14,4	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
14,4	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
18	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
18	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	5,2 8	39 8 39	3 104 2 15	6 1,5 208
18	LiHD	4,0 6	40 6 40	3 80 2 120	1,5 160
18	LiHD	5,5 1	30 8 41	3 110 2 165	165 1,5 220
18	LiHD	8,0 12	40 8 60	3 160 2 240	1,5 320
18	LiHD	10,0 12	50 8 75	3 200 2	300 1,5 400
18	LiHDX	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiHDX	8,0 16	30 8 60	3 160 2 240	1,5 320
36	LiPOWER	1,5 3	30 3 30	1,5 60 --	- -
36	LiPOWER	5,2 8	39 4 78	1,5 208 --	- -
36	LiHD	8,0 8	60 4 120	1,5 320 --	- - -
USB			5 V / 3,0 A9 V / 2,2 A12 V / 1,7 A(max. 20 W)		-		-		-		-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021,

EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018

2024-08-28, Bernd Fleischmann

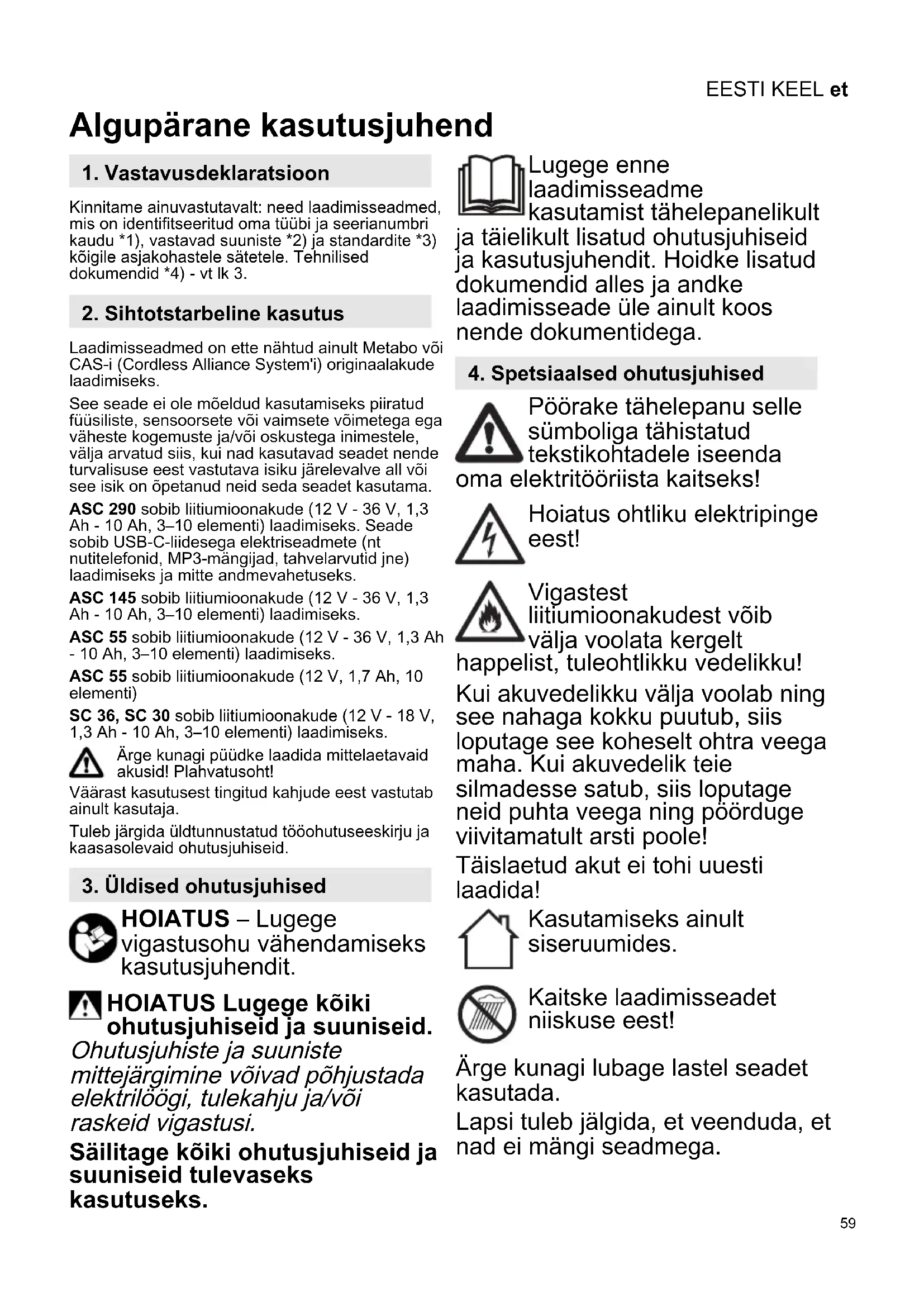

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatau bi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on elle nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) originalakude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 290 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne
laadimisseadme
kasutamist tāhelepanelikult

ja täielikult lisatud ohutusjuhiseid
ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseendalektritööriista kaitseks!

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumioonakudest voib
valja voolata kergelt

happelist, tuleohtlikku vedelikku! Kui akuvedelikku valja voolab nir see nahaga kokku puutub, siis loputage see koheselt ohtra veeg maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

EESTI KEELet

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

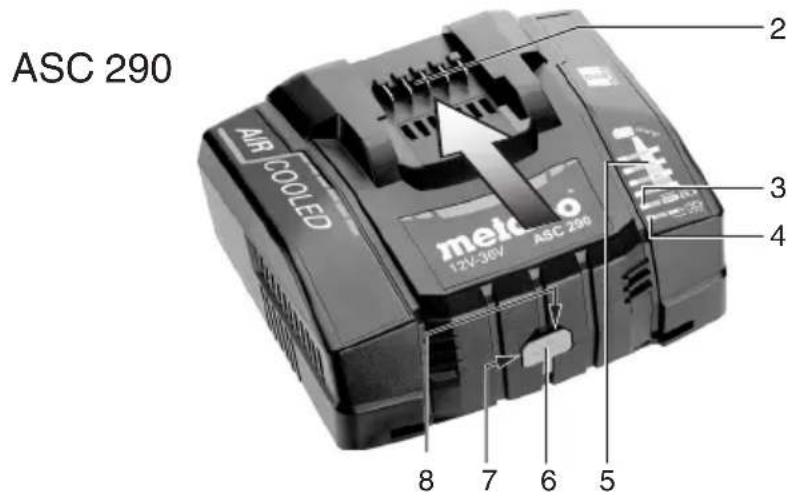

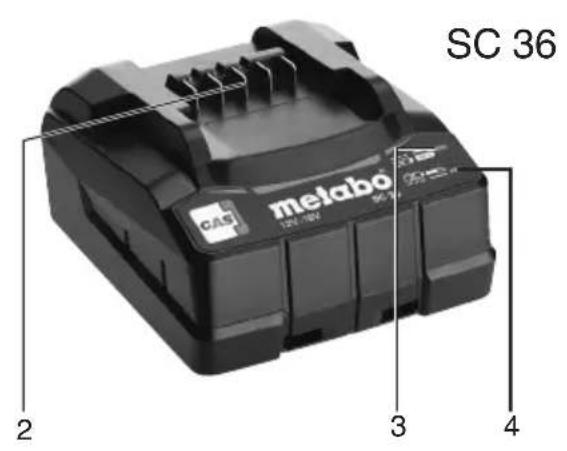

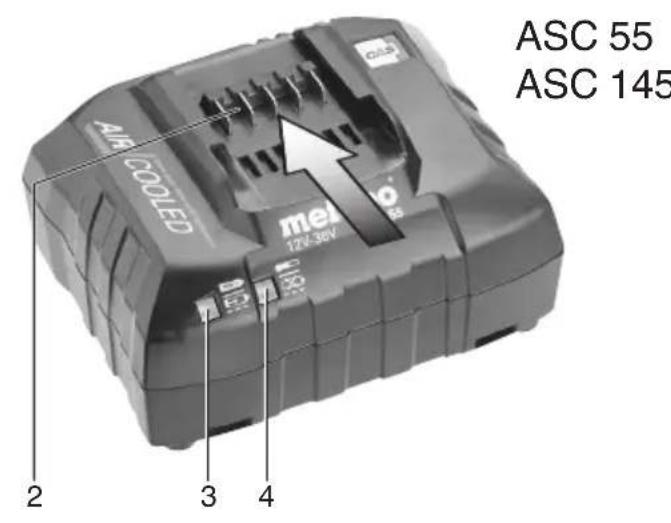

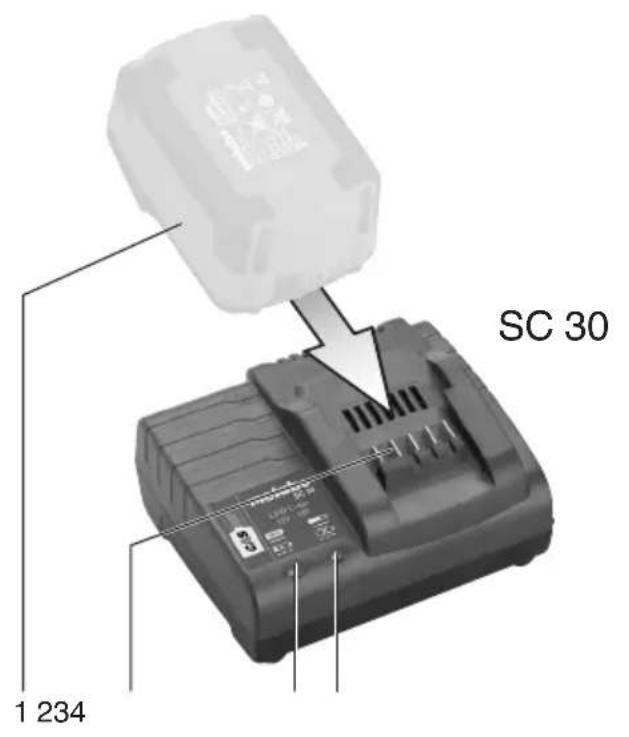

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik
5 Laadimistaseme näidik
6 USB-esa kate
7 USB-C Iiitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

• olenevalt mudelist

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed voivad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumionakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Uhendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral voib see pohjustada talitlushäireid, kahjustusi voi vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüd pingega (LED-näidik (8) poleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-Iaadimistoiming automaatsalt pärast aku laadimisprotsseni loppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

ASC 290: Hoiatusnäidik (4) poleb pidevalt ja laadimistase me näidik (5) vilgub: laadimisseade on kuum, aku on külm voi kuum, akut laetakse vahendatud laadimisvoimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistase me nädik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektrööristu tohivad remontida vaid kvalitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voisarnane kvalifseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritooriistadega poorduge palun Metabo lahimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohlike direktiivide järgi jäätmekäitlusseanda. Lisateav letiate veebisaidi www.metabo.com jaotisest „Hoodus".

Ainult EU-riikide puhul: arge visake elektritooriistu ara koos olmeprugiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja

elektroonikaseadmete jaatmete kohta ning siseriik likesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad boguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevaheimikud

C = aku mahtuvus

I_C = l aadimisvool t = laadimisaeg 1

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad.

Soltuvalt aku jäakmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Sālitame Óiguse teostada muudatus tehnilise progressi hūvanguks.

Seade kaitseklassiga II

Vahelduvvool
